一、矿热炉简介矿热炉又称电弧电炉或电阻电炉，亦称还原电炉或矿热电炉，电极一端埋入料层，在料层内形成电弧并利用料层自身的电阻发热加热物料；常用于冶炼铁合金（见铁合金电炉），熔炼冰镍、冰铜（见镍、铜），以及生产电石（碳化钙）等。
它主要用于还原冶炼矿石，碳质还原剂及溶剂等原料。
主要生产硅铁，锰铁，铬铁、钨铁、硅锰合金等铁合金，是冶金工业中重要工业原料及电石等化工原料。
其工作特点是采用碳质或镁质耐火材料作炉衬，使用自培石墨电极。
电极插入炉料进行埋弧操作，利用电弧的能量及电流通过炉料的因炉料的电阻而产生能量来熔炼金属，陆续续加料，间歇式出铁渣，连续作业的一种工业电炉。
同时电石炉、黄磷炉等由于使用状况和工作状态相同，也可以归结在矿热炉内，但是由于黄磷炉的。
纯阻性负载情况，因此也有将黄磷炉归结到电阻炉的说法。
二、矿热炉主要类别、用途注：电耗值随原料成分、制成品成分、电炉容量、操作工艺等的不同而有很大差异。
这里是一个大概值。
三、结构特点矿热炉是一种耗电量巨大的工业电炉。
主要由炉壳，炉盖、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
根据矿热炉的结构特点以及工作特点，矿热炉的系统电抗的70％是由短网系统产生的，矿热炉系统损耗如下图所示由上图可见，短网的损耗占据了系统自身损耗的70%以上，而短网是一个大电流工作的系统，最大电流可以达到上万安培，因此短网的性能在很大程度上决定了矿热炉的性能，由于短网的感抗占整个系统的70%以上，不论是高烟罩开放式炉、矮烟罩半密闭式炉还是全密闭式炉的短网系统的感抗均较大，基于这个原因，矿热炉的自然功率因数很难达到0.85以上，绝大多数的炉子的自然功率因数都在0.7~0.8 之间，较低的功率因数不仅使变压器的效率下降，消耗大量的无用功，浪费大量电能，且被电力部分加收额外的电力罚款，同时由于电极的人工控制以及堆料的工艺，导致三相间的电力不平衡加大，最高不平衡度可以达到20％以上，这导致冶炼效率的低下，电费增高，因此提高短网的功率因数，降低电网不平衡就成了降低能耗，提高冶炼效率的有效手段。

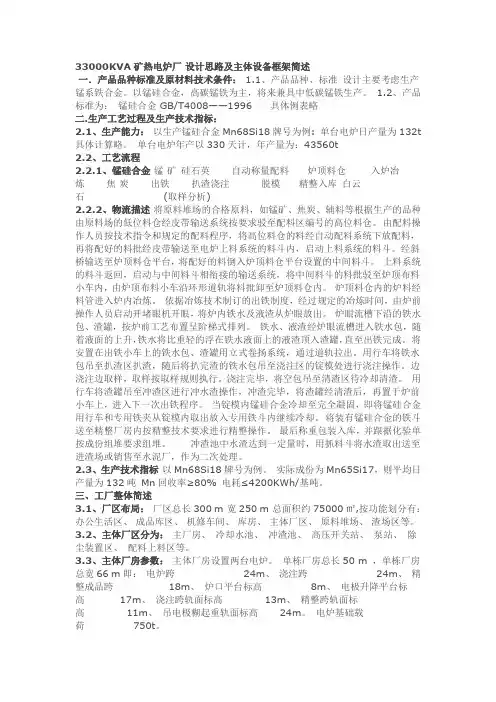

33000KVA矿热电炉厂设计思路及主体设备框架简述一.产品品种标准及原材料技术条件：1.1、产品品种、标准设计主要考虑生产锰系铁合金。
以锰硅合金，高碳锰铁为主，将来兼具中低碳锰铁生产。
1.2、产品标准为：锰硅合金GB/T4008——1996 具体例表略二,生产工艺过程及生产技术指标：2・1、生产能力：以生产锰硅合金Mn68Si18牌号为例：单台电炉日产量为132t 具体计算略。
单台电炉年产以330天计，年产量为：43560t 2・2、工艺流程2・2・1、镒硅合金锰矿硅石英自动称量配料炉顶料仓入炉冶炼焦炭出铁扒渣浇注脱模精整入库白云石（取样分析）2・2,2、物流描述将原料堆场的合格原料，如锰矿、焦炭、辅料等根据生产的品种由原料场的低位料仓经皮带输送系统按要求驳至配料区编号的高位料仓。
由配料操作人员按技术指令和规定的配料程序，将高位料仓的料经自动配料系统下放配料，再将配好的料批经皮带输送至电炉上料系统的料斗内，启动上料系统的料斗。
经斜桥输送至炉顶料仓平台，将配好的料倒入炉顶料仓平台设置的中间料斗。
上料系统的料斗返回，启动与中间料斗相衔接的输送系统，将中间料斗的料批驳至炉顶布料小车内，由炉顶布料小车沿环形道轨将料批卸至炉顶料仓内。
炉顶料仓内的炉料经料管进入炉内冶炼。
依据冶炼技术制订的出铁制度，经过规定的冶炼时间，由炉前操作人员启动开堵眼机开眼，将炉内铁水及液渣从炉眼放出。
炉眼流槽下沿的铁水包、渣罐，按炉前工艺布置呈阶梯式排列。
铁水、液渣经炉眼流槽进入铁水包，随着液面的上升，铁水将比重轻的浮在铁水液面上的液渣顶入渣罐，直至出铁完成。
将安置在出铁小车上的铁水包、渣罐用立式卷扬系统，通过道轨拉出。
用行车将铁水包吊至扒渣区扒渣，随后将扒完渣的铁水包吊至浇注区的锭模处进行浇注操作。
边浇注边取样，取样按取样规则执行。
浇注完毕，将空包吊至清渣区待冷却清渣。
用行车将渣罐吊至冲渣区进行冲水渣操作，冲渣完毕，将渣罐经清渣后，再置于炉前小车上，进入下一次出铁程序。
矿热炉介绍及分析一、矿热炉简介矿热炉又称电弧电炉或电阻电炉，亦称还原电炉或矿热电炉，电极一端埋入料层，在料层内形成电弧并利用料层自身的电阻发热加热物料；常用于冶炼铁合金（见铁合金电炉），熔炼冰镍、冰铜（见镍、铜），以及生产电石（碳化钙）等。
它主要用于还原冶炼矿石，碳质还原剂及溶剂等原料。
主要生产硅铁，锰铁，铬铁、钨铁、硅锰合金等铁合金，是冶金工业中重要工业原料及电石等化工原料。
其工作特点是采用碳质或镁质耐火材料作炉衬，使用自培石墨电极。
电极插入炉料进行埋弧操作，利用电弧的能量及电流通过炉料的因炉料的电阻而产生能量来熔炼金属，陆续续加料，间歇式出铁渣，连续作业的一种工业电炉。
同时电石炉、黄磷炉等由于使用状况和工作状态相同，也可以归结在矿热炉内，但是由于黄磷炉的纯阻性负载情况，因此也有将黄磷炉归结到电阻炉的说法。
根据矿热炉的结构特点以及工作特点，短网的损耗占据了系统自身损耗的70%以上，而短网是一个大电流工作的系统，最大电流可以达到上万安培，因此短网的性能在很大程度上决定了矿热炉的性能，由于短网的感抗占整个系统的70%以上，不论是高烟罩开放式炉、矮烟罩半密闭式炉还是全密闭式炉的短网系统的感抗均较大，基于这个原因，矿热炉的自然功率因数很难达到0.85 以上，绝大多数的炉子的自然功率因数都在0.6~0.8 之间，较低的功率因数不仅使变压器的效率下降，消耗大量的无用功，浪费大量电能，且被电力部分加收额外的电力罚款，同时由于电极的人工控制以及堆料的工艺，导致三相间的电力不平衡加大，最高不平衡度可以达到20％以上，这导致冶炼效率的低下，电费增高。
因此提高短网的功率因数，降低电网不平衡就成了降低能耗，提高冶炼效率的有效手段。

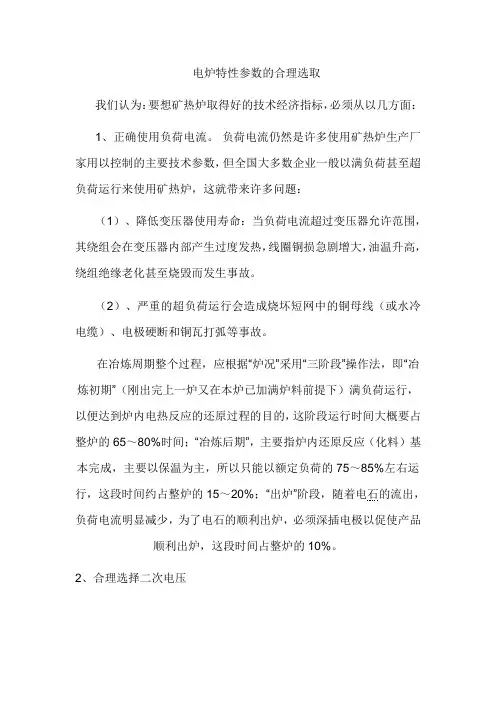

如果采取适当的手段，提高短网功率因数，改善电极不平衡度，将可以达到：A、降低生产电耗3%?6%; B、提高产品产量5%?15%的效果，给企业带来良好的经济效益。
为了解决矿热炉自然功率因数低的问题，减少电网的损耗，提高供电质量，使功率因数达到0.9 以上;并且提高矿热炉的进线电压，使电炉的冶炼功率增大，目前国内外均采用大容量矿热炉加装无功补偿装置的方法，以提高矿热炉的功率因数，而投入的费用可以在创造的综合效益中短期内收回。
矿热炉基本知识矿热炉简介一原理用途矿热炉它主要用于还原冶炼矿石，碳质还原剂及溶剂等原料。
主要生产硅铁，锰铁，铬铁、钨铁、硅锰合金等铁合金，是冶金工业中重要工业原料及电石等化工原料。
其工作特点是采用碳质或镁质耐火材料作炉衬，使用自培电极。
电极插入炉料进行埋弧操作，利用电弧的能量及电流通过炉料的，因炉料的电阻而产生能量来熔炼金属，陆续加料，间歇式出铁渣，连续作业的一种工业电炉。
矿热炉主要类别、用途类别主要原料制成品反映温度0℃ 电耗KW*h/t 铁合金炉硅铁炉（45%）硅铁硅铁、废铁、焦碳硅铁1550-1770 2100-5500 （75%）硅铁 8000-11000 锰铁炉锰矿石、废铁、焦碳、石灰锰铁 1500-1400 2400-4000 铬铁炉铬矿石、硅石、焦碳铬铁 1600-1750 3200-6000 钨铁炉钨晶矿石、焦碳钨铁 2400-2900 3000-5000 硅铬炉铬铁、硅石、焦碳硅铬合金1600-1750 3500-6500 硅锰炉锰矿石、硅石、废铁、焦碳硅锰合金 1350-1400 3500-4000 炼钢电炉铁矿石、焦碳生铁 1500-1600 1800-2500 电石炉石灰石、焦碳电石 1900-2000 2900-3200 碳化硼炉氧化硼、焦碳碳化硼1800-2500 约20000 （1）电耗值随原料成分，制成品成分，电炉容量等的不同而有很大差异。
这里是约值。
二结构特点矿热炉是一种耗电量巨大的工业电炉。
主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。
第二层（1）烟罩。
矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。

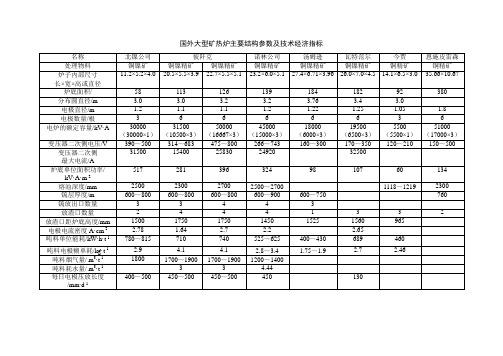

（冶金行业）半封闭式工业硅矿热炉主要技术方案宜兴市中宇电冶设备有限X公司33000KVA半封闭式工业硅矿热炉技术方案1电炉设备1.133000KVA半封闭式工业硅矿热炉主要技术参数1.2电炉设备设计1.2.1矿热炉设备设计要求矿热电炉采用半封闭型式，采用铜瓦压力环式电极把持器，电炉炉底通风冷却，炉体采用旋转炉体，炉体测温，变压器长期具备20%的长期超负荷能力。
短网系统、铜瓦、进线电缆都长期具备20%之上的超负荷能力。
烟道和炉盖之间设置了可靠绝缘。
液压系统采用组合阀，且设置储能器。
电极升降油缸上、下俩端均设绝缘加以保护。
高压油管俩端全部带绝缘。
为防止电极偏斜，设计时在炉盖、平台及电极导向装置，电极导向装置设绝缘。
所有管道均设管道沟，便于检修。
闸阀采用不锈钢丝杆，以增加其使用寿命。
每组分水器设3路备用水路，分水器阀门采用不锈钢或铜球阀，分水器给、回水路布局合理。
炉盖采用框架式水冷结构，中心区采用不导磁材料制作。
电炉烟道在二、三楼之间设水冷段，以降低烟气温度。
1.2.2工艺设计要求电炉厂房柱子跨距按6m、7.5m布置。
电炉车间分设四个跨区，分别是变压器跨（偏跨）7.5m、电炉跨18m、浇注跨24m、成品跨18m。
电炉跨初定为五层平台分别为：a)+0.0m出渣铁轨道平台包括铁道、出铁车和铁包、出渣车和渣包等。
其中+2.4m平台为局部出铁操作平台：该平台正对出铁口，包括烧穿器、出铁挡板等出炉工具等。
b)+7.0m电炉炉口操作平台电炉控制室计算机室布置在此平台上，冷却水系统的分水器和回水槽布置在该平台上、炉口操作工具等。
C)+11.8变压器放置平台电炉设有三台单相变压器，放置在此平台上成三角形布置，为方便变压器安装、检修、更换设有变压器吊装孔。
d)+18.3m电极升降机构平台平台空间内安装有电极升降、压放装置及电炉料管插板阀。
液压站也布置在此平台上。
e)+24.8m电炉电极支承及接长电极壳、加入电极糊及加料平台炉顶料仓座在此平台上。
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
1.“噢，居然有土龙肉，给我一块！”2.老人们都笑了，自巨石上起身。
而那些身材健壮如虎的成年人则是一阵笑骂，数落着自己的孩子，拎着骨棒与阔剑也快步向自家中走去。
5.方茴说：“那时候我们不说爱，爱是多么遥远、多么沉重的字眼啊。
我们只说喜欢，就算喜欢也是偷偷摸摸的。
”6.方茴说：“我觉得之所以说相见不如怀念，是因为相见只能让人在现实面前无奈地哀悼伤痛，而怀念却可以把已经注定的谎言变成童话。
”7.在村头有一截巨大的雷击木，直径十几米，此时主干上唯一的柳条已经在朝霞中掩去了莹光，变得普普通通了。
8.这些孩子都很活泼与好动，即便吃饭时也都不太老实，不少人抱着陶碗从自家出来，凑到了一起。
9.石村周围草木丰茂，猛兽众多，可守着大山，村人的食物相对来说却算不上丰盛，只是一些粗麦饼、野果以及孩子们碗中少量的肉食。
矿热炉是一种耗电量巨大的工业电炉。
主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。
第二层（1）烟罩。
矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。

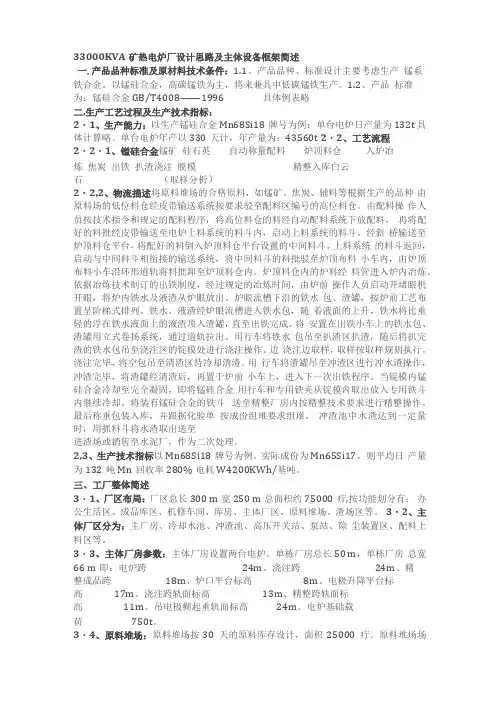

33000KVA矿热电炉厂设计思路及主体设备框架简述一．产品品种标准及原材料技术条件： 1.1、产品品种、标准设计主要考虑生产锰系铁合金。
以锰硅合金，高碳锰铁为主，将来兼具中低碳锰铁生产。
1.2、产品标准为：锰硅合金 GB/T4008——1996 具体例表略二.生产工艺过程及生产技术指标：2.1、生产能力：以生产锰硅合金Mn68Si18牌号为例: 单台电炉日产量为132t 具体计算略。
单台电炉年产以330天计，年产量为：43560t2.2、工艺流程2.2.1、锰硅合金锰矿硅石英自动称量配料炉顶料仓入炉冶炼焦炭出铁扒渣浇注脱模精整入库白云石(取样分析)2.2.2、物流描述将原料堆场的合格原料，如锰矿、焦炭、辅料等根据生产的品种由原料场的低位料仓经皮带输送系统按要求驳至配料区编号的高位料仓。
由配料操作人员按技术指令和规定的配料程序，将高位料仓的料经自动配料系统下放配料，再将配好的料批经皮带输送至电炉上料系统的料斗内，启动上料系统的料斗。
经斜桥输送至炉顶料仓平台，将配好的料倒入炉顶料仓平台设置的中间料斗。
上料系统的料斗返回，启动与中间料斗相衔接的输送系统，将中间料斗的料批驳至炉顶布料小车内，由炉顶布料小车沿环形道轨将料批卸至炉顶料仓内。
炉顶料仓内的炉料经料管进入炉内冶炼。
依据冶炼技术制订的出铁制度，经过规定的冶炼时间，由炉前操作人员启动开堵眼机开眼，将炉内铁水及液渣从炉眼放出。
炉眼流槽下沿的铁水包、渣罐，按炉前工艺布置呈阶梯式排列。
铁水、液渣经炉眼流槽进入铁水包，随着液面的上升，铁水将比重轻的浮在铁水液面上的液渣顶入渣罐，直至出铁完成。
将安置在出铁小车上的铁水包、渣罐用立式卷扬系统，通过道轨拉出。
用行车将铁水包吊至扒渣区扒渣，随后将扒完渣的铁水包吊至浇注区的锭模处进行浇注操作。
边浇注边取样，取样按取样规则执行。
浇注完毕，将空包吊至清渣区待冷却清渣。
用行车将渣罐吊至冲渣区进行冲水渣操作，冲渣完毕，将渣罐经清渣后，再置于炉前小车上，进入下一次出铁程序。
半封闭式工业硅矿热炉主要技术方案33000KVA半封闭式工业硅矿热炉技术方案1电炉设备1.2 电炉设备设计1.2.1矿热炉设备设计要求矿热电炉采纳半封闭型式，采纳铜瓦压力环式电极把持器，电炉炉底通风冷却，炉体采纳旋转炉体，炉体测温，变压器长期具备20%的长期超负荷能力。
短网系统、铜瓦、进线电缆都长期具备20%以上的超负荷能力。
烟道与炉盖之间设置了可靠绝缘。
液压系统采纳组合阀，并设置储能器。
电极升降油缸上、下两端均设绝缘加以爱护。
高压油管两端全部带绝缘。
为防止电极偏斜，设计时在炉盖、平台及电极导向装置，电极导向装置设绝缘。
所有管道均设管道沟，便于检修。
闸阀采纳不锈钢丝杆，以增加其使用寿命。
每组分水器设3路备用水路，分水器阀门采纳不锈钢或铜球阀，分水器给、回水路布局合理。
炉盖采纳框架式水冷结构，中心区采纳不导磁材料制作。
电炉烟道在二、三楼之间设水冷段，以降低烟气温度。
1.2.2工艺设计要求电炉厂房柱子跨距按6m、7.5m布置。
电炉车间分设四个跨区，分不是变压器跨（偏跨）7.5m、电炉跨18m、浇注跨24m、成品跨18m。
电炉跨初定为五层平台分不为：a)+0.0m出渣铁轨道平台包括铁道、出铁车和铁包、出渣车和渣包等。
其中+2.4m平台为局部出铁操作平台：该平台正对出铁口，包括烧穿器、出铁挡板等出炉工具等。
b)+7.0m电炉炉口操作平台电炉操纵室运算机室布置在此平台上，冷却水系统的分水器和回水槽布置在该平台上、炉口操作工具等。
C)+11.8变压器放置平台电炉设有三台单相变压器，放置在此平台上成三角形布置，为方便变压器安装、检修、更换设有变压器吊装孔。
d)+18.3m电极升降机构平台平台空间内安装有电极升降、压放装置及电炉料管插板阀。
液压站也布置在此平台上。
e)+24.8m电炉电极支承及接长电极壳、加入电极糊及加料平台炉顶料仓座在此平台上。
环形加料机及布料皮带均布置在该平台上，此层平台布置有可储存5～8批混合料的中间过度料仓。
