第三章矿热炉

矿热炉是一种耗电量巨大的工业电炉。

主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。

矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。

第二层（1）烟罩。

矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。

采用密闭式结构还可把生产中产生的废气（主要成分是一氧化碳）收集起来综合利用，并可减少电路的热损失，降低电极上部的温度，改善操作条件。

（2）电极把持器。

大多数矿热炉都由三相供电，电极按正三角形或倒三角形，对称位置布置在炉膛中间。

大型矿热炉一般采用无烟煤，焦碳和煤沥青拌合成的电极料，在电炉冶炼过程中自己培烧成的电极。

（3）短网（4）铜瓦（5）电极壳（6）下料系统（7）倒炉机（8）排烟系统（9）水冷系统（10）矿热炉变压器（11）操作系统第三层（1）液压系统纤维板。

炉底碳砖厚度为800～1200㎜。

炉口采用碳化硅刚玉砖，流料槽采用水冷结构。

根据需要也可增加水冷炉门。

1.2矮烟罩采用全水冷结构或水冷骨架和耐热混凝土的复合结构。

其高度以满足设备维修的需要，全水冷结构采用水冷骨架、水冷盖板和水冷壁及水冷围板。

水冷骨架采用16～20#槽钢制成，三相电极周围内盖板采用无磁不锈钢板制成，外盖板及围板采用Q-235钢板XXX，并设有极心圆调整装置和三相电极水冷保护套和绝缘密封装置。

水冷骨架和耐热混凝土复合结构采用烟罩侧壁由金属构件立柱支撑并通水冷却，四周用耐火砖砌筑而成，侧壁上设有三个操作门，在炉内大面上，开启方向是横向旋转式，上部有二个排烟口，与其相联的是二个立冷弯管烟道，直通烟囱或除尘装置。

1.3短网短网包括变压器端的水冷补偿器、水冷铜管、水冷电缆、导电铜管、铜瓦及其吊挂、固定联接等装置。

其布置型式可分为正三角或倒三角。

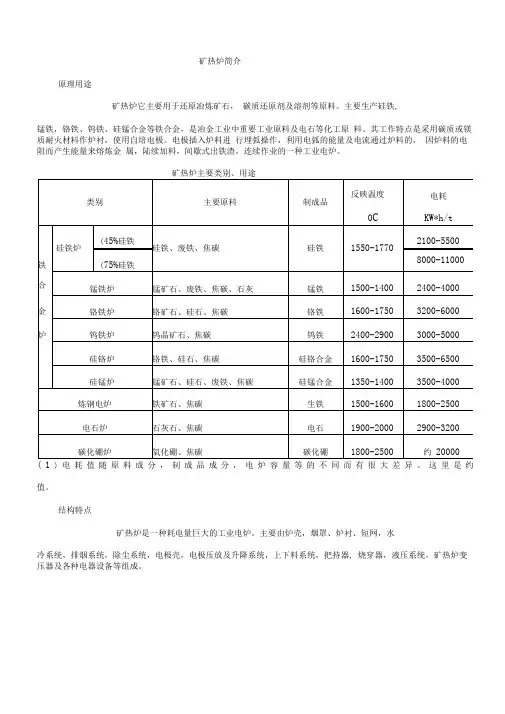

矿热炉基本知识矿热炉简介一原理用途矿热炉它主要用于还原冶炼矿石，碳质还原剂及溶剂等原料。

主要生产硅铁，锰铁，铬铁、钨铁、硅锰合金等铁合金，是冶金工业中重要工业原料及电石等化工原料。

其工作特点是采用碳质或镁质耐火材料作炉衬，使用自培电极。

电极插入炉料进行埋弧操作，利用电弧的能量及电流通过炉料的，因炉料的电阻而产生能量来熔炼金属，陆续加料，间歇式出铁渣，连续作业的一种工业电炉。

矿热炉主要类别、用途类别主要原料制成品反映温度0℃ 电耗KW*h/t 铁合金炉硅铁炉（45%）硅铁硅铁、废铁、焦碳硅铁1550-1770 2100-5500 （75%）硅铁 8000-11000 锰铁炉锰矿石、废铁、焦碳、石灰锰铁 1500-1400 2400-4000 铬铁炉铬矿石、硅石、焦碳铬铁 1600-1750 3200-6000 钨铁炉钨晶矿石、焦碳钨铁 2400-2900 3000-5000 硅铬炉铬铁、硅石、焦碳硅铬合金1600-1750 3500-6500 硅锰炉锰矿石、硅石、废铁、焦碳硅锰合金 1350-1400 3500-4000 炼钢电炉铁矿石、焦碳生铁 1500-1600 1800-2500 电石炉石灰石、焦碳电石 1900-2000 2900-3200 碳化硼炉氧化硼、焦碳碳化硼1800-2500 约20000 （1）电耗值随原料成分，制成品成分，电炉容量等的不同而有很大差异。

这里是约值。

二结构特点矿热炉是一种耗电量巨大的工业电炉。

主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。

矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。

第二层（1）烟罩。

矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。

矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。

第二层（1）烟罩。

矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。

采用密闭式结构还可把生产中产生的废气（主要成分是一氧化碳）收集起来综合利用，并可减少电路的热损失，降低电极上部的温度，改善操作条件。

（2）电极把持器。

大多数矿热炉都由三相供电，电极按正三角形或倒三角形，对称位置布置在炉膛中间。

大型矿热炉一般采用无烟煤，焦碳和煤沥青拌合成的电极料，在电炉冶炼过程中自己培烧成的电极。

（3）短网（4）铜瓦（5）电极壳（6）下料系统（7）倒炉机（8）排烟系统（9）水冷系统（10）矿热炉变压器（11）操作系统第三层（1）液压系统（2）电极压放装置（3）电极升降系统（4）钢平台（5）料斗及环行布料车其他附属；斜桥上料系统，电子配料系统等砌筑而成，侧壁上设有三个操作门，在炉内大面上，开启方向是横向旋转式，上部有二个排烟口，与其相联的是二个立冷弯管烟道，直通烟囱或除尘装置。

1.3短网短网包括变压器端的水冷补偿器、水冷铜管、水冷电缆、导电铜管、铜瓦及其吊挂、固定联接等装置。

其布置型式可分为正三角或倒三角。

不论那种布置，均要求在满足操作空间的前提下，尽可能地缩短短网的距离降低短网阻抗，以保正获得最大的有功功率。

水冷铜管、导电铜管均采用厚壁铜管，各相均采用同向逆并联，使短网往返电流双线制布置，互感补偿磁感抵消。

中间铜管用水冷电缆相连，冷却水直接从水冷铜管经水冷电缆、导电铜管流入铜瓦，冷却铜瓦后经返回的导电铜管、水冷电缆、水冷铜管流出炉外。

运行温度低，减少短网导电时产生的热量损失，能有效提高短网的有功功率，同时铜管重量轻，易加工安装，大大减少短网的投资。

1.4电极系统：电极系统由把持器筒体、铜瓦吊挂、压力环、水冷大套、电极升降装置、电极压放装置等。

在电极系统上我们采用了国际先进的德马克，南非PYROMET等技术，如采用悬挂油缸式的电极升降装置，能灵活、可靠、准确地调节电极的上、下位置。

矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。

第二层（1）烟罩。

矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。

采用密闭式结构还可把生产中产生的废气（主要成分是一氧化碳）收集起来综合利用，并可减少电路的热损失，降低电极上部的温度，改善操作条件。

（2）电极把持器。

大多数矿热炉都由三相供电，电极按正三角形或倒三角形，对称位置布置在炉膛中间。

大型矿热炉一般采用无烟煤，焦碳和煤沥青拌合成的电极料，在电炉冶炼过程中自己培烧成的电极。

（3）短网（4）铜瓦（5）电极壳（6）下料系统（7）倒炉机（8）排烟系统（9）水冷系统（10）矿热炉变压器（11）操作系统第三层（1）液压系统（2）电极压放装置（3）电极升降系统（4）钢平台（5）料斗及环行布料车其他附属；斜桥上料系统，电子配料系统等砌筑而成，侧壁上设有三个操作门，在炉内大面上，开启方向是横向旋转式，上部有二个排烟口，与其相联的是二个立冷弯管烟道，直通烟囱或除尘装置。

1.3短网短网包括变压器端的水冷补偿器、水冷铜管、水冷电缆、导电铜管、铜瓦及其吊挂、固定联接等装置。

其布置型式可分为正三角或倒三角。

不论那种布置，均要求在满足操作空间的前提下，尽可能地缩短短网的距离降低短网阻抗，以保正获得最大的有功功率。

水冷铜管、导电铜管均采用厚壁铜管，各相均采用同向逆并联，使短网往返电流双线制布置，互感补偿磁感抵消。

中间铜管用水冷电缆相连，冷却水直接从水冷铜管经水冷电缆、导电铜管流入铜瓦，冷却铜瓦后经返回的导电铜管、水冷电缆、水冷铜管流出炉外。

运行温度低，减少短网导电时产生的热量损失，能有效提高短网的有功功率，同时铜管重量轻，易加工安装，大大减少短网的投资。

1.4电极系统：电极系统由把持器筒体、铜瓦吊挂、压力环、水冷大套、电极升降装置、电极压放装置等。

在电极系统上我们采用了国际先进的德马克，南非PYROMET等技术，如采用悬挂油缸式的电极升降装置，能灵活、可靠、准确地调节电极的上、下位置。

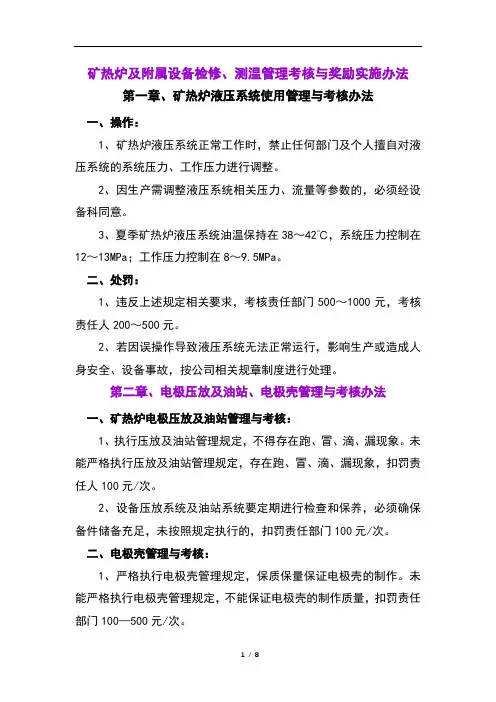

矿热炉及附属设备检修、测温管理考核与奖励实施办法第一章、矿热炉液压系统使用管理与考核办法一、操作：1、矿热炉液压系统正常工作时，禁止任何部门及个人擅自对液压系统的系统压力、工作压力进行调整。

2、因生产需调整液压系统相关压力、流量等参数的，必须经设备科同意。

3、夏季矿热炉液压系统油温保持在38～42℃，系统压力控制在12～13MPa；工作压力控制在8～9.5MPa。

二、处罚：1、违反上述规定相关要求，考核责任部门500～1000元，考核责任人200～500元。

2、若因误操作导致液压系统无法正常运行，影响生产或造成人身安全、设备事故，按公司相关规章制度进行处理。

第二章、电极压放及油站、电极壳管理与考核办法一、矿热炉电极压放及油站管理与考核：1、执行压放及油站管理规定，不得存在跑、冒、滴、漏现象。

未能严格执行压放及油站管理规定，存在跑、冒、滴、漏现象，扣罚责任人100元/次。

2、设备压放系统及油站系统要定期进行检查和保养，必须确保备件储备充足，未按照规定执行的，扣罚责任部门100元/次。

二、电极壳管理与考核：1、严格执行电极壳管理规定，保质保量保证电极壳的制作。

未能严格执行电极壳管理规定，不能保证电极壳的制作质量，扣罚责任部门100—500元/次。

2、电极壳制作材料的进厂必须进行严格的验收，确保材料的质量，电极壳的运输和吊装要在确保安全的前提下实施，电极壳的焊接要保质保量，避免由于电极壳的焊接质量问题造成故障或事故，未按照规定执行的，扣罚责任部门100—1000元/次。

3、工程安装公司承担二期电极壳的制作、拉运等工作应严格执行公司的《电极壳管理规定》，违反公司相关规定的，严格按照公司的相关规定进行扣罚。

第三章、矿热炉检修管理考核与奖励办法一、有计划的对矿热炉技改、大修管理与考核规定：1、冶炼车间根据炉台情况确定要对矿热炉进行技改或大修，必须有情况说明申请报告、技改或大修方案，并报公司有关领导审批通过。
