600MW机组氢气干燥器结构原理及检修一、结构和原理1.氢气进口:氢气进口通常设置在干燥器的一侧,通过氢气进口将湿度较高的氢气注入到干燥器内。
2.过滤装置:过滤装置主要用于过滤氢气中的杂质,如油污、灰尘等,以确保氢气干燥器内部的清洁环境。
3.干燥装置:干燥装置是氢气干燥器的关键部分,通常采用干燥剂来吸附氢气中的水分。
干燥器内部一般包含多层填充物,填充物上覆盖有干燥剂,当湿度较高的氢气经过干燥剂时,水分会被吸附到干燥剂上,从而达到干燥的效果。
4.冷却装置:冷却装置一般用于降低氢气温度,减少热量对填充物干燥剂的影响,以保证干燥效果。
常见的冷却装置有风冷式和水冷式两种。
5.排水装置:排水装置主要用于排除干燥剂中吸附的水分和其他杂质,以维持干燥器的正常运行。
6.氢气出口:氢气出口将经过干燥处理后的氢气送出,供给机组需要的各项设备。
二、检修方法1.清洗装置:定期清洗过滤装置和排水装置,清除其中的杂质和沉积物,保持良好的工作状态。
2.更换干燥剂:周期性更换干燥剂,以确保干燥装置的正常工作。
干燥剂需要按要求配置,并根据使用情况定期更换。
3.检查电器设备:检查氢气干燥器的电器设备,确保电源的正常供应和电器设备的运行良好。
4.检查阀门:检查各个阀门的开闭情况,确保氢气的流动受到控制,并及时修理损坏的阀门。
5.定期检漏:定期对干燥器的管道连接处、阀门和密封件进行检查,确保无泄漏和漏气现象。
如发现漏气现象,应立即进行处理或更换密封件等。
6.检测温度和湿度:定期对氢气干燥器的温度和湿度进行检测,确保设备的正常工作。
总之,600MW机组氢气干燥器在机组运行中起着非常重要的作用,对其结构和原理的理解以及定期的检修和维护,能够保证机组的安全运行和长期可靠性。
600MW机组氢气干燥器结构原理及检修首先,进气管道将湿氢气从氢气源引入干燥器内。
进气阀门控制氢气的流量进入干燥器。
湿氢气进入氢气干燥室后,通过填料层和分布器的布置,使湿氢气均匀分布在干燥室内。
然后,干燥剂被引入干燥室,起到吸附湿氢气中的水分的作用。
干燥剂可以是高效吸附剂,如硅胶、分子筛等。
湿氢气在干燥剂的作用下,不断失去水分,逐渐变为干燥的氢气。
干燥后的氢气通过出气管道排出干燥器。
出气阀门控制氢气的流量,并保持一定的压力。
在氢气排出过程中,干燥器内可能会有少量的残余水分被带出,因此需要设置排水管道,将残余水分排出干燥器。
在检修过程中,首先需要停止氢气的供应和排出。
然后,根据设备的操作规程,对干燥器进行拆卸检查。
检查干燥剂的吸湿性能,如果干燥剂已饱和,需要更换新的干燥剂。
同时,还需要清洗干燥室内的填料层和分布器,以保证湿氢气的均匀分布。
另外,还需要检查进气管道和出气管道是否存在损坏或堵塞等情况,如果有需要及时修复或清理。
在重新组装干燥器时,需要注意各个部件的密封性能,确保干燥器能够正常运行。
检查并调整进气阀门和出气阀门的开启程度,以及排水管道的连接是否牢固,以避免漏气和漏水等情况。
最后,在检修完成后,需要进行试运行和检测。
通过打开进气阀门,为干燥器提供湿氢气,观察干燥器的运行情况和氢气的干燥效果,并检查氢气的流量和压力是否符合要求。
如果发现问题,需要及时调整和修复。
总之,600MW机组的氢气干燥器在结构上主要包括进气管道、进气阀门、氢气干燥室、出气管道、出气阀门以及排水管道等部件。
在检修过程中,需要对各个部件进行拆卸检查、清洗维护,并在重新组装后进行试运行和检测,以确保干燥器的正常运行。
吸附式氢气干燥器说明书第一章:产品概述吸附式氢气干燥器是一种高效、可靠的氢气干燥设备,适用于各种工业和科研领域。
其工作原理基于吸附材料对水分的吸附作用,以除去氢气中的水分,达到干燥的目的。
本产品具有结构简单、操作方便、维护容易等优点,为您的氢气干燥需求提供理想的解决方案。
第二章:技术原理吸附式氢气干燥器采用先进的物理吸附技术,通过吸附材料对水分的吸附作用,达到干燥氢气的目的。
其主要技术原理包括以下几个步骤:1. 吸附:当氢气通过干燥器时,吸附材料会吸附水分,使其从氢气中分离出来。
2. 脱附:当吸附材料达到一定的饱和度后,需要通过一定的方式使其脱附,以便再次进行吸附。
3. 冷却:经过脱附后的吸附材料需要进行冷却,以便进行下一次的吸附过程。
4. 循环:整个过程不断循环进行,从而实现对氢气的连续干燥。
第三章:设备组成吸附式氢气干燥器主要由以下几个部分组成:1. 吸附塔:用于进行吸附和脱附操作的主体结构。
2. 控制器:用于控制设备的自动运行和监测。
3. 冷却系统:用于对吸附材料进行冷却。
4. 管道和阀门:用于氢气的进出口和内部循环。
5. 电源和电机:用于设备的运行和控制。
第四章:安装步骤安装吸附式氢气干燥器时,请按照以下步骤进行:1. 根据设备尺寸和要求,选择合适的安装位置,确保有足够的空间供设备操作和维护。
2. 连接电源和管道,确保设备牢固固定在基础上。
3. 开启设备,检查各部件是否正常运行。
4. 根据实际需求调整设备参数,如吸附时间、脱附时间、冷却时间等。
5. 调试完成后,进行实际运行测试,确保设备性能满足要求。
第五章:操作方法使用吸附式氢气干燥器时,请按照以下步骤进行操作:1. 开启设备前,请确保已经连接好氢气源和排放管道,以及已经设定好所需的运行参数。
2. 开启设备电源,设备将自动开始运行。
3. 观察设备的运行状态和各项参数,如压力、温度、湿度等,确保其在正常范围内。
4. 定期检查设备的运行情况,如发现异常情况,请及时停机检查并排除故障。
发电机氢气干燥器的检修工艺规程1.11.1 设备型号说明:――X 干燥方式(吸附式)――G 干燥器――I 设计序号――F 使用于氢冷发电机1.11.2氢气干燥器工作原理XFG-1F型氢气干燥器是清除氢冷发电机氢冷系统氢气中水蒸汽的专用设备,氢气干燥器内氢气流程图详见图14。
吸附式氢气干燥器对氢气进行干燥处理的原理是利用活性氧化铝对水分子具有吸引特性。
活性氧化铝是一种固态干燥剂,清除氢冷系统氢气中的水蒸气是将氢气通过添有一定量的活性氧化铝的吸收塔来实现的。
高疏松度的活性氧化铝具有非常大的表面积和强吸湿能力。
对绝大数气体和水蒸气来说,使用活性氧化铝作为干燥剂主要是利用它的化学惰性和无毒特性。
当活性氧化铝吸收水分达到饱和后。
再生-通过加热来清除干燥剂自身束缚的水分,从而恢复它的吸湿能力,而且活性氧化铝的性能和效率并不受重复再生的影响。
在设备的干燥塔中,埋入式的高密度电加热加热干燥剂使束缚的水分汽化;与此同时一股封装的氢气流过吸附层带走释放出的水蒸气,干燥剂恢复最初的特性,然后将氢气(含有水蒸气)冷却,冷凝水通过汽水分离器排出。
设备设计有两个干燥塔,当一个干燥塔处于吸湿状态时,另外一个处于再生状态。
所以吸附式干燥器能够连续对氢气干燥。
在设定工作周期,可编程序控制器自动的通过气阀控制四通阀门,并把干燥剂饱和的干燥塔自动转换到再生循环状态;同时干燥剂再生完成的干燥塔切换到在线吸湿状态,完成实现设备的自动切换。
1.11.3 氢气干燥器检修间隔1.11.3.1 如无重大缺陷一般不进行A级检修,但是每三年应全部更换氧化铝干燥剂、全面检查氢气干燥器的各部件。
1.11.3.2 一般随机组一年进行一次C级检修。
1.11.4 氢气干燥器C级检修项目1.11.4.1 检查风机电机直阻三相应平衡,绝缘电阻不小于50兆欧。
1.11.4.2 检查控制柜内各个电气元件是否存在过热、触点接触不良情况并根据情况进行更换。
1.11.4.3 检查清理疏水阀的畅通情况。

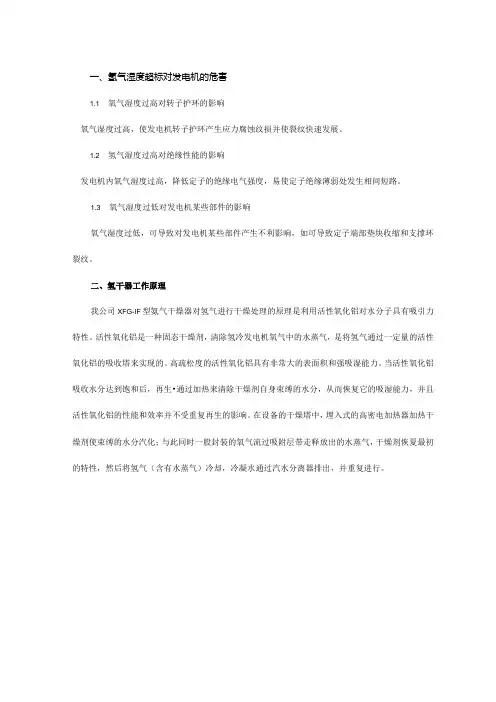

一、氢气湿度超标对发电机的危害1.1 氧气湿度过高对转子护环的影响氧气湿度过高,使发电机转子护环产生应力腐蚀纹损并使裂纹快速发展。
1.2 氢气湿度过高对绝缘性能的影响发电机内氧气湿度过高,降低定子的绝缘电气强度,易使定子绝缘薄弱处发生相间短路。
1.3 氧气湿度过低对发电机某些部件的影响氧气湿度过低,可导致对发电机某些部件产生不利影响,如可导致定子端部垫块收缩和支撑环裂纹。
二、氢干器工作原理我公司XFG-IF型氨气干燥器对氢气进行干燥处理的原理是利用活性氧化铝对水分子具有吸引力特性。
活性氧化铝是一种固态干燥剂,清除氢冷发电机氧气中的水蒸气,是将氢气通过一定量的活性氧化铝的吸收塔来实现的。
高疏松度的活性氧化铝具有非常大的表面积和强吸湿能力。
当活性氧化铝吸收水分达到饱和后,再生•通过加热来清除干燥剂自身束缚的水分,从而恢复它的吸湿能力,并且活性氧化铝的性能和效率并不受重复再生的影响。
在设备的干燥塔中,埋入式的高密电加热器加热干燥剂使束缚的水分汽化;与此同时一股封装的氧气流过吸附层带走释放出的水蒸气,干燥剂恢夏最初的特性,然后将氢气(含有水蒸气)冷却,冷凝水通过汽水分离器排出,并重复进行。
三、人机界面按键使用说明返回键ESC:不论显示器处于何种状态,返回系统初始画面。
左箭头:修改寄存器数据时,左移被修改的数据位,即闪烁显示数字左移一位。
右箭头:修改寄存器数据时,右移被修改的数据位,即闪烁显示数字右移一位。
上箭头:将画面翻转到前页,如果在数据设定状态,被修改的数字位加Io右箭头:将画面翻转到次页,如果在数据设定状态,被修改的数字位减Io数字键0・9:在数据设定状态,被修改的数字位被设定为相应的数字。
清除键C1.R:在数据设定状态,清除被设定的数据。
符号键+/-:在数据设定状态,修改的数字被设定正数或负数。
警键A1.M:按此键后,近入报警列表画面。
设定键SET:按此键开始修改寄存器数值,当前正在被修改的寄存器窗反色显示,其中被修改的位数闪烁显示。

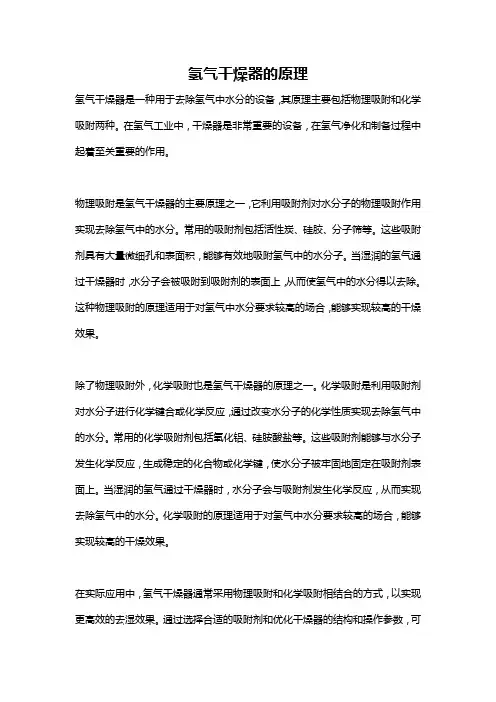

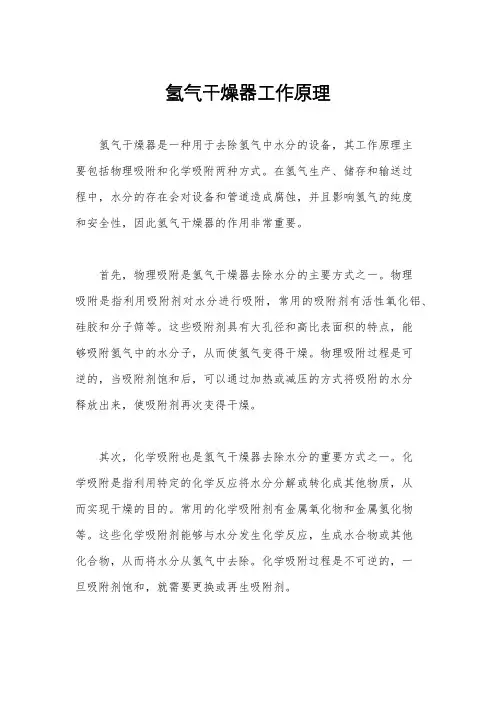

氢气干燥器的原理氢气干燥器是一种用于去除氢气中水分的设备,其原理主要包括物理吸附和化学吸附两种。
在氢气工业中,干燥器是非常重要的设备,在氢气净化和制备过程中起着至关重要的作用。
物理吸附是氢气干燥器的主要原理之一,它利用吸附剂对水分子的物理吸附作用实现去除氢气中的水分。
常用的吸附剂包括活性炭、硅胶、分子筛等。
这些吸附剂具有大量微细孔和表面积,能够有效地吸附氢气中的水分子。
当湿润的氢气通过干燥器时,水分子会被吸附到吸附剂的表面上,从而使氢气中的水分得以去除。
这种物理吸附的原理适用于对氢气中水分要求较高的场合,能够实现较高的干燥效果。
除了物理吸附外,化学吸附也是氢气干燥器的原理之一。
化学吸附是利用吸附剂对水分子进行化学键合或化学反应,通过改变水分子的化学性质实现去除氢气中的水分。
常用的化学吸附剂包括氧化铝、硅胺酸盐等。
这些吸附剂能够与水分子发生化学反应,生成稳定的化合物或化学键,使水分子被牢固地固定在吸附剂表面上。
当湿润的氢气通过干燥器时,水分子会与吸附剂发生化学反应,从而实现去除氢气中的水分。
化学吸附的原理适用于对氢气中水分要求较高的场合,能够实现较高的干燥效果。
在实际应用中,氢气干燥器通常采用物理吸附和化学吸附相结合的方式,以实现更高效的去湿效果。
通过选择合适的吸附剂和优化干燥器的结构和操作参数,可以实现对氢气中水分的高效去除,确保氢气的干燥度符合工艺要求。
除了吸附原理外,氢气干燥器还需要考虑到干燥器本身的稳定性、可靠性和运行成本。
在选择吸附剂时,需要考虑到吸附剂的稳定性和循环再生性能,以确保干燥器的长期稳定运行。
在设计干燥器结构和操作参数时,需要考虑到氢气的流速、压力、温度等因素,以确保干燥器能够在不同工况下都能够保持良好的干燥效果。
在运行维护方面,需要考虑到干燥器的再生方式、再生周期、再生能耗等因素,以确保干燥器的运行成本能够得到控制。
总之,氢气干燥器是一种通过物理吸附和化学吸附原理去除氢气中水分的设备,其干燥效果受到吸附剂选择、干燥器结构设计和操作参数等多种因素的影响。

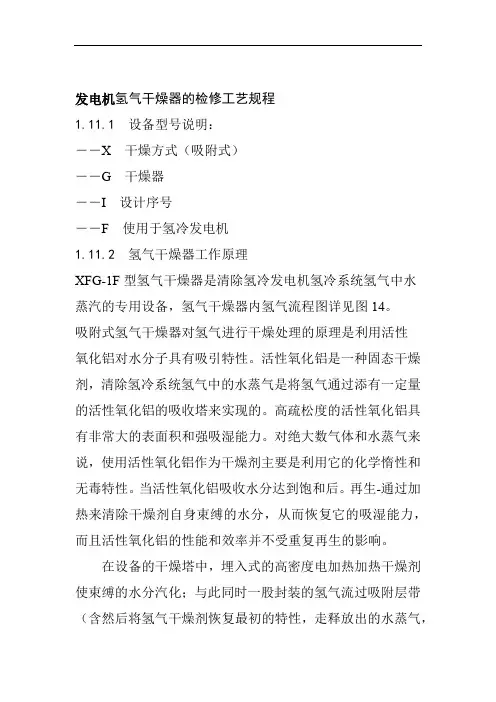

发电机氢气干燥器的检修工艺规程1.11.1 设备型号说明:――X 干燥方式(吸附式)――G 干燥器――I 设计序号――F 使用于氢冷发电机1.11.2氢气干燥器工作原理XFG-1F型氢气干燥器是清除氢冷发电机氢冷系统氢气中水蒸汽的专用设备,氢气干燥器内氢气流程图详见图14。
吸附式氢气干燥器对氢气进行干燥处理的原理是利用活性氧化铝对水分子具有吸引特性。
活性氧化铝是一种固态干燥剂,清除氢冷系统氢气中的水蒸气是将氢气通过添有一定量的活性氧化铝的吸收塔来实现的。
高疏松度的活性氧化铝具有非常大的表面积和强吸湿能力。
对绝大数气体和水蒸气来说,使用活性氧化铝作为干燥剂主要是利用它的化学惰性和无毒特性。
当活性氧化铝吸收水分达到饱和后。
再生-通过加热来清除干燥剂自身束缚的水分,从而恢复它的吸湿能力,而且活性氧化铝的性能和效率并不受重复再生的影响。
在设备的干燥塔中,埋入式的高密度电加热加热干燥剂使束缚的水分汽化;与此同时一股封装的氢气流过吸附层带(含然后将氢气干燥剂恢复最初的特性,走释放出的水蒸气,有水蒸气)冷却,冷凝水通过汽水分离器排出。
设备设计有两个干燥塔,当一个干燥塔处于吸湿状态时,另外一个处于再生状态。
所以吸附式干燥器能够连续对氢气干燥。
在设定工作周期,可编程序控制器自动的通过气阀控制四通阀门,并把干燥剂饱和的干燥塔自动转换到再生循环状态;同时干燥剂再生完成的干燥塔切换到在线吸湿状态,完成实现设备的自动切换。
1.11.3 氢气干燥器检修间隔1.11.3.1 如无重大缺陷一般不进行A级检修,但是每三年应全部更换氧化铝干燥剂、全面检查氢气干燥器的各部件。
1.11.3.2 一般随机组一年进行一次C级检修。
1.11.4 氢气干燥器C级检修项目1.11.4.1 检查风机电机直阻三相应平衡,绝缘电阻不小于50兆欧。
1.11.4.2 检查控制柜内各个电气元件是否存在过热、触点接触不良情况并根据情况进行更换。
1.11.4.3 检查清理疏水阀的畅通情况。

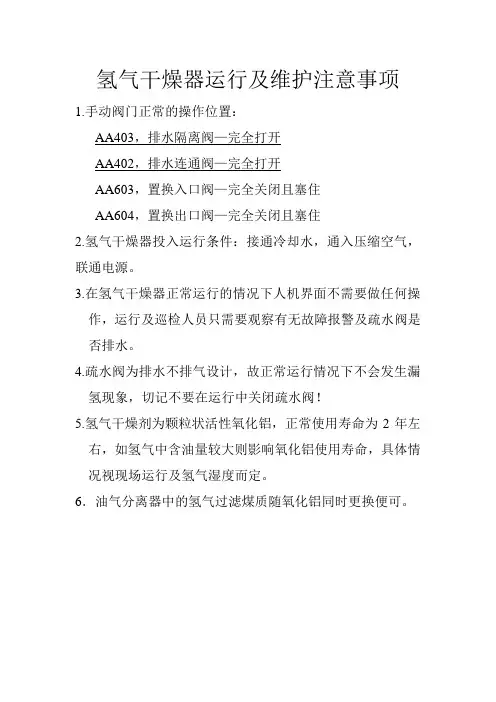

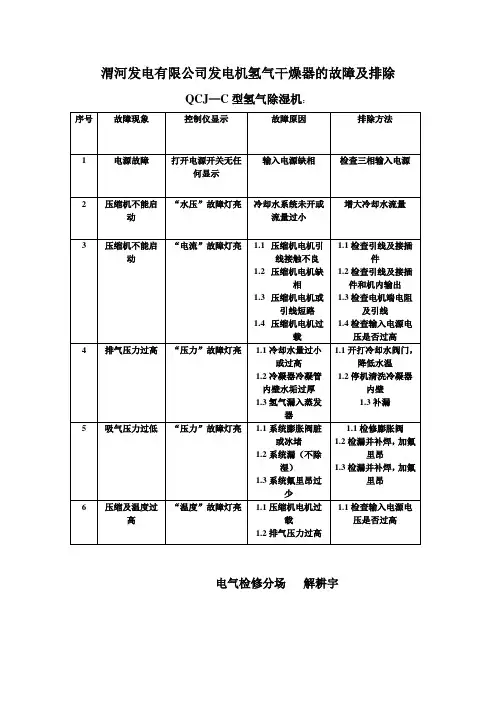

氢气干燥器运行及维护注意事项1.手动阀门正常的操作位置:
AA403,排水隔离阀—完全打开
AA402,排水连通阀—完全打开
AA603,置换入口阀—完全关闭且塞住
AA604,置换出口阀—完全关闭且塞住
2.氢气干燥器投入运行条件:接通冷却水,通入压缩空气,联通电源。
3.在氢气干燥器正常运行的情况下人机界面不需要做任何操作,运行及巡检人员只需要观察有无故障报警及疏水阀是否排水。
4.疏水阀为排水不排气设计,故正常运行情况下不会发生漏氢现象,切记不要在运行中关闭疏水阀!
5.氢气干燥剂为颗粒状活性氧化铝,正常使用寿命为2年左右,如氢气中含油量较大则影响氧化铝使用寿命,具体情况视现场运行及氢气湿度而定。
6.油气分离器中的氢气过滤煤质随氧化铝同时更换便可。

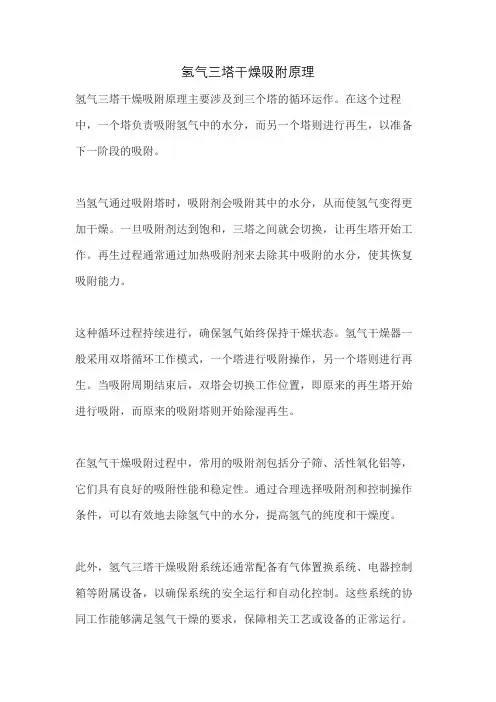

氢气三塔干燥吸附原理
氢气三塔干燥吸附原理主要涉及到三个塔的循环运作。
在这个过程中,一个塔负责吸附氢气中的水分,而另一个塔则进行再生,以准备下一阶段的吸附。
当氢气通过吸附塔时,吸附剂会吸附其中的水分,从而使氢气变得更加干燥。
一旦吸附剂达到饱和,三塔之间就会切换,让再生塔开始工作。
再生过程通常通过加热吸附剂来去除其中吸附的水分,使其恢复吸附能力。
这种循环过程持续进行,确保氢气始终保持干燥状态。
氢气干燥器一般采用双塔循环工作模式,一个塔进行吸附操作,另一个塔则进行再生。
当吸附周期结束后,双塔会切换工作位置,即原来的再生塔开始进行吸附,而原来的吸附塔则开始除湿再生。
在氢气干燥吸附过程中,常用的吸附剂包括分子筛、活性氧化铝等,它们具有良好的吸附性能和稳定性。
通过合理选择吸附剂和控制操作条件,可以有效地去除氢气中的水分,提高氢气的纯度和干燥度。
此外,氢气三塔干燥吸附系统还通常配备有气体置换系统、电器控制箱等附属设备,以确保系统的安全运行和自动化控制。
这些系统的协同工作能够满足氢气干燥的要求,保障相关工艺或设备的正常运行。
