发电机氢气干燥器的检修工艺规程
- 格式:doc
- 大小:60.22 KB
- 文档页数:11

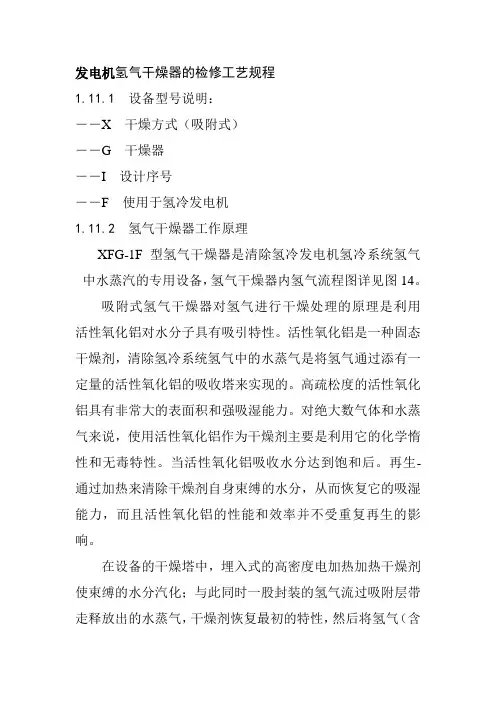

发电机氢气干燥器的检修工艺规程1.11.1 设备型号说明:――X 干燥方式(吸附式)――G 干燥器――I 设计序号――F 使用于氢冷发电机1.11.2氢气干燥器工作原理XFG-1F型氢气干燥器是清除氢冷发电机氢冷系统氢气中水蒸汽的专用设备,氢气干燥器内氢气流程图详见图14。
吸附式氢气干燥器对氢气进行干燥处理的原理是利用活性氧化铝对水分子具有吸引特性。
活性氧化铝是一种固态干燥剂,清除氢冷系统氢气中的水蒸气是将氢气通过添有一定量的活性氧化铝的吸收塔来实现的。
高疏松度的活性氧化铝具有非常大的表面积和强吸湿能力。
对绝大数气体和水蒸气来说,使用活性氧化铝作为干燥剂主要是利用它的化学惰性和无毒特性。
当活性氧化铝吸收水分达到饱和后。
再生-通过加热来清除干燥剂自身束缚的水分,从而恢复它的吸湿能力,而且活性氧化铝的性能和效率并不受重复再生的影响。
在设备的干燥塔中,埋入式的高密度电加热加热干燥剂使束缚的水分汽化;与此同时一股封装的氢气流过吸附层带走释放出的水蒸气,干燥剂恢复最初的特性,然后将氢气(含有水蒸气)冷却,冷凝水通过汽水分离器排出。
设备设计有两个干燥塔,当一个干燥塔处于吸湿状态时,另外一个处于再生状态。
所以吸附式干燥器能够连续对氢气干燥。
在设定工作周期,可编程序控制器自动的通过气阀控制四通阀门,并把干燥剂饱和的干燥塔自动转换到再生循环状态;同时干燥剂再生完成的干燥塔切换到在线吸湿状态,完成实现设备的自动切换。
1.11.3 氢气干燥器检修间隔1.11.3.1 如无重大缺陷一般不进行A级检修,但是每三年应全部更换氧化铝干燥剂、全面检查氢气干燥器的各部件。
1.11.3.2 一般随机组一年进行一次C级检修。
1.11.4 氢气干燥器C级检修项目1.11.4.1 检查风机电机直阻三相应平衡,绝缘电阻不小于50兆欧。
1.11.4.2 检查控制柜内各个电气元件是否存在过热、触点接触不良情况并根据情况进行更换。
1.11.4.3 检查清理疏水阀的畅通情况。

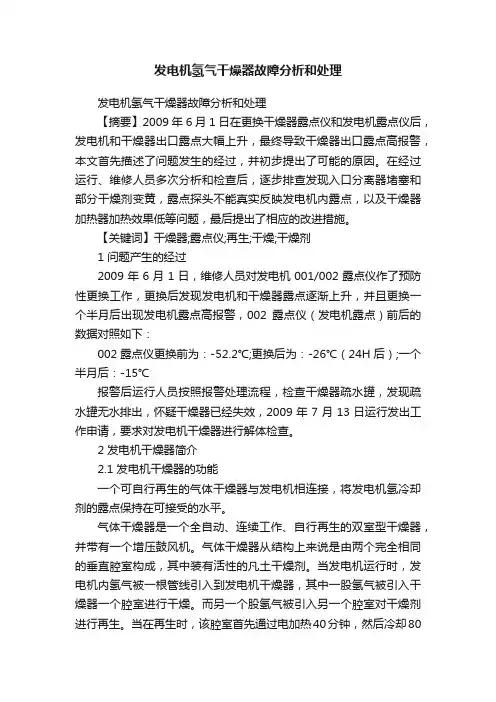

发电机氢气干燥器故障分析和处理发电机氢气干燥器故障分析和处理【摘要】2009年6月1日在更换干燥器露点仪和发电机露点仪后,发电机和干燥器出口露点大幅上升,最终导致干燥器出口露点高报警,本文首先描述了问题发生的经过,并初步提出了可能的原因。
在经过运行、维修人员多次分析和检查后,逐步排查发现入口分离器堵塞和部分干燥剂变黄,露点探头不能真实反映发电机内露点,以及干燥器加热器加热效果低等问题,最后提出了相应的改进措施。
【关键词】干燥器;露点仪;再生;干燥;干燥剂1 问题产生的经过2009年6月1日,维修人员对发电机001/002露点仪作了预防性更换工作,更换后发现发电机和干燥器露点逐渐上升,并且更换一个半月后出现发电机露点高报警,002露点仪(发电机露点)前后的数据对照如下:002露点仪更换前为:-52.2℃;更换后为:-26℃(24H后);一个半月后:-15℃报警后运行人员按照报警处理流程,检查干燥器疏水罐,发现疏水罐无水排出,怀疑干燥器已经失效,2009年7月13日运行发出工作申请,要求对发电机干燥器进行解体检查。
2 发电机干燥器简介2.1 发电机干燥器的功能一个可自行再生的气体干燥器与发电机相连接,将发电机氢冷却剂的露点保持在可接受的水平。
气体干燥器是一个全自动、连续工作、自行再生的双室型干燥器,并带有一个增压鼓风机。
气体干燥器从结构上来说是由两个完全相同的垂直腔室构成,其中装有活性的凡土干燥剂。
当发电机运行时,发电机内氢气被一根管线引入到发电机干燥器,其中一股氢气被引入干燥器一个腔室进行干燥。
而另一个股氢气被引入另一个腔室对干燥剂进行再生。
当在再生时,该腔室首先通过电加热40分钟,然后冷却80分钟,氢气通过该腔室时,将干燥剂的水份带出,经过一个冷凝器、分离器,分离器将氢气中水份分离出来,进入一个小的疏水箱。
这样每隔两小时,就有一个经过再生的再生腔室来替换在前两小时用来干燥发电机气体的干燥腔室,以此循环往复。
制氢系统设备检修安全施工方案目录1工程概况 (3)2依据的图纸、文件及标准 (3)3作业准备要求及条件 (4)4施工过程关键的质量控制点 (4)5作业程序内容 (5)6验收质量标准 (5)7安全施工措施 (5)附:《氢气使用安全技术规程(GB 4962-85)》 (8)1 工程概况XX电厂制氢系统XX设备进行检修,为确保施工安全,特制定本方案。
氢气是无色、无腐蚀性、极易燃烧的气体,在空气中的爆炸极限为4%--74.2%,是易燃易爆危险品,制氢系统的检修作业必须严格执行方案各项规定。
2 依据的图纸、文件及标准2.1《氢气使用安全技术规程》(GB4962—1985)(附后)。
2.2《电业安全工作规程(热力和机械部分)》中“氢冷设备和制氢、储氢装置运行与维护”的有关规定。
2.3《发电企业设备检修导则》(DL/T838-2003)。
2.4《电力建设施工及验收技术规范》(汽轮机机组篇)(DL5011-92)。
2.5《电力建设施工及验收技术规范》(管道篇) (DL 5031—94) 。
2.6《电力建设施工及验收技术规范》(火力发电厂焊接篇)(DL5007-92)。
3 作业准备要求及条件3.1所有参加施工人员应持上岗证,其从事工作的性质、范围必须与证件等级相符;施工前必须进行全面的安全技术交底。
3.2办理好工作许可证、必要时需要办理一级动火票,做好安全措施。
3.3进入制氢站的工作人员应穿棉质工作服和防静电鞋,交出火种,不准穿有带铁掌的鞋子和化纤服装。
3.4进入制氢站前应先用手触摸铁围栏,以消除身上静电。
3.5禁止使用手机、对讲机。
不得使用非防爆的手电筒和电动工具,防止工具产生的电火花引爆氢气。
3.6制氢站内施工必须选用铜、铍铜或铜铝合金制作的工具,必须使用钢制工具时应涂上黄油。
3.7准备充足的消防器材。
3.8如果在制氢站内动火,除办理动火票,落实安全措施以外,还必须有安全员在场监督。
4 施工过程关键的质量控制点(根据具体施工情况现场编写)4.1控制点14.2控制点25 作业程序内容(根据具体施工情况现场编写)5.1程序15.2程序26 验收质量标准(根据具体施工情况现场编写)6.1标准16.2标准2…7 安全施工措施7.1制氢站内应保持通风良好,进入制氢站的人员必须交出所有火种。
XXXX发电有限公司检修基本工艺规范一. 机务检修工艺规范1. 各种密封材料、垫子、材质、规格尺寸必须准确,堵头垫片不准使用整张垫片,必须使用中空式,密封垫片内径不得小于法兰内经,防止垫片受介质冲蚀,掉入系统中。
油系统禁止使用橡胶和塑料垫片,发电机水冷系统应使用聚丙烯或聚四氟乙烯垫片,不准错用。
2. 现场管道开孔一般应采用机械方式,如使用气割方式,应有措施防止溶渣或铁屑进入系统。
3. 检修拆下的油管道管口必须用封堵好,油管道焊接应采用氩弧焊。
4. 拆开后的管口、抽汽口、喷咀、疏水口伐门口必须及时封堵,不准敞口、不准用棉纱、破布封堵,重要部位应贴封条。
5. 阀门检修后必须恢复编号、名称、开关方向等各种标志,不准丢失或漏装或缺少部件。
6. 拆装设备必须按图纸及工艺要求进行施工,不准盲目敲打硬撬,热套装部件拆装必须按工艺要求进行,应确切掌握温度变化,不准随意用火把烤。
拆卸靠背轮必须用拉马或紫铜棒击打不准用大锤直接击打靠背轮。
7. 设备解体要做好记号,装复时注意防止装错。
8. 检修过程中所有解体的设备和部件必须放置在橡皮板上或专用支架上,不准直接放在地上,做到小件收起来,大件盖起来。
9. 所有零件和组合待装的部套都要妥善保管,精密零部件必须用无毛头的白布包扎,不准裸露放置,防止碰伤污脏。
10. 拆除定位销应用螺母拼出或用工具取出禁止使用撬棒、重锤任意撬打或不拆定位销强行起吊以免使定位销变形损伤。
11. 起重用的钢丝绳绑在金属或水泥梁柱上的棱角处必须用木块或橡皮、麻布垫在中间。
12. 各连接和固定用的销钉、保险垫圈、开口销、锁紧螺母、紧固螺钉、止退垫圈等均应安装紧固完好不得漏装,开口销应无裂纹,保险垫圈应有足够的厚度,翻边后应无裂纹。
13. 检修时拆下的螺栓螺纹应进行清理,紧固前应涂抹润滑材料。
更换高温合金螺栓使用前必须100%光谱复查,M32以上高温合金螺栓使用前必须100%做硬度检查。
M27及以上的螺栓拆不下需烤割时,必须经检修专职或点检员同意,不准任意割。
发电机氢气干燥器的检修工艺规程1.11.1 设备型号说明:――X 干燥方式(吸附式)――G 干燥器――I 设计序号――F 使用于氢冷发电机1.11.2氢气干燥器工作原理XFG-1F型氢气干燥器是清除氢冷发电机氢冷系统氢气中水蒸汽的专用设备,氢气干燥器内氢气流程图详见图14。
吸附式氢气干燥器对氢气进行干燥处理的原理是利用活性氧化铝对水分子具有吸引特性。
活性氧化铝是一种固态干燥剂,清除氢冷系统氢气中的水蒸气是将氢气通过添有一定量的活性氧化铝的吸收塔来实现的。
高疏松度的活性氧化铝具有非常大的表面积和强吸湿能力。
对绝大数气体和水蒸气来说,使用活性氧化铝作为干燥剂主要是利用它的化学惰性和无毒特性。
当活性氧化铝吸收水分达到饱和后。
再生-通过加热来清除干燥剂自身束缚的水分,从而恢复它的吸湿能力,而且活性氧化铝的性能和效率并不受重复再生的影响。
在设备的干燥塔中,埋入式的高密度电加热加热干燥剂使束缚的水分汽化;与此同时一股封装的氢气流过吸附层带走释放出的水蒸气,干燥剂恢复最初的特性,然后将氢气(含有水蒸气)冷却,冷凝水通过汽水分离器排出。
设备设计有两个干燥塔,当一个干燥塔处于吸湿状态时,另外一个处于再生状态。
所以吸附式干燥器能够连续对氢气干燥。
在设定工作周期,可编程序控制器自动的通过气阀控制四通阀门,并把干燥剂饱和的干燥塔自动转换到再生循环状态;同时干燥剂再生完成的干燥塔切换到在线吸湿状态,完成实现设备的自动切换。
1.11.3 氢气干燥器检修间隔1.11.3.1 如无重大缺陷一般不进行A级检修,但是每三年应全部更换氧化铝干燥剂、全面检查氢气干燥器的各部件。
1.11.3.2 一般随机组一年进行一次C级检修。
1.11.4 氢气干燥器C级检修项目1.11.4.1 检查风机电机直阻三相应平衡,绝缘电阻不小于50兆欧。
1.11.4.2 检查控制柜内各个电气元件是否存在过热、触点接触不良情况并根据情况进行更换。
1.11.4.3 检查清理疏水阀的畅通情况。

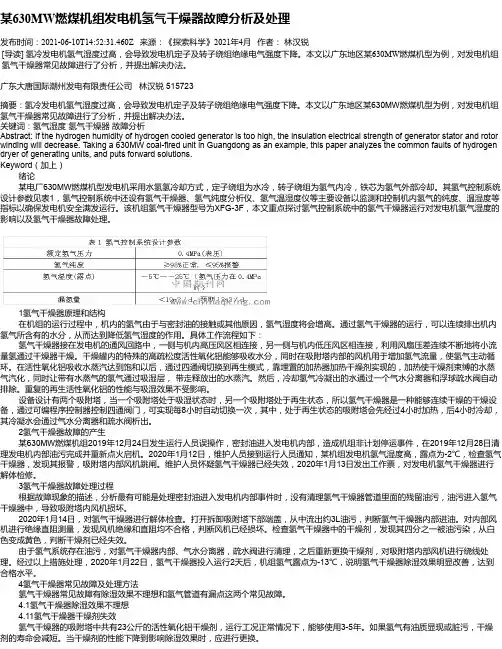

某630MW燃煤机组发电机氢气干燥器故障分析及处理发布时间:2021-06-10T14:52:31.460Z 来源:《探索科学》2021年4月作者:林汉锐[导读] 氢冷发电机氢气湿度过高,会导致发电机定子及转子绕组绝缘电气强度下降。
本文以广东地区某630MW燃煤机型为例,对发电机组氢气干燥器常见故障进行了分析,并提出解决办法。
广东大唐国际潮州发电有限责任公司林汉锐 515723摘要:氢冷发电机氢气湿度过高,会导致发电机定子及转子绕组绝缘电气强度下降。
本文以广东地区某630MW燃煤机型为例,对发电机组氢气干燥器常见故障进行了分析,并提出解决办法。
关键词:氢气湿度氢气干燥器故障分析Abstract: If the hydrogen humidity of hydrogen cooled generator is too high, the insulation electrical strength of generator stator and rotor winding will decrease. Taking a 630MW coal-fired unit in Guangdong as an example, this paper analyzes the common faults of hydrogen dryer of generating units, and puts forward solutions.Keyword(加上)绪论某电厂630MW燃煤机型发电机采用水氢氢冷却方式,定子绕组为水冷,转子绕组为氢气内冷,铁芯为氢气外部冷却。
其氢气控制系统设计参数见表1,氢气控制系统中还设有氢气干燥器、氢气纯度分析仪、氢气温湿度仪等主要设备以监测和控制机内氢气的纯度、温湿度等指标以确保发电机安全满发运行。
该机组氢气干燥器型号为XFG-3F,本文重点探讨氢气控制系统中的氢气干燥器运行对发电机氢气湿度的影响以及氢气干燥器故障处理。

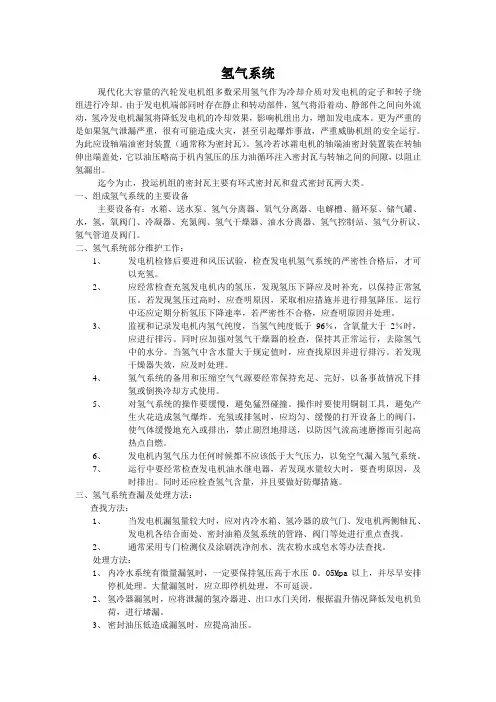

氢气系统现代化大容量的汽轮发电机组多数采用氢气作为冷却介质对发电机的定子和转子绕组进行冷却。
由于发电机端部同时存在静止和转动部件,氢气将沿着动、静部件之间向外流动,氢冷发电机漏氢将降低发电机的冷却效果,影响机组出力,增加发电成本。
更为严重的是如果氢气泄漏严重,很有可能造成火灾,甚至引起爆炸事故,严重威胁机组的安全运行。
为此应设轴端油密封装置(通常称为密封瓦)。
氢冷若冰霜电机的轴端油密封装置装在转轴伸出端盖处,它以油压略高于机内氢压的压力油循环注入密封瓦与转轴之间的间隙,以阻止氢漏出。
迄今为止,投运机组的密封瓦主要有环式密封瓦和盘式密封瓦两大类。
一、组成氢气系统的主要设备主要设备有:水箱、送水泵、氢气分离器、氧气分离器、电解槽、循环泵、储气罐、水,氢,氧阀门、冷凝器、充氮阀、氢气干燥器、油水分离器、氢气控制站、氢气分析议、氢气管道及阀门。
二、氢气系统部分维护工作:1、发电机检修后要进和风压试验,检查发电机氢气系统的严密性合格后,才可以充氢。
2、应经常检查充氢发电机内的氢压,发现氢压下降应及时补充,以保持正常氢压。
若发现氢压过高时,应查明原因,采取相应措施并进行排氢降压。
运行中还应定期分析氢压下降速率,若严密性不合格,应查明原因并处理。
3、监视和记录发电机内氢气纯度,当氢气纯度低于96%,含氧量大于2%时,应进行排污。
同时应加强对氢气干燥器的检查,保持其正常运行,去除氢气中的水分。
当氢气中含水量大于规定值时,应查找原因并进行排污。
若发现干燥器失效,应及时处理。
4、氢气系统的备用和压缩空气气源要经常保持充足、完好,以备事故情况下排氢或倒换冷却方式使用。
5、对氢气系统的操作要缓慢,避免猛烈碰撞。
操作时要使用铜制工具,避免产生火花造成氢气爆炸。
充氢或排氢时,应均匀、缓慢的打开设备上的阀门,使气体缓慢地充入或排出,禁止剧烈地排送,以防因气流高速磨擦而引起高热点自燃。
6、发电机内氢气压力任何时候都不应该低于大气压力,以免空气漏入氢气系统。
1.目的制定本操作规程是为了规范操作工在生产过程中的操作,以免发生人身伤害事故,安全有效的操作干燥系统运行。
2.适用范围与职责范围:适用于本公司一车间干燥系统运行设备及其操作人员。
职责;干燥系统运行操作人员。
3.干燥系统流程说明:导热油炉换热干燥系统运行中有两个换热过程:a.低温的导热油在余热炉中与高温焚烧烟道气体进行热交换,使烟气降温急冷;b.被迅速升温的导热油经循环泵输送到浆叶干燥机的外壳夹套和中空桨叶轴内,通过中空桨叶搅拌混合工业污泥进行热交换,使之导热油降温,达到污泥干燥。
导热油系统:是有导热油锅炉、循环热油泵、注油泵、高位槽(膨胀槽)、低位槽(贮油槽)、滤油器、油气分离器、安全阀、紧急散热器、远传压力表等设备组成。
干燥系统:是有空心叶片干燥机、震动筛料斗、推料机、皮带输送机、螺旋出料器、旋风分离器、喷淋除尘器、风机等设备组成。
4.操作程序4.1干燥机的运行:1)在干燥机启动之前,先检查各阀门是否开启。
2)检查各连接件及密封断面螺母是否松动,如有松动,请加紧螺母以压紧填料并及时加固。
3)传动部分:检查各链条以及链条润滑是否良好,各减速机用油是否适量,如有缺油需添加润滑油,确保各零部件正常运行。
4)检查干燥机加热介质进出口管道法兰连接处是否有松动现象。
5)检查仪表连接是否正常,能否正常运行。
6)检查振动筛是否有焊接脱裂现象。
7)检查循环水箱水位是否正常。
4.2系统的运行:1)新安装的管道在投入运行之前必须试压、试漏,确保焊接和各密封无泄漏现象。
2)检查加热介质流通管道是否存在泄漏,法兰、焊接、密封是否良好。
各阀门能否正常运行对,各保护装置能否正常工作,在确保各元件、零部件能否正常运行。
4.3系统的启动:1)先开启通往干燥机导热油阀门,先开回油阀1/3,再开进油阀1/3,根据油温度来控制阀门开度大小。
2)以上各条件正常的情况下,开启电源。
3)开启引风机、循环水泵(开启水泵之后,观察水泵是否有水流出)。
干燥机维护检修规程1. 设备规格型号设备规格型号:GZTφ2.4×20m 栅格式转筒干燥机2. 设备主要参数及要求2.1 设备参数筒体直径:2.4m筒体长度:20m 传动方式:左右各三台安装斜度:3%扬板型式:十字型升举叶片筒体转速:3~7.5r/min 进气温度:600~800℃ 电机:YCT355-4A、55kW (浙江调速电机厂)减速机:ZSY315(硬齿面,江苏泰星)物料:焦炭/兰炭粒度:0~25mm 容重:700kg/m3 初水份:W1≤18%终水份:W2≤1%生产能力:20t/h2.2设备要求筒体材质:Q235-A ,厚度δ=1,2 筒内加δ=、3 16Mn 材质衬板;滚圈和托轮材质:ZG45#,在踏面上不允许有缺陷;齿圈材质HT3054,小齿轮材质ZG45#。
齿圈及滚圈毛坯需经需方现场认可后方可进行下道工序的加工。
筒体涂漆:采用耐高温漆;筒体密封:采用不锈钢磷片式结构3、安装环境及防腐要求:3.1 现场自然条件参数:a) 海拔高度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯~1200mb) 最热月平均最高气温⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20.4 °Cc) 极端最高气温⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38.7 ° Cd) 极端最低气温⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯~26.2 °Ce) 最大相对湿度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯55 %3.2 防腐要求:所有金属部件应根据适于规定环境条件的制造厂标准防腐系统进行防腐处理。
干燥筒外表涂醇酸磁漆,筒内涂底漆加工表面涂防锈油,涂漆应均匀不得有脱漆、流痕、气泡和裂痕。
4、日常维护及常见故障处理:4.1日常维护4.1.1 运行前:检查干燥机拖轮、挡轮地角螺栓有无松动、干燥机齿圈有无异常、干燥机轮带表面是否平整、拖轮挡轮表面有无损伤、干燥机拖轮水槽内冷却水是否充足、筒体密封是否良好,有无漏料迹象。
4.1.2 运行中:检查干燥机内有无异常响动,减速机有无异常响动、有无跑冒滴漏现象、联轴器有无异常响动、电机有无异常响动、电机有无发热现象、调速电机是否正常有无异常发热,有无杂音、干燥机有无明显上下窜动4.1.3 运行结束后清扫设备卫生保持环境整洁。
发电机氢气干燥器的检修工艺规程1.11.1 设备型号说明:――X 干燥方式(吸附式)――G 干燥器――I 设计序号――F 使用于氢冷发电机1.11.2氢气干燥器工作原理XFG-1F型氢气干燥器是清除氢冷发电机氢冷系统氢气中水蒸汽的专用设备,氢气干燥器内氢气流程图详见图14。
吸附式氢气干燥器对氢气进行干燥处理的原理是利用活性氧化铝对水分子具有吸引特性。
活性氧化铝是一种固态干燥剂,清除氢冷系统氢气中的水蒸气是将氢气通过添有一定量的活性氧化铝的吸收塔来实现的。
高疏松度的活性氧化铝具有非常大的表面积和强吸湿能力。
对绝大数气体和水蒸气来说,使用活性氧化铝作为干燥剂主要是利用它的化学惰性和无毒特性。
当活性氧化铝吸收水分达到饱和后。
再生-通过加热来清除干燥剂自身束缚的水分,从而恢复它的吸湿能力,而且活性氧化铝的性能和效率并不受重复再生的影响。
在设备的干燥塔中,埋入式的高密度电加热加热干燥剂使束缚的水分汽化;与此同时一股封装的氢气流过吸附层带(含然后将氢气干燥剂恢复最初的特性,走释放出的水蒸气,有水蒸气)冷却,冷凝水通过汽水分离器排出。
设备设计有两个干燥塔,当一个干燥塔处于吸湿状态时,另外一个处于再生状态。
所以吸附式干燥器能够连续对氢气干燥。
在设定工作周期,可编程序控制器自动的通过气阀控制四通阀门,并把干燥剂饱和的干燥塔自动转换到再生循环状态;同时干燥剂再生完成的干燥塔切换到在线吸湿状态,完成实现设备的自动切换。
1.11.3 氢气干燥器检修间隔1.11.3.1 如无重大缺陷一般不进行A级检修,但是每三年应全部更换氧化铝干燥剂、全面检查氢气干燥器的各部件。
1.11.3.2 一般随机组一年进行一次C级检修。
1.11.4 氢气干燥器C级检修项目1.11.4.1 检查风机电机直阻三相应平衡,绝缘电阻不小于50兆欧。
1.11.4.2 检查控制柜内各个电气元件是否存在过热、触点接触不良情况并根据情况进行更换。
1.11.4.3 检查清理疏水阀的畅通情况。
1.11.4.4 检查干燥器的加热管的电阻应在10-12欧之间、绝缘电阻不小于50兆欧。
1.11.4.5 根据运行中氢气系统查漏结果进行漏点处理。
1.11.4.6 打开油气分离器下部阀门进行排污。
整机调试,试运行消除缺陷。
1.11.4.7氢气干燥器内氢气流程图图14氢气除湿机主要技术参数1.11.5 氢气被干燥气体0.3---0.6MPa 工作压力℃47 入口温度℃10 入口露点温度(工作压力)-40℃出口露点温度(工作压力)3/h 100m 氢气处理能力每个1064W/ 加热器1/2HP风机干燥剂(氧化铝)23Kg/塔运行方式再生吸湿自动切换附件油分离器(VF-2)电源3-AC 380V 50Hz 3KV A冷却水要求流量1T/H(29℃)压力0.1-0.4MPa外形尺寸(干燥器)1250*85*1920外形尺寸(油气分离器)1190*600*1920加热时间4小时冷却时间4小时再生塔内温度(设定数值、正常读数):204℃163℃±28℃(加热2小时)再生塔出口蒸汽温度(正常读数):82℃±11℃冷却后再生管路氢气温度(正常读数):小于38℃控制气源压力数值(气源压力设定数值):0.5-0.8MPa控制箱压力设定数值大于25Pa1.11.6 氢气干燥器系统的检修1.11.1.1更换氧化铝:干燥器的每个塔装有23公斤的活性氧化铝干燥剂,在正常操作条件下,干燥剂应能使用3-5年,如果氢气有油质显现或很脏,干燥剂的使用寿命可能短些,当干燥剂的性能已下降到不可接受的水平时必须更换。
.1.11.1.1.1关闭氢气干燥器与发电机之间的阀门,把氢气干燥器内氢气置换合格;干燥器的单独置换步骤:――置换再生回路:关闭再生管路阀V3和压力平衡阀V4并打开排水阀V2;连接CO2至置换入口阀V5(最小压力22V6,把管道同置换出口阀2.1Kg/cm,最大压力7.0 Kg/cm)连接并输送到安全的地方,打开置换出口阀来减压,如果设CO2V5打开净化入口阀,用备已减压则关闭净化出口阀V6,2打开,V5给干燥器加压至最小2.1 Kg/cm后关闭置换入口阀2后关闭置换出口置换出口阀V6给干燥器减压至0.35 Kg/cm(不要让压力达到打气压力,这样导致氧气进入干燥V6阀器),重复上述步骤四五次直至再生回路内氢气含量合格。
“测试运行一步按钮开”――置换吸湿回路:使用人机界面的特性或机械转动四通阀联动装置方式将处于吸湿回路的塔切换到再生回路,然后按照再生回路置换气体的方法进行置换。
从上部取出热电偶和加热器;取下紧固螺栓抬1.11.1.1.2 起上盖,断开上盖接线柱与加热器的连线。
使用吸尘器清除性能下降的氧化铝,取走电加1.11.1.1.3热器,用吸尘器清除剩余的氧化铝,清理干净底部。
把加热器放回塔内,用新的氧化铝重新添加至1.11.1.1.4塔内,注意不要把氧化铝的灰尘掉入塔内。
更换上盖的法兰垫片,把加热器与上盖接线柱 1.11.1.1.5.连接,对地检查是否短路,紧固螺栓,恢复加热器接线及热电偶安装。
1.11.1.1.6 泄漏检查;置换塔内空气重新投入运行。
1.11.1.2加热器的拆装:1.11.1.2.1 检查更换的塔已经停止并气体已经置换合格。
1.11.1.2.2 从上部取下热电偶和加热器连线。
1.11.1.2.3 取下紧固螺栓抬起上盖,断开上盖接线柱与加热器的连线。
1.11.1.2.4 移走上端盖,取走干燥剂,见“更换氧化铝的步骤”部分。
1.11.1.2.5 塔内无干燥剂,加热器很容易被取出。
1.11.1.2.6 把加热器放回塔内并用干燥剂添满塔内。
1.11.1.2.7 更换上盖法兰垫片,把加热器与上盖接线柱连接,对地检查是否短路。
1.11.1.2.8 紧固螺栓,恢复加热器接线及热电偶安装。
泄漏检查后置换塔内空气,把它投入运1.11.1.2.9行。
1.11.1.3 风机的更换:如果加热器过流、短路,空气开关辅助接点断开,10秒钟后故障指示灯HLO亮,故障报警继电器KAO断电。
1.11.1.3.1 检查更换的塔确已停止并已被置换合格。
1.11.1.3.2 确认风机断电后,拆除电机的3个引线,拆除塔内底部和底部四通阀的管线连接。
1.11.1.3.3 小心地拆卸容器底部螺栓,将整个风机组件向下移动。
1.11.1.3.4 检查电机叶轮是否正常。
1.11.1.3.5更换电机后,检查更换风机组件。
1.11.1.3.6 将整个风机组件放在适当的地方,放上法兰垫片,更换底部法兰垫片,上紧螺栓。
1.11.1.3.7 恢复电机电源接线的连接,风机的旋转方向对设备的运行不是很重要。
1.11.1.3.8 泄漏检查完毕后,置换塔内空气,把它投入运行。
.1.11.1.4 清理蔬水阀:设备运转后前两周应每周清理蔬水阀一次,以后每3个月清理一次。
1.11.1.4.1 清理前应将排水隔离阀V2关闭,从排水口断开疏水线。
1.11.1.4.2 取下疏水阀四周的四个螺栓和流动组件。
1.11.1.4.3 用清洁剂完全地清洗疏水阀,检查保证排水孔都是畅通的。
1.11.1.4.4 重新组装疏水阀,连接疏水线。
1.11.1.4.5 取下疏水阀上部的丝堵,注水直至排水为止后旋紧丝堵。
1.11.1.4.6 打开排水隔离阀V2,测试泄漏情况并在加热的最后检查排水情况。
注意:当清理疏水阀时排水隔离阀 V2必须处于关闭状态,否则将有氢气泄漏,发生危险,清理完后应立即将V2阀打开(排水隔离阀V2关闭时间太长会损坏干燥器。
1.11.1.5 设备的维护:干燥器是自动运行,双塔式连续干燥运行的氢气干燥.系统,吸湿气流使用吸湿塔内部风机来辅助发电机风扇来产生吸湿气流,自动连续运行是由PLC定时循环控制程序实现;定时循环包括每个干燥塔进行8小时的再生作用,再生作用又包括可设定的4小时加热和可设定的4小时冷却(加热时间与冷却时间的和等于吸湿塔与再生塔的交换时间)。
所设定的干燥器PLC程序按照四步循环运行,假设PLC程序运行第一步:A塔吸湿和B塔加热,加热过程是释放出在吸湿期间由于干燥剂捕捉到的湿气,气流经过干燥层,冷凝器及汽水分离器等一系列的流动,把释放出的水蒸气冷凝从再生系统和疏水阀中排出;四个小时后,PLC程序运行第二步:即A塔处于吸湿状态、B塔处于冷却状态,在这步时,加热器断电,再生气流继续通过被加热的干燥剂,冷却四小时后,两塔交换工作状态:B塔吸湿、A塔再生。
1.11.1.5.1 吸湿过程:湿氢气从发电机高压端出去,流经油分离器,通过干燥器底部的四通阀V8,氢气气流到A干燥塔底部,在内部风机帮助下给氢气施加压力,使其通过回到发V7干燥剂脱掉水份,干燥的氢气通过上部的四通阀.电机低压入口。
1.11.1.5.2 再生的作用:通过内部风机,氢气被加压使其上升通过正在被加热器加热的干燥剂,带走干燥剂束缚水分因加热汽化的水蒸气,使湿的气流通过气流控制阀V1,暖湿的氢气流,继续通过温度低于摄氏38度的冷却器,水分开始冷凝。
一种离心型气体分离器把水从氢气中分离出来,水被系统分离流向疏水阀,冷却的氢气继续通过底部的四通阀,在返回进入容器的底部,加热过程在那里又重新开始。
1.11.1.5.3 再生气流的整定:再生气流控制阀V1是工厂设定的大约打开位置在1-1/2处,启动后可能需要调整V1去达到适当的再生温度;再生塔出口气体温度:82±11℃,冷却器出口气体温度:38℃,干燥器塔内温度:163±28℃,为了最大效益的使用干燥器,应尽可能把再生塔出口温度、冷却器出口气体温度、干燥器塔内温度三相取得平衡;如果控制阀V1设定的适当,在大约加热步骤2小时后应该能够如果以上几个温度没℃的干燥塔出口气体温度,11±82达到.有在温度范围内则需要进行调整。
1.11.1.5.3.1如果再生气流太低:表现为干燥塔出口气体温度相应变低、冷却出口气体温度正常、干燥塔塔内温度变高,这时应当将控制阀V1以1/8转向的增幅来打开阀门,以增加再生气流,在调整之前,应该有15-20分钟的时间稳定温度。
1.11.1.5.3.2 如果再生气流太高:表现为干在塔内气体温度可能太高,变太高或正常(这要根据再生气流变得有多高)、冷却出口气体温度将变太高、干燥塔内温度变太低;这时应当将控制阀V1以1/8转向的减幅来打开阀门,以减少再生气流,在调整之前,应该有15-20分钟的时间稳定温度。
1.11.7 氢气干燥器的定期维护1.11.7.1 每天应检查项目:――检查氢气干燥器运行情况,有无报警信号。
――收集测量和记录疏水阀流出的水量。
每周应检查项目:1.11.1――在四个小时加热期要结束的时候,检验加热器出口温度是否时82±11℃,干燥塔内温度是否是163±28℃。
