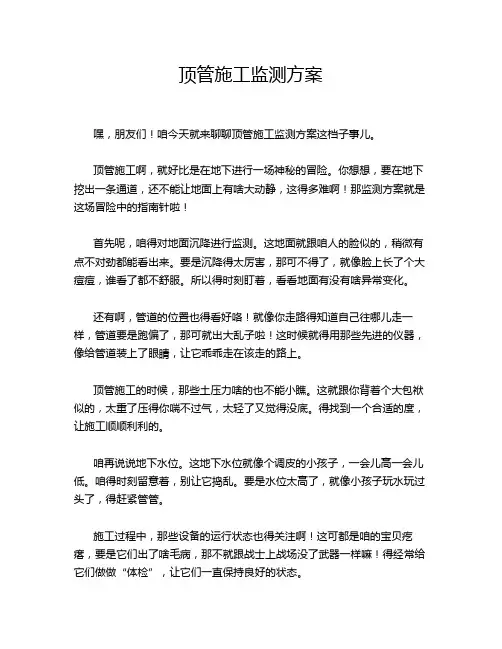

顶管施工监测方案嘿，朋友们！咱今天就来聊聊顶管施工监测方案这档子事儿。
顶管施工啊，就好比是在地下进行一场神秘的冒险。
你想想，要在地下挖出一条通道，还不能让地面上有啥大动静，这得多难啊！那监测方案就是这场冒险中的指南针啦！首先呢，咱得对地面沉降进行监测。
这地面就跟咱人的脸似的，稍微有点不对劲都能看出来。
要是沉降得太厉害，那可不得了，就像脸上长了个大痘痘，谁看了都不舒服。
所以得时刻盯着，看看地面有没有啥异常变化。
还有啊，管道的位置也得看好咯！就像你走路得知道自己往哪儿走一样，管道要是跑偏了，那可就出大乱子啦！这时候就得用那些先进的仪器，像给管道装上了眼睛，让它乖乖走在该走的路上。
顶管施工的时候，那些土压力啥的也不能小瞧。
这就跟你背着个大包袱似的，太重了压得你喘不过气，太轻了又觉得没底。
得找到一个合适的度，让施工顺顺利利的。
咱再说说地下水位。
这地下水位就像个调皮的小孩子，一会儿高一会儿低。
咱得时刻留意着，别让它捣乱。
要是水位太高了，就像小孩子玩水玩过头了，得赶紧管管。
施工过程中，那些设备的运行状态也得关注啊！这可都是咱的宝贝疙瘩，要是它们出了啥毛病，那不就跟战士上战场没了武器一样嘛！得经常给它们做做“体检”，让它们一直保持良好的状态。
你说这顶管施工监测方案重要不重要？那肯定重要啊！这就好比是给施工上了一道保险，让咱心里踏实。
总之呢，顶管施工可不是闹着玩的，监测方案可得好好做，每一个细节都不能马虎。
只有这样，才能保证施工的安全和质量。
咱可不能拿安全开玩笑，对吧？大家都得重视起来，让顶管施工顺顺利利的进行，给我们的城市建设添砖加瓦！原创不易，请尊重原创，谢谢!。
暗挖顶管施工监测专项方案一、背景和目的随着城市化进程的加速，地下管线越来越密集，但由于地面的交通、建筑等因素，地下空间的利用越来越难以进行。
暗挖顶管施工技术作为一种地下管线施工的新技术，在城市建设中起到了重要作用。
然而，由于地下管线的复杂性以及暗挖顶管施工施工的特殊性，对其施工过程进行监测是十分必要的。
因此，制定一套有效的暗挖顶管施工监测专项方案，有助于保障施工的安全和顺利进行。
二、监测内容和方法1.暗挖顶管施工监测目标（1）地下管线的承载情况。
监测地下管线的受力情况，包括沉降、位移等，在施工过程中及时发现问题并采取相应的措施。
（2）土层的变形情况。
监测暗挖顶管施工对土层的影响，包括沉降、压缩等，以确保施工不对土体结构造成破坏。
（3）地下水位的变化情况。
监测施工过程中地下水位的变化，防止水位下降导致井沉，或是水位上升导致施工困难。
2.监测方法（1）传感器监测。
利用压力传感器、位移传感器等，对暗挖顶管施工过程中的地下管线、土层以及地下水位进行监测，并通过数据采集系统实时监测变化情况。
（2）地下影像监测。
利用地下探测技术，如地下雷达、电磁法等，对施工区域进行扫描，通过图像获取相关信息，包括地下管线、土层以及地下水位的情况。
（3）人工巡检。
在施工现场设置巡检人员，定期巡查施工区域，观察地表沉降、井沉以及地下水位变化情况，并及时上报。
三、监测措施和责任分工1.监测设备安装与调试（1）安装传感器设备，并进行校准和调试。
（2）设置数据采集系统，并确保与传感器设备的联通。
（3）确保设备安装的准确性和可靠性，以及数据采集正常工作。
2.监测数据采集与处理（1）负责监测数据的采集，并进行实时处理和存储。
（2）定期对监测数据进行分析和评估，形成监测报告。
3.巡检和监测报告（1）负责巡检施工现场，关注地表沉降、井沉以及地下水位变化情况，并及时上报。
（2）编写监测报告，对监测结果进行分析和评估，提出合理的处理建议。
四、监测频次和应急措施1.监测频次地下管线的监测频次主要根据施工工期和地下管线的复杂程度来确定。

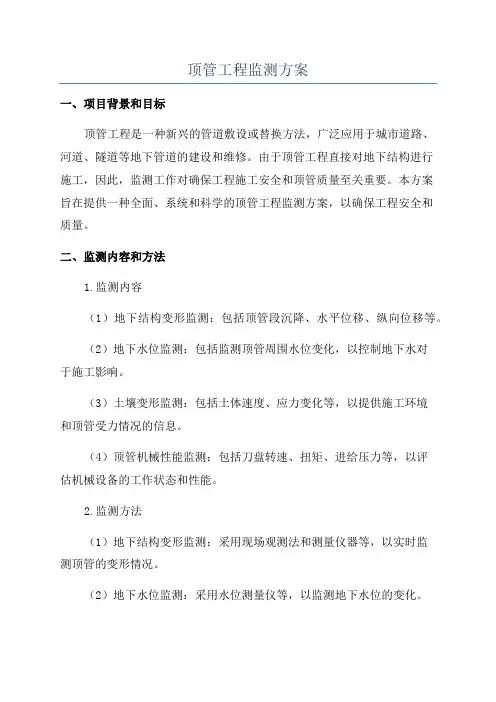

顶管工程监测方案一、项目背景和目标顶管工程是一种新兴的管道敷设或替换方法，广泛应用于城市道路、河道、隧道等地下管道的建设和维修。
由于顶管工程直接对地下结构进行施工，因此，监测工作对确保工程施工安全和顶管质量至关重要。
本方案旨在提供一种全面、系统和科学的顶管工程监测方案，以确保工程安全和质量。
二、监测内容和方法1.监测内容（1）地下结构变形监测：包括顶管段沉降、水平位移、纵向位移等。
（2）地下水位监测：包括监测顶管周围水位变化，以控制地下水对于施工影响。
（3）土壤变形监测：包括土体速度、应力变化等，以提供施工环境和顶管受力情况的信息。
（4）顶管机械性能监测：包括刀盘转速、扭矩、进给压力等，以评估机械设备的工作状态和性能。
2.监测方法（1）地下结构变形监测：采用现场观测法和测量仪器等，以实时监测顶管的变形情况。
（2）地下水位监测：采用水位测量仪等，以监测地下水位的变化。
（3）土壤变形监测：采用挖孔测量、变形测量、压力力学等，以监测土壤的变形情况。
（4）顶管机械性能监测：采用传感器和仪器等，对顶管机械设备进行实时监测。
三、监测程序和方法1.前期准备（1）确定监测目标和内容。
（2）调查研究工程现场地质、水文地质等情况。
（3）选择监测仪器和设备，并组织设备安装和调试。
2.施工前监测（1）进行基准点的测定和标定，以提供施工前地下结构和土壤的参考数据。
（2）安装监测设备，进行仪器校准和检测。
3.施工过程监测（1）实施实时监测和数据采集，记录工程施工过程的变化情况。
（2）根据监测数据分析，提供及时的监测报告和预警。
4.施工后监测（1）对施工后的地下结构、土壤和顶管机械设备进行再次检测和评估。
（2）比对监测结果和前期测量数据，评价工程施工质量和安全性。
四、监测人员和责任1.项目经理：负责整个顶管工程监测的组织与协调。
2.监测员：负责现场监测仪器的安装、操作和数据采集。
3.数据分析员：负责监测数据的分析和报告编写。

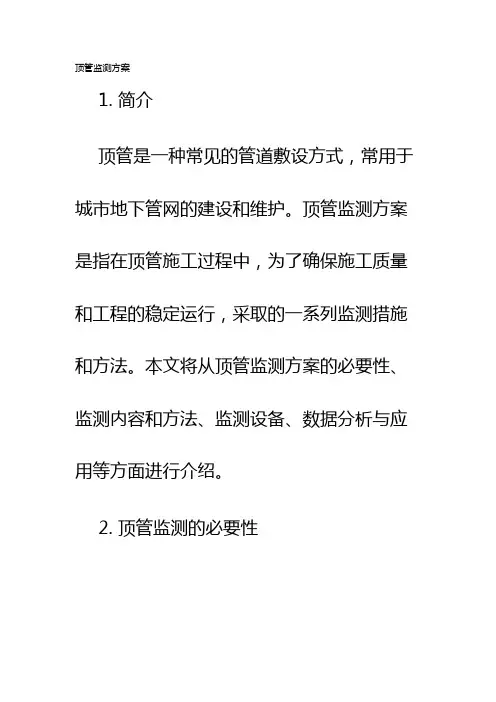

顶管监测方案1. 简介顶管是一种常见的管道敷设方式，常用于城市地下管网的建设和维护。
顶管监测方案是指在顶管施工过程中，为了确保施工质量和工程的稳定运行，采取的一系列监测措施和方法。
本文将从顶管监测方案的必要性、监测内容和方法、监测设备、数据分析与应用等方面进行介绍。
2. 顶管监测的必要性顶管作为一项关系到城市基础设施和民众安全的工程项目，其施工质量和运行稳定性对城市发展具有重要影响。
因此，通过科学合理的顶管监测方案，可以实时掌握施工过程中的各个环节，从而及时发现问题，及时采取相应的措施，确保工程质量和安全性。
3. 监测内容和方法顶管监测主要包括以下几个方面的内容：沉降监测、位移监测、应力监测、渗流监测、裂缝监测等。
其中，沉降监测是最为重要的一项内容，可以通过设置监测点，采用精密水准仪、全站仪等测量仪器进行定期测量。
位移监测主要通过GNSS（全球导航卫星系统）技术实现，可以实时获得顶管的位移情况。
应力监测主要是通过应力计进行实时监测，了解顶管所承受的力学应力变化情况。
渗流监测可以通过地下水位计进行，监测管道周围地下水位的变化情况。
裂缝监测可以通过高精度测量仪器进行，检测顶管周围土体的裂缝情况。
4. 监测设备顶管监测中需要使用的设备有：精密水准仪、全站仪、GNSS测量仪器、应力计、地下水位计、高精度测量仪器等。
这些设备具有高精度、高灵敏度的特点，可以满足监测要求。
在选择设备时，需要根据具体的监测内容和工程要求，选用合适的设备。
同时，在设备使用过程中，需要保证设备的正常运行和准确校准，以确保监测数据的准确性。
5. 数据分析与应用顶管监测数据的分析与应用可以从两个方面进行。
首先，对监测数据进行比对分析，与设计施工方案进行对比，判断工程进展是否符合预期，发现异常情况及时处理。
其次，可以通过对监测数据进行综合分析，得到丰富的工程信息，为类似工程的规划、设计和施工提供参考和经验总结。
6. 使用案例以某城市地铁顶管工程为例，施工单位在进行顶管施工过程中，采用了全面的监测方案。
顶管施工监测方案工程名称：水头污水处理厂配套干管第三标段编制单位：深圳市建业建筑工程有限公司编制人：审核人:审批人：日期：年月日目录1．工程概况2．监测方案的编制依据3．监测方案的编制原则4．顶管施工监测内容和要求5．监测的方法和监测点布置6．目测巡视7．监测频率及报警值8．信息反馈及质量控制9.监测点布置图1．工程概况水头污水处理厂配套干管工程第III标段位于南澳及大鹏街道，起点为南澳富民路,终点为王母河南岸，包括管线工程、截流井、路面破除及恢复、提升泵站和共同沟隧洞等，本方案主要涉及MW23~MW29段管道施工，本段原设计从王母河右岸埋管，右岸为华泰兴厂厂区，由于征地协调困难，将管道改为从王母河左岸埋设，埋管横穿王母河后从污水处理厂外围墙与河堤之间的狭长空地穿过, MW23～MW25段为过河围堰施工，MW25~MW29段考虑埋深达7.3～8.5m，为避免开挖伤及污水处理厂及河堤，该段采用顶管施工.MW25～MW29段顶管长度为300m，采用钢筋混凝土顶管专用管。
设置φ8000工作井一座，φ4000接收井2座，均为沉井施工。
工作井及接收井埋深分别为8.7m、9.3m、8。
0m。
富民路到同富路顶管沿同富路顶进施工，到富民路止顶管长630m,其中437m为DN1200管径，另外193m为DN1350管径,本段地处南澳老街市场，路面宽为12m左右，街道两边建筑密集。
采用机械顶管，设置φ8000工作井2座，φ4000接收井3座，均为沉井施工,工作井及接收井埋深分别为8。
2m、12。
7m、7.5m、13。
1m、12。
6m.2．监测方案的编制依据制定本监测方案的主要依据为：（1)《工程测量规范》（GB50026—2007）；（2）《建筑变形测量规范》（JGJ 8-2007）;（3）《城市测量规范》（CJJ8-99）；(4）《城市地下水动态观测规程》（CJJ/T76—98）；（5）《岩土工程勘察规范》（GB50021—2001）;（6)本工程招标、设计等有关资料。

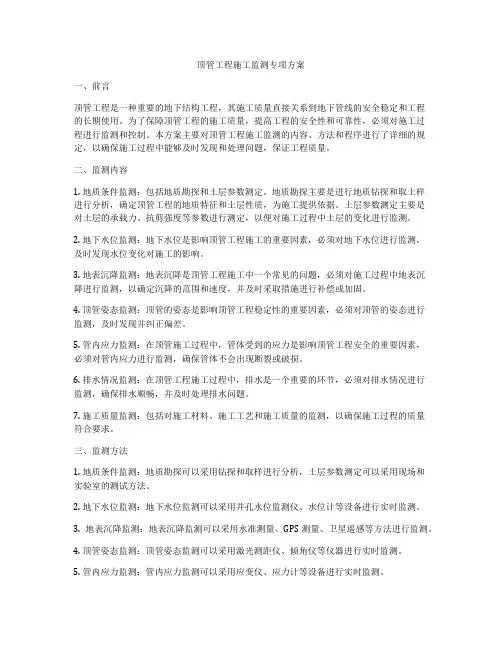

顶管工程施工监测专项方案一、前言顶管工程是一种重要的地下结构工程，其施工质量直接关系到地下管线的安全稳定和工程的长期使用。
为了保障顶管工程的施工质量，提高工程的安全性和可靠性，必须对施工过程进行监测和控制。
本方案主要对顶管工程施工监测的内容、方法和程序进行了详细的规定，以确保施工过程中能够及时发现和处理问题，保证工程质量。
二、监测内容1. 地质条件监测：包括地质勘探和土层参数测定。
地质勘探主要是进行地质钻探和取土样进行分析，确定顶管工程的地质特征和土层性质，为施工提供依据。
土层参数测定主要是对土层的承载力、抗剪强度等参数进行测定，以便对施工过程中土层的变化进行监测。
2. 地下水位监测：地下水位是影响顶管工程施工的重要因素，必须对地下水位进行监测，及时发现水位变化对施工的影响。
3. 地表沉降监测：地表沉降是顶管工程施工中一个常见的问题，必须对施工过程中地表沉降进行监测，以确定沉降的范围和速度，并及时采取措施进行补偿或加固。
4. 顶管姿态监测：顶管的姿态是影响顶管工程稳定性的重要因素，必须对顶管的姿态进行监测，及时发现并纠正偏差。
5. 管内应力监测：在顶管施工过程中，管体受到的应力是影响顶管工程安全的重要因素，必须对管内应力进行监测，确保管体不会出现断裂或破损。
6. 排水情况监测：在顶管工程施工过程中，排水是一个重要的环节，必须对排水情况进行监测，确保排水顺畅，并及时处理排水问题。
7. 施工质量监测：包括对施工材料、施工工艺和施工质量的监测，以确保施工过程的质量符合要求。
三、监测方法1. 地质条件监测：地质勘探可以采用钻探和取样进行分析，土层参数测定可以采用现场和实验室的测试方法。
2. 地下水位监测：地下水位监测可以采用井孔水位监测仪、水位计等设备进行实时监测。
3. 地表沉降监测：地表沉降监测可以采用水准测量、GPS测量、卫星遥感等方法进行监测。
4. 顶管姿态监测：顶管姿态监测可以采用激光测距仪、倾角仪等仪器进行实时监测。
顶管施工监测监控措施为保证施工安全，并做到及时报警需进行基坑、地表变形观察。
通过监测资料与设计参数的对比，可以分析设计的正确性与合理性，科学合理地安排下一步工序。
必要时，通过及时修改设计，使之更加合理，施工也更加安全。
工程的现场监测采用仪器监测与巡视检查相结合的方法。
1监测仪器水准仪、全站仪、棱镜2工作井沉降监测2.1测点布置2.2监测与巡视根据《建筑基坑工程检测技术规范》GB50497-2009对基坑进行监测，监测报警值及监测频率如下：基坑及支护结构监测报警值本工程基坑安全等级为三级，根据规范要求，顶管工作井监测周期如下：（1）顶管工作井开挖深度≤5m时，为1次/2天；（2）顶管工作井开挖深度＞5m至槽底时，为1次/1天；（3）顶管施工时间≤7d，1次/1天；（4）顶管施工时间7～14d，1次/2天；（5）顶管施工时间14～28d，1次/5天；（6）顶管施工时间＞28d，1次/10天。
（7）基坑工程的现场监测采用仪器监测与巡视检查相结合的方法，开挖后每天派人到现场巡视，巡视工作内容如下：1）基坑有无涌土、流砂、管涌。
2）开挖后暴露的土质情况与岩土勘察报告有无差异；3）基坑开挖分段长度及分层厚度是否与设计要求一致，有无超长、超深开挖；4）场地地表水、地下水排放状况是否正常5）基坑周围地面堆载情况，有无超堆荷载。
6）周边道路（地面）有无裂缝、沉陷；7）基准点、测点完好状况；8）有无影响观测工作的障碍物；9）监测元件的完好及保护情况。
巡视检查对自然条件、支护结构、施工工况、周边环境、监测设施等的检查情况进行详细记录。
如发现异常，应及时通知委托方及相关单位。
巡视检查记录应及时整理，并与仪器监测数据综合分析。
3地表沉降监测地面最终沉降控制值按照隆起不大于10mm，沉降不大于30mm控制,沉降速率不大于3mm/天。
3.1监测范围本工程施工范围内均为规划拆迁范围，并结合以往类似工程的一些经验，确定本次监测范围为顶管中心轴线处地面。

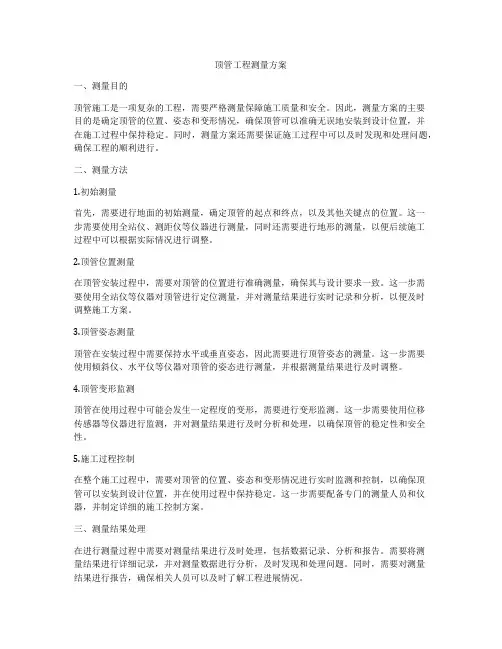

顶管工程测量方案一、测量目的顶管施工是一项复杂的工程，需要严格测量保障施工质量和安全。
因此，测量方案的主要目的是确定顶管的位置、姿态和变形情况，确保顶管可以准确无误地安装到设计位置，并在施工过程中保持稳定。
同时，测量方案还需要保证施工过程中可以及时发现和处理问题，确保工程的顺利进行。
二、测量方法1.初始测量首先，需要进行地面的初始测量，确定顶管的起点和终点，以及其他关键点的位置。
这一步需要使用全站仪、测距仪等仪器进行测量，同时还需要进行地形的测量，以便后续施工过程中可以根据实际情况进行调整。
2.顶管位置测量在顶管安装过程中，需要对顶管的位置进行准确测量，确保其与设计要求一致。
这一步需要使用全站仪等仪器对顶管进行定位测量，并对测量结果进行实时记录和分析，以便及时调整施工方案。
3.顶管姿态测量顶管在安装过程中需要保持水平或垂直姿态，因此需要进行顶管姿态的测量。
这一步需要使用倾斜仪、水平仪等仪器对顶管的姿态进行测量，并根据测量结果进行及时调整。
4.顶管变形监测顶管在使用过程中可能会发生一定程度的变形，需要进行变形监测。
这一步需要使用位移传感器等仪器进行监测，并对测量结果进行及时分析和处理，以确保顶管的稳定性和安全性。
5.施工过程控制在整个施工过程中，需要对顶管的位置、姿态和变形情况进行实时监测和控制，以确保顶管可以安装到设计位置，并在使用过程中保持稳定。
这一步需要配备专门的测量人员和仪器，并制定详细的施工控制方案。
三、测量结果处理在进行测量过程中需要对测量结果进行及时处理，包括数据记录、分析和报告。
需要将测量结果进行详细记录，并对测量数据进行分析，及时发现和处理问题。
同时，需要对测量结果进行报告，确保相关人员可以及时了解工程进展情况。
四、安全措施在进行测量过程中需要严格遵守相关的安全规定，确保测量过程中不发生安全事故。
需要对测量人员进行专门的培训，并配备必要的安全设备，以确保测量过程安全可靠。
五、总结顶管工程测量方案是复杂工程中非常重要的一部分，可以确保工程的顺利进行和施工质量的保障。

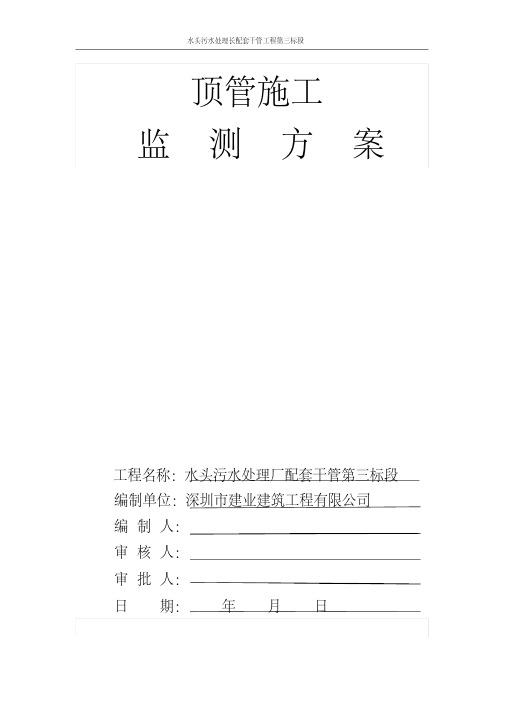

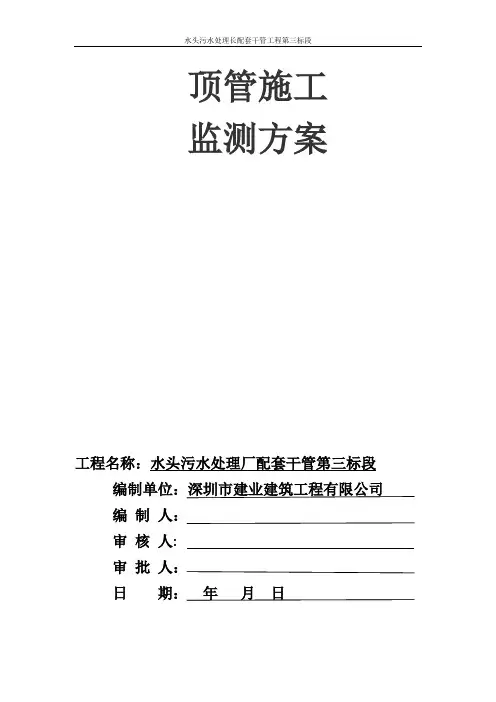

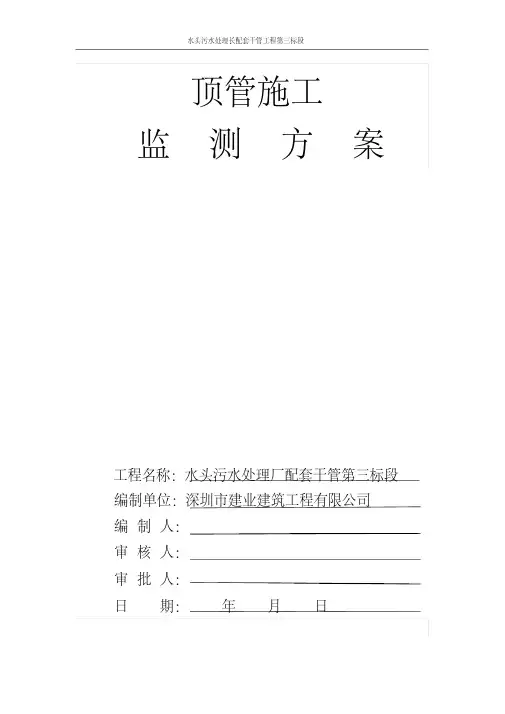

顶管施工监测方案工程名称：水头污水处理厂配套干管第三标段编制单位：深圳市建业建筑工程有限公司编制人：审核人：审批人：日期：年月日目录1．工程概况2．监测方案的编制依据3．监测方案的编制原则4．顶管施工监测内容和要求5．监测的方法和监测点布置6．目测巡视7．监测频率及报警值8．信息反馈及质量控制9.监测点布置图1．工程概况水头污水处理厂配套干管工程第III标段位于南澳及大鹏街道，起点为南澳富民路，终点为王母河南岸，包括管线工程、截流井、路面破除及恢复、提升泵站和共同沟隧洞等，本方案主要涉及MW23~MW29段管道施工，本段原设计从王母河右岸埋管，右岸为华泰兴厂厂区，由于征地协调困难，将管道改为从王母河左岸埋设，埋管横穿王母河后从污水处理厂外围墙与河堤之间的狭长空地穿过, MW23~MW25段为过河围堰施工，MW25~MW29段考虑埋深达7.3~8.5m，为避免开挖伤及污水处理厂及河堤，该段采用顶管施工。
MW25~MW29段顶管长度为300m，采用钢筋混凝土顶管专用管。
设置φ8000工作井一座，φ4000接收井2座，均为沉井施工。
工作井及接收井埋深分别为8.7m、9.3m、8.0m。
富民路到同富路顶管沿同富路顶进施工，到富民路止顶管长630m，其中437m为DN1200管径，另外193m为DN1350管径，本段地处南澳老街市场，路面宽为12m左右，街道两边建筑密集。
采用机械顶管，设置φ8000工作井2座，φ4000接收井3座，均为沉井施工，工作井及接收井埋深分别为8.2m、12.7m、7.5m、13.1m、12.6m。
2．监测方案的编制依据制定本监测方案的主要依据为：（1）《工程测量规范》（GB50026-2007）；（2）《建筑变形测量规范》（JGJ 8-2007）；（3）《城市测量规范》（CJJ8-99）；（4）《城市地下水动态观测规程》（CJJ/T76-98）；（5）《岩土工程勘察规范》（GB50021-2001）；（6）本工程招标、设计等有关资料。
3．监测方案的编制原则根据本工程特点和对监测的技术要求并结合施工现场实际情况，监测工作应按以下要求进行：（1）顶管本身及其周围60°角范围内的建筑物作为本工程监测对象；（2）设置的监测内容和监测项目必须符合有关规范及设计要求，并能结合现场实际全面反映工程施工过程中顶管本身和工程环境的变化情况；（3）采用的监测方法、仪器、材料和监测频率应符合设计和规范要求；（4）监测数据的测试、采集应做到全面、及时、准确；监测数据的整理和提交应满足信息化施工的要求。
4．顶管施工监测内容和要求现场施工中，要求通过适当的监测手段，随时掌握周边环境的变化以及顶管通过路面的稳定状态，为设计和施工提供信息。
通过反馈，及时修改，优化支护方案，改善施工工艺，预防事故；同时，监测资料还可作为检验和评价支护结构稳定性的依据。
结合本工程实际，监测项目主要内容如下:1.顶管通过路线的路面水平位移监测。
2. 顶管通过路线的路面沉降监测。
3．周边建筑物沉降监测。
4.目测巡视。
5．监测的方法和监测点布置5.1顶管施工通过路线路面的水平位移监测。
对处于顶管施工影响范围内的路面直接埋设监测点进行监测，监测点固定好后，用水准仪测得监测点的初始标高。
由于顶管的施工过程中受挤土效应，施工顶管会产生相应位移，故在顶管施工路线通过的路面直接进行水平位移监测，对判定顶管支护结构安全具有重要作用，路面位移监测点设置要求为纵向间距20m,横向间距5m。
仪器：科力达KTS422RL型精密免棱镜全站仪加对中杆；精度：±0.2″5.2顶管施工通过路线路面的沉降监测同时在顶管施工影响范围内的路面还需要进行沉降监测，对判定支护结构的竖向沉降具有重要作用。
在顶管施工路线通过的路面直接埋设监测点用水准仪直接测定其标高，通过其监测判定推进和支护安全具有重要意义。
路面沉降监测点设置要求为纵向间距20m,横向间距5m。
仪器：苏一光DSZ2+FS1型精密水准仪；精度：±0.7mm/km。
5.3周边建筑物沉降监测1、对处于顶管施工影响范围以内的建筑物埋设直接监测点进行监测，监测点固定好后，用水准仪测得监测点的初始标高，定其建筑物的沉降。
由于华泰兴顶管处于王母河左岸，顶管施工影响范围以内没有建筑物，故不考虑建筑物的沉降监测，同富路到富民路顶管处于南澳市场街，道路狭窄，两侧为居民楼及商铺，故距离管线60°角范围内的建筑物均需设置沉降观测点。
仪器：（1）苏一光DSZ2+FS1型精密水准仪（配FS1测微器装置）；精度：±0.7mm/km。
（2）2米铟钢水准尺。
2、建筑物沉降观测采用二级水准测量，观测设备所采用的观测方法，沉降点的布设按《建筑变形测量规范》（JGJ 8－2007）中的有关规定和要求，基准控制点要保持其稳定性，应选设在变形影响范围之外的位置且不少于3个。
现场采用长、宽40×60cm混凝土浇注埋设基准点。
3、观测点则需选设在变形体上能反映变形特征的代表性位置和变形明显的部位。
4、沉降观测标志的立尺部位应加工成半球形或有明显的突出点，并涂上防腐剂。
标志的埋设位置应避开如雨水管、窗台线、暖气片、暖水管、电气开关等有碍设标与观测的障碍物。
5、建筑物的四角，大转角处及沿外墙每10米-20米处。
并应视立尺需要离开墙（柱）面和地面一定距离（具体沉降观测点位参见设计要求）。
6、降观测点的观测采用以水准基准点为起始点的水准闭合环线进行观测，同时采取固定专人，固定仪器设备，固定观测路线等措施，提高观测精度。
7、观测时仪器应避免安置在有空压机、搅拌机、卷扬机等振动影响的范围内，塔式起重机等施工机械附近也不宜设站。
8、每次观测应记载施工进度、建筑物倾斜裂缝等各种影响沉降变化和异常的情况。
5.4观测周期及稳定阶段判定：（1）本工程沉降观测应随施工进度及时进行，施工开始之前，按沉降观测点位设计图纸埋设择沉降观测点并记录初读数；施工期间的沉降观测根据顶进情况进行观测：埋设好沉降观测点。
（2）施工过程中若暂停工，在停工时及重新开工时应各观测一次。
停工期间可每隔2—3个星期观测一次。
（具体情况视现场而定）。
（3）在观测过程中，若有顶管施工附近地面荷载突然增减、施工四周大量积水、长时间连续降雨等情况，均应及时增加观测次数。
当建筑物突然发生大量沉降、不均匀沉降或严重裂缝时，应立即进行一天2次或一天1次的连续观测。
（4）当发现突然发生大量沉降、不均匀沉降或严重裂缝时，应立即进行重复观测以加以证实，并提高观测频率。
在认为有发生危险事故征兆时，要及时向有关部门反映。
（5）建筑沉降是否进入稳定阶段，应由沉降量与时间关系曲线判定。
当最后100d的沉降速率小于0.01～0.04mm/d，可认为已进入稳定阶段，具体取值宜根据地基土的的压缩性确定。
5.5观测精度：（1）根根据《建筑变形测量规范》（JGJ 8－2007）中的有关规定，确定沉降观测按二级变形测量级别的技术要求施测，观测点测站高差中误差为±0.5mm，基辅分划读数之差限差为0.5 mm，基辅分划所测高差之差限差为0.7 mm，环线闭合差不大于1.0 mm，单程双测站所测高差较差不大于0.7 mm，检测已测测段高差之差不大于1.5 mm(n为测段站数)。
（2）沉降观测使用苏州一光仪器有限公司产DSZ2型（编号248704）自动安平水准仪+FS1型（编号105507）测微器，配合2米铟瓦水准尺进行，使用前均检校。
5.6质量控制措施：（1）现场人员安排：专业测量人员1名，专业技术人员1名，熟练工人1名。
（2）观测前对所有仪器和设备进行检验校正，确保其精度。
现场观测时仪器架设牢固。
（3）观测资料、原始记录、计算数据和图表成果要校核无误后方能使用。
5.7观测成果提交：（1）沉降观测点位置图；（2）沉降观测成果表；（3）沉降速率、时间、沉降量曲线图；（4）沉降观测分析报告；6.目测巡视采用仪器进行监测是基坑监测不可缺少的重要手段，但由于仪器监测毕竟有限，不可能覆盖基坑变化的所有地方，因此，作为补充，由有经验的工程师定期进行现场目测巡视检查是非常必要。
6.1、支护结构（1）支护结构成型质量；（2）支护有无裂缝出现；（3）顶管施工过程中有无涌土、流沙、管流。
6.2施工工况（1）顶管施工后暴露的土质情况与岩土勘察报告有无差异；（2）场地地表水地下水排放状况是否正常；（3）顶管周边地面有无超载。
6.3周边情况（1）周边建筑有无新增裂缝出现；（2）周边道路（地面）有无裂缝沉陷；6.4监测设施监测频率应根据实际受施工影响的情况进行调整，遇到较大降雨时以及观测值达到预警值时观测加密。
当顶管施工全线贯通后，整个管线监测工程遂告结束。
其它未详部分由有关方面（业主、设计、监理、施工、）各方共同研究后决定。
具体实施中，将以上述有关警戒值的80%作为预警值，此举可为有关单位和部门分析情况和采取制止险情的措施争取到宝贵的时间。
8．信息反馈及质量控制8.1 信息反馈监测数据经整理后以“日报表”的形式上报相关部门；当实测数据达到(或超过)“报警值”时，即刻向相关负责人口头报警，以便及时采取相应措施确保施工和周围环境的安全，监测方则以最快方式提交“日报表”，在日报表上对超限数据会以明显的示警标记提示。
8.2 质量控制（1）在进行测读监测数据之前，对各种仪器进行全面检查和标定，保证仪器的正常工作，消除不应有的误差；（2）岗位责任到人，定人定仪器进行测量，减少人为误差；（3）测读取得的数据必须进行检查和审核，确保数据的准确性；（4）公司质检部门将随时对监测数据进行抽查。
9.附图（详见顶管周边环境图）。
