火灾报警显示盘安装使用说明书1、概述JB-XSP-XY（III）火灾显示盘，内含微型单片机，电子编码。
有独立的接收与控制系统。
主要用于对控制器发来的火灾报警信号进行显示。
该显示盘由报警控制器供电。
它有很强的抗干扰措施，能够确保外部设备的动作可靠。
其尺寸及外形见图一所示。
2、性能特点2.1 二总线+DC24V，电子编码设定地址。
2.2 以路—号形式显示报警控制器发来的火灾报警地址。
2.3 内含8位微型单片机，具有可靠接收输入信号功能。
2.4 采用特殊的屏蔽处理，可有效抑制电磁干扰。
2.5 具有良好的抗潮湿，抗腐蚀能力。
3、技术指标3.1 工作环境：温度：0 ~ +50℃；相对湿度：≤95%RH3.2 线制：二总线+DC24V3.3工作电流：＜0.4 mA3.4工作电压：DC24V3.5工作状态显示：运行指示灯绿色，消声指示灯黄色，火警指示灯红色。
4、使用方法4.1地址码设置：将编码器接入总线输入端，对其进行地址码设置。
设置时类型码可忽略。
4.2查看地址码：显示盘在正常运行时，按“查阅”键可查看该显示盘的设置地址。
4.3消声操作：当有火警显示时，按消声键可消除声音报警，消声指示灯亮。
4.4查看火警：当火警数大于1个时，按“查阅”键可查看火警总数和全部火警信息。
4.5自检操作：显示盘在正常运行时，按自检键可对显示盘的显示器件进行功能检查。
5、安装5.1 显示盘有3个安装孔，可用螺钉固定在墙壁上或其他位置。
安装尺寸见图二。
5.2连接导线从进出线孔穿入并如图二所示，与相应端子正确连接。
5.3对布线的要求：总线：采用双色双绞铜导线截面≥1.0平方毫米、耐压≥250V或双芯屏蔽线截面≥0.75平方毫米、耐压≥250V。
连接导线的长度应以总电阻小于20Ω为限，否则应增大导线的线径。
5.4显示盘的输入线应单独穿管，严禁与高压、高频线混穿。
图一：外型尺寸图图二：安装尺寸图。
火灾显示盘说明书火灾显示盘说明书一、产品概述火灾显示盘是一种用于显示火灾报警系统工作状态和火灾信息的设备。
它可以与火灾报警控制器相连，接收并显示控制器发送的火灾报警信息，同时也可以通过自身的按键和显示屏进行控制和查询。
本说明书旨在向用户提供火灾显示盘的使用说明、注意事项、维护方法等相关信息，以帮助用户正确使用和维护该设备。
二、产品特点1.采用高亮度LED显示屏，显示清晰、直观。
2.具有多种显示模式，可显示火灾报警信息、设备状态信息、故障信息等。
3.具有声音报警功能，可在火灾发生时发出声音提示。
4.具有消音、复位等功能，方便用户操作。
5.采用模块化设计，易于安装和维护。
三、使用方法1.安装与连接火灾显示盘应安装在易于观察和操作的位置，一般安装在墙面或柱子上。
在安装时，应按照说明书的要求正确连接电源线和信号线。
电源线的接线应符合国家电气安装规范，信号线应连接到火灾报警控制器的相应输出端口。
2.开机与关机按下火灾显示盘上的电源开关，即可开机。
开机后，显示屏将显示初始画面。
在初始画面下，可以通过按键进入主菜单，进行各项操作。
关机时，只需再次按下电源开关即可。
3.操作与查询火灾显示盘的操作和查询主要通过按键和显示屏完成。
在初始画面下，按下“菜单”键进入主菜单，然后通过“上”、“下”、“左”、“右”四个方向键选择需要的操作项，按下“确认”键进入相应的子菜单或执行相应的操作。
在子菜单下，可以通过方向键选择需要查询或设置的参数，按下“确认”键即可查询或设置。
在查询或设置完成后，按下“返回”键返回上一级菜单或初始画面。
4.注意事项在使用火灾显示盘时，应注意以下几点：（1）火灾显示盘应安装在干燥、通风、无尘的环境中，避免阳光直射和高温。
（2）在使用过程中，应保持火灾显示盘的清洁和干燥，避免水、灰尘等进入设备内部。
（3）在使用过程中，应避免用力按压按键或用尖锐物品划伤显示屏。
（4）在使用过程中，如果发现异常情况，如显示屏不亮、按键失灵等，应及时联系售后人员进行维修或更换。
一、概述TX3404火灾显示盘是用单片机设计开发的二线制汉字式火灾显示盘，用来显示已报火警的前端位置编号及其汉字信息并同时发出声光报警信号。
它通过通讯总线与我司火灾报警控制器相连，处理并显示控制器传送过来的数据。
当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘用以显示报警信息。
二、特点1.二总线，无极性2.液晶全中文显示3.可与报警控制器同步发出声光报警信号4.具有消音、上翻、下翻、查询四个操作功能键5.可通过编码器进行地址编写三、技术参数1.工作电压：总线电压：总线24V允许范围：15V~28V2.工作电流：总线监视电流≤6.5mA总线报警电流≤7.5mA3.可显示报警条数：1024条4.通讯距离：＜1500米5.每回路最多可配接10个火灾显示盘6.使用环境：温度-10℃～55℃，相对湿度≤95%RH（40±2℃），不凝露7.颜色：ABS，象牙白8.重量：约300g9.外形尺寸：180mm×110mm×44mm10.执行标准：GB17429-2011四、结构特征和工作原理4.1.TX3404火灾显示盘的外形尺寸如图4.1：（单位mm）Z1Z2液晶显示屏图4.1外形尺寸图4.2.工作原理本火灾显示盘无需24V 供电线，通过通讯总线供电，回路总线与控制器通讯；采用32位处理器驱动液晶屏显示相应信息；采用16位处理器驱动相应的声光指示。
五、使用与操作5.1.指示灯火灾显示盘正面有四个LED 灯，分别为运行指示灯，消音指示灯，火警指示灯，通讯指示灯。
运行指示灯用于指示火灾显示盘是否正在运行，灯亮表示运行；消音指示灯用于指示火灾显示盘是否处于消音状态，灯亮表示处于消音状态；火警指示灯用于指示火灾显示盘是否有火警信息，灯亮表示有火警；通讯指示灯用于指示火灾显示盘与控制器通讯是否正常，当控制器巡检火灾显示盘时，通讯指示灯闪烁一次。
5.2.键盘操作火灾显示盘有四个按键，分别为消音，查询，上翻，下翻。

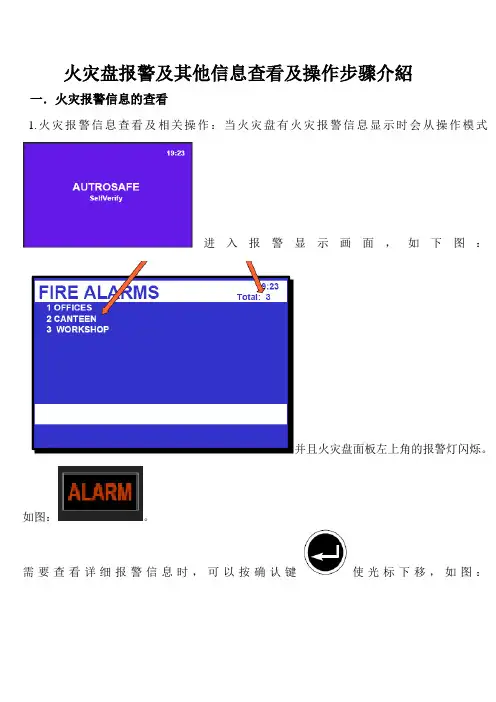

火灾盘报警及其他信息查看及操作步骤介紹一．火灾报警信息的查看1.火灾报警信息查看及相关操作：当火灾盘有火灾报警信息显示时会从操作模式进入报警显示画面，如下图：并且火灾盘面板左上角的报警灯闪烁。
如图：。
需要查看详细报警信息时，可以按确认键使光标下移，如图：然后可以按选择键上下移动光标至需要查看的报警信息上。
1）.按1字符键显示报警探头的具体信息。
注意：在图上最下面一条光标是指令行，根据上部光标所在位置不同会显示不同的操作指令可以使用相应字符键来选择指令操作。
2）直接再按一次确认键，进入详细火区及是否激活输出显示画面。
如果需要看探头信息可以按1字符键来查看。
2.火灾报警时的操作和复位：当有火灾报警时，可以先按火灾消音键使报警灯停止闪烁，蜂鸣器静音，在现场确认火灾状况已经排除后，然后再按复位键。
使系统重置现场探头的状态。
注意：复位操作，需要至少2级的操作权限，才可以使用。
二：预报警的查看和操作.1.预报警的查看：当出现预报警时，如图并且蜂鸣器会鸣叫。
可以按消音键消音，然后按确认键使光标下移再用选择键移动光标到你需要查看的预报警信息上再按确认键进入查看详细信息。
2.复位操作：如现场确认已消除报警源或没有火灾状况，可以直接按复位键复位。
重置探头到正常状态。
三：故障信息的查看和操作1.故障的查看：当出现故障信息时如图并且面板上的故障灯闪烁，蜂鸣器鸣叫。
可以先按消音键消音。
然后按确认键下移光标，如图：再按选择键移动光标到你需要的故障信息上再按确认键进入查看详细信息。
如图：在看过故障详细信息后，根据指令行上的显示的指令按3字符键接受故障报警，可以使闪烁的故障灯和闪烁的故障显示信息停止闪烁，用以区别已经查看的故障信息和还没有查看的故障信息。
2.复位操作：对于已经至现场排除但在火灾盘上还是显示着的故障，可以通过直接按复位键就可以消除故障报警。
3.常见故障信息的分析及解决：1）故障详细显示画面上的内容的定义及分析。
如图：A．其中故障的类型，直接提示了所发生故障的是什么，如：回路故障（Loop），探头或者单个输入点以及输出点的故障（Point），电源故障（Power）。

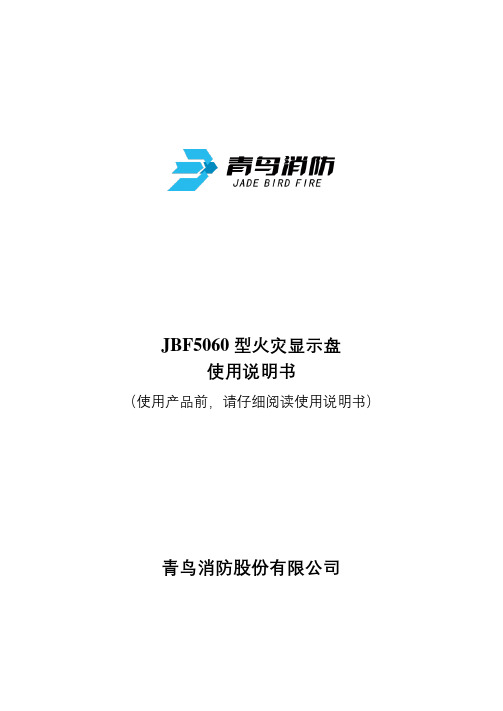

JBF5060型火灾显示盘使用说明书（使用产品前，请仔细阅读使用说明书）青鸟消防股份有限公司一、产品概述JBF5060型火灾显示盘用于对楼层或某个防火区内的火灾报警信息进行重复显示。
当火灾报警控制器产生报警时，火灾报警控制器同时把报警信号传输到对应防火区域的火灾显示盘上，显示盘会显示相关报警信息并发出报警声响。
JBF5060型火灾显示盘的设计、制造和检定符合国标《GB 17429-2011 火灾显示盘》的要求。
二、主要功能⚫可配接JBF-11SF、JBF50系列火灾报警控制器，采用段码式液晶，显示信息丰富，显示效果清晰。
⚫层显采用两线制，直接接于回路线上，编址范围201-215。
⚫可实现本回路、跨回路、跨机报警。
⚫具备日期、时钟显示，并自动与报警主机校时，无需单独设置。
⚫调试时仅需设置本机地址即可，回路号、机器号可自动从主机获得。
⚫采用联动编程形式进行报警点位设置即可，集中调试，简化调试方式，提高调试效率。
⚫层显可自动识别报警类型，仅显示火警信息，消火栓按钮报警、模块联动信息不做显示（输入模块如需显示，需将模块设置为中继模块类型），可自动识别手报类型，无需单独设置。
三、主要参数四、安装与布线 ⚫ 端子L1和L2分别接于回路总线，不区分极性；⚫安装时先将底座固定于86盒，然后将层显盖在底座上即可；五、功能操作 5.1功能界面拓扑图5-1功能界面拓扑图5.2主功能界面主界面有时钟界面、地址界面两种界面如图5-2所示，可通过同时按“∧”、“∨”键进行切换，地址界面格式为“机器号-回路号-地址号”。
(a)时钟界面 （b ）地址界面图5-2主界面2020年01月01日00：0000-00-200在主界面下，按“查询（返回）”键进入密码输入界面图5-3所示，操作“∧”、“∨”键输入数字，按“消音（确认）”键移动光标，光标移动至最右边时按“消音（确认）”键完成密码输入确认。
除火警界面以外，其它操作都需要输入密码，密码分为两级，一级密码为“111”，二级密码为“999”，密码不可修改。

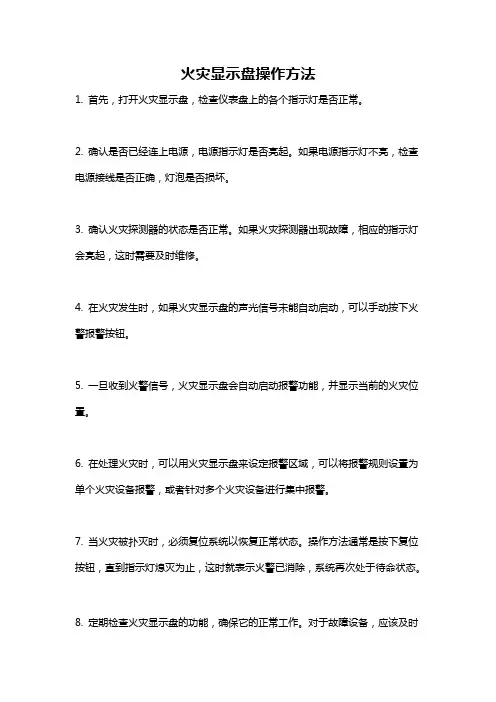

火灾显示盘操作方法
1. 首先，打开火灾显示盘，检查仪表盘上的各个指示灯是否正常。
2. 确认是否已经连上电源，电源指示灯是否亮起。
如果电源指示灯不亮，检查电源接线是否正确，灯泡是否损坏。
3. 确认火灾探测器的状态是否正常。
如果火灾探测器出现故障，相应的指示灯会亮起，这时需要及时维修。
4. 在火灾发生时，如果火灾显示盘的声光信号未能自动启动，可以手动按下火警报警按钮。
5. 一旦收到火警信号，火灾显示盘会自动启动报警功能，并显示当前的火灾位置。
6. 在处理火灾时，可以用火灾显示盘来设定报警区域，可以将报警规则设置为单个火灾设备报警，或者针对多个火灾设备进行集中报警。
7. 当火灾被扑灭时，必须复位系统以恢复正常状态。
操作方法通常是按下复位按钮，直到指示灯熄灭为止，这时就表示火警已消除，系统再次处于待命状态。
8. 定期检查火灾显示盘的功能，确保它的正常工作。
对于故障设备，应该及时
维修或更换。
前言ZH8230火灾显示盘是山东众海公共安全器材有限公司最新研制的ZH8000系列智能消防报警控制系统的配套产品。
用于楼层或防火分区火灾报警信息的显示。
该产品采用数码管显示，外型小巧美观，直接与ZH8000系列控制器报警总线连接，无需其它现场总线介入。
由于优先采用了消防控制系统提供的24V 直流电源供电，安装更加安全，方便。
在您开始使用本产品前，请认真阅读说明书。
1．安装方法：1．1将显示盘顶盖与底座分离，报警总线及24V电源线穿过底座进线孔后,将显示盘底座牢固的安装在恰墙面上，。
1．2观察顶盖背面接线端子，按图1所示，接好24V电源线及报警总线。
注意：24V电源线有极性，报警总线无极性，不可接错。
图1：接线示意图1．3确认连线正确后，将开关打至“开”状态。
将顶盖与底座重新安装在一起，并固定好顶盖两侧与底座的配套螺丝。
2．特点z直接连接在报警总线上，读取火警信息。
z采用DC24V电源供电。
z显示范围大，可以显示该回路中的所有火警信息（最大为251点）。
z软件设定地址编号及监视区域，可以隔离其中任意报警点。
z提供密码保护功能，防止非专业人员误操作。
3．用途安装于每个楼层或防火分区，用于显示本区域内（必须连接在同一回路中）各种前端产品的火警信息。
控制器每一回路所接显示盘数量不限，建议其监视面积应满足国标中对防火分区的划分要求。
能够接收控制器发出的火警信息及消音，复位等命令；当有火警时启动声音信号，并伴有光指示，数码管显示相应报警信息。
自检功能：可对数码管及声、光信号进行自检。
复位功能：可使显示盘重新处于监视状态，但此功能受密码保护，防止非专业人员误操作。
编程功能：可对显示盘编号，监视区域，房间号，隔离地址等进行软件编程，此功能受密码保护。
4．技术指标z工作电压：DC24V；z静态监视电流：≤50mA；z报警或自检电流：≤200mA；z显示范围：≤251点；z显示方式：三位数码管显示地址号或四位数码管显示房间号；z线制：1.与控制器报警总线连接，选用RVS双绞线，线径≥1.5mm,金属管或阻燃管附设，回路电阻<40Ω,线间电容<0.3µF，总线长度≤3000m;2.DC24V电源线二根；z使用环境：温度0℃-45℃;z相对湿度≤85%；5. 控制器设置本产品需与我公司生产的ZH8000系列控制器配套使用，您需要在控制器的“器件设置”中，将显示盘地址号对应的“类型”项设置为：20 显示盘，否则显示盘不能正常工作。
