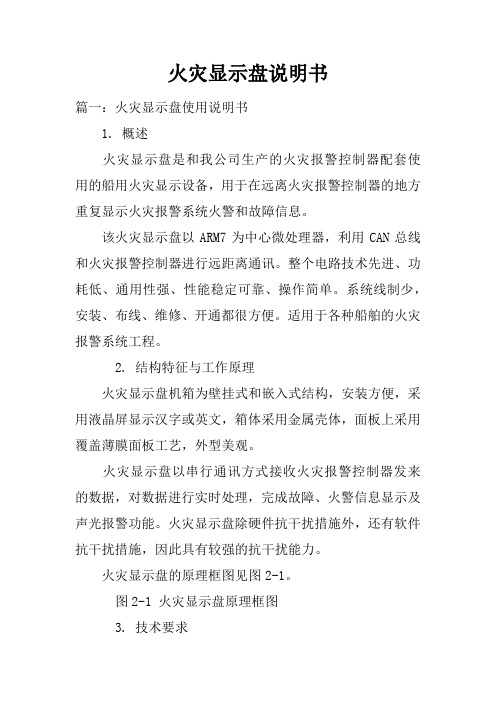

火灾显示盘说明书篇一：火灾显示盘使用说明书1. 概述火灾显示盘是和我公司生产的火灾报警控制器配套使用的船用火灾显示设备，用于在远离火灾报警控制器的地方重复显示火灾报警系统火警和故障信息。

该火灾显示盘以ARM7为中心微处理器，利用CAN总线和火灾报警控制器进行远距离通讯。

整个电路技术先进、功耗低、通用性强、性能稳定可靠、操作简单。

系统线制少，安装、布线、维修、开通都很方便。

适用于各种船舶的火灾报警系统工程。

2. 结构特征与工作原理火灾显示盘机箱为壁挂式和嵌入式结构，安装方便，采用液晶屏显示汉字或英文，箱体采用金属壳体，面板上采用覆盖薄膜面板工艺，外型美观。

火灾显示盘以串行通讯方式接收火灾报警控制器发来的数据，对数据进行实时处理，完成故障、火警信息显示及声光报警功能。

火灾显示盘除硬件抗干扰措施外，还有软件抗干扰措施，因此具有较强的抗干扰能力。

火灾显示盘的原理框图见图2-1。

图2-1 火灾显示盘原理框图3. 技术要求3.1环境条件3.1.1 正常大气条件环境温度 15～35 ℃相对湿度 45%～75%气压 86～106kPa 3.1.2 额定环境条件环境温度 0～40℃相对湿度90%～95%(40±2℃)电源DC24±3V 3.2．功耗（平均值）监控电流报警电流IP20（嵌入式） IP44（壁挂式）3.4.基本功能火灾显示盘是重复显示火灾报警信息的单元，和火灾报警控制器配套使用。

火灾报警控制器通过编程可以划分防火分区，火灾显示盘连接到火灾报警控制器通讯总线和电源输出线上，显示对应防火分区的故障和火警信息。

4 材质、尺寸及重量4.1 材质火灾显示盘采用金属机壳，表面经喷涂处理。

4.2 外形尺寸火灾显示盘采用壁挂式结构和嵌入式结构。

用户根据现场情况选用不同的结构形式。

4.2.1 壁挂式结构壁挂式结构产品，外形尺寸 297（长）× 175（宽）×89（厚）,单位：mm。

火灾显示盘说明书火灾显示盘说明书一、产品概述火灾显示盘是一种用于显示火灾报警系统工作状态和火灾信息的设备。

它可以与火灾报警控制器相连，接收并显示控制器发送的火灾报警信息，同时也可以通过自身的按键和显示屏进行控制和查询。

本说明书旨在向用户提供火灾显示盘的使用说明、注意事项、维护方法等相关信息，以帮助用户正确使用和维护该设备。

二、产品特点1.采用高亮度LED显示屏，显示清晰、直观。

2.具有多种显示模式，可显示火灾报警信息、设备状态信息、故障信息等。

3.具有声音报警功能，可在火灾发生时发出声音提示。

4.具有消音、复位等功能，方便用户操作。

5.采用模块化设计，易于安装和维护。

三、使用方法1.安装与连接火灾显示盘应安装在易于观察和操作的位置，一般安装在墙面或柱子上。

在安装时，应按照说明书的要求正确连接电源线和信号线。

电源线的接线应符合国家电气安装规范，信号线应连接到火灾报警控制器的相应输出端口。

2.开机与关机按下火灾显示盘上的电源开关，即可开机。

开机后，显示屏将显示初始画面。

在初始画面下，可以通过按键进入主菜单，进行各项操作。

关机时，只需再次按下电源开关即可。

3.操作与查询火灾显示盘的操作和查询主要通过按键和显示屏完成。

在初始画面下，按下“菜单”键进入主菜单，然后通过“上”、“下”、“左”、“右”四个方向键选择需要的操作项，按下“确认”键进入相应的子菜单或执行相应的操作。

在子菜单下，可以通过方向键选择需要查询或设置的参数，按下“确认”键即可查询或设置。

在查询或设置完成后，按下“返回”键返回上一级菜单或初始画面。

4.注意事项在使用火灾显示盘时，应注意以下几点：（1）火灾显示盘应安装在干燥、通风、无尘的环境中，避免阳光直射和高温。

（2）在使用过程中，应保持火灾显示盘的清洁和干燥，避免水、灰尘等进入设备内部。

（3）在使用过程中，应避免用力按压按键或用尖锐物品划伤显示屏。

（4）在使用过程中，如果发现异常情况，如显示屏不亮、按键失灵等，应及时联系售后人员进行维修或更换。

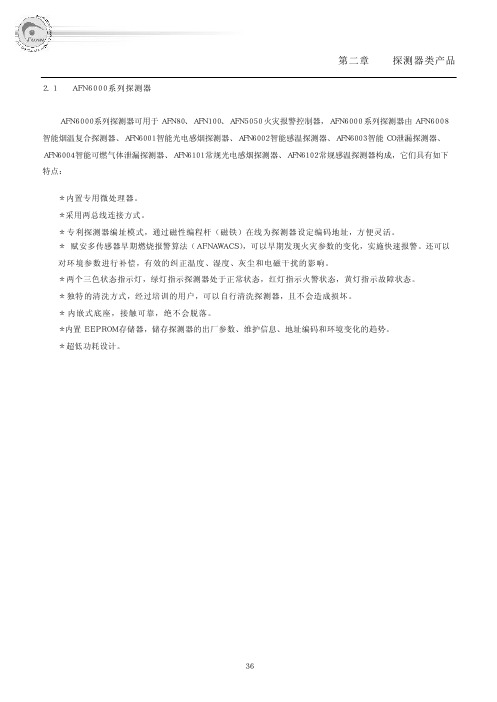

第二章 探测器类产品２．１ ＡＦＮ６０００系列探测器ＡＦＮ６０００系列探测器可用于ＡＦＮ８０、ＡＦＮ１００、ＡＦＮ５０５０火灾报警控制器，ＡＦＮ６０００系列探测器由ＡＦＮ６００８智能烟温复合探测器、ＡＦＮ６００１智能光电感烟探测器、ＡＦＮ６００２智能感温探测器、ＡＦＮ６００３智能ＣＯ泄漏探测器、ＡＦＮ６００４智能可燃气体泄漏探测器、ＡＦＮ６１０１常规光电感烟探测器、ＡＦＮ６１０２常规感温探测器构成，它们具有如下特点：＊内置专用微处理器。

＊采用两总线连接方式。

＊专利探测器编址模式，通过磁性编程杆（磁铁）在线为探测器设定编码地址，方便灵活。

＊　赋安多传感器早期燃烧报警算法（ＡＦＮＡＷＡＣＳ），可以早期发现火灾参数的变化，实施快速报警。

还可以对环境参数进行补偿，有效的纠正温度、湿度、灰尘和电磁干扰的影响。

＊两个三色状态指示灯，绿灯指示探测器处于正常状态，红灯指示火警状态，黄灯指示故障状态。

＊独特的清洗方式，经过培训的用户，可以自行清洗探测器，且不会造成损坏。

＊内嵌式底座，接触可靠，绝不会脱落。

＊内置ＥＥＰＲＯＭ存储器，储存探测器的出厂参数、维护信息、地址编码和环境变化的趋势。

＊超低功耗设计。

ＡＦＮ６０００系列探测器主要特性与技术指标ＡＦＮ６００１实物图ＡＦＮ６００２实物图ＡＦＮ６００１外形尺寸图ＡＦＮ６００２外形尺寸图ＡＦＮ６００８实物图ＡＦＮ６００８外形尺寸图　ＡＦＮ６００３实物图ＡＦＮ６００３外形尺寸图ＡＦＮ６００４实物图ＡＦＮ６００４外形尺寸图ＡＦＮ６１０１实物图ＡＦＮ６１０２实物图ＡＦＮ６１０１外形尺寸图ＡＦＮ６１０２外形尺寸图２．２ ＦＡ１０００系列探测器ＦＡ１０００系列探测器可用于ＡＦＮ８０、ＡＦＮ１００、ＡＦＮ５０５０火灾报警控制器，ＦＡ１０００系列探测器由ＦＡ１０１７智能光电感烟探测器、ＦＡ１０１５智能电子感温探测器、ＦＡ１０２１智能ＣＯ泄漏探测器、ＦＡ１０２２智能可燃气体泄漏探测器、ＦＡ１０１８常规光电感烟探测器、ＦＡ１０１６常规电子感温探测器构成，它们具有如下特点：＊内置专用微处理器。

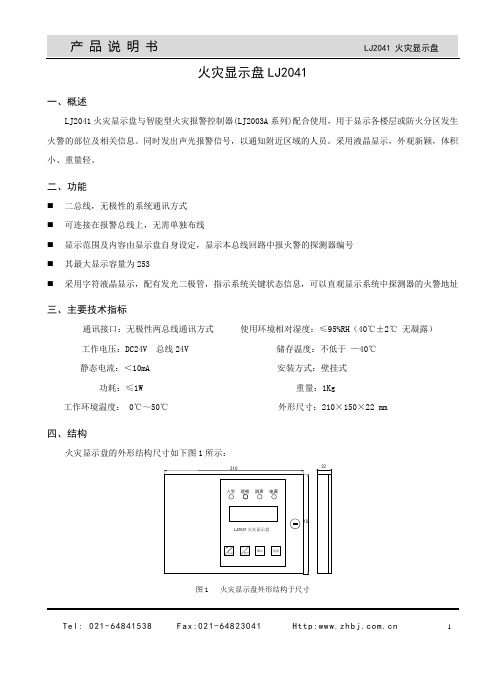

火灾显示盘LJ2041一、概述LJ2041火灾显示盘与智能型火灾报警控制器(LJ2003A系列)配合使用，用于显示各楼层或防火分区发生火警的部位及相关信息。

同时发出声光报警信号，以通知附近区域的人员。

采用液晶显示，外观新颖，体积小、重量轻。

二、功能⏹二总线，无极性的系统通讯方式⏹可连接在报警总线上，无需单独布线⏹显示范围及内容由显示盘自身设定，显示本总线回路中报火警的探测器编号⏹其最大显示容量为253⏹采用字符液晶显示，配有发光二极管，指示系统关键状态信息，可以直观显示系统中探测器的火警地址三、主要技术指标通讯接口：无极性两总线通讯方式使用环境相对湿度：≤95%RH（40℃±2℃无凝露）工作电压：DC24V 总线24V 储存温度：不低于—40℃静态电流：＜10mA 安装方式：壁挂式功耗：≤1W 重量：1Kg工作环境温度： 0℃～50℃外形尺寸：210×150×22 mm四、结构火灾显示盘的外形结构尺寸如下图1所示：图1 火灾显示盘外形结构于尺寸五、安装与布线要求图2 火灾显示盘接线图5.1 工程内装修全部结束后,方可拆箱并就位安装。

5.2 机械安装要求：火灾显示盘安装位置应远离火源、水源以及其它强电设备。

严禁在腐蚀性气体、液体或带粉尘等有污染的环境中安装。

5.3 配线总线要求:导线剥开0.75cm,挂锡。

总线规格:双绞线；截面积大于1平方毫米。

且回路连线(往、返)总电阻应小于40欧姆，导线总电容小于0.3μF。

否则应考虑增大导线截面积。

24V线规格:双绞线；截面积大于2平方毫米。

且回路连线(往、返)总压降应小于4伏特。

否则应考虑增大导线截面积。

穿管要求:总线应单独穿入金属管中, 严禁与动力、照明、视频线、广播式电话线等穿入同一管中。

竖井或电缆沟的布线要求:总线在竖井或电缆沟中也应穿管或经金属线槽敷设。

要求尽量远离动力、照明、强电及视频线，其平行间距应大于500毫米。

JB-QB/QG-GST200火灾报警控制器安装使用说明书(Ver.2.2,2003.09前言JB-QB/QG-GST200火灾报警控制器是海湾公司充分调研消防市场需求融会国标GB4717-93和GB16806消防联动控制设备通用技术条件设计的新一代报警联动一体化智能控制器联动型全汉字操作及提示界面并可根据工程需要作相应字库打印机可打印系统所有报警最大容量为242个总线制报警联动控制点本控制器可与我公司生产的各类开关量型智能型火灾探测器和控制模块及多线制控制模块连接多线于一身的报警联动一体化控制器JB-QB-GST200火灾报警控制器采用壁挂式安装联动型两款控制器的功能JB-QB-GST200火灾报警控制器安装使用说明书由四部分组成联网部分JB-QG-GST200火灾报警控制器安装使用说明书由四部分组成联网部分本部分为通用部分多线制及气体灭火的更详细说明请参见相应部分妥善保管目录第一部分概述 (1第一章GST200火灾报警控制器(联动型简介 (2第二部分结构调试 (4器结构及配置说明 (5第二章GST200火灾报警控制2.1控制器典型配置及内部结构概述 (52.2面板说明 (82.2.1主控面板说明 (82.2.2LD-SD064A智能手动消防启动盘面板说明 (102.2.3GST-LD-D02智能电源盘面板说明 (102.3内部结构及连线说明 (112.3.1主控部分结构说明 (112.3.2LD-SD064A智能手动消防启动盘结构说明 (12 2.3.3GST-LD-D02智能电源盘结构说明 (122.4控制器主机电源系统说明 (122.5控制器对外接线端子说明 (13第三章安装与调试 (143.1开箱检查 (143.2机柜的安装条件及方式 (143.3开机检查 (153.4外部设备检查 (153.5接线和设置 (153.6调试 (16第三部分系统应用与调试 (17第四章一般性用户使用说明 (184.1开机海湾安全技术股份有限公司地址4.4.2检查通讯设备及外部设备配置 (214.4.3检查从机配置 (224.5联动公式检查 (224.6信息显示与记录 (234.6.1操作处理信息 (234.6.2事件信息 (234.6.3运行记录检查 (274.6.4信息的打印 (274.7消音 (284.8火警及故障的处理 (284.8.1故障的一般处理方法 (284.8.2火警的一般处理方法 (294.9设备的隔离与取消隔离 (294.9.1设备隔离 (294.9.2取消隔离 (304.9.3查看隔离信息 (304.10防盗控制设置 (314.11启动方式设置 (314.12总线制被控设备的手动启动与停动操作 (32 4.12.1对外部设备进行手动启动操作的条件 (324.12.2利用主机键盘进行的启动/停动操作 (334.12.3利用手动消防启动盘进行的手动启动/停动操作 (33 4.13总线制设备的自动联动控制 (334.13.1实现自动联动的条件 (334.13.2自动联动逻辑的实现 (334.13.3延时启动的停动控制 (334.14气体灭火设备的启动和停止控制 (344.14.1气体灭火设备的启动条件 (344.14.2气体灭火设备的手动启动控制 (354.14.3气体灭火设备的自动联动控制 (354.14.4气体灭火设备的紧急停动控制 (354.15复位功能 (36第五章系统管理员操作指南 (375.1修改时间 (375.2密码设定 (375.2.1密码的分类 (375.2.2密码的更改 (385.3对比度设置 (395.4设备定义 (395.4.1现场设备定义的内容 (395.4.2设备定义操作 (405.4.3现场设备的定义实例 (43海湾安全技术股份有限公司地址5.4.4分区分层方式火灾显示盘定义实例 (445.4.5手动消防启动盘控制一般性设备的定义实例 (445.4.6手动消防启动盘控制气体灭火设备启动定义实例 (44 5.5自动联动公式的编辑方法 (455.5.1联动公式的格式 (455.5.2联动公式的编辑 (465.6打印方式设置 (495.7气体喷洒允许控制设置 (50第六章系统调试功能说明 (516.1进入和退出调试状态 (516.2调试状态下的开机操作 (516.3调试状态操作 (526.4设备注册设置 (536.5设备直接启动设置 (536.6设备直接停动设置 (546.7网络通讯设置 (546.8初始化28256 (54第四部分用户须知 (55第七章故障海湾安全技术股份有限公司地址第一部分概述2 GST200火灾报警控制器简介海湾安全技术股份有限公司地址第一章G S T200火灾报警控制器(联动型简介JB-QB/QG-GST200火灾报警控制器是海湾公司推出的新一代火灾报警控制器可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统特别适合中小型火灾报警及消防联动一体化控制系统的应用可靠性高本控制器是采用双微处理器并行处理的系列产品32点96点192点联动型可以满足小型工程的不同需要控制器都设有不掉电备份1.2 功能强数字化网络系统可通过扩展接口连接同时本控制器可挂接防盗模块并设有自动防盗功能1.3智能化操作即在特定的信息屏幕下而不需要输入设备的二次编码提供了良好的人机界面汉字菜单式显示界面本控制器采用窗口化菜单式命令当有多种类型的信息存在时窗口切换TABºº×ֲ˵¥×öµ½Ã÷°×Ò׶®·½±ãÖ±¹ÛÑ¡ÔñÊý×Ö»òÒƶ¯¹âÌõ1.5 全面的自检功能本控制器开机自检时指示灯如信息发生变化系统将做相应的处理操作方便手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联彻底解决了报警联动一体化系统的工程布线1.7 独立的气体喷洒控制密码和联动公式编程本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间海湾安全技术股份有限公司地址并有相应的声光指示1.8 可配接汉字式火灾显示盘本控制器可配接我公司生产的汉字式火灾显示盘方便可靠1.9 模块式开关电源本控制器的供电电源为低压开关电源备电均作稳压处理充电部分采用开关恒流定压充电本控制器具有备电保护功能如备电电压低于10V系统将自动切断备电海湾安全技术股份有限公司地址第二部分结构调试2 GST200火灾报警控制器结构及配置说明2 安装与调试海湾安全技术股份有限公司地址第二章GST200火灾报警控制器结构及配置说明2.1 控制器典型配置及内部结构概述GST200火灾报警控制器典型配置包括手动消防启动盘气体灭火控制盘联动于一体多线的控制不但能完成报警并能实现对气体灭火等重要消防设备的控制联动型未包括多线制具体的内部连接线见海湾安全技术股份有限公司图2-1上图说明:液晶屏显示区可选配单元键盘区图2-2上图说明:手动消防启动盘智能电源盘图2-42.2 面板说明面板说明以JB-QG-GST200火灾报警控制器为例联动型液晶显示屏键盘区及打印机五部分海湾安全技术股份有限公司地址l 报警灯此灯亮表示控制器检测到外接探测器火警排除后取消l 故障灯此灯亮表示控制器检测到外部设备模块或火灾显示盘故障排除后取消l 动作灯此灯亮表示控制器检测到外接被控设备处于动作状态此灯熄灭黄色l 消音灯当控制器发出报警音响时消音扬声器终止发出警报消音消音指示灯熄灭l 启动灯当控制器发出启动外部设备的命令时l 防盗开启灯:绿色此灯亮黄色此灯亮此灯熄灭黄色此灯亮此灯熄灭绿色否则不能进行上述操作绿色此灯常亮表示控制器处于全部自动状态红色l 喷洒允许灯控制器处于状态时l 喷洒请求灯当启动气体灭火设备的联动条件满足时l 工作灯当控制器由主电供电时,此灯常亮各操作键功能见第三部分对于非联动型火灾报警控制器动作自动允许气体喷洒喷洒允许喷洒控制操作自动控制操作停动操作2.2.2L D-S D064A智能手动消防启动盘面板说明LD-SD064A 智能手动消防启动盘由两块32路手动盘构成手动盘的每一单元均有一个按键其中如按下某一单元的控制键红色并有控制命令发出则回答灯亮然后与膜片一同固定在手动盘上在报警状态下消音但再次发生故障时清除键键为再按在故障状态下清除清除上电指示灯绿色l 主电故障灯主电电压大于AC260V或低于AC160V时同时蜂鸣器发出报警声黄色高于DC28V时同时蜂鸣器发出报警声红色过充指示灯点亮海湾安全技术股份有限公司地址l 输出故障灯当发生短路输出故障灯点亮l 消音灯当处于消音状态时l 显示窗口分别显示当前交流输入电压2.3 内部结构及连线说明2.3.1 主控部分结构说明JB-QG-GST200火灾报警控制器主控部分包括打印机模块及主控模块两部分在此就不做详细介绍开关板从而减少了连线及占用的空间图2-8上图说明开关板液晶主控模块各部分之间的连线见图2-9所示海湾安全技术股份有限公司地址海湾安全技术股份有限公司地址上图接线说明开关板与主板连接线20Õë²åÕë液晶背光驱动液晶背光照明电源线接打印机Á½¸ùÒ»¿é¿ØÖÆ°å¿ØÖÆ°åµÄ½á¹¹Èçͼ2-10Ëùʾ½ÓÊÖ¶¯ÅÌÊý¾ÝÏß控制板图2-102.3.3 GST -LD-D02智能电源盘结构说明GST-LD-D02智能电源盘为封闭式结构接线端子等均在其背部使交流主电投入使用使备电投入使用-+24V 主输出l 电源插座2.4 控制器主机电源系统说明本控制器的主机电源系统分为主主要包括电源板变压器主主电直流12V/10AH 密封铅电池电源系统接线图如图2-12所示图2-12上图电源板端子说明直流+12V备电输入端子~15V主电输入端子打印机电源输出端子主板+5V电源输出端子主P6P72.5 控制器对外接线端子说明控制器外接端子说明如图2-13所示L N+24V多线制模块电源输入端子BOUT1火灾报警输出端子报警时闭合Z1无极性信号二总线端子海湾安全技术股份有限公司地址第三章安装与调试3.1 开箱检查1. 订货检查检查控制器装箱单的内容是否与订货配置相符根据装箱单的内容对箱内的货物逐一检查安装使用说明书备用螺丝核对无误后再对控制器外观进行必要的检查2. 控制器内部配置及连接状况检查参照本说明书第二章中的介绍对控制器的内部配置进行检查多线制模块同时检查一下各部件之间的连接关系并做必要的记录手动盘与开关板的连接关系等若发现连接线有脱落请与海湾公司技术服务部联系长高JB-QB-GST200182mm580mm1540mm环境温度相对湿度不结露JB-QB-GST200火灾报警控制器安装尺寸如图3-1所示海湾安全技术股份有限公司地址海湾安全技术股份有限公司地址4.1²注册过程中包括手动消防启动盘气体灭火控制卡数²进入正常监视状态后操作主键盘以及附加配备的设备是否正常应按第七章的故障处理部分适当处理应通知海湾公司技术服务部检查与本控制器相连的总线状况探测器总线与通讯线回路的负载状况绝缘电阻应大于20M回路负载应大于1k2. 设备检查即设备数量排除存在的故障3.5 接线和设置主机及外部设备检查完毕后请参照第二章的有关说明将外部设备与控制器进行正确的连接和对手动消防启动盘气体灭火控制卡等进行设置附录五调试表格以供调试和各种后续编程定义使用经过仔细检查无误便可以进行开机调试了1. 按第六章调试说明2. 查看总线设备的注册情况是否和中登记的情况一致应首先检查联动电源和各楼层总线隔离器随时按键可以观察修整后的注册情况附录五调试表格如有问题B通讯线和24V电源线同时定义联动设备对应的手动消防启动盘操作键多线制模块5. 进行探测器报警试验多线制模块6. 退出调试状态7. 全面检查设备定义8. 编辑联动公式9. 接入重要设备海湾安全技术股份有限公司地址第三部分系统应用与调试2 一般性用户使用说明2 系统管理员操作指南2 系统调试功能说明海湾安全技术股份有限公司地址海湾安全技术股份有限公司地址第四章一般性用户使用说明4.1 开机²打开联动电源和火灾显示盘电源的主备电开关²打开控制器的工作开关系统上电进入自动检查状态如图4-1²提示授权状态32点96点192点联动型本说明书均以242点联动控制器为例如图4-3²自动检测键盘数码管自检完毕后系统进入正常监控状态自检按下此键后系统将进行和开机时相同的声光检查系统授权状态允许控制242点海湾安全技术股份有限公司地址图4-4关机过程按照与开机时相反的顺序关掉各开关即可否则4.2 常规键盘操作4.2.1 键盘的命令功能和字符功能控制器的键盘多数为双功能键上部标识为字符功能只在监控状态下起作用字符功能进行数据输入时才使用屏幕上会反白提示数据输入区域确认TAB ϵͳ½«Ä¬ÈÏ·´°×ÌáʾÊý¾ÝΪÊäÈëÊý¾ÝÌáʾÇøÔ-À´ÏÔʾµÄËùÓÐ×Ö·ûÏûʧ²¢ÔÚÏÂÒ»ÊäÈëλÖÃÏÔʾÌáʾ¹â±êµ½ÊäÈëÇøβºó×Ô¶¯Ö¸ÏòÊäÈëÇøÊ×λ°´»ò¨Œ½«¹â±êÒÆÖÁÊäÈëÇøµÄÈκÎÒ»¸ö×Ö·ûλÖÃ编辑完一个数据输入区后TAB ϵͳ½«·´°×ÌáʾÏÂÒ»¸öÊý¾ÝÊäÈëÇø°´键将返回到第一个数据输入区按下键在进行数据输入时1分钟后系统将自动退出当前的数据输入状态4.2.3 信息查看操作的方法 1. 定义焦点屏幕事件信息类型为反白状态的信息屏幕被称为焦点屏幕焦点屏幕的当前信息被称为焦点信息将延时动作启动及隔离信息统称为事件信息事件信息其基本方法如下屏幕显示的第一条信息呈反白状态可按键进行翻屏查看▽按下键查看事件信息时窗口切换通过按键可逐条查看焦点屏幕的各条信息按键可对各条联动公式进行查看亦可通过按▽注意键可使液晶屏幕返回到该屏幕的上一级屏幕工作状态提示海湾安全技术股份有限公司地址直至返回到图4-4所示的屏幕4.3 键盘解锁和锁键盘4.3.1 键盘解锁控制器开机默认为状态除消音▽操作如图4-5此时输入正确的密码并按下键同时完成键盘解锁锁键屏幕下方显示请确认锁键如图4-6按下键图4-6为避免他人误操作请务必进行锁键操作设备检查屏幕显示一个选择设备检查的画面请确认锁键´°¿ÚÇл»海湾安全技术股份有限公司地址按下键显示的内容包括对应外部设备的二次码及设备类型代码窗口切换如图4-8每翻到新的一屏时即该设备被选中▽如图4-9图4-8图4-94.4.2检查通讯设备及外部设备配置在如图4-7所示的状态下按字符键或火灾显示盘显示系统所配置通讯设备如图4-10图4-10按下键后如图4-11设备的原码设备类型以及汉字信息例如窗口切换键海湾安全技术股份有限公司地址对于智能型探测器确认屏幕显示其详细注册信息后确认液晶屏会显示该探测器的动态特性曲线横坐标表示时间与横坐标平行的直线为阈值为报警状态按任意键退出其操作与检查手动盘配置相同4.5 联动公式检查按下键联动编程浏览如图4-13键入或选择欲进行检查的联动公式类型后请输入联动公式号码输入公式号码后按下键如图4-14如果输入未曾编辑过的公式号码操作处理失败如图4-16原码海湾安全技术股份有限公司地址图4-14在联动检查的过程中确认取消液晶屏将重新显示的屏幕如图4-15此时可再输入新的联动公式号码来进行查寻当进行任何非法操作时操作处理失败当进行设备定义如果操作正确操作处理成功如图4-16图4-164.6.2 事件信息当系统中有延时动作系统将全屏显示此信息液晶屏将按延时动作启动的顺序优先显示位于前面的信息同时存在火警启动三种信息时确认确认键海湾安全技术股份有限公司地址液晶屏将显示为如图4-18所示的屏幕信息窗口切换优先级最高的信息始终在液晶屏最上方按键可逐条显示焦点屏幕的各条信息为该类信息的总数003第几条图4-18图4-19以上各图中每隔6秒钟将会在设备类型显示汉字信息时此行将无显示此行将显示当某类信息多于一条时屏幕将以30秒钟一次的速度循环显示此类信息的每一条003N002102115光电感烟按键003 N0 02102115光电感烟故障002 06月01日20003 N0 02102115光电感烟启动001 06月01日15键001 N0 02101814光电感烟故障002 06月01日20003 N0 02102115光电感烟故障002 06月01日20 002 N0 103009 16 火灾示盘海湾安全技术股份有限公司地址图4-20当控制器满足延时启动被控设备的自动联动逻辑条件时并对延时时间进行倒计时启动命令发出例如联动公式的编辑见第五章现在用户码为106021的光电感烟探测器报警同时扬声器发出的声音图4-21延时时间计到零时启动命令发出当延时信息多于一条时某条延时时间到1秒时将优先显示15151513001 N0 10602142光电感烟1313海湾安全技术股份有限公司地址图4-23对于设备动作信息动作信息会自动消除图4-23中的106024号排烟机已经动作动作信息将自动清除在火警信息屏状态下按键如图4-25图4-25对于智能探测器确认会显示其在火警前一段时间内环境特性参数的静态曲线延时动作发出时同时对应的指示灯点亮如果不人为的退出菜单操作13001 N0 10602142光电感烟海湾安全技术股份有限公司地址无任何键盘操作每4秒钟退一级待完全退出菜单操作后当系统内已经有延时动作再进行菜单操作且无任何键盘操作每30秒钟退一级待完全退出菜单操作后例如故障液晶屏将自动显示到动作与故障的信息屏记录检查系统将显示运行记录信息发生的时间类型六位编码此编码为用户编码此编码为0当此条信息为外部设备信息时若记录的是系统操作内容提要如故障启动图4-27为逐条查看运行记录上下翻页的图例窗口切换如图4-28图4-27图4-284.6.4 信息的打印在查看运行记录时可以选中要打印的信息条No 反白显示按下键就可以将记录的信息打印出来当控制器处于状态时信息的打印格式如图4-29所示键´°¿ÚÇл»´°¿ÚÇл»所示的内容4.7 消音在发生火警或故障等警报的情况下有多种警报信息时1气体灭火设备发生动作3消防车声产生动作5救护车声消音扬声器终止发出警报声消音消音指示灯熄灭4.8 火警及故障的处理4.8.1 故障的一般处理方法故障一般可分为两类如主备电故障另一类是现场设备故障模块故障等可按键终止故障警报声采用备电供电若超过八小时应切断控制器的电源开关²若系统发生故障若需关机2210N0 0000002210海湾安全技术股份有限公司地址海湾安全技术股份有限公司地址²若为现场设备故障若因特殊原因不能及时排除的故障待故障排除后再利用取消隔离功能将设备恢复应先检查发生火警的部位若为误报警酌情处理应立刻组织扑救工作探测器发生故障时待修理或更换后4.9.1 设备隔离按下键需输入用户密码解锁屏幕显示如图4-31所示其隔离操作应按照如下步骤进行02306603²按键存储屏幕的隔离信息中将增加该设备操作处理失败如图4-16图4-32本控制器还可对报故障的设备实现直接隔离可通过按键对焦点信息所对应的设备进行隔离如图4-33请输入隔离号码00000000请输入隔离号码 02306603按键002 N0 02306604光电感烟海湾安全技术股份有限公司地址图4-33例如上图确认该设备便会被隔离取消确认该设备将不会被隔离4.9.2 取消隔离按下键需输入用户密码解锁屏幕显示如图4-34所示其操作应按照如下步骤进行10102203如图4-35 ²按键存储此设备被取消隔离操作处理失败图4-35当有设备被隔离时所有被隔离设备取消隔离后4.9.3 查看隔离信息隔离信息的查看与一般事件信息不同按键后但隔离指示灯仍亮若想释放该设备取消隔离可通过按键来实现查看方式与一般事件信息相同请输入释放号码 10102203按请输入隔离号码10602101请输入释放号码00000000注意隔离启动等操作中输入设备的编码时*表示这一位可以是0Õâ¸ö¹¦ÄÜ¿ÉÒÔʹÎÒÃÇ·½±ãµÄ½«Ò»ÀàÉ豸¸ôÀëÆô¶¯»òÍ£¶¯Èç¹ûÒª¸ôÀëµôϵͳÖÐËùÓеķÀµÁ̽²âÆ÷ÆäÖÐ为防盗模块设备类型代码防盗控制屏幕显示防盗控制操作菜单呈反白显示图4-36当防盗探测器监视区处于非重点监视期间使其处于状态而在的状态下可对防盗探测器监视区进行防盗监视在的状态下如图4-37控制器将根据用户设定的时间实现开启图4-37例如上图防盗开启灯点亮而当控制器的系统时间运行到防盗关闭时间时此时防盗探测器处于关闭状态启动控制调出启动控制操作菜单(如图4-38所示¿Éͨ¹ý°´ÏÂÆä¶ÔÓ¦µÄÊý×Ö¼üÀ´Ñ¡ÔñÏàÓ¦µÄÆô¶¯·½Ê½4-40ϵͳ¼´¹¤×÷ÔÚËùÑ¡µÄ״̬ÏÂ海湾安全技术股份有限公司地址海湾安全技术股份有限公司地址键入时2图4-40说明手动手动允许时手动允许是指满足联动条件后其包括禁止自动全部自动三种方式部分自动= =ʱº¬ÓÐ 及的联动公式均可以参加联动面板上的灯闪烁灯常亮对于防盗控制打印控制及喷洒控制四种操作该控制方式呈反白状态显示可通过键退出该屏幕这些外部设备都是消防专用的另一方面可能会削弱固有消防能力对外部设备进行启动操作应符合下列条件2海湾安全技术股份有限公司地址123²¢Äܳе£Æô¶¯±¾É豸Ëùµ¼Öºó¹ûµÄÔðÈÎÀûÓÃÖ÷»ú¼üÅ̵ÄÓë¼ü½øÐвÙ×÷ÊÇÒ»ÖÖͨÓõķ½·¨¶øÀûÓÃÊÖ¶¯Ïû·ÀÆô¶¯Å̽øÐвÙ×÷ÔòÊÇÒ»ÖÖ¿ì½ÝרÓõķ½·¨ÐèÔÚ°²×°µ÷ÊÔʱ¶ÔÊÖ¶¯Ïû·ÀÆô¶¯ÅÌÉϵÄÊÖ¶¯¼üÓëÐè¶ÔÓ¦¿ØÖƵÄÉ豸½øÐбà³Ì¶¨Ò嶼±ØÐëÔÚ¿ØÖÆÆ÷´¦ÓÚµÄ״̬ϵ±¿ØÖÆÆ÷´¦ÓÚµÄ״̬Ï»òÆô¶¯µÄÉ豸´¦ÓÚ¸ôÀë»ò¹ÊÕÏ״̬ʱ´ËʱҺ¾§ÎÞÈκÎÏÔʾÆô¶¯Í£¶¯Èô¿ØÖÆÆ÷´¦ÓÚËø¼ü״̬²输入欲启动或停动设备的用户编码及设备类型确认控制器发出启动或停动此设备的命令启动的是用户码为106008的讯响器该设备被启动后手动消防启动盘上所对应的命令灯点亮首先要根据手动消防启动盘按键上的提示信息找到要启动的设备对应的单元命令灯点亮若再次按下该键则命令灯熄灭4.13 总线制设备的自动联动控制4.13.1 实现自动联动的条件控制器只有处于或的状态下在有人值班的情况下4.13.2 自动联动逻辑的实现当联动公式中的逻辑关系满足时控制器将自动发出启动命令若联动关系所关联设备有延时启动要求系统进行延时倒计时 4.13.3 延时启动的停动控制本控制器设置了停止延时启动的功能通过按键来实现单点停止延时启动的操作可通过按海湾安全技术股份有限公司地址动如图4-43图4-43上图中按下键后屏幕便会提示确认信息▽再按键如图4-44该设备启动命令将不再发出取消确认键图4-44注意所以当需通过按键来停动已经启动的设备时TAB²当有一条以上延时信息存在时停动每一条延时信息均处于等待状态确认其它延时信息再继续延时停动不进行或操作4.14气体灭火设备的启动和停止控制4.14.1气体灭火设备的启动条件提醒操作者务必注意对气体灭火设备的误操作一方面会导致重大的甚至是人员伤亡启动这些设备应慎之又慎13Í£¶¯键001 N0 10602142光电感烟按。

目录一概述……………………………………………..2二结构特征与工作原理 (2)三技术要求 (2)1环境条件 (2)2．功耗………………………………………..23．基本功能 (3)四内部走线说明………………………….3五电源及通讯线的连接 (4)六指示灯及按键 (5)1.指示灯………………………………………….52.按键…………………………………………….63.火灾显示盘面板布置图 (6)七通电检查 (7)八设置与编程 (8)1．设置界面的进入 (9)2．本机设置 (9)3.显示设置............................................... 13九事件的报警与查询.. (16)十火灾显示盘的复位 (17)十一终端电阻的连接..................................... (17)十二其它事项 (18)十三简单故障的排除 (18)十四运输、存储、开箱及开箱检查 (19)十五成套设备及附件 (19)十六服务指南 (19)一概述火灾显示盘是和我公司生产的ISL8300（联动型）火灾报警控制器配套使用的楼层显示设备，满足国标GB17429-2011《火灾显示盘》。

用于在楼层（防火分区）重复显示对应楼层（防火分区）的火警和故障情况。

该机以80C32为中心微处理器，利用CAN总线进行远距离通讯。

整个电路所需芯片少，功耗低，通用性强，性能稳定可靠，操作简单，线制少，安装、布线、维修、开通都很方便。

适用于多层的火灾报警控制工程。

二结构特征与工作原理火灾显示盘机箱为壁挂式金属结构（其外型尺寸：200x150x57mm），安装方便，采用汉字显示液晶屏，采用薄膜面板工艺，外型美观。

该机以串行口中断方式接收控制器送出的数据，对数据进行实时处理，完成故障火警显示及声光报警功能。

火灾显示盘除硬件抗干扰措施外，还有软件抗干扰措施。

因此具有较强的抗干扰能力。

三技术要求1 环境条件1．1 正常大气条件环境温度 15—35 ℃相对湿度 45%--75%气压 86—106kPa1．2 额定环境条件环境温度 0--40℃相对湿度 90%--95%(40±2℃)电源 -2．功耗（平均值）监控电流 <30毫安报警电流 <150毫安3．基本功能火灾显示盘是二总线报警系统的楼层显示单元，和火灾报警控制器配套使用。

火灾显示盘ＪＢ－ＳＸＢ－ＦＸ０２主机名称：火灾显示盘主机型号：ＦＸ０２附录２ 装箱清单此装箱单所列内容是指包装箱内应包括的设备和资料，不包括您选用的其它配件。

附录１ 设备代码表目 录第一章 显示盘简介　‥‥‥‥‥‥‥‥‥１．１ 概述　‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥１．２ 主要特性　‥‥‥‥‥‥‥‥‥‥‥‥‥１．３ 主要技术参数‥‥　‥‥‥‥‥‥‥‥‥第二章 显示盘安装　‥‥‥‥‥‥‥‥‥‥第三章 操作指南　‥‥‥‥‥‥‥‥‥‥‥ ３．１ 开机运行　‥‥‥‥‥‥‥‥‥‥‥‥‥ ３．２ 功能操作说明　‥‥‥‥‥‥‥‥‥‥‥第四章 接线说明及简单故障处理　‥‥‥４．１ 外部线路要求　‥‥‥‥‥‥‥‥‥‥４．２ 接线端子说明　‥‥‥‥‥‥‥‥‥‥４．３ ＲＳ４８５显示盘布线方式‥‥‥‥‥‥‥ ４．４ 简单故障处理‥‥‥‥‥‥‥‥‥‥‥‥３３４４５７７８１３１３１３１４１４附录 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥附录　１ 设备代码表　‥‥‥‥‥‥‥‥‥‥‥‥附录　２ 装箱清单　‥‥‥‥‥‥‥‥‥‥‥‥‥１５１５１５第一章　显示盘简介ＪＢ－ＳＸＢ－ＦＸ０２火灾显示盘是一款智能型４８５总线式中文界面显示的火灾显示盘。

本火灾显示盘满足国家标准ＧＢ１７４２９－１９９８《火灾显示盘通用技术条件》的相关要求。

本产品的设计、制造、检验、销售及服务全过程，均符合ＩＳＯ９０００（２０００版）质量管理体系的要求，并通过国际权威机构ＢＳＩ的认证及中国国家消防电子产品质量监督检验中心检验。

ＪＢ－ＳＸＢ－ＦＸ０２火灾显示盘是一种可用于楼层或独立防火区内的火灾报警显示装置。

火灾显示盘只能接收火灾报警控制器发出的信号，不能给火灾探测器、手动报警按钮及其他探测部件供电。

当建筑物内发生火灾后，消防控制中心的控制器接收报警信息，同时把报警信号传输到所有区域的火灾显示盘上，火灾显示盘将根据编程关系显示火灾发生报警设备的位置编码及相关信息，并予保持，发出声光报警信号。
