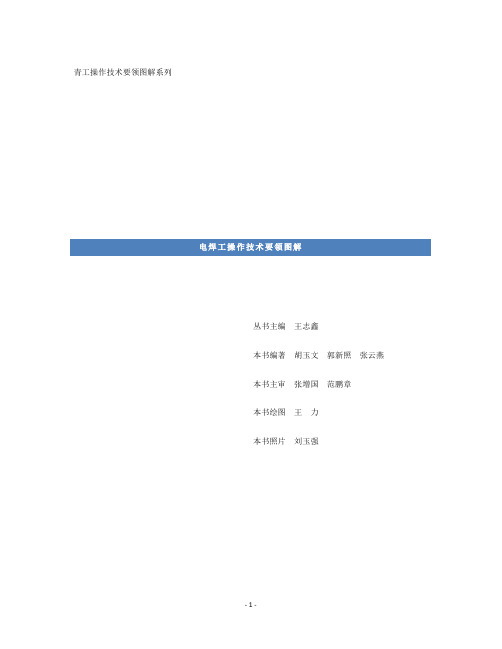

青工操作技术要领图解系列丛书主编王志鑫本书编著胡玉文郭新照张云燕本书主审张增国范鹏章本书绘图王力本书照片刘玉强第一章焊接基础／１第一节焊接工艺知识／２第二节常用设备及工具／１５第二章焊条电弧焊操作技术／２６第一节引弧及运条方法／２８第二节焊道的连接和收尾／４１第三节平敷焊／４７第四节平对接焊／６３第五节平角焊／９２第六节立对接焊／１０８第七节立角焊／１２４第八节横对接焊／１３３第九节仰焊／１４４第十节水平固定管焊／１５４第十一节垂直固定管焊／１６４第三章常见焊接缺陷及防止方法／１６９第四章气体保护焊及气割技术简介／１７６第一节气体保护焊简介／１７６第二节手工气割／１９１第五章电弧焊安全技术与劳动保护／２０３２电焊工操作技术要领图解·目录第一节电弧焊安全技术／２０３第二节焊接劳动卫生与防护／２０８第一章焊接基础【学习要求】１．了解焊接的分类及特点；掌握焊条电弧焊的特点。

２．理解焊接电弧的构造、温度分布；掌握焊接电源的极性及应用。

３．了解药皮的作用、类型，常用焊条型号的含义；掌握酸性、碱性焊条的性能及工艺特点。

４．掌握焊接接头和焊接位置的基本形式。

５．掌握焊接工艺参数的选择方法。

６．了解焊接残余变形的基本形式及焊接结构的合理设计方法。

７．掌握焊条电弧焊常用弧焊设备的种类、使用及维护。

８．了解常用工具的使用方法。

一、焊接的概念及分类焊接就是通过加热或加压，或两者并用，用或不用填充材料，使焊件达到原子结合的一种加工工艺方法。

焊接与其它连接方法相比较具有节省金属材料、减轻结构重量、简化加工与装配工序、接头的致密性好、能承受高压、易实现机械化和自动化生产、提高生产率和质量、改善劳动条件等一系列特点。

目前常用的焊接方法分类如图１－１。

图１－１二、焊条电弧焊焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法（又称手工电弧焊）。

操作时，焊条和焊件分别作为两个电极，利用焊条与焊件之间产生的电弧热量来熔化焊件金属，冷却后形成焊缝（图１－２）。

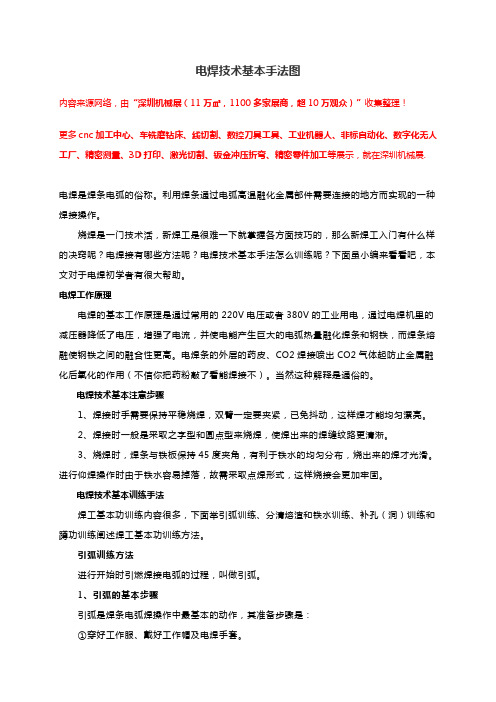

电焊技术基本手法图内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.电焊是焊条电弧的俗称。

利用焊条通过电弧高温融化金属部件需要连接的地方而实现的一种焊接操作。

烧焊是一门技术活，新焊工是很难一下就掌握各方面技巧的，那么新焊工入门有什么样的决窍呢？电焊接有哪些方法呢？电焊技术基本手法怎么训练呢？下面虽小编来看看吧，本文对于电焊初学者有很大帮助。

电焊工作原理电焊的基本工作原理是通过常用的220V电压或者380V的工业用电，通过电焊机里的减压器降低了电压，增强了电流，并使电能产生巨大的电弧热量融化焊条和钢铁，而焊条熔融使钢铁之间的融合性更高。

电焊条的外层的药皮、CO2焊接喷出CO2气体起防止金属融化后氧化的作用（不信你把药粉敲了看能焊接不）。

当然这种解释是通俗的。

电焊技术基本注意步骤1、焊接时手需要保持平稳烧焊，双臂一定要夹紧，已免抖动，这样焊才能均匀漂亮。

2、焊接时一般是采取之字型和圆点型来烧焊，使焊出来的焊缝纹路更清淅。

3、烧焊时，焊条与铁板保持45度夹角，有利于铁水的均匀分布，烧出来的焊才光滑。

进行仰焊操作时由于铁水容易掉落，故需采取点焊形式，这样烧接会更加牢固。

电焊技术基本训练手法焊工基本功训练内容很多，下面举引弧训练、分清熔渣和铁水训练、补孔（洞）训练和蹲功训练阐述焊工基本功训练方法。

引弧训练方法进行开始时引燃焊接电弧的过程，叫做引弧。

1、引弧的基本步骤引弧是焊条电弧焊操作中最基本的动作，其准备步骤是：①穿好工作服、戴好工作帽及电焊手套。

②准备好工件、焊条及辅助工具。

③清理干净工件表面的油污和水锈。

④检查焊钳及各接线处是否良好。

⑤把地线与工件支架相连接，并把工件平放在支架上。

⑥合上电闸、启动焊机，并调节所需焊接电流。

电焊技术基本手法图电焊是一种常见的金属连接方法，通过利用电流产生高温，使金属件熔化并连接在一起。

在电焊过程中，掌握基本的焊接手法是非常重要的。

本文将介绍电焊技术的基本手法，并通过图示来展示。

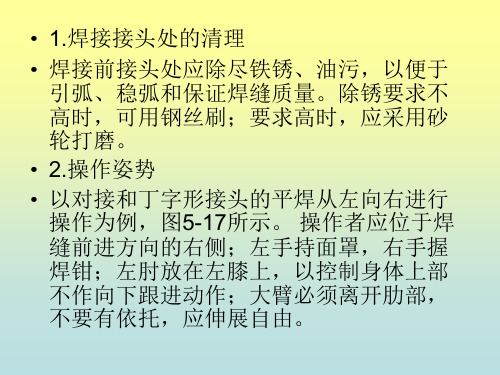

一、焊接前准备在进行电焊前，需要做好以下准备工作：1. 清洁焊接表面：将待焊接的金属表面清洁干净，以去除油污、锈蚀和其他杂质。

2. 裁剪金属：需根据需要的尺寸，使用剪切器将金属材料裁剪成所需形状和长度。

二、焊接设备检查在开始焊接前，必须检查焊接设备，并确保其正常工作。

1. 检查电焊机：确保电焊机接线正确，电流稳定，电极和工件接触良好。

2. 检查焊接枪或夹具：确保焊接枪或夹具与电焊机连接可靠，无松动或损坏的部分。

三、焊接步骤下面将介绍电焊技术的基本手法，并通过图示演示每个步骤。

1. 步骤一：姿势调整正确的姿势调整可以帮助焊工提高稳定性和精度。

- 将身体保持稳定，用双脚站立，使姿势平衡。

- 将焊接枪或夹具保持垂直于焊接表面。

[图示1：正确的姿势调整]2. 步骤二：电弧点燃点燃电弧是开始焊接的关键一步。

- 将电焊枪或夹具的电极靠近焊接表面。

- 按下电焊机的电流按钮，产生电弧。

[图示2：电弧点燃]3. 步骤三：电焊在点燃电弧后，开始进行电焊。

- 控制电焊枪或夹具的位置和角度，使电弧在需要焊接的区域停留。

- 沿着焊接线移动焊接枪或夹具，使焊条均匀熔化并填充焊缝。

[图示3：电焊过程]4. 步骤四：焊缝整理焊接完成后，进行焊缝的整理。

- 使用钳子将焊接后的金属表面冷却。

- 使用砂纸或砂轮将焊缝处的凹凸不平进行打磨，使其平整光滑。

[图示4：焊缝整理]四、注意事项在进行电焊时，需要注意以下事项：1. 保护措施：必须戴上防护眼镜和手套，以防止飞溅的金属颗粒伤害眼睛和皮肤。

2. 通风环境：应在通风良好的环境下进行电焊，以减少有害气体的吸入。

3. 安全距离：与其他人和容易燃烧的材料保持安全距离，以防止意外事故的发生。

通过以上基本手法和图示的介绍，希望读者能够掌握电焊技术的基本要点。

手弧焊是用手工操作的焊接方法，因此焊缝的质量在很大程度上决定于焊工的操作技术。

手弧焊时焊条要做三个方向的运动： 朝熔池方向逐渐送进；沿焊接 方向逐渐移动：必要时作有规则的横向摆动。

1） 焊条朝熔池方向逐渐送进，这是为了以维持所要求的电弧长度。

因此， 焊条的送进速度应等于焊条的熔化速度， 如果送进速度比熔化速度慢，则电弧被 逐渐拉长，严重时形成断弧现象；反之，如果焊条送进速度太快，则弧长迅速缩 短，最后导致焊条弓弩手焊件接触短路，电弧熄灭。

2） 焊条沿焊接方向的移动速度，即手弧焊的焊接速度。

太快时，电弧来不 及熔化中够的焊条和母材，造成焊缝断面太小以及容易形成末焊透等缺陷；太慢 时，熔化金属堆积过多，加大了焊缝断面，并且使焊件加热温度过高，薄件则容易烧穿。

3） 焊条作横向摆动是为了获得一定宽度的焊缝，特别是当焊件开坡口时， 由于焊口较宽，常采用摆动焊条使两侧金属能够焊透。

手弧焊常用的运条方法示意图:图6-4町 直线往复运条法b ；诞皆醪运条法c ）月牙騒运条迭0斟三角形运条祛 e ）正三角形运条法f ）圆BR 形运睾迭 -7L 7 L7 「7V^7 寸F- 」J -Ali lA J - L A（1）直线形运条法焊接时焊条不作横向摆动，沿焊接方向作直线运动，常用于开I形坡口的对接平焊、多层焊的第一层焊道或多层多道焊。

（2）直线往复运条法焊接时焊条末端沿焊缝的纵向作来凹直线形摆动，特点是焊接速度快、焊缝窄、散热快，适一薄板和接头间隙较大的多层焊的第一层焊道。

（3）锯齿形运条法焊接时焊条未端作锯齿形连续摆动及向前移动，并在两边稍停片刻，摆动焊条是为了控制熔化金属的流动和得到必要的焊缝宽度，特点是操作容易掌握，各种焊接位置基本上均可采用。

（4）月牙形运条法焊接时焊条末端沿着焊接方向作朋牙形的左、右摆动，特点是金属熔化良好，有较长的保温时间，气体容易析出，熔渣易上浮，焊缝质量较高。

（5）三角形运法焊接时焊条末端分别作连续的斜三角或正三角形运动，并向前移动。

电焊焊接的基本手法各种位置的电焊操作技术要掌握好四个动作：一、焊条角度，二、横摆动作，三、稳弧动作，四、根据不同的焊接位置选用不同的横向摆动方法。

一. 引弧：手工电弧焊的焊接过程是从引弧开始的，引弧方法有擦划法引弧和直击法引弧。

1.擦划法引弧是先将焊条前端对准焊件，然后将手腕扭转，使焊条在焊件表面轻微划一下，焊条提起2-4mm，即在空气中产生电弧，然后将电弧长度保持在焊条直径允许的范围。

2.直击法引弧是将手腕下弯，焊条轻微碰一下焊件。

二．运条：电弧引燃后，迅速将焊条提起2—4毫米进行焊接，手工电弧焊操作是沿焊接方向前进、沿焊缝横向摆动和向熔池方向送进焊条等三个基本动作组合而成,运条手法主要包括两种：1.直线形运条法：焊接时保持一定的电弧长度，沿焊接方向作不摆动的前移。

这样，电弧较稳定，能获得较大的熔深，但焊缝较窄。

2.画圆圈形运条法：将焊条末端作连续圆圈形运动，并不断向前移动。

分正圈形和斜圈形两种。

正圈形运条法适用于焊接较厚焊件的平焊缝，优点是能使熔化金属有足够高的温度，使熔解在熔池中的氧、氮等气体释放出来，同时便于熔渣上浮；斜圈形运条法适用于平、仰位置的T形和对接横焊，特点是有利于控制熔化金属避免产生下淌现象，有助于焊缝成形。

三. 收弧：收弧动作不恰当，有可能会在焊缝的收尾处形成弧坑，容易出现裂缝。

常见的收弧方法有：1.划圆圈收尾法：适用于厚板焊接，对于薄板则有烧穿的危险。

2.反复断弧收尾法：当焊接到终点时，在弧坑作数次反复熄弧、引弧，直到填满弧坑为止。

此法适用于薄板焊接，但碱性焊条不宜用此法。

3.回焊收尾法：当焊接到终点时，不熄弧而适当改变焊条角度，向反方向移动一下，然后拉断电弧，碱性焊条宜用此法。

下面简要介绍几种位置焊接的操作要领：一、平焊1) 开始时，倾斜角适当增大，当温度升高时倾斜角相应减少；2)焊条与焊炬的夹角保持在90°左右；3) 焊条始终浸在熔池内，并不断地搅拌熔池；4) 焊薄件时焊丝可作上下运动；5) 结束时，焊炬慢慢堤起，缩小尾部熔池。

手弧焊是用手工操作的焊接方法，因此焊缝的质量在很大程度上决定于焊工的操作技术。

手弧焊时焊条要做三个方向的运动：朝熔池方向逐渐送进；沿焊接方向逐渐移动：必要时作有规则的横向摆动。

1）焊条朝熔池方向逐渐送进，这是为了以维持所要求的电弧长度。

因此，焊条的送进速度应等于焊条的熔化速度，如果送进速度比熔化速度慢，则电弧被逐渐拉长，严重时形成断弧现象;反之，如果焊条送进速度太快，则弧长迅速缩短，最后导致焊条弓弩手焊件接触短路，电弧熄灭。

2）焊条沿焊接方向的移动速度，即手弧焊的焊接速度。

太快时，电弧来不及熔化中够的焊条和母材，造成焊缝断面太小以及容易形成末焊透等缺陷；太慢时，熔化金属堆积过多，加大了焊缝断面，并且使焊件加热温度过高，薄件则容易烧穿。

3）焊条作横向摆动是为了获得一定宽度的焊缝，特别是当焊件开坡口时，由于焊口较宽，常采用摆动焊条使两侧金属能够焊透。

手弧焊常用的运条方法示意图：（1）直线形运条法焊接时焊条不作横向摆动，沿焊接方向作直线运动，常用于开I形坡口的对接平焊、多层焊的第一层焊道或多层多道焊。

（2）直线往复运条法焊接时焊条末端沿焊缝的纵向作来凹直线形摆动，特点是焊接速度快、焊缝窄、散热快，适一薄板和接头间隙较大的多层焊的第一层焊道。

（3）锯齿形运条法焊接时焊条未端作锯齿形连续摆动及向前移动，并在两边稍停片刻，摆动焊条是为了控制熔化金属的流动和得到必要的焊缝宽度，特点是操作容易掌握，各种焊接位置基本上均可采用。

（4）月牙形运条法焊接时焊条末端沿着焊接方向作朋牙形的左、右摆动，特点是金属熔化良好，有较长的保温时间，气体容易析出，熔渣易上浮，焊缝质量较高。

（5）三角形运法焊接时焊条末端分别作连续的斜三角或正三角形运动，并向前移动。

斜三角形运条法适于焊接平、仰位置的T形接头焊缝和有坡口的横焊缝，特点是能够借焊条的摆动来控制熔化金属、焊缝成形良好。

正三角形运条法只适于开坡口的对接接头和T 形接头焊缝的立焊，特点是一次就能焊出较厚的焊缝断面，焊缝不易产生夹渣，生产率较高。
