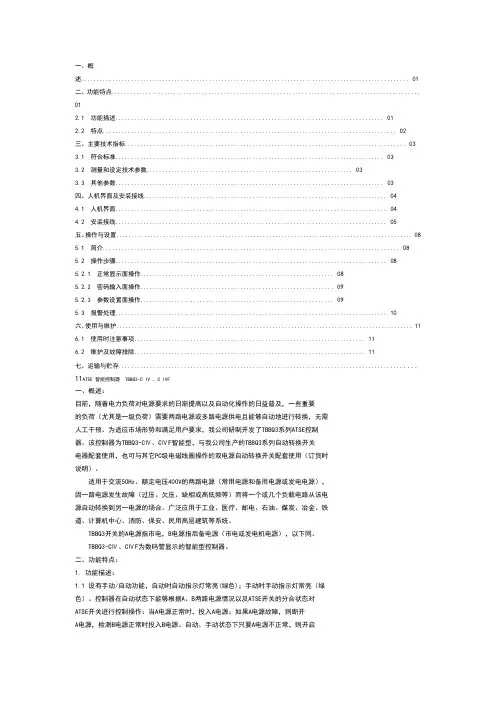

一、概述 (01)二、功能特点...................................................................................................012.1 功能描述 (01)2.2 特点 (02)三、主要技术指标 (03)3.1 符合标准 (03)3.2 测量和设定技术参数 (03)3.3 其他参数 (03)四、人机界面及安装接线 (04)4.1 人机界面 (04)4.2 安装接线 (05)五、操作与设置 (08)5.1 简介 (08)5.2 操作步骤 (08)5.2.1 正常显示面操作 (08)5.2.2 密码输入面操作 (09)5.2.3 参数设置面操作 (09)5.3 报警处理 (10)六、使用与维护 (11)6.1 使用时注意事项 (11)6.2 维护及故障排除 (11)七、运输与贮存............................................................................................... 11ATSE 智能控制器TBBQ3-C IV 、C IVF一、概述：目前，随着电力负荷对电源要求的日渐提高以及自动化操作的日益普及，一些重要的负荷（尤其是一级负荷）需要两路电源或多路电源供电且能够自动地进行转换，无需人工干预。
为适应市场形势和满足用户要求，我公司研制开发了TBBQ3系列ATSE控制器。
该控制器为TBBQ3-CⅣ、CⅣF智能型，与我公司生产的TBBQ3系列自动转换开关电器配套使用，也可与其它PC级电磁线圈操作的双电源自动转换开关配套使用（订货时说明）。
适用于交流50Hz、额定电压400V的两路电源（常用电源和备用电源或发电电源），因一路电源发生故障（过压、欠压、缺相或高低频等）而将一个或几个负载电路从该电源自动转换到另一电源的场合。

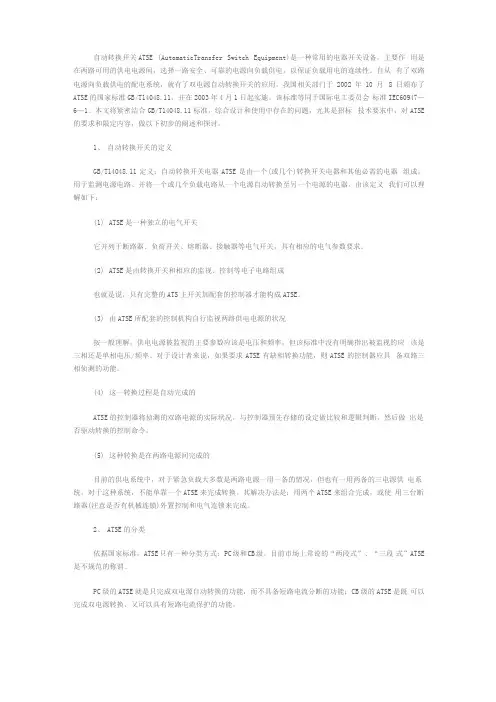

自动转换开关ATSE (AutomaticTransfer Switch Equipment)是一种常用的电器开关设备，主要作用是在两路可用的供电电源间，选择一路安全、可靠的电源向负载供电，以保证负载用电的连续性。
自从有了双路电源向负载供电的配电系统，就有了双电源自动转换开关的应用。
我国相关部门于2002年10月8日颁布了ATSE的国家标准GB/T14048.11，并在2003年4月1日起实施。
该标准等同于国际电工委员会标准IEC60947—6—1。
本文将紧密结合GB/T14048.11标准，综合设计和使用中存在的问题，尤其是招标技术要求中，对ATSE 的要求和限定内容，做以下初步的阐述和探讨。
1、自动转换开关的定义GB/T14048.11定义：自动转换开关电器ATSE是由一个(或几个)转换开关电器和其他必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
由该定义我们可以理解如下：(1)ATSE是一种独立的电气开关它并列于断路器、负荷开关、熔断器、接触器等电气开关，具有相应的电气参数要求。
(2)ATSE是由转换开关和相应的监视、控制等电子电路组成也就是说，只有完整的ATS主开关加配套的控制器才能构成ATSE。
(3)由ATSE所配套的控制机构自行监视两路供电电源的状况按一般理解，供电电源被监视的主要参数应该是电压和频率，但该标准中没有明确指出被监视的应该是三相还是单相电压/频率。
对于设计者来说，如果要求ATSE有缺相转换功能，则ATSE的控制器应具备双路三相侦测的功能。
(4)这一转换过程是自动完成的ATSE的控制器将侦测的双路电源的实际状况，与控制器预先存储的设定做比较和逻辑判断，然后做出是否驱动转换的控制命令。
(5)这种转换是在两路电源间完成的目前的供电系统中，对于紧急负载大多数是两路电源一用一备的情况，但也有一用两备的三电源供电系统。
对于这种系统，不能单靠一个ATSE来完成转换。

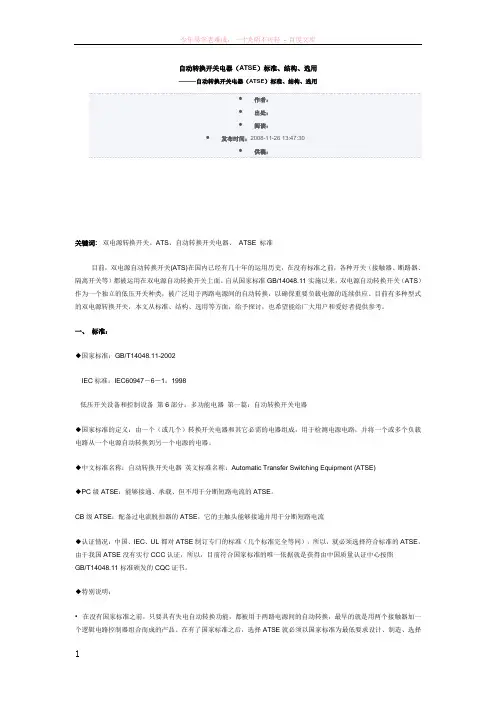

自动转换开关电器（ATSE）标准、结构、选用———自动转换开关电器（ATSE）标准、结构、选用•作者：•出处：•阅读：•发布时间：2008-11-26 13:47:30•供稿：关键词:双电源转换开关、ATS、自动转换开关电器、ATSE 标准目前，双电源自动转换开关(ATS)在国内已经有几十年的运用历史，在没有标准之前，各种开关（接触器、断路器、隔离开关等）都被运用在双电源自动转换开关上面。
自从国家标准GB/14048.11实施以来，双电源自动转换开关（ATS）作为一个独立的低压开关种类，被广泛用于两路电源间的自动转换，以确保重要负载电源的连续供应。
目前有多种型式的双电源转换开关，本文从标准、结构、选用等方面，给予探讨，也希望能给广大用户和爱好者提供参考。
一、标准：◆国家标准：GB/T14048.11-2002IEC标准：IEC60947－6－1：1998低压开关设备和控制设备第6部分：多功能电器第一篇：自动转换开关电器◆国家标准的定义：由一个（或几个）转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器。
◆中文标准名称：自动转换开关电器英文标准名称：Automatic Transfer Switching Equipment (ATSE)◆PC级ATSE：能够接通、承载、但不用于分断短路电流的ATSE。
CB级ATSE：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流◆认证情况：中国、IEC、UL都对ATSE制订专门的标准（几个标准完全等同），所以，就必须选择符合标准的ATSE，由于我国ATSE没有实行CCC认证，所以，目前符合国家标准的唯一依据就是获得由中国质量认证中心按照GB/T14048.11标准颁发的CQC证书。
◆特别说明：•在没有国家标准之前，只要具有失电自动转换功能，都被用于两路电源间的自动转换，最早的就是用两个接触器加一个逻辑电路控制器组合而成的产品。
泰永长征TBBQ3-S瞬间并联型ATSEn先合后分瞬间并联转换，确保负载不断电；n两路电源瞬间并联转换技术，不存在电流冲击；n额定电流范围：16-1600A；n使用类别：AC-33iA;n采用专用型C800控制器，具有同相位转换技术；n适用于医疗、石化冶金、电厂事故保安电源等 不允许ATSE转换时出现“双分”的重要场所。
泰永长征TBBQ3-S瞬间并联型ATSE瞬间并联型ATSE的定义n在特定的条件下（如同电压，同频率，同相位角），可将两路电源瞬间并联在一起使负载不断电转换的ATSE。
瞬间并联型ATSE的工作原理n当发生可预知的故障前，通过专用型控制器调整发电机的幅值、频率、相位角，实现与常用电源同步后，将两路电源在极为短暂的时间内并联在一起，从而实现在ATSE转换时负载不断电。
A电源合闸B电源合闸电源调节瞬间并联B电源合闸A电源合闸电源调节瞬间并联瞬间并联型ATSE的应用场合n石化、冶金、发电厂保安电源（保安电源主备切换不能断电，UPS+STS方案成本过高）n工业过程控制（工厂需要避峰让电切换到油机，但工业设备不能停电）n医疗场合 ( 0级不间断医疗场合允许断电时间：0ms)n数据中心（A类数据中心对断电的要求：＜4ms ）瞬间并联型ATSE 普通型专用PC级ATSE≈ 100ms0ms支持RS485接口、ModBUS-RTU协议发电机控制模块，调节发电机幅值、频率、相位角具有相位侦测技术，可实现“先通后断”转换适应于市电-市电以及市电-发电机间转换C800系列瞬间并联型ATSE专用控制器传统方案传统解决方案是，采用普通型ATSE+STS+UPS的冗余设计方案。
即通过多台的UPS配合普通型ATSE或静态转换开关（STS）实现多路电源的配合供电。
n UPS、STS数量多，成本高n配置方案复杂，故障点多n UPS效率较低，供电经济性差瞬间并联型ATSE方案瞬间并联型ATSE方案，采用瞬间并联型ATSE+柴油发电机的设计方案。

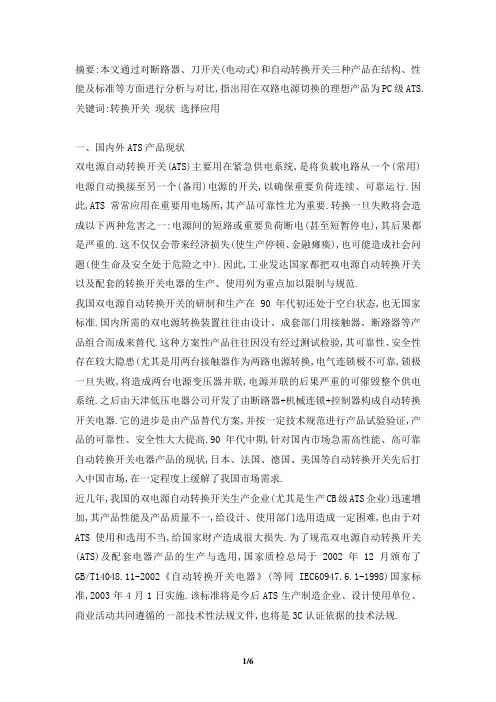

摘要:本文通过对断路器、刀开关(电动式)和自动转换开关三种产品在结构、性能及标准等方面进行分析与对比,指出用在双路电源切换的理想产品为PC级ATS. 关键词:转换开关现状选择应用一、国内外ATS产品现状双电源自动转换开关(ATS)主要用在紧急供电系统,是将负载电路从一个(常用)电源自动换接至另一个(备用)电源的开关,以确保重要负荷连续、可靠运行.因此,ATS常常应用在重要用电场所,其产品可靠性尤为重要.转换一旦失败将会造成以下两种危害之一:电源间的短路或重要负荷断电(甚至短暂停电),其后果都是严重的.这不仅仅会带来经济损失(使生产停顿、金融瘫痪),也可能造成社会问题(使生命及安全处于危险之中).因此,工业发达国家都把双电源自动转换开关以及配套的转换开关电器的生产、使用列为重点加以限制与规范.我国双电源自动转换开关的研制和生产在90年代初还处于空白状态,也无国家标准.国内所需的双电源转换装置往往由设计、成套部门用接触器、断路器等产品组合而成来替代.这种方案性产品往往因没有经过测试检验,其可靠性、安全性存在较大隐患(尤其是用两台接触器作为两路电源转换,电气连锁极不可靠,锁极一旦失败,将造成两台电源变压器并联,电源并联的后果严重的可催毁整个供电系统.之后由天津低压电器公司开发了由断路器+机械连锁+控制器构成自动转换开关电器.它的进步是由产品替代方案,并按一定技术规范进行产品试验验证,产品的可靠性、安全性大大提高.90年代中期,针对国内市场急需高性能、高可靠自动转换开关电器产品的现状,日本、法国、德国、美国等自动转换开关先后打入中国市场,在一定程度上缓解了我国市场需求.近几年,我国的双电源自动转换开关生产企业(尤其是生产CB级ATS企业)迅速增加,其产品性能及产品质量不一,给设计、使用部门选用造成一定困难,也由于对ATS使用和选用不当,给国家财产造成很大损失.为了规范双电源自动转换开关(ATS)及配套电器产品的生产与选用,国家质检总局于2002年12月颁布了GB/T14048.11-2002《自动转换开关电器》(等同IEC60947.6.1-1998)国家标准,2003年4月1日实施.该标准将是今后ATS生产制造企业、设计使用单位、商业活动共同遵循的一部技术性法规文件,也将是3C认证依据的技术法规.双电源自动转换开关(ATS)分PC有与CB级两种.代表PC级的具有世界先进水平的产品有美国的ASCO及日本共立.代表CB级的有法国的施耐德等.目前,国内生产CB级ATS产品的企业约几十家,如天津低压电器公司、天津万高、等公司.生产PC级ATS产品的企业有无锡韩光、北京第一低压电器、上海超韩等.生产电动式刀开关(用于双电源切换)产品的企业也有5-6家,如法国朔高美等.自动转换开关电器(ATSE)一般由两部分组成:①自动转换开关本体;②控制器.1.1自动转换开关本体又分两类:第一类为CB级，它是由两台断路器加机械连锁组成,具有短路保护功能;第二类为PC级,一体式结构(三点式).它是双电源切换的专用开关,具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点,但需要配备短路保护电器.1.2控制器控制器也有两种形式:一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品.它具有性能好,参数可调及精度高,可靠性高,使用方便等优点.国内外常见的几种ATS产品及电动式刀开关产品的对比见表1.常见ATS产品与电动式刀开关产品的对比表1生产厂家电器级别连锁操作方式触头系统转换时间控制器控制发电机组加载负荷符合IEC60947-6-1标准美国ASCO PC级无需单线圈单刀双投式 170ms 智能型有无符合日本共立 PC级机械连锁单线圈单刀双掷式 30～80ms 智能型有无符合韩国DACO PC级机械连锁单线圈单刀双掷式 120ms 智能型有无符合香港斯沃 PC级机械连锁单线圈单刀双掷式 150ms 智能型有无符合法国施耐德电动开关机械连锁两台电操断路器 1.5s 智能型有有仅符合GB14048.2天津低压 CB级机械连锁单台电操断路器 2.5s 外接有有符合法国朔高美刀开关机械连锁直流电机双刀双掷式 1s ――――――仅符合GB14048.3二、产品结构分析对比及ATS的选择目前,国内市场上用于两路电源切换的大致有三种开关:①CB级ATS;②PC级 ATS;③刀开关(电动).下面从产品结构、性能及所遵循的标准三个方面,分别将CB级与PC级ATS;PC 级ATS与刀开关(电动)进行对比和分析.从中不难发现,PC级ATS是理想的双电源切换开关.2.1 CB级与PC级ATS两者有以下区别2.1.1两者机械设计理念不同CB级是由断路器组成,而断路器是以分断电弧为已任,要求它的机械应快速脱扣.因而断路器的机构存在滑扣、再扣问题;而PC级产品不存在该方面问题.PC级产品的可靠性远高于CB级产品.2.1.2断路器不承载短路耐受电流,触头压力小供电电路发生短路时,当触头被斥开产生限流作用,从而分断短路电流;而PC级ATS应承受20Ie及以上过载电流.触头压力大不易被斥开,因而触头不易被熔焊.这一特性对消防供电系统尤为重要.2.1.3双电源在转换过程中存在电源叠加问题PC级ATS充分考虑了这一因素.PC级ATS的电气间隙、爬电距离的180%、150%(标准要求).因而PC级ATS安全性更好.2.1.4触头材料的选择角度不同断路器常常选择银钨、银碳化钨材料配对,这有利于分断电弧.但该类触头材料易氧化,备用触头长期暴露在外,在其表现易形成阻碍导电、难驱除的氧化物,当备用触头一但投入使用,触头温升增高易造成开关烧毁甚至爆炸;而PC级ATS充分考虑了触头材料氧化带来的后果,尤其是日本共立的ATS其接点有硅合金制成,高度抗燃烧,而且当开关运行时,每一次接触自滑触点可以清理灰尘和氧化,这大大提高了ATS的使用寿命,降低了风险.2.2 PC级ATS与刀开关(电动)区别2.2.1两者遵循的标准不同PC级ATS符合GB/T14048.11《自动转换开关电器》.刀开关(电动)符合GB14048.3《开关、隔离器、隔离开关以及熔断器组合电器》.2.2.2灭弧系统不同PC级ATS充分考虑了在电源转换过程中可能出现的二次电弧击穿问题,所以对触头开距有一定要求,而且要求电弧的游离气体应迅速排放.否则,易造成电源相间短路.2.2.3两者电气性能要求不同PC级ATS是在6In电流,1.05Ue电压下,接通/分断循环次数为12次;而刀开关是在3Ie/1Ue下,接通/分断5次.两者的电气寿命、机械寿命也不同.PC级ATS的电气寿命是在2In/1.05Ue条件下至少操作循环1000次,机械寿命5000次;而刀开关的电气寿命仅在1In/1Ue条件下操作200次,机械寿命800次.两者电气可靠性不同.2.2.4切换速度不同PC级ATS切换速度一般小于0.3s;而刀开关用于双电源转换时切换速度不少于1s.2.2.5试验方法不同在进行接通与分断试验时,PC级ATS是在不同的电源相序下进行(灭弧能力考核较严);而刀开关对相序无要求.通过上述对比可知PC级ATS是理想的双电源转换开关.三、ATS产品的应用随着经济发展,现代生活和现代工业对断电的容忍能力越来越差.国外工业发达国家(尤其是美国和日本)把ATS及配套产品视为电源的一部分,对ATS产品选择与使用都很慎重.在双电源紧急供电系统首选PC级产品,且开关在转换过程中不允许中间停留(即不带零位).其目的是增加电源的可靠性.由于备用电源种类不同,ATS选择也应有所不同.目前,国内备用电源有三种形式:(1)电网;(2)发电机组;(3)EPS(蓄电池组逆变).当备用电源为(2)或(3)时,其容量一般仅是常用电源容量的20%~30%.ATS一般是不允许带大电动机或高感抗负载转换.如大电动机负载在运行中切换,电源相位差距较大时它将受到巨大的机械应力.同时由电动机产生的反电势引起的过电流可能造成熔断器熔断或断路器脱扣.解决方法常采用电阻吸收或减负荷方式.在ATS的应用电路中一般采用熔断器隔离器,它们在电路中起两个作用,一是短路保护;二是维修隔离.四、公司PC级ATS产品简介为了向广大用户提供理想的ATS产品,上海超玛进出口有限公司与日韩两国此类产品的生产厂商长期合作,目前是日本共立和韩国DACO ATS的国内总代理.该产品完全符合国家标准及相应的国际标准的PC级ATS.日本共立SSK-MZ系列产品有30A、60A、100A、150A、300A、400A、500A、600A、800A、1000A、1200A、1400A、1800A、2000A、3000A;韩国DACO ATS M型产品有:400A、600A、800A、1000A、1200A、1400A、2000A、2500A、3200A、4000A;DACO ATS T型产品有:100A、200A、400A.SSK-MZ型产品特点1)足够的接触开放时间,以避免在转换过程中可能出现的电弧放电.2)板簧保证接触压力不变,因此在电压变换的情况下接触导电率不变.3)因为机械闭锁装置的存在,在转换之后,无需操作电流.4)接点有硅合金制成,高度抗燃烧.5)当开关运行时,每一次接触自滑触点可以清理灰尘和氧化.6)共立SSK系列双电源转换开关的时间转换等级:MZ为30ms~80ms、ES为3~8ms;可满足要求比较高的计算机控制系统、通信系统以及医疗设备等两路电源的切换.。
双电源重要技术指标—转换时间供电连续性的意义l配电线路故障导致的电力中断会对日常生产、生活及国民经济产生重大影响。
l 配置备用电源或发电机，并选用ATSE双电源转换开关，可提高供电质量，有效保证供电连续性。
各类场所允许的断电时间l不同场所根据重要级别不同，对允许的断电时间有一定要求。
l其次，在极短断电时间内能否正常工作，与负载类型及内部设计有关。
电气设备的工作受到线路断电的时间影响。
级别负荷允许中断的时间（S） 0级（不间断）（一般由UPS或其他方式实现）0.15级（极短时间隔）≤0.150.5级（短时间隔）≤0.515级（中等间隔）≤15大于15级（长时间隔）≥15医疗设备级别负荷允许中断的时间（S）A级≤0.004（一般由UPS或其他方式实现）B级≤0.2C级≤1.5计算机系统、通信系统级别负荷允许中断的时间（S）高危险区≤0.25一般场所≤5应急照明保证转换时间的技术特点l 双电源转换开关转换动作时间，受电气原理、组成形式、内部结构设计等影响。
励磁式电磁驱动 线圈瞬间吸合完成转换专业器件电路 采样准确反应迅速专用一体化PC级ASTESTS静态转换开关MCU数字化控制同步控制技术确保切换一致性可控硅模块先断后合切换实现高速切换转换动作时间：4≤t≤8ms 转换动作时间： ≤150ms 转换动作时间： 1.5~3s l 计算机、通讯：A级l 计算机、通讯：B级l 医疗：0.15级、0.5级l 应急照明：高危险区l 计算机、通讯：C级l 医疗：15级及以上l 应急照明：一般场所STS静态 转换开关专用PC级ATSE派生PC、CB级ATSE快慢各类双电源的转换时间l 为保证应用场所的负载稳定运行，结合双电源的转换动作时间及负载允许的中断动作时间，对应合理选用双电源成为重中之重。
TBBQ3转换开关使用类别：AC-33iA\AC-33B 电流范围：16-5000A•励磁驱动，触头转换时间小于75ms •额定限制短路电流35kA以上•机械、电气双重闭锁•专用银合金触头，耐弧抗氧化•特设独立灭弧系统，灭弧迅速TBBQ3系列双电源转开关：l 《消防应急照明和疏散指示系统》GB17945-2010第6.3.1.1条： “……高危险区域使用的系统的应急转换时间不应大于0.25S；l采用TBBQ3系列产品，当ATSE的控制系统监测到一路电源故障后，会自动地立即切换到另一路输入供电，提供了输入电源的冗余， 增加了供电系统的可靠性。

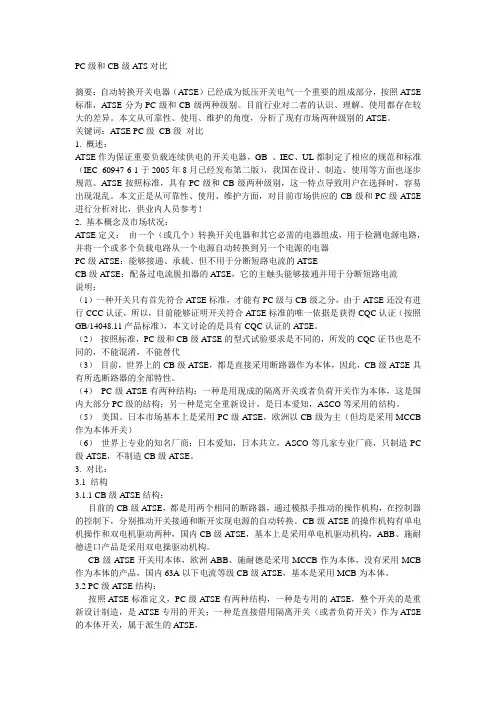

PC级和CB级ATS对比摘要：自动转换开关电器（A TSE）已经成为低压开关电气一个重要的组成部分，按照ATSE 标准，A TSE分为PC级和CB级两种级别。
目前行业对二者的认识、理解、使用都存在较大的差异。
本文从可靠性、使用、维护的角度，分析了现有市场两种级别的ATSE。
关键词：ATSE PC级CB级对比1. 概述：ATSE作为保证重要负载连续供电的开关电器，GB 、IEC、UL都制定了相应的规范和标准（IEC 60947-6-1于2005年8月已经发布第二版），我国在设计、制造、使用等方面也逐步规范。
A TSE按照标准，具有PC级和CB级两种级别，这一特点导致用户在选择时，容易出现混乱。
本文正是从可靠性、使用、维护方面，对目前市场供应的CB级和PC级A TSE 进行分析对比，供业内人员参考！2. 基本概念及市场状况：ATSE定义：由一个（或几个）转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器PC级A TSE：能够接通、承载、但不用于分断短路电流的ATSECB级ATSE：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流说明：（1）一种开关只有首先符合A TSE标准，才能有PC级与CB级之分，由于A TSE还没有进行CCC认证，所以，目前能够证明开关符合ATSE标准的唯一依据是获得CQC认证（按照GB/14048.11产品标准），本文讨论的是具有CQC认证的ATSE。
（2）按照标准，PC级和CB级ATSE的型式试验要求是不同的，所发的CQC证书也是不同的，不能混淆，不能替代（3）目前，世界上的CB级A TSE，都是直接采用断路器作为本体，因此，CB级ATSE具有所选断路器的全部特性。
（4）PC级ATSE有两种结构：一种是用现成的隔离开关或者负荷开关作为本体，这是国内大部分PC级的结构；另一种是完全重新设计，是日本爱知，ASCO等采用的结构。
Automatic Transfer Switch(ATS)Smartgen ElectronicCONTENT1SUMMARY (4)2OPERATING CONDITIONS (4)3SPECIFICATION (4)4TYPE INSTRUCTION (4)5STRUCTURE (5)6CASE DIMENSIONS (5)6.1. T YPE “N” CASE DIMENSIONS AND TECHNICAL DATA (5)6.2. T YPE “T”C ASE DIMENSIONS AND TECHNICAL DATA (6)6.3. T YPE “M” EXTERNAL DIMENSIONS AND TECHNICAL DATA (8)7ATS CONNECTING DIAGRAM AND OPERATING PRINCIPAL (9)7.1. “N” AND “T” SIMPLE CONNECTING DIAGRAM (9)7.2. “M” SIMPLE CONNECTING DIAGRAM (10)8INSTALLATION AND TESTING (10)1 SUMMARYSmartgen SGQ Automatic Transfer Switch (ATS) is used in conditions from AC660V 50/60HZ to DC250V which under structure of electromagnetism driving. SGQ ATS can make fast loading transfer (transfer time ≤80ms) under two ways power supply. Also ATS can be widely used in Hi-buildings, post, telecommunications, mines, ships, medical, public health, military installations, and so on. Two ways power can be mains, gens and storage battery.5 STRUCTURESmartgen SGQ Automatic Transfer Switch (ATS) apply for structure of magnet coil driving and two ways interlocking of electric and mechanical. And ATS’s major contact structure is two-stable and one-moving, and the moving contact is “V” type design, in order to ensure there is no short circuit of the two-ways power supply. “N” and “T” apply for structure of single coils operation and the coil only have current while it is transferred, and this can extremely extend theYPE “N” CASE DIMENSIONS AND TECHNICAL DATARIGHT VIEWSpecification Case size Installation size Cupper bar(A) A2P A3P A4P D C B2P B3P B4P E M U TQ63N 172 200 228 186 155 139 167 195 165 5 12 27 Q125N 193 228 265 186 155 159 195 231 165 7 20 37“N” technical data6.3. T YPE “M” EXTERNAL DIMENSIONS AND TECHNICAL DATATOP VIEW RIGHT VIEW7 ATS CONNECTING DIAGRAM AND OPERATINGPRINCIPAL7.1. “N” AND “T” SIMPLE CONNECTING DIAGRAMNote:1. Position control I2. Position control II3. Aux. contact of position I4. Aux. contact of position IISB1 as No.1 power’s switch on button SB1 as No.2 power’s switch on button7.2. “M” SIMPLE CONNECTING DIAGRAMNote:1. Position control I2. Position control II3. Aux. contact of position I4. Aux. contact of position IISB1 as No.1 power’s switch on button SB1 as No.2 power’s switch on button 8 INSTALLATION AND TESTINGThe installation and testing of ATS must be operated by experts and people who much learn about switch equipments. Protection and preventive measures must be considered during the operation. The wires connection of switch major loop must make its down lead prohibit from any pressure and strong force. Should inspect if have any damage to switch or any harmful environment before installation or debugging. Meanwhile, should check the wires connection if loose during transportation. Also should make the switch is clean and clean way smudge, special prohibit any smudges on the surface ofinsulation parts. The smudges could be caused from the packing materials during transportation or in storage. When connect main loop, should make the two-ways power phase sequence as same. Also should strictly follow to wires diagram in manual when connect to second loop and pay attention to control the voltage grade of power. There must be have excellent ground-connection when installation. Considering the personal safety and quickness of switch transfer, the debugging handle for testing only and users never operate it with load. Should use handle to operate the switch first when debugging. If everything goes well, using manual button to power-driven operation. And ATS is normal running after there is no error.。
泰永TBBQ系列对比ABB系列ABB品牌ATS共有两种规格:1.DPT：CB级，以断路器为主体开关，额定电流1～6300A。
详细分为：①DPT63～250：用于末端控制，额定电流1～250A。
采用S260系列MCB（63A及以下）及S系列MCCB （80A～250A）为主体开关。
②DPT/SE：用于两路市电或市电与柴油发电机供电的自动切换，额定电流160～6300A。
以S系列MCCB （1600A及以下）及F、E系列ACB（1600A以上）为主体开关。
③DPT/TE：用于带母联断路器的两路市电自动切换，额定电流630～6300A。
以S系列MCCB（1600A及以下）及F、E系列ACB（1600A以上）为主体开关。
2．OTM_C_D：派生PC级，以OT系列负荷隔离开关为主体开关，额定电流32～800A。
DPT/SE DPT/TE泰永科技TBBQ3系列自动转换开关电器是完全按照GB/T14048.11标准要求专门设计的PC级一体化ATSE，其特点如下：●驱动力采用励磁驱动。
励磁驱动是最简单的电动力源，比其它采用减速电机作为驱动力的结构（CB 级、采用隔离/负荷开关的ATSE）可靠性要高。
●采用连杆传动、结构自锁，整个传动机构十分简单（运动部件不超过10个）。
●触头材料均采用银合金，大大提高导电性能。
●触头压力大，可有效防止触头的跳动并承受较高的电流冲击。
●分离速度快（100A以下能够达到0.75m/s以上的速度），有利于灭弧。
●有专门的灭弧装置，快速灭弧。
●驱动机构非常可靠，可以做到大电流等级（泰永科技TBBQ3系列，一种驱动机构可以做到5000A，而且可靠性很高）。
针对PC级产品泰永TBBQ3系列与ABB OTM_C_D系列产品对比如下：一、产品类别不同泰永TBBQ3系列：三段式、两段式、轨道型、瞬间并联型、抽出带旁路型、交直流混合型。
OTM_C_D系列：三段式。
备注：泰永TBBQ3系列种类齐全，可为多行业提供针对性更强的解决方案。
技术部分TBBQ3-CⅣ系列ATSE智能控制器◎功能特点◎主要技术指标◎人机界面及安装接线◎操作与设置◎使用与维护一、概述：目前，随着电力负荷对电源要求的日渐提高以及自动化操作的日益普及，一些重要的负荷（尤其是一级负荷）需要两路电源或多路电源供电且能够自动地进行转换，无需人工干预。
为适应市场形势和满足用户要求，我公司研制开发了TBBQ3系列ATSE控制器。
该控制器为TBBQ3-C Ⅳ、CⅣF智能型，与我公司生产的TBBQ3系列自动转换开关电器配套使用，也可与其它PC 级电磁线圈操作的双电源自动转换开关配套使用（订货时说明）。
适用于交流50Hz、额定电压400V的两路电源（常用电源和备用电源或发电电源），因一路电源发生故障（过压、欠压、缺相或高低频等）而将一个或几个负载电路从该电源自动转换到另一电源的场合。
广泛应用于工业、医疗、邮电、石油、煤炭、冶金、铁道、计算机中心、消防、保安、民用高层建筑等系统。
TBBQ3开关的A电源指市电，B电源指后备电源（市电或发电机电源），以下同。
TBBQ3-CⅣ、CⅣF为数码管显示的智能型控制器。
二、功能特点：1. 功能描述：1.1 设有手动/自动功能，自动时自动指示灯常亮(绿色)；手动时手动指示灯常亮（绿色）。
控制器在自动状态下能够根据A、B两路电源情况以及ATSE开关的分合状态对ATSE开关进行控制操作：当A电源正常时，投入A电源；如果A电源故障，则断开A电源，检测B电源正常时投入B电源。
自动、手动状态下只要A电源不正常，则开启发电机（有延时，可调）；A电源正常开始关闭发电机（有延时，可调）。
CⅣF型控制器在A电源故障时，检测B电源正常时由A电源投入B电源，如B电源也不正常，不断开A电源。
1.2 手动状态下，前面板按键手动操作有效；外延手动按键只有在外延手动/自动开关合上手动状态后才有效。
可通过外延按键手动对ATSE开关进行分合闸操作：按下“A电源”，则相应的A电源投入；按下“B电源”，则相应的B电源投入；按“脱扣”，则两路电源均处于断开状态；按“急停”按键后，转入手动状态（前面板按键手动操作有效），同时两路电源均处于断开状态。
自动转换开关电器(ATSE)的选用技术介绍摘要：比较了PC级A TSE和CB级ATSE的区别，比较了二位式ATSE和三位式ATSE的区别，简述了ATSE极数的选择及旁路隔离型ATSE的用法关键词：PC级ATSE、CB级ATSE、三位式ATSE、二位式ATSE、旁路隔离型ATSE随着各种消防负荷及重要负荷的不断增加，工程中对于用电的可靠性的需要越来越高，而双回路供电并且由ATSE在两回路电源中自动切换是一个不错的解决方案，在工程中被广泛应用。
ATSE是一种近年内才出现的电器，一些工程设计人员对这种电器的选用还有一些较为模糊的地方，本文对ATSE选用中的几个问题进行讨论，有不准确的地方希望读者不吝指出。
ATSE学名自动转换开关电器，英文名称：Automatic Transfer Switching Equipment，ATSE是其英文名称的缩写。
ATSE的定义:是由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路，并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
ATSE从结构上是由本体、自动转换机构、控制器三部分组成。
按照ATSE的特性分类，ATSE可以分为PC级和CB级。
PC级ATSE是指能够接通、承载、但不用于分断短路电流的ATSE；CB级ATSE是指配备过电流脱扣器的ATSE,它的主触头能够接通并用于分断短路电流。
PC级和CB级ATSE的差别主要在于本体上的不同，PC级ATSE通常是以隔离开关或者负荷开关做为本体或者采用一体化结构，而CB级ATSE通常是以断路器做为本体（CB级的目前没有一体化结构的）。
PC级ATSE仅用于两个电源之间的自动转换，而CB级ATSE既用于两个电源之间的自动转换，同时又具有短路保护的功能。
所以，在需要短路保护的地方使用CB级ATSE可以比PC 级ATSE少使用两个断路器而CB级ATSE要比PC级ATSE加两个断路器造价要低廉。
所以，在对电源可靠性不高的地方使用CB级ATSE是恰当的。
两种PC级ATSE对比国际上PC级ATSE有两种解决方案：一种是完全重新开发的结构，这种方案开发难度大，成本高。
没有足够的研发能力和专业配置（例如必须有机械、微电子和计算机软硬件开发人员），是无法独立开发出来的。
代表品牌有世界专业的ATSE供应商ASCO、GE、TBBQ3等；另外一种是用负荷开关作为ATSE的本体，这种解决方案具有结构简单，机构可靠性较高，特别是开发、制造成本低等优点，因而被国内大多数的企业所采用。
国际上的代表品牌是法国溯高美，国内代表品牌是施耐德万高PC级、斯沃等。
提示：除法国溯高美外，其它国际上专业的ATSE供应商是采用完全重新设计的ATSE，不是借用现成的负荷开关作为本体。
用负荷开关作为本体的ATSE和完全重新设计的ATSE对比：1、标准不同：负荷开关的设计、制造、检验的国家标准依据为GB14048.3《开关/隔离器/隔离开关以及熔断器组合电器》标准。
ATSE的国家标准依据为GB/T14048.11－2002。
2、负荷开关电气性能要求与ATSE的性能要求不同（以《300A为例）：带负荷转换试验的测试条件不同：ATSE是在6In电流, 1.05Ue电压下，接通/分断循环次数为50/12次；而负荷开关是5/3次。
两者的电气寿命、机械寿命也不同：PC级ATSE的电气寿命1000次，机械寿命5000次；而负荷开关的电气寿命200次，机械寿命1400次。
3、动静触头的连接方式：负荷开关是插入式的，经过几次开断后，触头间的烧损易形成接触不良的现象，而且，电弧转移慢、灭弧性能差。
这种连接方式，有利于开关的耐受电流冲击，但不利于灭弧，而且磨损严重。
重新设计的ATSE，是采用拍合式触头连接方式，这种方式非常利于灭弧（是断路器、接触器的连接方式），几乎没有磨损。
电弧是开关损坏最大的原因。
ATSE可能在最“严酷”的条件下转换，所以，拍合式更加适合ATSE。
4、灭弧的性能不同：负荷开关300A以下一般不设专门的灭弧机构，灭弧室中无灭弧栅片、依靠动触头在空气中快速拉长电弧来息弧，切换时拉弧时间长，容易影响触头的使用寿命。
保养、检查、贮存7.7.主、次回路接线图主、次回路接线图13301自动开关手动试验产品简介TBQ3系列自动转换开关（路转器），是我公司利用微机技术研发的新一代自动转换开关。
它是以电磁驱动机构为执行元件、配以机电双重联锁的新型转换装置。
特别适用于高层建筑、医院、商场、银行、消防、化工、冶金、军用设施等不允许断电（中等隔离时间）的重要场所。
特点；TBQ3为PC级ATS一体化机构、机电联锁、结构简单、体积小、转换快、时间短（40ms），相关功能决定于所选控制器。
02序号：3表示设计序号3控制器类型：M表示二段式内置控制器C表示三段式外置液晶控制器壳架电流：63、125、250、500、630、1000、1250、1600、2000、2500、3150控制方式：R自投自复S自投不复转换模式：T电网-电网G电网-发电极数：3、4极额定工作电流 同下天津天高电气有限公司自TBQ P A3电气级别：P表示PC极303X消防分合05设 置SHF N ·R 9 0R ·N 按 移位，第二位初显0闪0 d 设 置SHF R ·N N ·R 点按 ,进入参数设置提示输入密码设 置SHF N ·R 0 d R ·N 点 ,密码第1位变为0闪设 置SHF N ·R 9 d R ·N 按输入密码或第1位设 置SHF N ·R R ·N dd 等待1秒，系统显示d d ,表示密码正确设 置SHF N ·R R ·N --系统显示--，表示密码错误，系统不予响应任何操作，1秒后自动退出设置0 4s 设 置SHF N ·R R ·N 若输入密码正确，显示dd后1秒自动显示进入N-->>时间设置(此期间系统不予响应任何操作)显示原来N-->>时间，高位闪 设 置SHF N ·R 9 9R ·N 按输入密码或第2位按 或修改设 置 1 4s 按 移位设 置 1 4 s N ·R 按 或修改设 置 1 2 s 按 确定,低位不闪，注：如果低位不是0，则高位不能≥3，若高位原输入3，则低位只能是0，所以大于30的数均被限定在30。
议PC级与CB级ATSE的选择1 自动转换开关的介绍自动转换开关电器( Automatic transfer switching equipment) 简称ATSE, 是保障重要用电负荷供电连续可靠的开关电器。
因此ATSE 产品的质量和合理使用尤为重要。
自动转换开关由三部分组成: 开关本体、传动机构和控制器。
常用的开关本体有接触器、断路器、负荷隔离开关。
由接触器做开关本体的自动转换开关的缺点是线圈长期通电、耗能、易烧毁, 产品的接通分断能力低, 触头易抖动、熔焊, 其产品可靠性很低, 近年来已经逐步被淘汰。
本文主要讨论由后两种开关组成的自动转换开关。
2 CB 级与PC 级ATSE 的对比按照ATSE 的特性分类, ATSE 可以分为PC 级和CB 级。
PC 级: 能够接通、承载, 但不用于分断短路电流的ATSE。
目前的PC级ATSE 分两种, 一种是隔离开关或负荷开关再加传动机构和控制器组合而成, 另一种是完全重新设计的一体式PC 级ATSE, 这种产品研发周期长, 成本高, 但是性能优秀, 可靠性高, 是未来的发展趋势。
CB 级: 配备过电流脱扣器的ATSE, 它的主触头能够接通并用于分断短路电流。
按照标准定义, 只要主触头具有分断短路电流能力的ATSE, 就是CB 级ATSE。
目前市场上CB 级ATSE 都是采用断路器作为开关本体。
( 1) 开关本体不同。
CB 级ATSE 采用的断路器常常选择银钨、银碳化钨材料, 这种材料利于分断电弧, 不足之处是该类触头材料易氧化, 备用触头长期暴露在外, 在其表面易形成阻碍导电、难驱除的氧化物, 当备用触头一旦投入使用, 触头温度增高, 易造成开关烧毁甚至爆炸; 一体式PC 级ATSE 的主触头采用的是银合金, 不易氧化, 触头分离速度快, 有专门的灭弧装置。
( 2) 驱动机构不同。
CB 级ATSE 采用电机机构来带动短路器手柄动作, 结构复杂。
PC 级ATSE 采用励磁驱动, 结构简单。
自动转换开关ATSASCO(Automatic Switch Company) 美国自动开关公司创立于1888年，于1920年研发制造出第一台自动转换开关，经由不断的创新与发展，一直是电力界自动转换开关产品的首选，是ATS 业界领导者。
右图为ASCO 全球总部及主要生产工厂，位于美国新泽西州Florham Park,拥有超过1300名员工，此工厂每年制造及运送数以万计的ATS 至全球各地。
全球总部-Florham Park, 美国新泽西州当您了解越多，您会更加坚定选择ASCO 提供多元化产品及解决方案以符合各种对紧急电源转换应用的要求：◆一般开路转换开关ATS◆不停电转换闭路转换开关CTTS◆延迟转换开关DTTS◆维修时仍可继续供应电力的旁路隔离抽出型转换开关ATB ，ACTB◆固态电子式快速转换开关STS◆闭路式线性加卸载转换开关SLTS◆中压转换开关MV ATS ，MVCTTS◆多电源转换系统◆发电机并联系统 ◆紧急电力管理系统 2000A 含维护旁路自动转换开关 ◆照明控制接触器◆瞬时浪涌电压突波抑制器全球销售与服务网络ASCO 产品销售及服务网遍布全球，ASCO 自动转换开关为强制认证(CCC)合格产品、UL1008认证合格产品,是全球第一家取得CE,IEC60947-6-1及KemaKeur 认证合格的自动转换开关,符合NFPA 20,70，99,110,IEEE 241,446及NEMA ICS10-1993(ICS2-447)法规标准。
自动转换开关提供最佳可靠度◆真正PC级自动转换开关，GB/T 14048.11-2002、UL1008及IEC60947-6-1认证的合格产品◆适用于各类型负载，可使用于最复杂负载类型AC-33A ◆带载转换及耐受故障电流能力高，方便保护协调设计及设定◆线圈激磁型双投式转换开关，转换速度快且稳定◆电气操作，机械保持触头闭合◆电气及机械互锁，无中间暂停位置，保证只接触一路电源供电，避免双边电源不供电或双路电源短路◆具灭弧触头及灭弧室，保护主触头，有足够灭弧距离，保证明显断开点◆大电流ATS静主触头为分片式设计，保证最佳接触面积避免过热，并具有自我清洁功能◆百分之百电流额定◆不需外接触独立控制电源，降低故障率◆可由正面检视维修◆转换速度快，3000A以下机械动作时间低于50ms,4000A 低于60ms◆微处理机控制器，控制精密度高◆可搭配同相位侦测器进行同相位转换◆可搭配重叠转换第四极（中性级），避免转换过程产生瞬间异常电压◆可搭配通讯模块，远程监控ATS状态重要负载供电需要ATS 医院、电子半导体业、商业大楼及工业厂房计算机数据处理中心，电信通讯机房石化工业及制造业300系列开路转换自动转换开关ATS◆适用于商业、工业及紧急重要的供电场所◆GB/T 14048.11-2002、UL1008及IEC60947-6-1认证合格产品◆2、3、4极，适用于120V-600V，单相及三相系统，30A-3000A，50/60HZ◆PC级ATS适用于各类负载及AC-33A◆真正双投式自动转换开关，采用先离后接转换模式，转换过程负载短瞬间停电，有明显断开点◆转换机构电力来自于即将投入端电源，不需额外控制电源，减少故障率◆简单明了的盘面控制及显示面板，LED灯号显示开关位置及电源状态，并含测试及延时取消开关◆附发电机每周定时启动测试定时器，可设定有载或无载测试，若有必要也可取消此设定◆有时正常及紧急电于瞬间压降或瞬间停电后马上复电,一般ATS在此状况下会做不必要的频繁转换;ASCO300系列ATS可以延时设定忽略此种电力问题，使ATS不作无谓转换200A ATS，屋外型外箱UL1008耐受短时电流及带载转换闭合额定能力对称电流值(A/RMS)ATS电流(A) 以熔丝保护时可达(A)值以断路器保护时可达(A)值30 100,00010,000 70-200 200,000 22,000 230 100,00022,000 260,400 200,000 42,000600 200,00050,000 800,1000,1200 200,000 65,0001600,2000 200,000 85,000 2600,3000 200,000 100,000300系列微处理机控制器电压与频率侦测◆三相侦测◆电压复归值可设定为90%或95% ◆电压跳脱值可设定为70%至90% ◆频率复归值设定为95% ◆频率跳脱值设定为85%延时设定 ◆发电机延时启动1或3秒可调 ◆转换至紧急侧延时0至5分钟可调 ◆转回市电侧延时1秒至30分钟可调 ◆4秒延时转回市电侧以防止因发电机短时间低电压而 造成开关不必要的转换 ◆发电机冷却运转延时5分钟标准功能◆附同相位转换侦测器(In-Phasc Monitor),避免因不同步转换造成上游断路器无故跳脱,严重时损坏设备 ◆可选用重叠转换式中性极(第四极Overlapping Neutral),采用先后离的操作程序,避免转换过程中产生瞬间异常电压 ◆附转换前及转换后负载隔离信号接点,于转换前或转换后提供信号给电动机启动器，电梯控制器，变频器或其它可供选择控制的负载进行特别控制；例如电梯可于转换前接受信号，通知先行暂停于某一楼层，待转换后信号解除再正常运行,以避免危险 ◆附发电机每周定时启动测试定时器，可设定有载或无载测试，若有必要也可取消此功能遥控功能 ◆透过干接点与监控中心联机进行遥控测试,禁止转换至紧急电源，延时取消等控制功能◆可选购通讯模块72A,连接(Ethernet TCP/IP)利用计算机Windows 浏览器即可监视ATS 状态300系列盘面控制及显示面板300系列微处理机控制器符合GB ，UL ，IEC ，EMC 检测标准300系列ATS箱体定制1、开门方向标准的ASCO ATS外箱均为右开门（如上图所示），若须左开门请于订购时选购原厂加长型控制线。
ATSE编辑ATSE（Automatic Transfer Switching Equipment）即自动转换开关电器；是由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路（失压、过压、欠压、断相、频率偏差等）、并将一个或几个负载电路从一个电源自动转换到另一个电源的电器。
如市电与发电的转换，两路市电的转换；主要适用于低压供电系统，即额定电压交流不超过1000V 或直流不超过1500V ，在转换电源期间中断向负载供电。
目录1ATSE的定义2ATSE的分类3ATSE的发展历程4ATSE的选用5正常工作条件1ATSE的定义1.1 双电源转换开关电器（转换开关）Transfer Switching Device (Transfer Switch)将一个或几个负载电路从一个电源转换至另一个电源的电器。
1.2 自动转换开关电器(ATSE) Automatic Transfer Switching Equipment (ATSE)由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
电气行业中简称为“双电源自动转换开关”或“双电源开关”。
2ATSE的分类ATSE 可分为两个级别：PC 级和CB 级。
PC级ATSE ：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；CB级ATSE ：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。
3ATSE的发展历程电源切换系统类产品发展大体经历了三类：接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。
3.1 接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块HYCQ5M-100组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。
