废纸打包机参数

YD系列液压打包机说明书公司简介本公司是目前国内液压打包机的专业生产厂家，技术力量雄厚。

我厂生产的液压打包机械主要有：废纸液压打包机、纸箱液压打包机、纸壳液打包机、药材液压打包机、服装液压打包机、稻草液压打包机、稻壳液压打包机、秸秆液压打包机、棉花液压打包机、塑料液压打包机、塑料瓶液压打包机、可乐瓶液压打包机、玉米芯液压打包机、羊毛液压打包机、吨袋液压打包机、军用被子液压打包机、金属液压打包机、提升机等。

产品广泛应用于废纸、化纤、亚麻、短绒、羊毛、药材、稻草、布匹、废品回收等各行各业的软物质压缩打包和金属的打包。

产品畅销河南、湖北、湖南、山东、浙江、广西、内蒙等20多个省市自治区并发往日本、乌兰巴托、俄罗斯、澳大利亚等国，给客户物质的仓储和运输带来了很大的方便和客观的经济效益。

公司拥有专业技术人员、工程师和销售售后服务人员，形成一支高素质年轻化极富团队创新精神的队伍。

公司始终以“以人为本，科技领先，诚信经营，创知名品牌”为宗旨，一如既往为客户提供可靠的产品，完善的服务，共同发展，共创佳绩。

欢迎国内外新老客户光临，互利互惠、携手共进！目录一、特点与适用范围二、型号说明三、主要规格及技术参数五、主要结构特点四、工作原理六、安装与调试七、机器的操作与说明八、维护与保养九、警示说明十、常见故障明讲处理方法根据市场需求，用户需要，我们不断地对产品进行改进，本说明书可能与实物不符，均以实物为准，恕不另行通知，敬请注意。

一、特点与适用范围YD系列（10-160T：立式、卧式）饲划打包机是我单位与中国农业机械化科学研究院和呼和浩特分院共同研制、开发的系列打包机械，该机主要适用于玉米芯、木屑、木片、竹片、稻壳、棉籽壳、花生壳、树叶、树枝以及粉碎后麦草、稻草、棉杆等碎料的压缩，压缩后直接套袋，方便储存，降低运输成本，给各行业软纤维物质的仓储和运输带来极大的方便。

麦草打捆机的优势在于：A：防止农焚烧秸秆而带来的环境污染；B：增加农民收入，打好后的草捆易于销售；C：合理利用资源，打捆后的麦草可以很好的利用，如加工畜禽饲料，制造纤维板材，生产沼气及造纸等用途。

摘要：废纸打包机是使用捆扎带缠绕产品或包装件,然后收紧并将两端通过热效应熔融或使用包扣等材料连接的机器。

打包机的功用是使塑料带能紧贴于被捆扎包件表面，保证包件在运输、贮存中不因捆扎不牢而散落，同时还应捆扎整齐美观. 本设计采用五个回路,推纸回路,压纸回路,送丝回路,夹丝回路.切丝回路.废纸打包机液压系统由液压油缸、双单向节流阀、液控单向阀、电磁换向阀、减压阀、节流阀、冷却器、耐震压力表、测压软管、卸荷阀、电磁溢流阀、单向阀、叶片泵、联轴器、电机、回油过滤器、空气滤清器、液位计和油箱等组成。

其动作要求是首先推纸机构将纸推到指定位置，然后压纸机构将纸压实，随后送丝机构送丝，同时夹丝机构夹丝，将纸包裹紧，切丝机构将丝切断。

进入下个循环。

关键词：液压油缸、双单向节流阀、液控单向阀、电磁换向阀、减压阀等Abstract:Packer is the use of waste paper banding around the product or package,and then tighten up both ends and melt through the thermal effect or the use of materials such as packet buckle connected to the machine. Packer's function is to enable the plastic band can be tied closely to the surface of the package to ensure that packages in the transportation, storage is not a result of unsound and scattered Banding, banding should be attractive and tidy. Using the five-loop, push the paper loop pressure paper loop wire loop folder. Loop cut into shreds. Paper balers hydraulic system by hydraulic cylinder, dual one-way throttle valve, pilot controlled check valve, electromagnetic valve, relief valve, throttle, coolers, earthquake-resistant pressure gauge, pressure hose , unloading valves, electromagnetic relief valve, check valve, vane pump, coupling, motor, back to the oil filter, air filter, fuel tank level gauge and so on. Paper balers hydraulic action request is the first paper will be pushed to the designated location of paper, and then paper will be pressure compacted paper, and then wire agencies, and institutions folder silk, will be paper, cut wire will break. Into the next cycle.Key words:Hydraulic cylinder, dual one-way throttle valve, pilot controlled check valve, electromagnetic valve, relief valve, etc.目录引言 (1)1液压系统的技术要求和工况分析 (1)1.1技术要求 (1)1.2负载分析和运动分析 (1)2拟订液压系统原理图 (2)2.1确定供油方式 (2)2.2调速方式的选择 (2)2.3速度换位工作的选择 (2)2.4锁紧回路的选择 (2)2.5液压废纸打包机的动作要求 (3)2.6工步分析原理图的确定 (3)3液压缸的设计与计算 (5)3.1推纸和压纸液压缸设计与计算 (5)3.1.1推纸和压纸液压缸的基本计算 (5)3.1.2推纸和压纸液压缸在工作循环中各个阶段的压力和流量的计算 (6)3.1.3推纸和压纸循环各阶段功率的计算 (6)3.1.4推纸和压纸液压缸主要零部件的设计 (7)3.1.4.1缸筒的结构 (7)3.1.4.2推纸和压纸液压缸的缸筒的计算 (7)3.1.4.3推纸和压纸液压缸缸盖固定螺栓的校核 (8)3.1.4.4推纸和压纸液压缸缸筒法兰连接螺栓 (9)3.1.4.5推纸和压纸液压缸法兰与机体连接螺栓 (9)3.1.4.6活塞杆的计算 (10)3.1.4.7活塞杆稳定性的校（采用45钢） (11)3.1.5推纸和压纸液压缸的工作行程的确定 (11)3.2送丝液压缸设计与计算 (12)3.2.1送丝液压缸的基本计算 (12)3.2.2送丝液压缸的压力和流量的计算 (13)3.2.3送丝液压缸的缸筒计算 (13)3.2.3.1液压缸的壁厚和外径的计算 (13)d（材料为45钢） (14)3.2.3.2液压缸缸盖固定螺栓直径s3.2.3.3活塞杆直径的校核 (14)3.2.3.4送丝液压缸的活塞杆稳定性的校核（采用45钢） (15)3.3夹丝、切丝液压缸设计与计算 (15)3.3.1夹丝、切丝液压缸的工作压力 (15)3.3.2夹丝、切丝液压缸内径D和活塞杆直径d的确定 (15)3.3.3夹丝、切丝液压缸的压力和流量的计算 (16)3.3.4夹丝、切丝液压缸的缸筒的计算 (16)3.3.4.1液压缸的壁厚和外径的计算 (16)d（材料为45钢） (17)3.3.4.2液压缸缸盖固定螺栓直径s4确定液压泵的流量压力和泵的规格 (18)4.1液压泵的最大工作压力 (18)4.2确定液压泵的流量 (18)4.3液压泵的选定 (19)4.4电机的选定 (19)5液压阀的选择 (19)6油箱容积 (20)7液压泵站装配图 (20)8验算液压系统性能和油液温升 (21)8.1推纸、压纸缸工作时的系统性能 (21)8.2送丝缸工作时的系统性能 (23)8.3夹丝缸、切丝缸工作时的系统性能 (24)8.4改进夹丝缸、切丝缸的设计参数 (24)8.4.1计算液压缸的流量、压力和功率（回油腔的压力取0.6MPa） (25)8.4.2缸筒的计算 (25)8.5验油液温升 (26)结束语 (27)参考文献 (27)致谢 (29)引言废纸打包机是使用捆扎带缠绕产品或包装件,然后收紧并将两端通过热效应熔融或使用包扣等材料连接的机器。

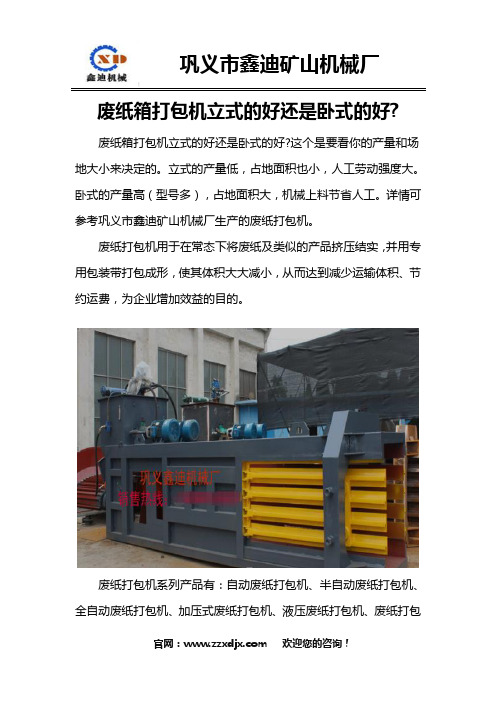

废纸箱打包机立式的好还是卧式的好?废纸箱打包机立式的好还是卧式的好?这个是要看你的产量和场地大小来决定的。

立式的产量低，占地面积也小，人工劳动强度大。

卧式的产量高（型号多），占地面积大，机械上料节省人工。

详情可参考巩义市鑫迪矿山机械厂生产的废纸打包机。

废纸打包机用于在常态下将废纸及类似的产品挤压结实，并用专用包装带打包成形，使其体积大大减小，从而达到减少运输体积、节约运费，为企业增加效益的目的。

废纸打包机系列产品有：自动废纸打包机、半自动废纸打包机、全自动废纸打包机、加压式废纸打包机、液压废纸打包机、废纸打包机、卧式废纸打包机、小型废纸打包机、半自动液压废纸打包机、半自动卧式废纸打包机、金属废纸打包机、全自动废纸打包机等。

技术参数1 主压油缸型号YG220/160-4000 数量1 只125吨公称推力1250KN 行程4000mm2 插销油缸型号YG125/80-60 数量1 只25吨公称推力250KN 行程60mm3 开（关）门油缸型号YG80/50-900 数量1 只12吨公称推力120KN 行程900mm4 料箱尺寸（长*宽*高）4200*1250*1100mm5 投料口规格（长*宽）2200*1100mm6 包块尺寸（长*宽*高）1250*1100*≤1800mm7 压缩后包块能达到的密度≥500kg/m38 液压系统工作压力25.0Mpa(250kgf/cm2)9 每包质量900-1200Kg10 电源规格380V/3Ph，50Hz11 设备总功率37.5KW12 主电动机型号Y2001-4 数量1台功率50HB/30KW 额定转速1440rpm13 柱塞泵型号HY140Y-RP 数量1 台额定排量201.6ml/r 额定压力31.5MPa16 输送带电机型号Y132S-4 数量1台功率50HB/7.5KW 额定转速1440rpm17 单次循环工作时间约60秒18 工作能力6000—8000kg/h19 输送带参数宽度1600mm长度10000mm速度36m/min20 油箱容积1100升/1100 kg巩义市鑫迪矿山机械厂是一家集科研、设计、制造为一体，长期致力于矿山机械设备研制开发的生产厂家。

打包机有几种类型，具体详情打包机又称捆包机、打带机或捆扎机，是使用捆扎带捆扎产品或包装件，然后收紧并将两端通过发热烫头热融粘接方式结合。

打包机的功能是加固包装物品的，使物品在搬运过程中、贮存中不因捆扎不牢而散落，同时还应捆扎整齐美观。

下边小编为大家介绍一下打包机的种类详情。

打包机系列产品有：自动打包机，半自动打包机，全自动打包机，加压式打包机等，打包机产品通过CE、SO9001等国内外认证。

1.按用途分：废纸打包机、金属打包机、秸秆打包机、棉花打包机、塑料打包机等2.按性能分：自动打包机、半自动打包机、手动打包机、全自动打包机等3.按机理分：无人化打包机，全自动水平式打包机，全自动穿剑式打包机，全自动加压穿剑式打包机，全自动加压式打包机，手提式打包机等。

按照使用分类1.手动打包机：需要人工操作来完成整个过程，正常情况下有：电动热熔、铁扣夹紧的方式。

2.半自动打包机：需要手动插入打包带后，机器才会自动完成聚带、粘合、切断、出带的打包过程。

由于每个产品都需手动操作，所以相对效率较低。

3.全自动打包机：无需人工插带，触发方式分有点动、手动、连打、球开关、脚踏开关，只需按动开关就可以自动完成打包，方便快捷。

4.全自动无人化打包机：无需人工插带，只需设定即可：自动完成聚带、粘合、切断、出带整个过程，根据需求，可订制1-5道捆包，速度：2.0秒/道.按照高低台分类1高台全自动打包机2高台半自动打包机3低台全自动打包机4低台半自动打包机技术参数打包速度：1.5sea/strap最小打包物：60mm最大紧缩力：60Kgs最大打包物：任意打包PP带宽度：5mm-15mm供给电源：220V(50/60Hz)驱动马达：220V 220W打包机体积：1490×570×530mm打包机重量：80Kg看完小编的介绍是不是对打包机的类型有了进一步的了解呢。

如果想要了解更多信息。

可点击咨询巩义市鑫迪矿山机械厂。

废纸打包机的标准涉及多个方面，包括但不限于以下几个方面：
1. 强度标准：强度和刚度是衡量全自动废纸打包机各部分工作能力的基本计算标准。

为了使零件正常工作，在工作过程中不会出现断裂、过度的残余变形和疲劳损伤，从而使零件具有足够的强度，全自动废纸打包机的零件必须符合强度条件。

2. 技术参数：废纸打包机的技术参数包括电源、功率、打包速度、台面高度、框架尺寸、捆扎形式、适用包带以及电器配置等。

例如，电源为380V/50HZ，功率为750W/5A，打包速度小于或等于2.5秒/道，台面高度为750mm，框架尺寸宽度为800mm（高度根据需要定制），捆扎形式包括平行1～多道，方式有点动、手动、连打、球开关、脚踏开关等。

3. 发展趋势：废纸打包机的发展趋势是高速化、高效化、低能耗。

随着技术的不断进步和应用需求的提升，废纸打包机将会更加智能化、自动化，提高生产效率和降低能耗。

需要注意的是，废纸打包机的具体标准可能因不同厂家、不同型号、不同应用场景而有所差异。

因此，在选择废纸打包机时，需要根据实际需求和应用场景选择合适的厂家和型号，并注意参考相关的技术规范和标准进行评估和选择。

GLFZ-180型（全自动）打包机技术参数GLFZ-180型全自动废纸打包机技术参数及配置：一、GLFZ-180型全自动废纸打包机概括说明1，电器部分：采用内置世界领先技术日本三凌PLC控制编程系统，其他控制系统电器采用天水，德力西，国际品牌电器系统，以保证性能稳定，安全可靠。

2，主机部分：主要由主体机架（采Q345-12钢板锁紧用24#道轨缸），主油缸，油箱，进料箱，锁紧机构，采用双回路液压阀块，避免系统液压内冲击，系统更稳定可靠。

3，自动捆线系统：本公司产品具有：全自动、勾丝、剪丝、绕丝，捆包等功能，自由调动长度及计包数量,安全性能高，起货率快，是目前最先进自动化环保机械设备。

4，输送机部分：我公司独特设计双梁结构大架、高强度耐磨“锰钢”链条、高强度“三层线”输送胶板、可调速电机，安全保护装置，自动润滑系统，方便保养设备，输送带采用加强，宽型设计，大大提高了上纸量和工作效率。

输送机长度为地下部分3米，地上部分8米。

5、链条部分：间距100，采用锰钢抗磨材质，板厚5MM，宽35MM二、机械性能特点及规格参数；01产量：6~7（纸皮）吨/小时8~9（报纸）吨/小时注：此数据为客户反馈现场数据，并不是理论上的数据，我公司依实际工作产能为准。

02压包尺寸：L自由调整*W1100mm*H1250mm03成品重量：900～1300kg/包（密度：400-500kg/m3）04进料口尺寸：L1800mm×W1100mm05工作方式：全自动液压自动打包，液压穿线自动捆线，铁线使用范围（12#-14#）。

06成型切刀：切压式（减轻铁线丝头弯曲）可更换刀片。

07绞线机构：绕丝式；节约铁线使用量20％；降低成本。

08油箱容积：2000 (L)（整套液压系统约6桶液压油）。

09捆线方式：油压钩线、切压式切线系统，捆线条数：5条。

10剪切刀片：可更换分段式。

11底部结构：滚轮轨道；可换式12mm耐磨优质钢材；加强型主体和底板。

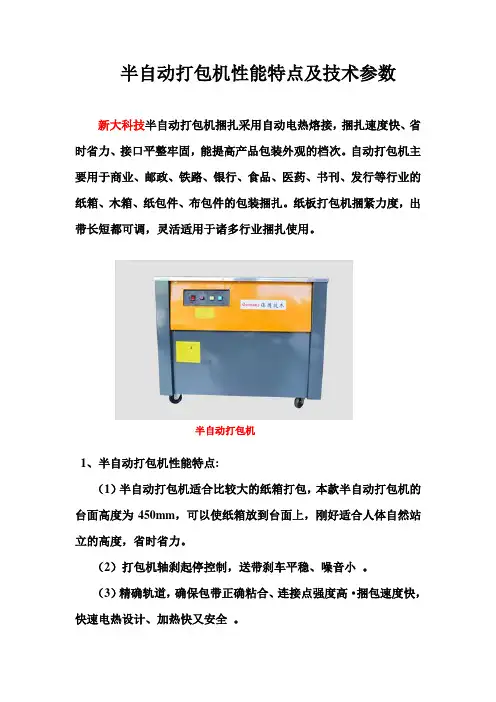

半自动打包机性能特点及技术参数
新大科技半自动打包机捆扎采用自动电热熔接，捆扎速度快、省时省力、接口平整牢固，能提高产品包装外观的档次。

自动打包机主要用于商业、邮政、铁路、银行、食品、医药、书刊、发行等行业的纸箱、木箱、纸包件、布包件的包装捆扎。

纸板打包机捆紧力度，出带长短都可调，灵活适用于诸多行业捆扎使用。

半自动打包机
1、半自动打包机性能特点:
（1）半自动打包机适合比较大的纸箱打包，本款半自动打包机的台面高度为450mm，可以使纸箱放到台面上，刚好适合人体自然站立的高度，省时省力。

（2）打包机轴刹起停控制，送带刹车平稳、噪音小。

（3）精确轨道，确保包带正确粘合、连接点强度高·捆包速度快，快速电热设计、加热快又安全。

（4）零部件均由电脑数控机床加工，耐久性长久、故障率低（5）通过CE和ISO9000认证，品质稳定有保证
2、半自动打包机技术参数。

力生全自动废纸打包机操作流程说明书标题: 《全自动废纸打包机操作流程说明书》一、引言全自动废纸打包机是一种高效、节能的设备，用于将废纸进行压缩打包，以便于运输和储存。

本文将详细介绍全自动废纸打包机的操作流程，以帮助用户正确操作并提高工作效率。

二、设备准备1. 确保废纸打包机连接稳固可靠，电源正常供电。

2. 检查废纸打包机的润滑油是否充足，如不足应及时添加。

3. 清理废纸打包机上的杂物和尘土，确保设备整洁。

三、操作流程1. 打开电源开关，确认控制面板显示正常。

2. 调整打包机的工作模式，根据废纸的厚度和数量选择合适的模式。

3. 将废纸放置在打包机的进料口，注意均匀摆放，避免过多或过少。

4. 按下启动按钮，废纸打包机开始工作。

在打包过程中，不要将手或其他物体放入打包机内部。

5. 等待打包机完成打包工作，自动停止后，按下停止按钮，结束工作。

四、异常处理1. 如果发生堵塞情况，应立即停止打包机的工作，切勿用手或其他物体强行清理，以免发生危险。

应按照操作手册中的清洁和维护方法进行处理。

2. 如果打包机出现故障或异常情况，应及时联系维修人员进行处理，切勿私自拆卸或修理。

五、安全注意事项1. 在操作废纸打包机时，应戴上工作手套和护目镜，确保人身安全。

2. 切勿将手或其他物体伸入打包机内部，以免发生意外伤害。

3. 在清理和维护打包机时，应先切断电源，并等待设备完全停止运行后再进行操作。

4. 定期保养和维护废纸打包机，确保设备的正常运行和延长使用寿命。

六、操作技巧与建议1. 在放置废纸时，应注意纸张的摆放方向，避免纸张重叠或交叉，以免影响打包效果。

2. 根据废纸的厚度和数量，选择合适的打包模式和时间，以提高打包效率。

3. 定期清理废纸打包机的滚轮和压板，以保持设备的正常工作状态。

4. 如需长时间停用废纸打包机，应切断电源并进行适当的防尘措施，以免影响设备的使用寿命。

七、总结以上就是全自动废纸打包机的操作流程说明。
