第一章煤矿地质基本知识一、煤层埋藏特征煤层的顶底板：赋存在煤层之上、在煤层之后形成的岩层叫顶板。
由煤层依次向上划分为：伪顶、直接顶、老顶。
伪底、直接底、老底。
在采煤工作面的煤炭采落以后，煤层的顶底板就暴露出来，顶板悬空在工作面的上方，底板在工作的下方。
是直接覆盖在煤层之上的，极易随煤炭的采出而同时垮落，厚度不大，一般在0.5M 以下，岩性多为炭质页岩。
作面移架或回柱工序的完成而自行垮落的岩层，厚度一般可达几米，岩性多为较易垮落的泥岩、页岩、粉砂岩等。
层，一般在长时间内不易自行垮落，在采空区上方悬露一段时间，当达到一定悬露面积之后才垮落一次，通常由砂岩、砾岩、石灰岩等坚硬岩石组成。
为0.2~0.3米。
的厚度一般不大，常见的几十厘米，通常为泥岩、页岩或粘土岩。
若直接为粘土岩，遇水后会发生膨胀，造成巷道底板隆起现象，轻者影响巷道运输与支护，重者可使巷道遭受严重破坏。
按厚度将煤层分为以下几类：薄煤层小于1.3 M中厚煤层 1.3 ~ 3.5 M厚煤层大于3.5 M按煤层倾角的大小分为以下四类：近水平煤层小于8°缓倾斜煤层8°～ 25°倾斜煤层25°～45°急倾斜煤层大于45°第二章、矿井瓦斯防治第一节矿井瓦斯基础知识一、概述矿井瓦斯是成煤过程中的一种伴生气体，是指煤矿井下以甲烷（ CH4）为主的有毒、有害的总称，有时单独指甲烷。
矿井瓦斯来自煤层和煤系地层，它的形成经历了两个不同的造气时期，从植物遗体到形成泥炭，属于生物化学造气时期；从褐煤、烟煤到无烟煤，属于变质作用造气时期。
由于在生化作用造气时期泥炭的埋藏较浅，覆盖层的胶结固化也不好，因此生成的气体通过渗透和扩散很容易排放到大气中，留存在现今煤层中的瓦斯，只是其中很少的部分。
瓦斯通常指甲烷，分子式CH4，它是一种无色、无味的气体。
在标准状态下（0℃，大气压为0.1MPa），1M3甲烷的质量为0.7618Kg，而1M3空气的质量为1.293Kg，因此，瓦斯比空气轻，其相对密度为0.554，瓦斯有很强的扩散性，扩散速度是空气的1.34倍。

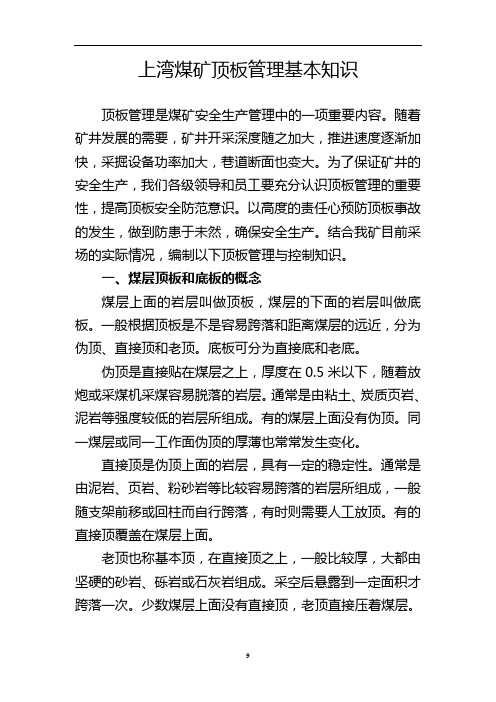

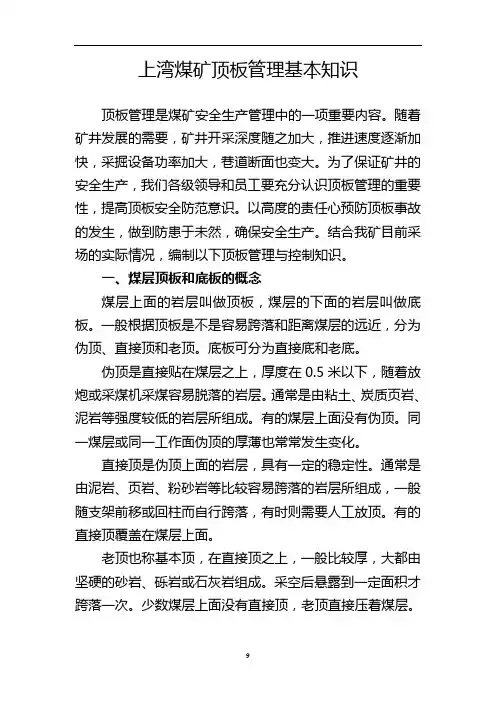

上湾煤矿顶板管理基本知识顶板管理是煤矿安全生产管理中的一项重要内容。
随着矿井发展的需要，矿井开采深度随之加大，推进速度逐渐加快，采掘设备功率加大，巷道断面也变大。
为了保证矿井的安全生产，我们各级领导和员工要充分认识顶板管理的重要性，提高顶板安全防范意识。
以高度的责任心预防顶板事故的发生，做到防患于未然，确保安全生产。
结合我矿目前采场的实际情况，编制以下顶板管理与控制知识。
一、煤层顶板和底板的概念煤层上面的岩层叫做顶板，煤层的下面的岩层叫做底板。
一般根据顶板是不是容易跨落和距离煤层的远近，分为伪顶、直接顶和老顶。
底板可分为直接底和老底。
伪顶是直接贴在煤层之上，厚度在0.5米以下，随着放炮或采煤机采煤容易脱落的岩层。
通常是由粘土、炭质页岩、泥岩等强度较低的岩层所组成。
有的煤层上面没有伪顶。
同一煤层或同一工作面伪顶的厚薄也常常发生变化。
直接顶是伪顶上面的岩层，具有一定的稳定性。
通常是由泥岩、页岩、粉砂岩等比较容易跨落的岩层所组成，一般随支架前移或回柱而自行跨落，有时则需要人工放顶。
有的直接顶覆盖在煤层上面。
老顶也称基本顶，在直接顶之上，一般比较厚，大都由坚硬的砂岩、砾岩或石灰岩组成。
采空后悬露到一定面积才跨落一次。
少数煤层上面没有直接顶，老顶直接压着煤层。
直接底直接位于煤层之下，通常是由泥岩、页岩、泥土岩等强度较低的岩层组成。
有的遇水后容易发生滑动、膨胀隆起等现象。
老底位于直接底之下，通常是由砂岩、石灰岩等比较坚固的岩石组成。
二、顶板分类1、按照围岩稳定性将顶板分为五类：Ⅰ类：为稳定岩层。
围岩稳定，长期不支护无碎块掉落现象。
Ⅱ类：为稳定性较好岩层。
围岩基本稳定，较长时间不支护会出现小碎块掉落现象。
Ⅲ类：为中等稳定岩层。
围岩能够维持一个月以上稳定，有时会产生局部岩块掉落现象。
Ⅳ类：为稳定性较差岩层。
围岩稳定时间仅有几天。
Ⅴ类：为不稳定岩层。
围岩很容易冒落片帮。
2、根据实际揭露出的煤层顶板情况，按照一般与特殊顶板分为：一般顶板特性：现我矿开采煤层大部分顶板岩性为泥岩和砂质泥岩，硬度小且松软，顶板层理发育且局部有软弱结合面或煤线，顶板整体性差，如地面遇赋水区域且基岩厚度薄，顶板淋水较大，掘进揭露后顶板易泥化风化产生离层。
煤矿顶板分类根据顶底板岩层相对煤层的位置和垮落性能，强度等特征的不同，从上至下顶板划分为基本顶（老顶）、直接顶、伪顶三个部分；底板分为伪底、直接底及老底三个部分。
不过，对于某个特定的煤层来说，其顶底板的这六个组成部分不一定发育俱全。
可能缺失某一个或几个组成部分的岩层。
1.1煤层的顶板1.1.1伪顶：是紧贴煤层之上的，极易随煤炭的采出而同时垮落的较薄岩层，厚度一般为0.3～0.5m，多由页岩、炭质页岩等组成。
1.1.2直接顶：是直接位于伪顶或煤层（如无伪顶）之上岩层，常随着回撤支架而垮落，厚度一般在1～2m，多由泥岩、而岩、粉砂岩等较易垮落的岩石组成。
1.1.3基本顶：又叫老顶，是位于直接顶之上或直接位于煤层之上（此时无直接顶和伪顶）的厚而坚硬的岩层。
常在采空区上方悬露一段时间，直到达到相当面积之后才能垮落一次，通常由砂岩、砾岩、石灰岩等坚硬岩石的组成。
1.2煤层底板1.2.1伪底：直接位于煤层之下的薄层软弱岩层，多为炭质页岩或泥岩，厚度一般为0.2～0.3m。
1.2.2直接底：直接位于煤层之下硬度较低的岩层，厚度一般由几十厘米到1米左右，通常由泥岩、页岩或粘土岩。
若直接底为粘土岩，则遇水后易膨胀，可能造成巷道底鼓与支架插底现象，轻者影响巷道运输与工作面支护，重者可使巷道遭受严重破坏。
1.2.3老底：指位于直接底之下，比较坚硬的岩层，多为砂层，石灰岩等。
2 采煤工作面顶板分类根据工作面顶板冒落的难易程度，将顶板分为五类。
2.1易冒落的松软顶板。
该类顶板的特点是煤层顶板是易垮落的松软岩层，回柱后顶板能立即冒落，且能填满采空区。
这类顶板由于冒落比较充分，使位于裂隙带的老顶岩层，在回采过程中，很容易取得平衡，因而老顶的开裂，弯曲下沉，对工作面几乎没有什么影响，工作面来压比较缓和，无明显的周期压力，靠采空区一侧的顶板下沉量较稳定，顶板容易管理。
2.2中等冒落性的顶板。
该类顶板的特点是直接顶，厚度一般小于煤层平等的6～8倍，其上部为比较坚硬的老顶，虽然回柱后直接顶随之垮落，但因厚度不大，不能填满采空区，老顶则置于悬露状态，当工作面推进一段距离后老顶才开始垮落，此时因采空区落差较大，致使工作面呈现周期来压状态，严重时可使采场切顶垮面。
1.直接顶：厚度小于1.5～2.0m 、较软弱、下面又无老顶的岩层称为直接顶，直接顶主要是页岩与砂页岩。
2.老顶：厚度大于1.5～2.0m 、较坚硬的岩层称为老顶，老顶主要是砂岩、石灰岩与砂砾岩。
3.伪顶：在煤层和直接顶（或老顶）之间，有时存在一层厚度小于0.5m 、随采随冒的软弱岩层，叫做伪顶。
4.底板：采煤时称煤层下面的岩层为底板。
5.跨落带：指不支撑就会垮落的那部分岩层。
6. 裂隙带：岩层在其断裂、旋转、下沉及触矸过程中，岩块间能够互相挤紧，从而形成能够承受载荷的平衡结构，并把自身及附加岩层的重量施加到采空空间周围的岩体及冒矸之上。
7. 裂隙带老顶的判别公式： 8. 顶板状态：顶板所处的状态，用顶板状态参数表示，与工作面支护强度有关。
9. 推垮型冒顶：是由平行于层面方向的顶板力推倒采场支架而导致的冒顶。
10. 压垮型冒顶：是由垂直于层面方向的顶板力压坏采场支架二导致的冒顶。
11. 漏冒型冒顶：是因已破碎顶板没有得到有效防护受重力作用冒落而导致的冒顶。
12. 复合顶板：指采煤后特别容易离层的顶板的第一个分层。
13. 直接顶的初次垮落：直接顶垮落厚度达1m 以上、垮落长度达采煤工作面长度一半以上时，叫直接顶初次垮落。
14. 老顶的初次来压：工作面采煤以来老顶第一次大规模来压。
15. 老顶周期来压：老顶初次来压后，随着采煤工作面的继续推进，老顶岩梁周期性断裂、下沉，工作面内周期性地出现顶板下沉加快、煤壁严重片帮、支架受载增大以及顶板台阶下沉等老顶来压现象，叫做老顶的周期来压。
16. 控顶距：从事采煤工作所需的工作空间。
17. 端面距：煤壁至支架顶梁前端的距离。
18. 顶底板移近量：顶板下沉量与底板鼓起量之和。
19. 支柱活柱下缩量：支柱活柱下缩的距离。
20. 支护系统刚度：指单位顶板下沉量所对应的支柱工作阻力的增量。
21. 支柱刚度：指单位支柱活柱缩量的支柱工作阻力的增量。
22. 支柱的密度：控顶范围内单位面积顶板中支柱的个数。
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改生产安全事故等级划分标准及统计规定事故等级分类(最新Safety management is an important part of production management. Safety and production are inthe implementation process生产安全事故等级划分标准及统计规定事故等级分类(最新版)根据事故造成的人员伤亡或者直接经济损失，煤矿事故分为以下等级：一、特别重大事故：是指造成30人以上死亡，或者100人以上重伤（包括急性工业中毒，下同），或者1亿元以上直接经济损失的事故。
二、重大事故：是指造成10人以上30人以下死亡，或者50人以上100人以下重伤，或者5000万元以上1亿元以下直接经济损失的事故。
三、较大事故：是指造成3人以上10人以下死亡，或者10人以上50人以下重伤，或者1000万元以上5000万元以下直接经济损失的事故。
四、一般事故：是指造成3人以下死亡，或者10人以下重伤，或者1000万元以下直接经济损失的事故。
本条各款所称的“以上”包括本数，所称的“以下”不包括本数。
按GB6441-86《企业职工伤亡事故分类标准》工矿商贸（不含煤矿）事故类型有物体打击、车辆伤害、机械伤害、起重伤害、触电、淹溺、灼烫、火灾、高处坠落、坍塌、冒顶片帮、透水、爆破、火药爆炸、瓦斯爆炸、锅炉爆炸、容器爆炸、其他爆炸、中毒窒息和其他伤害等二十类。
根据《生产安全事故统计报表制度》（安监总统计[2016]116号）道路交通运输事故类型有：碰撞、碾压、刮擦、翻车、坠车、爆炸、失火。
根据《生产安全事故统计报表制度》，煤矿事故类型分为：顶板、瓦斯、机电、运输、爆破、水害、火灾、其他等八类。
煤矿顶板分类根据顶底板岩层相对煤层的位置和垮落性能，强度等特征的不同，从上至下顶板划分为基本顶（老顶）、直接顶、伪顶三个部分；底板分为伪底、直接底及老底三个部分。
不过，对于某个特定的煤层来说，其顶底板的这六个组成部分不一定发育俱全。
可能缺失某一个或几个组成部分的岩层。
1.1煤层的顶板1.1.1伪顶：是紧贴煤层之上的，极易随煤炭的采出而同时垮落的较薄岩层，厚度一般为0.3～0.5m，多由页岩、炭质页岩等组成。
1.1.2直接顶：是直接位于伪顶或煤层（如无伪顶）之上岩层，常随着回撤支架而垮落，厚度一般在1～2m，多由泥岩、而岩、粉砂岩等较易垮落的岩石组成。
1.1.3基本顶：又叫老顶，是位于直接顶之上或直接位于煤层之上（此时无直接顶和伪顶）的厚而坚硬的岩层。
常在采空区上方悬露一段时间，直到达到相当面积之后才能垮落一次，通常由砂岩、砾岩、石灰岩等坚硬岩石的组成。
1.2煤层底板1.2.1伪底：直接位于煤层之下的薄层软弱岩层，多为炭质页岩或泥岩，厚度一般为0.2～0.3m。
1.2.2直接底：直接位于煤层之下硬度较低的岩层，厚度一般由几十厘米到1米左右，通常由泥岩、页岩或粘土岩。
若直接底为粘土岩，则遇水后易膨胀，可能造成巷道底鼓与支架插底现象，轻者影响巷道运输与工作面支护，重者可使巷道遭受严重破坏。
1.2.3老底：指位于直接底之下，比较坚硬的岩层，多为砂层，石灰岩等。
2 采煤工作面顶板分类根据工作面顶板冒落的难易程度，将顶板分为五类。
2.1易冒落的松软顶板。
该类顶板的特点是煤层顶板是易垮落的松软岩层，回柱后顶板能立即冒落，且能填满采空区。
这类顶板由于冒落比较充分，使位于裂隙带的老顶岩层，在回采过程中，很容易取得平衡，因而老顶的开裂，弯曲下沉，对工作面几乎没有什么影响，工作面来压比较缓和，无明显的周期压力，靠采空区一侧的顶板下沉量较稳定，顶板容易管理。
2.2中等冒落性的顶板。
该类顶板的特点是直接顶，厚度一般小于煤层平等的6～8倍，其上部为比较坚硬的老顶，虽然回柱后直接顶随之垮落，但因厚度不大，不能填满采空区，老顶则置于悬露状态，当工作面推进一段距离后老顶才开始垮落，此时因采空区落差较大，致使工作面呈现周期来压状态，严重时可使采场切顶垮面。
生产安全事故等级划分标准及统计规定事故等级分类根据事故造成的人员伤亡或者直接经济损失，煤矿事故分为以下等级：一、特别重大事故：是指造成30人以上死亡，或者100人以上重伤（包括急性工业中毒，下同），或者 1亿元以上直接经济损失的事故。
二、重大事故：是指造成10人以上30人以下死亡，或者50人以上100人以下重伤，或者 5000 万元以上 1亿元以下直接经济损失的事故。
三、较大事故：是指造成3人以上10人以下死亡，或者10人以上50人以下重伤，或者1000万元以上5000万元以下直接经济损失的事故。
四、一般事故：是指造成3人以下死亡，或者10人以下重伤，或者1000万元以下直接经济损失的事故。
本条各款所称的“以上”包括本数，所称的“以下”不包括本数。
按GB6441-86《企业职工伤亡事故分类标准》工矿商贸（不含煤矿）事故类型有物体打击、车辆伤害、机械伤害、起重伤害、触电、淹溺、灼烫、火灾、高处坠落、坍塌、冒顶片帮、透水、爆破、火药爆炸、瓦斯爆炸、锅炉爆炸、容器爆炸、其他爆炸、中毒窒息和其他伤害等二十类。
根据《生产安全事故统计报表制度》（安监总统计[2016]116 号）道路交通运输事故类型有：碰撞、碾压、刮擦、翻车、坠车、爆炸、失火。
根据《生产安全事故统计报表制度》，煤矿事故类型分为：顶板、瓦斯、机电、运输、爆破、水害、火灾、其他等八类。
煤矿事故按行业专业特点分为顶板事故、瓦斯事故、机电事故、运输事故、爆破事故、火灾事故、水害事故、其它事故八类；致害原因主要有：冒顶、片帮、支架伤人、放炮、明电、明火、煤与瓦斯突出、磨擦、撞击、失爆、吸烟、墩罐（坠罐）、跑车、轨道事故、输送事故、触电、设备伤人、跑浆、坠落、触响瞎炮、地质水、老空水、地面水、煤自燃、设备引燃、煤尘爆炸、CO中毒、窒息。
具体分类含义如下：1、顶板事故：指矿井冒顶、片帮、顶板掉矸、支护垮倒（垮落）等事故，和从事支护顶板、维修巷道、维护巷道发生的事故，以及使用中的支护材料不合格引发的事故，底板事故也视为顶板事故。
根据顶底板岩层相对煤层的位置和垮落性能，强度等特征的不同，从上至下顶板划分为基本顶（老顶）、直接顶、伪顶三个部分；底板分为伪底、直接底及老底三个部分。
不过，对于某个特定的煤层来说，其顶底板的这六个组成部分不一定发育俱全。
可能缺失某一个或几个组成部分的岩层。
1.1煤层的顶板
1.1.1伪顶：是紧贴煤层之上的，极易随煤炭的采出而同时垮落的较薄岩层，厚度一般为0.3～0.5m，多由页岩、炭质页岩等组成。
1.1.2直接顶：是直接位于伪顶或煤层（如无伪顶）之上岩层，常随着回撤支架而垮落，厚度一般在1～2m，多由泥岩、而岩、粉砂岩等较易垮落的岩石组成。
1.1.3基本顶：又叫老顶，是位于直接顶之上或直接位于煤层之上（此时无直接顶和伪顶）的厚而坚硬的岩层。
常在采空区上方悬露一段时间，直到达到相当面积之后才能垮落一次，通常由砂岩、砾岩、石灰岩等坚硬岩石的组成。
1.2煤层底板
1.2.1伪底：直接位于煤层之下的薄层软弱岩层，多为炭质页岩或泥岩，厚度一般为
0.2～0.3m。
1.2.2直接底：直接位于煤层之下硬度较低的岩层，厚度一般由几十厘米到1米左右，通常由泥岩、页岩或粘土岩。
若直接底为粘土岩，则遇水后易膨胀，可能造成巷道底鼓与支架插底现象，轻者影响巷道运输与工作面支护，重者可使巷道遭受严重破坏。
1.2.3老底：指位于直接底之下，比较坚硬的岩层，多为砂层，石灰岩等。
2 采煤工作面顶板分类
根据工作面顶板冒落的难易程度，将顶板分为五类。
2.1易冒落的松软顶板。
该类顶板的特点是煤层顶板是易垮落的松软岩层，回柱后顶板能立即冒落，且能填满采空区。
这类顶板由于冒落比较充分，使位于裂隙带的老顶岩层，在回采过程中，很容易取得平衡，因而老顶的开裂，弯曲下沉，对工作面几乎没有什么影响，工作面来压比较缓和，无明显的周期压力，靠采空区一侧的顶板下沉量较稳定，顶板容易管理。
2.2中等冒落性的顶板。
该类顶板的特点是直接顶，厚度一般小于煤层平等的6～8倍，其上部为比较坚硬的老顶，虽然回柱后直接顶随之垮落，但因厚度不大，不能填满采空区，老顶则置于悬露状态，当工作面推进一段距离后老顶才开始垮落，此时因采空区落差较大，致使工作面呈现周期来压状态，严重时可使采场切顶垮面。
对于这类顶板应注意老顶的活动规律。
2.3难冒落的坚硬顶板。
这类顶板的特点是老顶直接赋于煤层之上，或有一伪顶，无直接顶，由于老顶垮时采空区的落差太大，使工作面呈现明显的周期来压，工作面平时的下沉量及下沉速度较小，而当周期来压时下沉速度急剧增加，工作面顶板情况迅速恶化，应当注意及时采取措施。
2.4极难冒落的坚硬顶板。
这类顶板的特点是煤层板为极其坚硬的整体性厚岩层，在采空区能悬露上万平方米而不垮落，当垮落时则能形成暴风，致使工作面造成垮面和严重破坏。
2.5可塑性弯曲的顶板。
该类顶板的特点是直接顶，虽是具有一定厚度的坚硬岩层（如砂岩、石灰岩），但由于其中存在有平行于工作面的节理裂隙，采煤后顶板下沉，在移动过程中断裂成块，但仍互相挤在一起具有传递水平的能力，就像“砌体梁”一样，各岩块互相牵制而成平衡，随工作面推进顶板弯曲下沉接触底板。
