LHMG锚杆无损检测仪使用说明

无损检测设备操作说明书一、引言无损检测设备，是一种应用于工业领域中检测材料缺陷或性能的关键工具。

它可以通过观察和分析材料特征的改变来判断其是否满足使用要求。

本操作说明书将详细介绍无损检测设备的操作方法和注意事项。

二、设备准备1. 确保设备处于良好工作状态，并将其放置在稳定平整的工作台或地面上。

2. 连接设备所需的电源线，并确保电源稳定。

三、操作流程1. 开机a. 按下电源按钮，待设备启动成功后，屏幕会显示开机画面。

b. 进入主界面后，根据实际需求选择相应的检测模式。

2. 样品准备a. 准备待检测的样品，并确保其表面干净、无任何污渍或异物。

b. 根据样品类型和尺寸，在设备上选择适当的传感器和探头，并进行安装。

3. 设备调试a. 根据样品性质和检测要求，在设备上进行参数设置，如频率、电压等。

b. 根据需要，选择合适的工作模式和检测方式。

4. 开始检测a. 将样品放置在检测平台上，并根据需要进行固定。

b. 按下“开始检测”按钮，设备将自动开始扫描和分析样品。

c. 观察屏幕显示的结果，并根据设备说明书解读数据。

5. 数据分析a. 根据设备提供的数据分析功能，对得到的结果进行评估和判定。

b. 根据判定结果，分类处理样品，并记录相关数据。

6. 关机a. 完成检测后，按下电源按钮将设备关机。

b. 断开电源线，并妥善清洁设备表面。

四、注意事项1. 在操作设备前，请务必先阅读设备的用户指南，并按照要求进行操作。

2. 在进行检测前，确认样品是否具备合适的尺寸和条件，以保证准确性。

3. 注意设备的工作环境，避免过高或过低的温度和湿度。

4. 使用设备时，应穿戴合适的个人防护装备，如手套、护目镜等。

5. 操作设备时，应平稳握持，并避免剧烈震动或碰撞。

6. 如有任何异常情况或设备故障，应立即停止使用并联系专业人员进行维修。

五、总结本操作说明书提供了无损检测设备的详细操作方法和注意事项。

在实际操作时，请严格按照本说明书的要求进行操作，以确保检测结果的准确性和设备的安全性。

锚杆拉拔仪操作规程
《锚杆拉拔仪操作规程》
一、设备检查
1. 检查锚杆拉拔仪的外观是否完好，无损坏或者变形的现象。

2. 检查设备的电源线是否完好，无破损或者裸露的情况。

3. 检查设备的控制按钮和显示屏是否正常工作。

4. 检查设备的传感器和测量仪器是否准确。

二、操作步骤
1. 将锚杆拉拔仪固定在测量点上，并调整好位置。

2. 连接电源线，并开启设备。

3. 根据需要设置测量参数，如拉拔力度、拉拔速度等。

4. 将传感器连接至需要测量的锚杆上，并校正传感器定位。

5. 通过设备上的控制按钮开始进行拉拔操作，同时观察显示屏上的数据变化。

6. 拉拔完成后，记录测量数据，并进行数据分析和比对。

三、注意事项
1. 操作人员需熟悉设备的使用说明书，并按照要求进行操作。

2. 在使用过程中要注意安全，避免发生意外事件。

3. 定期对设备进行维护和保养，确保设备的正常工作。

4. 对设备进行保险防护，避免受到外部环境的损害。

以上是关于锚杆拉拔仪的操作规程，希望能够对使用者有所帮助，确保设备的正常运行和数据的准确性。

锚杆拉拔仪无损检测安全操作及保养规程1. 引言锚杆拉拔仪是用于无损检测锚杆的设备，它的正确操作和定期保养对于保证工程施工质量和安全非常重要。

本文档将详细介绍锚杆拉拔仪的安全操作规程以及保养规程，以确保工作人员的安全和设备的正常运行。

2. 安全操作规程2.1 设备准备阶段•在使用锚杆拉拔仪之前，操作人员应该仔细阅读设备的操作手册，并熟悉设备的各个部件和功能。

•检查设备是否完好无损，确认所有连接件是否紧固可靠，如有损坏或松动的情况应及时修复或更换。

•确保工作现场的环境安全，清理杂物、维护道路平整等，以确保操作过程中的安全。

2.2 操作流程•首先，将锚杆固定在待测的位置上，并连接好锚杆拉拔仪。

•启动锚杆拉拔仪，根据设备的指示进行操作，确保拉拔过程稳定。

•根据实际需要，设置合适的拉拔力和速度，进行拉拔操作。

•在拉拔过程中，注意观察仪器的指示和读数，及时记录相关数据，并进行数据分析和处理。

2.3 安全注意事项•在使用锚杆拉拔仪时，操作人员应戴好安全帽、劳保手套，并穿戴符合安全要求的工作服。

•操作过程中严禁站在锚杆下方，以免发生意外伤害。

•避免操作人员直接接触设备运行的部位，以免发生危险。

•在操作过程中，严禁随意改动设备的参数和设置，确保操作的稳定性和准确性。

•若在操作过程中发现异常情况，应立即停止操作并及时报告相关人员。

3. 保养规程3.1 日常保养•每次使用完锚杆拉拔仪之后，应对设备进行清洁和消毒，确保设备的卫生。

•定期检查设备的各个部件，发现损坏或松动的情况应及时修复或更换。

•设备存放时应避免阳光直射和潮湿环境，以免影响设备的使用寿命。

3.2 周期性保养•按照设备的规定，定期进行设备的维护和保养，如更换零部件、检查电气连接等。

•在维护和保养过程中，务必按照设备的操作手册进行操作，并严格遵守相应的安全规范。

•若对设备的保养和维护不熟悉或者有疑问，应及时向相关人员咨询和请教。

4. 总结锚杆拉拔仪是进行锚杆无损检测的重要设备，正确的操作和定期的保养对于工程施工质量和安全至关重要。

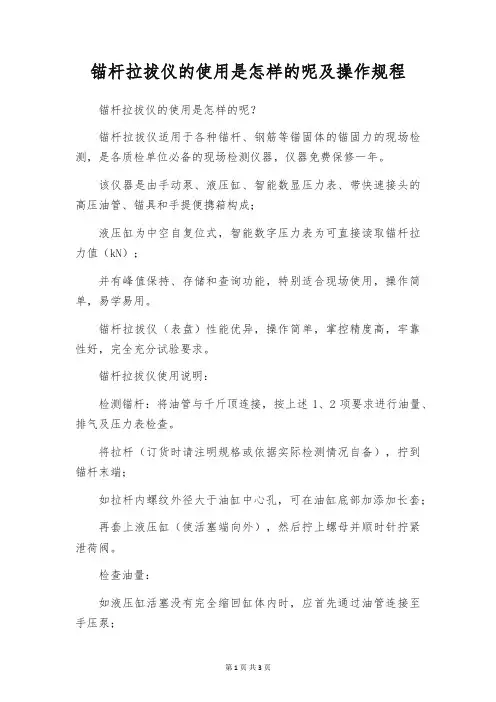

锚杆拉拔仪的使用是怎样的呢及操作规程锚杆拉拔仪的使用是怎样的呢？锚杆拉拔仪适用于各种锚杆、钢筋等锚固体的锚固力的现场检测，是各质检单位必备的现场检测仪器，仪器免费保修一年。

该仪器是由手动泵、液压缸、智能数显压力表、带快速接头的高压油管、锚具和手提便携箱构成；液压缸为中空自复位式，智能数字压力表为可直接读取锚杆拉力值（kN）；并有峰值保持、存储和查询功能，特别适合现场使用，操作简单，易学易用。

锚杆拉拔仪（表盘）性能优异，操作简单，掌控精度高，牢靠性好，完全充分试验要求。

锚杆拉拔仪使用说明：检测锚杆：将油管与千斤顶连接，按上述1、2项要求进行油量、排气及压力表检查。

将拉杆（订货时请注明规格或依据实际检测情况自备），拧到锚杆末端；如拉杆内螺纹外径大于油缸中心孔，可在油缸底部加添加长套；再套上液压缸（使活塞端向外），然后拧上螺母并顺时针拧紧泄荷阀。

检查油量：如液压缸活塞没有完全缩回缸体内时，应首先通过油管连接至手压泵；逆时针方向拧松泵体上的卸荷阀，使千斤顶中的液压油排回到手压泵储油筒中。

拧开注油阀，检查油量，如油不满，可加注N46号耐磨液压油或20号机油。

排气：液压系统组装好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必需排掉。

方法是，将手动泵放在比液压缸稍高的地方，压动手动泵，使液压油缸活塞伸出；再打开卸荷阀，使活塞缩回，连续几次即可。

必要时可打开注油阀，排出储油筒内空气。

压动油泵手柄，用力应均匀，不要用力过猛，当压力表上的读数达到要求时，停止加压。

注意，手动泵必需摆成水平放置工作。

检测完毕应逆进针方向拧松泄阀，使压力表读数为零，再把各部件由锚杆上卸下。

锚杆拉拔仪注意事项：本产品应使用的液压油是L—HM32#抗磨液压油，zui佳使用环境为—20℃～45℃。

严禁以酒精、甘油、刹车油、一般发动机油等作为液压油使用。

该工具的额定压力为60MPa，zui大压力可达80 MPa。

另外，为了提高压力表的使用寿命，使用时一般不超过zui大压力的75%。

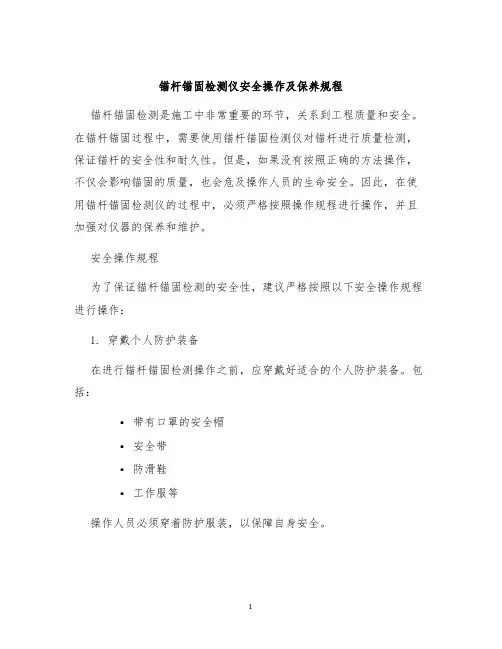

锚杆锚固检测仪安全操作及保养规程锚杆锚固检测是施工中非常重要的环节，关系到工程质量和安全。

在锚杆锚固过程中，需要使用锚杆锚固检测仪对锚杆进行质量检测，保证锚杆的安全性和耐久性。

但是，如果没有按照正确的方法操作，不仅会影响锚固的质量，也会危及操作人员的生命安全。

因此，在使用锚杆锚固检测仪的过程中，必须严格按照操作规程进行操作，并且加强对仪器的保养和维护。

安全操作规程为了保证锚杆锚固检测的安全性，建议严格按照以下安全操作规程进行操作：1. 穿戴个人防护装备在进行锚杆锚固检测操作之前，应穿戴好适合的个人防护装备。

包括：•带有口罩的安全帽•安全带•防滑鞋•工作服等操作人员必须穿着防护服装，以保障自身安全。

2. 确认仪器的正常工作状态在使用锚杆锚固检测仪之前，必须确认仪器本身的工作状态是否正常。

包括电源是否接好、传感器是否连接、是否有报警等信息。

确保检测结果准确可靠。

3. 确认锚杆的正常状态在进行锚杆锚固检测之前，必须确认锚杆的固定方式是否正常，以及锚杆表面是否平整。

必要时可以对锚杆进行清洗和抛光。

4. 确认操作环境和工艺条件在进行锚杆锚固检测之前，还需要确认操作环境和工艺条件是否适合。

包括检测的角度、清洁度、通风条件等。

确保能够准确地读取检测结果。

5. 检测后的保养操作在锚杆锚固检测完成之后，需要按照正确的保养程序进行操作。

包括数据记录、模板清除、传感器清洗、充电等等。

保养规程为了延长仪器的使用寿命，建议按照以下保养规程来维护锚杆锚固检测仪：1. 定期对仪器进行校准锚杆锚固检测仪的准确度非常重要，因此，在使用前必须对仪器进行校准。

可以定期通过专业的检测机构进行校准，以保证测试结果的可靠性。

2. 安全存放在存放锚杆锚固检测仪的时候，必须放在干燥、通风、无腐蚀气体的环境中。

避免设备受潮、恶劣气候和腐蚀性物质的影响。

3. 定期充电如果使用的是电池供电的锚杆锚固检测仪，在存放之前必须停止使用，充满电并拆下电池，以防电池老化、短路等安全问题。

锚杆无损检测仪安全操作及保养规程随着科技的不断发展，各种仪器设备的出现和应用也在不断地推进。

锚杆无损检测仪被广泛应用于工程建设和维护中。

在使用这种仪器设备的过程中，安全操作和保养规程显得尤为重要。

下文将详细介绍锚杆无损检测仪的操作流程和保养规程。

操作流程1.操作前的准备在操作锚杆无损检测仪之前，需要先进行准备工作。

首先，需要将仪器从包装盒中拿出。

然后，安装仪器的震源、接收器、电缆和电池等配件，确保仪器完整无缺。

2.放置仪器在放置仪器时，应确认放置地面平稳，不得摆放在不稳定或者有可能磨损仪器的表面上。

3.连接电缆连接电缆的时候，需要注意两个接头是否正确，对接牢固。

同时，被检测的锚杆也需要与仪器进行电缆的连接，确保正确、牢固。

4.开启仪器开启仪器前，应该先在控制面板上进行设置。

将探头放到锚杆的位置上，然后将探头位置设置为“PLAYB”。

检查仪器接收器上是否出现有锚杆检测峰值。

如果显示正常，机器正常运行，否则需要重新调整并检查。

5.检测数据的读取在检测过程中，需要不停的调整，不断记录数据。

通过对检测结果的数据进行分析、处理，可以帮助用户判断被检测的锚杆是否存在缺陷。

6.关闭仪器当完成检测后，需要关闭仪器，同时拆除电缆和震源等部件，放回仪器盒中。

在操作时需要谨慎，不要弄丢零部件。

以上是锚杆无损检测仪的基本操作流程，同时也是保障操作安全的重要保障。

保养规程对仪器的保养和操作一样重要。

当使用仪器后，需要将仪器进行保养，以便在下一次使用时保持其最佳状态。

下面是保养规程：1.清理保养在使用锚杆无损检测仪的过程中，仪器表面会有灰尘、污垢等附着物，需要进行定期清洗。

同时，检查电缆及震源等，进行清理和保养。

2.存储保养在存放仪器时，需要注意保存环境。

以避免仪器受到温度、湿度等因素的影响。

同时，在移动和搬运仪器过程中，要注意轻拿轻放，尤其是对零部件的保护更需要小心谨慎。

3.更新保养需要时，应当及时更换仪器的配件，以保持其最佳的性能和安全性。

锚杆无损检测的操作方法
锚杆无损检测是通过对锚杆进行各种无损检测方法的应用，以评估锚杆的质量和性能。

以下是锚杆无损检测的一般操作方法：
1. 准备工作：清理锚杆表面，确保无杂质和污垢。

2. 超声波检测：使用超声波仪器将超声波传感器放置在锚杆表面，并通过发送和接收超声波信号来评估锚杆的内部结构。

3. 磁粉检测：在锚杆表面涂抹磁粉，并使用磁粉检测设备来观察磁粉颗粒的运动，以检测锚杆表面和内部的裂纹或缺陷。

4. 涡流检测：将涡流探测器靠近锚杆表面，通过感应锚杆内部电流的变化来检测锚杆的缺陷和磨损。

5. 磁场检测：将磁场传感器放置在锚杆表面，并观察磁场强度的变化，以检测锚杆的缺陷和变形。

6. 红外热成像：使用红外热成像仪器观察锚杆表面的热量分布，以检测锚杆的缺陷和异常。

7. 数据分析：根据无损检测结果，进行数据分析和评估锚杆的质量和性能。

需要根据具体的锚杆材料和结构选择适当的无损检测方法，并严格按照操作规范进行操作，以确保检测结果准确可靠。

无损检测仪器使用方法说明书一、前言无损检测是一种非破坏性的检测方法，通过使用专门的仪器设备对材料、构件或产品进行检测，以发现内部缺陷、结构损伤或材料性能问题，而无需对被测物体进行任何损伤或改变。

本使用方法说明书旨在向用户提供清晰明了的操作指南，以确保仪器的正确使用和高效运行。

二、仪器概述无损检测仪器是一种先进的技术设备，广泛应用于工业领域，包括航空航天、汽车制造、建筑工程、金属加工等。

仪器主要由以下组成部分构成：1. 主机：提供仪器的核心功能，包括信号处理、数据采集、图像显示等；2. 传感器/探头：用于将信号引入被测物体并获取返回信号；3. 显示屏/显示界面：用于显示检测结果、参数设置等；4. 操作按钮/接口：用户通过操作按钮进行参数设置和功能操作；5. 电源/充电器：提供仪器的电力供应。

三、使用步骤为了正确、高效地使用无损检测仪器，用户应按照以下步骤进行操作：1. 准备工作在使用仪器之前，用户应先检查仪器与附件是否完好无损，确保主机、传感器、显示屏等各部分正常工作。

同时，检查电源是否充足，如需更换电池或充电，应确保电量充足。

2. 开机与初始化将电源插头插入合适的电源插座，按下开机按钮，等待仪器进行启动和初始化。

在此过程中，用户应耐心等待，并确保仪器显示屏上出现正常的启动界面。

3. 参数设置根据被测物体的特点和检测要求，用户可以通过操作界面上的相关按钮进行参数设置。

包括但不限于检测方式选择、灵敏度调节、扫描范围设置等。

用户应根据实际需求和经验进行合理的参数设置。

4. 传感器/探头连接根据被检测物体的类型和形态，选择合适的传感器/探头，并将其连接到主机上。

确保连接牢固、接触良好，并避免出现松动、断裂等现象，以确保检测信号的准确采集。

5. 开始检测将传感器/探头置于被测物体表面，根据实际情况选择合适的检测模式和方法，开始进行检测。

在检测过程中，用户应密切关注仪器显示屏上的波形、图像等信息，以及可能出现的报警提示。

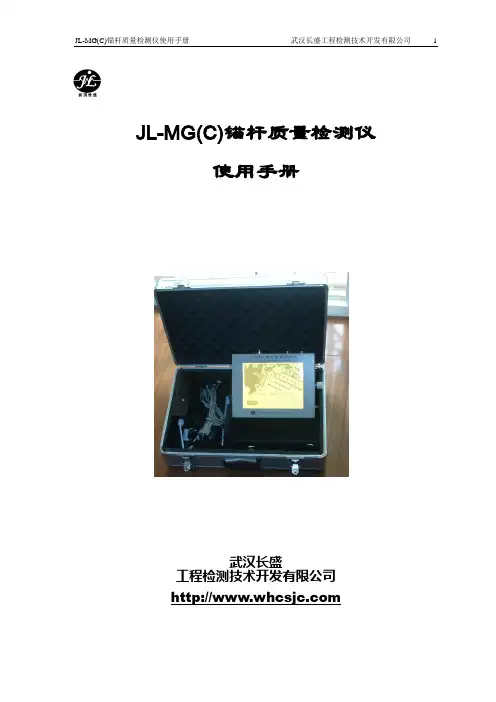

JL-MG(C)锚杆质量检测仪使用手册武汉长盛工程检测技术开发有限公司目录目录 (2)用户须知 (3)仪器操作与分析建模基本步骤 (5)第一章检测仪特性 (6)第二章检测仪使用方法 (8)2.1.仪器面板说明 (8)2.2.电源适配器说明 (8)2.3.锚杆测试与分析 (9)2.3.1参数设置 (9)2.3.2波形采集 (10)2.3.3波形回放 (11)2.3.1.文件管理 (12)第三章数据管理、分析与建模 (13)3.1.文件管理栏 (14)3.2.文件菜单 (22)3.3.编辑菜单 (25)3.4.查看菜单 (25)3.5.分析菜单 (26)3.6.锚杆建模分析 (29)3.7.锚索建模分析 (31)3.8.输出电子版结果报告文档 (33)第四章故障分析与处理 (34)4.1检测仪常见故障 (34)4.1.1机内电池不足 (34)4.1.2触摸屏安装故障 (34)4.1.3传感器故障 (34)4.1.4背光故障 (34)4.2分析软件常见问题 (35)4.2.1数据传输问题 (35)4.2.2模型重建错误 (35)4.2.2模型重建错误…………………………………………………………………....356附录：各类缺陷锚杆典型波形 (388)用户须知尊敬的朋友，谢谢您的惠顾，在使用长盛检测产品前，务请您仔细阅读用户手册，凡在购置本公司产品所签合同中未曾涉及的使用规定，均以相应用户手册内容为准。

1.工作原理JL-MG(C)锚杆质量检测仪由采集仪、发射震源、检波器和分析处理软件组成。

发射震源产生的弹性波，沿着锚杆传播并向锚杆周围辐射能量，检波器检测到反射回波，并由检测仪对信号进行分析与存储。

反射信号的能量强度和到达时间取决于锚索周围或端部的灌浆状况。

通过对信号进行处理和分析，可以确定锚杆长度以及灌浆的整体质量。

2.产品特点(1)采样精度高：仪器数字采样AD精度为24位；(2)低功耗，连续工作时间长：仪器供电电压最高只有6伏，功耗0.8瓦，电池充电一次可以使用30个小时；(3)大存储量：可存储2.4万条实测数据；(4)对比性好：采样重复性好，大屏幕显示，同时显示三条曲线；(5)便携性好：整机尺寸：210×180×60mm,重2.0Kg，可单人工作；(6)界面美观友好：仪器工作是全智能化，中文界面，可中英文输入；(7)分析软件功能强大：能智能建立锚索模型及各种分析参数数据，有各种辅助分析功能，如：滤波、积分、微分、频谱、小波分析及独有的相位分析和反射波自动提取功能（依据军事雷达信息捕作理论）；(8)直接将检测结果导入到Excel，打印检测结果图表；3.主要特性参数a)采样间隔1～200us，可灵活设置；b)24位A/D采样，浮点放大；c)1G存储卡；d)全反8寸640×480液晶屏；e)光电旋钮操作控制；f)全部采用军工级元器件，内置各种保护功能，性能稳定可靠；g)可采用多种激发震源（冲击震源、大功率超磁声波发射震源和手锤等）；h)专用锚杆检波器；i)体积：210×180×60mm；j)重量：1.5kg，配有背带，携带方便；k)超磁致声波发射震源发射功率可调，连续发射时间间隔<20ms；l)声时长度不确定度：<1％（锚杆长度大于1m）；m)幅值测量级线性：±0.3dB/6dB。

锚杆拉力计操作方法锚杆拉力计是一种用于测量锚杆或支撑结构中的张力的仪器。

使用锚杆拉力计既需要操作技巧，又需要注意安全事项。

下面将详细介绍锚杆拉力计的操作方法。

首先，操作锚杆拉力计前需要检查仪器的外观是否完好无损，仪器零件是否齐全。

确保仪器在正常工作状态下。

接下来，将锚杆拉力计放置在平稳的工作台上，固定好底座，确保仪器的稳定性。

然后，将被测试的锚杆或支撑结构与锚杆拉力计连接。

连接方式通常有两种：夹持连接和防滑螺栓连接。

夹持连接要求锚杆固定，将夹持型连接器夹紧锚杆，确保连接紧固。

防滑螺栓连接需要在锚杆上钻孔，将防滑螺栓插入孔中，再用螺母将其连接紧固。

连接好后要检查连接是否牢固，以确保测试的准确性。

连接完成后，打开锚杆拉力计的电源开关，仪器将开始工作。

在仪器显示屏上可以看到当前的拉力数值。

根据需要，可以预设测试的最大拉力值。

在进行拉力测试前，需要对拉力计进行校准。

校准是保证测试准确性的重要步骤。

通常的校准方法是将拉力计连接到一个已知拉力的锚杆上，调整仪器上的零点和校准系数，使得仪器显示的拉力值与已知的拉力值相符。

开始拉力测试前，确保周围环境安全，移除可能妨碍测试的杂物。

避免有人在测试过程中靠近锚杆或支撑结构，以防意外发生。

进行拉力测试时，慢慢增加拉力，以免对锚杆或支撑结构造成过大的冲击。

可以通过仪器显示屏上的数值来控制拉力的增加速度。

在拉力达到预设的最大值后，保持数秒钟，然后缓慢减小拉力，直到锚杆拉力计的显示屏上的数值接近于零。

然后断开锚杆拉力计与被测试锚杆或支撑结构之间的连接。

测试完毕后，及时关闭锚杆拉力计的电源开关，将仪器放置在干燥通风处。

清洁仪器并保持仪器干净整洁。

总结一下，锚杆拉力计操作方法主要包括检查仪器状态、固定仪器、连接被测试锚杆或支撑结构、开启电源开关、校准仪器、进行拉力测试、关闭电源开关和清洁仪器。

在操作过程中要注意安全，遵守相关的安全操作规范，以确保测试结果的准确性。
