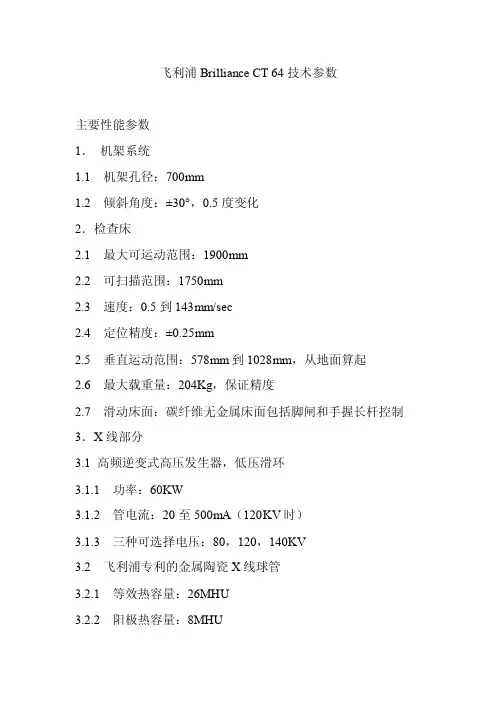

飞利浦Brilliance CT 64技术参数主要性能参数1.机架系统1.1 机架孔径:700mm1.2 倾斜角度:±30°,0.5度变化2.检查床2.1 最大可运动范围:1900mm2.2 可扫描范围:1750mm2.3 速度:0.5到143mm/sec2.4 定位精度:±0.25mm2.5 垂直运动范围:578mm到1028mm,从地面算起2.6 最大载重量:204Kg,保证精度2.7 滑动床面:碳纤维无金属床面包括脚闸和手握长杆控制3.X线部分3.1 高频逆变式高压发生器,低压滑环3.1.1 功率:60KW3.1.2 管电流:20至500mA(120KV时)3.1.3 三种可选择电压:80,120,140KV3.2 飞利浦专利的金属陶瓷X线球管3.2.1 等效热容量:26MHU3.2.2 阳极热容量:8MHU3.2.3 散热率:1608KHU/min3.2.4 球管焦点3.2.4.1 小焦点:0.5×1.0 mm23.2.4.2 大焦点:1.0×1.0 mm23.2.4.3 动态双焦点技术(DFS)4.探测器4.1 专利BIP技术稀土陶瓷探测器系统4.2 每排等效探测器数量:672个4.3 探测器4.3.1 探测器排数:64排4.3.2 扫描层数(360°):64层4.3.3 64层扫描时探测器覆盖范围:40mm4.3.4 数据采集率:4640幅/单元/360°5.扫描参数5.1 最短扫描时间(360°):0.42s5.2 重建速度(64层模式,5122):20幅/秒5.3 扫描最短显示时间:1s5.4 最薄扫描层厚:0.625mm5.5 一次连续螺旋扫描能力:100秒(最快扫描条件下)5.6 有3D自动毫安调节技术5.7 重建矩阵:512×5125.8 有心脏变速扫描技术6.分辨率6.1 空间分辨率(使用临床条件,栅格状水模测量)6.1.1 超高空间分辨率:24.0Lp/cm@cut-off6.1.2 高空间分辨率:16.0Lp/cm@cut-off6.1.3 标准空间分辨率:13.0Lp/cm@cut-off6.2 噪声:0.27%,使用飞利浦系统水模(相当于21.6厘米水)6.3 密度分辨率:*******%,27mGy,使用20cm CATPHAN 水模6.4 CT值范围:-1000到+3027 Hu7.主控计算机系统7.1 主机:32位7.2 内存:2.0G7.3 硬盘容量:512GB7.4 512×512矩阵非压缩影像存储量:257121幅7.5 DICOM3.0接口(传输/接收/打印/存档/查询/工作表等)7.6 监视器:2台19”高分辨率液晶彩显7.7 操作室专用椅:2把7.8 接口7.8.1 DICOM3.0激光相机接口7.8.2 高压注射器接口8.临床引用软件8.1 主机功能:8.1.1 MPR,SSD8.1.2 3D8.1.3 MIP,CTE,CTA8.1.4 VR8.1.5 造影剂自动跟踪扫描软件8.1.6 去金属伪影技术软件8.1.7 肺通气功能自动分析软件8.1.8 智能呼吸导航系统8.1.9 直接浏览器8.1.10 直接三维重建功能8.2 临床应用软件8.2.1 CT灌注8.2.1.1 脑灌注8.2.1.2 肿瘤灌注8.2.1.3 体部灌注8.2.2 低剂量肺扫描技术8.2.3 肺结节分析软件8.2.4 心脏功能软件包8.2.4.1 冠脉束自动提取软件8.2.4.2 心肌灌注功能8.2.4.4 心脏冠脉诊断报告自动生成系统8.2.4.5 钙化分析8.2.4.6 时间分辨率:53ms,4扇区成像8.2.4.7 冠状动脉成像,包括:8.2.4.7.1 三维成像8.2.4.7.2 内窥镜8.2.4.7.3 搭桥及支架显示、分析和置放计划8.2.4.7.4 斑块定性8.2.4.7.5 动脉狭窄分析8.2.4.7.6 整体心功能分析:一键式自动左心室和右心室分割,自动报告射血分数,梗塞容积,心肌活力,心脏血液输出等等功能性心脏信息。
胶片打印:平扫肺窗5mm平扫纵隔窗5mm增强横断面后处理3D重建一扫描参数:螺旋扫描,层厚5mm,间隔5mm扫描围:上包横隔,下包肝下缘扫描方法:平扫扫描围同上增强动脉期延迟5-6s门脉期延迟30s单层动态延迟5s,从动脉期一直到静脉期,连续40s心脏冠脉CT扫描患者准备:去除检查围所有异物(手机、钥匙、项链、金属拉链的衣服等)患者提前半小时到达,静坐稳定心律,必要时服用倍他乐克降低心律。
扫描体位:仰卧位,脚先进,双臂上举,以SN线为基线定位造影剂:优维显370 预扫描20ml 5ml/s ;正式扫描(计算药量)ml 5ml/s步骤:1、患者摆好体位,贴好心电监护电极: 白(右上),黑(左上),红(左下)2、备好造影剂、生理盐水,连接好高压注射器至套管针3、待患者心率平稳后,训练呼吸1次4、试注21ml生理盐水(点击中屏OK→Start)。
(试注成功,继续以下操作)5、待患者心率平稳后,再训练呼吸1次6、体表定位SN基线6、登记病人,选择心脏冠脉扫描序列(Protocol List 5.17~5.19)7、扫定位像,定扫描围上起气管分叉,下至心脏膈面8、点击Next Series进行扫描,查看平扫图像,选择主动脉根部左冠脉开口处为扫描跟踪层面,将层面位置输入至Start Location和End Location,定位像上调整扫描中心,按下打药图标,点击Confirm→Move to Scan→同时点击键盘Start Scan和中屏Continue→开始扫描。
扫描过程中密切观察右屏右上图主动脉造影剂浓度变化,当发现主动脉造影剂浓度已过高峰时可取消后面的剩余扫描。
9、点击右屏List/Select,在Sort窗口选择当前病人最后一个序列,点击Accept选择右下窗口,点击Measurement图标,选择MIROI按钮,再点击Ellipse ROI按钮,兴趣区放在主动脉,其直径约为主动脉直径的1/3,点击OK按钮,在右下窗口出现曲线图。
PHILIPS 64排CT血管造影操作常规冠状动脉CTA操作常规【适应症】冠状动脉疾病(冠状动脉粥样硬化,冠状动脉先天变异)【禁忌症】碘过敏,严重肝肾功能不全。
【检查前准备】检查前禁食4小时,碘过敏试验。
去除检查部位体外金属等物品。
测量心率和血压,心率较快(>70次/分)且血压不低者口服倍他乐克25~50mg。
屏气训练,于平静呼吸的吸气末屏气扫描。
【扫描体位和参数】体位:仰卧位,足先进,双臂上举交叉于头部,连接心电监护器导联。
定位像:胸部正侧位扫描基线:气管隆突下。
机架倾角:0°。
扫描范围:自气管隆突下至心脏膈面下方1~2cm,左右前后各大于心缘1~2cm;冠状动脉搭桥术后,需要向上扩展达到胸锁关节水平。
触发线设于隆突下,触发点设于降主动脉。
扫描模式:螺旋扫描。
扫描条件:钙化积分扫描:采用前瞻性门控扫描,通过钙化积分图像,评估屏气状况及心率。
冠状动脉CTA扫描:采用回顾性门控扫描,120kV,800~1050mAs,依体重而定。
螺距0.2,图像分辨率512×512,图像重建层厚0.9cm,对比剂浓度370mg/ml,速率4.5~5.0ml/s,总量60~90ml(为体重的1.1倍)。
对比剂:非离子型对比剂370mg/ml。
用量:80~100ml。
对比剂注射完后以4~5ml/s速率注射生理盐水40ml。
扫描延迟时间:5.1s, CT阈值触发扫描,CT阈值设置血管部位:胸主动脉,CT阈值设置为120HU。
数据重建:预设40%、45%、70%、75%相位重建,必要时进行心电编辑及其他相位重建。
【图像后处理】选择合适相位进行图像后处理。
①冠脉染色;②VR重建:冠脉分支命名;③跟踪技术曲面重建,横断面重建,MIP重建,冠脉树重建,冠脉地图重建,球形重建,立体重建。
主动脉CTA操作常规【适应症】主动脉疾病(主动脉夹层动脉瘤,主动脉瘤,血管变异)。
【禁忌症】碘过敏,严重肝肾功能不全。
【检查前准备】检查前禁食4小时,碘过敏试验。

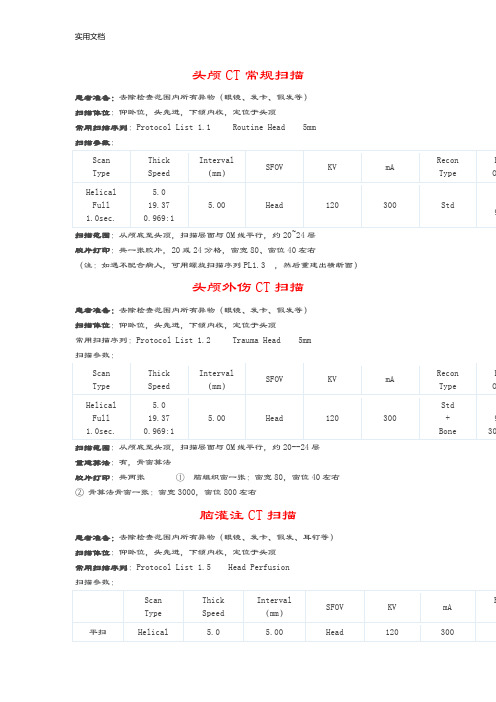

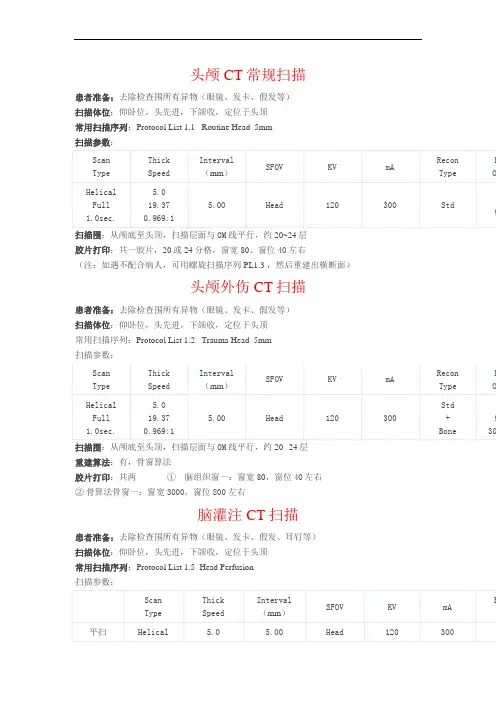

头颅CT常规扫描患者准备:去除检查范围内所有异物(眼镜、发卡、假发等)扫描体位:仰卧位,头先进,下颌内收,定位于头顶常用扫描序列:Protocol List 1.1 Routine Head 5mm 扫描参数:Scan Type ThickSpeedInterval(mm)SFOV KV mAReconTypeROHelical Full 1.0sec.5.019.370.969:15.00 Head 120 300 Std9扫描范围:从颅底至头顶,扫描层面与OM线平行,约20~24层胶片打印:共一张胶片,20或24分格,窗宽80、窗位40左右(注:如遇不配合病人,可用螺旋扫描序列PL1.3 ,然后重建出横断面)头颅外伤CT扫描患者准备:去除检查范围内所有异物(眼镜、发卡、假发等)扫描体位:仰卧位,头先进,下颌内收,定位于头顶常用扫描序列:Protocol List 1.2 Trauma Head 5mm扫描参数:Scan Type ThickSpeedInterval(mm)SFOV KV mAReconTypeROHelical Full 1.0sec.5.019.370.969:15.00 Head 120 300Std+Bone930扫描范围:从颅底至头顶,扫描层面与OM线平行,约20--24层重建算法:有,骨窗算法胶片打印:共两张①脑组织窗一张:窗宽80,窗位40左右②骨算法骨窗一张:窗宽3000,窗位800左右脑灌注CT扫描患者准备:去除检查范围内所有异物(眼镜、发卡、假发、耳钉等)扫描体位:仰卧位,头先进,下颌内收,定位于头顶常用扫描序列:Protocol List 1.5 Head Perfusion扫描参数:Scan Type ThickSpeedInterval(mm)SFOV KV mAR平扫Helical 5.0 5.00 Head 120 300Full 1.0sec.19.37 0.969:1灌注(50s)CineFull1.0sec.5.08 i1.00 sec.0.000LargeBody100 150扫描范围:从颅底至头顶,扫描层面与OM线平行。

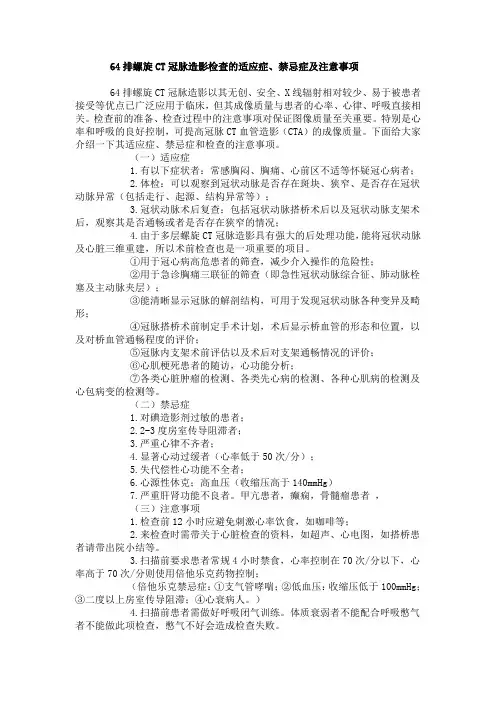

64排螺旋CT冠脉造影检查的适应症、禁忌症及注意事项64排螺旋CT冠脉造影以其无创、安全、X线辐射相对较少、易于被患者接受等优点已广泛应用于临床,但其成像质量与患者的心率、心律、呼吸直接相关。
检查前的准备、检查过程中的注意事项对保证图像质量至关重要。
特别是心率和呼吸的良好控制,可提高冠脉CT血管造影(CTA)的成像质量。
下面给大家介绍一下其适应症、禁忌症和检查的注意事项。
(一)适应症1.有以下症状者:常感胸闷、胸痛、心前区不适等怀疑冠心病者;2.体检:可以观察到冠状动脉是否存在斑块、狭窄、是否存在冠状动脉异常(包括走行、起源、结构异常等);3.冠状动脉术后复查:包括冠状动脉搭桥术后以及冠状动脉支架术后,观察其是否通畅或者是否存在狭窄的情况;4.由于多层螺旋CT冠脉造影具有强大的后处理功能,能将冠状动脉及心脏三维重建,所以术前检查也是一项重要的项目。
①用于冠心病高危患者的筛查,减少介入操作的危险性;②用于急诊胸痛三联征的筛查(即急性冠状动脉综合征、肺动脉栓塞及主动脉夹层);③能清晰显示冠脉的解剖结构,可用于发现冠状动脉各种变异及畸形;④冠脉搭桥术前制定手术计划,术后显示桥血管的形态和位置,以及对桥血管通畅程度的评价;⑤冠脉内支架术前评估以及术后对支架通畅情况的评价;⑥心肌梗死患者的随访,心功能分析;⑦各类心脏肿瘤的检测、各类先心病的检测、各种心肌病的检测及心包病变的检测等。
(二)禁忌症1.对碘造影剂过敏的患者;2.2-3度房室传导阻滞者;3.严重心律不齐者;4.显著心动过缓者(心率低于50次/分);5.失代偿性心功能不全者;6.心源性休克;高血压(收缩压高于140mmHg)7.严重肝肾功能不良者。
甲亢患者,癫痫,骨髓瘤患者,(三)注意事项1.检查前12小时应避免刺激心率饮食,如咖啡等;2.来检查时需带关于心脏检查的资料,如超声、心电图,如搭桥患者请带出院小结等。
3.扫描前要求患者常规4小时禁食,心率控制在70次/分以下,心率高于70次/分则使用倍他乐克药物控制;(倍他乐克禁忌症:①支气管哮喘;②低血压:收缩压低于100mmHg;③二度以上房室传导阻滞;④心衰病人。

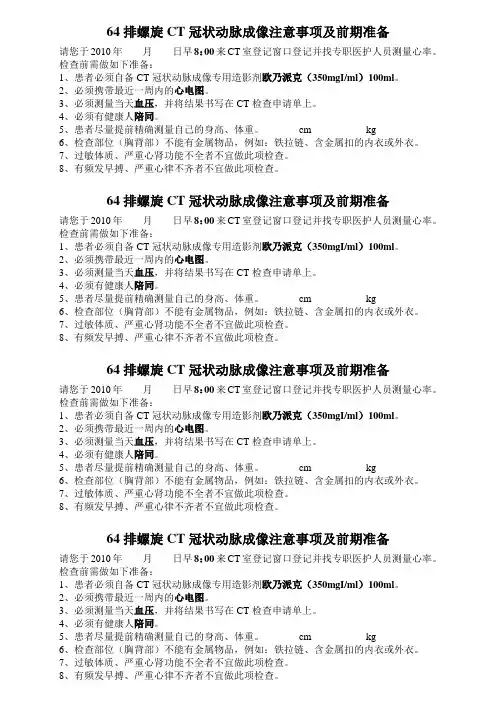

64排螺旋CT冠状动脉成像注意事项及前期准备请您于2010年月日早8:00来CT室登记窗口登记并找专职医护人员测量心率。
检查前需做如下准备:1、患者必须自备CT冠状动脉成像专用造影剂欧乃派克(350mgI/ml)100ml。
2、必须携带最近一周内的心电图。
3、必须测量当天血压,并将结果书写在CT检查申请单上。
4、必须有健康人陪同。
5、患者尽量提前精确测量自己的身高、体重。
cm kg6、检查部位(胸背部)不能有金属物品,例如:铁拉链、含金属扣的内衣或外衣。
7、过敏体质、严重心肾功能不全者不宜做此项检查。
8、有频发早搏、严重心律不齐者不宜做此项检查。
64排螺旋CT冠状动脉成像注意事项及前期准备请您于2010年月日早8:00来CT室登记窗口登记并找专职医护人员测量心率。
检查前需做如下准备:1、患者必须自备CT冠状动脉成像专用造影剂欧乃派克(350mgI/ml)100ml。
2、必须携带最近一周内的心电图。
3、必须测量当天血压,并将结果书写在CT检查申请单上。
4、必须有健康人陪同。
5、患者尽量提前精确测量自己的身高、体重。
cm kg6、检查部位(胸背部)不能有金属物品,例如:铁拉链、含金属扣的内衣或外衣。
7、过敏体质、严重心肾功能不全者不宜做此项检查。
8、有频发早搏、严重心律不齐者不宜做此项检查。
64排螺旋CT冠状动脉成像注意事项及前期准备请您于2010年月日早8:00来CT室登记窗口登记并找专职医护人员测量心率。
检查前需做如下准备:1、患者必须自备CT冠状动脉成像专用造影剂欧乃派克(350mgI/ml)100ml。
2、必须携带最近一周内的心电图。
3、必须测量当天血压,并将结果书写在CT检查申请单上。
4、必须有健康人陪同。
5、患者尽量提前精确测量自己的身高、体重。
cm kg6、检查部位(胸背部)不能有金属物品,例如:铁拉链、含金属扣的内衣或外衣。
7、过敏体质、严重心肾功能不全者不宜做此项检查。
8、有频发早搏、严重心律不齐者不宜做此项检查。
GE64排CT操作GE64排CT操作是一种常见的医学影像学检查方法,是一种利用X射线技术进行体内结构和组织成像的疗法,可以提供更多的解剖信息,帮助医生确定疾病的诊断和治疗方案。
本文将详细介绍GE64排CT操作的步骤和注意事项。
1.病人准备:在进行CT检查前,病人需要清空肠道,以避免干扰影像结果。
一般会要求病人空腹6小时以上,并需要喝足够的水来增加血容量。
2.坐姿安置:病人被安置在一个特制的椅子上,以确保体位合适,方便进行检查。
医生会调整椅子的高度和倾斜角度,使病人的头部和四肢保持在一个舒适的位置。
3.固定头部:为了确保图像质量和重复性,医生会用特殊的固定装置固定病人的头部。
这种装置通常由一块可调节的头架和舌板组成,可以保持病人的头部稳定。
4.输尿:为了避免膀胱遮挡盆腔区的影像,病人通常需要在检查前排尿。
5.入光:CT设备会移动到病人面前,并将X射线束对准病人的膝盖位置。
在这一步骤中,病人需要将大腿和小腿平放在特定的位置,同时保持头部稳定。
6.扫描准备:在进行CT扫描之前,医生会在病人体表上标记特定的解剖结构,以便更好地识别和分析影像。
然后,医生会进行一系列的设定,如选择切片厚度和螺旋速度,以便获得最佳的图像质量。
7.扫描执行:一旦准备工作完成,CT设备就会开始扫描。
在扫描过程中,病人需要保持绝对静止,以避免图像模糊。
扫描时间通常在几秒钟到几分钟之间,具体取决于所需的扫描范围和解析度。
8.图像重建:扫描完成后,计算机会对所获得的原始数据进行重建,生成可供医生分析和诊断的CT图像。
这些图像可以显示不同的解剖结构,如头部、胸部、腹部和盆腔等。
9.结束操作:当图像生成后,病人可以离开CT设备。
医生会解除固定装置,并与病人讨论结果和可能的治疗方案。
1.辐射防护:CT检查使用了X射线技术,因此病人和医护人员需要注意辐射防护。
医生会根据具体情况采取适当的预防措施,如戴上防护衣、戴上铅帽等。
2.适当的对比剂使用:有时,医生可能会在CT检查中使用对比剂来增强影像,以便更好地观察一些器官或血管的细节。
64排CT通用操作规程1.准备工作:-确认CT室内环境安全,设备以及配件齐全并正常工作。
-确认患者的病历和医嘱,明确CT扫描的目的和要求。
-在与患者或家属的沟通中解释扫描过程,确认患者没有对该技术的禁忌症。
-若需要,确保患者服用儿童或成人适宜的镇静药物。
2.患者准备:-患者脱掉身上所有的金属物品,并换上医用服装。
-提供特定的避孕措施,确认女性没有怀孕。
-患者进入CT室,可以使用轮椅或平车转移,并保持安静和稳定。
3.造影剂的使用:-根据医嘱,决定是否使用造影剂。
-确认患者过敏史,尤其是对碘过敏。
-在使用造影剂前,测试患者的肾功能。
-根据患者的体重和肾功能,计算并确定合适的造影剂剂量。
-提醒患者注意可能的副作用和过敏反应。
4.安全措施:-在开始操作之前,医务人员应戴上适当的个人防护装备,如手套、口罩和铅衣。
-确保患者处于水平或需要特定体位。
-使用支具、软垫和固定带确保患者在检查过程中保持稳定。
-遵循救护原则,保持患者通风开放,并且可以接受紧急医疗干预。
5.扫描参数设置:-根据医嘱,设定合适的扫描范围和扫描层厚。
-根据患者的体重和生理特征,选择合适的扫描参数,包括曝光量、扫描时间和管电压。
-需要选择适当的重建算法和滤波器以获取清晰的图像。
6.扫描执行:-将患者放置在CT床上并固定,确保患者的头、颈部以及伤口部位处于合适的位置。
-根据需要,为患者进行适当的体位调整。
-在扫描过程中,医务人员要保持观察,确保图像质量和患者安全。
-若患者感到不适或出现异常情况,应随时停止扫描,并采取相应的急救措施。
7.扫描后的处理:-根据需要,医务人员可以进行图像重建、多平面重建、最大强度投影等处理,以便更好地显示解剖结构和异常。
-医务人员应及时进行初步报告,確保交流溝通和持续协作。
8.后续处理:-保存扫描数据和相关文档,确保记录完整和准确。
-清洁和消毒扫描设备,以确保下一个患者的安全。
-分析和解读扫描结果,并提供详细的报告和诊断。
下肢静脉64排螺旋CT造影方法2008-04-29 06:18简述操作双下肢静脉CTV流程如下:1、常规CT增强扫描前准备,如碘过敏实验、心理准备等;2、在患者双下肢选取合适位置置放套管针,多以双侧足背静脉为主;3、在患者双侧小腿上部扎止血带,有效防止静脉回流;4、利用双筒双管高压注射器,抽取造影剂原液10ml,并利用生理盐水稀释至70~80ml,两只注射器桶共抽取造影剂稀释液约140~160ml;5、造影扫描时,适宜扫描延迟时间约13~15s,造影剂流速约3ml/sec,(请结合病史,估计下肢静脉病变程度,一般小于3ml/sec);当前位置:首页 > 信息分类 > 医学文库 > 骨科 > 正文间接下肢CT静脉造影检查的初步研究hc360慧聪网医疗器械行业频道 2004-04-15 14:37:07[摘要] 目的评价间接下肢CT静脉造影检查在下肢静脉血栓诊断中的价值。
方法本组共收集8例有下肢肿胀病例10人次行该方法检查。
结果 l0人次间接下肢CT静脉造影轴位像显示良好,依据静脉横径增粗和静脉内充盈缺损均可诊断下肢深静脉血栓。
结论间接下肢CT静脉造影检查较下肢静脉造影术和超声在诊断下肢深静脉血栓方面有一定的优势,方法易行、易普及。
[关键词] 体层摄影术,X线计算机;静脉造影术;下肢;血栓2003年1月-9月,笔者对8例下肢肿胀的病人行10人次间接下肢CT静脉造影(CT venography,CTV)检查,现总结以探讨和评估该方法适用性。
l 材料与方法8例病人,6男2女,最大年龄75岁,最小年龄32岁。
行间接下肢CT静脉造影检查前2天内均进行了下肢静脉造影和超声检查。
其中两人进行了溶栓后复查,总计8例10人次。
8例病人7例发生右下肢肿胀,l例发生左下肢肿胀。
所有病人均采用Somatom Plus 4螺旋CT(西门子公司)检查。
病人仰卧位,足先进,经前臂静脉用高压注射器以2.5ml/s速率注射非离子型造影剂(安射力320,欧乃派克)130-180 ml,延迟时间为180 s,靶区域扫描:层厚5 mm,螺距1.5,2-3 mm重建。
