保温绝热的计算公式及反应釜保温体积与表面积
- 格式:doc
- 大小:370.50 KB
- 文档页数:9

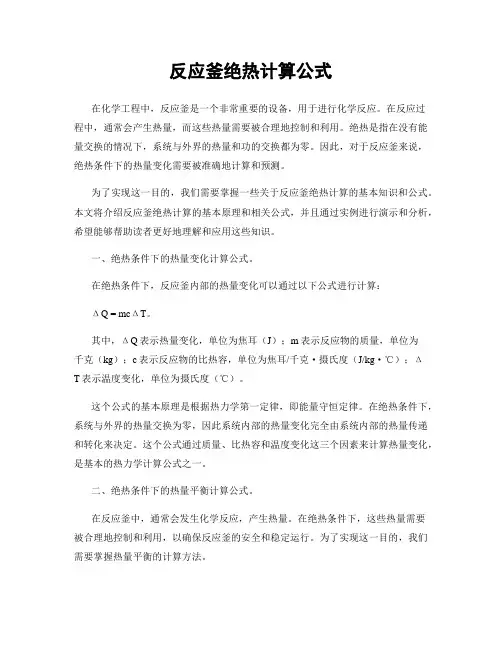

反应釜绝热计算公式在化学工程中,反应釜是一个非常重要的设备,用于进行化学反应。
在反应过程中,通常会产生热量,而这些热量需要被合理地控制和利用。
绝热是指在没有能量交换的情况下,系统与外界的热量和功的交换都为零。
因此,对于反应釜来说,绝热条件下的热量变化需要被准确地计算和预测。
为了实现这一目的,我们需要掌握一些关于反应釜绝热计算的基本知识和公式。
本文将介绍反应釜绝热计算的基本原理和相关公式,并且通过实例进行演示和分析,希望能够帮助读者更好地理解和应用这些知识。
一、绝热条件下的热量变化计算公式。
在绝热条件下,反应釜内部的热量变化可以通过以下公式进行计算:ΔQ = mcΔT。
其中,ΔQ表示热量变化,单位为焦耳(J);m表示反应物的质量,单位为千克(kg);c表示反应物的比热容,单位为焦耳/千克·摄氏度(J/kg·℃);ΔT表示温度变化,单位为摄氏度(℃)。
这个公式的基本原理是根据热力学第一定律,即能量守恒定律。
在绝热条件下,系统与外界的热量交换为零,因此系统内部的热量变化完全由系统内部的热量传递和转化来决定。
这个公式通过质量、比热容和温度变化这三个因素来计算热量变化,是基本的热力学计算公式之一。
二、绝热条件下的热量平衡计算公式。
在反应釜中,通常会发生化学反应,产生热量。
在绝热条件下,这些热量需要被合理地控制和利用,以确保反应釜的安全和稳定运行。
为了实现这一目的,我们需要掌握热量平衡的计算方法。
在绝热条件下,反应釜内部的热量平衡可以通过以下公式进行计算:ΣmiCpiΔTi = ΣmjCpjΔTj。
其中,Σmi表示所有反应物的质量总和,Σmj表示所有生成物的质量总和;Cpi表示反应物的比热容,Cpj表示生成物的比热容;ΔTi表示反应物的温度变化,ΔTj表示生成物的温度变化。
这个公式的基本原理是根据热量守恒定律,即热量的总量在反应前后保持不变。
在绝热条件下,反应釜内部的热量平衡完全由反应物和生成物的质量、比热容和温度变化来决定。

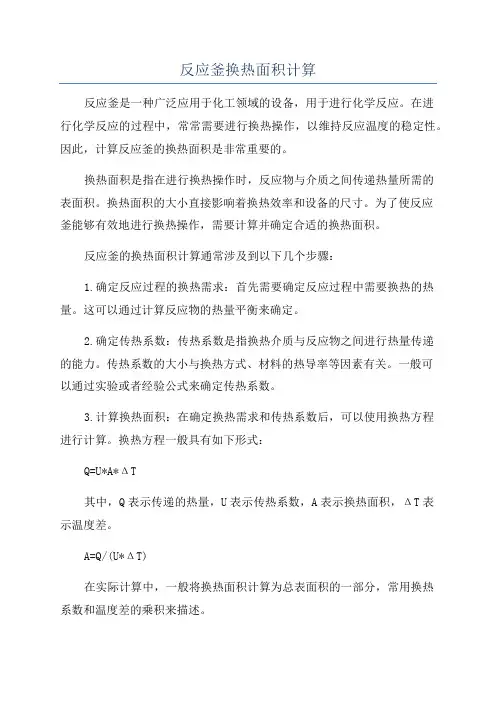

反应釜换热面积计算反应釜是一种广泛应用于化工领域的设备,用于进行化学反应。
在进行化学反应的过程中,常常需要进行换热操作,以维持反应温度的稳定性。
因此,计算反应釜的换热面积是非常重要的。
换热面积是指在进行换热操作时,反应物与介质之间传递热量所需的表面积。
换热面积的大小直接影响着换热效率和设备的尺寸。
为了使反应釜能够有效地进行换热操作,需要计算并确定合适的换热面积。
反应釜的换热面积计算通常涉及到以下几个步骤:1.确定反应过程的换热需求:首先需要确定反应过程中需要换热的热量。
这可以通过计算反应物的热量平衡来确定。
2.确定传热系数:传热系数是指换热介质与反应物之间进行热量传递的能力。
传热系数的大小与换热方式、材料的热导率等因素有关。
一般可以通过实验或者经验公式来确定传热系数。
3.计算换热面积:在确定换热需求和传热系数后,可以使用换热方程进行计算。
换热方程一般具有如下形式:Q=U*A*ΔT其中,Q表示传递的热量,U表示传热系数,A表示换热面积,ΔT表示温度差。
A=Q/(U*ΔT)在实际计算中,一般将换热面积计算为总表面积的一部分,常用换热系数和温度差的乘积来描述。
4.考虑安全裕度和实际运行条件:在计算换热面积的过程中,还需要考虑反应釜的安全裕度和实际运行条件。
一般情况下,都会在计算结果上增加一定的安全裕度。
总之,反应釜的换热面积计算是一个较为复杂的过程,需要考虑很多因素,包括反应过程的需求、传热系数、温度差、安全裕度等。
只有通过准确的计算,才能确保反应釜能够有效地进行换热操作,实现反应过程的稳定性和高效性。
(1)设备筒体或管道绝热、防潮和保护层计算公式:V=π×(D+1.033δ)×1.033δ个人理解上述体积公式的含义:D+1.033δ表示:保温层中心到中心的长度 + 单根的扎带厚度(0.033δ) = 调整后的保温层中心线长度π×(D+1.033δ)表示:保温层中心圆的周长(可想象成长度,仅管是圆形)1.033δ表示:保温层调整过系数的厚度(可想象成宽度)π×(D+1.033δ)×1.033δ表示:长度*宽度S=π×(D+2.1δ+0.0082)×L个人理解:D+2.1δ+0.0082表示:(直径+ 保温层厚度 * 2.1)+0.0082 = 外表层实际直径+扎带厚度式中D——直径1.033、2.1——调整系数;δ——绝热层厚度;L——设备筒体或管道长;0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热(管径相同,夹角小于90°时)。
D′=D1+D2 +(10~20mm)式中D′——伴热管道综合值;D1 ——主管道直径;D2 ——伴热管道直径;(10~20mm)——主管道与伴热管道之间的间隙。
②双管伴热 (管径相同,夹角大于90°时)。
D′=D1+1.5D2 +(10~20mm)③双管伴热 (管径不同,夹角小于90°时)。
D′=D1 +D伴大+(10~20mm)式中D′——伴热管道综合值;D1 ——主管道直径。
将上述D′计算结果分别代入相应公式计算出伴热管道的绝热层、防潮层和保护层工程量。
(3)设备封头绝热、防潮和保护层工程量计算式。
V=\[(D+1.033δ)/2\]2 π×1.033δ×1.5×NS=\[(D+2.1δ)/2\]2 ×π×1.5×N(4)阀门绝热、防潮和保护层计算公式。
V=π(D+1.033δ)×2.5D×1.033δ×1.05×NS=π(D+2.1δ)×2.5D×1.05×N(5)法兰绝热、防潮和保护层计算公式。

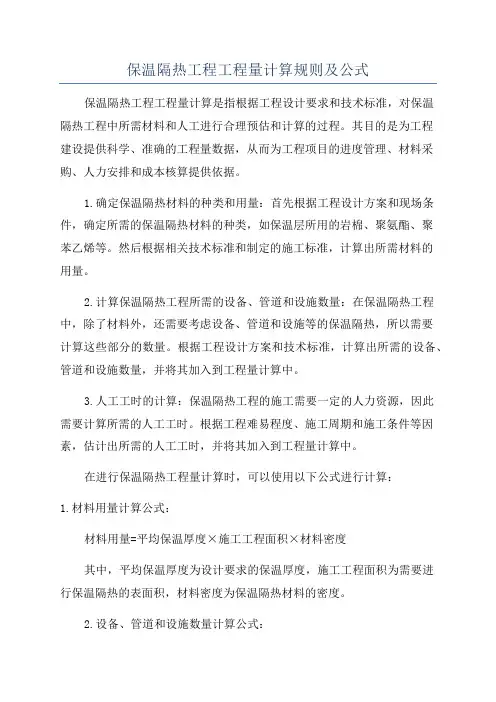

保温隔热工程工程量计算规则及公式保温隔热工程工程量计算是指根据工程设计要求和技术标准,对保温隔热工程中所需材料和人工进行合理预估和计算的过程。
其目的是为工程建设提供科学、准确的工程量数据,从而为工程项目的进度管理、材料采购、人力安排和成本核算提供依据。
1.确定保温隔热材料的种类和用量:首先根据工程设计方案和现场条件,确定所需的保温隔热材料的种类,如保温层所用的岩棉、聚氨酯、聚苯乙烯等。
然后根据相关技术标准和制定的施工标准,计算出所需材料的用量。
2.计算保温隔热工程所需的设备、管道和设施数量:在保温隔热工程中,除了材料外,还需要考虑设备、管道和设施等的保温隔热,所以需要计算这些部分的数量。
根据工程设计方案和技术标准,计算出所需的设备、管道和设施数量,并将其加入到工程量计算中。
3.人工工时的计算:保温隔热工程的施工需要一定的人力资源,因此需要计算所需的人工工时。
根据工程难易程度、施工周期和施工条件等因素,估计出所需的人工工时,并将其加入到工程量计算中。
在进行保温隔热工程量计算时,可以使用以下公式进行计算:1.材料用量计算公式:材料用量=平均保温厚度×施工工程面积×材料密度其中,平均保温厚度为设计要求的保温厚度,施工工程面积为需要进行保温隔热的表面积,材料密度为保温隔热材料的密度。
2.设备、管道和设施数量计算公式:设备、管道和设施数量=施工工程长度×设备、管道和设施间距其中,施工工程长度为需要进行保温隔热的线性长度,设备、管道和设施间距为保温隔热工程中设备、管道和设施之间的距离。
3.人工工时计算公式:人工工时=施工工程面积×施工单价其中,施工工程面积为需要进行保温隔热的表面积,施工单价为每单位面积的施工成本。
以上公式是一种常用的保温隔热工程量计算方法,但由于每个工程的具体情况不同,计算公式和参数可能会有所差异,因此建议根据具体的工程设计方案和技术标准进行合理的工程量计算。

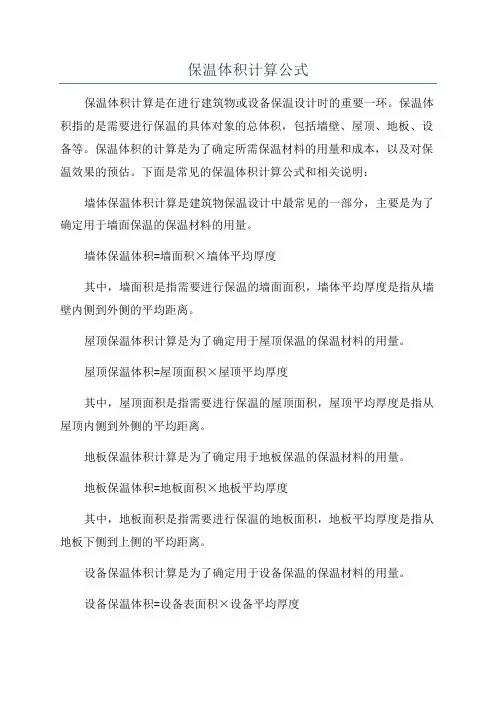

保温体积计算公式保温体积计算是在进行建筑物或设备保温设计时的重要一环。
保温体积指的是需要进行保温的具体对象的总体积,包括墙壁、屋顶、地板、设备等。
保温体积的计算是为了确定所需保温材料的用量和成本,以及对保温效果的预估。
下面是常见的保温体积计算公式和相关说明:墙体保温体积计算是建筑物保温设计中最常见的一部分,主要是为了确定用于墙面保温的保温材料的用量。
墙体保温体积=墙面积×墙体平均厚度其中,墙面积是指需要进行保温的墙面面积,墙体平均厚度是指从墙壁内侧到外侧的平均距离。
屋顶保温体积计算是为了确定用于屋顶保温的保温材料的用量。
屋顶保温体积=屋顶面积×屋顶平均厚度其中,屋顶面积是指需要进行保温的屋顶面积,屋顶平均厚度是指从屋顶内侧到外侧的平均距离。
地板保温体积计算是为了确定用于地板保温的保温材料的用量。
地板保温体积=地板面积×地板平均厚度其中,地板面积是指需要进行保温的地板面积,地板平均厚度是指从地板下侧到上侧的平均距离。
设备保温体积计算是为了确定用于设备保温的保温材料的用量。
设备保温体积=设备表面积×设备平均厚度其中,设备表面积是指需要进行保温的设备表面积,设备平均厚度是指从设备表面到内侧的平均距离。
总体积计算是将上述不同保温体积的计算结果进行求和,得到整体的保温体积。
总体积=墙体保温体积+屋顶保温体积+地板保温体积+设备保温体积通过计算得到的总体积可以用于确定所需的保温材料的用量,从而达到保温效果和成本的平衡。
需要注意的是,在进行保温体积计算时,应仔细考虑每个对象的特征和具体情况,如墙体的凹凸、屋顶的形状、地板的附加结构和设备的特殊形状等。
此外,还需考虑保温材料的浪费因素,以确保计算结果的准确性和工程的可行性。

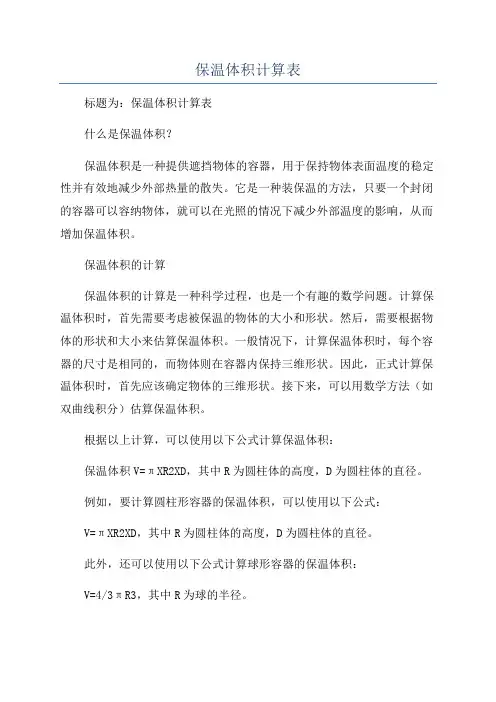

保温体积计算表
标题为:保温体积计算表
什么是保温体积?
保温体积是一种提供遮挡物体的容器,用于保持物体表面温度的稳定性并有效地减少外部热量的散失。
它是一种装保温的方法,只要一个封闭的容器可以容纳物体,就可以在光照的情况下减少外部温度的影响,从而增加保温体积。
保温体积的计算
保温体积的计算是一种科学过程,也是一个有趣的数学问题。
计算保温体积时,首先需要考虑被保温的物体的大小和形状。
然后,需要根据物体的形状和大小来估算保温体积。
一般情况下,计算保温体积时,每个容器的尺寸是相同的,而物体则在容器内保持三维形状。
因此,正式计算保温体积时,首先应该确定物体的三维形状。
接下来,可以用数学方法(如双曲线积分)估算保温体积。
根据以上计算,可以使用以下公式计算保温体积:
保温体积V=πXR2XD,其中R为圆柱体的高度,D为圆柱体的直径。
例如,要计算圆柱形容器的保温体积,可以使用以下公式:
V=πXR2XD,其中R为圆柱体的高度,D为圆柱体的直径。
此外,还可以使用以下公式计算球形容器的保温体积:
V=4/3πR3,其中R为球的半径。
各类保温计算公式保温计算是工程设计中重要的一环,它涉及到热传递过程、材料的热导热性能和结构参数等一系列因素。
以下是常见的几类保温计算公式。
管道保温计算是指对管道进行绝热保温设计,以减少传热和能量损失。
常见的管道保温计算公式有以下几种:1.1固定热流量下,管道的绝热层厚度计算公式:L=(Tc-To)/(2πk)其中,L是绝热层的厚度,Tc是管道的表面温度,To是管道的环境温度,k是绝热层材料的导热系数。
1.2固定绝热层厚度下,管道的最大热流量计算公式:Q = (2πkL) / (1/Ri + ln(Ro/Ri))其中,Q是管道的最大热流量,k是绝热层材料的导热系数,L是绝热层的厚度,Ri是管道的内径,Ro是管道的外径。
壁体保温计算是指对建筑外墙、楼板、屋面等壁体结构进行保温设计,以提高保温性能。
常见的壁体保温计算公式有以下几种:2.1传热功率计算公式:Q=U×A×ΔT其中,Q是传热功率,U是传热系数,A是壁体表面积,ΔT是温度差。
2.2保温材料厚度计算公式:L=(Q×R)/(K×A)其中,L是保温材料的厚度,Q是传热功率,R是壁体的保温性能,K是保温材料的导热系数,A是壁体表面积。
容器保温计算是指对容器进行保温设计,以减少能量损失和传热。
常见的容器保温计算公式有以下几种:3.1导热传递公式:Q=(2πkL)×(T1-T2)其中,Q是传热功率,k是保温材料的导热系数,L是保温层的厚度,T1是容器外表面温度,T2是容器内表面温度。
3.2保温层厚度计算公式:L=(T1-T2)/(2πk)其中,L是保温层的厚度,T1是容器外表面温度,T2是容器内表面温度,k是保温材料的导热系数。
以上是几类常见的保温计算公式,它们可以帮助工程师进行保温设计,提高工程的能源利用效率和保温性能。
但是需要注意的是,实际工程中还需考虑其他因素,如气候条件、建筑结构等,以及仪器的选择和使用。

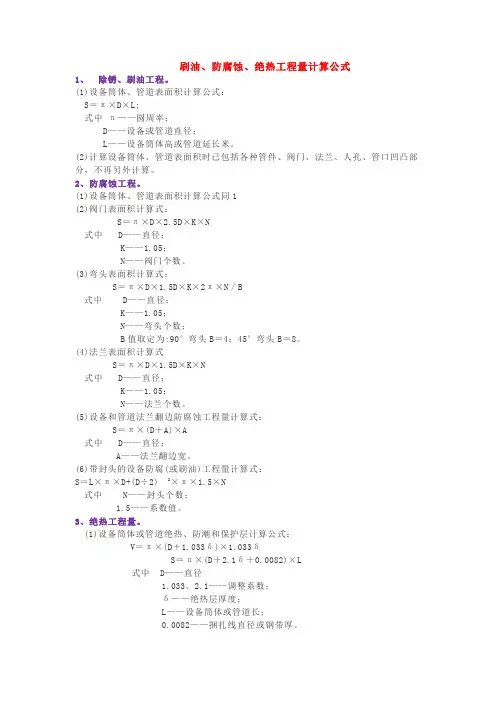

刷油、防腐蚀、绝热工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式:S=π×D×L;式中π——圆周率;D——设备或管道直径;L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分,不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同1(2)阀门表面积计算式:S=π×D×2.5D×K×N式中 D——直径;K——1.05;N——阀门个数。
(3)弯头表面积计算式:S=π×D×1.5D×K×2π×N/B式中 D——直径;K——1.05;N——弯头个数;B值取定为:90°弯头B=4;45°弯头B=8。
(4)法兰表面积计算式S=π×D×1.5D×K×N式中 D——直径;K——1.05;N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式:S=π×(D+A)×A式中 D——直径;A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式:S=L×π×D+(D÷2) 2×π×1.5×N式中 N——封头个数;1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式:V=π×(D+1.033δ)×1.033δS=π×(D+2.1δ+0.0082)×L式中 D——直径1.033、2.1——调整系数;δ——绝热层厚度;L——设备筒体或管道长;0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热(管径相同,夹角小于90°时)。
D′=D1+D2 +(10~20mm)式中D′——伴热管道综合值;D1 ——主管道直径;D2 ——伴热管道直径;(10~20mm)——主管道与伴热管道之间的间隙。
(一)工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式:S=π×D×L式中π——圆周率;D——设备或管道直径;L——设备筒体高或管道延长米.(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分,不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1).(2)阀门表面积计算式:(图一)S=π×D×2.5D×K×N图一式中D——直径;K—-1。
05;N-—阀门个数.(3)弯头表面积计算式:(图二)图二S=π×D×1.5D×K×2π×N/B式中D——直径;K—-1.05;N—-弯头个数;B值取定为:90°弯头B=4;45°弯头B=8。
(4)法兰表面积计算式:(图三)S=π×D×1。
5D×K×N图三式中D——直径;K—-1.05;N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式:(图四)图4S=π×(D+A)×A式中D-—直径;A--法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式:(图五)图五S=L×π×D+(D[]22)×π×1。
5×N式中N—-封头个数;1.5——系数值。
3、绝热工程量.(1)设备筒体或管道绝热、防潮和保护层计算公式:V=π×(D+1.033δ)×1。
033δS=π×(D+2.1δ+0。
0082)×L图五式中D——直径1.033、2。
1——调整系数;δ——绝热层厚度;L-—设备筒体或管道长;0。
0082--捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热(管径相同,夹角小于90°时)。
D′=D1+D2 +(10~20mm)式中D′——伴热管道综合值;D1 -—主管道直径;D2 —-伴热管道直径;(10~20mm)——主管道与伴热管道之间的间隙。
(一)工程量计算公式1、除锈、刷油工程。
(1)设备筒体、管道表面积计算公式:S=π×D×L式中π——圆周率;D——设备或管道直径;L——设备筒体高或管道延长米。
(2)计算设备筒体、管道表面积时已包括各种管件、阀门、法兰、人孔、管口凹凸部分,不再另外计算。
2、防腐蚀工程。
(1)设备筒体、管道表面积计算公式同(1)。
(2)阀门表面积计算式:(图一)S=π×D×2.5D×K×N图一式中D——直径;K——1.05;N——阀门个数。
(3)弯头表面积计算式:(图二)图二S=π×D×1.5D×K×2π×N/B式中D——直径;K——1.05;N——弯头个数;B值取定为:90°弯头B=4;45°弯头B=8。
(4)法兰表面积计算式:(图三)S=π×D×1.5D×K×N图三式中D——直径;K——1.05;N——法兰个数。
(5)设备和管道法兰翻边防腐蚀工程量计算式:(图四)图4S=π×(D+A)×A式中D——直径;A——法兰翻边宽。
(6)带封头的设备防腐(或刷油)工程量计算式:(图五)图五S=L×π×D+(D[]22)×π×1.5×N式中N——封头个数;1.5——系数值。
3、绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式: V=π×(D+1.033δ)×1.033δS=π×(D+2.1δ+0.0082)×L图五式中D——直径1.033、2.1——调整系数;δ——绝热层厚度;L——设备筒体或管道长;0.0082——捆扎线直径或钢带厚。
(2)伴热管道绝热工程量计算式:①单管伴热或双管伴热(管径相同,夹角小于90°时)。
D′=D1+D2 +(10~20mm)式中D′——伴热管道综合值;D1 ——主管道直径;D2 ——伴热管道直径;(10~20mm)——主管道与伴热管道之间的间隙。
保温隔热工程工程量计算规则及公式
1、屋面保温层应区别不同保温材料,按实铺体积×隔热材料净厚度以m3计算,一般给出屋面坡度和保温层的最薄厚度,此时应注意计算保温层的平均厚度。
如图1,计算公式为:
h平=h+a%×A/2 V=L×2A×h平
2、地面隔热层按围护结构墙体间净面积乘以设计厚度立方米计算,不扣除0.30m2以内的孔洞所占的面积。
3、墙体隔热层,外墙按隔热层中心线,内墙按隔热层净长乘以图示尺寸的高度厚度以立方米计算。
应扣除冷藏门洞口和管道穿墙洞口所占的体积。
如图纸未注明高度时,则下部由地坪隔热层起算,带阁楼时算至阁楼板顶面止,无阁楼时则算至檐口。
4、柱包隔热层,按图示柱的隔热层中心线的展开长度乘以图示尺寸的高度及厚度以立方米计算。
5、池、槽隔热层按图示池、槽保温隔热层的长、宽及其厚度立方米计算。
其中池壁按墙面计算,池底按地面计算
6、门洞口侧壁周围的隔热部分,按图隔热层尺寸以立方米计算,并入墙体或地坪的保温隔热工程量内。
保温材料计算公式
q=(k×A×ΔT)/d
其中,q为单位时间内通过保温材料的热量流量,k为保温材料的热
导率,A为热传导面积,ΔT为热传导面层间的温差,d为热传导面层间
的距离。
以上的计算公式适用于计算保温材料在单位时间内通过热量的流动情况,该公式适用于计算不考虑辐射和对流传热的情况下的热传导。
具体计算步骤如下:
1.确定需要计算的保温材料的热传导面积(A),例如墙壁的面积或
管道的表面积。
热传导面积是热量传递的主要路径。
2.确定热传导面层间的温差(ΔT),通常是保温材料与周围环境或
两侧的温差。
3.确定热传导面层间的距离(d)。
根据具体情况,可以确定保温材
料的厚度或热传导路径的长度。
4.确定保温材料的热导率(k),可以通过查询材料的技术数据手册
或实验测量得出。
在具体计算时,需要注意单位的统一、通常情况下,热导率的单位是
W/(m·K),面积的单位是平方米(m^2),温度差的单位是摄氏度(℃),距离的单位是米(m),热量流量的单位是瓦特(W)。
需要注意的是,以上的计算公式是基于理想情况下的热传导,不考虑
辐射和对流传热。
在实际应用中,为了更准确地计算保温效果,需要考虑
辐射和对流传热,可以采用其他的计算方法,如计算辐射传热的斯特藩-波尔兹曼定律和对流传热的牛顿冷却定律。
总之,保温材料计算公式可以提供对保温材料传热性能的初步评估,但在实际应用中需要结合具体的情况和其他传热机制进行综合考虑。
保温工程计算公式
保温工程是指在工业设备、建筑等物体表面覆盖一层保温材料,以减少热量损失或保持温度的工程。
保温工程计算公式是根据保温材料的热导率、厚度、表面温度等参数进行推导和计算的。
一、保温材料的热传导计算公式:
热传导是指热量通过材料的传导过程,我们可以使用以下公式计算保温材料的热传导:
q=(k×A×(T1-T2))/d
其中,q是通过材料表面的热量流密度(单位面积的热量流量),k 是保温材料的热导率,A是材料表面的面积,T1和T2分别是材料表面的温度差,d是材料的厚度。
二、保温材料的导热损失计算公式:
导热损失是指在一定时间内从物体表面传递的热量,可以使用以下公式计算导热损失:
Q=q×A
其中,Q是导热损失,q是热传导量(单位面积的热量流量),A是物体表面的面积。
三、保温材料的表面温度计算公式:
在保温过程中,我们需要计算保温层表面的温度,可以使用以下公式计算表面温度:
T=T2+(q×d)/(k×A)
其中,T是表面温度,T2是环境温度,q是热传导量(单位面积的热量流量),k是保温材料的热导率,A是保温材料的表面积,d是保温材料的厚度。
四、保温材料的节能效果计算公式:
保温工程的一个重要指标是其节能效果,可以使用以下公式计算节能效果:
η=(Q1-Q2)/Q1×100%
其中,η是节能效果的百分比,Q1是没有保温层时的导热损失,Q2是加上保温层后的导热损失。
根据具体的保温工程要求和实际情况,可以使用不同的公式和方法进行计算,并对结果进行验证和调整。
此外,还需要考虑其他因素如环境条件、材料特性、施工技术等对保温工程的影响。

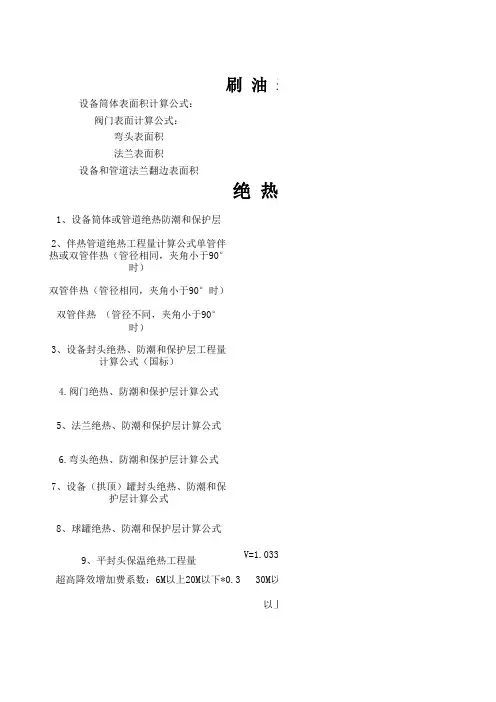

请不要改变此表的任何设置
说明:只要在绿色区填入数据后,黄色区自动显示出结果。
以下表格换算单位为每米
管道保温面积、体积及不保温时的管道表面积计算表
阀门保温面积、体积及不保温时的表面积计算表
法兰保温面积、体积及不保温时的表面积计算表
90°弯头保温面积、体积及不保温时的表面积计算表
45°弯头保温面积、体积及不保温时的表面积计算表
封头保温面积、体积及不保温时的表面积计算表
设置
黄色区自动显示出结果。
每米
计算表
算表
算表
温时的表面积计算表
温时的表面积计算表
算表。
保温计算公式
保温计算公式可以根据具体情况进行调整和选择,以下为常用的保温计算公式:
1.热传导:
热传导(Q)=(λ × A × ΔT)/ L,
其中,Q为热传导热量,λ为导热系数,A为传热面积,ΔT
为温度差,L为厚度。
2.热对流:
热对流(Q)= h × A × ΔT,
其中,Q为热对流热量,h为对流换热系数,A为传热面积,ΔT为温度差。
3.热辐射:
热辐射(Q)= ε × σ × A × (T1^4 - T2^4),
其中,Q为热辐射热量,ε为辐射率,σ为斯特藩-玻尔兹曼
常数,A为辐射面积,T1和T2为两个物体的温度。
需要注意的是,上述公式在实际计算中可能需要考虑更多的因素,如多层保温材料、不同的传热方式等,具体计算还需根据具体情况进行。
