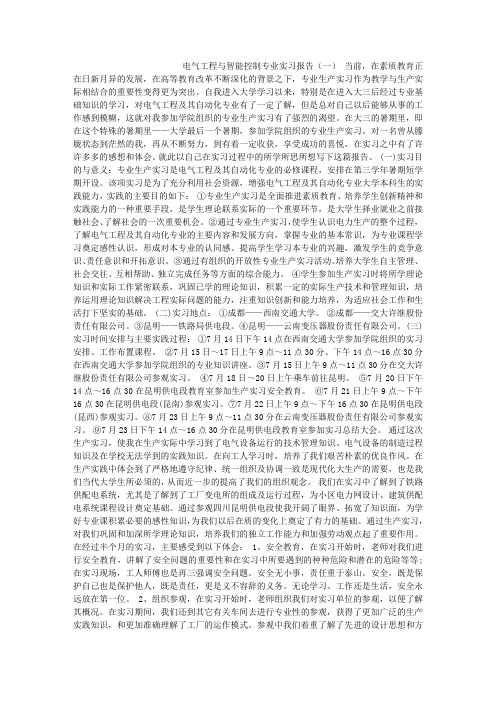

电气工程与智能控制专业实习报告（一）当前，在素质教育正在日新月异的发展，在高等教育改革不断深化的背景之下，专业生产实习作为教学与生产实际相结合的重要性变得更为突出。
自我进入大学学习以来，特别是在进入大三后经过专业基础知识的学习，对电气工程及其自动化专业有了一定了解，但是总对自己以后能够从事的工作感到模糊，这就对我参加学院组织的专业生产实习有了强烈的渴望。
在大三的暑期里，即在这个特殊的暑期里——大学最后一个暑期，参加学院组织的专业生产实习。
对一名曾从朦胧状态到茫然的我，再从不断努力，到有着一定收获，享受成功的喜悦，在实习之中有了许许多多的感想和体会。
就此以自己在实习过程中的所学所思所想写下这篇报告。
(一)实习目的与意义：专业生产实习是电气工程及其自动化专业的必修课程，安排在第三学年暑期短学期开设。
该项实习是为了充分利用社会资源，增强电气工程及其自动化专业大学本科生的实践能力，实践的主要目的如下：①专业生产实习是全面推进素质教育、培养学生创新精神和实践能力的一种重要手段，是学生理论联系实际的一个重要环节，是大学生择业就业之前接触社会、了解社会的一次重要机会。
②通过专业生产实习，使学生认识电力生产的整个过程，了解电气工程及其自动化专业的主要内容和发展方向，掌握专业的基本常识，为专业课程学习奠定感性认识，形成对本专业的认同感、提高学生学习本专业的兴趣，激发学生的竞争意识、责任意识和开拓意识。
③通过有组织的开放性专业生产实习活动。
培养大学生自主管理、社会交往、互相帮助、独立完成任务等方面的综合能力。
④学生参加生产实习时将所学理论知识和实际工作紧密联系，巩固已学的理论知识，积累一定的实际生产技术和管理知识，培养运用理论知识解决工程实际问题的能力，注重知识创新和能力培养，为适应社会工作和生活打下坚实的基础。
(二)实习地点：①成都——西南交通大学。
②成都——交大许继股份责任有限公司。
③昆明——铁路局供电段。
电气毕业实习报告4篇电气毕业实习报告篇1一、实习目的大学毕业之际，毕业实习是极为重要的实践性学习环节，通过阶段性时间的实习，为我们之后走向社会，接触本工作，拓宽知识面，增强感性认识，培养、锻炼我们综合运用所学的基础理论、基本技能和专业知识，去独立分析和解决实际问题的能力，能够将所学的专业理论知识运用与实践，在实践中结合理论加深对其认识和总结，再次学习，将专业知识与实际接轨，逐步认识体会，从而更好地将所学的运用到工作中去，接触社会，认识社会，体验生活，学会生活，学会生活，学会感悟，学会做事，学会与人相处，学会团结协作，为以后毕业走上工作岗位打下一定的基础。
具体目的如下：1.在图书馆查阅关于无刷直流电机设计方面的资料，为毕业设计打下基础。
2.对毕业设计所选题目—无刷直流电机控制器的设计有初步的了解。
3.通过借鉴和分析关于无刷直流电机控制器方面的设计实例，从中学到无刷直流电机控制器的设计过程及一般步骤。
二、实习单位河南理工大学三、实习任务1、收集资料在学校图书馆查找资料，了解自己所学专业的东西，并且确定自己的课题，得到相关的知识和能力，思考课题的内容与方向，有针对性的收集资料，包括专业资料、工具资料和其他相关的资料。
2、设计初步方案在收集完资料后可以初步确定自己的毕业设计方案，并建立相关的数学模型，进行原理分析、计算和实验，这一项工作是繁琐而艰巨的，需要不断的补充知识修正设计结果。
3、撰写《毕业实习报告》做完上面的工作后，就需要及时的编写《毕业实习报告》。
这是对这段时间学习的全面总结，编写实习报告，我们能够重现自己学习的经历，重新汇总资料情况，这样会给我们带来设计灵感。
认认真真完成实习报告后，我们就会对自己的.课题有了全新的理解，后面的实际设计工作就会变得轻松。
四、实习内容1、熟悉无刷直流电机：无刷直流电机即直流无刷电机。
无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
无刷直流电机应用及其广泛，它可在家电、汽车、航空、医疗、工业自动化设备和仪器等各种各样的行业中使用。
第1篇一、引言电器控制是现代工业生产中不可或缺的一部分，它涉及到电气设备的运行、控制和保护。
为了提高自己的实践操作能力，我们选择了进行电器控制实践操作。
本报告将对实践过程中的各个环节进行详细记录和分析，以期为今后的学习和工作提供参考。
二、实践目的1. 熟悉电器控制的基本原理和操作方法。
2. 掌握常用电器元件的识别、选用和安装。
3. 提高实际操作技能，培养动手能力。
4. 理解电器控制系统在实际生产中的应用。
三、实践内容本次实践主要分为以下几个部分：1. 电器元件的认识与选用2. 电器控制电路的绘制与连接3. 电器控制系统的调试与运行4. 电器控制系统的故障排除四、实践过程1. 电器元件的认识与选用首先，我们对常用电器元件进行了认识，包括接触器、继电器、开关、按钮、熔断器等。
在认识过程中，我们了解了各种元件的用途、特点、规格和参数。
接下来，根据实际需求，我们选择了合适的电器元件。
例如，对于需要频繁通断的电路，我们选择了接触器；对于需要远程控制的电路，我们选择了继电器；对于需要紧急停止的电路，我们选择了按钮。
2. 电器控制电路的绘制与连接在掌握了电器元件的基本知识后，我们开始绘制电器控制电路。
首先，根据设计要求，我们将电路分为主电路和控制电路两部分。
然后，根据元件的规格和参数，绘制出电路图。
绘制完成后，我们按照电路图进行元件的连接。
在连接过程中，我们注意了以下几点：（1）按照电路图进行元件连接，避免错误。
（2）连接牢固，确保电路安全可靠。
（3）合理布局，方便后续调试和维修。
3. 电器控制系统的调试与运行连接完成后，我们对电器控制系统进行调试。
首先，检查电路连接是否正确，然后依次进行以下步骤：（1）检查电源电压是否正常。
（2）检查电器元件是否工作正常。
（3）进行功能测试，确保电路满足设计要求。
调试完成后，我们进行了实际运行测试。
在运行过程中，观察电器控制系统的工作状态，确保其稳定可靠。
4. 电器控制系统的故障排除在实际运行过程中，我们遇到了一些故障。
电气控制的实训报告电气控制的实训报告（精选12篇）在现实生活中，报告不再是罕见的东西，我们在写报告的时候要注意语言要准确、简洁。
我敢肯定，大部分人都对写报告很是头疼的，以下是小编精心整理的电气控制的实训报告（精选12篇），希望能够帮助到大家。
电气控制的实训报告1【实习目的】本次实习是在我们刚学完电气控制工程后开始的，目的在与巩固与运用所学知识，并自己设计安装简单的实际应用控制电路，一增强自己对知识灵活运用的能力和动手操作能力。
通过这次实习我要达到以下具体目的：1、了解按钮、接触器、热继电器、和时间继电器等基本电气原件的内部构造和工作原理；2、掌握设计简单控制电路的思路和步骤；3、熟悉从原理图到工程操作的转换，掌握基本的接线方法，进一步了解控制电路在工程中的应用；4、锻炼团队协作与配合能力。
【实习时间】按照学校安排，本次实习从20XX年1月14日到1月26日共两周时间。
【实习器材】主要器材见下表：器材DZ47小型断路器CJX8交流接触器行程开关固定木板十字口螺丝刀个（件）数12211【实习任务】这次实习有两大主要任务和一个实验：1、参观威龙技校，在看到实物的同时了解钳工的工作过程，车床的工作原理，数控车床的构造，以及工程中一些常用的电气控制电路的接线原理；2、分组我设计控制电路并实际动手安装调试，控制电路要求实现的功能如下：（1）带连锁保护，行程开关控制的电动机正反转电路；（2）电动机降压启动控制线路。
3、电动机正反转电动连动控制实验【实习过程】一、参观威龙技校；器材控制按钮JX7-A时间继电器TB-2510L 接线器红黄绿三种电线剪线钳个（件）数111若干从1月13日开始，我们就进入了实习的准备阶段，由于实习第一周的主要任务是参观威龙技校和准备实验器材，所以我们相对轻松，可以挤出较多的时间准备非常重要的微机原理考试。
1月14日老师召集班长为我们的实习做了安排。
15日我们05级自动化专业的所有同学参观了桂林市内的威龙技校，这是一所中专学校，这个学校中的一些设备是我们将来走上工作岗位所要经常运用的。
电气控制实训报告电气控制实训报告(3篇)随着人们自身素质提升，报告的使用频率呈上升趋势，报告中涉及到专业性术语要解释清楚。
我敢肯定，大部分人都对写报告很是头疼的，以下是小编为大家整理的电气控制实训报告，欢迎大家借鉴与参考，希望对大家有所帮助。
电气控制实训报告1一、实训目的1、通过实训进一步掌握电气安装与布线工艺。
2、掌握电路的故障自查，调试及排除故障的方法。
3、学习掌握简单的电路分析和设计方法。
二：实训要求1、根据设计题目要求画出原理图2、根据原理图画出电气接线图3、根据工艺要求进行接线。
4、调试并排除故障三：接线工艺1、接线柱绝缘台无损伤接线柱螺纹无损伤、无放电痕迹、绝缘台完整无裂纹2、布线通道尽可能少，同时并行导线按主、控电路分类集中，单层密排，紧贴安装面布线3、接线无歪脖布线拿弯弧度要自然平滑，避免急弯，直角弯4、同一元件、同一回路的不同接点的'导线间距离应保持一致。
5、导线裸露不超长线芯绝缘与接线端子压接部分之间的芯线长度不大于5mm6、一相绝缘不触及另一相导体一相绝缘不与另一相接线柱相触7、接线无交叉布线现场检查，有交叉现象者不得分8、各元件的安装位置应齐整，匀称，间距合理，便于元件的更换9、接线余头不超长线芯最前端距接线端子压接部分的长度不大于2mm10、布线顺序一般以接触器为中心，由里向外，由高至低，先控制电路，后主电路，以不妨碍后续布线为原则。
实训心得：1、通过一个星期的实训，提高了我们理论水平和实际动手能力，掌握我电气电路图的基础知识，学会了设计简单的电路图以及如何看图接线。
在短期内学到了许多知识。
2、本次实训不长，但内容丰富包含多种能力和技能训练，例如：元件识别能力，组装能力，万用表测量能力，给平日我们只学理论知识的我们很好的实践机会。
3、培养了我们独立思考，克服困难，以及出现错误要冷静分析检查的能力，以及团队合作能力，并且学到了专业知识以外的很多东西，比如做事要有耐心，不可急躁，相信对以后有很大帮助。
电气类实习报告(6篇)电气类实习报告1实习是大学生学习知识、锻炼才干的有效途径，更是大学生服务社会、回报社会的一种良好形式。
以下是电气工程实习报告总结，欢迎阅读!电气工程实习报告总结1时间飞逝，岁月如梭，不知不觉在__x电子科技有限公司已经呆了快半年了，现在停下来往前想想时间过的真的是太匆匆了————从开始应聘这个公司，到今这个公司作个小职员，再到现在坐在了行政办公室的位置，这短短几个月的时间，我真的尝到了什么是苦、什么是甜、什么叫做辛酸、什么叫做生活。
曾经我迷茫过，曾经我逃避过，曾经我失落过，曾经我——但最终还是战胜了自己，我将摆在我面前的困难克服了，所以我觉得我算有了一份自己的成功。
现在我将我在__电子科技有限公司的实习情况描述一下：一、机缘巧合说到这一点，我们首先要感谢我们的班主任____金老师，是她促使了我们第一批学生的就业，要不是及时通知我们也许我们会和这次机缘擦肩而过。
好像是1月13号的下午，我们的得到金老师的通知，和__电子有个小小的见面会，但是我们去了又20个人吧，__公司的三位领导在两点左右到了会场，给我们简单的介绍了一下公司情况，并且回答了我们好多我们想问的问题，交上简历，三次面试后，我成功的走进了这家和我专业相关的电子公司。
二、培训七天新鲜刺激1月16号，我们正式来公司报到，正式加入了__电子科技有限公司，开始了我们的实习生涯。
开过简短的会议后，我们开始分宿舍、弄床铺、在“巴掌大”的公司瞎转悠了一会，熟悉一下工作和休息环境，虽然称不上好，但还行，凑合着过吧，呵呵!1月17号我们正式上班，第一天我们在会议室接受培训，给我们讲课的竟然是我们同学校、同专业的上界师哥，所以我们都挺随和的，开个玩笑、聊聊专业、给我们介绍我们即将面临的工作岗位什么的，还别说这些东西对我们还真的很管用，最起码我们了解了公司各个岗位的情况，也给自己定下了目标，一天就这么过去了。
但让我们很不高兴的是，我们刚一来正好摊上公司忙得时候，所以我们刚来的第二天就要接受无偿加班，哎，干吧!1月18号，我们学习了些电子元器件的识别及辨认方法。
电气设备控制实训报告电气设备控制实训报告范文（通用7篇）随着个人的素质不断提高，接触并使用报告的人越来越多，报告中涉及到专业性术语要解释清楚。
你还在对写报告感到一筹莫展吗？以下是小编整理的电气设备控制实训报告范文（通用7篇），欢迎阅读与收藏。
电气设备控制实训报告1学院系别：专业班级：设计学生：指导老师：设计时间：一、实训目的与要求：1．掌握电气元件的结构、工作原理及在电路中的作用。
2．学会识读电气控制线路图,并能熟练的分析各种控制电路的工作原理。
3．掌握按电气图装接电路的技能和工艺要求。
4．学会利用万用表检查电气元件、主电路、控制电路的方法并根据检查结果或故障现象判断故障位置。
5.通过对三相鼠笼式异步电动机正反转控制线路的安装接线，掌握由电气原理图接成实际操作电路的方法。
6.加深对电气控制系统各种保护、自锁、互锁等环节的`理解。
7.学会分析、排除继电--接触控制线路故障的方法。
二、实习内容：1.掌握三相异步电动机双重联锁正反转控制电路的工作原理。
2.通过对电动机控制箱线路的接线，掌握电动机控制箱安装的方法和工艺要求；3．掌握利用万用表检查电气元件、主电路、控制电路的方法并根据检查结果或故障现象判断故障位置。
三、电动机控制箱的安装与调试:1、工作原理图：图1-1工作原理图2、使用的主要工具、仪表及器材1．电器元件（见表1-2）。
表1-2元件明细表代号MQSFU1FU2KM1名称组合开关螺旋式熔断器螺旋式熔断器交流接触器推荐型号HZ10-25/3RL1-60/25RL1-15/2CJ10-20推荐规格4kW、220V、Δ接法、8.8A、1420r/min三相、额定电流25A380V、60A、配熔体额定电流25A380V、1.5A、配熔体额定电流2A20A、线圈电压220V数量11322三相异步电动机DQFRSBXT1XT2热继电器按钮端子排端子排JR16-20/3LA10-3HJX2-1015JX2-1010三极，20A、整定电流8.8A保护式、500V、5A、按钮数3、复合按钮10A、15节、380V10A、10节、380V11112．工具电笔、螺丝刀、尖嘴钳、斜口钳、剥线钳、电工刀等。
电气电控实训详细实习报告一、前言电气电控实训是电气工程及其自动化专业学生的重要实践教学环节，通过实训，使我们更好地将理论知识与实际操作相结合，提高我们的动手能力和实际问题解决能力。
在本次实训中，我认真学习了电气控制系统的原理和应用，熟练掌握了各种电气控制元件的使用和维护，并在实践中设计并安装了一个简单的电气控制电路。
以下是本次实训的详细报告。
二、实训内容1. 了解并熟悉电气控制元件的基本原理和结构，包括按钮、接触器、热继电器、时间继电器等。
2. 学习电气控制电路的设计方法和步骤，掌握从原理图到实际接线的转换。
3. 熟悉电气控制电路在工程中的应用，了解电气控制系统的调试和维护方法。
4. 参加实训过程中的各项实验，提高自己的实际操作能力。
三、实训过程1. 学习电气控制元件的基本原理和结构：在实训前期，我们学习了电气控制元件的基本原理和结构，包括按钮、接触器、热继电器、时间继电器等。
通过学习，我们对这些元件的工作原理和功能有了深入的了解，为后续的电路设计和安装打下了基础。
2. 电气控制电路的设计和安装：在实训过程中，我们根据给定的任务，设计了一个简单的电气控制电路。
在设计过程中，我们严格遵循设计规范，确保电路的安全性和可靠性。
在安装过程中，我们按照原理图进行接线，并进行了反复的检查，确保电路的正确性。
3. 电气控制电路的调试和维护：在电路安装完成后，我们进行了调试。
通过反复的实验，我们发现并解决了电路中存在的问题，保证了电路的正常运行。
在调试过程中，我们还学习了电气控制电路的维护方法，掌握了如何定期检查和保养电路，确保其长期稳定运行。
4. 参加实训过程中的各项实验：在实训期间，我们参加了各项实验，如电动机的启动和制动实验、电气控制电路的故障排除实验等。
通过实验，我们提高了自己的实际操作能力，加深了对电气控制电路的理解。
四、实训收获通过本次电气电控实训，我收获颇丰。
首先，我掌握了电气控制元件的基本原理和结构，学会了如何设计和安装电气控制电路。
本次电气控制实训旨在通过实际操作和理论学习，使学生掌握电气控制的基本原理、常用电气元件的工作原理和应用、电气控制系统的设计、安装、调试与维护等技能。
通过本次实训，使学生能够：1. 熟悉电气控制系统的基本组成和结构；2. 掌握常用电气元件的工作原理和选用方法；3. 学会电气控制系统的设计、安装、调试与维护；4. 培养学生的动手能力和团队协作精神。
二、实习内容1. 常用电气元件的认知与选用本次实训首先介绍了常用电气元件，如接触器、继电器、按钮、熔断器、行程开关等，并对其工作原理和选用方法进行了详细讲解。
2. 电气控制系统的设计在了解了常用电气元件的基础上，学生需要根据实际需求设计一个简单的电气控制系统。
设计过程中，要求学生遵循以下原则：（1）安全性：确保电气控制系统在运行过程中，人员、设备的安全得到保障；（2）可靠性：电气控制系统应具有良好的稳定性和抗干扰能力；（3）经济性：在满足使用要求的前提下，尽可能降低成本；（4）可维护性：便于维护和检修。
3. 电气控制系统的安装与调试学生根据设计好的电气控制系统，进行现场安装和调试。
安装过程中，要求学生严格按照接线图进行操作，确保接线正确无误。
调试过程中，学生需要检查系统是否满足设计要求，并对出现的故障进行排除。
4. 电气控制系统的维护与保养学生通过本次实训，了解电气控制系统的维护与保养方法，提高对设备的维护意识。
1. 理论学习首先，学生通过查阅资料、课堂讲解等方式，学习电气控制系统的基本原理、常用电气元件的工作原理和应用。
2. 电气控制系统设计根据实际需求，学生设计一个简单的电气控制系统，并绘制接线图。
3. 电气控制系统安装按照接线图，在实训室内进行电气控制系统的安装。
4. 电气控制系统调试对安装好的电气控制系统进行调试，确保系统满足设计要求。
5. 故障排除在调试过程中，如出现故障，学生需根据所学知识进行排除。
6. 电气控制系统的维护与保养了解电气控制系统的维护与保养方法，提高对设备的维护意识。
2023电气自动化实习报告范文（最新8篇）电气工程及其自动化实习报告篇一一、实习目的通过这次生产实习，使我在生产学习中学到到了电气设备运行的技术管理知识、电气设备的制作过程知识及在学校无法学到的实践知识，在向老师学习时，培养了我们艰苦朴素的优良作风。
在生产实践中体会到了严格地遵守纪律、统一组织及协调一致的现代化大生产的需要，也是我们当代大学生所必须的，从而进一步提高啦我们的组织观念。
我们在实习中了解到了工厂的供配电系统，尤其是了解到了工厂变电所的组成及运行过程，为小区电力网设计、建筑供配电系统课程设计奠定基础。
使我开阔了眼界、拓宽了知识面，为学好专业课积累必要的感性知识。
为我们以后在质的变化上奠定了有力的基础。
通过生产实习，对我们巩固和加深所学理论知识，培养我们额独立工作能力和加强劳动观点起了重要作用。
二、实习要求1、实习期间应准备好学习工具和相关资料。
准时到达实习现场。
不得迟到早退。
2、实习学院进入实习场地，应保持场地环境卫生，不准随地吐痰，不准将食品杂物带入室内，不准乱扔垃圾，不准在室内大声喧哗。
3、对实习设施要爱护，对公物的损坏要按价赔偿，使用电脑时要爱护，不准用手触摸显示器屏幕，不准用电脑做与实习无关的操作，使用完毕，应按规定的步骤关机。
4、实习期间应听从老师的安排，未经许可，不得上主控盘操作。
5、离开实习场地时，应在老师的安排下认真做好实习场地的整理与清洁工作。
三、实习内容1、电气运行岗位认知：一、基本知识部分（一）、变压器的结构及原理1、强迫油循环风冷式变压器的结构。
变压器本体结构；变压器的冷却器的结构形式（了解油浸风冷、干式变压器及干式变带冷却风扇的结构）；变压器附属设备的结构（带CT、避雷器及放电间隙的中性点引出回路、有载调压分接开关等）。
2、变压器的基本原理变压器本体的工作原理；有载调压分接开关的工作原理；变压器的空载、负载运行特性，理解铭牌上各参数的意义和作用；理解变压器并联运行四个条件的意义；理解变压器操作过电压现象、空载合闸的涌流现象以及并联运行的环流现象。
电气控制实习报告一、实习目的电气控制技术实习是在学习常用低压电气设备、电气控制线路的基本控制环节、典型机床电气控制线路等章节的基础上进行的实践性教学环节。
其目的是培养学生掌握本专业所必须的基本技能和专业知识，通过学习使学生熟悉并掌握各种常用低压电器设备的构造、工作原理及使用按照方法、初步掌握电气控制基本控制的原理、连接规则、故障排除方法，学习常用机床的电气控制的线路结构、工作原理、故障分析和排除方法。
通过学习培养学生热爱专业、热爱劳动、吃苦耐劳，刻苦钻研的精神。
二、实习要求。
1、学习常低压电器的实际应用，常用电气控制电路的实际应用，各种电动机控制电路的应用；2、对于交流接触器、热继电器、时间继电器、按钮、熔断器、行程开关、低压电断路器等常用低压电器具有安装、使用、维修和选择的能力；3、初步掌握常用电气控制电路的安装工艺、接线方法、操作要领、试验规程和故障排除技能；4、初步掌握常用机床电气控制电路的控制要求、电气动作原理、操作步骤、常见故障分析和排除技能。
三、实习内容。
1．拆装交流接触器，掌握其内部结构、动作原理；短路环的位置、作用；触点的作用和接线位置；测试吸合电压、释放电压以及额定电压；简单故障处理。
2．熟悉热继电器、按钮、熔断器、位置开关、、低压断路器的结构、原理及安装接线规则，了解其使用方法和技术参数的选择。
3．练习各种基本电气控制线路的的接线和操作，如三相异步电动机的电动和连续运转、顺序控制、两地控制、正反转控制、行程控制、Y-△降压启动控制、能耗制动控制。
4．现场参观、熟悉常用机床的结构、组成、操作和动作的情况，了解电气设备的位置和电气控制线路的接线方法。
5．完成控制系统的安装、调试。
6. X62W万能铣床的主要结构及运动形式X62W型万能铣床主要由床身、主轴、刀杆、悬梁、工作台、回转盘、横溜板、升降台、底座等几部分组成。
在床身的前面有垂直导轨，升降台可沿着它上下移动。
在升降台上面的水平导轨上，装有可在平行主轴轴线方向移动（前后移动）的溜板。
溜板上部有可转动的回转盘，工作台就在溜板上部回转盘上的导轨上作垂直于主轴轴线方向移动（左右移动）。
工作台上有T形槽用来固定工件。
这样，安装在工作台上的工件就可以在三个坐标上的六个方向调整位置或进给。
此外，由于回转盘相对于溜板可绕中心轴线左右转过一个角度（通常铣削是一种高效率的加工方式。
铣床主轴带动铣刀的旋转运动是主运动；铣床工作台的前后（横向）、左右（纵向）和上下（垂直）6个方向的运动是进给运动；铣床其他的运动，如工作台的旋转运动则属于辅助运动。
四、实习器材、工具1.工具：测试笔、螺钉旋具、斜口钳、剥线钳、电工刀等2.仪表：万用表3．器材：（1）控制板一块，包括所有低压电器，交流接触器电器以及辅助触头各4个，热继电器3个，行程开关6个，SB按钮6个，保险丝、用4盏白炽灯灯代替电机，4盏白炽灯作为指示灯，灯座4个，用刀开关代替转换开关3个（2）导线，控制电路一般用1mm的铜芯线，按钮0.75mm的铜芯线（RV），导线的颜色要求主电路与控制电路有明显的区别。
（3）备好标志标签，用于标志电路上的元器件(4)器材列表：符号名称用途数量M1 三相电动机驱动主轴 1M2 三相电动机驱动进给 1M3 三相电动机驱动冷却泵 1Qs1 开关电源总开关 1 Qs2 空开冷却泵开关 1 SA1 转换开关代替换刀制动 1 SA2 转换开关圆工作台开关 1 SA3 换相开关照明开关 1FR1 热继电器M1过载保护 1 FR2 M3过载保护 1 FR3 M2过载保护 1 TC 36V 变压器控制回路电源 1 TC 36V 照明电源 1 KM1 交流接触器主轴启动 1 KM2 交流接触器快速进给 1 KM3 交流接触器M2正转 1 KM4 交流接触器M2反转 1 SB1、按钮M1启动 2 SB2SB3、快速进给 2 SB4SB5 SB6 停止制动 2电磁离合器YC1主轴制动 1（用灯泡代替）YC2 正常进给 1 YC3 快速进给 1 SQ1 主轴冲动开关 1行程开关SQ2 主轴冲动开关 1SQ3 SQ4M2正反转及连锁 4SQ5 SQ6五、我们的安装步骤1、了解典型万用铣床的机械加工工艺过程，熟悉万用铣床的电气控制电路工作原理，明确线路中的所有电器元件及其作用，特别注意主轴电机与冷却泵电动机、进给电机的先后启动运行关系。
2、按照万用铣床的电气控制原理图所示配齐所有的电器元件，列出清单，并进行检验。
（1）、电器元件的技术数据应完整符合要求，外观无损伤。
（2）、接触器及辅助触头、热继电器、SB按钮等用万用表检测各个常闭常开触点的通断情况，触头的分合情况。
（3）接触器的线圈电压和电源的电压是否一致（4）检测各个白炽灯的是否正常3、控制板上按元件位置图安装电器元件，工艺要求如下：（1）组合开关、熔断器已经安装在控制板的外侧（2）每个元件的安装位置应整齐、均匀、间距合理、便于布线和元件更换（3）紧固各元件时要用力均匀，紧固成都要适当（4）每一个元件都应贴上标签，便于接线和操作4、安接线图的走向进行板后线槽布线，和贴上标签5、根据电气接线图检查布线是否正确6、我们用灯泡代替电机7、电路自检。
（1）按电路原理图从电源端开始，逐段核对接线以及接线端子是否正确，有无漏接，错接之处。
检查接线点是否符合要求，压接是否牢固。
接触应良好，以免带负载运行时产生电弧现象（2）我们用万用表检查线路的通断情况。
检查时候我们用合适的电阻档，进行校检。
我们逐段的检查各段的通断情况，，检查是否出现短路情况。
我们用手动代替接触器通电进行检查。
检查完毕才进行通电。
六、X62W万用铣床的原理1、电气原理图如下图2、控制要求（1）主轴电动机M1有三种控制：正反转起动，反接制动和变速冲动。
（2）工作台进给电动机M2有三种控制：进给、快速移动和变速冲动。
（3）M3拖动冷却泵提供冷却液，只需单向运行。
（4）为了保证安全，防止事故，机床有顺序的动作，采用了联锁。
（5）三台电动机都设有过载保护，控制线路设有短路保护，工作台的六个方向，都设有终端保护。
七、电器元件布置图八、电路控制过程⑴主轴电动机M1的控制主轴电动机M1采用两地控制方式，SB1和SB2是两组启动按钮，SB5和SB6是两组停止按钮。
KM1是主轴电动机M1的启动接触器，YC1是主轴制动用的电磁离合器，SQ1是主轴变速时瞬时点动的位置开关主轴电动机M1启动，合上电源开关QS1，再把主轴换向开关SA3扳到所需要的转向。
按下启动按钮SB1（或SB2），接触器KM1线圈得电，KM1主触头和自锁触头闭合，主轴电动机M1启动运转，KM1常开辅助触头（9-10）闭合，为工作台进给电路提供了电源。
按下停止按钮SB5（或SB6），SB5-1（或SB6-1）常闭触头分断，接触器KM1线圈失电，KM1触头复位，电动机M1断电惯性运转，SB5-2（或SB6-2）常开触头闭合，接通电磁离合器YC1，主轴电动机M1制动停转。
主轴换铣刀时将转换开关SA1扳向换刀位置，这时常开触头SA1-1闭合，电磁离合器YC1线圈得电，主轴处于制动状态以便换刀；同时常闭触头SA1-2断开，切断了控制电路，保证了人身安全。
主轴变速时，利用变速手柄与冲动位置开关SQ1，通过M1点动，使齿轮系统产生一次抖动，以便于齿轮顺利啮合，且变速前应先停车。
⑵进给电动机M2的控制工作台的进给运动在主轴启动后方可进行。
工作台的进给可在3个坐标的6个方向运动，进给运动是通过两个操作手柄和机械联动机构控制相应的位置开关使进给电动机M2正转或反转来实现的，并且6个方向的运动是联锁的，不能同时接通。
上下左右，冲动等功能的实现：控制电路中，按下SB6-1以及SB5-1，接着按下SB1启动按钮，控制电路导通，由于缺少转换开关，我们用刀开关代替转换开关，按下SA2-1，接着，可以顺序的按下SQ2、SQ3 SQ4 SQ5 SQ6等形成开关，分别实现铣床的冲动，下，右，上，左的功能。
由于控制电路中各个行程开关都是互锁的，所以不能同时按下。
控制电路中，按下SB6-1以及SB5-1，接着按下SB1启动按钮，控制电路导通。
安装好工件后，扳动进给操作手柄选定进给方向，按下快速移动按钮SB3或SB4（两地控制），接触器KM2得电，KM2常闭触头分断，电磁离合器YC2（灯泡代替）失电，将齿轮传动链与进给丝杠分离；KM2两对常开触头闭合，一对使电磁离合器YC3（灯泡代替）得电，将电动机M2与进给丝杠直接搭合；另一对使接触器KM3或KM4得电动作，电动机M2得电正转或反转，带动工作台沿选定的方向快速移动。
由于工作台的快速移动采用的是点动控制，故松开SB3或SB4，快速移动停工作台上各个功能的实现，如下表：表1 工作台左右进给手柄位置及其控制关系手柄位置位置开关动作接触器动作电动机M2转向传动链搭合丝杠工作台运动方向左SQ5 KＭ３正转左右进给丝杠向左中——停止—停止右SQ6 KＭ４反转左右进给丝杠向右表2 工作台上、下、中、前、后进给手柄位置及其控制关系手柄位置位置开关动作接触器动作电动机M2转向传动链搭合丝杠工作台运动方向上下中前后SQ4SQ3—SQ3SQ4KM4KM3—KM3KM4反转正转停止正转反转上下进给丝杠上下进给丝杠—前后进给丝杠前后进给丝杠向上向下停止向前向后九、、注意事项，安全性原则1、试验台必须可靠接地2、按钮内部的接线不要接错，启动按钮必须接常开按钮，用万用表欧姆档判别。
3、热继电器的热元件应该串接在主电路中，其常闭触头串接在控制电路中。
4、编码套和标签必须贴的正确。
5、送电前一定要反复检查电路是否接线正确，在确认电路正确后，还要用万用表对各相各段电路进行校检，防止因错接电线和仪器损坏所造成的短路。
检查不误后才可以送电。
6、送电后检查发现未能实现预定功能，必选先断电，然后再进行线路检查。
不可以在接电的情况下进行修正操作。
7、完成各功能后，拆下线路和元器件，收拾干净试验台。
十、实习总结和心得体会1、深刻的了解和熟悉万能铣床的电气控制原理。
对电气控制有了进一步的了解，熟悉了各种元器件的功效和使用方法。
2、电气原理图和接线图的熟悉了解，对于理解万能铣床控制原理起着至关重要的作用。
唯有在熟悉电气控制原理的情况下才能很好较快的对各元器件安装和布线。
接线图按分段，按部分来进行接线是保证接线布线正确的前提。
3、我们用了3天多布好线，布线是一件细致的工作，讲求的是团队合作，我剥线，你接线，我指导，你接线，在团队合作下，我们率先完成了布线工作。
精致到每一个触头，每一个开关的线路流程，我们先接好主电路，再接控制电路，分段，按部分的接线，保证了我们高效的布线，正确的布线。
4、布线完毕，我们分段，按部分的检查了电路，看是否出现漏接，错接的现象，这是一个细心的工作，我们绝不放过每一根线，每一个触头，每一个开关的接线出错的可能性。
