4种电蚊拍电路图及维修方法

电蚊拍电路电路一电蚊拍是一种新型的灭蚊小家电，该产品工作原理是利用电子线路升压产生功率，在瞬间“拍”死蚊子。

目前市场上该类产品有使用干电池做电源的，也有使用蓄电池做电源的。

其原理是通过放电来杀蚊子的升压后的输出功率极小,对人或宠物无妨碍。

它在金属网上通电，在瞬间将蚊子置于死地。

电子蚊拍电路原理图（一）该电路图是测绘下来的常用典型电子蚊拍电路；荡变压器输出为交变电压，峰值约350V。

（二）振荡晶体管∶由于所用管子的电流放大系数参差不齐，若在使用时，手感管子发热励害，可在基极串接一只100欧左右电阻限制基极电流，即可降温。

（三）整流部分∶4倍压半波整流电路，输出直流高压约1.4KV左右。

如图所示电子蚊拍电路原理图电路二前言當我在嘗試修理故障的電蚊拍時，發覺線路上的幾種基本電子電路元件剛好和大一普通物理電磁學所介紹的幾種基本電路元件幾乎相同，利用電阻、電容、電感(變壓線圈)、整流半導體和電晶體物理特性的完美組合，不但提供了人蚊大戰中我方最環保又有效的近迫防禦武裝，亦成為課堂上十分吸引學生興趣的精彩教具。

主要原理圖一: 電蚊拍的電路圖先看電蚊拍的電路圖（如圖一），這和He-Ne氣體雷射管的點亮電路是很像的，線圈變壓器一共有三組繞線，其一連串的整流半導體和電容器組合成壘增倍壓電路，巧妙的將電壓一倍又一倍的提高，最後在輸出端加上放電保護電阻以免回授太強而造成電晶體被破壞。

當我們用一般的多用途電錶當作伏特計，直接去量測此一電路時，遇到的困難是電壓過高，通常會超出普通電錶的量測範圍，為了克服此一困難，我在電晶體的回授振盪電路之中加上一個2kΩ到10kΩ的可變電阻，它能有效的衰減回授訊號，使輸出端的電壓成為可以任意調變的大小(這時此一電路即成為低功率的可變高電壓直流電源)，然後就能輕易地讀出這電路上每一處的直流和交流電壓值。

照片一:以多用途電表測量輸出電壓上限照片二: 以多用途電表測量輸出電壓下限可供教學應用的討論項目間歇振盪電路和線圈變壓器可以用來討論普通物理學之中的磁場、法拉第定律（感應電動勢）、RL電路、線圈變壓器和電晶體，按下開關導通電晶體時，一組線圈會產生感應電動勢而回授控制電晶體的基極使它開始間歇振盪(重複導通與不導通的狀態)，另外的兩組線圈是線圈變壓器的主線圈和副線圈，這可以將兩顆電池的直流電三伏特低電壓電源改成交流電電壓100伏特以上的較高電壓。

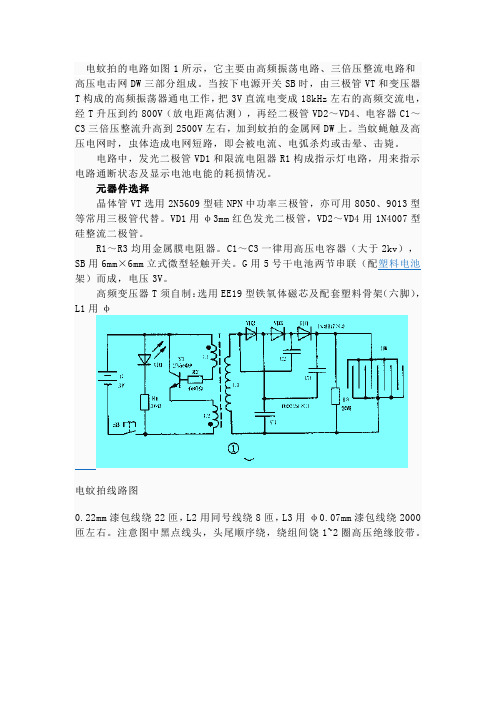

电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。

当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约800V（放电距离估测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到2500V左右，加到蚊拍的金属网DW上。

当蚊蝇触及高压电网时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。

电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。

元器件选择
晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。

VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。

R1～R3均用金属膜电阻器。

C1～C3一律用高压电容器（大于2kv），SB用6mm×6mm立式微型轻触开关。

G用5号干电池两节串联（配塑料电池架）而成，电压3V。

高频变压器T须自制：选用EE19型铁氧体磁芯及配套塑料骨架（六脚），L1用φ
电蚊拍线路图
0.22mm漆包线绕22匝，L2用同号线绕8匝，L3用φ0.07mm漆包线绕2000匝左右。

注意图中黑点线头，头尾顺序绕，绕组间饶1~2圈高压绝缘胶带。

电蚊拍工作原理及电路图详解（转）电子灭蚊拍(简称“电蚊拍”)以其实用、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点，成为夏季畅销的小家电产品。

但生产厂家不提供线路图，给维修带来一定困难。

一、电蚊拍工作原理蝙蝠牌“电蚊拍”的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网Dw三部分组成。

按下电源开关SB，由三极管vT和变压器T构成的高频振荡器得电工作，把3V直流电变成18kHz左右的交流电，经T升压到约500v(L3两端实测)，再经二极管VD2～VD4、电容c1～c3三倍压整流升高到1500V左右，加到蚊拍的金属网Dw上。

当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。

一种像羽毛球拍的电子灭蚊拍,当有蚊子时,用灭蚊拍一扇,蚊子撞在灭蚊拍金属网上,"啪"的一声,蚊子便被高压击死.该电子灭蚊拍的电路原理测绘图见附图所示,供参考.这是一种变压器反馈式的振荡器,经变压器次级升压的电压,又经由C1~C4及D3~D5组成的倍压电路再升成千多伏高压.此高压接至间隔约2~3mm的叉指式绝缘的灭蚊拍网的两端,形成高压电网.该电路中C3所承受的电压最高,而且是储藏功能的电容,在使用中频繁充放电,导致C3较易损坏.当发生不能升压故障时,更换C3大多能排除故障.二、维修方法1．指示灯VDl不亮在保证电池G供电正常的情况下，故障多系按钮开关SB内部接触不良所致。

SB为6mm×6mm立式微型轻触开关，在120mA工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的即可排除故障。

2．VD1亮，但无高压产生这时听不到变压器T在通电瞬间产生的音频“吱……”声，说明振荡电路不工作。

故障原因多为VT损坏，换用2N5609或D467新管即可排除故障。

如果手头无此类管子，亦可用8050、9013 NPN型三极管代替，效果不错。

如果检查VT并未损坏、且通电后明显发烫，说明变压器T内部线圈(尤其高压线圈L3)击穿，须用同规格漆包线重绕制，一般这种故障并不多见。

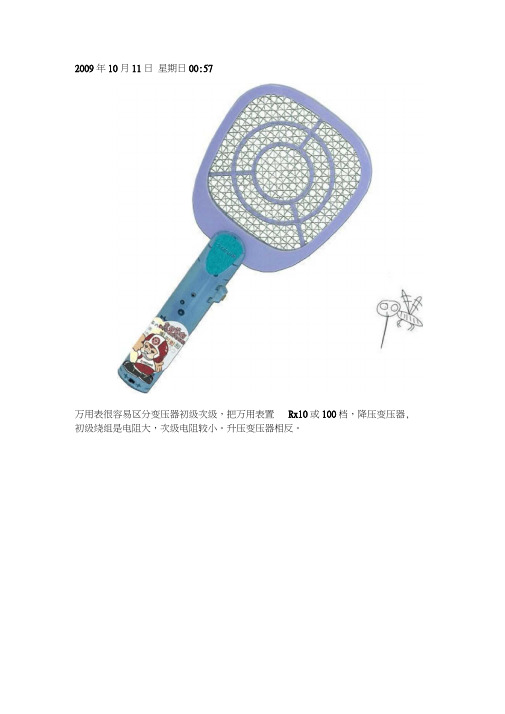

2009年10月11日星期日00:57万用表很容易区分变压器初级次级，把万用表置Rx10或100档，降压变压器, 初级绕组是电阻大，次级电阻较小。

升压变压器相反。

电蚊拍杲一种家用的小电子产品，利用直流升压电路将电池电压提升到1500V 左右的 直流高压来击毙蚊蝇。

电蚊拍克服了蚊香、喷雾剂等传统驱蚊方法对人体健康的不利影响， 具有无味、无毒、无害等特点，以其经济实用、简便克效、无化学污染等优点受到人们的普 遍欲迎。

电路由高频振荡器、三倍压整流电路和高压曳趣三部分组成.按下电源开关SW1时, 三极管Q1和变压器T1构成的自激振荡电路通电工作，将3V 直流电逆变成18KHZ 左右的 高频交流电，在T1的高压绕组N3两端得到约500Vac 电压，再经D1~D3、C1-C3组成的 三倍压整流电路升高到1500VdC 左右，加到电蚊拍的金属网上。

当蚊蝇触及金属网时，虫 体造成电网恿路，立即被电弧击墨、击毙。

R1和LED 是工作指示电路，用来指示电路通断和电池•电量・R2是Q1的基极限流电阻, 用于防止Q1过热・ 2.另一种电蚊拍电路电池提供的3V 直流电压给自激振荡电路供电，变压器T1的次极得到约360V 的交变 电压，此电压再经4倍压电路后输出约1.4KV 的直流高压，这个高压加到放电梳两端用于 电击蚊虫.R4/RT 2MSW1E1 3V1 •常用的一种电姻电路T1/EE19N1:0.22mm.22T N2:0.22mm.8T N1:0.08mm.1400TC1-C3/CL11 D 仙 D322n1KV 1N4007 R3/RT 2MI I放电苛R3/RT2.2MR4/RT 2.2MR1/RT56RR5/RTR2/RT 1K 220RC1-C4/CL11 Q1 3.3n1KV 9013 D 佔D4 1N40073.又_种剜《拍电路本电路利用两节5寻电池，通过电子线路井压，将蚊虫击毙.井压后功率极小，对人身安全絶无妨碍.C1> RK D1-D4. C2鉅履降压电源，当电源插头接入市电时*电池组日T被充电..使用时，按下SWb创与外围电路构成的振荡电路起振，变压器T1谀级输出的高频交流经四倍压电路升压，瑜出3750VDC左右空载电压B高压电蚊拍电路及制作一、电蚊拍电路及工作原理电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。

电子灭蚊灯原理图与检修电子灭蚊灯根据蚊虫的趋光性，采用小功率自镇流荧光灯管诱导蚊虫，由内部电路通过倍压整流得到的高压电击蚊虫，同时还能为居室提供微光源照明。

一、基本结构典型的电子灭蚊灯外部结构如图1所示。

由灯架组件和底座两部分组成。

灯架组件包括荧光灯管、高压电极、网架和安全护栏。

荧光灯管竖直安装在中间，外围采用透明且绝缘性能良好的有机玻璃制作的栅网网架，高压电极平行地绕制在网架上。

网架的外围用若干根竖立的有机玻璃棒制成安全防护栏，防护栏与栅网架间保持一定距离，以防使用者不慎碰触栅网而触电。

灯架组件安装在底座上，底座上方装有电源开关，电源线从底座后侧接入，整个电路及高压产生元件都安装在底座内部，既美观又安全。

二、工作原理电子灭蚊灯的典型电路原理如图2所示。

图中C1的作用主要是降压，以延长灯管的使用寿命。

二极管D1、D2与C2、C3构成倍压整流器，R为限流电阻。

按下电源开关K，220V市电通过电容C1加到灯管两端，点亮灯管。

同时市电通过限流电阻R加到倍压电路，该电路原理简单，不再赘述。

通过倍压整流后C3两端得到约600V电压，此电压接在栅网平行绕制电极A、B上，由于A、B靠得较近，在其间形成一个直流高压电场，飞向灯管的蚊虫一旦碰到，立即被电击死亡。

三、常见故障检修例1.故障现象：按下灭蚊灯开关后，灯管不亮。

分析检修：原因是电路或灯管损坏所致。

（1）电源开关K损坏。

可拆开检查，若已损坏，可用尺寸合适的普通电源开关代换。

（2）灯管引线或电容脱焊。

拆下底座下方的固定螺钉，打开底座盖板，即可见印刷电路板及元件。

首先检查灯管引线及C1是否脱焊，若引线断路、脱落或C1脱焊，应连好或重焊。

（3）灯管损坏。

在开关、连线及C1均正常的情况下，可判断灯管损坏。

焊下灯管引线，抓住灯管顶端自下而上将其抽出。

该灯管为5W自镇流荧光灯管，选用同规格灯管，按拆卸的相反过程装上即可。

例2.故障现象：灯管亮，但不能灭蚊。

分析检修：原因是倍压整流电路有故障。

电蚊拍的原理和维修 Prepared on 22 November 20202009年10月11日星期日 00:57万用表很容易区分变压器初级次级，把万用表置Rx10或100档，降压变压器，初级绕组是电阻大，次级电阻较小。

升压变压器相反。

高压电蚊拍电路及制作一、电蚊拍电路及工作原理电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。

当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V（L3两端实测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。

当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。

电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。

二、元器件选择晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。

VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。

R1～R3均用RTX-1/8W型碳膜电阻器。

C1～C3一律用CL11-630V型涤纶电容器，SB用6mm×6mm立式微型轻触开关。

G用5号干电池两节串联（配塑料电池架）而成，电压3V。

高频变压器T须自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ漆包线绕22匝，L2用同号线绕8匝，L3用φ漆包线绕1400匝左右。

注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。

三、制作与使用图2所示为该电蚊拍的印制电路板焊接图。

印制电路板最好采用环氧基质单面铜箔板制作，实际尺寸约为56mm×28mm。

整个电蚊拍可用旧的非金属羽毛球拍作骨架组装。

拆掉羽毛球拍上原有的网线和手柄，按图3所示用φ1mm左右镀锌铁丝在球拍上平行布线，间距不大于 4mm。

电蚊拍不充电或充电故障问题与处理
上图是大部分电蚊拍充电部分实物和原理图,它主要由充电插头,充电线路原件,充电电池等组成
1.充电指示灯不亮或闪亮:
A.检查插座是否有电,无电则给插座通电.(灯不亮)
B.插头是否损坏或氧化导致接触不良,损坏更换,氧化用刀刮除.(灯闪亮或不亮)
C.插头里面金属接触片是否氧化绝缘或者脱位,拆除手柄检查,氧化用刀刮除,脱位矫正.(灯闪亮或不亮)
D.金属片连接线是否脱落,脱落了用络铁或者其他办法固定牢固,避免松动短路.(灯闪亮或不亮)
E.金属片与电路板焊接头是否脱焊,脱焊了用络铁焊接牢固,以免短路.(灯闪亮或不亮)
F.当排除插头到线路板无故障之后,检查原件C1,R2,RLED焊脚是否有脱焊或者原件体破裂,此时需要专业人员判断和维修.如C1,R2.RLED其中之一断路,则也引起充电指示RLED不亮.
2.充电指示亮.放电灯不亮.
A.检查电池接线是否脱落,脱落则用络铁焊接牢固.
B.可能放置过久,电池已经过度放电损坏,电池无法充电,需要更换电池.
C.检查DB整流线路元件,脱焊或短路无法充电,导致电池过度放电损坏.需要专业人员检查与更换焊接.。

电蚊拍升压电路及原理
电蚊拍升压电路是一种简单的电路，它可以将低电压转换成高电压，以达到击杀蚊子的目的。

其原理主要是利用了变压器的原理，将输入的低电压变成高电压。

一般来说，电蚊拍使用的电池电压只有1.5V左右，而需要击杀蚊子所需的电压至少需要几千伏以上。

因此，电蚊拍采用了以下的升压电路：
1.输入电压的交流信号首先经过一个开关管，使得输入交流信号无法穿过，以避免对人体造成伤害。

2.输入信号经过一个高频变压器，产生高电压、低电流的输出信号。

3.接着，输出信号经过一个整流器，将其变成直流信号，即击杀蚊子所需的高电压。

4.最后，输出信号经过一个电容器进行滤波，去除高频噪声，使其变得更平稳。

由此可见，电蚊拍升压电路的原理主要是利用了变压器的原理，而整流和滤波电路则是为了使得变换后的输出信号更加稳定。

电蚊拍振荡电路原理电蚊拍是一种常用的灭蚊工具，振荡电路是电蚊拍的核心部分，是通过振荡产生高压电击杀灭蚊的。

本文将对电蚊拍振荡电路原理进行详细的说明。

1、电蚊拍的组成部分：电蚊拍由电源、变压器、振荡电路、高压电极和外壳组成。

其中振荡电路是电蚊拍的核心部分，主要功能是将低电压变成高电压，用于灭杀蚊虫。

2、振荡电路的原理：振荡电路包括电感、电容、晶体管和电阻等组件。

其原理是利用不同频率的电磁波在电感和电容之间的相互作用，形成电荷的振荡。

晶体管的输出电压随着电荷的振荡而不断增加，最终形成高电压，用于灭杀蚊虫。

3、振荡电路的工作流程：当电源接通电路时，电荷从电容器开始流向电感器，使电感器中的能量不断储存和释放。

当储存能量的时间达到一定程度后，会在电容器中产生自然振荡的波形，从而形成可观测到的电势差。

这种波形可以在电致振荡电路中产生，同时改变电感和电容比例会产生不同的波形。

4、振荡电路的调试方法：振荡电路不同的组成部分调试方法也不同。

对于电感与电容器的调试，可以通过改变电容器的容器和电感器的大小来调整频率；对于晶体管的调试，可以通过调整基极电流和电源电压来实现；对于电阻的调试则是通过改变电阻大小来调整电路的振荡频率和大小。

5、振荡电路的注意事项：在调试振荡电路时，需要注意避免电容和电感产生电火花，导致电路短路或者过流等问题。

同时，也需要正确选择电荷的大小，否则会影响电路的振荡频率和强度。

正常使用时，也需要注意安全问题，避免水分进入电路或者高压电极造成人身意外。

总之，电蚊拍振荡电路是灭蚊电器的核心部件，其原理是利用振荡产生高压电击杀蚊虫。

在使用时需要正确调试电路并注意安全问题，从而有效地实现灭蚊作用。

电蚊拍常见故障分析展开全文电蚊拍常见故障分析1、电源开关电蚊拍的电源开关常用6x6mm轻触式微型按键开关，工作于120～200mA条件下。

由于频繁操作以通断电源，较容易损坏。

有两种损坏形式：（1）触点氧化接触不良，指示灯不亮，电蚊拍不工作。

（2）簧片疲劳，触点粘死，指示灯常亮，一装上电池，电蚊拍就工作。

微型开关的体积小，维修麻烦，一般换新的。

2、升压变压器升压变压器损坏形式多为次级L3匝间绝缘击穿，表现听不到T在通电瞬间的“吱吱”音频声，碰触金属网时无火花。

用万用表Rxl挡测量L3两端正常阻值约80Ω左右，若断路或低于正常阻值均视为损坏。

另一种检查方法是，用刻刀在变压器的次级刻断敷铜箔，用万用表交流挡测量L3两端。

正常交流电压读数约230V，若无电压则视为损坏。

焊开T各引脚，拆下变压器，拔出黑色磁心，掀去外绝缘。

拆下次级漆包线并记录匝数，然后用φ0．08～φ0．12mmQZ型高强度漆包线重绕即可。

漆包线可在坏的小吊扇或坏的小功率电源变压器上拆得。

3、振荡管检测变压器T的次级绕组L3阻值80Ω正常，若再测L3两端无230v电压，故障多数是振荡管VT损坏。

焊下振荡管，用万用表检测判别好坏。

用原型号S8050更换，或用D467、D468、9013等NPN三极管代换。

4、倍压整流元件倍压整流元件电容C1～C5、二极管VDl～VD5任一只元件击穿短路或开路，都会引起无高压或高压不足。

主要原因是元件耐压不足或所用电气性能变差所致。

需用万用表逐只检测。

通常以C1或VDl击穿较多见。

电容损坏后，用333J/630V涤纶电容器更换：二极管损坏后，用lN4007硅整流管更换。

5、电池盒及电池电池盒的故障多数是电池漏液，造成正极铜片或负极弹簧锈蚀氧化、接触不良，导致电蚊拍不工作，用小刀彻底刮掉锈蚀物即可。

若长期不用电蚊拍，将电池卸出为宜，是防止电极锈蚀氧化最好的方法。

电池久用耗电，若每节电池电压低于1V 以下（指示灯LED亮度较暗），会引起高压不足，灭蚊效果差，更换新电池即可。
