梯式桥架安装图片参考

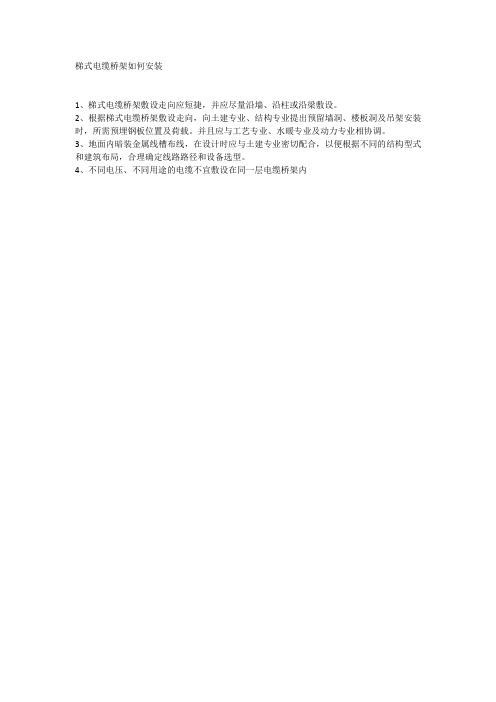

梯式电缆桥架如何安装
1、梯式电缆桥架敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。

2、根据梯式电缆桥架敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。

并且应与工艺专业、水暖专业及动力专业相协调。

3、地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便根据不同的结构型式和建筑布局，合理确定线路路径和设备选型。

4、不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内。

综合布线系统桥架型式及品种选择1)、桥架的分类按组成材料来分：可分为中碳钢、不锈钢、铝合金、玻璃钢的；按样式来分：可分为槽式、梯式、托盘式、网格式的，如下图；2）、桥架选型的依据桥架选型不仅要能满足项目现场线缆敷设的需求及其相关规范的规定，同时还要考虑具体项目现场的安装条件，选用合适类型、合适表面处理工艺的桥架，下面我们就从桥架表面处理工艺以及桥架自身结构的不同探讨一下桥架选型。

A、按桥架表面处理工艺分：电镀锌桥架：适用于一般的环境中，由于造价低廉，现场安装方便，既适用于动力电缆的安装，也适用于控制电缆的敷设，是石油、化工、轻工、电视、电讯等方面应用最广泛的一种桥架；热镀锌电缆桥架：适用于环境较为恶劣的酸碱及潮湿的环境中，耐腐蚀性好、使用寿命长，相对成本稍高；静电粉末喷涂电缆桥架：可以根据塑粉的颜色加工成各种颜色，色泽美观，并可根据使用的环境不同采用环氧塑粉和聚酯粉，使用范围广泛，造型美观大方；不锈钢桥架：高耐蚀不锈钢桥架能适用于各种化工企业的酸、碱型大气重腐蚀介质，不仅使用寿命长，而且美观、易清洁，是其他任何材料桥架产品无法替代的。

铝合金电缆桥架：采用铝合金型材为主要材料加工而成，具有质轻美观，防腐耐用等优点，特别用于高层建筑、现代化厂房使用；玻璃钢桥架：由玻璃纤维增强塑料和阻燃剂及其它材料组成，通过复合模压料加不锈钢屏蔽网压制而成。

由于其所选材料具有较低的导热系数及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性，而且具有很高的耐腐蚀性，同时还具有结构轻、耐老化、安全可靠等优点，在一般环境地区，特别是在沿海监雾地区、高湿度和有腐蚀性的环境中，更能显示出它的优势。

B、按桥架样式来分：槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯级式桥架具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点，特别适用于一般直径大电缆的敷设，特别适用于高、低动力电缆的敷设。

槽式、托盘、梯式电缆桥架的区别槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。

托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。

它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。

它既适用于动力电缆的安装，也透用于控制电缆的敷设。

托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。

托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。

个人认为：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。

托盘式缆桥架主要用于敷设截面大数量较少的电力电缆目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。

（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。

（2）无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。

（3）梯架是由侧边与若干个横挡构成的梯形部件。

（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。

梯级式电缆桥架XQJ-T型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。

梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。

梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境中作特殊防腐处理。

梯级式电缆桥架价格,梯级式电缆桥架规格,梯级式电缆桥架标准,梯级式电缆桥架安装,梯级式电缆桥架报价,梯级电缆桥架型号,梯级式电缆桥架重量,梯级式电缆桥架厚度梯级式桥架价格,梯级式桥架规格,梯级式桥架标准,梯级式桥架安装,梯级式桥架报价,梯级式桥架型号,梯级式桥架重量,梯级式桥架厚度桥架常见问题解疑一、桥架的胀缩问题:由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。

∙光纤槽道∙热镀锌电缆桥架∙钢网式桥架∙网格型桥架∙桥架接地线∙防腐附锌漆桥架∙防火漆桥架∙静电喷涂电缆桥架∙热浸塑电缆桥架∙电缆竖井桥架∙电缆沟桥架∙机房走线架∙防火阻燃电缆桥架∙电镀锌桥架∙桥架专用螺栓∙扁钢走线架U型钢走线架CT数控走线架效果图多孔U 型钢走线架是本厂针对电信、移动、联通、网通、铁通等电信运营商机房、机站开发的专用产品。

它既有布线管理作用，又有支撑全部缆线重量的功能。

是光缆、五类线、电线、电缆、管缆架设达到标准化的必要工程用具。

本产品符合信息产业部要求，为全开放式裸架。

主材选用优质钢板表面喷塑或热镀锌（室外用），具有承重量大，外观大方，耐腐蚀等特点。

适用于水平、垂直及多层分离布放线场合。

结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现 ― 三线 ‖ 分离。

走线架的安装尺寸可由用户根据通信机房实际情况灵活设计确定。

多孔U 型钢走线架特点：（1） 走线架宽度 200mm- 1000mm 。

（2） 每米平均承重 300KG 以上。

（3） 分单层；双层；三层等 ；及宽上层挂窄下层。

（4）搁条间隔可调；一般 250mm —330mm; 吊挂间隔 1.5m —2m 。

（5）列架可采用通用件现场组装，外形美观。

（6）无须打孔，无须专用工具，大量节省劳动力和施工时间。

（7）表面喷塑颜色可选； 表面热镀锌后在室外用，可靠 耐腐蚀 。

（8）可吊顶安装，地面支撑安装，也可作为爬梯使用。

U 型钢走线架SUG-01C-400走线架对接安装示意图走线架龙门架吊装安装示意图L –支架SUG-03C 走线架直接安装示意图走线架直接吊装安装示意图直连片SUG-02C玻璃钢电缆桥架也叫复合环氧树脂桥架有机玻璃钢桥架拉挤玻璃钢桥架阻燃玻璃钢桥架玻璃钢电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

玻璃钢电缆桥架与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达6米，甚至更长）、切割方便、不需维护等优越性、强度高、绝缘性能好、耐化学腐蚀等优点。

槽式桥架和梯式桥架区别是什么？电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。

但目前生产的种类却很多，大部分人分不清什么情况用什么类型的桥架，下面跟大家分享常用的槽式桥架和梯式桥架区别，让大家在选型过程能更快速更清楚的进行选择。

要了解两者的区别，先了解这两者是什么，其中槽式电缆桥架是电缆桥架行业非常常用的型号，全密封，如盒子般外形，防尘，抗干扰能力非常强，高防护承载着线缆不易受到严峻侵蚀损伤，常用于各大建筑行业，结构简朴，防护机能强，荷载能力好，所以是电缆桥架行业最热点的型号，一般用于敷设数据控制电缆、通信信号电缆等等。

槽式电缆桥架图片：槽式桥架梯式电缆桥架形状独特，像梯子外形，不外它的承载能力比槽式、托盘式桥架都要强，由于它中间焊接横杆加固，线缆敷设在主干线上，独特的形状使得它重量变轻，散热透气机能好，利便与施工职员更好的安装，而且安全性也非常高，当线路泛起损坏导致故障，维护职员也能清晰找出题目线路采用相应的安全措施，让该产品成为桥架行业的新焦点，常用于敷设直径较大的电缆，高低压动力电缆、电力电缆等等。

梯式电缆桥架图片：梯式桥架槽式桥架和梯式桥架各有各上风，针对不同环境设计，更好的去敷设每一条线缆，当线缆未几的情况下，也可以将不平等级线缆敷设在统一条桥架上，联系出产厂家将桥架中间加隔板，用隔板对不平等级的线缆进行区分隔离，降低本钱，各自运转。

假如碰到高侵蚀、防火要求高的施工环境，可以对桥架做出相应的措施，通常桥架是用冷轧板制造而成，进行表面处理；热镀锌（热浸锌）、防火烤漆、电镀锌、静电喷塑、针对性的防护或者采用更好的原板材制造：不锈钢、铝合金、玻璃钢。

表面处理：热镀锌(热浸锌) （针对性防腐机能，锌层足）防火烤漆（耐火，阻断火灾继承蔓延）静电喷塑（增强附着力硬度，耐水，耐磨，防摩擦静电）武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

2000b h 连接孔9×202000b h b L h b L h XQJ-T-1型梯架XQJ-T-1 Stair Frame XQJ-P-1型托盘式桥架XQJ-P-1 Tray Bridge Frame XQJ-T-2 型水平弯通XQJ-T-2 Horizontal Bend XQJ-P-2 型水平弯通XQJ-P-2 Horizontal BendE E K K //" " # # K K E E //K E /K E /92+ 5 "nj# 92+ 5 " nj# 7FSUJDBM #FOE 92+ 1 "nj# 92+ 1 " nj# 7FSUJDBM #FOE 92+ 5 $ ү 92+ 5 $ 7FSUJDBM 5VSOJOH #FOE 92+ 1 $ ү 92+ 1 7FSUJDBM 5VSOJOH #FOE / / ///// / K KE E 92+ 5 ʼ92+ 5 )PSJ[POUBM 5FF 92+ 1 ʼ 92+ 1 )PSJ[POUBM 5FF 92+ 5 92+ 5 )PSJ[POUBM $SPTT 92+ 1 92+ 1 )PSJ[POUBM $SPTT EE EE K K K K92+ $ 5SPVHI UZQF IPSJ[POUBM CFOE 92+ $ " c 5SPVHI UZQF cIPSJ[POUBM CFOE +%+%/ / / / e e 92+ $ 5SPVHI UZQF TUSBJHIU 92+ $ ' 5FSNJOB TFBM /%+%+92+ $ " ʽ 7FSUJDBM DQVBM TFDUJPOBM VQXBSE CFOE 92+ $ # ʾ 7FSUJDBM FQVBM TFDUJPOBM EPXOXBSE CFOE - - ))##- - ))#92+ $ ʼ 5SPVHI UZQF IPSJ[POUBM UFF (%2 $ 5SPVHI UZQF IPSJ[POUBM DSPTT - - )#))####- -92+ $ ʽ ʼ 6QXBSE TJEF WFSUJDBM FRVBM TFDUJPOBM UFF 92+ $ ʾ ʼ %PXOXBSE TJEF WFSUJDBM FRVBM TFDUJPOBM UFF - - )))##- - )###92+ $ ʽ ʼ 6QXBSE WFSUJDBM FRVBM TFDUJPOBM UFF 92+ $ ʾ ʼ %PXOXBSE WFSUJDBM FRVBM TFDUJPOBM UFF - - )))##--)#))))####92+ $ ʾ 7FSUJDBM FRVBM TFDUJPOBM MFGU EPXOXBSE CFOE 92+ $ Կʾ 7FSUJDBM FRVBM TFDUJPOBM SJHIU EPXOXBSE CFOE - - - - ))))####92+ $ ʽ 7FSUJDBM FRVBM TFDUJPOBM MFGU VQXBSE CFOE 92+ $ Կʽ 7FSUJDBM FRVBM TFDUJPOBM SJHIU VQXBSE CFOE - - - -) ) ))##### # 92+ $ ʽ 6QXBSE WFSUJDBM FRVBM TFDUJPOBM DSPTT 92+ $ "ԫ 3FEVDFS -- - ##))- - - - - ###)))92+ $ ʽ ʼ 6QXBSE DPSOFS WFSUJDBM FRVBM TFDUJPOBM UFF 92+ $ ʾ ʼ %PXOXBSE DPSOFS WFSUJDBM FRVBM TFDUJPOBM UFF))# ###)) #) #))) ##92+ $ $ ʽ'MBU UPQ SFEVDFS92+ $ # ʽ'MBU UPQ SFEVDFS92+ $ % ʽ'MBU CPUUPN SFEVDFS92+ $ &ʾ 'MBU CPUUPN SFEVDFS---水平弯通、三通组装示意图Sketch Map of Installing Horizontal Elbow joint & T-joint ofCombination type Cable Tray组合式电缆桥架水平四通、垂直三通组装示意图Sketch Map of Installing Horizontal Cross & VerticalT-joint of Combination type Cable Tray组合式电缆桥架垂直弯通及几种锯切示意图Sketch Map of Vertical Elbow Joint of Commbination TypeCable Tray & ways of Sawing vertical Flbow Jointh/*KE/型号Model规格b×h Size重量 kg WeightZH-01A-100100×25 6.74ZH-01A-150150×258.99ZH-01A-200200×2511.24型号Model规格b×h Size重量 kg WeightZH-01B-100100×25 6.74ZH-01B-150150×258.99ZH-01B-200200×2511.24型号Model规格Size支撑距离“×”时电缆负载能力Load Capacity for different spans重量 kg Weight1.5m 2m2.5m 3m3.5m 4m ZH-02A 50×505030199538.53ZH-02B50×5060331810648.53型号Model 规格Size支撑距离“×”时电缆负载能力Load Capacity for different spans重量 kg Weight1.5m 2m2.5m 3m3.5m 4m ZH-03A 100×50673820127510.78ZH-03B 100×508350281610710.78型号Model 规格Size 重量 kgWeight 备注RemarksZH-0450×254.50型号Model规格Size参考价 元/只Refernce price yuan/piece备注RemarksZH-0525×25型号Model规格Size参考价 元/只Refernce price yuan/piece备注RemarksZH-0624×70XQJ-ZH-02A、B 型配线桥架Model XQJ-ZH-02A、B Model Cabling SupportXQJ-ZH-04 型配线桥架Model XQJ-ZH-04 Cabling SupportXQJ-ZH-05 型连接板Model XQJ-ZH-05 Connection plateXQJ-ZH-06 型连接片Model XQJ-ZH-06 connection pieceA型 A Type A型 A Type B型 B TypeB型 B TypeXQJ-ZH-03A、B 型配线桥架Model XQJ-ZH-03A、B Model Cabling SupportXQJ-ZH-07 型连接板Model XQJ-ZH-07 connection plateXQJ-ZH-08 型管接头Model XQJ-ZH-08 pipe connectorXQJ-ZH-10 型盖板Model XQJ-ZH-10 cover plateXQJ-ZH-09 U 型管卡Model XQJ-ZH-09 U pipe clampXQJ-ZH-11 型扣锁Model XQJ-ZH-11 lock 型号Model参考价 元/只Refernce price yuan/piece备注RemarksZH-07配管Connected Pipe 安装尺寸 L×H Size of InstallationG1/2"、G3/4"、G1"、G1'/2"、G2"122×74、122×124、122×174型号Modelb (mm)重量 kg Weight备注RemarksZH-10-5055 3.39订货时请注明配套使用的组合式电缆桥架的组合形式：A、B、C、D、E b宽度根据组合形式：A型加3mm、B、C型加6mm、D型加56mm、E型ZH-10-100105 5.26ZH-10-1501557.21ZH-10-2002059.01)#------))##)#-)#-)#-92+ : 592+ : 5 BSD DBMCF MBEEFS UZQF IPSJ[POUBM CFOE92+ : 192+ : 1 BSD DBMCF USBZ UZQF IPSJ[POUBM CFOE92+ : $92+ : $ BSD DBMCF USBZ UZQF IPSJ[POUBM CFOE92+ : 5 ʼ92+ : 5 BSD DBMCF MBEEFS UZQF IPSJ[POUBM UFF92+ : 1 ʼ92+ : 1 BSD DBMCF MBEEFS UZQF IPSJ[POUBM UFF92+ : $ ʼ92+ : 5 BSD DBMCF MBEEFS UZQF IPSJ[POUBM UFF-#)-#)--#)------###)))#)##))#)##)))#-)#--)#XQJ-Y-T-6 梯级式圆弧型垂直凹弯通XQJ-Y-T-6 arc cable ladder type vertical downward bendXQJ-Y-P-6 托盘式圆弧型垂直凹弯通XQJ-Y-P-6 arc cable tray type vertical downward bendXQJ-Y-C-6 槽式圆弧型垂直下弯通XQJ-Y-C-6 arc cable tray type vertical downward bendXQJ-DJ钢制大跨距桥架XQJ-DJ Wide Span Cable Ladder大跨距电缆桥架是一种较一般电缆桥架的支撑跨度大，且由于结构上设计合理，因而又比一般电缆桥架具有承载能力大的特点，所以它不仅适用于炼油、化工、纺织、机械、冶金、电力、电视、广播等工矿企业的室内外电缆架空的敷设，也可作为地铁、人防工程等地下工事电缆的敷设。

梯笼安装施工方法现浇箱梁施工人员上下通道采用重型梯笼，单节尺寸为3.0m长×2.0m宽×2.0m高，梯笼主体结构主要由立柱（80×80×4mm方钢管）、框架平台（横梁80×80×4mm方钢管，垂直导向柱100×100×6mm方钢管）、楼梯（花纹钢板16mm）、四周安全防护网、附着件（梯笼专用连接端）组成。

如下图所示：图 1 安全爬梯结构示意图（1）安装前准备①梯笼安装前应先对安装人员进行安全技术的培训和对质量及安全要求详细交底。

②安装班组人员要明确分工，确定指挥人员，设置安全警戒区，挂设安全警示标志，并派监护人员排除作业障碍。

③根据设计安装部位地面标高，核对安装高度。

（2）梯笼安装①在施工现场选择合理的安装位置，对梯笼的安装基础进行处理，承台范围外基础夯实并找平，地基承载力不得小于50kPa。

基础周围不得积水，必要时对爬梯基础四周设置排水沟。

在夯实的基础上设厚度100mm的混凝土垫层，进行硬化处理，硬化处理范围各个方向拓宽70cm，硬化混凝土厚度300mm，硬化处理层标高与承台标高齐平。

（3）上下梯笼通道安装地基处理在施工现场选择合理的安装位置，并对通道的安装基础进行处理。

承台混凝土范围外的通道基础必须夯实并找平。

基础周围不得积水，必要时在通道基础四周设置排水沟。

在夯实的基础上设厚度100mm的混凝土垫层，进行硬化处理，硬化处理范围在通道基础投影各方向上拓宽70cm，硬化混凝土厚度300mm，硬化处理层标高与承台标高齐平。

通道内轮廓线距离墩柱外轮廓线距离50cm，用于安装墩柱模板。

图 2承台混凝土范围外的通道基础地基处理平面示意图（尺寸单位：cm）图3 承台混凝土范围外的通道基础地基处理立面示意图（尺寸单位：cm）（4）上下通道安装流程上下通道根据现场施工进度需求，采用塔吊或履带吊进行逐层安装，其大致流程如下：①采用预埋M20的地脚螺栓或采相同强度膨胀螺栓间定安装基座。

安装规范如下：（1）电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

（2）电缆桥架与用电设备交越时,其间的净距不小于0.5m。

（3）两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

（4）在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

（5) 电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。

（6）电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每间隔3~5米处进行固定。

电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。

建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

由槽式、托盘式或梯级式的直线段、弯通、三通、四通组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称（以下简称桥架）。

时上涌桥架不断得到市场的认可和接受电缆桥架行业的国产化力度，产品选用优质冷轧钢板，得到广泛关注产品选用优质冷轧钢板，表面工艺有冷镀锌、热镀锌、静电喷涂、防火涂料、烤漆等。

电缆桥架的荷载分为荷载、动荷载和附加荷载。

静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。

动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。

对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。

附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。

梯式桥架是什么桥架
电缆桥架是一种不仅能保护线路被破坏，还可以保护我们不受漏电等影响。

那么电缆桥架中的梯式桥架是什么？今天我们就来说一下梯式桥架是什么。

梯式电缆桥架是依据国内外有关资料而改善规划的。

它具有重量轻、成本低、造型别具、装置便利、散热、透气好等长处，他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

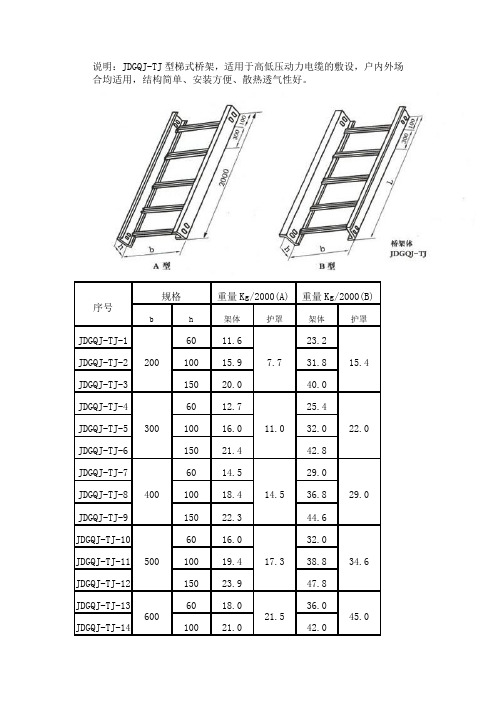

梯式桥架常用规格参考：
电缆桥架铺设注意事项：
1、桥架的最大载荷支撑距离有必要小于答应荷载和支撑跨距。

2、假如动力电缆和操控电缆同在一个线槽内时，有必要用隔板分隔，不能随意堆积在一起，这样会使操控电缆内发生较大的搅扰电流，影响出产。

3、电缆桥架铺设过程中遇到用电设备时，两者之间有必要要坚持0.5m的安全距离。

4、桥架之间应该有安全可靠接地，每层桥架的顶部用接地铜线链接，然后再与接地总线链接，长距离的桥架应该坚持20-30m的距离接地一次。

5、室内水平铺设时，顶部与上墙面要留有适宜的距离，便利保护罩的装置，在室外铺设时，需求做好防雨的保护办法，在焊接处还需求进行防锈防腐的办法。

6、电缆桥架内缆线笔直敷设时,在缆线的上端和每距离1.5米处应固定在桥架的支架上,水平敷设时,在缆线的首、尾、转弯及每距离3~5米处进行固定。
