下载文档原格式
影响金属材料固态扩散的因素与控制摘要：由扩散第一定律可知，在浓度梯度一定时，原子扩散仅取决于扩散系数D。
对于典型的原子扩散过程，D符合Arrhenius公式，。
因此，D仅取决于D0、Q和T，凡是能改变这三个参数的因素都将影响扩散过程。
关键词：温度，因素，扩散，组元，系数一，温度由扩散系数表达式看出，温度越高，原子动能越大，扩散系数呈指数增加。
以C 在γ-Fe中扩散为例，已知D0=2.0×10-5m2/s，Q=140×103J/mol，计算出927℃和1027℃时C的扩散系数分别为1.76×10-11m2/s，5.15×10-11m2/s。
温度升高100℃，扩散系数增加三倍多。
这说明对于在高温下发生的与扩散有关的过程，温度是最重要的影响因素。
应该注意，有些材料在不同温度范围内的扩散机制可能不同，那么每种机制对应的D和Q不同，D便不同。
在这种情况下，～并不是一条直线，而是由若干条直线组成的折线。
例如，许多卤化物和氧化物等离子化合物的扩散系数在某一温度会发生突变，反映了在这一温度以上和以下受到两种不同的机制控制。
图3.15表示出Na+离子在NaCl晶体中扩散系数的实验值。
其中，高温区发生的是以点缺陷扩散为主的本征扩散，低温区发生的是以夹杂产生或控制的缺陷扩散为主的非本征扩散。
二，成分1，组元性质原子在晶体结构中跳动时必须要挣脱其周围原子对它的束缚才能实现跃迁，这就要部分地破坏原子结合键，因此扩散激活能Q和扩散系数D必然与表征原子结合键大小的宏观或者微观参量有关。
无论是在纯金属还是在合金中，原子结合键越弱，Q越小，D越大。
合金中的情况也一样。
考虑A、B组成的二元合金，若B组元的加入能使合金的熔点降低，则合金的互扩散系数增加；反之，若能使合金的熔点升高，则合金的互扩散系数减小，在微观参量上，凡是能使固溶体溶解度减小的因素，都会降低溶质原子的扩散激活能，扩散系数增大。

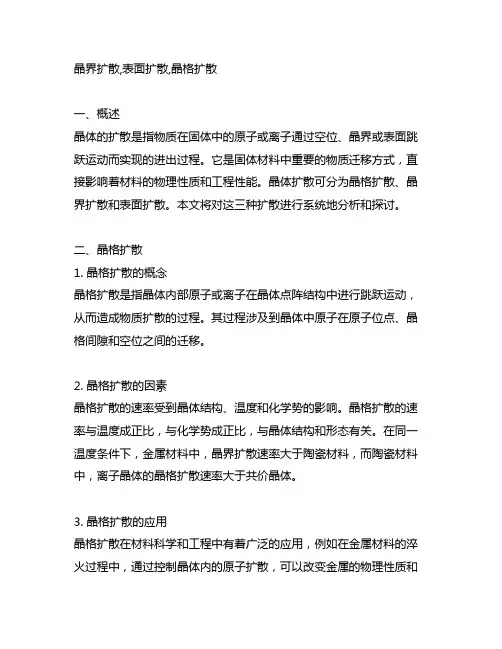

晶界扩散,表面扩散,晶格扩散一、概述晶体的扩散是指物质在固体中的原子或离子通过空位、晶界或表面跳跃运动而实现的进出过程。
它是固体材料中重要的物质迁移方式，直接影响着材料的物理性质和工程性能。
晶体扩散可分为晶格扩散、晶界扩散和表面扩散。
本文将对这三种扩散进行系统地分析和探讨。
二、晶格扩散1. 晶格扩散的概念晶格扩散是指晶体内部原子或离子在晶体点阵结构中进行跳跃运动，从而造成物质扩散的过程。
其过程涉及到晶体中原子在原子位点、晶格间隙和空位之间的迁移。
2. 晶格扩散的因素晶格扩散的速率受到晶体结构、温度和化学势的影响。
晶格扩散的速率与温度成正比，与化学势成正比，与晶体结构和形态有关。
在同一温度条件下，金属材料中，晶界扩散速率大于陶瓷材料，而陶瓷材料中，离子晶体的晶格扩散速率大于共价晶体。
3. 晶格扩散的应用晶格扩散在材料科学和工程中有着广泛的应用，例如在金属材料的淬火过程中，通过控制晶体内的原子扩散，可以改变金属的物理性质和机械性能，以满足不同的工程需求。
三、晶界扩散1. 晶界扩散的概念晶界扩散是指晶体内部原子或离子沿着晶界进行迁移的过程，这种扩散方式是晶体中最主要的扩散方式之一。
晶界扩散与晶格扩散相比，离子或原子在晶界上的迁移往往速率更快。
2. 晶界扩散的影响晶界扩散对晶体的晶粒长大和再结晶过程有着重要的影响。
在高温下，晶界扩散会导致晶粒的长大和晶界迁移，从而影响材料的塑性变形和力学性能。
在金属材料的热处理过程中，晶界扩散也起着至关重要的作用。
3. 晶界扩散的应用在材料的界面工程中，通过控制晶界扩散，可以改变材料的界面性质，提高材料的界面结合强度和耐磨性。
晶界扩散还广泛应用于半导体材料的制备和微电子器件的制造。
四、表面扩散1. 表面扩散的概念表面扩散是指原子、离子或分子在晶体表面进行迁移的过程。
表面扩散与晶格扩散和晶界扩散相比，具有独特的表面形貌和表面活性，其速率受到表面结构和温度的影响。
2. 表面扩散的影响表面扩散在材料加工、质量控制和薄膜沉积等方面具有重要的影响。
固体在⾦属中的扩散第三章固体⾦属中的扩散物质的迁移可通过对流可扩散两种⽅式进⾏。
在⽓体和液体中物质的迁移⼀般是通过对流和扩散来实现的。
但在固体中不发⽣对流，扩散是唯⼀的物质迁移⽅式，其原⼦或分⼦由于热运动不断地从⼀个位置迁移到另⼀个位置。
扩散是固体材料中的⼀个重要现象，诸如⾦属铸件的凝固及均匀化退⽕，冷变形⾦属的回复和再结晶，陶瓷或粉末冶⾦的烧结，材料的固态相变，⾼温蠕变，以及各种表⾯处理等等，都与扩散密切相关。
要深⼊地了解和控制这些过程，就必须先掌握有关扩散的基本规律。
研究扩散⼀般有两种⽅法：①表象理论——根据所测量的参数描述物质传输的速率和数量等；②原⼦理论——扩散过程中原⼦时如何迁移的。
本章主要讨论固体材料中扩散的⼀般规律、扩散的影响因素和扩散机制等内容。
固体材料设计⾦属、陶瓷和⾼分⼦化合物三类；⾦属中的原⼦结合是以⾦属键⽅式；陶瓷中的原⼦结合主要是以离⼦键⽅式为主；⽽⾼分⼦化合物中的原⼦结合⽅式是共价键或氢键结合，并形成长链结构，这就导致了三种类型固体中原⼦或分⼦扩散的⽅式不同，描述它们各⾃运动⽅式的特征也是本章的主要⽬的之⼀。

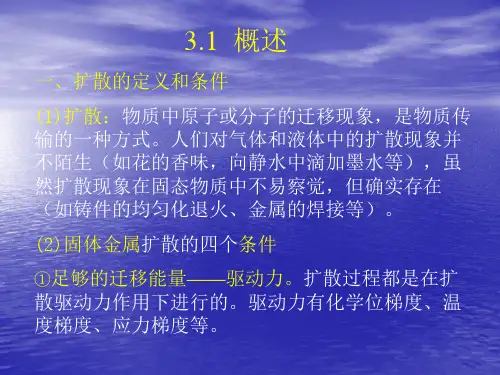

3.1扩散定律及其应⽤3.1.1菲克第⼀定律当固体中存在着成分差异时，原⼦将从浓度⾼处向浓度低处扩散。
如何描述原⼦的迁移速率，阿道夫?菲克(Adolf Fick）对此进⾏了研究，并在1855年久得出：扩散中原⼦的通量与质量浓度梯度成正⽐，即该⽅程称为菲克第⼀定律或扩散第⼀定律。
其中，J为扩散通量，表⽰单位时间内通过垂直于扩散⽅向x的单位⾯积的扩散物质质量，其单位为kg⁄(㎡·s)；D为扩散系数，其单位为㎡⁄s；⽽ρ是扩散物质的质量浓度，其单位为kg⁄m3。
式中的负号表⽰物质的扩散⽅向与质量浓度梯度dρ⁄dx⽅向相反，即表⽰物质从⾼的质量浓度区向低的质量浓度区⽅向迁移。
菲克第⼀定律描述了⼀种稳态扩散，即质量浓度不随时间⽽变化。
史密斯(R.P.Smith)在1953年发表了运⽤菲克第⼀定律测定碳在у-Fe中的扩散系数的论⽂，他将⼀个半径为r，长度为l的纯铁空⼼圆筒置于1000℃⾼温中渗碳，即筒内和筒外分别渗碳和脱碳⽓氛，经过⼀定时间后，筒壁内各点的浓度不再随时间⾯变化，满⾜稳态扩散的条件，此时，单位时间内通过管壁的碳量q⁄t为常数。

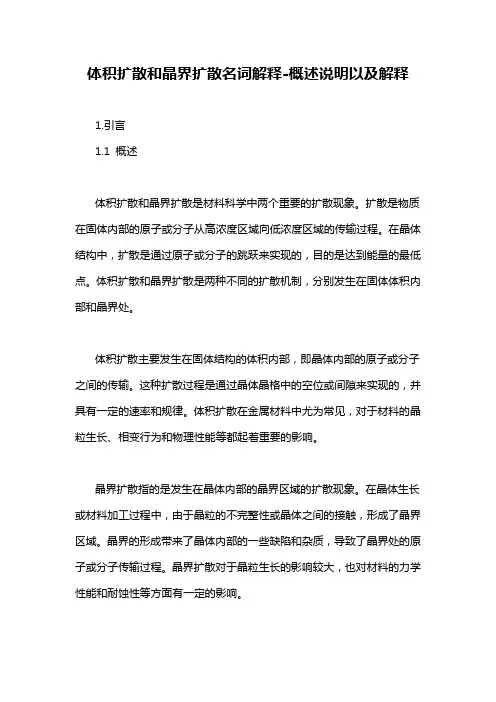

体积扩散和晶界扩散名词解释-概述说明以及解释1.引言1.1 概述体积扩散和晶界扩散是材料科学中两个重要的扩散现象。
扩散是物质在固体内部的原子或分子从高浓度区域向低浓度区域的传输过程。
在晶体结构中，扩散是通过原子或分子的跳跃来实现的，目的是达到能量的最低点。
体积扩散和晶界扩散是两种不同的扩散机制，分别发生在固体体积内部和晶界处。
体积扩散主要发生在固体结构的体积内部，即晶体内部的原子或分子之间的传输。
这种扩散过程是通过晶体晶格中的空位或间隙来实现的，并具有一定的速率和规律。
体积扩散在金属材料中尤为常见，对于材料的晶粒生长、相变行为和物理性能等都起着重要的影响。
晶界扩散指的是发生在晶体内部的晶界区域的扩散现象。
在晶体生长或材料加工过程中，由于晶粒的不完整性或晶体之间的接触，形成了晶界区域。
晶界的形成带来了晶体内部的一些缺陷和杂质，导致了晶界处的原子或分子传输过程。
晶界扩散对于晶粒生长的影响较大，也对材料的力学性能和耐蚀性等方面有一定的影响。
本文将对体积扩散和晶界扩散的定义、原理、影响因素、应用和意义进行详细的解释和探讨。
同时，还将比较和对比这两种不同的扩散机制，探究它们之间的区别和联系。
最后，通过总结体积扩散和晶界扩散的概念，强调它们在材料科学中的重要性，并展望未来的研究方向。
通过对这两个名词的解释和探讨，可以更好地理解和应用扩散现象，促进材料科学的发展和应用。
1.2文章结构文章结构部分的内容可以按照以下方式编写：1.2 文章结构本文将主要分为三个部分进行讨论。
首先，在引言部分将对体积扩散和晶界扩散的概念进行简要介绍，旨在引起读者对这两个重要的扩散现象的兴趣。
其次，在正文部分，将详细讨论体积扩散和晶界扩散的定义、原理、影响因素、应用和意义。
其中，对于体积扩散，将重点介绍其在材料科学中的重要作用以及相关领域中的应用。
对于晶界扩散，将探讨其与晶界结构的关系，以及晶界扩散在材料制备、合金强化等方面的应用。
最后，在结论部分，将总结体积扩散和晶界扩散的概念和特点，并强调它们在材料科学领域中的重要性。
第四章固体中的扩散物质传输的方式：1、对流--由内部压力或密度差引起的2、扩散--由原子性运动引起的固体中物质传输的方式是扩散扩散：物质中的原子或分子由于热运动而进行的迁移过程本章主要内容:扩散的宏观规律：扩散物质的浓度分布与时间的关系扩散的微观机制：扩散过程中原子或分子迁移的机制一、扩散现象原子除在其点阵的平衡位置作不断的振动外，某些具有高能量的单个原子可以通过无规则的跳动而脱离其周围的约束，在一定条件下，按大量原子运动的统计规律，有可能形成原子定向迁移的扩散流。
将两根含有不同溶质浓度的固溶体合金棒对焊起来，形成扩散偶，扩散偶沿长度方向存在浓度梯度时，将其加热并长时间保温，溶质原子必然从左端向右端迁移→扩散。
沿长度方向浓度梯时逐渐减少，最后整个园棒溶质原子浓度趋于一致二、扩散第一定律（Fick第一定律）Fick在1855年指出：在单位时间内通过垂直于扩散方向某一单位截面积的扩散物质流量（扩散通量）与该处的浓度梯度成正比。
数学表达式（扩散第一方程）式中 J：扩散通量：物质流通过单位截面积的速度，常用量钢kg·m-2·s-1D：扩散系数，反映扩散能力，m2/S：扩散物质沿x轴方向的浓度梯度负号：扩散方向与浓度梯度方向相反可见：1）, 就会有扩散2）扩散方向通常与浓度方向相反，但并非完全如此。
适用：扩散第一定律没有考虑时间因素对扩散的影响，即J和dc/dx不随时间变化。
故Fick第一定律仅适用于dc/dt=0时稳态扩散。
实际中的扩散大多数属于非稳态扩散。
三、扩散第二定律（Fick第二定律）扩散第二定律的数学表达式表示浓度－位置－时间的相互关系推导：在具有一定溶质浓度梯度时固溶体合金棒中（截面积为A）沿扩散方向的X轴垂截取一个微体积元A·dx，J1，J2分别表示流入和流出该微体积元的扩散通量，根据扩散物质的质量平衡关系，流经微体积的质量变化为：流入的物质量—流出的物质量=积存的物质量物质量用单位时间扩散物质的流动速度表示，则流入速率为，流出速率为∴积存率为积存速度也可以用体质C的变化率表示为比较上述两式，得将Fick第一定律代入得=(D) ——扩散第二方程若扩散系统D与浓度无关，则对三维扩散，扩散第二方程为：（D与浓度，方向无关）1、晶体中原子的跳动与扩散晶体中的扩散是大量原子无规则跳动的宏观统计结果。
