下载文档原格式

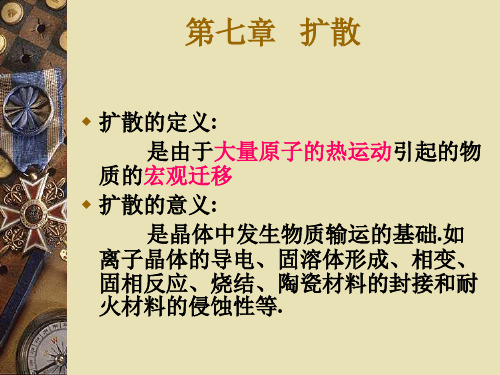

第七章固体中的扩散【例7-1】什么叫扩散？在离子晶体中有几种可能的扩散机构？氧化物晶体中哪种扩散是主要的，为什么？【解】固体中的粒子（原子、离子或分子）由浓度高处迁移至浓度低处的现象称为扩散。
离子晶体中有五种可能的扩散机构：易位扩散、环形扩散、间隙扩散、准间隙扩散、空位扩散。
氧化物晶体中空位扩散是最主要的扩散，原因：空位扩散所需活化能最小。
【例7-2】试说明扩散系数的定义、物理意义及量纲。
【解】扩散系数：表征物质扩散本领大小的一个重要参量，是物质的一个多性指标。
物理意义：单位浓度梯度、单位时间内通过单位面积所扩散的物质的量。
量纲：L2T－1（cm2/秒）【例7-3】试分析具有肖特基缺陷的晶体中阴离子的扩散系数小于阳离子的扩散系数的原因。
【解】在晶体中，阴离子半径较大，还常作密堆积，形成结构骨架。
阳离子的半径较小，填充于空隙中。
则阳离子的肖氏缺陷（空位）的（形成能及）迁移能小于阴离子空位的（形成能及）迁移能。
由式中：：缺陷形成能：缺陷迁移能因为Q增大所以D减小（）Q阳<Q阴则D阳离子>D阴离子【例7-4】扩散系数与哪些因素有关？为什么？为什么可以认为浓度梯度大小基本上不影响D值，但浓度梯度大则扩散得快又如何解释？【解】影响扩散系数D的因素：（1）T增大，D增大；Q增大，D减小；（2）扩散物质的性质：扩散粒子性质与扩散介质性质间差异越大，D值越大。
扩散粒子半径越小，D值越大。
（3）扩散介质的结构：结构越致密，D越小。
（4）位错、晶界、表面：处于位错、晶界、表面处的质点，D较大。
D表面（10－7cm2/s）>D晶界（10－10 cm2/s）>D内部（10－14 cm2/s）（5）杂质（第三组元）：第三组元与扩散介质形成化合物——对扩散离子产生附加键力，则D减小。
第三组元不与扩散介质形成化合物——使扩散介质晶格产生畸变，则D增大。
（6）粘度：r减小D增大式中：T—温度r—扩散粒子半径η—扩散介质系数η增大D减小即；扩散介质粘度越大，D越小。
第７章基本动力学过程－扩散物质的迁移可通过对流和扩散两种方式进行。
在气体和液体中物质的迁移一般是通过对流和扩散来实现的。
但在固体中不发生对流，扩散是唯一的物质迁移方式，其原子或分子由于热运动不断地从一个位置迁移到另一个位置。
扩散是固体材料中的一个重要现象，诸如金属铸件的凝固及均匀化退火，冷变形金属的回复和再结晶，陶瓷或粉末冶金的烧结，材料的固态相变，高温蠕变，以及各种表面处理等等，都与扩散密切相关。
要深入地了解和控制这些过程，就必须先掌握有关扩散的基本规律。
研究扩散一般有两种方法：①表象理论一根据所测量的参数描述物质传输的速率和数量等；②原子理论一扩散过程中原子是如何迁移的。
本章主要讨论固体材料中扩散的一般规律、扩散的影响因素和扩散机制等内容。
固体材料涉及金属、陶瓷和高分子化合物三类；金属中的原子结合是以金属键方式；陶瓷中的原子结合主要是以离子键结合方式为主；而高分子化合物中的原子结合方式是共价键或氢键结合，并形成长链结构，这就导致了三种类型固体中原子或分子扩散的方式不同，描述它们各自运动方式的特征也是本章的主要目的之一。
7.1表象理论7.1.1菲克第一定律当固体中存在着成分差异时，原子将从浓度高处向浓度低处扩散。
如何描述原子的迁移速率，阿道夫·菲克（Adolf Fick）对此进行了研究，并在1855年就得出：扩散中原子的通量与质量浓度梯度成正比，即该方程称为菲克第一定律或扩散第一定律。
式中，J为扩散通量，表示单位时间内通过垂直于扩散方向x的单位面积的扩散物质质量，其单位为kg/(m2s)；D为扩散系数，其单位为m2/s；而r是扩散物质的质量浓度，其单位为kg/m3。
式中的负号表示物质的扩散方向与质量浓度梯度7.2扩散的热力学分析菲克第一定律描述了物质从高浓度向低浓度扩散的现象，扩散的结果导致浓度梯度的减小，使成份趋于均匀。
但实际上并非所有的扩散过程都是如此，物质也可能从低浓度区向高浓度区扩散，扩散的结果提高了浓度梯度。
