南方全站仪NTS系列使用

一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。

3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。

4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。

6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。

7. 中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

二、预备事项2.1预防事项7．日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光镜。

8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

9．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

10．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

11．仪器长期不使用时，应将仪器上的电池卸下分开存放。

电池应每月充电一次。

12．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

13．仪器安装至三脚架或拆卸时，要一只手先握住仪器，以防仪器跌落。

南方全站仪NTS342R操作流程1.设备设置首先，打开南方全站仪NTS342R的电源开关，待仪器自检完毕后，进入主界面。

接着，通过触摸屏进行语言设置、日期和时间设置等。

然后，选择测量模式，例如角度测量模式或距离测量模式。

2.基准测量在进行测量之前，需要进行基准测量以获得准确的测量结果。

选择基准测量模式，按下“测量”按钮，将测量仪器指向已知点，点击“确定”按钮进行测量。

测量完成后，仪器将自动进行基准修正。

3.角度测量针对需要测量角度的任务，选择角度测量模式。

将测量仪器指向目标点，点击“测量”按钮进行角度测量。

测量完成后，仪器将显示测量结果。

4.距离测量对于需要测量距离的任务，选择距离测量模式。

将测量仪器指向目标点，点击“测量”按钮进行距离测量。

测量完成后，仪器将显示测量结果。

5.数据采集若需要采集测量数据，选择数据采集模式。

在界面中设置数据采集的参数，例如点名、高程等。

将测量仪器指向目标点，点击“测量”按钮进行数据采集。

测量完成后，仪器将保存数据，并可通过数据线或无线传输至计算机或存储设备。

6.数据处理测量数据采集完成后，可以对数据进行处理。

通过连接计算机，将测量仪器与计算机相连，导入采集的数据。

使用对应的数据处理软件，对数据进行处理和分析，生成测量报告或图纸。

7.仪器校准和维护定期对全站仪进行校准和维护，以确保测量结果的准确性和可靠性。

校准包括水平校准、垂直校准、方位校准等。

校准过程中，需要按照仪器的说明书进行操作。

8.仪器存储和保养在使用完全站仪后，及时将测量数据导出，并将仪器进行存储和保养。

对于数据存储，可以选择将数据导出至计算机或存储设备，并备份数据以防丢失。

对于仪器保养，及时清洁仪器表面和镜头，保持仪器干燥。

总结：南方全站仪NTS342R的操作流程主要包括设备设置、基准测量、角度测量、距离测量、数据采集、数据处理、仪器校准和维护、仪器存储和保养等步骤。

在操作过程中，需要仔细按照仪器的说明书进行操作，并定期对仪器进行校准和维护，以保证测量结果的准确性和仪器的正常运行。

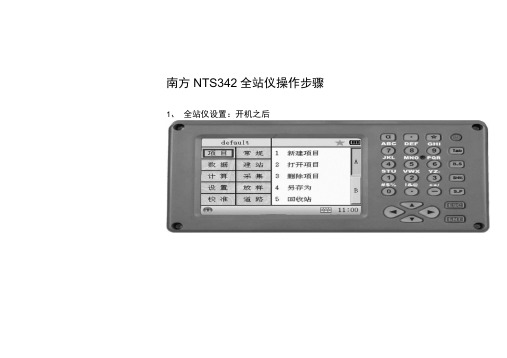

南方NTS342全站仪操作步骤1、全站仪设置：开机之后单位设置[m]设置A -1单位设置温度单位:2角度相关设置V保存zJ默认翌12：24角度单位：度分秒；距离单位：米;摄氏度；气压单位：hpa—设完好点"保存角度相关设直|垂直零位冰平零|创H 12：24垂直零位：天顶零；倾斜补偿：XY-开；—设完好点距离相关设置3距离相关设置修改默认12： 251.0000;高程：0; T-P改正：开（温度气压自动感应，校正），关（温度气压要自己输入）；两差改正：0.14;设完好点“保存模式选择 |(mlEK 锲广连续精测r跟踪测童Q 参数|模式目标m 12-K模式」I ♦N次测量：设置具体的测量次数，可选为1-5次♦连续精测：进行连续的精测♦跟踪测量：进行连续的粗测，速度稍快，精度稍低厂様常数迥师描无合作目标—IT …棱镜常数为-30mm 反射片及无合作坐标相关设置| ■坐标顺序IN-E-Z M盘左右I盘左盘右结果札T |默认棱镜常数均为04坐标相关设置12：25坐标顺序：N-E-Z盘左右：盘左盘右结果相等一设完好点温度、气压、PPM T-P 自动（如果设为开，仪器自动感应温度气压自动校正，如果设为关 却要手工输入）设完好点V 保存选择反射模式：棱镜无棱镜（无合作）反射板 设完好点V 保存2全站仪操作:5 RS232通讯设置豆 12：25♦串口开关：是否打开串口，当打开蓝牙时，将自动关闭。

♦波特率：设置串口通讯的波特率 ♦数据位：设置串口通讯的数据位 ♦检验位：设置串口通讯的检验位 ♦停止位：设置串口通讯的停止位为 9600 为8位 为无 为1位仪器的基本设置:按★键补偿-XYdefauIt1项目1常规数据建站计算采集设»放样校准道路新建项目打开项目2删除项目另存为4回收站(mlA项目11：00新建项目|已知点建站|測站仪高［Ooo m 镜高［000后视点当前鼬8.1940 dms过设萱W14：34测站:可以调用或新建一个已知点做为测站点-- 输入仪器高棱镜高后视点：通过可以调用或新建一个已知点做为后视点，输入完成后,制动锁死，然后点设置亠建完后点勾:输入已知测站点的名称，通盘左照准后视点，照准后水平ESC （退出）default1345default * 回m14：號点测量「HA3b9.b8S0 dm呂点名距离偏差1A YA166,1447d ms编码HD 6.517m平面角点1VD1.S9&m连线圆柱中心点SD 6.710m镜高对边测量J匚测距|保存单点测量|＜画点测量色JHil|1血I1.000 h测存訓号|数据丨图形14：b0 14：41C 采集点测距然后点保存以此类推，测量下一个点也是一样的方法备注：测距表示测量后会在显示面板上显示出来，保照准待测点，依次输入点名，镜高后表示把你刚刚测的点的数据保存|测存表示机子测量后显示面板上面不显示出来，直接保存到仪器文件夹里面D放样点隸样1*画厂、点名§9创1.000 I mdms HA255.4207 dms镜罔104.1S27下点点放样左转移远向右填方5301,9096.3221698.403IDIDHD存储5308.433 m1900.000 m遨的数据图形里面的数据进行放样，输入坐标后显示面板上面有个罗盘状的图形作为参考, 此时把水平制动锁死，测量测完后再参考以此相同参考H D远m测量14：58新建或者调用可以通过± 0.0003dms主要看■■的数据，直到的数据在适当位置然指挥棱镜左右移动与望远镜里面的竖丝重合，然后照准棱镜点直到移远土0.003m此时可以订桩，订好好在复测一下，即可！放下一个点的方法。

南方NTS系列全站仪使用操作方法一、仪器基本功能无棱镜测距：200米测距精度：5＋3ppm单棱镜测距：5000米测距精度：1＋1ppm二、参数设置1．从菜单键中设置：(1)MENU→F4下一页→F1参数设置→可以设置角度读数F1、自动开关机F2和自动补偿F3→回车确认F4(2)数据采集时相关参数MENU→F1数据采集→F1输入文件名→F4共二次→F3设置→F1测距模式→F1粗测?F2跟踪?F2测量次数→F1单次?F2连续?F3存储设置→F1自动存储坐标F2自动存储数据（是？否？）F4下一页F1数据采集设置→F1先输测点?F2先测量?2．从距离（坐标）测量模式中设置：在距离(坐标)测量模式下→F3选S/A→可以设置棱镜F1、大气改正PPM（F2）、温度F3、气压F4注：PPM值在0.14~0.2间3．从开机时设置：F1+开机：→F2仪器常数（除非专业测定，否则一般为0）4．从星键模式设置：见上述“星键模式”三、角度测量水平角：HR垂直角：V按ANG进入测角模式→可以置零、锁定、置盘→下一页可以对天顶角与高度角、垂直角与斜率、水平角左右角转换四、距离测量必须检查大气改正和棱镜常数！！大气改正：一般为0.14棱镜常数：如果棱镜常数为-30mm，则在设置时输入-30mm水平距离：HD倾斜距离：SD1．静态测距：距离测量模式→模式F2→F1单次精测F1、连续精测F2→第一次设定之后，以后可直接按距离测量键2．动态测距距离测量模式→模式F2→F3连续跟踪→第一次设定之后，以后可直接按距离测量键3．无棱镜测距按下星键→F1模式→F3无合作→不用棱镜直接按距离测量键可测200米的目标。

五、建立文件名及预置数据1．文件名建立和坐标输入（删除）MENU→F3内存管理→F4下一页→F1输入坐标→F1输入文件名→F4回车→F1输入点名→F1输入坐标值（F2删除）→ESC几次直至测角模式2．文件名的修改与删除MENU→F3内存管理→F3文件维护→F2改名，F3删除六、坐标测量1．简易坐标测量（1）不输入测站点坐标时：测站点坐标自动设为上一次使用时的测站点坐标值，若不改变测站点坐标值、后视定向点的角度HR、仪器高、棱镜高→照准测点按坐标测量键即可得假坐标值；（2）输入测站点坐标时：在测角模式下输入后视定向点的角度→HR按坐标测量键→F4下一页→F3测站，输入站点坐标值→F1镜高，输入棱镜高度值→F4确认→F2仪高，输入仪器高度值→按“坐标测量键”可得坐标值（或自动测量坐标）2．数字化测量（数据采集）（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）设站（输入测站点、后视点坐标）及检查F1数据采集→F1输入文件名→F1输入测站点（点名、编码、仪高）→F4记录→F4是→回到“数据采集”，F2输入后视点→F1输入点名、编码、镜高→F3后视→F4回车→照准后视点后按F4是→F4测量→F3坐标→F3否（检查测量的坐标值是否与后视点的坐标值一致）（3）数据采集及记录F3测量→F1输入点名、编码、镜高→F3测量→F3坐标→（自动记录）→继续F3（或F4同前，即仪高、属性不变）采集下一个点七、坐标放样1．无建站放样测距模式→F4下一页→F2放样→F1平距→输入平距F1→F4回车→按测距键→显示相关数据2．需建站放样（1）建立文件名并输入已知点坐标MENU→F3内存管理→F4下一页→F1输入坐标→选择文件，F1输入（F2调用）文件→F4回车→输入坐标值，F1输入点名、坐标值→ESC退出→ESC（2）按放样键S.O→F1输入文件名(F2调用，F3跳过) →F4回车→F1输入测站点→F1输入点名→F4是→F1输入仪高→F4回车，返回放样模式→F2输入后视点→F1输入点名→F4是→照准后视点无误后，F4是，返回放样模式→F3输入放样点名→F3输入坐标→F1输入XYZ、镜高→F4二次→转动仪器使dHR为0，制动→F2距离→移动棱镜使dD也为0→F4换点放样八、其它测量功能按MENU→F2测量程序→F1悬高测量，F2对边测量，F3为Z坐标，F4下一页为F1面积测量1．悬高测量按MENU→F2测量程序→F1悬高测量→F1输入镜高→F1测量，显示平距HD→F4设置，当仰（俯）望远镜对准目标时，可直接显示悬高VD2．对边测量（仪器设置在0点）（1）连续式：按MENU→F2测量程序→F2对边测量→F4回车→F2连续（A-B，B-C）→瞄准1点，F1测量，显示01平距HD→F4设置→瞄准2点，F1测量，显示02平距HD→F4设置，显示对边12平距dHD→F4下点，瞄准3点→F1测量，显示03平距HD→F4设置，显示对边23平距。

南方全站仪NTS-312B、312L、312R说明书，广州汇测发布时间：2011-2-26 19:20:59 浏览量：17861 【字体：大中小】一、特点1．功能丰富南方NTS-310B/R系列全站仪具备丰富的测量程序，同时具有数据存储功能、参数设置功能，功能强大，适用于各种专业测量和工程测量。

2．数字键盘操作快速南方NTS-310B/R系列全站仪功能丰富，操作却相当简单，操作按键采用了软键和数字键盘结合的方式，按键方便、快速，易学易用。

3．创新的SD卡功能支持最大2G SD存储卡，可以将SD卡设为当前内存，使存储容量无限扩展，并极大的方便了采集数据的传输。

4．自动化数据采集野外自动化的数据采集程序，可以自动记录测量数据和坐标数据，可直接与计算机传输数据，实现真正的数字化测量。

5．望远镜镜头更轻巧新一代全站仪NTS-310B/R在原有的基础上，对外观及内部结构进行了更加科学合理的设计，望远镜镜头更加小巧，测量更为方便，快速。

6．特殊测量程序在具备常用的基本测量模式（角度测量、距离测量、坐标测量）之外，还具有悬高测量、偏心测量、对边测量、距离放样、坐标放样、道路测量等特殊的测量程序，功能相当的丰富，可满足各种专业测量的要求。

7. 中文界面和菜单NTS-310B/R全站仪采用了汉化的中文界面，对于中国用户更直观，更便于操作，显示屏更大，设计更加人性化，字体更清晰，美观。

使仪器操作更加得心应手。

二、预备事项2.1预防事项7．日光下测量应避免将物镜直接瞄准太阳。

若在太阳下作业应安装滤光镜。

8．避免在高温和低温下存放仪器，亦应避免温度骤变（使用时气温变化除外）。

9．仪器不使用时，应将其装入箱内，置于干燥处，注意防震、防尘和防潮。

10．若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至它适应环境温度后再使用仪器。

11．仪器长期不使用时，应将仪器上的电池卸下分开存放。

电池应每月充电一次。

12．仪器运输应将仪器装于箱内进行，运输时应小心避免挤压、碰撞和剧烈震动，长途运输最好在箱子周围使用软垫。

南方nts362r4说明书
键盘基本操作
在阅读后续各种测量相关章节前，请先熟悉本章介绍的基本键操作。

开机与关机
（ON）开机
（ON）（按住1秒左右）关机
显示屏和键盘的背光打开与关闭
打开或关闭屏幕、键盘、分划板的背光
目标类型切换
仅当屏幕显示目标符号（例如：）时，可以切换目标类型。

{SHIFT}进行目标类型（棱镜/反射片/无棱镜）的切换
激光指向/导向光打开与关闭
（按下并保持，直到听到一声响，打开或关闭激光指向/导向光。

软键操作
软键对应功能显示在屏幕底行。

{F1}～{F4}选取软键对应功能
{FUNC}切换测量模式的显示页面（翻页）（当多于4个软键时）字母/数字输入
{SHIFT}在数字或字母输入模式间进行切换
{0}～{9}在数字输入模式下，输入按键上的数字。

在字母输入模式下，输入按键上方的字符。

{.}/{±}在数字输入模式下，输入小数点或正负号。

在字母输入模式下，输入按键上方的字符。

{►}/{◄}左右移动光标/选择其他选项
{ESC}取消输入的数据
{B.S.}删除左边字符
{ENT}选择/接受输入的字符/值。

NTS-352型全站仪的使用一、全站仪的常用功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。

2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。

3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

②旋转脚螺旋C，使圆水准器气泡居中。

4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。

再旋转脚螺旋A、B，使管水准器气泡居中。

②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。

③再次旋转90º，重复①②，直至四个位置上气泡居中为止。

5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。

松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。

6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。

三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置2）通过键盘输入进行设置四、距离测量1.连续测量垂直角（V2.N次测量/单次测量当输入测量次数后，仪器就按设置的次数进行测量，并显示出距离平均值。

当输入测量次数为1，因为是单次测量，仪器不显示距离平均值。

；五、标准测量（一）设置测站点可利用内存中的坐标数据来设定或直接由键盘输入利用内存中的坐标数据来设定（利用内存中的坐标数据来设置测站点的操作步骤）（二）设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器内（三）碎部测量：即进行待测点测量，并存储数据六、对边测量对边测量模式有两个功能。

NTS-352型全站仪的使用一、全站仪的常用功能.1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置.操作参考：仪器的整平与对中1、安置三脚架：首先，将三脚架打开，伸到适当高度，拧紧三个固定螺旋。

2、将仪器安置到三脚架上：将仪器小心地安置到三脚架上，松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志中心，然后轻轻拧紧连接螺旋。

3、利用圆水准器粗平仪器①旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

②旋转脚螺旋C，使圆水准器气泡居中。

4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线。

再旋转脚螺旋A、B，使管水准器气泡居中。

②将仪器绕竖轴旋转90º（100g），再旋转另一个脚螺旋C，使管水准器气泡居中。

③再次旋转90º，重复①②，直至四个位置上气泡居中为止。

5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。

松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站点，然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。

6、最后精平仪器按第4步精确整平仪器，直到仪器旋转到任何位置时，管水准气泡始终居中为止，然后拧紧连接螺旋。

三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式，按下列操作步骤进行：2.水平角的设置1）通过锁定角度值进行设置确认处于角度测量模式。

2）通过键盘输入进行设置确认处于角度测量模式四、距离测量1.连续测量确认处于测角模式2.N次测量/单次测量当输入测量次数后，仪器就按设置的次数进行测量，并显示出距离平均值。

当输入测量次数为1，因为是单次测量，仪器不显示距离平均值。

确认处于测角模式。

五、标准测量（一）设置测站点可利用内存中的坐标数据来设定或直接由键盘输入利用内存中的坐标数据来设定（利用内存中的坐标数据来设置测站点的操作步骤）（二）设置后视点通过输入点号设置后视点将后视定向角数据寄存在仪器内（三）碎部测量：即进行待测点测量，并存储数据六、对边测量对边测量模式有两个功能。

NTS-352型全站仪的使用一、全站仪的常见功能1.角度测量2.距离测量3.标准测量4.对边测量5.悬高测量6.点放样7.距离放样8.面积测量二、全站仪的安置操作参考: 仪器的整平与对中1、安置三脚架: 首先, 将三脚架打开, 伸到适当高度, 拧紧三个固定螺旋。

2、将仪器安置到三脚架上: 将仪器小心地安置到三脚架上, 松开中心连接螺旋, 在架头上轻移仪器, 直到锤球对准测站点标志中心, 然后轻轻拧紧连接螺旋。

3、利用圆水准器粗平仪器①旋转两个脚螺旋A、 B, 使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

②旋转脚螺旋C, 使圆水准器气泡居中。

4、利用长水准器精平仪器①松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、 B的连线。

再旋转脚螺旋A、 B, 使管水准器气泡居中。

②将仪器绕竖轴旋转90º( 100g) , 再旋转另一个脚螺旋C, 使管水准器气泡居中。

③再次旋转90º, 重复①②, 直至四个位置上气泡居中为止。

5、利用光学对中器对中根据观测者的视力调节光学对中器望远镜的目镜。

松开中心连接螺旋、轻移仪器, 将光学对中器的中心标志对准测站点, 然后拧紧连接螺旋。

在轻移仪器时不要让仪器在架头上有转动, 以尽可能减少气泡的偏移。

6、最后精平仪器按第4步精确整平仪器, 直到仪器旋转到任何位置时, 管水准气泡始终居中为止, 然后拧紧连接螺旋。

三、角度测量1.水平角右角和垂直角的测量确认处于角度测量模式, 按下列操作步骤进行:2.水平角的设置1) 经过锁定角度值进行设置确认处于角度测量模式。

2) 经过键盘输入进行设置确认处于角度测量模式四、距离测量1.连续测量确认处于测角模式操作过程操作显示①照准棱镜中心照准V: 90°10′20″HR: 170°30′20″H-蜂鸣R/L 竖角P3↓②按键, 距离测量开始*1) ,2) ; HR: 170°30′20″HD*[ r ] <<mVD:m测量模式S/A P1↓HR: 170°30′20″HD*235.343mVD:36.551m测量模式S/A P1↓显示测量的距离*3) —*5)再次按键, 显示变为水平角( HR) 、垂直角( V) 和斜距( SD) V: 90°10′20″HR: 170°30′20″SD* 241.551m测量模式S/A P1↓*1) 当光电测距( EDM) 正在工作时, ”*”标志就会出现在显示窗。
