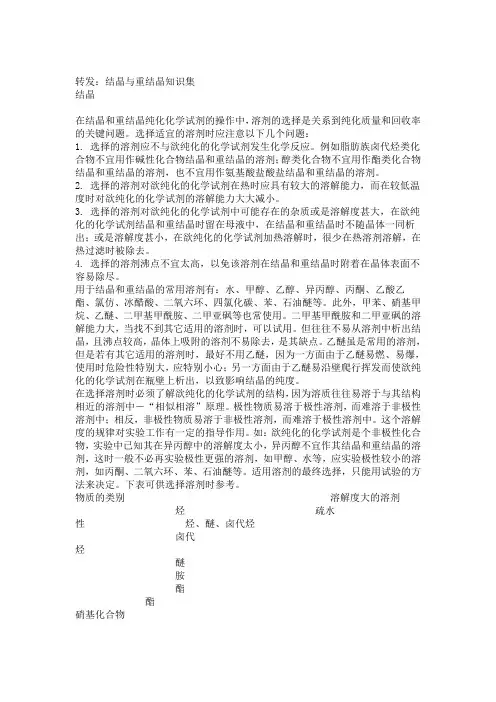

结晶与重结晶

结晶与重结晶化合物晶型的差异直接影响其稳定性/吸收的快慢/吸湿性/纯度等,不知大家这方面有什么心得?结晶溶剂选择的一般原则及判定结晶纯度的方法。

结晶溶剂选择的一般原则：对欲分离的成分热时溶解度大，冷时溶解度小；对杂质冷热都不溶或冷热都易溶。

沸点要适当，不宜过高或过低，如乙醚就不宜用。

或者利用物质与杂质在不同的溶剂中的溶解度差异选择溶剂判定结晶纯度的方法：理化性质均一；固体化合物熔距≤ 2℃；TLC或PC展开呈单一斑点；HPLC或GC分析呈单峰现代结晶学主要包括以下几个分支：（1）晶体生成学（crystallogeny）：研究天然及人工晶体的发生、成长和变化的过程与机理，以及控制和影响它们的因素。

（2）几何结晶学（gometrical crystallography）：研究晶体外表几何多面体的形状及其间的规律性。

（3）晶体结构学（crystallology）：研究晶体内部结构中质点排而的规律性，以及晶体结构的不完善性。

（4）晶体化学（crystallochemistry, 亦称结晶化学）：研究晶体的化学组成与晶体结构以及晶体的物理、化学性质间关系的规律性。

（5）晶体物理学（crystallophysics）：研究晶体的各项物理性质及其产生的机理。

Thj我谈谈我的一些看法：溶剂方面：是制备结晶的关键所在。

除yangdongyu提到的外，选择时可用少量各种不同溶剂试验其溶解度，包裹冷时和热时。

一般首选乙醇。

另外，尽可能选择单一溶剂，这样在大生产时也可较好的解决母液回收套用问题，降低成本。

研究时，混合溶剂一般会有更好效果。

还有安全，价廉也是考虑因素。

结晶条件：主要指温度，压力，是否搅拌等。

温度很重要，一般我们都是低温冷藏，其实有时还需要高温保温！这主要需摸清其溶解度的关系在确定结晶温度。

搅拌也是一个影响因素，他对结晶的晶型，结晶的快慢都有影响。

结晶纯度判定：都是一般的常规方法。

不过都某些产品作的多了，可以凭经验的，如该样品经过多次重结晶后，看到应该出现的那种晶型，根据以往检测结果，其含量应该***不离十了，不信HPLC测去！yangdongyu另外选择梯度降温的条件对晶型和收率影响也较大还有就是加晶种的时机：晶种加得过早，晶种溶解或产生的晶型一般较细；加的晚，则溶液里可能已经产生了晶核，造成结晶可能包裹杂质Inferno重结晶方法是利用固体混合物中各组分在某种溶剂中的溶解度不同而使其相互分离。

进行重结晶的简单程序是先将不纯固体物质溶解于适当的热的溶剂中制成接近饱和的溶液，趁热过滤除去不溶性杂质，冷却滤液，使晶体自过饱和溶液中析出，而易溶性杂质仍留于母液小，抽气过滤，将晶体从母液中分出，干燥后测定熔点，如纯度仍不符合要求，可再次进行重结晶，直至符合要求为止。

关于溶剂的选择选择适当的溶剂对于重结晶操作的成功具有重大的意义，一个良好的溶剂必须符合下面儿个条件：1、不与被提纯物质起化学反应2、在较高温度时能溶解多量的被提纯物质而在室温或更低温度时只能溶解很少量；3．对杂质的溶解度非常大或非常小，前一种情况杂质留于母液内，后一种情况趁热过滤时杂质被滤除；4．溶剂的沸点不宜太低，也不宜过高。

溶剂沸点过低时制成溶液和冷却结晶两步操作温差小，团体物溶解度改变不大，影响收率，而且低沸点溶剂操作也不方便。

溶剂沸点过高，附着于晶体表面的溶剂不易除去。

5．能给出较好的结晶。

在几种溶剂都适用时，则应根据结晶的回收率、操作的难易、溶剂的毒性大小及是否易燃、价格高低等择优选用。

关于晶体的析出过滤得到的滤液冷却后，晶体就会析出。

用冷水或冰水迅速冷却并剧烈搅动溶液时，可得到颗粒很小的晶体，将热溶液在空温条件下静置使之缓缓冷却，则可得到均匀而较大的品体。

如果溶液冷却后晶体仍不析出，可用玻璃抹摩控液面下的容器壁，也可加入品种，或进一步降低溶液温度(用冰水或其它冷冻溶液冷却)。

如果溶液冷却后不析出品体而得到油状物时，可重新加热，至形成澄清的热溶液后，任其自行冷却，并不断用玻璃棒搅拌溶液，摩擦器壁或投人品种，以加速品体的析出。

若仍有油状物开始忻出，应立即剧烈搅拌使油滴分散。

银杏酚酸从我的经历来说，重结晶的溶剂选择很重要，可是有些化合物经常很难选到合适的重结晶溶液，而且需要重结晶的样品的量也不能太少，重结晶是对于样品的损失也是瞒大的，而且象是我最近分得的同分异构的两个双黄酮这样的同分异构体就很难用重结晶的方法分离。

如大家有什么好的建议请告之，此乃一家之言。

chinabludo今天去做x-ray，才知道什么是结晶的高手，能将蛋白也能结晶出来，我以前从没见过。

这是我受到做x-ray老师的教导：单晶样品的制备很可能是晶体结构分析最重要的阶段，因为没有高质量的衍射数据，许多分析将证明是成问题的，反之，衍射数据不难处理，化在结晶上的努力和时间就很少是一种浪费，涉及晶体的生长有许多文献，还包括专门的刊物Journal of Crystal Growth (Amsterdam:Elsevier).结构分析用的晶体生长有许多专著。

结晶过程涉及气体、液体或溶液相中的离子、原子或分子有序的进入固态中有规则的位置。

初始阶段是形成晶核，接着的是在晶面上的沉积，后者可被考虑为流体与晶体间的动力学平衡，当向前速度占支配地位时，晶体就生长，影响平衡的因素：包括晶体表面的化学性质，被结晶物质的浓度，晶体内和晶体周围介质的性质。

晶体的形成是发生在出现临界大小的晶核以后，此时生成自由能由正值，零变为负值。

成核速率随过饱和度显著增加，为了限制晶核数量，过饱和度应尽可能的低，过饱和应慢慢到达，一旦到达这种低程度的过饱和以后，就要小心控制，使少数几颗晶核在准平衡状态下，慢慢生长。

在成核过程中，外部物体，诸如灰尘颗粒，往使得成核过程热力学上更有利，所以这些颗粒要通过离心分离或过滤的方法事先去除。

加晶种方法也常是控制晶核数量一种方法。

低分子量的有机、无机化合物晶体生长的方法大概有以下几种：1）、单溶剂蒸发2）、两元溶剂混和物蒸发3）、成批结晶4）、液-液扩散5）、座滴汽相扩散6）、改变温度7）、凝胶结晶法8）、昇华9）、固化法Zhzhj利用两相溶剂重结晶时，要使你的东西溶于两相中易挥发的溶剂中，而不溶于可微溶于不易挥发的溶剂中。

这样放在室温下，让它慢慢挥发，就可以拿到纯物质了，而且还有可能拿到单晶呢！Turkeyzhizhj的结晶方法是一种比较好的方法，我经常使用。

但一般析晶时间较长，冬天有时放置半个月也无法析出结晶，需严格控制两种溶剂的比例，尤其是易溶溶剂的量，尽量用最少的溶解度较大的溶剂。

Wwang这个量作重结晶应该算是比较容易的，重要的是看你从结晶的手法，在重结晶中拿到晶种是非常重要的，尤其是对遇难结晶的化合物，本人是做化学的，不做蛋白质的结晶，就化合物结晶来说，有两个难点：1.溶剂的选择，溶剂的选择对于化合物重结晶的纯度和结晶产量都有很大的影响，以前做过甾体的重结晶，较常使用的是甲醇。

2.重结晶的手法也很重要，这个需要多加练习，我的导师在这方面实在是不得不佩服，手法非常高明，在长期的结晶中，每个人都有自己的一套方法，这对每个人来说都是一个资本阿。

可以这样说：重结晶技术不能简单称之为技术，应该称之为一门艺术。

不过可以建议大家，在20mg以上或者20mg左右的量均可以用柱层析的方法或者是薄层层析技术加以分离，又是可能损失会大一点，有时并不比重结晶得到的少。

Yjgzf l结晶关键在于溶剂的选择，特别是复合溶剂体系。

还有就是操作的仔细度。

本人有作一次结晶实验，总是得到粘状物，很惨。

可滴加少许甲醇，立刻就有结晶析出，但仍粘。

后来改为缓缓滴加，结晶效果就好了。

zhengzs两个方法:1 将样品用丙酮溶解,缓慢搅拌,然后用滴管滴加石油醚,当溶液由清亮变为不透亮时,停止滴加,缓慢搅拌过夜,一般能析出结晶.2 样品加石油醚然后加热回流,然后滴加丙酮.当溶液由浑浊变为澄清时,停止滴加,停止加热,室温放置.Johnsonking结晶过程的确是一门学问，国内在结晶方面专家首推天津大学化工学院的王静康院士。

关于这方面的理论书籍不少，但是真正具体到每一类物质或每个物质，他们又不完全相同。

共性的东西可能是理论上的，具体到每一类化合物的结晶过程的讨论可能对大家最有帮助。

溶剂的选择（单一或复合）、结晶温度，搅拌速度，搅拌方式，过饱和度的选择，养晶的时间，溶媒滴加的方式和速率等等，另外，在溶解、析晶、养晶这些过程中，上述温度、搅拌速度、时间多少、加入方式和速度还不完全一样。

所以诸多因素叠加在一起，更是觉得难度大。

一般说来，先应该选择主要的条件，使结晶过程能够进行下去，得到晶体，然后再优化上述条件。

条件成熟后，才能进行中试和生产。

如果是进行理论研究可能着重点就不一样了。

如果是搞应用研究，那么溶剂相对来说不难选择，关键点在于使用这种溶剂能否找到过饱和点，过饱和点区间是不是好控制。

如果过饱和点不好选，或过饱和度不够，很难析晶，更别提养晶了。

这时可能要考虑复合溶媒，调整过饱和区间。

所以我认为结晶过程最主要的是析晶过程，这时候各个条件的控制最为重要。

控制好析晶过程，结晶过程大概完成60%。

养晶过程相对来说好控制一些，主要是按照优化参数，控制好条件，一般问题不大，放大过程中也基本不会出问题。

如果搞基础研究，物性还不是很清楚，结晶过程的研究可能花费的时间，精力较大。

但一旦把整个过程搞明白，还是很有价值的。

Tianentmenlujianwei :我们所做的一个样品，基本上找不到重结晶的单一溶剂，如果用复合溶剂，比如说丙酮／乙醚，用适量的丙酮溶解后，缓慢的用滴管加入乙醚，到达一定程度后会有白色的粉末状的物体析出，但是抽滤后会发现滤纸上留下的是黏稠状的东西，抽干之后将样品碾碎也是白色粉末状物质，同时发现它的液相纯度并不高，请问这是什么原因呢？请高手指点一下！这样的情况很正常，只是你所得到的是无序的絮状沉淀，而不是结晶，没有晶体原本具备的规则晶形排列，复合溶剂也可以得到晶体，当出现白色絮状沉淀的时候，再放在水浴上加热，如果沉淀溶解了，便可放置等待结晶；如果不溶解，再缓慢滴加丙酮，待刚好溶解，即可放置析晶。

溶媒结晶piaozhisong溶媒结晶指的是原料药最后纯化的方法。

比如说对于头孢类原料药，如果注明溶媒结晶就是指原料药最后的纯化步骤是通过溶解度的差异（比如药物在同一种溶剂中由于温差带来的溶解度变化；或者由于混合溶剂中的溶剂比例改变带来的极性差异引起的溶解度变化），先将原料药制成溶液，再调节以上性质使之析出（比如说先将原料药溶于水，再向其中加入有机溶剂，使得药物溶解度变小而析出），这样的纯化手段称之为溶媒结晶。

溶媒结晶能够去除较多的杂质，尤其是结构相似的杂质，对结晶纯化原理熟悉的人都可以理解，因为结晶过程中母液里杂质的含量远高于初始状态，因此产品纯度一般相对于普通纯化方法（例如下面的冻干法）要高，同时收率也略低，因此溶媒结晶原料比冻干原料价格高。
