变压器零序电流差动保护

变压器差动保护的四种补偿方式简述变压器差动保护主要考虑幅值补偿和角度补偿。

幅值补偿比较简单，采用标幺化即可处理。

角度的补偿除了考虑角度的问题，对于变压器星形接线侧，若是星形中性点接地，则还需要考虑区外接地时，流过差动CT的零序电流消除问题。

变压器角度补偿有四种方式，以变压器是Y/△-11接线方式为列，简单介绍一下：1、星形侧采用相电流，角形侧采用相电流采用这种方式，则变压器角形侧的相CT要安装在三角形里面，这样高、低压侧同相的电流角度相同。

若变压器星形侧中性点接地，区外故障时高、低压侧同时含有零序电流。

差动不会误动。

2、星形侧采用线电流，角形侧采用相电流这种方式，角形侧相CT安装在三角形外，角形侧相电流不含零序电流。

高压侧采用线电流来补偿30度。

由于高压侧采用了线电流，所以电流中的零序电流也被消除掉了，差动不会误动，不用考虑变压器中性点是否接地。

3、星形侧采用相电流，角形侧采用线电流（补偿零序电流根据星形侧电流计算）这种方式下就需要考虑星形侧零序电流对差动的影响。

若变压器中性点不接地，则不用考虑零序电流影响，星形侧采用相电流，角形侧采用线电流。

若变压器中性点接地，则星形侧电流用相电流减去计算的零序电流，角形侧采用线电流。

4、星形侧采用相电流，角形侧采用线电流(补偿零序电流来自变压器中心点CT) 这种方式下就需要考虑星形侧零序电流对差动的影响。

若变压器中性点不接地，则不用考虑零序电流影响，星形侧采用相电流，角形侧采用线电流。

若变压器中性点接地，则星形侧电流用相电流减去中性点零序电流，角形侧采用线电流。

由于不同的补偿方式，目前各个保护厂家的变压器差动保护也有所不同。

1、星形侧采用相电流，角形侧采用相电流这种方式的角形侧CT安装困难，实际项目很少使用此种方式。

2、星形侧采用线电流，角形侧采用相电流采用此种补偿方式的厂家最多，南瑞、许继、SEL、PMC等都采用此种方式。

3、星形侧采用相电流，角形侧采用线电流（补偿零序电流根据星形侧电流计算）西门子保护可以选择采用这种方式，若变压器中性点是接地的，则西门子保护设置时必须设置高压星形侧是接地方式，同时零序电流设置成来自计算零序。

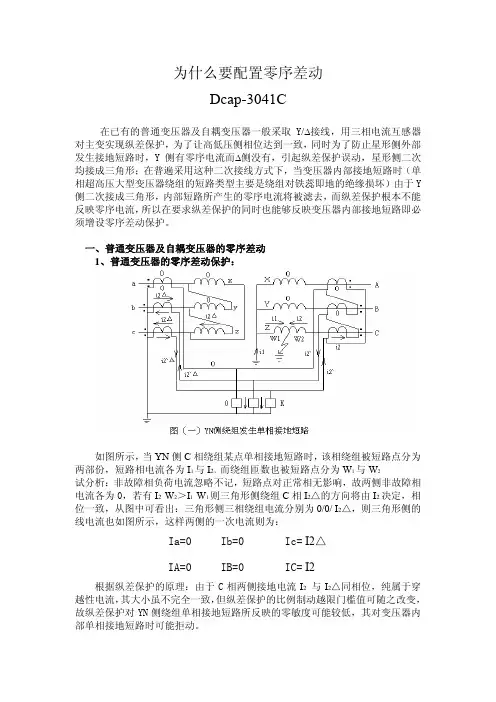

为什么要配置零序差动Dcap-3041C在已有的普通变压器及自耦变压器一般采取Y/∆接线，用三相电流互感器对主变实现纵差保护，为了让高低压侧相位达到一致，同时为了防止星形侧外部发生接地短路时，Y侧有零序电流而∆侧没有，引起纵差保护误动，星形侧二次均接成三角形；在普遍采用这种二次接线方式下，当变压器内部接地短路时（单相超高压大型变压器绕组的短路类型主要是绕组对铁蕊即地的绝缘损坏）由于Y 侧二次接成三角形，内部短路所产生的零序电流将被滤去，而纵差保护根本不能反映零序电流，所以在要求纵差保护的同时也能够反映变压器内部接地短路即必须增设零序差动保护。

一、普通变压器及自耦变压器的零序差动1、普通变压器的零序差动保护：如图所示，当YN侧C相绕组某点单相接地短路时，该相绕组被短路点分为两部份，短路相电流各为I1与I2，而绕组匝数也被短路点分为W1与W2试分析：非故障相负荷电流忽略不记，短路点对正常相无影响，故两侧非故障相电流各为0，若有I2 W2＞I1 W1则三角形侧绕组C相I2△的方向将由I2决定，相位一致，从图中可看出：三角形侧三相绕组电流分别为0/0/ I2△，则三角形侧的线电流也如图所示，这样两侧的一次电流则为：Ia=0 Ib=0 Ic= I2△IA=0 IB=0 IC= I2根据纵差保护的原理：由于C相两侧接地电流I2与I2△同相位，纯属于穿越性电流，其大小虽不完全一致，但纵差保护的比例制动越限门槛值可随之改变，故纵差保护对YN侧绕组单相接地短路所反映的零敏度可能较低，其对变压器内部单相接地短路时可能拒动。

2、自耦变压器的零序差动保护：首先，纵差保护接线按常规变压器接成Y/Y/△形式，其二次Y形侧均接成三角形，自耦变又是共一个地，前面所述单相绕组接地所产生的零序电流可被滤去，所以这种差动保护对变压器内部接地短路可能拒动。

对于高中压侧中性点均直接接地的自耦变压器，其主要故障为单相接地。

如下图所示：在结构相同/高在压变比相同的情况下，自耦变压器的标准容量等于普通变压器的额定容量则自耦变压器高中压间的短路电抗为普通变的1-（1/K）倍，K为高中压变比,这是因为中压侧短路，高压侧加电压只作用在串联绕组（W1-W2）上，普通变压器高压侧加电压却作用在全部原边绕组W1上，两者的副边绕组均为W2，匝数比（W1－W2）／W1=1－（1／K），而漏电抗与匝数一次方成正比，所以两者高中压间漏抗之比为1－（1／K）倍，由此可知，自耦变压器高中压侧短路电流大。

自耦变压器零序差动保护问题0引言在超高压电力系统中，自耦变压器因体积小、效率高、用材省等优点而得到了广泛应用。

在为自耦变压器配置保护时，其相间差动保护、匝间保护、瓦斯保护及相间后备保护与普通变压器基本相同，一般不需作特殊考虑，但其零序保护及过负荷保护却有着不同于普通变压器保护的特点。

对于过负荷保护，曾有许多专家及工程技术人员进行过大量的论述［1］，本文将主要讨论自耦变压器的零序差动保护。

众所周知，自耦变压器与普通变压器的功率传递方式不尽相同，在普通变压器中，高、中压线圈之间没有电的联系，全部是由电磁感应的作用进行功率传递的，而在自耦变压器中，高、中压线圈之间有电的联系，其功率传递除一部分是靠电磁感应的作用外，另一部分则是靠电的直接传导传递的；并且由自耦变压器的原理、结构所定，其高、中压侧的中性点必须连在一起，且同时接地。

这是自耦变压器与普通变压器的主要差异［2］。

在超高压系统中，大多数大容量的自耦变压器都是分相式。

显而易见，对于分相式的自耦变压器而言，其内部发生接地故障的概率远大于相间故障，因此，对于自耦变压器的接地故障必须有高可靠系数的零序保护。

1自耦变压器单相接地故障时的电流分析为了更清楚地说明自耦变压器的特殊性，首先可以利用图1中500 kV/220 kV自耦变压器作为原型，对其中压侧、高压侧发生区外接地故障时的零序电流分布进行分析。

图1 自耦压器主接线图Fig.1 Connection diagram of autotransformera.当自耦变压器的中压侧发生区外接地故障时，对折合到中压侧的零序等效电路(如图2)进行分析，可以得到式(1)、式(2)。

图2自耦变压器中压侧区外单相短路电流分析Fig.2Current analysis of autotransformerwhen single phase ground fault occurs outsideof the protected zone at medium voltage side(1)(2) 其中nGZ=U G/U Z，为自耦变压器高、中压变比；Z0为中压侧(短路点)的零序电流；ZX为中性点提供的零序电流；GG0为自耦变压器公共绕组中的零序电流；G0为自耦变压器高压侧零序电流；G0′为折合到中压侧的高压侧零序电流；XG0，XD0分别为自耦变压器高、低压侧的零序电抗；XSM0为自耦变压器高压侧的系统零序阻抗。

主变差动保护的基本原理主变差动保护是一种用于保护电力系统主变压器的重要保护装置。

它通过检测主变两侧电流的差值，判断主变压器是否发生故障，并根据判断结果进行相应的保护动作。

主变差动保护具有灵敏、可靠、快速等特点，是保护主变压器安全运行的主要手段之一。

主变差动保护的基本原理如下：1.差动电流原理：主变差动保护是基于差动电流原理工作的。

在正常情况下，主变两侧的电流应当是相等的，即差动电流为零。

而当主变发生故障时，例如短路、接地等，主变两侧的电流就会发生不平衡，即出现差动电流。

2.电流传感器：主变差动保护装置通过电流传感器获取主变两侧的电流信息，这些电流传感器通常是电流互感器。

主变差动保护通常使用两个电流传感器，分别连接到主变两侧的线路上。

3.电流比较：主变差动保护对两侧电流进行比较，以判断是否发生故障。

通常，差动保护器会对两侧电流进行相位和幅值的比较。

如果主变两侧电流相等，没有差动电流，差动保护器则认为主变正常；而如果主变两侧电流不相等，存在差动电流，差动保护器则判断主变发生故障。

4.差动保护动作：当差动保护器判断主变发生故障时，它会触发保护动作，以隔离故障点并保护主变。

差动保护器的保护动作通常通过输出一个或多个触发信号来实现，触发信号可以用来操作断路器、闸刀等设备。

5.可靠性增强技术：为了提高主变差动保护的可靠性，常常采用一些增强技术。

例如，差动保护器可以通过设置延时、滞后等功能来抑制瞬时故障误动作。

此外，还可以使用同步电流补偿、零序电流补偿等技术来提高保护的精度和可靠性。

总结起来，主变差动保护通过检测主变两侧电流的差异，来判断主变是否发生故障，并触发相应的保护动作。

它具有灵敏、可靠的特点，是保护主变压器运行安全的重要手段之一。

同时，通过采用增强技术，可以进一步提高保护的可靠性和精度。

专业答辩题1、变压器装设哪些保护？答：①重瓦斯、轻瓦斯保护。

②纵联差动和电流速断保护。

③过电流保护。

④零序保护。

⑤过负荷保护。

2、油短路器控制回路中，红、绿灯为什么都要串一个电阻？直流电源监视灯为什么也串联一个电阻？答；油短路器控制回路中串联电阻的目的是为了防止灯座处短路造成开关误跳、误合。

直流电源监视灯串联电阻是为了防止灯丝、灯座短接造成直流短路和防止烧毁电源监视灯。

3、变压器铁芯是否需要接地？允许几点接地？为什么？答：为防止变压器在运行中或试验时，由于静电感应作用在铁芯上产生悬浮感应电位，造成铁芯对地放电，所以铁芯必须可靠接地，且只允许一点接地，如果有两点或两点以上接地，则接地点之间可能形成闭合回路，当主磁通穿过此闭合回路时，就会在其中产生循环电流，造成局部过热事故。

4、三相异步电动机启动时，如果电源一相断线，电机能否启动？有何现象？如果在运行中一相断线，电机是否继续运转？有何不良结果？答：（1）三相异步电动机电源一相断线，电机将无法启动；其现象：转子左右摆动，有强烈的嗡嗡声，断线相电流无指示，其它两相升高。

（2）运行中一相断线，电动机仍能继续运转，但转速降低，电流增大，其运行的两相绕组中电流增大到√3Ue，该电流大于一般的过负荷电流，小于短路电流，熔丝不熔断，继电保护也不动作。

因此，缺相运行，如不及时发现并停止，将造成电机过热而烧毁。

5、分析异步电动机整体过热和局部过热的原因。

答：异步电动机整体过热和局部过热的原因有以下几种可能：（1）电机过载，三相电流偏大；（2）拖动机械卡阻；（3）电源电压过低或过高；（4）定子和转子在运转中相摩擦；（5）定子绕组有短路故障；6、两台变压器并联运行的条件？答：（1）并联变压器的高压和低压边的额定电压即变压比相同；允许偏差5%；（2）短路电压即阻抗百分比相等。

允许偏差±10%；（3）连接组别相同；一般情况下，最大和最小变压器容量之比不超过3︰1；7、变压器油面不正常，如何处理？答：（1）油面上升，主要是温度上升引起的，针对温度上升情况进行处理。

零序电压：正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

1）求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。

最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。

2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A 相向量的幅值按相差120度的方法分别画出B、C两相。

这就得出了正序分量。

3）求负序分量：注意原向量图的处理方法与求正序时不一样。

A相的不动，B相顺时针转120度，C 相逆时针转120度，因此得到新的向量图。

下面的方法就与正序时一样了。

通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。

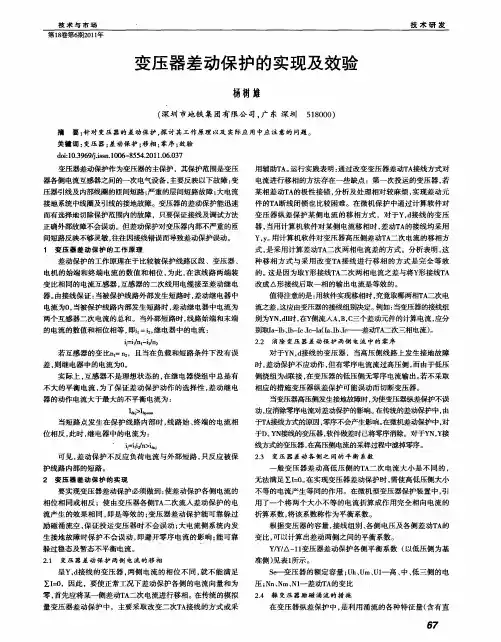

变压器差动保护一、差动保护原理变压器差动保护的动作原理与线路纵差动保护相同，通过比较变压器两侧电 流的大小和相位决定保护是否动作，单相原理接线图如图4-4所示。

三绕组变压 器的差动保护，其原理与图4-4相类似，只是将三侧的“和电流”接人差动继电 器KD ，这里不再赘述。

电力系统中，变压器通常采用Y ，dll 接线方式，两侧线电流的相位相差300。

如果将变压器两侧同名相的线电流经过电流互感器变换后，直接接入保护的差动 回路，即使两个电流互感器的变比选择合适，使其二次电流数值相等，即I ，= I'，1 2流入差动继电器的电流也不等于零，因此在电流互感器二次采用相位补偿接线和 幅值调整。

具体为变压器星形侧的三个电流互感器二次绕组采用三角形接线(自 然消除了零序电流的影响)，变压器三角侧的三个电流互感器二次绕组采用星形 接线，将引入差动继电器的电流校正为同相位；同时，二次绕组采用三角形接线 的电流互感器变比调整为原来的倍。

微型机变压器差动保护，可以通过软件 计算实现相位校正。

1. 变压器正常运行或外部故障根据图4-4(a)所示电流分布，此时流入差动继电器KD 的电流是变压器两侧 电流的二次值相量之差，适当选择电流互感器1TA 和2TA 的变比，再经过相位补 偿接线和幅值调整，实际流人差动继电器的电流为不平衡电流，继电器不会动作， 差动保护不动作。

此时流人差动继电器的电流为式中 n 1TA ——电流互感器1TA 、2TA 的变比；、油—一流人差动继电器的不平衡电流。

2. 变压器内部故障IKD I /—1— — ―2— n iTA^TA =I unb (4—1)根据图4-4（b ）所示电流分布，此时流人差动继电器KD 的电流是变压器两侧 电流的二次值相量之和，使继电器动作，差动保护动作。

此时流人差动继电器的 电流为如果变压器只有一侧电源，则只有该侧的电流互感器二次电流流人差动继电 器；如果变压器两侧有电源，则两侧的电流互感器二次电流都流入差动继电器， 且数值相加。

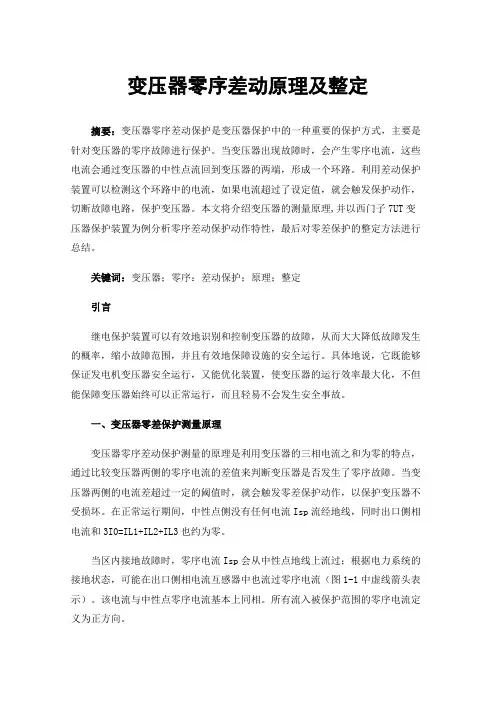

变压器零序差动原理及整定摘要：变压器零序差动保护是变压器保护中的一种重要的保护方式，主要是针对变压器的零序故障进行保护。

当变压器出现故障时，会产生零序电流，这些电流会通过变压器的中性点流回到变压器的两端，形成一个环路。

利用差动保护装置可以检测这个环路中的电流，如果电流超过了设定值，就会触发保护动作，切断故障电路，保护变压器。

本文将介绍变压器的测量原理,并以西门子7UT变压器保护装置为例分析零序差动保护动作特性，最后对零差保护的整定方法进行总结。

关键词：变压器；零序：差动保护；原理；整定引言继电保护装置可以有效地识别和控制变压器的故障，从而大大降低故障发生的概率，缩小故障范围，并且有效地保障设施的安全运行。

具体地说，它既能够保证发电机变压器安全运行，又能优化装置，使变压器的运行效率最大化，不但能保障变压器始终可以正常运行，而且轻易不会发生安全事故。

一、变压器零差保护测量原理变压器零序差动保护测量的原理是利用变压器的三相电流之和为零的特点，通过比较变压器两侧的零序电流的差值来判断变压器是否发生了零序故障。

当变压器两侧的电流差超过一定的阈值时，就会触发零差保护动作，以保护变压器不受损坏。

在正常运行期间，中性点侧没有任何电流Isp流经地线，同时出口侧相电流和3I0=IL1+IL2+IL3也约为零。

当区内接地故障时，零序电流Isp会从中性点地线上流过；根据电力系统的接地状态，可能在出口侧相电流互感器中也流过零序电流（图1-1中虚线箭头表示）。

该电流与中性点零序电流基本上同相。

所有流入被保护范围的零序电流定义为正方向。

图1 变压器区内单相接地时电流分布示意图当区外接地故障时（如图2），零序电流Isp从中性点地线上流过；此时出口侧的电流互感器也会有相同幅值的零序电流3I0流过。

由于所有流入被保护范围的零序电流定义为正方向，因此该零序电流与中性点零序电流Isp相位相反。

图2 变压器区外单相接地时电流分布示意图我们注意到，在区域外非接地故障的情况下产生的穿越性大电流可能导致各相电流变压器出现不同程度的饱和度，以此感应产生自产零序电流，这个零序电流看似区内接地故障电流。

第四节 变压器零序差动保护1.概述通常的差动保护用在N Y ，d 接线的三项变压器，当N Y 侧单相接地短路时灵敏度不高，故提出零序差动保护方案。

单相式超高压大型变压器绕组的短路类型主要是绕组对铁芯(即地)地绝缘损坏，即单相接地短路，相间短路(指箱内故障)可能性极小，因此认真对待变压器绕组地单相短路故障保护，十分必要。

2.原理2.1 普通变压器的零序差动保护先看图1(a)所示N Y ，d 变压器，N Y 侧电源断开，该侧发生金属性单相接地短路，短路点距中性点的长度占全绕组总长的%α，电流Y I 和∆I 如图所示，变压器的电抗为0.10，∆侧接于无穷大电源。

变压器差动保护的电流互感器二次接线为常规方式(即变压器Y 接，互感器二次侧∆接；变压器∆接，互感器二次侧Y 接)。

输入变压器差动保护的电流是∆I ，当短路点靠近中性点时，即0→α，电流0→∆I ，注意到∆I 中只有正、负序分量，不包含零序分量，所以∆I 总是小于Y I ，使通常的差动保护灵敏度不高且有动作死区。

再看图1(b)的两侧电源N Y ，d 变压器，单相接地短路将Y 绕组分为两部分(1W 和2W )，各自流过电流1Y I 和2Y I ，如果有1Y I 1W >2Y I 2W ，则∆I 的正向将如图所示，这时1Y I 和∆I 将呈现穿越特性，通常的差动保护灵敏度低，或者根本不动作。

对于上述单相短路灵敏度低的问题，如果在N Y 侧三相电流互感器二次侧接成零序滤过器方式，再与中性点互感器二次组成差动接线，就构成了变压器的接地零序差动保护。

这种零序差动保护，无论图1(a)或(b)，都能反应全部短路电流Y I (=1Y I 和2Y I )，灵敏度大大提高。

2.2 自耦变压器的零序差动保护按照相间短路差动保护互感器二次侧接线惯例，自耦变压器高中压侧电流互感器二次必为∆接线，差动继电器中不流过零序电流，所以这种差动保护对接地短路的灵敏度低，而对中高压侧中性点均直接接地的自耦变压器，单相接地是其主要故障形式之一，加装零序差动保护将提高自耦变压器内部接地短路的灵敏度。

变压器差动保护问题分析及措施【摘要】在电力系统中电力变压器是十分重要和必不可少的设备。

它的故障将会给系统的正常供电和安全运行带来严重的后果，因此，变压器主保护：差动保护的正确动作至关重要。

为提高差动保护正确动作率，我们还要在工作中总结问题，分析问题，并提出改进措施，提高电网的安全运行。

【关键词】变压器；差动保护按差动原理构成的继电保护装置具有动作速度快，灵敏度高，不受外部短路影响，不受系统振荡影响等优点。

因而差动原理在构成继电保护装置上得到了广泛的应用。

当差动原理用于保护变压器时，需要解决在构成其他设备差动保护时，也会遇到一些特殊的问题，本文分析了一些问题及改进措施。

1.变压器纵差保护问题分析与措施变压器的高、低压侧是通过电磁联系的，故仅在电源的一侧存在励磁电流，它通过电流互感器构成差回路中不平衡电流的一部分。

在正常运行情况下，其值很小，小于变压器额定电流的3%。

当发生外部短路故障时，由于电源侧母线电压降低，励磁电流更小，因此，在这些情况下的不平衡电流对差动保护的影响一般可以不必考虑。

但在变压器空载投入电源或外部故障切除后电压恢复过程中，则会出现励磁涌流。

特别是在电压过零时刻合闸时，变压器铁芯中的磁通急剧增大，使铁芯瞬间饱和，这时出现数值很大的冲击励磁电流(可达5～10倍的额定电流)，通常称为励磁涌流。

图1为一500kV变压器合闸时励磁涌流的电流波形图（由RCS-978所录，也就是说从电流互感器二次所见到的波形）。

由图可见，励磁涌流IE中含有大量的非周期分量与高次谐波，因此励磁涌流已不是正弦波，且可能在最初瞬间完全偏于时间轴的一侧。

励磁涌流的大小和衰减速度，与合闸瞬间外加电压的相位、铁芯中剩磁的大小和方向、电源容量、变压器的容量及铁芯材料等因素有关。

对于单相的双绕组变压器，在其它条件相同的情况下，当电压瞬时值过零时合闸，励磁电流最大；如果在电压瞬间值最大时合闸，则不会出现励磁涌流，而只有正常的励磁电流。

变压器保护变压器的保护有：瓦斯保护、差动保护、过电流保护、复合电压启动的过电流保护、低电压起动的过电流保护、零序接地保护。

1.瓦斯保护：是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。

当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，从油箱向油枕流动，其强烈程度随故障的严重程度不同而不同，反应这种气流与油流而动作的保护称为瓦斯保护，也叫气体保护。

在气体保护继电器内，上部是一个密封的浮筒，下部是一块金属档板，两者都装有密封的水银接点。

浮筒和档板可以围绕各自的轴旋转。

在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位臵，水银接点断开；档板则由于本身重量而下垂，其水银接点也是断开的。

当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于气体继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。

重瓦斯动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。

气体继电器有浮筒式、档板式、开口杯式等不同型号。

目前大多采用QJ-80型继电器，其信号回路接上开口杯，跳闸回路接下档板。

所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合，光字牌灯亮。

瓦斯保护是变压器的主要保护，它可以反映油箱内的一切故障。

包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。

瓦斯保护动作迅速、灵敏可靠而且结构简单。

第35卷第8期继电器Vol.35 No.8 2007年4月16日 RELAY Apr.16, 2007自耦变压器零差保护二次接线正确性判断杨晓望，刘花菊，王亚迎(西安供电局,陕西 西安 710032)摘要：330 kV及以上超高压大容量自耦变压器常配有零序电流差动保护,以提高接地故障时保护动作的灵敏性。

对一座330 kV 变电站的360 MVA自耦变压器在空载投运时和用中压侧开关向110 kV母线充电时，微机保护记录的采样值及波形数据进行分析，阐明了零序电流差动保护用工作电压和负荷电流检验其电流二次接线正确性的方法。

该变压器保护投运至今已经受了多次区外故障的考验，该方法具有一定的工程实用价值。

关键词:自耦变； 零差保护； 二次接线； 判断Judging the CT secondary circuit of zero-sequence differential current for autotransformerYANG Xiao-wang, LIU Hua-ju, WANG Ya-ying(Xi’an Power Supply Company, Xi’an 710032,China)Abstract: To enhance the sensitivity of ground fault proteftion, 330 kV and its above EHV large capacity autotransformers are equipped with aero-sequence current differential protection.This paper analyses the sample values and wave record when autotransformer no-load operates and 110 kV bus charges. It proposes working voltage of zero-sequence differential protection and its secondary connection′s testing way. This transformer has survived many external fault, which shows that the method is practical. Key words: autotransformers； differential protection； secondary connection； judgment中图分类号：TM77 文献标识码： B 文章编号： 1003-4897(2007)08-0066-040 引言电力变压器是电力系统中十分重要的电气设备，它如果发生故障将给供电和系统的安全运行带来严重的后果。

变压器差动保护动作分析作者：刘晓明来源：《科学导报·科学工程与电力》2019年第21期【摘 ;要】在电力系统中，变压器是最为常见的、重要的元件之一，如果发生故障将会影响电网的稳定性、供电的可靠性。

因此在建设电力系统的过程中，需要根据变压器的重要程度以及容量等多种因素，将适当的继电保护装置安装在其中。

本文将简单介绍变压器的故障类型、保护配置及基本原理，分析差动保护动作、误动作的原因及处理措施，以提高变压器运行的稳定性。

【关键词】变压器;差动保护;动作;误动作1 变压器的故障类型1.1油箱外故障：引出线的相间短路;绝缘套管闪络或破坏;引出线通过外壳发生的单相接地故障。

1.2油箱内故障：各相绕组之间的匝间短路;单相绕组部分线匝之间的匝间短路;单相绕组或引出线通过外壳发生的单相接地故障。

1.3变压器的不正常运行状态：由于变压器外部相间短路引起的过电流和外部接地引起的中性点过电流、过电压;由于负荷超过额定容量引起的过负荷以及由于漏油等原因而引起的油面降低。

对于变压器来说，这些故障都是十分危险的，特别是油箱内故障时将产生巨大热量，引起绝缘物质的剧烈气化，从而引起爆炸。

2变压器保护配置及基本原理2.1差动保护变压器差动保护是按比较被保护的变压器各侧电流的数值和相位的原理实现的。

正常运行及外部故障时，流入差动继电器中的电流为零，区内故障时，流入差动继电器中的电流为变压器各侧流向短路点的短路电流二次值之和。

正常运行与外部故障时有很多因素使得流入差动继电器的电流不为零，该电流我们叫做不平衡电流，为了保证选择性，差动继电器动作电流应按躲过外部故障时出现的最大不平衡电流来整定[1]。

变压器差动保护的保护范围，是变压器各侧的电流互感器之间的一次连接部分。

2.2瓦斯保护瓦斯保护是变压器内部故障的主保护。

当油浸式变压器的内部发生故障时，由于电弧作用使变压器油及绝缘材料分解并产生大量的气体，从油箱向油枕流动，其强烈程度随故障的严重程度不同而不同，瓦斯保护就是利用这种气体或液体流动而实现的保护。
