4.4.21幕墙打胶作业指导书

幕墙施工作业指导书一、适用范围：隐框玻璃幕墙、悬挂式全玻璃幕墙及金属板幕墙的施工作业。

二、隐框玻璃幕墙施工要点：（一）施工工序：施工准备放线支座安装防雷、防火处理面板制作、养护面板安装打密封胶收边、收口处理清洁交工验收。

（二）施工准备：1、了解施工现场，检查预埋件位置、质量。

2、认真审阅施工图纸，编制施工组织方案。

3、编制材料计划及采购计划。

4、向班组进行详细的技术交底和安全交底。

（三）安装施工：1、构件加工制作：（1）一般规定：①严格按设计施工图进行构件的加工制作，必要时应对已建建筑物主体进行复测，及时调整幕墙的设计并及时修改设计施工图，合理安排组织幕墙构件的加工组装。

②使用的所有材料和附件，都必须有产品合格证，特别是主要部件，同安全有关的材料和附件，更要严格检查其质量，检查出厂时间、存放有效期，严禁使用不合格和过期材料。

③构件加工环境要求清洁、干燥、通风良好，室内温度控制在5~30℃之间。

④结构装配组合件应在生产车间制作，不得在现场进行。

硅酮结构密封胶应打注饱满。

⑤不得使用过期的硅酮结构密封胶和耐候硅酮密封胶。

（2）玻璃加工：①钢化、半钢化玻璃不允许在现场切割，按设计尺寸在工厂进行加工；热处理必须在玻璃切割、钻孔、挖槽等加工完毕后进行。

②玻璃切割后，边缘不应有明显的缺陷，经倒棱、倒角、磨边处理，以防止应力集中而发生破裂。

③玻璃加工应在专用的工作台上进行，工作台表面应平整，并有保护装置；在加工过程中注意保护，防止玻璃损伤和割伤操作者；加工后的玻璃要合理堆放，并做好标记，注明所用名称、尺寸、数量等。

（3）注胶：①应设置专门的注胶间，要求清洁无尘、无火种、通风，并备置必要的设备，使室内温度控制在5~30℃之间，相对湿度控制在35~75%之间。

②注胶处基材的清洁：ⅰ）清洁是保证隐框玻璃幕墙玻璃与铝型材粘结力的关键工序，也是隐框玻璃幕墙安全性、可靠性的主要技术措施之一；所有与注胶处有关的施工表面都必须清洗，保持清洁、无灰、无污、无油、干燥。

幕墙打胶作业指导书文件编号:版本号:受控状态:文件持有者:编制: 日期:审核: 日期: 批准: 日期:幕墙打胶作业指导书一、目的规范指导公司建筑幕墙打胶作业程序, 确保打胶质量。

二、范围公司各种建筑幕墙打胶作业活动现场三、职责a) 工程技术部负责编制《幕墙打胶作业指导书》, 发放至相关部门以指导幕墙打胶作业。

b) 幕墙车间负责按作业指导书对打胶操作人员进行培训并要求严格按作业指导书进操作。

c) 工程技术部负责对打胶机进行定期鉴定, 确保设备处于良好的状态。

四、工程程序4.1 操作人员资格打胶操作人员必须参加过岗位培训, 考核合格后持证上岗, 每年定期考核一次, 考核不合格取消上岗资格。

4.2 打胶机及配套工具的鉴定、维护由使用部门对打胶机进行日常维护、保养; 工程技术部每年对打胶机进行一次鉴定。

4.3 硅酮胶的选用4.3.1 必须获得硅酮胶的生产厂家、出厂日期、物理化学性能、试验证明, 保证不使用过期的硅酮胶。

4.3.2 必须获得硅酮胶的相容性试验报告。

所有将与结构胶相接触的隐框玻璃幕墙的零组件都必须具有与使用结构胶相容性良好的证明。

如无证明, 须送试样去结构胶生产厂家做相容性测试。

幕墙零组件与规定所使用的牌号的结构胶不相容时, 就须换掉与使用的结构不相容的零组件, 不相容的零组件严禁使用。

与结构胶相接触的零组件有:1、幕墙的玻璃板块;2、墙板的铝框架;3、间隔条( 双面带不干胶的泡沫塑料垫条) ;4、其它与所用的结构胶相接触的构件。

4.4玻璃及铝框的加工及组合、净化4.4.1玻璃的加工按工程设计要求的尺寸和数量切割玻璃, 玻璃边缘光滑倒角磨光或磨光倒园。

并经检验检查, 尺寸良好, 边缘光滑无缺口。

技术条件: 保持玻璃长宽尺寸容差±0.5～1mm, 对角线尺寸之差为 mm以上时, 应不大于2mm。

4.4.2框架型材加工按型材图纸长度加3mm切料( 竖料及横料) , 按图将型材两端切了45°角至按图纸长度为L+0.5mm, 并加工出固定角码的螺钉孔。

幕墙工程作业指导书单位: 中铁十局第八工程公司目录1.合用范围 02.作业准备 03.技术规定 04.施工程序 (1)5.施工规定 (1)6.劳动组织 (5)7.材料规定 (6)8.设备机具配置 (7)9.质量控制及检查 (8)10.安全及环保规定 (10)幕墙工程作业指导书1.合用范围合用于公司范围内民用建筑的现场组装式外框外露玻璃幕墙的安装（即重要承重骨架为垂直向的竖龙骨和水平向的次龙骨, 中间框内嵌入玻璃的构造型式）。

2.作业准备2.1内业技术准备作业指导书编制后, 应在开工前组织技术人员认真学习实行性施工组织设计, 阅读、审核施工图纸, 澄清有关技术问题, 熟悉规范和技术标准。

制定施工安全保证措施, 提出应急预案。

对施工人员进行技术交底, 对参与施工人员进行上岗前技术培训, 考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋、配齐生活、办公设施, 满足重要管理、技术人员进场生活、办公需要。

3.技术规定3.1幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙的安装必须符合设计规定, 安装必须牢固。

3.2主体结构与幕墙连接的各种预埋件, 应在主体结构施工时按设计规定埋设, 其数量、规格、位置和防腐在解决必须符合设计规定。

预埋件的位置误差应按设计规定进行复查。

当设计无明确规定期, 预埋件的标高偏差不大于10mm, 预埋件的位置偏差不大于20mm。

后置埋件应做现场拉拔强度检测。

3.3玻璃幕墙应作幕墙的抗风压性能、空气渗透性能、雨水渗透性能及平面变形性能检测。

4.施工程序安装各楼层紧固铁件→横竖龙骨装配→安装竖向主龙骨→安装横向次龙骨→安装镀锌钢板→安装保温防火矿棉→安装玻璃→安盖板及装饰压条→检查验收5.施工规定5.1施工准备玻璃幕墙近年来发展不久, 它不仅具有独特的艺术效果, 设计时要考虑建筑造型和建筑结构多方面的性能的规定, 如力学（强度、刚度及稳定性）、防水、隔热、气密、防火、抗震和避雷等性能, 这些性能与使用功能和人身安全都有着密切关系, 为此建设部和北京市建委均规定了: 凡是从事玻璃幕墙的设计、制作、安装公司, 必须通过市建委资质审查合格后, 方可进行加工制作和安装。

幕墙安装作业指导书1. 0 幕墙安装的准备工作：2. 1 构件的搬运、堆放、检验与校正：3. 1.1 构件搬运、吊装时，应避免碰撞、损坏和污染。

1.1.2 构件应按品种、规格堆放在特种架子或垫木上，在室外堆放时，应采取适当的保护措施。

1.1.3 构件出库均应进行检验与校正，构件应平直、规方，不得有变形，刮痕和污染。

对较小变形的构件，可进行调平校正，不合格的构件不得出库。

1.2 对施工机具的检查：安装幕墙用的施工机具，使用前必须进行严格检查，吊篮须作荷载试验和各种安全保护装置的运转试验；手电钻、电动改锥、焊钉枪等电动工具须作绝缘电压试验；手持玻璃吸盘和玻璃吸盘安装机，须检查吸附重量和吸附持续时间的试验。

1.3 防护用具的准备：施工人员须备有安全帽、安全带、工具袋，用以防止人员及物件的坠落。

1.4 对幕墙施工环境会造成严重污染的分项工程，否则应采取可靠的保护措施。

1. 5预埋件：幕墙与主体结构连接的预埋件，主体结构施工时按设计要求埋设，埋件应位置准确而牢固，埋件标高偏差不得大于10m m,埋件轴线与幕墙轴线，即与幕墙垂直方向的前后距离偏差不大于20mm, 幕墙平行方向的左右偏差不大于30mm。

2. 0安装工艺：2.1 幕墙安装的测量放线：2.1．1 幕墙分格轴线的测量放线应与主体结构的测量放线配合，对误差应进行控制，对误差应进行分配、消化，不使其积累。

2.1．2对于高层建筑的测量应在风力不大于 4 级的情况下进行，每天定时进行三次校核，以确保幕墙的垂直及立柱位置的正确。

2.2 幕墙立柱的安装：2.2.1 将立柱先与连接件连接，连接件再与主体预埋件连接，并进行调整、固定，按立柱轴线及标高位置，将立柱标高偏差调至不大于3mm轴线前后偏差调至不大于2mm左右方向偏差不大于3mm幕墙安装作业指导书共4页2. 2.2相邻两根立柱安装标高偏差不应大于3mm,同层立柱的最大标高偏差不应大于5mm,相邻两根立柱的距离偏差不应大于2mm。

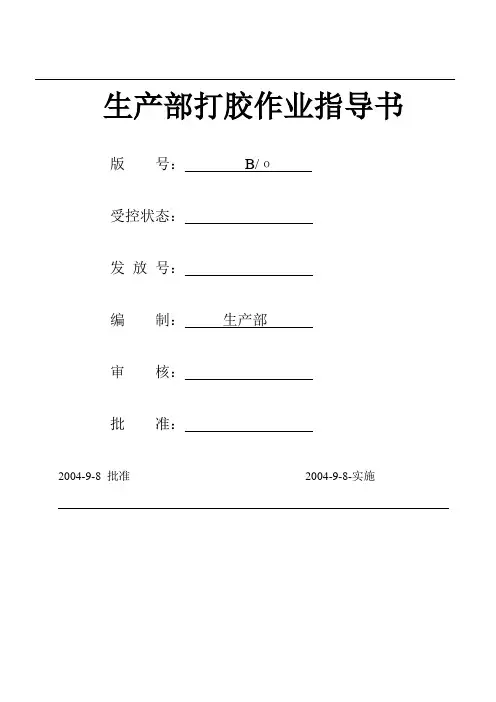

生产部打胶作业指导书版号：B/ο受控状态：发放号：编制：生产部审核：批准：2004-9-8 批准2004-9-8-实施幕墙注胶操作规程1、总则1.1根据JGJ102-2003《玻璃幕墙工程技术规范》编制本工艺。

1.2本工艺规定了隐框幕墙组件制作的施工工艺和检验规则，适用于隐框、半隐框玻璃幕墙组件的制作。

1.3组织措施和责任人：1.3.1在打胶前，按工程项目由技术负责人依据技术规范和检验标准编制相应的作业方案，并对操作人员进行技术交底、填写好《技术交底记录》后,方可进行施工。

1.3.2在整个打胶过程中由技术负责人全面负责技术、检验、控制工作，其余作业人员必须听从负责人的安排，认真按照指导书进行操作。

2施工工艺2.1框架制作2.1.1按图样和料单检查框料尺寸。

2.1.2按图样将连接片、框料组成框。

检查：按图样检查首件框料尺寸及偏差，首检合格后，方可批量制作。

框料尺寸及偏差2.2注胶前准备2.2.1持证上岗凡幕墙组件制作人员均应经过专门培训，必须考核合格后，方能持证上岗。

2.2.2检查设备注胶机、各类仪表必须完好，胶枪擦拭干净，运转各部位处于良好工作状态。

2.2.3检查材料a、结构玻璃板块组件所用材料，均须符合《隐框玻璃工程技术规范》规定，并有出厂合格证。

b、结构胶必须有与所有接触材料的粘拉力及相容性试验的合格报告，并应有物理耐用年限和质量保证书。

c、结构胶必须有出厂日期、批号，其贮存有效期应大于等于9个月，严禁使用过期胶。

d、玻璃边缘必须磨边。

磨边尺寸在图样未注明时按0.6*45°磨边。

2.2.4熟悉节点图样和工艺资料。

图样上结构胶粘接宽度不得小于7mm，不得大于25mm；厚度不应小于6mm，也不得大于12mm。

2.3净化2.3.1为保证粘接强度，被粘接表面必须达到洁净、干燥，无任何水份、油污和尘埃等污物。

2.3.2净化材料a、油性污渍：用甲、乙酮酸或二甲苯；b、非油性污渍：用异丙醇和水各50%的混合溶剂；c、抹布：不脱色、不掉绒、洁净、干燥的棉布。

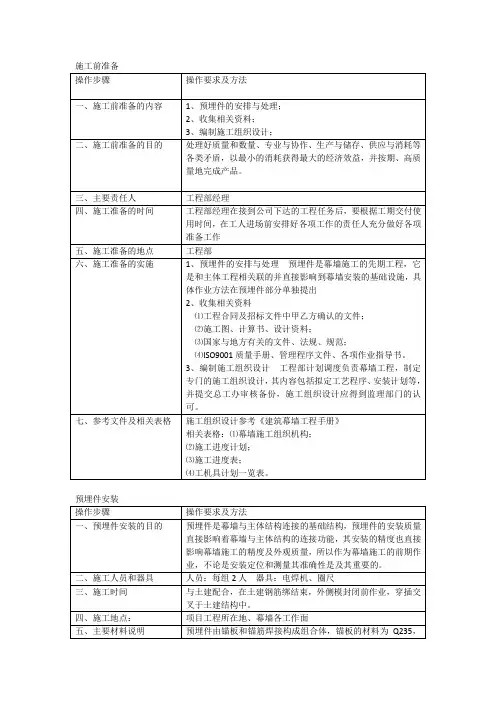

施工前准备预埋件安装连接件安装层高及横梁测量定位放线防火隔断板安装全玻璃幕墙安装施工NO-18操作步骤操作要求及方法一、说明全玻璃幕墙是幕墙结构的一种，由于整个墙体主要是由玻璃构建而成，使室内外在视觉上成为一个空间，通透效果好，所以在安装施工上也形成了其独立性。

二、人员、工具配备按施工组织设计程序安排三、时间安排按施工组织设计程序安排四、地点幕墙施工地五、主要材料说明面玻璃：墙体的主面玻璃，面玻璃由大板玻璃组成，高度方向由整张玻璃安装，由下部支撑也称落地玻璃肋玻璃：墙体的主面玻璃由于受风荷载等外力影响，造成结构的不稳定性，为了加强其强度，在主面玻璃的接缝处与其成90°方向上安装的整块玻璃。

支承钢结构：玻璃的定位装置。

高度不大于5m时，可采用下部支承（包括地槽、垫块等），当高度大于5m时，由上部悬挂支承（包括悬挂钢结构、吊具、天槽等）和下部支承（包括地槽、垫块等）组成。

六、工艺流程说明放线定位上部承重钢结构安装下部和侧面边框安装玻璃安装就位注密封胶表面清洁验收七、施工准备1、技术准备⑴技术资料的收集，现场土建设计资料收集和土建结构尺寸测量，还必须与自动旋转门、全玻门的单位配合，使幕墙的门上和门边都有可靠的收。

⑵设计和施工方案的确定，对玻璃幕墙进行设计分隔时，除考虑外形的均匀美观，还应注意尽量减少玻璃的规格型号。

2、材料机具准备⑴主要材料质量检查①玻璃尺寸规格是否正确，注意储存。

运输过程中有无受到损伤，发现有裂纹，崩边的玻璃决不能安装。

金属结构构件的材质是否符合要求，构件是否平直，加工尺寸精度，孔洞位置是否满足设计要求。

⑵主要施工机具检查①玻璃吊装和运输机具及设备的检查，特别是吊车的操作系统和电动吸盘的性能检查。

②各种电动和手动工具的检查。

③预埋件的位置与设计位置高度不大于10 ㎜，平面不大于20㎜。

⑶搭脚手架①放线和制作承重钢结构支架时，应搭建在幕墙玻璃的两侧。

②安装玻璃幕墙时应搭建在幕墙的内侧。

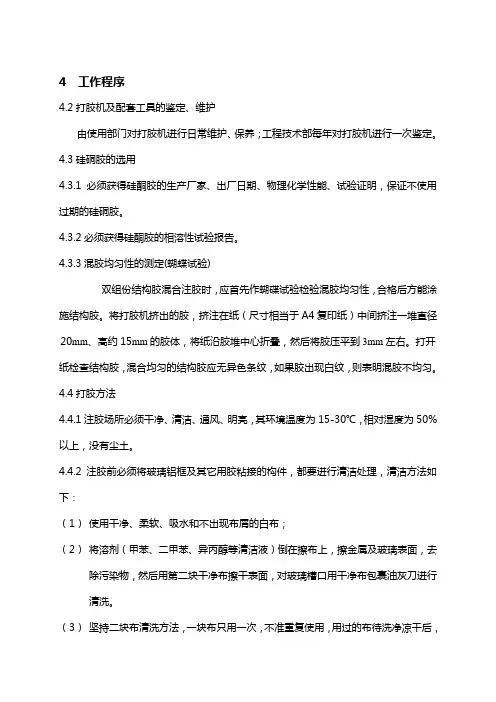

4 工作程序4.2打胶机及配套工具的鉴定、维护由使用部门对打胶机进行日常维护、保养；工程技术部每年对打胶机进行一次鉴定。

4.3硅硐胶的选用4.3.1必须获得硅酮胶的生产厂家、出厂日期、物理化学性能、试验证明，保证不使用过期的硅硐胶。

4.3.2必须获得硅酮胶的相溶性试验报告。

4.3.3混胶均匀性的测定(蝴蝶试验)双组份结构胶混合注胶时，应首先作蝴碟试验检验混胶均匀性，合格后方能涂施结构胶。

将打胶机挤出的胶，挤注在纸（尺寸相当于A4复印纸）中间挤注一堆直径20mm、高约15mm的胶体，将纸沿胶堆中心折叠，然后将胶压平到3mm左右。

打开纸检查结构胶，混合均匀的结构胶应无异色条纹，如果胶出现白纹，则表明混胶不均匀。

4.4打胶方法4.4.1注胶场所必须干净、清洁、通风、明亮，其环境温度为15-30℃，相对湿度为50%以上，没有尘土。

4.4.2注胶前必须将玻璃铝框及其它用胶粘接的构件，都要进行清洁处理，清洁方法如下：（1）使用干净、柔软、吸水和不出现布屑的白布；（2）将溶剂（甲苯、二甲苯、异丙醇等清洁液）倒在擦布上，擦金属及玻璃表面，去除污染物，然后用第二块干净布擦干表面，对玻璃槽口用干净布包裹油灰刀进行清洗。

（3）坚持二块布清洗方法，一块布只用一次，不准重复使用，用过的布待洗净凉干后，才许使用。

（4）擦洗的表面，必须在1小时内注胶，或先密封，当再污染时，应重新清洗。

（5）使用溶剂时，须看清标签上的注意事项，并应遵守。

使用存放溶剂的容器必须干净。

使用溶剂须注意安全，严禁烟火，工场要空气流通。

4.4.3注胶时，速度均匀地移动胶枪，胶轴中心必须与槽口中心保持一致，慢慢平移，将胶注满槽口，但不能使胶外溢、滴落。

4.4.4注胶完后，进行修正，简便方法可用空胶管尾部沿板块边缘夹角30度水平推进，使胶面光滑平整，胶面在48小时内不得触摸。

修正中不要用肥皂或洗衣粉等酸碱性溶液作清除剂，修正要一气哈成，达到完美。

4.4.5注胶结束，应进行充分固化。

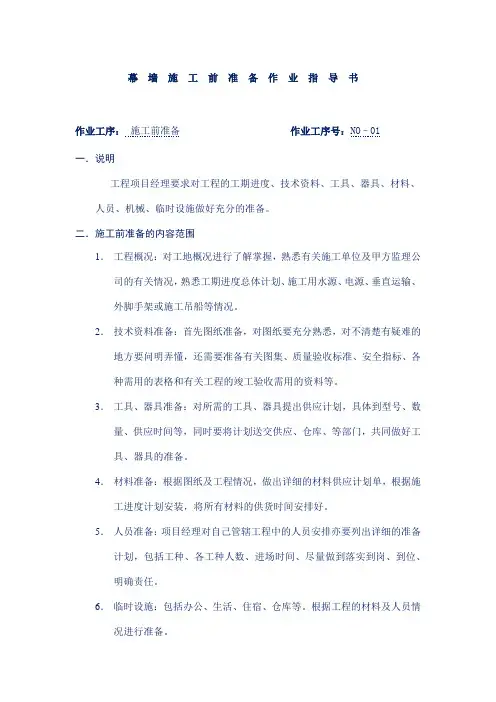

幕墙施工前准备作业指导书
作业工序：施工前准备作业工序号：NO–01
一．说明
工程项目经理要求对工程的工期进度、技术资料、工具、器具、材料、人员、机械、临时设施做好充分的准备。

二．施工前准备的内容范围
1．工程概况：对工地概况进行了解掌握，熟悉有关施工单位及甲方监理公司的有关情况，熟悉工期进度总体计划、施工用水源、电源、垂直运输、
外脚手架或施工吊船等情况。

2．技术资料准备：首先图纸准备，对图纸要充分熟悉，对不清楚有疑难的地方要问明弄懂，还需要准备有关图集、质量验收标准、安全指标、各
种需用的表格和有关工程的竣工验收需用的资料等。

3．工具、器具准备：对所需的工具、器具提出供应计划，具体到型号、数量、供应时间等，同时要将计划送交供应、仓库、等部门，共同做好工
具、器具的准备。

4．材料准备：根据图纸及工程情况，做出详细的材料供应计划单，根据施工进度计划安装，将所有材料的供货时间安排好。

5．人员准备：项目经理对自己管辖工程中的人员安排亦要列出详细的准备计划，包括工种、各工种人数、进场时间、尽量做到落实到岗、到位、
明确责任。

6．临时设施：包括办公、生活、住宿、仓库等。

根据工程的材料及人员情况进行准备。

7．施工组织计划准备：要对施工进度、质量进行行之有效的控制，必须做好详细的施工组织计划，施工组织计划准备得越细，落实得越充分，工
程的进度质量就能控制得越好。

三．管理重点
1．各种准备工作要落在实处，不能浮于表面。

2．准备工作落实到人，同时明确到具体人的责任。

3．落实与建筑公司的协作与配合工作。

幕墙施工作业指导书说明在对岚山西站幕墙施工前，应根据该工程每一种幕墙的构造、每一道工序的施工工艺进行严格的技术交底，尤其是针对工程中的施工重点、施工难点，必须在施工前予以充分考虑和解决，保证幕墙安装符合设计图纸及国家规范要求，满足施工进度需要。

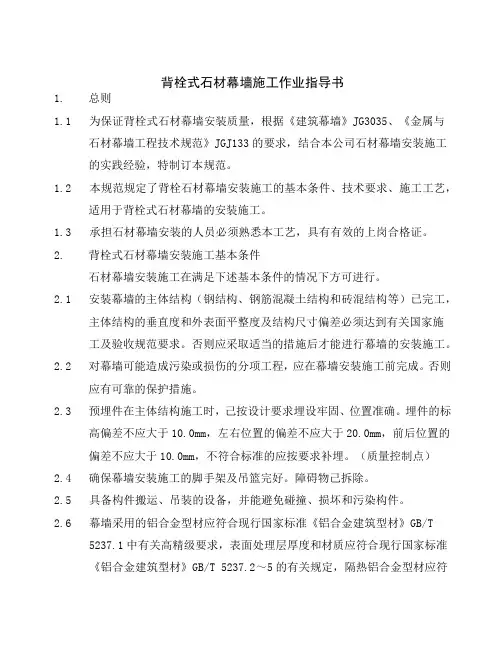

根据幕墙设计图纸，本工程幕墙可分为石材幕墙、玻璃幕墙、铝板幕墙等，由于预埋件施工工序存在于各种幕墙，其施工方法基本一致，仅是分格尺寸不同、部位不一样而已，因此，本节将单独阐述第一章预埋件（后置）施工作业指导书一、目的预埋件（后置）是幕墙与主体结构连接的构件之一，其制作、安装的质量好坏，直接影响到幕墙与主体结构的连接功能，也影响到幕墙施工的精度与外观质量的好坏，因此，预埋件（后置）的安装时幕墙施工的重要环节。

二、编制依据《建筑工程施工质量验收统一标准》 GB50300—2013 《建筑装饰装修工程施工及验收规范》 GB50210—2001三、预埋件（后置）施工流程1、预埋件施工流程：埋件测量放线点焊连接2、后置埋件施工流程：埋件测量放线后置部位打孔清理空洞安装药剂四、预埋件施工方案1、预埋作业之前工作1.1、预埋件施工图设计是依据被认可的幕墙立面分割图及结构布置图进行的。

1.2、预埋设计图在完成经业主确认后，转至业主或总包单位及工厂，以便工厂办理预埋件之采购作业，同时将预埋图三份送交加工单位。

1.3、加工单位收到预埋图及安装通知单（或工程合同）后，即开始办理预埋件加工。

1.4、预埋件运抵现场后，应会同监理单位进行检验，确认后才能进项安装。

2、预埋放样及施工方法2.1、预埋件的测量放线根据预埋件布置图，进行预埋件的测量放线。

当楼层之底板铺设完成后，侧面模板尚未施工前，即开始预埋件放样工作。

放样时若发现模板施工尺寸有误差时，及时提出并要求整改。

此项工作我单位将派专人跟进主体施工进度，避免漏埋、误埋，并做好测量记录。

2.2、预埋件安装预埋件是通过焊接钢筋与主体混凝土结构连接，预埋件的外侧面必须紧贴外侧模板，预埋件锚筋必须与主体钢筋点焊（绑扎）牢固，并注意与主体的防雷网电气连通，预埋件的允许误差严格控制，即标高≤±10mm，水平分格≤±20mm。

幕墙工程作业指导书1、适用范围适用于福年广场玻璃幕墙施工。

2、工程概况建设规模：本项目1#、2#楼为办公楼，均有28层，外立面全部设计为幕墙结构。

3#楼为公寓，1~3层外立面设计有幕墙结构。

幕墙形式：以框架式玻璃幕墙为主，还包括铝板幕墙、无框地弹门、点式玻璃幕墙等。

主要形式有：主楼是隐框玻璃幕墙，裙楼带竖向装饰条。

工程使用年限：50年。

风荷载：基本风压为100年一遇；地面粗糙度类别为B类。

抗震烈度：本工程为抗震设防烈度为7度，设计基本地震加速度值为:0.10g，多遇地震作用下框架结构的弹性层间位移角限值为1/550。

耐火等级：建筑耐火等级为一级，耐火极限大于1小时。

防雷设计：建筑物防雷类别为一类。

结构形式：钢筋混凝土框架及钢筋混凝土框架剪力墙结构。

地区：夏热冬冷地区。

3、主要材料检验控制程序1)钢化玻璃检验执行标准：GB/T9963-98需提供资料：质量保证书、性能检验报告、产品出厂合格证抽检比例：3%-5%2)中空玻璃检验执行标准：GB/T11944-2002需提供资料：质量保证书、性能检验报告、产品出厂合格证 抽检比例：3%-5%附件5：《福年广场项目幕墙玻璃技术指标》福年广场项目幕墙玻璃技术指标1233)铝单板检验执行标准：GB3880-97、GB/T3194-98需提供资料：产品质量证明书（合格证）、质量保证书、原产地证明 抽检比例：3%-5%4)铝合金型材检验执行标准：GB5237-2004需提供资料：材质单、产品出厂合格证、十年质量保证书 抽检比例：3%-5%5)钢板检验执行标准：GB3274-88需提供资料：质量保证书（材质单）抽检比例：3%-5%6）胶检验执行标准：硅酮结构胶：GB16776-2005硅酮密封胶：GB14683-2003 抽检比例：3%-5%7）密封胶条检验执行标准：Q/YDL10-2002需提供资料：材质性能分析报告原件、合格证 抽检比例：3%-5%4、玻璃幕墙施工工艺框图：5、主要施工工序质量控制措施5．1放线、测量按土建提供的中心线、水平线、进出位线、500线以及窗台板上皮距水平线的距离，经安装人员复测后，放钢线。
