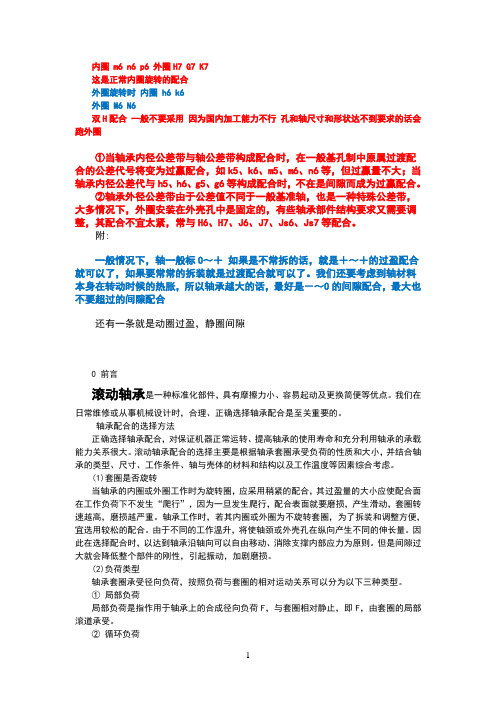

1、内圈旋转的配合：内圈 m6 n6 p6 外圈H7G7K7；2、外圈旋转时：内圈 h6 k6，外圈 M6 N6；2、双H配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙0 前言三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江/ v0 G6 A8 e! ^' |9 L滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。
我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。
P, t1 E9 y3 G! S1 |1 轴承配合的选择方法三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa! x8 A1 {3 w2 S/|正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。
滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。
轴和轴承座公差配合集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
轴和轴承座公差配合
FAG轴承与轴、间的配合是由ISO公差以及轴承内孔公差Δdmp和外圈公差
ΔDmp决定的。
公差带，ISO公差以公差带的形式来定义。
公差带是由它们相对基准线的距离（=公差带位置）和尺寸差（=公差带等级）决定。
公差带位置用字母表示（大写字母表示座孔公差，小写字母表示轴公差）。
滚动轴承最常用的配合公差的示意图
1，基准线
2，公称直径
3，松配合
4，过渡配合
5，过盈配合
6，轴径
7，轴承座孔
Δdmp，轴承内径公差
ΔDmp，轴承外径公差轴和轴承座孔公差表
带圆柱孔的向心轴承轴径
1）G7用于由灰口铸铁制造的轴承座，如果轴承外径D>250mm且外圈与轴承座的温
特殊的应用可能存在偏差，比如涉及到运转精度，运转的平滑程度或工作温度。
更高的运转精度需要更小的公差，比如5级公差比6级公差更高。
如果在运行过程中内圈温度比轴高，配合会变松而超过允许值。
这样就必须选用更紧的配合，例如用m6替代k6。
内圈 m6 n6 p6 外圈H7 G7 K7这是正常内圈旋转的配合外圈旋转时内圈 h6 k6外圈 M6 N6双H配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋如果是不常拆的话，就是＋～＋的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－～0的间隙配合，最大也不要超过的间隙配合还有一条就是动圈过盈，静圈间隙0 前言滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。
我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。
轴承配合的选择方法正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。
滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。
(1)套圈是否旋转当轴承的内圈或外圈工作时为旋转圈，应采用稍紧的配合，其过盈量的大小应使配合面在工作负荷下不发生“爬行”，因为一旦发生爬行，配合表面就要磨损，产生滑动，套圈转速越高，磨损越严重。
轴承工作时，若其内圈或外圈为不旋转套圈，为了拆装和调整方便，宜选用较松的配合。
由于不同的工作温升，将使轴颈或外壳孔在纵向产生不同的伸长量。
因此在选择配合时，以达到轴承沿轴向可以自由移动、消除支撑内部应力为原则。
轴承是以高精度、低摩擦状态支持旋转轴的机械零件，长时间获得稳定性能，能避免旋转运动对轴承机构部产生不良影响的配合设计非常重要。
轴承机构部的配合设计应：
高速旋转运动导致轴承温度升高：轴尺寸的变化导致偏负载，造成轴承烧结、偏磨损、破损。
考虑到轴承部温度升高的配合尺寸的选择
轴承部负载导致的径向/轴向间隙变动：精度的不良影响。
考虑到负载导致间隙增大的配合尺寸的选择
为使旋转轴和轴承内圈能够一体旋转，选择“过渡配合”或“过盈配合”。
与轴的配合选择示例（径向轴承）
过渡配合：轻负载的旋转、变动负载的旋转；h5、js6、k6等公差
过盈配合：一般旋转；js5、k5、m5、m6等公差
为避免因轴承插入导致外圈、内圈变形且便于组装，选择“间隙配合”。
一般情况下选择“间隙配合”（H7），但在负载较小的轻负载时也可选择公差大的（H8），在温度上升较大时可选择间隙大的（G7）。
与孔的配合选择（径向轴承）
间隙配合：一般旋转；H7公差
间隙配合：轻载旋转；H8（公差比H7大）
间隙配合：温度上升高的旋转；G7公差（间隙大）。
内圈 m6 n6 p6 外圈H7 G7 K7这是正常内圈旋转的配合外圈旋转时内圈 h6 k6外圈 M6 N6双H配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋如果是不常拆的话，就是＋～＋的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－～0的间隙配合，最大也不要超过的间隙配合还有一条就是动圈过盈，静圈间隙0 前言滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。
我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。
轴承配合的选择方法正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。
滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。
(1)套圈是否旋转当轴承的内圈或外圈工作时为旋转圈，应采用稍紧的配合，其过盈量的大小应使配合面在工作负荷下不发生“爬行”，因为一旦发生爬行，配合表面就要磨损，产生滑动，套圈转速越高，磨损越严重。
轴承工作时，若其内圈或外圈为不旋转套圈，为了拆装和调整方便，宜选用较松的配合。
由于不同的工作温升，将使轴颈或外壳孔在纵向产生不同的伸长量。
因此在选择配合时，以达到轴承沿轴向可以自由移动、消除支撑内部应力为原则。
轴和轴承座公差配合 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
轴和轴承座公差配合
FAG轴承与轴、间的配合是由ISO公差以及轴承内孔公差Δdmp和外圈公差ΔDmp决定的。
公差带，ISO公差以公差带的形式来定义。
公差带是由它们相对基准线的距离（=公差带位置）和尺寸差（=公差带等级）决定。
公差带位置用字母表示（大写字母表示座孔公差，小写字母表示轴公差）。
滚动轴承最常用的配合公差的示意图
1，基准线2，公称直径3，松配合4，过渡配合5，过盈配合6，轴径7，轴承座孔Δdmp，轴承内径公差ΔDmp，轴承外径公差
轴和轴承座孔公差表
带圆柱孔的向心轴承轴径
旋转条件轴承类型轴径
可移动性：载荷公差带
mm
内圈承受点载荷球轴承，所有尺寸内圈容易移动g6(g5)
1）便于安装2）C/P > 103）C/P > 124）C/P > 125）C/P > 10
1）G7用于由灰口铸铁制造的轴承座，如果轴承外径D>250mm且外圈与轴承座的
D>250mm且外
温度差> 10K。
2）F7用于灰口铸铁制造的轴承座，如果轴承外径
m6替代k6。
内圈m6 n6 p6 外圈H7 G7K7这是正常内圈旋转的配合外圈旋转时内圈h6 k6外圈M6 N6双H配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙0 前言滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。
我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。
轴承配合的选择方法正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。
滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。
(1)套圈是否旋转当轴承的内圈或外圈工作时为旋转圈，应采用稍紧的配合，其过盈量的大小应使配合面在工作负荷下不发生“爬行”，因为一旦发生爬行，配合表面就要磨损，产生滑动，套圈转速越高，磨损越严重。
轴承工作时，若其内圈或外圈为不旋转套圈，为了拆装和调整方便，宜选用较松的配合。
由于不同的工作温升，将使轴颈或外壳孔在纵向产生不同的伸长量。

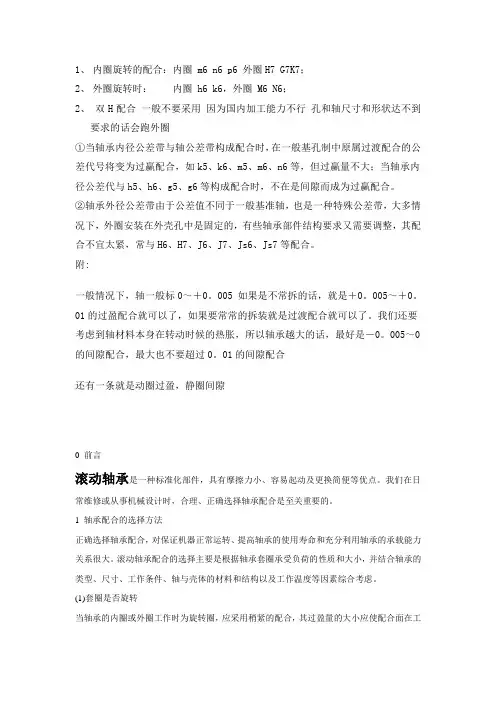

1、内圈旋转的配合：内圈 m6 n6 p6 外圈H7 G7K7；2、外圈旋转时：内圈 h6 k6，外圈 M6 N6；2、双H配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙0 前言滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。
我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。
1 轴承配合的选择方法正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。
滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。
(1)套圈是否旋转当轴承的内圈或外圈工作时为旋转圈，应采用稍紧的配合，其过盈量的大小应使配合面在工作负荷下不发生“爬行”，因为一旦发生爬行，配合表面就要磨损，产生滑动，套圈转速越高，磨损越严重。
轴承工作时，若其内圈或外圈为不旋转套圈，为了拆装和调整方便，宜选用较松的配合。
由于不同的工作温升，将使轴颈或外壳孔在纵向产生不同的伸长量。

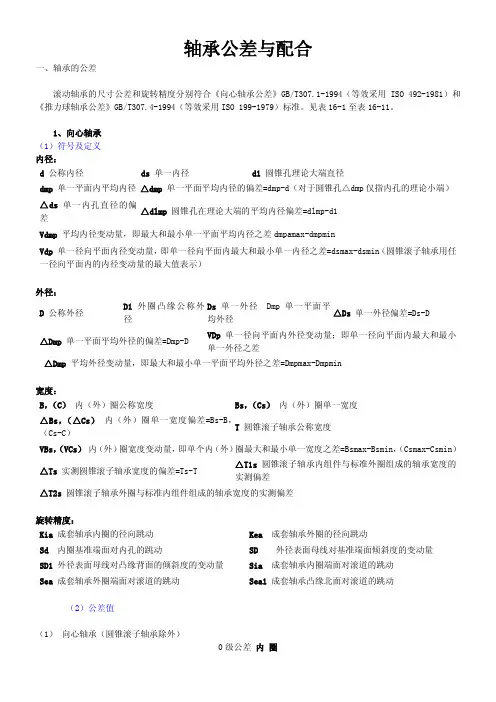

轴承公差与配合一、轴承的公差滚动轴承的尺寸公差和旋转精度分别符合《向心轴承公差》GB/T307.1-1994（等效采用ISO 492-1981）和《推力球轴承公差》GB/T307.4-1994（等效采用ISO 199-1979）标准。
见表16-1至表16-11。
1、向心轴承（1）符号及定义内径：d公称内径ds 单一内径d1 圆锥孔理论大端直径dmp单一平面内平均内径△dmp单一平面平均内径的偏差=dmp-d（对于圆锥孔△dmp仅指内孔的理论小端）△ds单一内孔直径的偏差△dlmp圆锥孔在理论大端的平均内径偏差=dlmp-d1Vdmp平均内径变动量，即最大和最小单一平面平均内径之差dmpamax-dmpminVdp 单一径向平面内径变动量，即单一径向平面内最大和最小单一内径之差=dsmax-dsmin（圆锥滚子轴承用任一径向平面内的内径变动量的最大值表示）外径：D 公称外径D1外圈凸缘公称外径Ds 单一外径 Dmp单一平面平均外径△Ds单一外径偏差=Ds-D△Dmp单一平面平均外径的偏差=Dmp-D VDp单一径向平面内外径变动量；即单一径向平面内最大和最小单一外径之差△Dmp平均外径变动量，即最大和最小单一平面平均外径之差=Dmpmax-Dmpmin宽度：B，（C）内（外）圈公称宽度Bs，（Cs）内（外）圈单一宽度△Bs，（△Cs）内（外）圈单一宽度偏差=Bs-B，（Cs-C）T 圆锥滚子轴承公称宽度VBs，（VCs）内（外）圈宽度变动量，即单个内（外）圈最大和最小单一宽度之差=Bsmax-Bsmin，（Csmax-Csmin）△Ts实测圆锥滚子轴承宽度的偏差=Ts-T △T1s圆锥滚子轴承内组件与标准外圈组成的轴承宽度的实测偏差△T2s圆锥滚子轴承外圈与标准内组件组成的轴承宽度的实测偏差旋转精度：Kia成套轴承内圈的径向跳动Kea成套轴承外圈的径向跳动Sd内圈基准端面对内孔的跳动SD外径表面母线对基准端面倾斜度的变动量SD1外径表面母线对凸缘背面的倾斜度的变动量Sia成套轴承内圈端面对滚道的跳动Sea成套轴承外圈端面对滚道的跳动Sea1成套轴承凸缘北面对滚道的跳动（2）公差值（1）向心轴承（圆锥滚子轴承除外）0级公差内圈外圈6级公差内圈6级公差外圈2、圆锥滚子轴承本条规定的内孔直径公差适用于圆柱孔 0级公差内圈—直径公差和径向跳动6X级公差本公差级内圈和外圈的直径和径向跳动公差与0级公差规定的数值相同。
1、内圈旋转的配合：内圈 m6 n6 p6 外圈H7G7K7；2、外圈旋转时：内圈 h6 k6，外圈 M6 N6；2、双H配合一般不要采用因为国内加工能力不行孔和轴尺寸和形状达不到要求的话会跑外圈①当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。
②轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
附:一般情况下，轴一般标0～＋0。
005 如果是不常拆的话，就是＋0。
005～＋0。
01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。
我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是－0。
005～0的间隙配合，最大也不要超过0。
01的间隙配合还有一条就是动圈过盈，静圈间隙0 前言三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江/ v0 G6 A8 e! ^' |9 L滚动轴承是一种标准化部件，具有摩擦力小、容易起动及更换简便等优点。
我们在日常维修或从事机械设计时，合理、正确选择轴承配合是至关重要的。
P, t1 E9 y3 G! S1 |1 轴承配合的选择方法三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa! x8 A1 {3 w2 S/|正确选择轴承配合，对保证机器正常运转、提高轴承的使用寿命和充分利用轴承的承载能力关系很大。
滚动轴承配合的选择主要是根据轴承套圈承受负荷的性质和大小，并结合轴承的类型、尺寸、工作条件、轴与壳体的材料和结构以及工作温度等因素综合考虑。
公差与配合（摘自GB1800～1804－79）1．配合种类及公差.机械制图标准公差和基本偏差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。
其中公差等级是确定尺寸精确程度的等级。
国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。
1）标准公差标准公差(IT)是国家标准规定的极限制中列出的任一公差数值。
下表列出了国家标准(GB/T —1998)规定的机械制造行业常用尺寸(尺寸至500mm)的标准公差数值。
标准公差等级及其代号标准公差等级是指确定尺寸精确程度的等级。
为了满足机械制造中各零件尺寸不同精度的要求，国家标准在基本尺寸至500mm范围内规定了20个标准公差等级，用符号IT和数值表示：IT01、IT0、IT1、IT2～IT18。
其中，IT01精度等级最高，其余依次降低，IT18等级最低。
在基本尺寸相同的条件下，标准公差数值随公差等级的降低而依次增大，详见表1同一公差等级(例如IT6)对所有基本尺寸的一组公差被认为具有同等精确程度。
2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。
即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。
国家标准对孔和轴均规定了28个不同的基本偏差。
基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。
下图是孔和轴的28个基本偏差系列图。
从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。
孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。
JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。
