双螺杆泵的结构特点

螺杆泵内部结构和工作原理螺杆泵是一种正位移泵，其内部结构和工作原理如下：
内部结构：
螺杆泵主要由两个螺杆构成，一个是主螺杆（也称为驱动螺杆），另一个是从动螺杆（也称为被动螺杆）。

主螺杆和从动螺杆之间的间隙非常小，形成了一条螺旋通道。

螺杆泵通常还包括进出口、密封装置和支撑轴等部件。

工作原理：
1. 进行吸入，当主螺杆转动时，螺杆螺旋通道的一端与进口相连，螺杆的螺旋形状将介质从进口吸入螺旋通道中。

由于螺旋通道的连续性，介质会被推进到螺旋通道的另一端。

2. 介质输送，随着主螺杆的旋转，螺旋通道中的介质被推进到通道的另一端。

在这个过程中，从动螺杆与主螺杆的啮合使得介质被密封在螺旋通道中，并随着螺杆的旋转向前输送。

3. 压力增加，随着主螺杆的旋转，螺旋通道中的介质被逐渐压缩，从而增加介质的压力。

这是因为螺杆的螺旋形状将介质从进口
端逐渐推向出口端，形成连续的压缩空间。

4. 介质排出，当介质被推到螺旋通道的出口时，它会被排出泵体，进入泵的出口管道，从而完成输送过程。

在这个过程中，螺杆
泵的密封装置起到了防止介质回流的作用。

总结：
螺杆泵通过螺杆的旋转运动，将介质从进口吸入并推送到出口，实现了介质的连续输送。

其工作原理基于螺杆的螺旋形状和主、从
动螺杆之间的啮合关系，通过不断压缩和推进介质，实现了泵的正
位移工作。

螺杆泵具有结构简单、容积效率高、压力稳定等特点，
广泛应用于工业领域的液体输送。

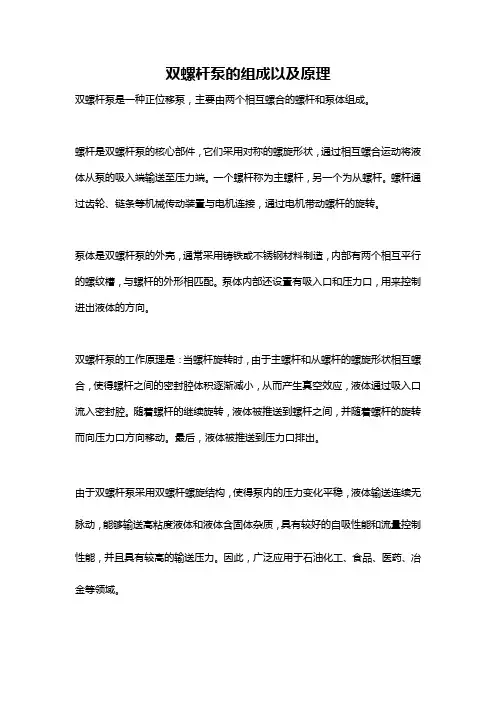

双螺杆泵的组成以及原理
双螺杆泵是一种正位移泵，主要由两个相互螺合的螺杆和泵体组成。

螺杆是双螺杆泵的核心部件，它们采用对称的螺旋形状，通过相互螺合运动将液体从泵的吸入端输送至压力端。

一个螺杆称为主螺杆，另一个为从螺杆。

螺杆通过齿轮、链条等机械传动装置与电机连接，通过电机带动螺杆的旋转。

泵体是双螺杆泵的外壳，通常采用铸铁或不锈钢材料制造，内部有两个相互平行的螺纹槽，与螺杆的外形相匹配。

泵体内部还设置有吸入口和压力口，用来控制进出液体的方向。

双螺杆泵的工作原理是：当螺杆旋转时，由于主螺杆和从螺杆的螺旋形状相互螺合，使得螺杆之间的密封腔体积逐渐减小，从而产生真空效应，液体通过吸入口流入密封腔。

随着螺杆的继续旋转，液体被推送到螺杆之间，并随着螺杆的旋转而向压力口方向移动。

最后，液体被推送到压力口排出。

由于双螺杆泵采用双螺杆螺旋结构，使得泵内的压力变化平稳，液体输送连续无脉动，能够输送高粘度液体和液体含固体杂质，具有较好的自吸性能和流量控制性能，并且具有较高的输送压力。

因此，广泛应用于石油化工、食品、医药、冶金等领域。

油田用双螺杆泵的特点分析首先，油田用双螺杆泵具有很高的抗磨性和抗腐蚀性。

油田的工作环境通常是恶劣的，例如存在高温、高压和高含硫等条件，传统的泵设备难以适应这种环境。

油田用双螺杆泵采用硬质合金材料制成的螺杆和衬套具有很高的硬度，能够抵抗介质中的磨损和腐蚀，从而延长设备的使用寿命。

其次，油田用双螺杆泵具有很强的自吸能力。

在油田的开采和生产过程中，一般需要将液体从低处抽送到高处，而油田用双螺杆泵具有较强的自吸能力，能够在介质中自动形成真空，从而实现有效的吸入和泵出。

另外，油田用双螺杆泵具有稳定性好、工作效率高的特点。

双螺杆泵由两个同轴并且反向旋转的螺杆组成，泵送介质时，螺杆之间形成密封腔，因此泵送的介质不会发生混合和泄漏，从而保证了泵送的稳定性；同时，双螺杆泵内部的螺杆之间不会发生摩擦和冲击，因此工作效率高，能够实现较大流量的输送。

此外，油田用双螺杆泵还具有结构简单、维护方便的特点。

双螺杆泵的结构相对简单，由于没有阀门和可动部件，因此维护较为方便，不易出现故障。

同时，双螺杆泵的螺杆和衬套等易损件可以进行拆卸和更换，延长了设备的使用寿命。

最后，油田用双螺杆泵还具有较强的适应性。

双螺杆泵可以输送不同性质的介质，例如稠油、油水、污泥和腐蚀介质等，同时还可以适应不同的工况要求和输送能力。

综上所述，油田用双螺杆泵具有很好的抗磨性、抗腐蚀性、自吸能力，稳定性好、工作效率高、结构简单、维护方便和较强的适应性等特点。

这些特点使得油田用双螺杆泵成为油田勘探、开采和生产过程中不可或缺的设备，为油田的正常生产和运营提供了可靠的保障。

同时，双螺杆泵的研发和应用也将进一步提高油田的生产效率和经济效益。

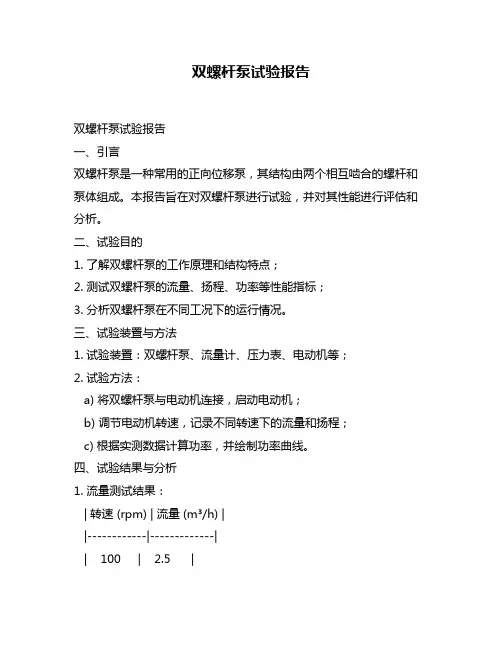

双螺杆泵试验报告双螺杆泵试验报告一、引言双螺杆泵是一种常用的正向位移泵，其结构由两个相互啮合的螺杆和泵体组成。

本报告旨在对双螺杆泵进行试验，并对其性能进行评估和分析。

二、试验目的1. 了解双螺杆泵的工作原理和结构特点；2. 测试双螺杆泵的流量、扬程、功率等性能指标；3. 分析双螺杆泵在不同工况下的运行情况。

三、试验装置与方法1. 试验装置：双螺杆泵、流量计、压力表、电动机等；2. 试验方法：a) 将双螺杆泵与电动机连接，启动电动机；b) 调节电动机转速，记录不同转速下的流量和扬程；c) 根据实测数据计算功率，并绘制功率曲线。

四、试验结果与分析1. 流量测试结果：| 转速 (rpm) | 流量(m³/h) ||------------|-------------|| 100 | 2.5 || 200 | 4.8 || 300 | 7.2 || 400 | 9.6 || 500 | 12.0 |根据上表数据绘制流量-转速曲线，可得到双螺杆泵的流量特性。

从曲线可以看出，在转速增加的情况下，流量呈线性增加的趋势。

2. 扬程测试结果：| 转速 (rpm) | 扬程 (m) ||------------|----------|| 100 | 10.5 || 200 | 20.0 || 300 | 29.5 || 400 | 39.0 || 500 | 48.5 |根据上表数据绘制扬程-转速曲线，可得到双螺杆泵的扬程特性。

从曲线可以看出，在转速增加的情况下，扬程也呈线性增加的趋势。

3. 功率测试结果：根据实测数据计算功率，并绘制功率-转速曲线。

从曲线可以看出，在低转速时功率较低，随着转速的增加，功率逐渐增大。

五、试验结论1. 双螺杆泵具有较好的流量和扬程特性，能够满足不同工况下的需求。

2. 在实际运行中，双螺杆泵的功率随着转速的增加而增大，需要注意电动机的选型和功率匹配。

六、试验总结通过对双螺杆泵的试验，我们对其性能有了更深入的了解。

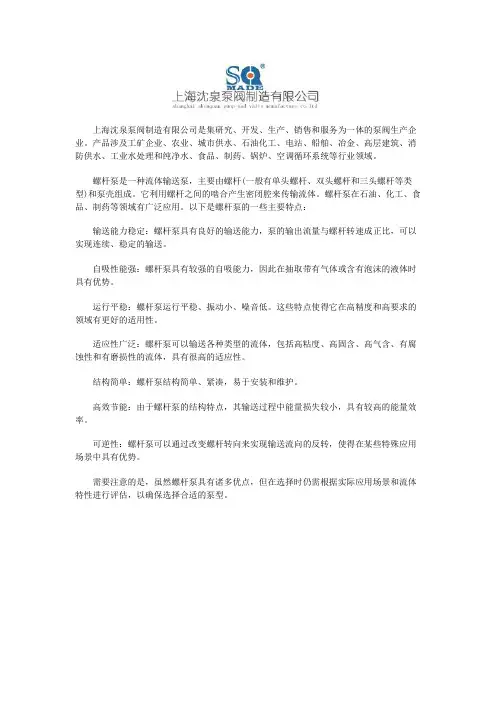

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

螺杆泵是一种流体输送泵，主要由螺杆(一般有单头螺杆、双头螺杆和三头螺杆等类型)和泵壳组成。

它利用螺杆之间的啮合产生密闭腔来传输流体。

螺杆泵在石油、化工、食品、制药等领域有广泛应用。

以下是螺杆泵的一些主要特点：
输送能力稳定：螺杆泵具有良好的输送能力，泵的输出流量与螺杆转速成正比，可以实现连续、稳定的输送。

自吸性能强：螺杆泵具有较强的自吸能力，因此在抽取带有气体或含有泡沫的液体时具有优势。

运行平稳：螺杆泵运行平稳、振动小、噪音低。

这些特点使得它在高精度和高要求的领域有更好的适用性。

适应性广泛：螺杆泵可以输送各种类型的流体，包括高粘度、高固含、高气含、有腐蚀性和有磨损性的流体，具有很高的适应性。

结构简单：螺杆泵结构简单、紧凑，易于安装和维护。

高效节能：由于螺杆泵的结构特点，其输送过程中能量损失较小，具有较高的能量效率。

可逆性：螺杆泵可以通过改变螺杆转向来实现输送流向的反转，使得在某些特殊应用场景中具有优势。

需要注意的是，虽然螺杆泵具有诸多优点，但在选择时仍需根据实际应用场景和流体特性进行评估，以确保选择合适的泵型。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天，上海沈泉螺杆泵厂家就来为大家讲解下有关螺杆泵的知识内容，大家请跟着小编一起来看看吧。

对于单螺杆泵、双螺杆泵和三螺杆泵之间的区别和特点这一问题来讲，小编已经为大家整理出了它们的结构，特性，性能参数，应用场合等四个方面分析了它们之间的差异，和它们各自的优缺点。

一、结构不同：1、单螺杆泵单头阳螺旋转子在特殊的双头阴螺旋定子内偏心地转动(定子是柔软的)，能沿泵中心线来回摆动，与定子始终保持啮合。

2、双螺杆泵有两根同样大小的螺杆轴，一根为主动轴，一根为从动轴，通过齿轮传动达到同步旋转。

3、三螺杆泵是利用螺杆的回转来吸排液体的。

中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。

主、从动螺杆的螺纹均为双头螺纹。

二、特点不同：1、单螺杆泵特点：a、可输送含固体颗粒的液体;b、几乎可用于任何粘度的流体，尤其适用于高粘性和非牛顿流体;c、工作温度受定子材料限制。

2、双螺杆泵特点：a、螺杆与泵体，以及螺杆之间保持0.05~0.15mm间隙，磨损小，寿命长;b、填料箱只受吸入压力作用泄漏量少;c、与三螺杆泵相比，对杂质不敏感。

3、三螺杆泵特点：a、压力和流量范围宽阔，流量范围0.2～320m3/h工作压力可达5MPa;b、运送液体的种类和粘度范围宽广，粘度范围1mm2/s-760mm2/s;c、因为三螺杆泵内的回转部件惯性力较低，故可使用很高的转速;d、吸入性能好，具有很强的自吸能力;e、流量均匀连续，振动小，噪音低，几乎没有脉动;f、三螺杆泵结构坚实，安装方便有(卧式、立式、法兰式、插装式)保养容易;g、三螺杆泵具有很强的耐热性，一般工作温度是(1~250°C)超过此温度需特制;h、根据所输送介质需要还可提供加热或冷却结构;i、三螺杆泵几乎没有磨损，三螺杆泵只要选型正确，使用寿命长。

单螺杆泵双螺杆泵特征与差别单螺杆泵和双螺杆泵都属于螺杆泵的一种，它们在工作原理、结构特点、应用范围等方面有很多共同之处，但也存在一些差异。

下面将分别介绍单螺杆泵和双螺杆泵的特征和差别。

单螺杆泵特征：1.单螺杆泵的工作原理是通过单根螺杆在泵腔中的旋转来输送介质。

2.单螺杆泵的结构相对简单，只有一个主螺杆和一个固定的泵腔，螺杆在泵腔中旋转，形成一个连续的密封线，从而将介质从进口处输送到出口处。

3.单螺杆泵适用于输送各类流体介质，包括低粘度液体、高粘度液体、含固体颗粒的液体等。

4.单螺杆泵输送介质的流量和压力受到泵的转速、螺杆直径、螺距、泵腔结构等因素的影响。

5.单螺杆泵具有自吸能力，可以再次启动，但其吸程和扬程有一定限制。

6.单螺杆泵由于其结构简单，维修方便，故障率较低。

双螺杆泵特征：1.双螺杆泵的工作原理是通过两根相互啮合的螺杆在泵腔中的旋转来输送介质，通常一个螺杆作为主轴，一个螺杆作为从轴，两个螺杆同时旋转。

2.双螺杆泵的结构比单螺杆泵复杂，有两个螺杆和一个泵腔，两个螺杆的旋转形成两个连续的密封线，在泵腔内形成一个密闭腔体，从而将介质从进口处输送到出口处。

3.双螺杆泵适用于输送高粘度液体和含有较多固体颗粒的液体，尤其适用于石油化工、船舶、造纸、食品等行业。

4.双螺杆泵的输送能力和压力稳定性较好，不受介质的液位和温度变化的影响。

5.双螺杆泵具有很好的自吸能力，可在一定条件下自吸，并能在输送介质中含有气体的情况下正常工作。

6.双螺杆泵由于结构复杂，维修较为困难，故障率相对较高。

单螺杆泵和双螺杆泵的差别：1.结构差异：单螺杆泵只有一个主螺杆和一个泵腔，而双螺杆泵有两个旋转相互啮合的螺杆和一个泵腔。

2.适用范围差异：单螺杆泵适用于输送各类介质，而双螺杆泵适用于高粘度液体和含有较多固体颗粒的液体。

3.自吸能力差异：单螺杆泵具有自吸能力，但受限于吸程和扬程；而双螺杆泵具有较好的自吸能力，并能在含气体介质下正常工作。

双螺杆泵标准
双螺杆泵是一种积极位移泵，由两个相互啮合的螺杆和泵壳组成。

以下是双螺杆泵的一般标准：
1. 结构标准：双螺杆泵通常采用水平分离式结构，由泵壳、侧板、进出口法兰和传动装置等组成。

2. 泵壳材质：常见的泵壳材质包括铸铁、碳钢和不锈钢等，选择根据具体使用环境和介质而定。

3. 泵轴材质：通常选择高强度合金钢或不锈钢材质，以确保泵的可靠性和耐腐蚀性。

4. 螺杆材质：螺杆通常采用高强度合金钢或不锈钢材质制成，以确保其耐磨性和耐蚀性。

5. 密封方式：双螺杆泵通常采用机械密封或填料密封，以确保泵的密封性能。

6. 使用温度范围：双螺杆泵的使用温度通常在-30℃至120℃
之间，具体范围根据泵的材质和密封方式而定。

7. 安全标准：双螺杆泵通常符合国际标准或行业标准，如ISO、API等。

8. 使用范围：双螺杆泵广泛应用于石油化工、食品、制药等行业，用于输送各种液体介质，如油、污水、乳液等。

需要注意的是，具体的双螺杆泵标准可能会因不同的制造商而有所差异，建议在购买前仔细查看产品规格和技术参数。

螺杆泵的工作原理及工作特点螺杆泵是一种常用的离心泵，其工作原理是利用螺杆的旋转来吸入和排出液体。

螺杆泵通常由螺杆、泵体和进出口构成。

下面将详细介绍螺杆泵的工作原理及其工作特点。

一、工作原理螺杆泵的工作原理基于容积原理，通过螺杆的旋转来改变腔体的容积，从而实现液体的吸入和排出。

具体步骤如下：1. 吸入阶段：当螺杆旋转时，螺杆螺距逐渐减小，使腔体容积逐渐增大。

此时，腔体内的压力低于进口压力，液体通过进口进入腔体。

螺杆的旋转方向决定了液体的流动方向。

2. 排出阶段：当螺杆继续旋转时，螺杆螺距逐渐增大，使腔体容积逐渐减小。

此时，腔体内的压力高于出口压力，液体被排出腔体。

通过不断重复吸入和排出的过程，螺杆泵可以实现液体的连续输送。

二、工作特点1. 适合范围广：螺杆泵适合于输送各种液体，包括高粘度、高温、易结晶和含固体颗粒的液体。

它能够处理液体中的悬浮物，如污泥、污水和石油等。

2. 稳定性高：螺杆泵的运行稳定，能够提供连续、均匀的流量。

它能够适应不同的工作条件和介质，具有较高的自吸能力和较低的噪音。

3. 体积小、结构简单：螺杆泵的结构相对简单，体积小巧。

它由较少的零部件组成，易于维护和安装。

4. 耐磨性强：螺杆泵的螺杆和泵体通常由耐磨材料制成，能够反抗液体中的磨损和腐蚀，延长使用寿命。

5. 适合于高压输送：螺杆泵能够提供较高的压力，适合于长距离输送和高压输送的场合。

6. 节能高效：螺杆泵的效率较高，能够实现较低的能耗。

它的输送能力与旋转速度成正比，通过调整旋转速度可以实现不同流量要求。

总结：螺杆泵是一种常用的离心泵，其工作原理基于容积原理，通过螺杆的旋转来改变腔体容积，实现液体的吸入和排出。

螺杆泵具有适合范围广、稳定性高、体积小、结构简单、耐磨性强、适合于高压输送以及节能高效等特点。

它在许多行业中被广泛应用，如化工、石油、冶金、环保等领域，为工业生产提供了可靠的液体输送解决方案。

双螺杆泵的结构特点以及用途1. 双螺杆泵的结构特点双螺杆泵是外啮合的螺杆泵，它利用相互啮合，互不接触的两根螺杆来抽送液体。

双螺杆泵作为一种容积式泵，泵内吸入室应与排出室严密地隔开。

因此，泵体与螺杆外圆表面及螺杆与螺杆间隙应尽可能小些。

同时螺杆与泵体、螺杆与螺杆间又相互形成密封腔，保证密闭，否则就可能有液体从间隙中倒流回去。

双螺杆泵可分为内置轴承和外置轴承两种形式。

在内置轴承的结构型式中轴承由输送物进行润滑。

外置轴承结构的双螺杆泵工作腔同轴承是分开的。

由于这种泵的结构和螺杆间存在的侧间隙，它可以输送非润滑性介质。

此外，调整同步齿轮使得螺杆不接触，同时将输出扭矩的一半传给从动螺杆。

正如所有螺杆泵一样，外置轴承式双螺杆泵也有自吸能力，而且多数泵输送元件本身都是双吸对称布置，可消除轴向力，也有很大的吸高。

泵的这些特性使它在油田化工和船舶工业中得到了广泛的应用。

外置轴承式双螺杆泵可根据各种使用情况分别采用普通铸铁、不锈钢等不同材料制造。

输送温度可达 250 o C 。

泵具有不同方式的加热结构，理论流量可达 2000 立方米 / 小时。

双螺杆泵的特点：无搅拌、无脉动、平稳的输送各种介质，由于泵体结构保证泵的工作元件内始终存有泵送液体作为密封液体，所有的泵有很强的自吸能力，且能汽液混输。

泵的特殊设计保证了泵有高的吸入性能即很小的 NPSHr 值。

采用独立润滑的外置轴承，允许输送各种非润滑性介质。

卧式、立式、带加热套等各种结构型式齐全，可以输送各种清洁的不含固体颗粒的低粘度或高粘度介质，选用正确的材质，甚至可以输送许多腐蚀性介质。

2. 双螺杆泵的用途由双螺杆泵的原理知道，对于外置轴承的双螺杆泵，通过轴承定位，两根螺杆在衬套中互不接触，齿侧之间保持恒定的间隙(其间隙值由工况及泵本身规格决定)，螺杆外圆与衬套内圆面也保持恒定的间隙不变。

两根螺杆的传动由同步齿轮完成。

齿轮箱中有独立的润滑，与泵工作腔隔开。

这种结构的优点大大拓宽了双螺杆泵的使用范围，即：除了输送润滑性良好的介质外，还可输送大量的非润滑性介质，各种粘度(最高粘度可达 3*106mm/s )的介质以及具有腐蚀性(酸、碱等性质)，磨蚀性的液体。

螺杆泵的工作原理及工作特点
螺杆泵是一种常用的正位移泵，它通过螺杆和螺杆孔的配合工作来实现液体的
输送。

螺杆泵的工作原理是利用螺杆的旋转运动，将液体从吸入端吸入泵腔，然后随着螺杆的旋转运动，将液体推到泵腔的排出端，从而实现液体的输送。

螺杆泵的工作特点有以下几个方面：
1. 高效率：螺杆泵的工作效率较高，能够有效地输送高黏度液体和固体颗粒悬
浮液。

由于螺杆泵的结构特点，液体在泵腔中的流动路径较短，能够减少能量损失，提高泵的工作效率。

2. 广泛适合性：螺杆泵适合于各种不同的工况和介质，包括高温、高压、腐蚀
性介质等。

螺杆泵的结构材料可以根据介质的特性进行选择，能够适应不同的工作环境。

3. 稳定性好：螺杆泵的输送流量稳定，不易受到外界因素的影响。

由于螺杆泵
的工作原理是通过螺杆的旋转来实现液体的输送，因此在泵腔中形成的压力差较小，输送流量相对稳定。

4. 低噪音：螺杆泵的工作过程中噪音较低，能够减少对周围环境和工作人员的
影响。

螺杆泵的结构设计合理，能够有效地减少泵的振动和噪音产生。

5. 维护方便：螺杆泵的结构相对简单，维护方便。

螺杆泵的主要零部件为螺杆
和螺杆孔，只需要定期进行润滑和检查，能够延长泵的使用寿命。

螺杆泵在工业生产中有着广泛的应用，特殊适合于输送高黏度液体、固体颗粒
悬浮液和腐蚀性介质。

螺杆泵的工作原理简单，结构紧凑，具有高效率、广泛适合性、稳定性好、低噪音和维护方便等特点。

在选择螺杆泵时，需要根据具体的工况和介质特性进行合理的选择，以确保泵的正常工作和长期稳定运行。

双螺杆泵的实验报告【双螺杆泵的实验报告】目录：1. 简介2. 双螺杆泵的原理和结构3. 实验设计和操作步骤4. 实验结果和数据分析5. 总结和讨论6. 对双螺杆泵的观点和理解1. 简介双螺杆泵是一种常见的正位移泵，它能够实现流体的稳定输送。

本实验旨在通过对双螺杆泵的实验研究，了解其工作原理和性能特点，并探索其在工程领域的应用价值。

2. 双螺杆泵的原理和结构双螺杆泵是一种通过双螺杆的旋转来实现流体输送的泵类。

其工作原理基于两个同向旋转的螺杆在泵腔中产生互相咬合的运动，从而产生压缩和排出流体的作用。

双螺杆泵的结构一般由泵体、双螺杆和密封装置等组成，其中泵体内部的螺杆两侧分别形成螺旋槽和螺旋阻挡面，实现液体在螺旋槽中的输送。

3. 实验设计和操作步骤为了研究双螺杆泵的性能表现，我们设计了以下实验步骤：步骤一：准备并安装实验设备。

将双螺杆泵与供液罐、压力计和排液罐等连接起来。

步骤二：调整实验参数。

根据实验要求，设定合适的转速、流量、进出口压力和黏度等参数。

步骤三：进行实验操作。

首先将实验介质注入供液罐，并打开相应的阀门，以使液体流入双螺杆泵。

通过改变泵的转速和其他参数，观察泵的性能变化，并记录数据。

步骤四：记录实验数据。

在实验过程中，注意实时记录进出口压力、转速、流量以及其他与泵性能相关的数据。

4. 实验结果和数据分析通过实验操作，我们得到了一系列关于双螺杆泵性能的数据。

在数据分析方面，我们可以通过绘制曲线图来观察和比较不同参数下的泵性能变化。

我们可以绘制出流量-转速曲线、扬程-转速曲线和效率-转速曲线等，以衡量双螺杆泵在不同工况下的性能特点。

我们还可以通过对比实际测量值和理论计算值，评估双螺杆泵的实际工作效果。

5. 总结和讨论双螺杆泵是一种流体输送装置，在工程领域中有着广泛的应用。

通过本实验研究，我们深入了解了双螺杆泵的工作原理和性能特点。

双螺杆泵具有输送稳定、自吸能力强、扬程变化范围广等优点，适用于许多领域，如石油化工、冶金、食品工业等。

双螺杆泵工作原理
双螺杆泵是一种正位移泵，由两个相互啮合的螺杆和泵体构成。

工作原理如下：
1. 初始状态下，两个螺杆相互啮合，并且与泵体内壁之间形成密封腔。

2. 当泵体中的液体被抽入泵体后，螺杆开始旋转。

其中一个螺杆被称为动螺杆，另一个被称为驱动螺杆。

3. 驱动螺杆的旋转带动动螺杆一起旋转，两个螺杆在泵体内部形成螺旋状流道。

4. 当螺杆旋转时，流道逐渐向泵体出口移动，同时液体被推入螺旋状流道内。

5. 通过螺杆的旋转，液体在螺杆槽内形成一道连续的密封线，将液体从泵体的吸入口输送到泵体的出口。

6. 密封线在螺杆槽中不断移动，同时将液体推出泵体，形成连续的输送。

7. 当螺杆继续旋转，将泵体内的液体完全排出后，形成真空，吸引并再次向泵体内吸入液体。

8. 这个过程会不断循环进行，实现连续的泵送液体。

总结：双螺杆泵利用两个相互啮合的螺杆在泵体内部旋转来推送液体。

通过连续推动液体和形成真空的过程，实现了液体的输送。

螺杆真空泵工作原理螺杆真空泵是一种常见的真空泵，广泛应用于各种工业领域，如化工、医药、电子、食品等。

本文将从工作原理、结构特点、应用领域等方面介绍螺杆真空泵。

一、工作原理螺杆真空泵是一种容积式泵，其工作原理是通过螺杆的旋转运动，将气体从低压区域吸入，经过螺杆的压缩和排放，将气体排到高压区域。

其主要工作原理如下：1.吸气阶段当螺杆旋转时，低压区域形成，使气体从进气口进入螺杆泵。

在这个过程中，气体被分成两部分，一部分被吸入螺杆的螺旋槽中，另一部分则被压缩在螺杆的封头区域。

2.压缩阶段当螺杆旋转到封头处时，螺旋槽中的气体被压缩。

由于螺杆的螺旋槽和封头之间的间隙很小，因此气体被压缩到非常高的压力。

在这个过程中，气体被加热，因此需要冷却系统来冷却气体和螺杆。

3.排气阶段当螺杆旋转到高压区域时，气体被排放到高压区域。

在这个过程中，螺杆的螺旋槽和封头之间的间隙变大，使得气体被排放。

排放的气体经过冷却系统冷却，并被排入大气中或送入下一个真空系统。

二、结构特点螺杆真空泵具有以下结构特点：1.双螺杆结构螺杆真空泵采用双螺杆结构，由主动螺杆和从动螺杆组成。

主动螺杆通过电机驱动旋转，从动螺杆则随之转动。

两个螺杆之间的间隙非常小，可以将气体压缩到非常高的压力，从而实现高真空。

2.密封性好螺杆真空泵的螺旋槽和封头之间的间隙非常小，可以保证气体在压缩过程中不会泄漏。

此外，螺杆真空泵还采用了多个密封结构，如机械密封、气体密封等，可以保证真空度高，泄漏率低。

3.结构简单螺杆真空泵结构简单，由电机、螺杆、封头、冷却系统等组成。

由于其结构简单，因此维护成本低，使用寿命长。

三、应用领域螺杆真空泵广泛应用于以下领域：1.化工螺杆真空泵可以用于化工行业的真空蒸馏、真空干燥等工艺过程中。

2.医药螺杆真空泵可以用于医药行业的真空干燥、真空包装等工艺过程中。

3.电子螺杆真空泵可以用于电子行业的真空冷却、真空灌封等工艺过程中。

4.食品螺杆真空泵可以用于食品行业的真空包装、真空冷却等工艺过程中。

双螺杆泵的工作原理与结构
双螺杆泵是通过两根相互啮合的螺杆在泵体内旋转来实现输送液体的泵类设备。

它由泵体、双螺杆、传动装置、密封装置等部分组成。

工作原理：
1. 各部分安装好后，开始工作时，通过驱动装置带动传动装置，传动装置带动两根螺杆反向旋转。

2. 在泵体内，两根螺杆同向旋转时，螺杆的凸起部分依次从进口端吸入液体，并随着旋转逐渐向出口端推进。

3. 当螺杆旋转到出口端时，液体被推向出口。

4. 在液体被排出的同时，另一根螺杆从进口端开始吸入新的液体，并将其推向出口端。

5. 如此循环反复，实现连续的液体输送。

结构：
1. 泵体：通常由一个或多个腔体组成，其中容纳着螺杆和液体。

2. 双螺杆：通常为两根相互啮合的螺杆，可以是两根相邻的并列螺杆或一个螺杆和一个长圆杆。

螺杆的形状和尺寸会影响泵的性能。

3. 传动装置：用于带动螺杆旋转，常见的包括电机、减速机等。

4. 密封装置：用于保护泵体内的液体不外泄，在进出口端设置密封装置。

总的来说，双螺杆泵利用两根螺杆的旋转运动，将液体从进口端吸入并推送至出口端，实现连续的液体输送。

其结构简单可
靠，适用于输送各种液体，具有可调节流量、适应高黏度液体、耐磨损等优点。

段落一：引言螺杆泵是一种用于输送高粘度、高浓度、高温度、高磨损、易结晶和易沉淀的介质的泵，其结构简单，性能可靠，使用寿命长，广泛应用于石油、化工、食品、医药、造纸、环保等领域。

本文将从螺杆泵的原理、发展历程、技术特点、市场前景、应用领域、优点和不足等多角度进行详细介绍。

段落二：螺杆泵原理螺杆泵是利用双螺旋线圈的旋转来吸入和排出介质的一种泵。

螺杆泵的核心部件是双螺旋线圈，由两个相互啮合的螺旋线圈组成。

当螺旋线圈旋转时，介质随之旋转，由于螺旋线圈的几何形状和旋转方向，介质被逐渐挤压到泵的出口处，形成连续的流体流动。

螺杆泵的优点是输送介质的流量稳定，压力脉动小，适用于输送高粘度、高浓度、高温度、高磨损、易结晶和易沉淀的介质。

1、单螺杆泵单螺杆泵,顾名思义，只有一个螺旋齿轮。

单螺杆泵主要由驱动轴（也称为主轴）、螺杆（也称为回转体）、定位轴承、密封设备等组成。

主轴与动力传递装置相连接，螺旋回转体位于泵壳内并沿主轴旋转。

当驱动轴带动螺旋旋转时，被输送的流体被螺旋槽的根部捕捉，向前推进并被密封。

这样，流体在螺旋的推动下从泵的进口端，逐渐向泵的出口端移动，实现了流体的输送。

2、双螺杆泵双螺杆泵是由一对相互啮合的螺旋齿轮组成的。

当一对螺旋齿轮旋转时，各槽之间的空气被封闭，形成压力来驱动流体沿槽室推进。

双螺杆泵的优点是流体输送更加顺畅，泵的工作效率更高，且噪音较低。

双螺杆泵非常适合输送容易结晶、发热、对流体脉动等特性要求较高的物料。

段落三：螺杆泵的发展历程螺杆泵的发展历程可以追溯到20世纪初，最初是用于输送石油和天然气的一种泵。

20世纪50年代，螺杆泵开始应用于化工行业，用于输送高粘度介质。

随着工业技术的不断发展，螺杆泵的结构不断优化，性能不断提高，应用范围也越来越广泛。

目前，螺杆泵已经成为一种重要的工业泵，广泛应用于石油、化工、食品、医药、造纸、环保等领域。

段落四：螺杆泵的技术特点1高效节能：螺杆泵的输送效率高，能够将介质输送到较远的地方，同时也能够节省能源。
