船舶修造知识点总结图解一、船舶结构船舶的结构由船体和船舶设备组成，船体主要包括船体骨架和外壳结构，船舶设备包括动力设备、辅助设备和配套设备。
1. 船舶的分类根据用途和功能，船舶可以分为货船、客船、工程船和军舰等不同类型。
2. 船体结构船体结构是船舶的骨架，主要包括船体骨架和外壳结构。
船体骨架由船体纵向骨架和船体横向骨架组成，外壳结构由船体甲板和船体舱室组成。
3. 船舶设备船舶设备包括动力设备、辅助设备和配套设备。
动力设备主要包括主机、推进器和舵机等，辅助设备主要包括发电机、压缩机和脱水机等，配套设备主要包括船舶通信设备、航行设备和防污设备等。
4. 船舶建造材料船舶建造材料有钢、铝合金、复合材料等，其中钢材是最常用的船体材料，铝合金和复合材料逐渐在船舶建造中得到应用。
5. 船舶建造工艺船舶建造工艺包括坯料加工、船体组装和设备安装。
坯料加工主要包括钢板预制和零部件加工，船体组装主要包括船体骨架组装和外壳组装，设备安装主要包括设备安装和设备调试。
6. 船舶检验认证船舶建造过程中需要进行船级社的检验认证，确保船舶建造符合国际和国内的相关标准和规范。
二、船舶安全船舶安全是船舶修造的核心问题，包括结构安全、设备安全和航行安全等多个方面。
1. 结构安全船舶结构安全主要包括船体结构的强度和稳性。
船体结构的强度包括船体的纵向和横向强度，船体的稳性包括船舶的稳态和运动稳性。
2. 设备安全船舶设备安全主要包括船舶动力设备的可靠性和辅助设备的完备性。
船舶动力设备的可靠性包括主机的功率和推进器的效率，辅助设备的完备性包括船舶的供电系统和压气系统。
3. 航行安全航行安全主要包括船舶的导航安全和气象安全。
船舶的导航安全包括航行设备和通信设备的可靠性，气象安全包括船舶在不同气象条件下的适航性。
三、船舶维护船舶维护是延长船舶使用寿命、保障船舶运营安全的重要措施，主要包括船舶的日常维护、定期维护和特别维护。
1. 船舶日常维护船舶的日常维护主要包括船舶清洁、润滑和防腐等工作。
船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern)：船的后端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
舭部(bilge)：船舷侧板与船底板交结的部位。
船舶尺度最大尺度：也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下通过，进某一船坞。
全长（最大长度）：指船舶最前端与最后端之间（包括外板和两端永久性固定突出物在内）水平距离。
全宽（最大宽度）：包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。
最大高度：自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水，即可得水面以上的船舶高度。
登记尺度登记尺度：是主管机关在登记船舶和计算船舶总吨位、净吨位时所使用的尺度，它载明于吨位证书上。
登记长度：在上甲板的上表面上，自首柱前缘到尾柱后缘的水平距离；无尾柱时，则量至舵杆中心。
登记宽度：在船舶最大宽度处，两舷外板外表面之间的水平距离。
登记深度：在船舶纵中剖面的登记长度中点处，从上甲板下表面往下量至内底板上表面的垂直距离。
船型尺度：船长：沿夏季载重水线，自首缘量致尾柱后缘的水平距离，又称两柱长。
型宽：船体最宽处两舷肋骨外缘之间的水平距离。
型深：在船长中点处，自平板龙骨上缘量至干舷甲板横梁舷端上缘的垂直距离。
船舶吃水、吨位和标志型吃水：自平板龙骨上缘量至水面的垂直距离。
加上平板龙骨的厚度，为实际吃水。
重量吨：表示船舶重量，也可表明船舶的载运能力。
可分排水量和载重量。
排水量：指船舶在水中所排开的同体积水的重量。
满载排水量：船舶装足货物、旅客、燃料、淡水和供应品，并具有规定的安全干舷时的排水量，通常是指船舶在海水中达到夏季载重线时的排水量。
空船排水量：船舶没有装货物、旅客、燃料、淡水和供应品等时的排水量。
载重量：或称总载重量，表示船舶所具有的载重能力。
即：载重量=满载排水量—空船排水量净载重量：表示实际可装载货物的吨数，它随具体航次所需要备品储备量不同而变化。
盖船舶基础知识----普及性讲解船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)︰船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern)︰船的後端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
部(bilge)︰船舷侧板与船底板交结的部位。
附︰专业英语单字1. starboard: 右舷2. port:左舷3. abeam: 正横4. hatch: 舱口5. cargo hold:货舱6. inner bottom plating:内底板7. bottom plating: 船底板8. double bottom:双底层9. forcastle deck:首楼甲板10. poop deck:尾楼甲板11. saloon deck:上层建筑甲板12. promenade deck:起居甲板13. watrtight transverse bulkhead:水密横舱壁14. forepeak tank: 首尖舱15. afterpeak tank: 尾尖舱16. engine room: 机舱17. collision bulkhead:防撞舱壁船舶尺度最大尺度︰也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下透过，进某一船坞。
全长（最大长度）︰指船舶最前端与最後端之间（包括外板和两端永久性固定突出物在内）水准距离。
全宽（最大宽度）︰包括船舶外板和永久性固定突出物在内的垂直於纵中线面的最大水准距离。
最大高度︰自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水，即可得水面以上的船舶高度。
登记尺度登记尺度︰是主管机关在登记船舶和计算船舶总公顿位、净公顿位时所使用的尺度，它载明於公顿位证书上。
登记长度︰在上甲板的上表面上，自首柱前缘到尾柱後缘的水准距离；无尾柱时，则量至舵杆中心。
登记宽度︰在船舶最大宽度处，两舷外板外表面之间的水准距离。
登记深度︰在船舶纵中剖面的登记长度中点处，从上甲板下表面往下量至内底板上表面的垂直距离。
船舶船体知识点总结图船舶船体是船舶的主要结构之一，它是船舶的硬骨架，支撑船体上部结构和设备，承受水压和风压的力量，并保证船舶的载重能力、航行安全和稳定性。
在船舶设计和建造过程中，船体的结构和材料选用是至关重要的，下面将对船舶船体的知识点进行总结。
一、船舶船体结构类型船舶船体的结构类型主要包括：单壳体结构、双壳体结构和混合结构。
1. 单壳体结构：单壳体船体结构是指整个船体由一层厚度不等的船壳板组成，主要由船壳、船底、船尾和船头组成。
根据船体外形，单壳体结构又可分为平底船、V型底船和U型底船等。
2. 双壳体结构：双壳体船体结构是在船舶外壳表面外侧再加一层壳板，形成两层船壳构造，主要用于油船、化学品船等液态货物的运输船舶，以增加船壳的强度和安全性。
3. 混合结构：混合结构是结合单壳体和双壳体结构的优点，将其结构特点融合在一起，形成新型的船体结构。
二、船舶船体材料船舶船体的材料选用对船舶的性能、强度和耐久度有着至关重要的影响，主要包括金属材料和非金属材料。
1. 金属材料：金属材料是船舶船体常用的结构材料，主要包括钢铁（包括碳素结构钢、耐候结构钢等）、铝合金、铜合金等。
2. 非金属材料：非金属材料主要包括玻璃钢、碳纤维复合材料等，这些材料具有重量轻、耐腐蚀、强度高等特点，逐渐在船舶船体结构中得到应用。
三、船舶船体主要零部件船舶船体由许多零部件组成，主要包括船壳、船底、船尾、船头、船舷、船艏、船艉等，其中船壳是船体的主体结构，负责承受水压和风压力，其他零部件主要以增加船体的强度和稳定性为主。
四、船舶船体建造工艺船舶船体建造工艺主要包括：板材切割、板材成型、船壳焊接、水密检测、船体拼装、船体热处理、船体清理、外表面处理、船舶防腐、船体打磨等等环节，这些环节严格按照工艺流程进行，确保船体结构的质量和可靠性。
五、船舶船体的维修与保养船舶船体的维修与保养是延长船体寿命和保证船舶航行安全的重要工作，主要包括船壳表面修复、防腐保养、船体涂装、水密检测、船舶结构强度检测等环节，这些工作需要定期进行，以确保船体结构的完好性和稳定性。

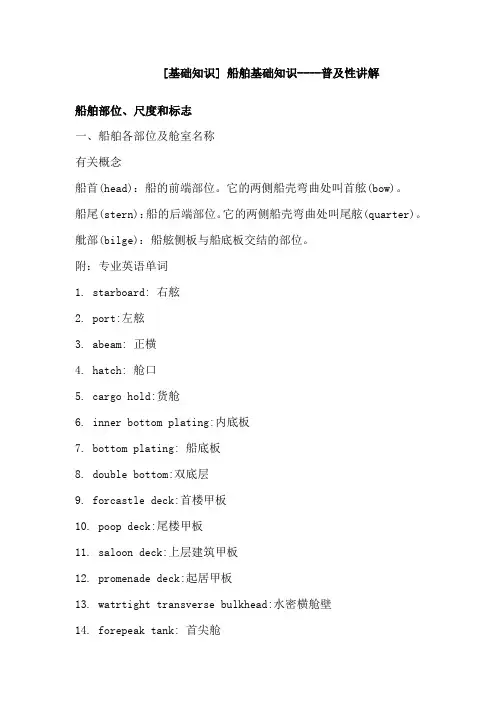

[基础知识] 船舶基础知识----普及性讲解船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。
它的两侧船壳弯曲处叫首舷(bow)。
船尾(stern)：船的后端部位。
它的两侧船壳弯曲处叫尾舷(quarter)。
舭部(bilge)：船舷侧板与船底板交结的部位。
附：专业英语单词1. starboard: 右舷2. port:左舷3. abeam: 正横4. hatch: 舱口5. cargo hold:货舱6. inner bottom plating:内底板7. bottom plating: 船底板8. double bottom:双底层9. forcastle deck:首楼甲板10. poop deck:尾楼甲板11. saloon deck:上层建筑甲板12. promenade deck:起居甲板13. watrtight transverse bulkhead:水密横舱壁14. forepeak tank: 首尖舱15. afterpeak tank: 尾尖舱16. engine room: 机舱17. collision bulkhead:防撞舱壁船舶尺度最大尺度：也称全部尺度或周界尺度，它可以决定停靠码头泊位的长度，是否可以从桥下通过，进某一船坞。
全长（最大长度）：指船舶最前端与最后端之间（包括外板和两端永久性固定突出物在内）水平距离。
全宽（最大宽度）：包括船舶外板和永久性固定突出物在内的垂直于纵中线面的最大水平距离。
最大高度：自龙骨下边致船舶最高点之间的垂直距离。
它减去吃水，即可得水面以上的船舶高度。
登记尺度：是主管机关在登记船舶和计算船舶总吨位、净吨位时所使用的尺度，它载明于吨位证书上。
登记长度：在上甲板的上表面上，自首柱前缘到尾柱后缘的水平距离；无尾柱时，则量至舵杆中心。
登记宽度：在船舶最大宽度处，两舷外板外表面之间的水平距离。
登记深度：在船舶纵中剖面的登记长度中点处，从上甲板下表面往下量至内底板上表面的垂直距离。
一、船舶种类及其结构特点1）干散货船——横向结构。
Bulk Carrier2）液体散货船——纵向结构。
（油船）Tanker3）集装箱船——横向结构。
Container4）杂货船——横向结构。
General ship5) 其他特种船二、船舶基本资料Particulars1)船名：M/V XXXX Motor vessel Merchant vessel S/S XXXX Steam ship2)国籍：Nationality3)船籍港: Port of registering4)建造日期: Date of building (中国政府规定:船龄在18年以上的船舶不准进口----- 即不准悬挂中国旗.)5)建造地点(或船厂): Place of building (or builder)6)国际海事组织编号: IMO No (国际保安规则的要求)7)(船舶)全长: Length over all (L .O. A) 提供给港方,作泊位安排,两柱间长: Length breadth perpendiculars (L.B.P) 用作计算船舶的拱垂度.8)型宽: Breadth9)型深: Depth10)总吨(位): Gross tonnage为体积吨,1吨位=100立方英尺=2.83立方米净吨(位): Net tonnage 计算各种港口费用的依据.国际吨位证书, 巴拿马运河吨位证书,苏伊士运河吨位证书.(申办这些证书要提供船舶总布置图,机舱布置图)11)排水量(阿基米德定律): Displacement12) 满载载重量: Deadweight(为重量吨)满载载重量=满载排水量-船舶自重-油,水存量-常数1立方米(淡水)=1000公斤=1吨或1立方米(标准海水)=1025公斤=1.025吨物质的比重和积载因素的概念载重线证书(Load line ),干舷(free board)的核定,剩余浮力(一舱不沉制).载重线的种类:夏季载重线,热带载重线,热带淡水载重线,冬季载重线,北大西洋冬季载重线. 国际载重线区域图顺便提一提净空高度: Air draft13)船舶吃水(水尺): Draft在船舶的艏,舯,艉标识了六个水尺标志.有英制和公制两种.显示船舶状态和用以计算载货量(调整船舶吃水PI\TPC,ITM\CTM)14)浮心,漂心,船舶重心(KM)和货物重心(KG)静稳性高度=KM-KG=GM必须大于零.影响静稳性高度的因素除了货物装载状况外,液体舱室“自由液面”对静稳性高度的影响是很大的.是与液体舱室的宽度的立方成正比.（M=1/12舱长X舱宽的立方。
