如何写电气设计说明系列10--某电子商城建筑电气方案设计实例摘要:某电子商城为展示销售、办公及其相应配套设施组成的现代化大厦。
总建筑面积103093.3m2。
地下五层,地上十一层,建筑高度为70m。
【建筑概况】某电子商城为展示销售、办公及其相应配套设施组成的现代化大厦。
总建筑面积103093.3m2。
地下五层,地上十一层,建筑高度为70m。
【电气设计说明】1.设计范围(1)变、配电系统;(2)照明配电系统;(3)防雷接地系统;(4)电话系统;(5)综合布线系统;(6)有线电视系统;(7)闭路电视保安监视系统;(8)公共广播系统;(9)LED显示系统;(10)楼宇自控系统;(11)火灾自动报警和联动控制系统。
2.变、配电系统(1)一级负荷:消防用电设备(消防控制室内的火灾自动报警控制器及联动控制台、消防水泵、消防电梯、排烟风机、加压送风机等)、保安监控系统、应急照明及疏散指示等;二级负荷:客梯、生活水泵、排水泵等;三级负荷:其他照明及电力负荷。
(2)负荷估算:本工程用电总设备容量约为:Pe=14720kW;总计算负荷约为Pjs=8338kW,设计变压器总装机容量为11200kVA。
(3)电源:本工程由市政电网引来两路10kV电源供电,两路电源同时工作,互为备用,每路10kV 电源均能承担全部负荷。
高压系统电压等级为10kV,低压系统电压等级为~220V/380V。
(4)本工程设置一处变、配电所,内设四台2000kVA变压器和两台1600kVA变压器。
变压器低压侧母线设置母联断路器,采用单母线分段方式运行,六台变压器采用两台一组的方式,分为三组,每组母联断路器设自投自复/自投不自复/手动三种组合方式转换开关。
其中一组专供空调冷机站用电,冬季无冷负荷时可将该组变压器停止运行;一组主要供地下二层至五层商铺照明及铺位用电,当一台变压器停电时切断铺位用电保证照明用电,铺位用电的切除通过DDC实现。
两段母组自投时应自动断开非保证负荷,以保证变压器对相对重要负荷进行供电。
景观电气方案部分:
本工程在电气设计上,采用各种新技术,设置了各种现代化系统,以保证使用上更安全和节能,满足建筑的需要,本工程共设置以下几个系统:
一、供配电系统
本工程按一级负荷的要求供电,应由城市供电网引来二路10kV电源,应满足规范GB50052-95所规定的一级负荷的供电条件。
本工程初估用电量为1000kV A,拟设变电所一座,设二台630kV A 变压器,变压器总装机容量为1260 kV A,变电所位于一层。
变电所低压出线采用放射式与树干式相结合的方式向各用电设备供电,配电线路在设计上,工作区域与公共部分分开,应急用电与正常用电分开。
重要的场所、消防设备采用双电源末端切换方式供电。
二、照明系统
本工程各场所的照度标准按《建筑照明设计标准》(GB50034-2004)选取,照明光源以细管径节能荧光灯、紧凑型节能灯为主,灯具选用高效节能灯具,满足节能要求。
不仅仅满足实用的要求,更满足美观的要求!
本文主要内容回顾:
本工程在电气设计上,采用各种新技术,设置了各种现代化系统,以保证使用上更安全和节能,满足建筑的需要,本工程共设置以下几个系统:。
学校电气方案设计说明
一、项目概述
本工程为XXX中学校电气工程,总建筑面积为8000m2,由教学楼、体育馆、宿舍和后勤楼四部分组成。
二、系统分析
1.供电系统
本工程采用三相四线制,电压为220V,变压器容量为160KVA,额定电流为400A。
对电源线采用720mm2平衡线,采用灰色管道,对中低压回路采用四芯控制电缆,对高压照明采用石棉电缆,所有配电箱采用空气开关,具有过载、短路和漏电保护功能,安装方便,使用安全可靠。
2.照明系统
本工程采用LED灯照明系统,控制系统采用智能控制方式,根据环境光照强度自动调整光强,节能效果显著,预计照明用电降低约30%;智能控制系统可以设置多种控制方式,可以根据实际需要进行灯光调节。
3.电力配电系统
本工程采用空开柜配电系统,所有电缆均采用符合国家标准的高品质电缆,接线端子采用低温型接线端子,有效保证电缆的质量安全,电缆接头采用拧紧接头的方式,有效防止漏电,所有空开柜以及终端电器均采用世界著名品牌,绝缘等级高、耐压强、安全可靠。
4.动力系统
本工程采用电机控制的动力系统,电动机采用变频技术,采用智能控制技术。
电气设计说明一、设计依据1、工程概况本工程位于西安市,地上三层,层高3.6m,主要为办公与食堂;建筑主体高度7.8m,总建筑面积为1893肝。
结构形式为框架结构。
本工程属于二类普通多层建筑。
2、相关专业提供的工程设计资料。
3、建设单位提供的设计任务书。
4、中华人民共和国现行主要标注及法规:《民用建筑电气设计规范》JGJ16-2008 《办公建筑设计规范》JGJ67-2006《建筑物防雷设计规范》GB50057 《建筑照明设计标注》GB50034-2013《低压配电设计规范》GB50054-2001 《供电系统设计规范》GB50052-2009《视频安防监控系统工程设计规范》GB50395-2007 《综合布线系统工程设计规范》GB50311-2007二、设计内容、范围1、设计内容:照明、配电系统、视频监控系统、综合布线系统、安全措施。
2、与其它专业设计的分工:1)本设计所有弱电系统,由专业公司二次设计。
三、220/380照明配电系统1、负荷分类及容量:负荷等级为三级负荷,设计容量为90K也2、供电电源:本工程从室外引来两路220/38OV电源,供给本楼负荷用电;进线缆从建筑物外埋地引入,进入一层的照明总配电箱ALl及动力总配电箱AP e3、供电方式:本工程采用放射式的供电方式。
4、照明配电:照明、插座均由不同的支路供电;除壁挂空调插座外柜式空调插座和普通插座回路均设漏电断路器保护。
四、设备安装1、动力、照明电源总进线箱均设在一层,箱底距地LO米安装。
2、厨房操作间配电箱箱底距地1.0米明装,二楼配电箱箱底距地1.5米嵌墙暗装。
3、除注明外,开关、插座、空调插座分别距地L3m、0.3m、1.8m喑装。
4、开关、插座和照明灯具靠近可燃物时,应采取隔热、散热等防火保护措施。
5、采用I类灯具时,灯具的外露可导电部分应可靠接地。
6、建筑内消防应急照明灯具的照度应符合下列规定:(1)疏散走道的地面最低水平照度不应低于0.51x;(2)人员密集场所内的地面最低水平照度不低于LOlx;(3)楼梯间内的地面最低水平照度不应低于5.Olx0五、导线选择及敷设1、照明干、支线选用BV-450/750V聚氯乙烯绝缘铜芯导线。

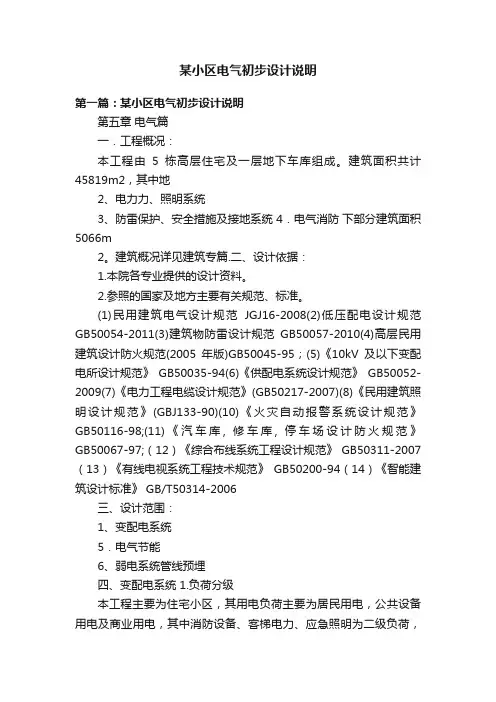

某小区电气初步设计说明第一篇:某小区电气初步设计说明第五章电气篇一.工程概况:本工程由5栋高层住宅及一层地下车库组成。
建筑面积共计45819m2,其中地2、电力力、照明系统3、防雷保护、安全措施及接地系统 4.电气消防下部分建筑面积5066m2。
建筑概况详见建筑专篇.二、设计依据:1.本院各专业提供的设计资料。
2.参照的国家及地方主要有关规范、标准。
(1)民用建筑电气设计规范JGJ16-2008(2)低压配电设计规范GB50054-2011(3)建筑物防雷设计规范GB50057-2010(4)高层民用建筑设计防火规范(2005年版)GB50045-95;(5)《10kV及以下变配电所设计规范》GB50035-94(6)《供配电系统设计规范》GB50052-2009(7)《电力工程电缆设计规范》(GB50217-2007)(8)《民用建筑照明设计规范》(GBJ133-90)(10)《火灾自动报警系统设计规范》GB50116-98;(11)《汽车库, 修车库, 停车场设计防火规范》GB50067-97;(12)《综合布线系统工程设计规范》 GB50311-2007(13)《有线电视系统工程技术规范》GB50200-94(14)《智能建筑设计标准》 GB/T50314-2006三、设计范围:1、变配电系统5.电气节能6、弱电系统管线预埋四、变配电系统 1.负荷分级本工程主要为住宅小区,其用电负荷主要为居民用电,公共设备用电及商业用电,其中消防设备、客梯电力、应急照明为二级负荷,其余为三级负荷。
2.电气负荷设备总安装容量Pe=8047.9kw 低压侧计算负荷Pjs=3126.79kW 3.供电电源由城市10kV配电网引入地下室高压配电房。
小区设2个变配电房,地下室公变配电房(2x1000kVA),供A1~A3栋,B,C栋,D,E栋住宅用电,地下室专变配电房供首层商铺用电及地下室照明,电梯,给水泵,消火栓泵等公共设备用电,并设一台360KW的发电机,供小区消防设备及重要负荷供电。
电气设计说明一.设计依据1.建筑概况:本工程位于XXXX。
总建筑面积约xxxx㎡。
地下x层,主要为xxxx,地上xx层。
本工程属于xxx建筑。
建筑主体高度xxxm,裙房高度xxxm。
结构形式为xxxxxx结构,基础形式为xxx结构。
人防工程为x级,平战结合;防火等级:xx级;2.相关专业提供给的工程设计资料;3.各市政主管部门对初步设计的审批意见;4.甲方提供的设计任务书及设计要求;5.中华人民国现行主要标准及法规:--《供配电系统设计规》GB50052-2009;--《民用建筑电气设计规》JGJ/T16-2008;--《10KV及以下变电所设计规》GB50053-94;--《低压配电设计规》GB50054-2011;--《建筑物防雷设计规》GB50057-2010;--《建筑设计防火规》GB 50016—2006;--《高层民用建筑没计防火规》GB 50045—95(2005年版);--《建筑照明设计标准》GB50034-2004;--《人民防空工程设计防火规》GB 50098-2009;6.国家、地方现行标准、规。
二.设计围1.本工程设计包括红线的以下电气系统:1)10/0.4kV变配电系统;2)电力配电系统;3)照明及应急照明系统;4)建筑物防雷、接地系统及安全措施;2.与其它专业设计的分工:1)室外照明系统,航空障碍灯:由专业厂家设计,本设计仅预留电源;2)工艺用电设备供电系统,本设计仅预留电源容量;3)有特殊设备的场所(例如:综合布线机房、网络交换机房、消防控制室等),本设计仅预留配电箱并注明用电量,预留部分出线回路,其具体的出线回路由二次设计决定;4)有特殊装修要求的场所,由室装修设计负责进行照明平面的设计。
本设计将电源引至配电箱,预留装修照明容量。
本工程主要为以下场所:办公建筑的接待、餐厅和大堂。
5)电源分界点:由城市电网引入本工程变配电室的两路10kV 电源线路。
本设计提供此线路进入本工程建设红线围的路径,变配电室位置。

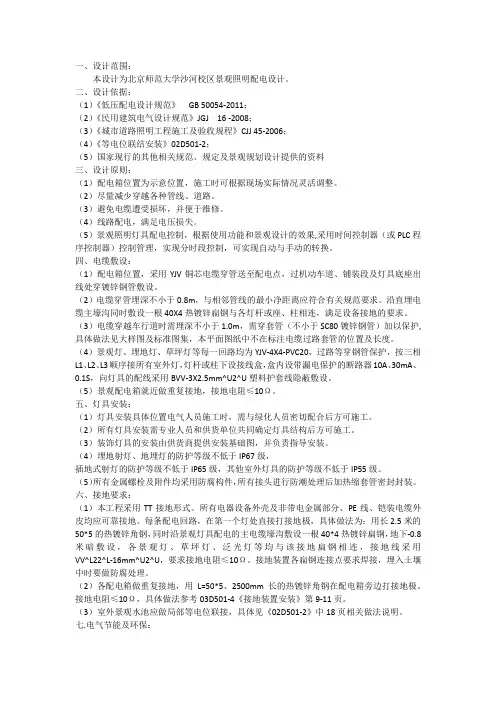

一、设计范围:本设计为北京师范大学沙河校区景观照明配电设计。
二、设计依据:(1)《低压配电设计规范》GB 50054-2011;(2)《民用建筑电气设计规范》JGJ 16 -2008;(3)《城市道路照明工程施工及验收规程》CJJ 45-2006;(4)《等电位联结安装》02D501-2;(5)国家现行的其他相关规范、规定及景观规划设计提供的资料三、设计原则:(1)配电箱位置为示意位置,施工时可根据现场实际情况灵活调整。
(2)尽量减少穿越各种管线、道路。
(3)避免电缆遭受损坏,并便于维修。
(4)线路配电,满足电压损失。
(5)景观照明灯具配电控制,根据使用功能和景观设计的效果,采用时间控制器(或PLC程序控制器)控制管理,实现分时段控制,可实现自动与手动的转换。
四、电缆敷设:(1)配电箱位置,采用YJV铜芯电缆穿管送至配电点,过机动车道、铺装段及灯具底座出线处穿镀锌钢管敷设。
(2)电缆穿管埋深不小于0.8m,与相邻管线的最小净距离应符合有关规范要求。
沿直埋电缆主壕沟同时敷设一根40X4热镀锌扁钢与各灯杆或座、柱相连,满足设备接地的要求。
(3)电缆穿越车行道时需埋深不小于1.0m,需穿套管(不小于SC80镀锌钢管)加以保护,具体做法见大样图及标准图集,本平面图纸中不在标注电缆过路套管的位置及长度。
(4)景观灯、埋地灯、草坪灯等每一回路均为YJV-4X4-PVC20,过路等穿钢管保护,按三相L1、L2、L3顺序接所有室外灯,灯杆或柱下设接线盒,盒内设带漏电保护的断路器10A、30mA、0.1S,向灯具的配线采用BVV-3X2.5mm^U2^U塑料护套线隐蔽敷设。
(5)景观配电箱就近做重复接地,接地电阻≤10Ω。
五、灯具安装:(1)灯具安装具体位置电气人员施工时,需与绿化人员密切配合后方可施工。
(2)所有灯具安装需专业人员和供货单位共同确定灯具结构后方可施工。
(3)装饰灯具的安装由供货商提供安装基础图,并负责指导安装。

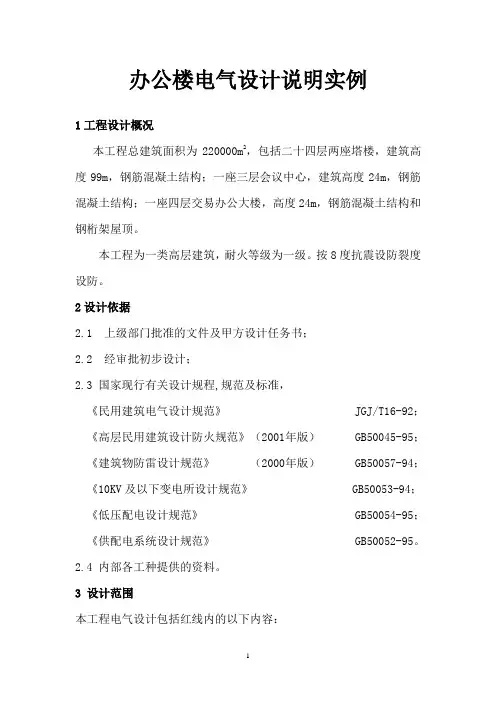

办公楼电气设计说明实例1工程设计概况本工程总建筑面积为220000m2,包括二十四层两座塔楼,建筑高度99m,钢筋混凝土结构;一座三层会议中心,建筑高度24m,钢筋混凝土结构;一座四层交易办公大楼,高度24m,钢筋混凝土结构和钢桁架屋顶。
本工程为一类高层建筑,耐火等级为一级。
按8度抗震设防裂度设防。
2设计依据2.1 上级部门批准的文件及甲方设计任务书;2.2 经审批初步设计;2.3 国家现行有关设计规程,规范及标准,《民用建筑电气设计规范》 JGJ/T16-92;《高层民用建筑设计防火规范》(2001年版) GB50045-95;《建筑物防雷设计规范》(2000年版) GB50057-94;《10KV及以下变电所设计规范》 GB50053-94;《低压配电设计规范》 GB50054-95;《供配电系统设计规范》 GB50052-95。
2.4 内部各工种提供的资料。
3 设计范围本工程电气设计包括红线内的以下内容:3.1高、低压变配电系统;3.2电力、照明系统;3.3建筑设备监控设备及系统集成;3.4防雷接地系统;3.5火灾自动报警系统;3.6有线电视系统;3.7综合布线系统;3.84变、配电系统4.1 负荷等级及供电电源本工程中安防信号电源、消防系统设施电源、通信电源、人防应急照明及计算机系统电源等为一级负荷。
生活水泵、普通客梯等为二级负荷。
其他为三级负荷。
4.1.2供电电源1) A座:采用两路独立的10kV电源,并设置一台2000kVA柴油发电机组,作为第三电源。
另外,还在D座设置一台1000kVA柴油发电机组,以备证券交易场所使用。
两路10kV电源采用电缆埋地引入本建筑,并送至本工程地下一层的电缆分界室。
2) B座:采用两路独立的10kV电源,并设置一台柴油发电机组,作为第三电源。
两路10kV电源采用电缆埋地引入本建筑,并送至本工程地下一层的电缆分界室。
4.2.1 A座:总设备容量: 20699kW,总计算容量:11734kW。
1 工程概况1.1 项目名称:万达1.2 建设地点: XXX1.3 建设单位:XXX1.4 项目规模及概况:本项目位于XX,功能为XX,设计面积约XXXm2。
1.5 设计范围:本设计范围为XX局部,XXX室内装修区域。
2 设计依据2.1 建设单位提供的设计任务书、相关技术标准、文件和会议纪要等设计要求;2.2 建设单位提供的有关部门认定的工程设计资料;2.3 相关专业提供给本专业的工程设计资料;2.4 施工图设计文件及其批复意见。
2.5 国家现行的有关规范、标准及相关行业规范、规程及地方的有关标准:《民用建筑电气设计标准》GB51348-2019;《民用建筑设计统一标准》GB 50352-2019;《建筑设计防火规范》GB 50016-2014(2018年版);《低压配电设计规范》GB 50054-2011;《火灾自动报警系统设计规范》 GB 50116-2013;《消防应急照明和疏散指示系统技术标准》GB 51309-2018;《建筑照明设计标准》GB/T 50034-2024;《绿色建筑评价标准》GB/T 50378-2019;《公共建筑节能设计标准》GB 50189-2015;《建筑防火封堵应用技术标准》GB/T 51410-2020;《建筑机电工程抗震设计规范》GB 50981-2014;《建筑节能与可再生能源利用通用规范》GB 55015-2021;《建筑环境通用规范》GB 55016-2021;《建筑与市政工程无障碍通用规范》GB 55019-2021;《建筑电气与智能化通用规范》GB 55024-2022;《消防设施通用规范》GB 55036-2022;《建筑防火通用规范》GB 55037-2022;《建筑内部装修设计防火规范》GB 50222-2017;《商店建筑电气设计规范》JGJ 392-2016;其他相关的国家和地方现行法规、标准、规范、规程及规定等。
3. 设计范围3.1 本工程设计包括本说明第1.5条范围内的以下设计内容:电力配电系统;照明系统;火灾自动报警系统。

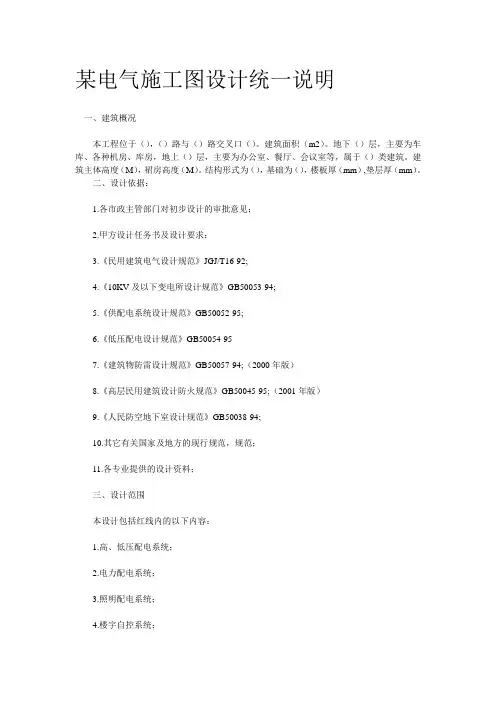

某电气施工图设计统一说明一、建筑概况本工程位于(),()路与()路交叉口()。
建筑面积(m2)。
地下()层,主要为车库、各种机房、库房,地上()层,主要为办公室、餐厅、会议室等,属于()类建筑。
建筑主体高度(M),裙房高度(M)。
结构形式为(),基础为(),楼板厚(mm),垫层厚(mm)。
二、设计依据:1.各市政主管部门对初步设计的审批意见;2.甲方设计任务书及设计要求;3.《民用建筑电气设计规范》JGJ/T16-92;4.《10KV及以下变电所设计规范》GB50053-94;5.《供配电系统设计规范》GB50052-95;6.《低压配电设计规范》GB50054-957.《建筑物防雷设计规范》GB50057-94;(2000年版)8.《高层民用建筑设计防火规范》GB50045-95;(2001年版)9.《人民防空地下室设计规范》GB50038-94;10.其它有关国家及地方的现行规范,规范;11.各专业提供的设计资料;三、设计范围本设计包括红线内的以下内容:1.高、低压配电系统;2.电力配电系统;3.照明配电系统;4.楼宇自控系统;5.防雷及接地系统;6.人防工程;7.室外照明系统(与专业厂家配合);8.报告厅,演播室,多功能厅等的调兴照明系统(与专业厂家配合);9.有工艺设备的场所(例如:厨房、电梯等),设计仅预留配电箱;10.根据甲方()文,本工程设计时,公共场所及所有办公室的强电设备均只做预留,强电将电源引至配电箱,预留装修照明仅先期估算照明容量,待以后由室内装修设计负责进行配电盘及平面的二次设计,以防止重复投资。
11.本工程电源分界点在高压进线柜处。
四、供电设计1.本工程负荷等级为()级。
2.本工程从()及()引来两路10kv高压电源,每路均能承担本工程全部负荷。
两路高压电源同时工作,互为备用。
3.10kv高压电源引至设在本工程()层的分界室。
变配电所设在地下()层。
高压为单母线分段运行,手动联络,高压断路器为真空断路器,直流操作()AH,继电保护为定时限过流及速断保护。
XX住宅区电气方案设计说明一、设计范围:本工程拟设置以下电气系统:变配电系统;照明系统(含应急照明系统);防雷接地系统;火灾自动报警系统;各种弱电系统。
二、强电系统1.变配电系统:(1)负荷分级:本工程为二类高层建筑,其中与消防有关的设备为一级负荷,住宅用电为三级负荷,其它为二级负荷。
(2)负荷容量:本设计A型住宅住户按每户8kW设备容量计算,B、C型住宅住户按每户6kW设备容量计算;电梯按每楼每部15kW计算;综合性用房按40W/m2标准设计;地下车库照明按5W/m2标准计算;小区弱电设备按4kW/单元楼计算;小区消防泵、喷淋泵、生活水泵按100kW 计算;小区安防及智能化系统按30kW计算。
小区标称设备功率2439.4kW。
其中二级负荷计算功率140kW。
(3)供电电源:本设计由城市10kV电网引来一路10kV电源回路,二级负荷备用电源采用140kW以上的柴油发电机。
(4)高低压配电系统:本设计在地下车库I区设置一座室内变配电所,所内设置1台SCB9-1000kV A空冷干式变压器一台。
本设计在地下车库II区设置一座室内变配电所,所内设置1台SCB9-1000kV A空冷干式变压器一台。
本设计在地下车库I区设置一座柴油发电机房,所内设置1台发电机额定功率为140kW 的柴油发电机组。
3.应急电源系统:二级负荷的备用电源由自备柴油发电机房提供,二级负荷包括:消防负荷、安防负荷、弱电设备负荷等。
本设计使用的应急照明灯具的备用电源为灯具自带的蓄电池。
4. 防雷接地系统:(1). 本工程按第二类防雷建筑物设置。
(2). 本工程分别设置防直击雷、防侧击雷、防雷电波侵入以及防电磁感应措施。
(3). 本工程接地采用TN-S系统。
三、弱电系统1.本设计弱电系统包括:电话系统、网络系统、有限电视系统、楼宇门户对讲系统、安全防范系统、火灾自动报警系统、地下停车库自动计费系统等。
2.电话系统:(1)本工程范围内住宅用户按每户1门电话设计,综合性用房按100门电话预留,本工程范围内总计电话系统容量400门。
电气方案设计说明举例西安市第三医院建设工程电气方案设计6电气6.1 工程概况本工程属大型三类甲等综合医院的整体方案设计,共分医疗综合楼、高干病房楼,总建筑面积约为11.886万平米,总病床数量为1000床.6。
2设计依据:6。
2。
1.相关专业提供给的工程设计资料;6。
2.2.中华人民共和国现行主要标准及法规;《高层建筑设计防火规范》 GBJ16-87(2005年版)《民用建筑电气设计规范》 JGJ/T16—92《建筑物防雷设计规范》GB50057—94(2000版)《低压配电系统设计规范》GB50054-95《医院洁净手术部建筑技术规范》GB50333-2002《建筑照明设计标准》GB50034—2004《通用用电设备配电设计规范》GB50055-93《人民防空工程设计防火规范》GB50038—2005其他有关国家及地方的现行规程、规范及标准6.3 设计范围:6.3.1。
高低压配电系统6。
3.2.医疗综合楼电气设计6.3.3。
高干病房楼电气设计6.4. 高、低压配电设计根据各单体建筑的各层建筑面积,按负荷密度法计算照明负荷;根据各专业提供的用电设备资料,按需要系数法计算出照明等其他用电负荷。
具体数据如下:拟建工程主要电气指标如下:用电设备总安装容量:9000kW计算有功负荷:6075kW计算无功负荷:4900kvar计算视在功率:7800KVA(补偿后)电容补偿容量:2200kvar选用6*1600KVA变压器(平均每台变压器负荷率约为75%)6.4.1. 负荷等级及负荷分类:6。
4.1.1负荷等级:本工程属于三类甲等综合医院,主楼属一类高层建筑。
因此,根据规范要求,按一级负荷用户要求供电。
6.4。
1。
2负荷分类:1)。
在本工程中下列科室的照明及电力的负荷等级为一级,(1)所有消防相关用电;(2)弱电机房;(3)各科室的抢救室,治疗室;(4)手术室、CCU、ICU、产房。
上述一级负荷采用双电源末端切换方式配电。
第1篇说明书部分第1章主变压器的选择1.1 主变压器选择的相关原则1.1.1 DJ2-88规程中关于变电所主变压器选择的规定(1)主变压器容量和台数的选择,应根据《电力系统设计技术规程》SDJ161-85有关规定和审批的电力系统规划设计决定进行。
凡装有两台(组)及以上主变压器的变电所,其中一台(组)事故停运后,其余主变压器的容量应保证该所全部负荷的70%,在计及过负荷能力后的允许时间内,应保证用户的一级和二级负荷。
(2)与电力系统连接的220~330kV变压器,若不受运输条件的限制,应选用三相变压器。
500kV主变压器选用三相或单相,应根据变电所在系统中的地位、作用、可靠性要求和制造条件、运输条件等,经经济技术比较确定。
当选用单相变压器组时,可根据系统和设备情况确定是否装备用相;此时,也可以根据变压器的参数、运输条件和系统情况,在一个地区设置备用相。
(3)对深入市区的城市电力网变电所,结合城市供电规划,为简化变压器层次和接线,也可采用双绕组变压器。
(4)主变压器的调压方式的选择,应符合《电力系统设计技术规程》SDJ161的有关技术规定。
1.1.2 主变压器选择的一般原则1. 主变压器台数的确定为保证供电的可靠性,避免一台主变压器故障或检修时影响供电,变电所一般装设两台主变压器,但一般不超过两台变压器。
当只有一个电源或变电所的一级负荷另有备用电源保障供电时,可装设一台主变压器。
当变电所装设两台以及以上主变压器时,每台容量的选择应按照其中任意一台主变压器停运时,其余变压器容量至少能保证所供的一级负荷或为变电所全部负荷的60%~75%。
通常一次变电所采用75%,二次变电所采用60%。
2.变压器型式的选用⑴变电所的主变压器一般采用三相变压器,如因制造和运输条件限制,在220KV的枢纽变电所中,一般采用单相变压器组。
当装设一组单相变压器时,应考虑装设备用相。
当主变压器超过一组,且各组容量满足全所负荷的75%要求时,可不装备用相。
电气设计说明范本一、设计目标本电气设计的主要目标是为了满足所需设备的正常运行和安全使用。
设计要考虑设备的特性、工作环境、电气系统的可靠性和稳定性等因素,以确保电气系统安全可靠、操作方便、易于维护。
二、系统概述本电气设计适用于设备的电气系统,主要包括电源系统、控制系统和保护系统。
电源系统提供设备所需的电能,控制系统实现对设备的控制和调节,保护系统用于检测和解决电气系统的故障。
三、电源系统设计1.电源供应:本系统使用交流电作为电源供应,供电电压为380V,频率为50Hz。
供电线路应根据设备的功率和电流要求进行选择,电缆和插座要具备足够的负载能力。
2.电源保护:在电源线路前应设置过流保护开关和漏电保护器,以保护电气设备和使用人的安全。
3.配电箱:本系统将设备的电源引入到配电箱中,再通过配线进行分配供给各个设备。
配电箱应具备防水、防尘和符合电工标准的特性。
4.接地保护:采取TT接地系统,为保证接地的可靠性,设计了合适的接地装置并设置有效的接地电阻。
四、控制系统设计1.信号检测:通过传感器获取设备运行状态的信息,并将信号传输到控制系统中。
各种传感器应根据设备特点选择合适的类型,并在适当位置进行安装。
2.控制方式:本系统采用PLC控制方式,通过PLC实现设备的自动化控制和监控。
PLC编程灵活,易于操作和维护。
3.控制设备:选用合适的继电器、接触器、开关和按钮等设备进行控制信号的传输和处理。
这些设备应具备良好的质量和稳定性,以确保控制系统的可靠性。
4.控制柜:本系统使用密封式控制柜进行设备的控制和调整,控制柜内部应具备良好的散热和通风条件,以确保设备正常工作。
五、保护系统设计1.过压保护:使用过压保护装置,当电源电压超过额定值时,自动断开电源,以保护设备免受过高电压的损害。
2.欠压保护:使用欠压保护装置,当电源电压低于额定值时,自动断开电源,以保护设备免受欠压的损害。
3.过载保护:使用过载保护装置,当设备工作过载时,自动切断电源,以保护设备不受过大电流损坏。
电气设计说明一、工程概况本工程为四层教学楼,四层上是层高为4.5m的花架,,建筑高度为18..90m。
二、设计依据1、建筑平立剖平面2、《民用建筑电气设计规范》(JGJ/T 16-92);《供配电设计系统设计规范》(GB50052-95);《低压配电设计规范》(GB50054-95);《建筑物防雷设计规范》(GB50057-94);三、供电1、本工程采用380V/220V低压供电系统,进线选用铜芯电缆直埋地暗敷,电缆过路及进建筑物基础穿保护管。
供电负荷为70KW。
2、本工程电气设计部分只从进户线之后做起,室外供电由甲方自理。
四、配电在一层配电室设配电总箱,明装,底标高 1.3m。
各层分设动力和照明配电箱,均暗装,底标高1.6m.五、电器电气布置详见电气平面图,灯具开关暗装,安装标高为1.4m,吊扇附明装开关,中心标高为1.4m,电源插座安装标高为1.4m。
灯具除白炽灯外均为电子镇流器荧光灯。
六、电线主干线见《供电系统图》,工作导线采用塑料铜芯线,照明线路与插座线路分开穿管敷设,专用保护线采用铜芯软线,与工作导线同穿高强度阻燃绝缘电线管沿墙、顶暗敷。
七、接地本工程采用TN-C-S系统,基础做接地极,接地电阻不大于10Ω,接地电阻达不到设计要求时,增加人工接地极。
做法见《建筑电气安装工程图集》,本工程总等电位(MEB)联接,MEB端子箱设于电源进线处,箱体尺寸为300*200*120,暗装,底标高为0.3m,MEB端子板采用260*100*4的紫铜板,做法见《等电位联接安装》97SD567的12页,MEB,连接线采用-40*4的镀锌扁钢,安抚在墙,或地面内,做法见《等电位联接安装》97SD567的6.7页.八、双向视听只做管线预留设计,暗装与调试由厂家现场指导,配电室内分线箱明装,底标高为1.6m,走道内分线箱暗装,底标高为1.6m。
线路穿SC厚电线管暗敷于墙或顶棚内。
设备安装标高见《双向视听平面图》。
第六章电气设计说明一、工程概况本工程为xxxx改扩建工程,地上三层地下一层框架结构,建筑主体高度为10.95m,建筑面积为991.10㎡。
二、设计依据1、根据建设单位提供的基础资料、设计要求和工艺要求。
2、建筑专业提供的平、立、剖面图及给排水、暖通专业提供的设备用房和用电量。
3、采用国家、行业及地方规范、法规及标准(1)《供配电系统设计规范》GB50052-95(2)《低压配电设计规范》GB50054-2009(3)《民用建筑电气设计规范》JGJ16-2008(4)《建筑照明设计标准》GB50031-2004(5)《有线电视系统工程技术规范》GB50200-94(6)《综合布线系统工程设计规范》GB50311-2007(7)《办公建筑设计规范》JGJ67-2006(8)《建筑物防雷设计规范》GB50057-94(2000年版)三、设计范围1、低压配电系统;2、照明配电系统;3、综合布线系统;4、有线电视系统;四、配电系统1、负荷级别:本建筑物内所有的应急照明、疏散照明、为二级负荷。
其余均为三级负荷。
采用TN -S供电系统。
2、负荷计算:本工程的总装机容量为24.5KW。
负荷计算采用需用系数法,负荷计算结果详见附图系统图。
本工程所有用电负荷为配电室统一计量。
3、电源本工程电源由室外经电缆埋地引进,三相五线制,其电压为380/220V,进线箱处均做重复接地,其接地电阻R≤1Ω。
五、线路及其敷设方式本工程室外配电干线选用YJV22-1KV铜芯电缆,敷设方式采用电缆直埋;室内导线选型为BV-0.45/0.75KV,所有导线穿钢管或穿阻燃 PVC 管沿墙或地(顶)板暗敷。
六、照明设计1、供电电压220/380V,使用电压220V。
2、光源:选用荧光灯,卫生间、走廊为吸顶灯。
3、应急照明、疏散指示为二级负荷,采用灯内自备蓄电池作备用电源,连续供电时间为90min。
4、各功能用房照度业务用房、综合办公室:300Lx走廊:75~100Lx七、综合布线系统1、设综合布线系统支持用户语音、数据文本、图形、图像的通信。
电气设计说明一、供电设计:(1)本建筑消防电梯、消防泵、应急说明、通道照明等消防负荷为二级负荷;一般照明、一般动力等为三级负荷。
(2)本工程电源均由室外低压配电室引至,主电源引至室外低压配电室,备用电源引至室外发电机。
(3)低压配电电源为220/380V交流三相四线配电。
(4)电气用房,内地坪高出本层地坪200mm,每层电气竖井内地坪高出本层地坪150mm。
(5)采用TN-C-S接地系统,联合接地体,接地电阻不大于1欧姆。
接地极做法详03D501-4第14页。
二、照明系统、动力配电系统:(1)光源部分:所有灯具均采用高效节能型灯具,住宅内采用节能灯,淋浴间、带洗浴的卫生间选用防水型灯具。
(2)按规范在主要出入口、走廊等处设置疏散照明,灯具选用自备蓄电池的灯具,其电源取自应急照明配电箱(见平面图)。
(3)照明、动力等干线,采用分区树干式配电;重要负荷及较大容量动力负荷,采用放射式配电或树干和放射式混合配电。
(4)本工程小于15KW的电动机采用直接启动方式;排污泵采用液位计控制,超高超低水位发出声光报警;消防专用设备电控箱内均预留控制及反馈接点,手动控制线引至消防值班室。
(5)消防供电设备均应设有明显标志,其保护电器在过负荷时,只报警不跳闸。
三、导线选择:(1)照明及普通动力干线、支线采用聚氯乙烯绝缘电线,图中以BV-表示。
(2)应急照明采用阻燃等级为B级无卤低烟聚烯烃绝缘电线,图中以WDZN-YJ(F)E-表示,重要的消防设备(如消防电梯等)用电干线采用聚乙烯绝缘耐火电力电缆,图中NHVV-表示,支线采用聚氯乙烯绝缘阻燃电线,图中以ZRBV-表示。
(3)综合布线采用光纤进户,支线采用UTP5004五类电缆线。
(4)闭路电视系统干线采用SYKN-75-9型,支线采用SYKV-75-5型同轴电缆。
(5)其余导线型号见图注。
四、导线敷设方式:(1)直埋电力电缆进出建筑物做法见《电安图册》JD5-112,113页。
某电气施工图设计统一说明一、建筑概况本工程位于(),()路与()路交叉口()。
建筑面积(m2)。
地下()层,主要为车库、各种机房、库房,地上()层,主要为办公室、餐厅、会议室等,属于()类建筑。
建筑主体高度(M),裙房高度(M)。
结构形式为(),基础为(),楼板厚(mm),垫层厚(mm)。
二、设计依据:1.各市政主管部门对初步设计的审批意见;2.甲方设计任务书及设计要求;3.《民用建筑电气设计规范》JGJ/T16-92;4.《10KV及以下变电所设计规范》GB50053-94;5.《供配电系统设计规范》GB50052-95;6.《低压配电设计规范》GB50054-957.《建筑物防雷设计规范》GB50057-94;(2000年版)8.《高层民用建筑设计防火规范》GB50045-95;(2001年版)9.《人民防空地下室设计规范》GB50038-94;10.其它有关国家及地方的现行规范,规范;11.各专业提供的设计资料;三、设计范围本设计包括红线内的以下内容:1.高、低压配电系统;2.电力配电系统;3.照明配电系统;4.楼宇自控系统;5.防雷及接地系统;6.人防工程;7.室外照明系统(与专业厂家配合);8.报告厅,演播室,多功能厅等的调兴照明系统(与专业厂家配合);9.有工艺设备的场所(例如:厨房、电梯等),设计仅预留配电箱;10.根据甲方()文,本工程设计时,公共场所及所有办公室的强电设备均只做预留,强电将电源引至配电箱,预留装修照明仅先期估算照明容量,待以后由室内装修设计负责进行配电盘及平面的二次设计,以防止重复投资。
11.本工程电源分界点在高压进线柜处。
四、供电设计1.本工程负荷等级为()级。
2.本工程从()及()引来两路10kv高压电源,每路均能承担本工程全部负荷。
两路高压电源同时工作,互为备用。
3.10kv高压电源引至设在本工程()层的分界室。
变配电所设在地下()层。
高压为单母线分段运行,手动联络,高压断路器为真空断路器,直流操作()AH,继电保护为定时限过流及速断保护。
4.用电负荷Pe=()kWPj=()kW(其中:照明(),电力()kW ,消防设备()kW,选用()台()kV A 变压器。
5.选用(一台)柴油发电机组()kW 作为第三路电源。
6.低压为母线分段运行,联络开关设自投自复、自投不自复、手动,转换开关。
自投时应自动断开非保证负荷,以保证变压器正常工作。
主进开关与联络开关设电气联锁,任何情况下只能合其中的2个开关。
7.计费:本工程为高压计费,低压设电力分表。
8.在变配电所低压侧,设功率因数集中自动补偿装置,电容器采用自动循环投切方式,要求补偿后的功率因数大于0.90。
本工程要求荧光灯,气体放电灯单灯就地补偿。
要求补偿后的功率因数大于0.90。
9.高压开关柜均采用()进、()出的接线方式。
10.低压开关柜均采用()进、()出的接线方式。
11.高压断路器开断能力()KA。
低压断路器要求运行开断能力在()KA以上,且设过载长延时、短路瞬时脱扣器,部分回路设失压脱扣器。
所有低压开关脱扣器额顶电流宜与开关的框架电流相同,且脱扣电流可调。
12.低压配系统采用放射式与树干式相结合的方式,对于单台容量较大的负荷或重要负荷采用放射式供电;对于照明及一般负荷采用树干式与放射式相结合的供电方式;普通照明用插接母线供电。
13.消防负荷及重要负荷采用双电源末端互投。
五、电力配电、控制系统1.本工程小于()kW的电动机采用直接启动方式;()kW以上电动机采用降压启动。
2.污水泵均采用液位计控制,水位过高报警由BAS系统完成。
3.冷冻机、冷冻泵、冷却泵、冷却塔、空调机、新风机、排风机、送风机等采用DDC 控制。
4.消防专用设备:消火栓泵、喷淋泵、消防稳压泵、排烟风机、加压送风机等不进入DDC系统。
5.本工程所有控制箱均为非标产品,由生产厂家根据设计要求,完成原理图、接线图、盘面布置图、设备材料表,交设计院审批签字后,方可订货、加工。
六、照明配电系统1.光源:有装修要求的场所视装修要求商定,一般场所为荧光灯、金属卤化物灯或其他节能型灯具。
光源显色指数Ra≥80,色温应在2500K~5000K之间。
报告厅、宴会厅灯光采用智能控制系统。
2.照度要求:办公室、报告厅、教室(300~500LX)餐厅、大厅、多功能厅(100~300LX)娱乐用房(150~500LX)客房(50~200LX)冷冻机房、泵房(50~100LX)电脑机房(150~300LX)走道,库房等(50~100LX)3.照明,插座分别由不同的支路供电,照明为单相二线制,(ZR-)BV-2X2.m m2,所有插座回路(空调插座除外)均设漏电断路器保护。
4.出口指示灯,疏散指示灯采用交流两用型,内设可浮充蓄电池,(采用区域集中式供电应急照明系统),持续供电时间大于30分钟。
灯具厚度宜在70mm以内。
5.装饰用灯具需与装修设计商定,功能性灯具如:荧光灯、出口指示灯、疏散指示灯需有国家主管部门的检测报告,达到设计要求的方可投入使用。
6.变配电所灯具管吊式安装距地2.8m。
有吊顶的场所,选用嵌入式格栅荧光灯(反射器为雾面合金铝贴膜),其它无吊顶场所选用控罩式(或盒式)荧光灯,链吊式安装,距地2.7m。
地下车库为距地2.5m。
灯管为节能型细灯管,光通量为3000Lm以上,电感式镇流器加电容补偿,cos∮≥0.90。
7.灯具安装高度低于2.4m时,需增加一根PE线,平面图中不再标注。
8.壁灯距地()m。
灯具形式由甲确定。
9.地下室深照灯管吊安装,距地4.0m。
10.室外立面照明、庭院照明由专业厂家设计,设计院配合。
七、楼宇自控系统(BAS)1.空调制冷、供暖通风、变配电系统、柴油发电机系统、公共区域照明等均纳入BAS 系统进行监控或监视。
2.监控中心设于()层。
3.BAS系统应具备机组的手/自动状态监视,启停控制,运行状态显示,故障报警、温湿度监测、控制及实现相关的各种逻辑控制关系等于功能。
4.消防类水泵、风机不进入BAS系统。
5.冷冻机应能从其控制屏(箱)内送出机组的运行状态、故障信号,并能接受由BA系统发出的控制冷冻机的起、停信号,并能根据BA控制系统的要求,进行制冷系统的顺序起停。
6.BAS系统包括:1).冷冻、冷却泵、冷冻泵、冷却塔及相应的进出水阀等顺序起、停程序控制,状态显示,故障报警。
2).压差调节阀、新风阀、水路电动两通阀、进风机电动阀、空调机、新风机、温度调节阀的开启、关闭或开度控制。
空调系统电加热器应与风机联锁,并设无风断电保护。
3).送排风机的时间程序控制。
4).温、湿度等参数的测量记录。
5).变配电所内高压进线、出线及联络开关的状态,进、出电流、电压、有功功率、无功功率、计量;低压进线及联络开关状态、电流、电压、功率因数等参数的测量记录;干式变压器运行温度显示、超温报警。
6).公共场所照明、室外照明、节日照明、车库照明等的时间程序控制或光敏元件控制。
7).高位水箱水位显示及溢流报警。
8).污水坑溢流报警。
9).柴油发电机的状态显示,如:电压、电流、频率等,蓄电池电压、日用油箱液位,所有故障报警。
10).出入口管理。
11).车库管理。
12).扶梯、电梯的运行状态、故障报警。
13).航空障碍灯的控制、状态、频率、故障报警等。
7.监控中心内的电脑主机、显示器、打印机及现场的各种传感器、变送器以及DDC控制器等均由承包商成套供货。
8.BAS系统控制器之间的通讯线预留管线均为SC20镀锌钢管。
控制器至各种传感器、变送器、阀门等的控制线、控制器的电源,均由承包商进行深化设计。
八、设备安装1.变压器按环氧树脂真空浇注干式变压器设计,设强制风冷系统并设有温度监测及报警装置。
接线为D,Un11.保护罩由厂家配套供货,防护等级不低于IP20。
变压器应设防止电磁干扰的措施,保证变压器不对该环境中的任何事物构成不能承受的电磁干扰。
2.高压配电柜按()五防开关柜设计,电缆()进()出,柜上设电缆桥架(柜下设电缆沟);直流屏、信号屏按免维护铅酸电池组成套柜设计。
3.低压配电柜按()型设计,固定柜,抽插式开关,落地工安装,部分开关设失压脱扣器。
电缆()进()出,柜上部设电缆桥架(柜下设电缆沟)。
4.柴油发电机进、出风及基础的()为设计技术依据。
遥置散热器冷却。
机组为应急自启动型,应急起动装置及相关成套设备由厂家成套供货。
机房的进、排风条件,打货前由厂家配合土建审核,保证满足机组的正常运行。
遥置散热器及机房消音处理由厂家负责完成,保证达到环保的要求。
5.各层照明配电箱,除竖井内明装外,其它均为暗装(剪力墙上除外);安装高度均为底边距地1.4m。
(客房内配电箱吊顶明装,此处吊顶留检修口。
)应急照明箱箱体,应应作防火处理(刷防火漆)。
6.动力箱,控制箱均为竖井、机房、车库内时装,其它暗装,箱体高度600mm以下,底边距地1.4mm;600mm~800mm高,底边距地1.2m;800mm~1000mm高,底边距地1.0m;1000mm~1200mm高,底边距地0.8m;1200mm以上的,为落地式安装,下设300mm基座。
7.照明开关、插座均为()毓,暗装,除注明者外,均为250V,10A,应急照明开关应带指示灯。
插座均为单相两孔+三孔安全型插座。
除注明者外,卫生间插座底边距地1.2m,电热水器插座底边距地2.0m,其它插座均为底边距地0.3m;开关底边距地1.4m,距门框0.2m(有架空地板的房间,所有开关、插座的高度均为距架空地板的高度)。
卫生间内开关,插座选用防潮防溅型面板。
有淋浴、浴缸的卫生间内开关、插座及其他电器应设在2区以外。
8.电缆桥架:为托盘式()系列。
平面图中未注明桥架均为CT-100X100。
竖井内竖向桥架应与平面图水平桥架连接。
若竖井内桥架为梯架,则横担间距不应大于300mm,竖向电缆应按规定间距固定。
平面中桥架安装时尽量往上抬,至少应满足底距吊顶50mm。
桥架施工时,应注意与其它专业的配合。
9.电缆桥架穿过防烟分区、防火分区、楼层时应在安装完毕后,用防火材料填充堵死。
10.吊顶内风机盘管电源预留在吊顶内,风机盘管至调速开关线均为BV-7x1.0SC20,平面图中不再标注。
调速开关底边距地1.4m。
11.插接母线选用三相五线密集型铜制母线(4+1型),在竖井内明敷,插接箱内开关均设分励脱扣装置。
插接母线始端箱参考尺寸(),插接箱参考尺寸()。
插接母线终端头应封闭,并在适当位置加膨胀节,每层宜为双插口。
12.冷冻机房内电缆、导线水平及垂直部分均匀桥架敷设。
冷冻机启动柜的选择、进出线方式应与设计协商。
13.出口指示灯在门上方安装时,底边距门框0.2m;若门上无法安装时,在门旁墙上安装,顶距吊顶50mm;出口指示灯明装;疏散诱导指示灯暗装,底边距地0.3m。
