利用兆欧表测试绝缘电阻

兆欧表测量绝缘电阻应注意的问题发表时间：2018-10-01T09:56:50.830Z 来源：《电力设备》2018年第16期作者：胡晓军[导读] 摘要:在电气工程当中，对绝缘电阻的测量是非常必要的。

（广东电网有限责任公司东莞供电局广东省东莞市 523000）摘要:在电气工程当中，对绝缘电阻的测量是非常必要的。

通过对电气设备的绝缘电阻的测量能够很准确的检查其绝缘的状态，并能够帮助相关人员对其故障、缺陷部分进行及时的更换、修理，而且这种方式非常的简单、方便、易于操作。

测量绝缘电阻的方法有很多，比较常见的就是通过兆欧表来进行测量工作。

但是在使用兆欧表进行测量的时候需要比较谨慎小心，有很多值得注意的问题。

本文提出了相关的注意事项以供参考。

关键词:兆欧表；绝缘电阻；注意问题使用兆欧表测量绝缘电阻是现阶段比较简单快捷的方法，但是相关人员在操作的时候一定要注意到细节的问题。

防止测量的绝缘电阻的数据不准确或者是测量的过程中发生问题造成实验结果的失败和兆欧表的损坏等状况。

因此，在进行兆欧表测量绝缘电阻之前一定要总结注意事项，确保实验的顺利进行，及时的发现绝缘电阻存在的故障和问题。

1.兆欧表测量绝缘电阻时应避免兆欧表被反充电在使用兆欧表进行绝缘电阻的测量的时候由于测量人员的不注意很容易发生兆欧表被反向充电的情况。

一旦兆欧表被反向充电，由于兆欧表能够承受的电流比较小，很容易导致兆欧表发生损坏，从而造成测量成本的增加。

在使用兆欧表进行绝缘电阻的测量结束后，首先应该将被测量的绝缘电阻和兆欧表之间的连接断开，然后才能停止摇动摇表手柄，如果不这样做，就会在放电结束之后线圈产生反向电压，导致兆欧表被反向充电从而损坏。

但是在实际的操作过程中，很多时候这样的测量工作都是由一个测量人员完成的，这样就会造成在测量的过程中很容易忽视细节问题或者及时注意到了细节问题，但是由于测量工作比较繁琐，也会造成处理不及时的情况。

因此，为了避免兆欧表被反向充电，相关的测量人员在初始设置电路的时候就要考虑到这个问题，可以在兆欧表的回路当中串联一个二极管。

绝缘兆欧表的使用方法
使用绝缘兆欧表时，请按照以下步骤操作：
1、确保兆欧表放置在平稳、远离磁场干扰的环境中。

2、将兆欧表的接地端(E)牢固接地，以确保测量结果的准确性。

3、将红色检测棒（L线）接到被测电器的火线或导体部分，黑色检测棒（E线）接到电气设备的零线或绝缘体部分。

如果测量两个导体之间或两个绝缘体之间的绝缘电阻，可以不区分L和E接线柱。

4、在测量带屏蔽层的电缆时，应将电缆屏蔽层与G接线柱连接，平时G接线柱可不用。

5、在开始测量前，进行开路实验，即将端子夹取下形成开路状态，摇动兆欧表手柄直至速度达到每分钟120转左右，观察指针是否趋近于无穷大，代表开路实验成功。

6、摇动兆欧表，使指针指向零位，然后逐渐增加电压，并同时转动兆欧表的发电机手柄，使指针逐渐上升。

7、当指针稳定后，读取兆欧表的数值，这就是被测电器的绝缘电阻值。

如果测试出的绝缘值低于0.5兆欧，则绝缘不合格，可能需要处理、检修或检查。

绝缘电阻测试记录1．要求：电气线路安装后，在送电前应对所有的电气线路（包括明敷和暗敷、电缆）进行线路的绝缘电阻测试，达不到绝缘要求的严禁送电。

2．目的：通过绝缘电阻测试，检查和掌握线路敷设和电气安装的施工质量，避免发生漏电、短路等用电安全事故。

3．方法：(1)电气线路敷设中的明配线，暗配线及低压电缆均应作绝缘测试。

(2)用500V兆欧表（摇表）进行测试，测试工具应有计量检测（型号、编号、有效期）。

(3)48V以下线路及设备应与单相220V线路测试相同。

(4)测试数量必须符合设计图的回路数，即对每一个用电回路均应测试。

(5)线路测试时导线间，导线对地的绝缘电阻应大于0.5MΩ。

(6)电动机绝缘测试值应≥1MΩ。

(7)大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于0.5MΩ。

(8)认真填写绝缘电阻测试单，并请有关部门或业主验收签证。

按照规定是：低压照明线路的绝缘电阻值不小于0.5兆欧；电机动力线路的绝缘电阻值不小于1兆欧；低压电力电缆线路的绝缘电阻值不小于10兆欧；高压电力电缆线路的绝缘电阻值不小于400兆欧；灯具的绝缘电阻值不小于2兆欧；插座的绝缘电阻值不小于5兆欧。

倒闸操作原则1.停电操作必须按照开关.负荷侧刀闸.电源侧刀闸顺序依次操作,送电操作顺序与此相反. 2.拉合刀闸前,必须检查对应的开关确在断开位置. 3.设备送电操作前,需先投入该设备的控制保险,投入保护装置:设备停电操作,应在一次设备停电后,方可取下该设备的控制保险. 4.雷雨天气,不得进行户外刀闸操作. 5.若在操作过程中,发生事故或异常情况,应立即停止操作,并报告值班负责人. 6.操作过程中因防误闭锁装置故障,无法继续进行操作时,不得擅自解除防误闭锁装置,应及时汇报值班负责人,待值班负责人复查确认后,经值长同意后,方可解除防误闭琐装置,担事后必须作好详细记录,并同志检修人员予以修复. 7.刀闸操作过程中,应使用合格的安全器具. 8.拉合刀闸,小车开关停送电.验电.放电,装设接地线.安装或拆除保险等操作,操作人双手均应戴绝缘手套. 9.必须使用电压等级相符合的合格的验电器验电,验电操作前应在相同电压等级的带电设备上验电,已证明验电器良好. 10.电器设备停电后,即使是事故停电,在未拉开刀闸和做好安全措施前,不得触及设备,以防突然来电. 11.发生人身触电事故时,为了解救触电人,可以不经过许可立即断开有关设备的电源,但事后必须立即汇报. 12.设备检修后送电(包括热机工作)必须对一,二次设备进行全面检查,符合送电条件后,方可进行操作. 13.母线的停送电应在空载下进行,送电时先送电源侧开关,后合负荷侧开关,停电时顺序相反.母线送电时母线TV和保护装置应随母线一起投入运行.母线停电后,根据母线有无工作,决定是否停用TV. 14.厂用变压器倒换操作时,应待开关指示灯亮及电流有明显变化并稳定后,方可继续进行操作.如指示灯未亮或电流无变化,则停止操作.在DCS上复位后,到就地检查开关位置正常后,方可继续操作.倒闸操作原则认知知识要求：1、电气设备的状态2、倒闸操作的一般规定。

试验一 绝缘电阻、吸收比的测量一、实验目的1.了解兆欧表的原理，掌握兆欧表的使用方法；2．学习绝缘电阻、吸收比的测量方法，掌握分析绝缘状态、判断故障位置的方法。

3.分析设备绝缘状况。

二、实验内容1.用兆欧表（摇表）测量试品（三相电缆）的绝缘电阻和吸收比；2.测量高压直流下的试品泄漏电流。

三、实验原理测量绝缘电阻及吸收比就是利用吸收现象来检查绝缘是否整体受潮，有无贯通性的集中性缺陷，规程上规定加压后60s 和15s 时测得的绝缘电阻之比为吸收比。

即K ＝R60//／R15//当K ≥1.3时，认为绝缘干燥，而以60s 时的电阻为该设备的绝缘电阻。

(a)原理图 （b ） 等值电路图1－1 双层介质的吸收现象下面以双层介质为例说明吸收现象，如图1-1。

在双层介质上施加直流电压，当K 刚合上瞬间，电压突变，这时层间电压分配取决于电容．即 12021C C U U t =+= 而在稳态(t －∞)时，层间电压取决于电阻，即2121r r U U t =∞→ 若被测介质均匀，C 1＝C 2，r 1＝r 2，则∞→==+t t U U U U 21021，在介质分界面上不会出现电荷重新分配的过程。

若被测介质均匀C 1≠C 2，r 1≠r 2，则∞→=≠+t t U U U U 21021。

这表明K 合闸后，两层介质上的电压要重新分配。

若C 1>，r 1>r 2，则合闸瞬间U 2>U 1；稳态时，U 1> U 2，即U 2逐渐下降，U 1逐渐增大。

C 2已充上的一部分电荷要通过r 2放掉，而C 1则要经R 和r 2从电源再吸收一部分电荷。

这一过程称为吸收过程。

因此，直流电压加在介质上，回路中电流随时间的变化，如图1-2所示。

图1-2吸收曲线初始瞬间由于各种极化过程的存在，介质中流过的电流很大．随时间增加。

电流逐渐减小，最后趋于一稳定值I g ，这个电流的稳定值就是由介质电导决定的泄漏电流。

兆欧表测量方法引言：兆欧表是一种常用的电阻测量仪器，通常用于测量电气设备的绝缘电阻。

兆欧表的测量原理基于电阻和电压的关系，通过施加一定的电压，测量被测物体上的电流，从而计算出其绝缘电阻值。

本文将介绍兆欧表的使用方法和注意事项。

一、兆欧表的基本使用方法1. 连接测量电路将待测电路与兆欧表正确连接。

一般而言，将测量电压端子连接到被测物体的一端，将测量电流端子连接到被测物体的另一端。

在连接过程中，要注意保证连接良好，避免接触不良或接线松动。

2. 设置测量范围根据被测物体的绝缘电阻范围，选择合适的测量范围。

通常，兆欧表提供多个档位供选择，可根据需要选择合适的档位以确保测量结果的准确性。

3. 施加测量电压根据被测物体的特性和要求，在兆欧表上设置合适的测量电压。

测量电压通常取决于被测物体的绝缘电阻范围，一般较大的绝缘电阻需要较高的测量电压。

4. 进行测量在设置好测量范围和测量电压后，按下兆欧表上的测量按钮，开始进行测量。

测量时间一般较短，但要保持测量过程中被测物体处于稳定状态，避免外界干扰。

5. 记录和分析测量结果完成测量后，将测量结果记录下来，并进行分析。

对于绝缘电阻而言，通常要关注其数值是否符合规定标准，以及是否存在异常情况。

如有需要，可进行多次测量以验证结果的准确性。

二、兆欧表的注意事项1. 安全使用在使用兆欧表进行测量时，要注意安全操作。

首先，确保被测物体与电源完全隔离，避免电击风险。

其次，遵循兆欧表的使用说明，不超过其额定电压和电流范围。

最后，使用绝缘手套或其他绝缘工具进行操作，以保证人身安全。

2. 排除干扰在测量过程中，要注意排除外界干扰。

在测量绝缘电阻时，应避免与其他电路或设备的接触，以免干扰测量结果。

同时，要保持测量环境的稳定，避免温度、湿度等因素对测量结果的影响。

3. 校准和维护定期对兆欧表进行校准和维护是保证测量准确性的重要措施。

校准可通过专业机构进行，以确保测量结果的准确可靠。

同时，要定期检查兆欧表的电源、连接线等部件，确保其正常工作。

使用兆欧表测量绝缘电阻时应注意的问题
使用兆欧表测量绝缘电阻时，需要注意一些问题，这些问题涉
及到仪器本身、被测电路和测量方法等多个方面。

下面从仪器选择、环境因素、测量方法等方面，详细说明使用兆欧表测量绝缘电阻时
应注意的问题。

一、仪器选择
1.精确度：选择精度越高的仪器，测量结果越准确。

2.量程：应根据被测电路的电压等级来选择合适的量程，确保
仪器不会超过其最大可承受电压而损坏。

3.工作电压：选择符合被测电路工作电压的仪器。

二、环境因素
1.温度：应在20℃左右的室温下进行测量，如果环境温度过高
或过低，会影响测量精度。

2.湿度：采取防潮措施，保证测试环境干燥。

3.干扰源：在测量时应尽量减小干扰源对测量结果的影响，例如：距离其他电器设备、电缆等较远。

三、测量方法
1.前处理：在测量绝缘电阻之前，需要先确认被测电路已经停电，并且清理干净电路表面。

2.电极接触：电极应紧密接触被测电路绝缘体表面，并确保接触面积充足。

3.时间：由于绝缘电阻是随时间变化的，因此需要测量一定的时间后，取平均值来减小误差。

通常的测量时间为1分钟。

4.极性：应如实记录在测试报告中。

5.测量范围：选择合适的测量范围进行测量。

总结
绝缘电阻检测是保障电气设备安全的一项必要措施，准确的检测结果能够帮助我们及时找出电气设备中存在的问题，从而及时采取维修或更换措施。

正确使用兆欧表，严格按照规定的测试流程操作，能够保证测量结果的准确性，从而进一步确保电气设备的正常运行和使用。

AA002 用兆欧表测量变压器的绝缘电阻、吸收比一、准备要求1、工具、材料、设备、考场准备3、工、量、刃、卡具准备4、考场准备1）65m2的教室一间。

2）照明良好、光线充足。

二、考核要求1、考试要求1）正确使用兆欧表。

2）测量绕组之间及对地的绝缘电阻、吸收比。

3）判断变压器绝缘情况。

4）清理现场；5）穿戴合格的劳保用品。

6）遵守国家或企业有关安全规定。

2、考试时间1）准备时间：5min。

2）正式操作时间：15min。

3）计时从正式操作开始至操作任务完成为止。

4）每超过时限1min，从总分中扣3分，超过5min停止操作。

5）违规一次从总分扣5分，严重违规停止操作。

1、穿戴劳保护品；2、办理检修许可证、停电作业票、两人或两人以上作业；3、准备常用电工工具；短接线、接地棒；准备高、低压兆欧表各一块；秒表一块；准备绝缘手套、绝缘靴；记录笔、纸等。

4、工作地点范围设置遮栏（围栏）、四周悬挂警示牌；5、将变压器与电源可靠断开、验明确无电压；6、将变压器外壳可靠接地，戴绝缘手套用接地棒对变压器高、低压绕组逐相进行充分放电（每相不少于2分钟），拆除变压器高、低压侧母线或电缆；7、用干净、柔软的布清理变压器套管表面脏污，必要时用清洗剂洗净；8、检查兆欧表外观是否完好；额定电压1KV以上者，使用2500V摇表；0.5KV以下者，使用500V摇表；测试线需绝缘良好，禁止使用双绞线或平行线，应用单股绝缘线分开连接，测试时测试线必须保持悬空；9、水平放置兆欧表，做开路试验：分开L、E两条测试线，摇动兆欧表使转速达到120r/min，表针应指到“∞”位置。

短路试验：低速轻带兆欧表手柄，瞬间将“L”和“E”两个接线柱短路，指针应指在“0”位置。

10、测高压对低压/地的绝缘电阻及吸收比，测量低压对高压/地的绝缘电阻：○1、把测试绕组的桩头用短接线连接牢固；○2、非测量绕组桩头用短接线连接并接地，用绝缘线接在兆欧表的“E”端；○3、为减少表面泄漏，用短接线在测试绕组瓷套管的瓷裙上缠绕几匝，用绝缘线接在兆欧表的“G”端；○4、手摇兆欧表转速由低到高，达到120r/min后，将“L”端测试引线搭接于测试桩头；○5、保持120r/min左右，待指针稳定后，读取、记录绝缘电阻值。

兆欧表测量绝缘电阻的步骤
华天电力生产的HT2671 数字兆欧表（2500V）由中大规模集成电路组成。

本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。

工作原理为由机内电池作为电源经DC/DC 变换产生的直流高压由E 极出经被测试品到达L 极，从而产生一个从E 到L 极的电流，经过I/V 变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。

接下来为大家分享兆欧表测量绝缘电阻的步骤：
测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V 档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD 显示的稳定数值乘以10 即为被测的绝缘电阻值。

当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。

关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。

注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。

接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E” 与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。

测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。

如测量发电机相间
绝缘时，三组可轮流交换，空出的一相应安全接地。

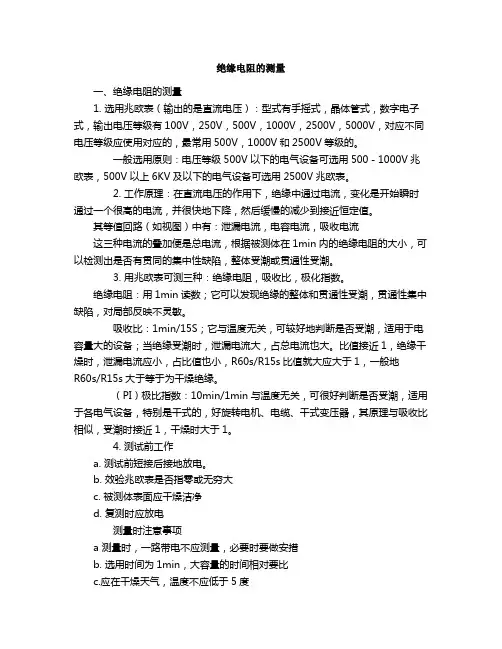

绝缘电阻的测量一、绝缘电阻的测量1. 选用兆欧表（输出的是直流电压）：型式有手摇式，晶体管式，数字电子式，输出电压等级有100V，250V，500V，1000V，2500V，5000V，对应不同电压等级应使用对应的，最常用500V，1000V和2500V等级的。

一般选用原则：电压等级500V以下的电气设备可选用500－1000V兆欧表，500V以上6KV及以下的电气设备可选用2500V兆欧表。

2. 工作原理：在直流电压的作用下，绝缘中通过电流，变化是开始瞬时通过一个很高的电流，并很快地下降，然后缓慢的减少到接近恒定值。

其等值回路（如视图）中有：泄漏电流，电容电流，吸收电流这三种电流的叠加便是总电流，根据被测体在1min内的绝缘电阻的大小，可以检测出是否有贯同的集中性缺陷，整体受潮或贯通性受潮。

3. 用兆欧表可测三种：绝缘电阻，吸收比，极化指数。

绝缘电阻：用1min读数；它可以发现绝缘的整体和贯通性受潮，贯通性集中缺陷，对局部反映不灵敏。

吸收比：1min/15S；它与温度无关，可较好地判断是否受潮，适用于电容量大的设备；当绝缘受潮时，泄漏电流大，占总电流也大。

比值接近1，绝缘干燥时，泄漏电流应小，占比值也小，R60s/R15s比值就大应大于1，一般地R60s/R15s大于等于为干燥绝缘。

（PI）极比指数：10min/1min与温度无关，可很好判断是否受潮，适用于各电气设备，特别是干式的，好旋转电机、电缆、干式变压器，其原理与吸收比相似，受潮时接近1，干燥时大于1。

4. 测试前工作a. 测试前短接后接地放电。

b. 效验兆欧表是否指零或无穷大c. 被测体表面应干燥洁净d. 复测时应放电测量时注意事项a 测量时，一路带电不应测量，必要时要做安措b. 选用时间为1min，大容量的时间相对要比c.应在干燥天气，温度不应低于5度b.屏弊端时应采用等电位e.防止干扰.F.接线应正确，不能绞在一起，拖地等5. 影响绝缘电阻的主要因素a．温度 b.湿度. C.表面赃污 de推存用电流以上的. F.干扰引起误差。

采用兆欧表测量绝缘电阻的步骤介绍
绝缘电阻是电气设备和电气线路最基本的绝缘指标。

对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0.5MΩ（对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV）。

低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0.5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。

I类手持电动工具的绝缘电阻不应低于2MΩ。

兆欧表是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。

使用前，首先要做好以下各种准备：
（1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

（2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

（3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。

（4）测量前要检查仪器是否处于正常工作状态，主要检查其“0”和“∞”两点。

兆欧表即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在“0”位置，开路时应指在“∞”位置。

（5）仪器应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

做好上述准备工作后就可以进行测量了，在测量时，还要注意正确接线，否则将引起不必要的误差甚至错误。

测量电气设备绝缘电阻是检查其绝缘状态最简便的辅助方法。

由所测绝缘电阻能发现电气设备导电部分影响绝缘的异物，绝缘局部或整体受潮和脏污，绝缘油严重劣化、绝缘击穿和严重热老化等缺陷。

推荐阅读：http://m./article/656505l。

兆欧表绝缘电阻测试
兆欧表是一种用于测量高阻值电阻的仪器。

在绝缘材料的制造和应用过程中，绝缘电阻测量是一项必要的质量检测技术。

通过测量绝缘材料的电阻值，可以判断材料的绝缘性能是否符合要求。

本文将介绍兆欧表绝缘电阻测试的原理和用途。

兆欧表的原理是利用串联的高阻值电阻和极低电压来测量测试对象的电阻。

兆欧表通常使用 DC 电源。

当未接测量对象时，电流仅流过高阻值电阻。

测试对象接入以后，将测试对象接地。

由于测试对象是高阻值绝缘材料，因此只有很少的电流通过测试对象，而大部分电流仍然通过高阻值电阻。

根据欧姆定律，测得的电阻值是测试对象的电阻值。

兆欧表适用于测试各种绝缘材料的电阻值。

常见的应用场景包括：
1. 电力系统的绝缘测试：使用兆欧表测量高压设备的绝缘电阻，以保证设备的安全运行。

2. 电缆线路的检测：使用兆欧表测量电缆的绝缘电阻，以判断电缆是否老化或损坏。

3. 电子产品制造过程中的测试：使用兆欧表测量电子元件及 PCB 的绝缘电阻，以确保产品的稳定性和可靠性。

在使用兆欧表进行绝缘电阻测试时，需要注意以下几点：
1. 测试前需仔细检查仪器是否正常工作，并且安全接地。

2. 测试时需保证测试对象接地并尽量减小外界干扰。

3. 测试过程中，需要选择适当的测试电压、时间和测量范围。

4. 测试完毕后，需对仪器进行清洁和保养。

总之，兆欧表是一种重要的绝缘电阻测试仪器，在电力、电子、通信等领域起着重要作用。

在使用兆欧表时，需要仔细遵守操作规程和注意事项，以确保测试结果的准确性和安全性。

箱变绝缘电阻测试方法【实用版3篇】《箱变绝缘电阻测试方法》篇1箱变绝缘电阻测试方法是用于测试箱变（高压开关设备）的绝缘电阻的一种方法。

该方法通常使用兆欧表进行测试，测试时需要将箱变的高压侧和低压侧分别接地，然后将兆欧表接在箱变的高压侧和低压侧之间。

测试时，需要先将兆欧表的摇柄摇动一段时间，使电介质中的电荷分布均匀，然后读取兆欧表的指针指向的电阻值，该值即为箱变的绝缘电阻。

在测试过程中，需要注意以下几点：1. 测试前需要将箱变停电，并确保箱变内部没有残余电荷。

2. 测试前需要将兆欧表进行调零，以确保测试准确。

3. 测试时需要避免兆欧表短路，否则会导致测试不准确。

4. 测试时需要选择适当的电压等级和量程，以确保测试准确。

5. 测试前需要将被测绝缘体进行清洁处理，以确保测试准确。

箱变绝缘电阻测试方法仅能测试箱变的绝缘电阻，无法测试其他电气设备的绝缘电阻。

此外，该方法仅能提供一种定量的测试结果，不能提供绝缘材料的质量评估。

《箱变绝缘电阻测试方法》篇2箱变绝缘电阻测试方法是用于测试箱变（高压开关设备）的绝缘电阻的一种方法。

该方法通常使用兆欧表进行测试，测试前需要先将箱变停电并进行充分放电，以确保测试的安全性和准确性。

具体测试步骤如下：1. 将兆欧表连接到箱变的高压侧和低压侧，使用专用接线进行连接。

2. 调整兆欧表的测量范围，通常选择最高测量范围。

3. 将兆欧表的手柄摇动至额定转速，并等待兆欧表指针稳定。

4. 读取兆欧表的读数，即为箱变的绝缘电阻值。

5. 根据测试结果，可以判断箱变的绝缘状态是否良好，是否需要进行维修或更换。

需要注意的是，在进行箱变绝缘电阻测试时，应遵循安全规程，确保测试人员的人身安全和设备的安全。

《箱变绝缘电阻测试方法》篇3箱变绝缘电阻测试方法是指用于测试箱式变压器的绝缘电阻值的方法。

该方法通常采用兆欧表进行测试，具体步骤如下：1. 切断箱变电源，对地短路放电，确保人身和设备的安全。

2. 将兆欧表连接到箱变的高压侧和低压侧，即将兆欧表的L 端接在箱变的高压侧，E 端接在箱变的低压侧。

青岛供电公司实训作业指导书编号：×××××培训工种：电气试验、电力电缆工实训科目：使用兆欧表测量绝缘电阻编制：李志戈编制单位：青岛供电公司2013年11月通过专业理论学习和技能操作训练，使学员了解绝缘电阻在电气设备正常运行中的作用，了解兆欧表的工作和测量原理。

熟练掌握兆欧表的选择和维护方法以及如何用兆欧表测量绝缘电阻。

二、培训场所及设施1、培训场所：青岛供电公司教培中心电力电缆实训室。

2、培训设施：三、培训参考教材与规程1、《电力设备交接和预防性试验规程》2、《兆欧表使用说明书》3、《电测计量规程选编》4、《电能计量装置管理规程》5、《电测量指示仪表检验规程》6、《绝缘电阻表（兆欧表）检定规程》7、《电业安全工作规程》（发电厂和变电所电气部分）电气试验人员、电力电缆施工人员五、培训方式及时间1、培训方式：教师现场讲解、示范，学员技能操作训练，培训结束后进行理论考核与技能测试。

2、培训时间兆欧表基本知识…………………………………………………1 小时基本试验方法介绍………………………………………………1 小时操作讲解、示范…………………………………………………1 小时分组技能操作训练………………………………………………1 小时技能测试…………………………………………………………1 小时合计：5 学时。

六、基础知识1、兆欧表介绍兆欧表俗称摇表，是电工常用的一种专门用来测量绝缘电阻的便携式测量仪表。

绝缘材料在使用过程中，由于发热、污染、受潮及老化等原因，其绝缘电阻将逐渐降低，因而可能造成漏电或短路等事故。

这就要求必须定期对电机、电器各供电线路和绝缘性能进行检查，检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故，以确保设备正常运行和人身安全。

兆欧表大多采用手摇发电机供电，故又称摇表。

摇表既数字兆欧表，由中大规模集成电路组成。

本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

兆欧表的刻度是以兆欧（MQ）为单位的。

兆欧表由中大规模集成电路组成。

本表输出功率大，短路电流值高，输出电压等级多（每种机型有四个电压等级）。

兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻输出功率大、带载能力强，抗干扰能力强。

摇表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。

对容性试品测量由于输出短路电流大于 1.6mA,很容易使测试电压迅速上升到输出电压的额定值。

对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

在测量前必须将被测设备电源切断，并对地短路放电。

决不能让设备带电进行测量，以保证人身和设备的安全。

对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。

被测物表面要清洁.减少接触电阻，确保测量结果的正确性。

测量前应将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。

即在兆欧表未接上被测物之前.摇动手柄使发电机达到额定转速(120r∕min),观察指针是否指在标尺的〃8〃位置。

将接线柱〃线(L)和地(E)〃短接，缓慢摇动手柄，观察指针是否指在标尺的〃0〃位。

如指针不能指到该指的位置，表明兆欧表有故障.应检修后再用。

兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。

必须正确接线。

兆欧表上一般有三个接线柱，其中L接在被测物和大地绝缘的导体部分，E接被测物的外壳或大地。

G接在被测物的屏蔽上或不需要测量的部分。
