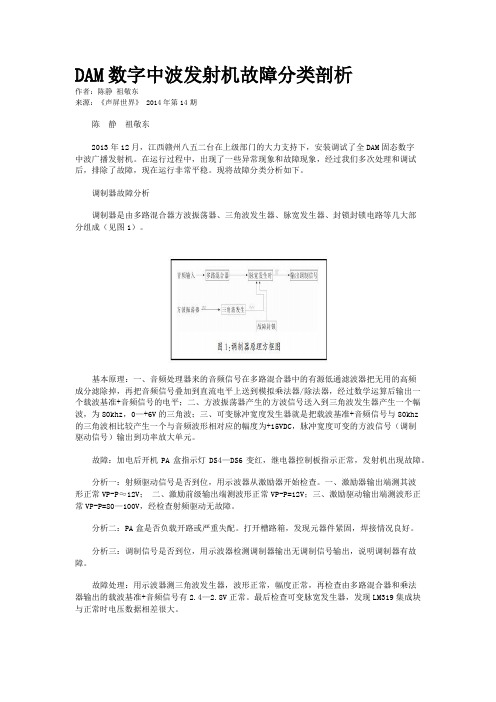

DAM数字中波发射机故障分类剖析作者：陈静祖敬东来源：《声屏世界》 2014年第14期陈静祖敬东2013年12月，江西赣州八五二台在上级部门的大力支持下，安装调试了全DAM固态数字中波广播发射机。

在运行过程中，出现了一些异常现象和故障现象，经过我们多次处理和调试后，排除了故障，现在运行非常平稳。

现将故障分类分析如下。

调制器故障分析调制器是由多路混合器方波振荡器、三角波发生器、脉宽发生器、封锁封锁电路等几大部分组成（见图1）。

基本原理：一、音频处理器来的音频信号在多路混合器中的有源低通滤波器把无用的高频成分滤除掉，再把音频信号叠加到直流电平上送到模拟乘法器/除法器，经过数学运算后输出一个载波基准+音频信号的电平；二、方波振荡器产生的方波信号送入到三角波发生器产生一个幅波，为80khz，0—+6V的三角波；三、可变脉冲宽度发生器就是把载波基准+音频信号与80khz的三角波相比较产生一个与音频波形相对应的幅度为+15VDC，脉冲宽度可变的方波信号（调制驱动信号）输出到功率放大单元。

故障：加电后开机PA盒指示灯DS4—DS6变红，继电器控制板指示正常，发射机出现故障。

分析一：射频驱动信号是否到位，用示波器从激励器开始检查。

一、激励器输出端测其波形正常VP-P≈12V；二、激励前级输出端测波形正常VP-P=12V；三、激励驱动输出端测波形正常VP-P=80—100V，经检查射频驱动无故障。

分析二：PA盒是否负载开路或严重失配。

打开槽路箱，发现元器件紧固，焊接情况良好。

分析三：调制信号是否到位，用示波器检测调制器输出无调制信号输出，说明调制器有故障。

故障处理：用示波器测三角波发生器，波形正常，幅度正常，再检查由多路混合器和乘法器输出的载波基准+音频信号有2.4—2.8V正常。

最后检查可变脉宽发生器，发现LM319集成块与正常时电压数据相差很大。

经过比对，我们发现6、9、11脚都为0，换一块LM319后数据正常，测调制驱动信号正常，机器恢复工作。

DAM中波发射机逻辑控制电路原理 剖析与故障维修朱静静（作者单位：甘肃省广播电视局合作广播转播台）摘　要：DAM中波发射机也称全固态数字调制中波发射机，是目前中波发射台普遍使用的一种机型。

DAM中波发射机的开关机操作、升降功率操作和故障保护全部采用数字化逻辑控制电路，保证了发射机工作的稳定性和保护功能的可靠性。

本文详细论述了DAM中波发射机逻辑控制电路的工作原理，并对逻辑控制电路的常见故障和维修方法进行分析总结，希望能为中波技术同行提供参考。

关键词：DAM中波发射机；逻辑控制电路；工作原理；故障维修维修实践表明，DAM中波发射机逻辑控制电路的故障率不算高，可一旦出现了故障，处理起来往往非常棘手。

典型的发射机故障通过分析、检测，找到故障点，更换损坏的器件，维修结束。

而逻辑控制电路的故障处理相对复杂。

由于逻辑控制电路具有很强的关联性，一个功能电路链上的任何部位出问题都会产生同样的故障，因而故障的分析判断需要通盘考虑。

对DAM中波发射机故障维修而言，技术维护人员必须具备以下几个方面的基本技能：掌握数字电路的工作原理，熟悉发射机逻辑控制电路的工作流程，具备逻辑电路分析能力，熟练掌握逻辑电路的维修方法。

１　逻辑电路的组成和工作原理１．１　人工操作控制人工操作指令有六个，分别是低功率开机、中功率开机、高功率开机、升功率、降功率和关机。

除此之外，还有与人工操作并行的外部遥控输入指令。

人工操作和远程遥控操作指令一起送到逻辑控制电路。

1.1.1 开关机逻辑控制电路当按下发射机的任意等级开机按键后，发射机经过一系列的逻辑控制电路，先后启动主、副继电器K1、K2，发射机完成开机操作。

当按下关机按键后，由锁存器N42-2产生一个“关机——高电平”信号，经过与门N43-11输出，送到或非门N53的第11脚。

N53-8输出低电平信号。

该信号分四路，一路送到继电器K2的驱动电路，使V5截止，K2因失电而释放；二路送到功率控制逻辑电路，禁止相应的功率升、降操作；三路送到继电器K1驱动电路，禁止继电器K1接收新的开机指令；还有一路送到激励故障禁止检测电路和功放关闭电路，禁止关机期间进行激励故障检测。

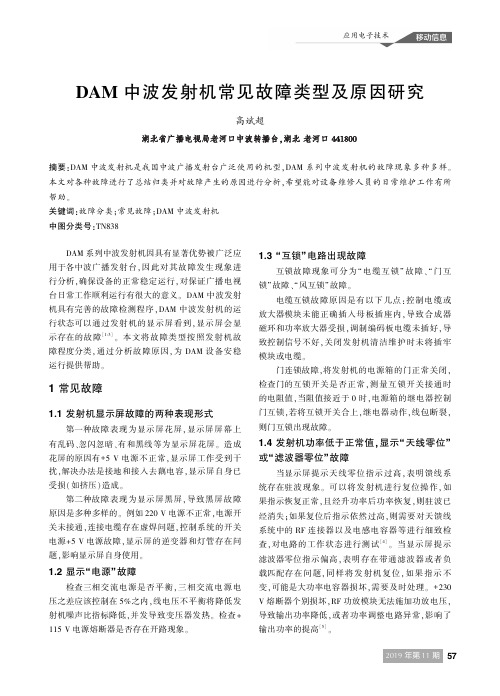

ＤＡＭ中波发射机常见故障类型及原因研究高斌超湖北省广播电视局老河口中波转播台ꎬ湖北老河口４４１８００摘要:ＤＡＭ中波发射机是我国中波广播发射台广泛使用的机型ꎬＤＡＭ系列中波发射机的故障现象多种多样ꎮ本文对各种故障进行了总结归类并对故障产生的原因进行分析ꎬ希望能对设备维修人员的日常维护工作有所帮助ꎮ关键词:故障分类ꎻ常见故障ꎻＤＡＭ中波发射机中图分类号:ＴＮ８３８㊀㊀ＤＡＭ系列中波发射机因具有显著优势被广泛应用于各中波广播发射台ꎬ因此对其故障发生现象进行分析ꎬ确保设备的正常稳定运行ꎬ对保证广播电视台日常工作顺利运行有很大的意义ꎮＤＡＭ中波发射机具有完善的故障检测程序ꎬＤＡＭ中波发射机的运行状态可以通过发射机的显示屏看到ꎬ显示屏会显示存在的故障[１￣３]ꎮ本文将故障类型按照发射机故障程度分类ꎬ通过分析故障原因ꎬ为ＤＡＭ设备安稳运行提供帮助ꎮ１常见故障１.１发射机显示屏故障的两种表现形式第一种故障表现为显示屏花屏ꎬ显示屏屏幕上有乱码㊁忽闪忽暗㊁有和黑线等为显示屏花屏ꎮ造成花屏的原因有＋５Ｖ电源不正常ꎬ显示屏工作受到干扰ꎬ解决办法是接地和接入去藕电容ꎬ显示屏自身已受损(如挤压)造成ꎮ第二种故障表现为显示屏黑屏ꎬ导致黑屏故障原因是多种多样的ꎮ例如２２０Ｖ电源不正常ꎬ电源开关未接通ꎬ连接电缆存在虚焊问题ꎬ控制系统的开关电源＋５Ｖ电源故障ꎬ显示屏的逆变器和灯管存在问题ꎬ影响显示屏自身使用ꎮ１.２显示 电源 故障检查三相交流电源是否平衡ꎬ三相交流电源电压之差应该控制在５％之内ꎬ线电压不平衡将降低发射机噪声比指标降低ꎬ并发导致变压器发热ꎮ检查＋１１５Ｖ电源熔断器是否存在开路现象ꎮ１.３ 互锁 电路出现故障互锁故障现象可分为 电缆互锁 故障㊁ 门互锁 故障㊁ 风互锁 故障ꎮ电缆互锁故障原因是有以下几点:控制电缆或放大器模块未能正确插入母板插座内ꎬ导致合成器磁环和功率放大器受损ꎬ调制编码板电缆未插好ꎬ导致控制信号不好ꎬ关闭发射机清洁维护时未将插牢模块或电缆ꎮ门连锁故障ꎬ将发射机的电源箱的门正常关闭ꎬ检查门的互锁开关是否正常ꎬ测量互锁开关接通时的电阻值ꎬ当阻值接近于０时ꎬ电源箱的继电器控制门互锁ꎬ若将互锁开关合上ꎬ继电器动作ꎬ线包断裂ꎬ则门互锁出现故障ꎮ１.４发射机功率低于正常值ꎬ显示 天线零位 或 滤波器零位 故障㊀㊀当显示屏提示天线零位指示过高ꎬ表明馈线系统存在驻波现象ꎮ可以将发射机进行复位操作ꎬ如果指示恢复正常ꎬ且经升功率后功率恢复ꎬ则驻波已经消失ꎻ如果复位后指示依然过高ꎬ则需要对天馈线系统中的ＲＦ连接器以及电感电容器等进行细致检查ꎬ对电路的工作状态进行测试[４]ꎮ当显示屏提示滤波器零位指示偏高ꎬ表明存在带通滤波器或者负载匹配存在问题ꎬ同样将发射机复位ꎬ如果指示不变ꎬ可能是大功率电容器损坏ꎬ需要及时处理ꎮ＋２３０Ｖ熔断器个别损坏ꎬＲＦ功放模块无法施加功放电压ꎬ导致输出功率降低ꎬ或者功率调整电路异常ꎬ影响了输出功率的提高[５]ꎮ７５应用电子技术㊀㊀㊀㊀㊀㊀㊀㊀㊀２０１９年第１１期㊀㊀１.５发射机有功放电压ꎬ无功放电流ꎬ无功率输出㊀㊀可能的原因有几种:第一种是 ＰＡ关闭 ꎬ允许功放电源加电ꎬ但是不用需其导通输出功率ꎮ此时ꎬ ＰＡ关闭 指示灯若显示为红色ꎬ则表明相关指令被传输到了调制编码板上ꎻ第二种情况是稳压电源故障ꎬ或者模数转换板的＋１５Ｖ㊁＋５Ｖ电源存在变换误差ꎬ导致控制板输出 ＰＡ关闭 指令ꎬ需要检查电路找出故障的具体原因ꎻ第三种情况是输出功率被降到０ꎮ若检查到 ＰＡ关闭 指示灯红灯不亮ꎬ发射机有功放电压但功放电流不存在ꎬ则表明功率控制电压信号被降为０ꎬ在这种情况下ꎬ可以按下 升功率 按钮ꎬ如果功率能够正常上升到额定输出功率ꎬ则故障解决ꎮ反之ꎬ如果功率输出始终为０ꎬ则需要对控制板和浮动载波板的功率控制单元进行检查ꎬ看是否正常ꎮ若升功率正常ꎬ但是发射机开启后功率再次降为０ꎬ则表明记忆存储芯片中的电池失效ꎬ需要进行更换[６]ꎮ２二类故障分析ＤＡＭ中波广播发射机的 过流 过压 欠激励 和 过激励 故障是发射机常见的二类故障ꎬ这类故障如果是瞬间出现且马上消失的ꎬ发射机将发生一次掉高压ꎬ并迅速自动恢复上高压ꎮ如果故障持续存在ꎬ发射机将在上高压后再一次自动掉高压ꎬ彻底关闭发射机的功放级ꎮ二类故障的处理维修相比其他故障类型更为麻烦ꎬ所以本文对二类故障进行了详细的描述ꎮ２.１过流故障过流故障监视着ＲＦ功率放大级的电源电流ꎬ当功放电流超过设置的最大门限值ꎬ且该电流长时间维持时ꎬ将导致 过流 二类故障转换成一类故障ꎬ发射机自动关掉高压ꎮ偶尔瞬间电流过大超过了设定的门限值ꎬ发射机电高压后还会自动上高压ꎬ继续工作ꎬ发射机显示屏将显示 过流 ꎮ第一种是随机 过流 故障ꎬ其故障原因有以下几个方面ꎻ发射机的调制过程中功放电流瞬间超过峰值电流门限值会引发过流故障ꎻ假如低频信号在到音频通路的时间过长将会导致音频信号源及其音频信号的通道受到音频干扰噪声ꎮ功放电源＋２３０ＶＤＣ保险开路导致保险丝熔断ꎬ滤波电容将产生很大的电源文波ꎬ导致干扰到频率低的调至音频信号ꎬ造成过流故障ꎮ因此ꎬ在关机时要检查功放电源的保险是否安全ꎬ有无开路现象ꎬ并检查相关的滤波电容是否有短路现象ꎮ第二种是发射机开机就报 过流 故障ꎻ当发射机开机后直接掉高压报 过流 故障ꎬ一般是高调幅度ꎬ低频信号输入导致的ꎬ应尝试降低调制度ꎮ如果控制功率在功放电源的滤波电容充电之前输出 功放关闭 命令ꎬ也会导致开机瞬间报出 过流 故障ꎮ开机前可先把功率控制设置在 功放关闭 位置ꎮ如果将功率控制电路设置在 功放关闭 依然不能使发射机上高压ꎬ检查功放电源ꎬ将熔断器组件板的全部保险取下ꎬ测量功放电源对地电阻值ꎬ约５００Ωꎬ如果不是检查功放电源[７￣８]ꎮ２.２ 过压 故障ＤＡＭ中波发射机报 过压 故障是由电源电压过高导致ꎮ正常情况下ꎬ发射机上高压但无功率输出时ꎬ功放电源电压达到最高值ꎬ此时发射机可以正常启动ꎮ如果发射机报 过压 故障ꎬ需要检查电源进线的线电压值ꎬ并测量发射机高和低压变压器的输出端电压ꎬ如果发射机处于开启状态则观察显示屏指示的功放电压是否是＋２３０ＶＤＣꎬ若该值超出过多(超过＋２３５ＶＤＣ以上)或相比原来读数增加较多ꎬ可通过改变功放电源变压器的次级抽头ꎬ将发射机置于低电压输出位置ꎬ降低发射机的输入电源电压ꎮ２.３ 欠激励 故障欠激励 故障是发射机发生的二类故障中最为常见的一种ꎬ造成该故障的原因有以下方面ꎮ功放电源内部存在短路将直接导致 欠激励 故障的发生ꎬ常见原因是功放电源的高压泄放电路存在短路ꎮ有时ＭＯＳ管短路高压电源ꎬ但达不到电压故障时ꎬ会导致 欠激励 故障ꎮ排除 欠激励 故障时ꎬ先将全部交流电源断开ꎬ用接地棒将发射机内驻存电压全部泄放掉ꎮ排除 功放电源 短路首先要关闭发射机的交流电源ꎬ将熔断器组件板的保险全部取下ꎬ断开功放电源与ＲＦ功放模块之间的联系ꎮ测量熔断器组件板上＋２３０ＶＤＣ电源汇流条的对地阻值ꎬ正常情况下电阻约５００Ωꎬ如果阻值偏差较大ꎬ检查 功放电源 的泄放电路ꎮ检查＋１１５ＶＤＣ的供电系统ꎬ功放电源＋１１５ＶＤＣ存在问题将导致推动级的ＲＦ功放模块无法被驱动ꎬ引起 欠激励 故障ꎮ８５㊀㊀㊀㊀㊀㊀㊀㊀应用电子技术㊀㊀２０１９年第１１期㊀推动模块故障ꎮ通过控制电路还能使ＲＦ功放模板输出幅度控制在正常的范围内ꎬ但是该模块上的发光二极管将显示红色ꎮ如果这个模块或其他２块完全损坏ꎬ就会导致出现 欠激励 故障出现ꎮ推动电源调整器故障ꎮ如果电压和模块都正常ꎬ则需要检查推动电源调整器ꎮ推动电源调整器在正常工作运行是ꎬ其控制环选择在 闭环 工作模式ꎬ若存在问题ꎬ则将调整器环路选择位于 开环 位置ꎬ发射机将正常工作ꎮ检查出问题出现在推动电源调整器内的闭环调整部分时ꎬ需要进一步检查 闭环 电路的ＲＦ取样电路和比较器ꎮ２.４ 过激励 故障如果开机加上高压电源后发射机立刻出现 过激励 故障现象ꎬ则在一般情况下ꎬ是由推动电源调整器出现问题引起ꎮ在开机时ꎬ需要检查推动电源调整器的输出电压ꎬ如果输出电压正常(在４０ＶＤＣ~８０ＶＤＣ范围内)ꎬ功放电源的电压也没有异常ꎬ则需要检查推动电源调整器的控制电路ꎮ若射频放大模块 开/关 电路故障会导致功放模块被长久地导通ꎬ导致 过激励 故障ꎮ３结语ＤＡＭ中波广播发射机是一款成熟完善的发射机机型ꎬ作为中波广播发射台中一种常见的机型ꎬＤＡＭ系列中波发射机在实际运行中存在着一些常见故障ꎬ通过对这些常见故障的原因进行总结和分析ꎬ为故障的定位和处理提供一定的参考ꎮ参考文献[１]鲁长友ꎬ高金龙ꎬ贾冠勇ꎬ等.ＤＡＭ１００ｋＷ中波发射机Ａ/Ｄ转换板的工作原理及其常见故障分析[Ｊ].广播电视信息ꎬ２０１９(０３):８４￣８６.[２]王健.ＰＤＭ１ｋＷ中波广播发射机常见故障分析思路构建及日常维护工作探索[Ｊ].科技传播ꎬ２０１８ꎬ１０(０４):８０￣８１. [３]王锦鹏.ＧＺ￣ＧＳ１０ｋ￣ＸＶ型１０ｋＷ中波数字发射机的调制原理及常见故障分析处理[Ｊ].科技传播ꎬ２０１７ꎬ９(０９):３９￣４０. [４]邓丽蓉.ＴＳＤ￣１０ＤＡＭ中波全固态数字调幅发射机射频输出监视板特殊故障的检修[Ｊ].西部广播电视ꎬ２０１７(０３):１８５. [５]李志强.浅析中波ｍ２Ｗ发射机保护控制机制[Ｃ].天津市电子学会㊁天津市仪器仪表学会.第三十三届中国(天津)２０１９ＩＴ㊁网络㊁信息技术㊁电子㊁仪器仪表创新学术会议论文集.天津市电子学会㊁天津市仪器仪表学会:天津市电子学会ꎬ２０１９.[６]孔捷ꎬ刘明华.全固化中波ＺＨＴＤＡＭ１０ｋＷ Ⅱ型广播发射机常见故障解决及维护[Ｊ].数字传媒研究ꎬ２０１６ꎬ３３(０４):８０￣８２.[７]梁宜稹.ＴＳ￣２５Ｄ全固态中波发射机电源系统工作原理分析及常见故障处理[Ｊ].视听界(广播电视技术)ꎬ２０１５(０３):１０８￣１１１.[８]陈淑云ꎬ王美华ꎬ崔玉玲.ＤＡＭ１０ｋＷ中波发射机常见故障分析及快速处理法[Ｊ].内蒙古广播与电视技术ꎬ２０１３ꎬ３０(０４):６４￣６６.９５应用电子技术㊀㊀㊀㊀㊀㊀㊀㊀㊀２０１９年第１１期㊀㊀。

DAM数字发射机常见故障及分析【摘要】数字发射机在使用过程中可能会出现多种常见故障，包括信号传输异常、频率偏移严重、功率输出不稳定、设备散热不良和电源供电问题。

这些故障可能会造成设备性能下降甚至无法正常工作。

针对这些故障，需要及时进行分析和处理。

信号传输异常可能是由于连接线路问题或软件配置错误导致，需要检查并调整。

频率偏移严重可能是由于设备参数设置错误或环境干扰引起，需要重新校准或加以隔离。

功率输出不稳定可能是由于设备老化或供电问题导致，需要进行设备维护或更换部件。

设备散热不良可能是由于灰尘堵塞或风扇故障引起，需要进行清洁和维修。

电源供电问题可能会导致设备无法正常启动或工作，需要检查电源线路和设备供电情况。

及时分析和处理数字发射机的常见故障是保证设备正常运行的重要措施。

【关键词】DAM数字发射机, 故障分析, 信号传输异常, 频率偏移, 功率输出不稳定, 设备散热不良, 电源供电问题, 总结分析1. 引言1.1 DAM数字发射机常见故障及分析数字发射机是广播电视传输中的重要设备，常见故障会直接影响信号传输质量和稳定性。

在实际运行中，常见的故障包括信号传输异常、频率偏移严重、功率输出不稳定、设备散热不良和电源供电问题等。

为了保证数字发射机的正常运行，及时进行故障分析并解决是至关重要的。

信号传输异常是数字发射机常见故障之一，可能是由于信号输入端口连接不良或信号源故障导致的。

频率偏移严重也是一个常见问题，可能是由于内部振荡器故障或外界干扰导致的。

功率输出不稳定可能是由于功放管故障或供电系统问题引起的。

设备散热不良会导致设备温度过高，影响设备运行稳定性。

电源供电问题也是一个常见故障，可能是由于电源线路故障或电源模块损坏导致的。

针对这些常见故障，运维人员应该及时进行故障诊断并采取合适的措施解决，以确保数字发射机的正常运行。

通过总结分析这些常见故障的原因和解决方法，可以提高数字发射机的可靠性和稳定性，保障广播电视信号的传输质量。

DAM数字发射机常见故障及分析DAM数字发射机是广播系统中非常重要的设备，用于将数字音频信号转换成模拟信号并发送到无线电塔进行传输。

正如任何其他设备一样，DAM数字发射机也会出现各种故障。

在本文中，我们将讨论一些常见的DAM数字发射机故障，并分析可能的原因和解决方法。

一、无法启动1.可能的原因：a.电源故障：检查电源线路是否正常，是否有断路或短路。

b.控制器故障：检查控制器的连接是否良好，是否有损坏。

c.软件故障：检查软件是否正常运行，是否需要重新安装或更新。

2.解决方法：a.检查电源线路，修复或更换受损的部分。

b.检查控制器连接，修复或更换损坏的部分。

c.重新安装或更新软件。

二、信号丢失1.可能的原因：a.天线故障：检查天线是否受损或连接是否松动。

b.信号线故障：检查信号线路是否受损或连接是否松动。

c.天气原因：检查天气是否对信号传输产生影响。

2.解决方法：a.修复或更换受损的天线。

b.修复或更换受损的信号线。

c.根据实际情况采取应对措施，比如在恶劣天气条件下增加信号传输功率。

三、音质问题四、温度过高1.可能的原因：a.散热系统故障：检查散热系统是否正常运行。

b.环境温度过高：检查设备周围环境温度是否过高。

2.解决方法：a.检查并修复散热系统故障。

b.采取降低环境温度的措施，比如增加设备通风或使用降温设备。

五、其他故障除了上述列举的几种常见故障之外，DAM数字发射机还可能存在其他各种故障，比如硬件故障、软件故障、人为操作失误等。

对于这些故障，需要根据具体情况进行分析，并采取相应的解决措施。

总结：DAM数字发射机的故障诊断和解决方法需要结合具体的设备情况和环境条件来进行分析，需要对设备进行仔细的排查和检测，找出故障原因并采取相应的措施加以修复。

定期的维护保养工作也非常重要，可以有效预防设备故障的发生。

希望本文所列的常见故障及解决方法对大家在日常维护和管理中有所帮助。

DAM数字发射机常见故障及分析DAM数字发射机（Digital Audio Broadcasting Transmitter）是一种用于数字音频广播的设备，它可以将数字音频信号转换成无线电信号并进行传输。

在日常运行中，数字发射机可能会出现一些常见故障，影响到广播的正常进行。

本文将针对DAM数字发射机常见故障进行分析，帮助用户更好地了解并解决问题。

1、信号不稳定信号不稳定是数字发射机常见的故障之一。

在正常情况下，数字发射机应该能够稳定地发送信号，但有时候会出现信号不稳定的问题，可能表现为频率波动、信号中断等情况。

2、功率输出不稳定功率输出不稳定也是一个常见的故障，通常是由于功率放大器或其他相关部件出现问题导致的。

这种故障可能会导致信号的覆盖范围不稳定，影响到广播效果。

3、设备故障设备故障包括各种部件损坏、连线故障等问题，这些故障可能会导致数字发射机无法正常工作，甚至完全无法启动。

4、信号失真信号失真是指数字发射机发送出去的信号与原始信号出现了偏差，可能会导致听感上的质量下降，影响到节目的播放效果。

二、DAM数字发射机常见故障分析和解决方案信号不稳定通常是由于天线故障、连接器故障、天线位置不佳等原因导致的。

解决这个问题的方法包括检查天线和连接器的状态，确保连接牢固，天线位置合理，以及检查信号线路是否出现了干扰等问题。

功率输出不稳定的故障可能是由于功率放大器损坏、电源故障等原因导致的。

解决这个问题的方法包括检查功率放大器和电源的状态，确保电路连接正常，电源供应稳定等。

设备故障通常需要经过专业的维修人员进行维修，包括更换损坏的部件，修复连线故障等。

对于一些简单的问题，用户也可以尝试检查电路连接是否正常，设备是否受到外部干扰等问题。

信号失真通常是由于信号源问题、调制器故障、编码器故障等原因导致的。

解决这个问题的方法包括检查信号源的质量，调制器和编码器的状态，确保信号源的质量良好，调制器和编码器正常工作等。

浅谈TSD—50 DAM全固态中波数字调幅广播发射机常见故障分析【摘要】本文在给出了TSD-50中波发射机射频系统的原理框图基础上，着力介绍了该发射机容易出现的几个常见故障，并分析了产生故障的原因，以及给出了相应的处理方法。

【关键词】TSD-50；中波发射机；射频系统；数字调制；故障分析随着数字化广播科技的迅猛发展，中波广播发射机的快速更新进入了一个飞速发展的时期。

DAM数字中波固态发射机具有整机效率高，电声指标好，工作稳定可靠等优点。

我台现有上海明珠DAM50KW中波发射机两台，分别转播1476KHZ，945KHZ朝语广播和农村天地二套节目。

几年来虽然机器运行很稳定，但有时是也会出现遇到了一些问题。

尤其是射频系统出现故障较为常见。

图1给出了TSD-50中波广播发射机射频系统原理框图。

现就TSD-50全固态DAM数字调制中波广播发射机几个故障现象介绍一下，大家一起总结分析，增加经验，对保障安全播出有着不言而喻的重要意义。

故障1现象：开机后，指示面板上的一个或更多个指示灯有绿变红。

分析故障原因：当机器发生过载时，面板上会有多个指示灯由绿变红。

处理方法：a.记住红灯位置。

b.按一下显示板上的复位按钮，所有的指示灯没有全部恢复为绿色，这时需要对相应红灯指示板进行故障维修。

c.如果复位后全部指示灯变绿，可按操作面板上“低”、“中”或“高”功率按钮。

d.假如没有进一步故障产生，可检查各表读数与正常值比较。

e.假如电源过流过载或驻波比故障再次发生，应试验降低发射机功率，参看以下的故障处理。

f.如果放大包络故障指示变红，调制包络可能会失真，如果失真可以接受，发射机仍可以工作于应急状态，直到发现问题。

g.如果有其他故障产生，不应试图再次开启发射机，应马上停机进行整机安全检修。

故障2现象：射频过推动或欠推动分析故障原因：假如出现欠推动故障，那么主电源一旦加上，推动级将会有模块损坏，如果没有模块故障指示，可能是推动电源调整器有问题。

DAM中波发射机原理与故障维修口述文稿全固态数字调幅发射机采用和吸收了国际上先进的数字调制技术和功率合成技术；计算机辅助设计，工艺流畅紧凑，外型美观大方。

在结构上和性能上更优越早期的中波发射机。

真正能够达到高稳定性和高可靠性。

保护功能齐全，对负载变化具有自适应能力。

最大正峰调制能力达140%，具有耐冲击，平均调幅度高的特性。

DAM发射机的主要特点1、集成化全固态中波发射机采用了板块式插拔结构组成，方便进行替换和检修。

电源部分、音频部分、射频部分、输出部分、控制和显示部分分别由功能板块组成。

采用了大量成熟化的数字集成电路和半导体功能器件。

较传统电子管发射机的可靠性和快速反应能力提高了4至5倍。

2、高效率DAM中波发射机采用了数字调制技术，末级功放工作在开关状态，解决了传统发射机调制部分耗电高、发热量大的问题，发射机效率也得到很大提高，使用效率可达到百分之八十五以上。

合成技术的应用，既可以避免单个功放损坏造成停播，又可以起到防雷和抗干扰作用。

3、高质量由于没有调幅变压器，热损耗小，振幅直线特性好，在整个音频频带内可以获得稳定的甲级电声指标。

完善的故障检测报警电路和故障自动处理功能能很好地保护发射机安全运行，避免大规模损坏器件的事故发生。

DAM发射机新功能的应用1、音频处理功能在音频系统的输入端配有音频处理器，它主要是实现自动增益控制、动态压缩和不失真限幅、频率特性均衡等功能。

既能减轻过度调制，同时又能提高调幅度和收听的响度。

2、循环调制功能采用循环调制方式，使其射频功放单元轮流工作，因而降低了热负荷并均匀化，提高了功放单元的使用寿命。

3、浮动载波功能采用浮动载波调幅方式，在保证覆盖场强和收听效果不受影响的情况下，可大幅度降低发射机的电能消耗。

4、远程控制功能数字调制发射机具有远程控制数据接口电路，可用微机联网，对发射机的工作状态进行远程监控，并可对发射机进行远程操作。

国内生产DAM发射机的厂家有（23秒）哈尔滨广播器材有限公司陕西广播通讯设备厂（762厂）陕西海纳广播通讯设备有限公司上海明珠广播电视科技有限公司北京北广科技股份有限公司DAM发射机的功率等级有：10kW、25kW、50kW、100kW 以及并机合成的400kW、600kW 、1000kW等功率等级。

DAM 中波发射机故障处理分析摘要：数字调制中波发射机是10KW以上发射机的主要类型，在中波发射台最为常用，有的发射机使用时间已经超过的10年，所以由于线路和元器件的老化，在所难免，还有一些因为机器指标的改变未能及时调整，也容易出现故障，笔者就十几年来的维修经验与大家分享。

关键词：中波发射机；整流硅桥；电容；电阻；故障正文：故障1：预推动网络失谐造成的预推动故障故障现象：我台DAM-10kw数字调幅中波发射机，工作频率为675KHz，在周二正常除完毕后，加低压电试机时，前门面板状态显示“预推动”故降红灯报警，观察射频多用表的预推动电压表数值低，仅为1.1V，电流表数值为零。

利用万用表查看缓冲放大版F1和F2，均无熔断。

故障分析与处理：DAM-10KW发射机中所使用的预推动板A40是一块功率放大板，在此只用一个半桥工作，射频输出信号经由串联谐振网络(L1和母板上C3、C4、C5)送到驱动级，(T1-T6)的初级绕组串联在一起。

次级偶合出的驱动信号，分别送到的射频输人端，作为驱动级三块激励驱动板的激励，通常在20-30Vp-p之间，这个电压在驱动放大板的栅极，利用示波器可以测出。

使用示波器测量，预推动板的栅极电压正常22Vp-p,但是驱动放大板的栅极未能测出波形，检查预推动板A40，上的功放板是正常的，保险也是正常的，电压也正常，在40V-60V之间，检查从预推动到驱动放大的连线也无短路的地方，现在就怀疑是，L1和母板上C3、C4、C5可能有失谐的地方，仔细观察驱动合成母板上选择电感量的短路插子已掉，导致电感过大，电路失谐振，关掉功率放大器，用示波器测量，同时，转换不同的插子位置，波形还是达不到20-30Vp-p，可能是失谐后导致电容C3、C4、C5电容烧坏，到库房取相同的电容重新焊接上以后，用示波器重新调整，终于达到了预期的效果，用示波器观察，驱动放大板的栅极，电压正常23Vp-p，故障排除。

故障2：分流电阻相序接反，导致整流硅桥损坏。
