实验报告班级：姓名：学号：同组人：课程名称：电子线路课程设计实验室：实验时间：实验项目名称：小功率调幅发射机的安装与调试一、实验目的１．了解无线电通信原理2．熟悉调幅广播和超外差接收的方框图3．学会小功率发射机的安装与调试技术二、实验内容与原理：发射机的主要任务是完成有用的低频信号对高频载波的调制,将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。
发射机包括六个部分：晶体振荡器、缓冲级、音频放大器、1496调制级、激励级、功率放大级。
晶体振荡器部分包括利用晶体振荡器产生6MHZ信号，再通过偏置电路改变载波幅度进而输入到相乘器的一端，缓冲级部分利用偏置电路来减小负载电路对前边输入电路的影响，使输入的已调波信号保持稳定，从而起到缓冲作用。
音频放大器部分：利用R13、C9和R12、C8构成正反馈，从而产生音频信号，再通过放大器实现音频信号的放大。
1496调制级部分：1496模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。
高频电子线路中的振幅解调，同步检波，混频，倍频，鉴频，鉴相等调制和解调的过程，均可视为两个信号相乘或包含相乘的过程。
激励级部分：通过工作在甲类状态的三极管来改变已调波的幅度进而满足功率放大级的要求，使功率放大级中的三极管工作在丙类状态，进而实现功率放大。
功率放大级部分：利用丙类工作状态实现功率放大。
调制是将要传送的信息装载到某一高频振荡(载频)信号上去的过程。
所以末级高频功率放大级则成为受调放大器。
实验原理图如下：(原理图改动：低频信号发生器中：①改为R11与2管脚相连，R13与R12的交点接3管脚；②R12和C8另一端接地；③4管脚改为接-8V电源)三、实验器材：设备：双踪示波器、万用表、信号发生器、可调直流电源元器件：电阻若干，电位器若干，瓷片电容、电解电容若干，双联电容一个、56uH 电感两个，6MHz 晶振一个，二极管IN4148两个，三极管5个，集成电路MC1496、LM358及IC 座，短路子、高频磁环等 软件工具：protel四、实验步骤：1.准备好电路原理图，电路板，电烙铁，清点电路所用元器件。
调幅广播发射机的基本工作原理调幅广播发射机是广播电台中最普遍的发射机之一。
它的基本原理是根据音频信号的音量，来调整载波频率的振幅，并且把这个调制过的信号发射给广播接收器。
在这篇文章中，我们将讨论调幅广播发射机的基本工作原理和一些关键的技术细节，包括电路、模拟和数字信号处理等。
1. 调幅广播发射机的基本组成调幅广播发射机的基本组成部分主要包括音频放大器、调幅电路、发射机天线、电源和保护系统。
其中，音频放大器用于放大声音信号的强度，使其具有足够的能量来调制载波频率。
调幅电路用于调整载波频率的振幅，使它随着音频信号的变化而变化。
发射机天线是把信号发射到空中的媒介，因此必须选择适当的天线类型和天线高度，以确保信号能够有效传播。
电源用于提供发射机所需的电能，为其提供工作所需的稳定电压和电流。
保护系统则需要保护发射机免受过载、短路和闪击等因素的损害。
2. 调幅广播发射机的工作原理调幅广播发射机的工作原理主要基于调幅电路和发射机天线。
调幅电路可以将音频信号的能量转化为载波频率的振幅变化，从而传递到发射机天线。
发射机天线实质上是把它转化为无线电波，并将其发射到空间中。
接收器通过天线接收这些无线电波，并将其转换为有用的声音信号。
这些声音信号可以通过扬声器播放出来，以供人们聆听。
3. 调幅广播发射机的电路调幅广播发射机的电路一般分为三个部分：音频信号处理电路、调制电路和发射电路。
音频信号处理电路用于接收音频信号，并使其适合调制电路的需求。
调制电路用于对载波频率进行调制，把音频信号的信息嵌入到载波振幅中。
发射电路则用于将调制后的信号放大到适当的强度，以便传输到天线并发射出去。
4. 调幅广播发射机的模拟信号处理调幅广播发射机的模拟信号处理是指将音频信号转换为模拟信号的过程，这个过程通常包括调幅、频率调节、滤波、信号放大器和调制电路等。
这些步骤的目的是将声音转换为电信号，并将其嵌入到载波频率中，使其成为广播电台可以发送的信号。
调幅发射机(单电源改进)(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--高频课程设计报告题目：调幅发射机的设计与实现班级：姓名：张俊卿学号：26指导教师：侯长波日期：摘要高频调幅发射机常用于通信系统和其它无线电系统中，特别是在中短波广播通信的领域里更是得到了广泛应用。
原因是调幅发射机实现调幅简便，调制所占的频带窄，并且与之对应的调幅接收设备简单，所以调幅发射机广泛地应用于广播发射。
文中的系统设计了振荡器、振幅调制器和谐振功率放大器，匹配网络等系统单元电路组成。
振荡器的作用是产生频率稳定的载波。
为了提高频率稳定性，主振级往往采用石英晶体振荡器，并在它后面加上缓冲级，以削弱后级对主振器的影响。
在经过乘法器MC1496进行振幅调制输出调幅波，输入到甲类功放级进行推动，最后进过匹配网络是发射功率达到最理想。
再结合Multisim 软件来对小功率调幅发射机电路的设计与调试方法进行研究。
关键词：调幅，震荡，调制，功率放大调幅发射系统的设计报告一、实验目的1、了解一个典型调幅发射机的构成和工作原理；2、掌握幅度调制、功率放大器的原理及设计与调试；3、掌握调幅发射机技术指标的定义及测试方法；4、掌握系统设计和调试技能，培养综合工程能力。
二、实验原理与电路1、调幅发射系统总体设计图1-1为调幅发射系统的基本组成框图，表示的是直接调幅发射机。
本实验项目主要研究直接调幅发射系统，电路总体原理图如附录1所示，总体PCB 图如附录2所示。
图1-1 直接调幅发射系统组成框图调幅发射机是利用振幅调制器将音频信号加入到主振器产生的高频载波信号中，去控制高频载波的幅度，再经过高频功放将已调信号进行功率放大，最后由天线辐射到空间进行传播。
2、单元电路设计主振器及缓冲器电路设计主振器有多种电路实现形式，如LC三点式正弦波振荡器、石英晶体振荡器等，由于系统要求有较高的频率稳定度，因此选用石英晶体振荡器来实现，缓冲器采用射极跟随器，振幅调制部分的工作状态的变化会影响振荡器的频率稳定度或波形失真或输出电压减小。
调幅发射机设计摘要调幅发射机设计是运用比较早的一种无线电发送设备。
现在，基本上不用调幅发射机设计了，调幅发射机设计是有高频和低频两部分组成的。
高频部分由高频振荡器、高频放大器和调制器组成。
高频振荡器是用来产生频率稳定的高频载波信号。
高频放大器是将高频振荡载波信号放大到足够大得强度。
高频功率放大器及调制器是将低频放大器输出的信号调制到载波上，同时完成末级功放。
关键词调幅发射机1 引言人类工业的发展已经从工业化社会进步到信息化社会，各种类型的信息必须转化成电子信息才便于处理和传递。
高频电子技术是电子信息发送，处理和传递理论基础，而调幅发射机的设计也是电子行业的重要技术，起着重要的作用。
21世纪人类早已进入信息社会，人们用各种方式方便快捷地传递与接受信息。
人类社会的信息主要以声音、图像、文字、符号等形式存在，各种类型的信息对人类社会产生了极大的影响。
信息技术以前所未有的速度飞快地向前发展，信息技术已经成为经济发展的关键手段。
2 设计原理及方案论证2.1设计要求分析，如果采用LC振荡器，它的频率稳定度大约本调幅发射机要求工作频率为10MHZ为10-3数量级，而改进型的克拉泼振荡电路和西勒振荡电路也只有10-4数量级。
因此，宜采用石英晶体振荡器，它的频率稳定度大约在10-6数量级。
调幅系数大于0.3，表示载波振幅受调制信号控制的强弱程度大于0.3。
当调幅系数小于0.3时AM信号的包络变化与调制信号不再相同，产生失真，从而出现弱调制。
因此宜采用MC1496或MC1596集成模拟乘法器进行调幅，调制信号进行稳幅放大。
使大信号和小信号时，放大器的输出保持一个相对稳定的幅度，以防止出现弱调制和过调制。
对于发射机功率Po≥200mv，宜采用丙类功率放大器并带有带通滤波器。
2.2 电路设计原理一般调幅发射机的组成框图：图1一台小功率调幅发射机通常有主振级、受调级、推动级、音频处理级、功放级组成。
由功放经输出的高频已调信号经天线以电磁波的形式向空间发射出去。
广播知识调幅发射机）�．.I11111图片来自网络调幅发射机：将符合某种广播标准的音频、图像、视频信号，分别经过调制在中频上后通过频率交换到规定的射频上，并经过功率放大使之达到规定的功率，最后馈送给负载天线的无线电设备称为发射机。
采用调幅方式由调制信号去控制载波的振幅，使之按调制信号的规律变化的发送设备则称为调幅发射机。
有模拟和数字之分。
全固态数字调幅发射机采用数字调幅(DAM)技术，采用全固化，所有功率放大器采用晶体管放大器，它是针对真空管（四极管、速调管、LOT)发射机而言。
采用数字化、集成化、模块化和固体化的设计理念，在发射机中运用了大量的集成电路和接插件以技术的先进性来保证自身运行的安全性和可靠性，具有优良的技术性能和完善的保护功能。
拥有整机效率高、运行费用低等突出优点，在监测、控制系统保护等方面相当完善，耐用性较高。
主要由射频系统、音频系统、控制系统和电源系统组成。
01数字调幅发射机原理首先把音频输入信号在模数转换器中转化为数据地址码(12位的序列）；然后将祭大玫报詈，应亘网珀.:iAI.兄走台民灯，升恼亘怕玫、中吐衮乙回走台仔仕干线吐三次谐波电流等问题。
(2)调制度变化导致输出功率异常在播音时信号输出功率—旦与调制度有关，则需要对A/D转换器进行检查，通常会出现编码器输出信号受取样频率影响。
当射频模块输出电波时，由于实际频率与取样频率有差距，导致信号变形，影响编码器信号封锁，导致编码故障。
解决思路，通常在取样模块增加金属范、云母片等电容极间介质电容器，消除取样端干扰，并对输入端进行示波器检测确保功率变化正常。
(3)功放管击穿针对调幅发射机运行中出现无序、无规律调幅，可能与功放模块故障有关。
在进行故障分析时，利用电子示波器进行功放端测试，当开关变化时间与调幅有关时，可能是调节器内部电压负载异常，导致非规律变化；对调节器进行检测，信号输出端容易发生时光性损耗， 尤其是长期使用带来的氧化问题， 诱发功放管击 穿。
调幅广播发射机原理
调幅广播发射机是广播传输系统中重要的组成部分之一，其原理是利
用载波的振幅来实现信息传递。
下面将从三个方面探讨调幅广播发射
机的原理，分别是载波信号、调制信号和调幅过程。
载波信号是指在调幅广播发射机中承载信息传输的基本信号。
这种信
号具有固定的振幅、频率和相位，是一种基本的正弦波信号。
当调制
信号作用于载波信号上时，其振幅会随着调制信号的变化而发生相应
的波动，实现信息的传递。
调制信号是指需要传输的原始信息信号，在调幅广播发射机中以模拟
信号的形式存在。
调制信号可以是声音、图像、视频等各种形式的信号，其特点是具有高频率、低振幅和复杂的波形。
在传输过程中，调
制信号会被载波信号包裹，以实现信息的传输。
调幅过程是指在调幅广播发射机中实现调制信号和载波信号的结合过程。
具体而言，将调制信号作用于载波信号上，使得载波信号的振幅
随着调制信号的波动而发生变化，实现信息的传递。
调幅过程分为线
性调幅和非线性调幅两种，其中线性调幅方法适用于较小的调制信号，而非线性调幅方法适用于较大的调制信号。
综合上述，调幅广播发射机的原理是通过将调制信号与载波信号结合，实现信息的传递。
在传输过程中，调制信号负责传递原始信息，而载
波信号则负责传递表达信息的振幅。
对于广播传输系统而言，调幅广
播发射机的工作原理是保证信号传输的重要基础。
课程设计任务书学生姓名：专业班级：指导教师：杨福宝工作单位：信息工程学院题目: 调幅发射机初始条件：可选元件：三极管、电感仿真软件：multisim软件要求完成的主要任务:1、掌握小功率调幅发射机原理；2、设计出实现调幅功能的电路图；3、应用multisim软件对所设计电路进行仿真验证时间安排：1、理论讲解，老师布置课程设计题目，学生根据选题开始查找资料；2、课程设计时间为1周。
（1）确定技术方案、电路，并进行分析计算，时间1天；（2）选择元器件、安装与调试，或仿真设计与分析，时间2天；（3）总结结果，写出课程设计报告，时间2天。
指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (3)Abstract (4)1.前言 (5)2.调幅发射机的设计及其原理框图 (6)2.1方案选择 (6)2.2 功率分配及电源电压的确定 (6)2.3 各级晶体管的选择 (6)2.4 放大级晶体管的选择 (6)3.调幅发射机的电路形成及工作原理 (8)3.1高频振荡器电路 (8)3.2隔离放大电路 (9)3.3受调放大级电路 (10)3.4传输线与天线 (10)4.调幅发射机各级电路的计算及调试 (11)4.1各级电路的计算 (11)4.1.1被调级参数的参数 (11)4.1.2放大级的计算 (11)4.2电路的调试 (12)4.2.1本振级调试 (12)4.2.2放大级调整 (12)4.2.3末级调试 (12)4.2.4统调 (12)5．Multisim仿真 (14)小结 (18).参考文献 (19)元件清单 (20)实验原理电路图 (21)摘要小功率调幅发射机常用于通信系统和其它无线电系统中，特别是在中短波广播通信的领域里更是得到了广泛应用。
原因是调幅发射机实现调幅简便，调制所占的频带窄，并且与之对应的调幅接收设备简单，所以调幅发射机广泛地应用于广播发射。
本课设结合Multisim软件来对小功率调幅发射机电路的设计与调试方法进行研究。

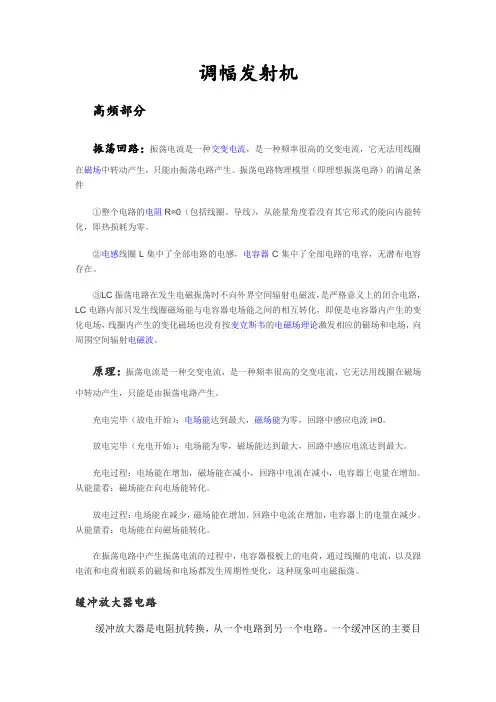

调幅发射机高频部分振荡回路：振荡电流是一种交变电流，是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能由振荡电路产生。
振荡电路物理模型（即理想振荡电路）的满足条件①整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。
②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。
③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。
原理：振荡电流是一种交变电流，是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。
充电完毕（放电开始）：电场能达到最大，磁场能为零，回路中感应电流i=0。
放电完毕（充电开始）：电场能为零，磁场能达到最大，回路中感应电流达到最大。
充电过程：电场能在增加，磁场能在减小，回路中电流在减小，电容器上电量在增加。
从能量看：磁场能在向电场能转化。
放电过程：电场能在减少，磁场能在增加，回路中电流在增加，电容器上的电量在减少。
从能量看：电场能在向磁场能转化。
在振荡电路中产生振荡电流的过程中，电容器极板上的电荷，通过线圈的电流，以及跟电流和电荷相联系的磁场和电场都发生周期性变化，这种现象叫电磁振荡。
缓冲放大器电路缓冲放大器是电阻抗转换，从一个电路到另一个电路。
一个缓冲区的主要目的是为了防止后续的前面电路的负荷。
例如，一个传感器可有能力产生一个电压或电流对应于一个特定的物理量它的意义，但它可能没有驱动电路，它是连接到电源。
在这种情况下，可用于缓冲区。
一个传感器和后继电路之间的连接时的缓冲区容易驱动电路的电流或电压根据传感器output.Buffers是归类为电压缓冲器和当前缓冲区。
理想的电压缓冲器和当前缓冲区的符号分别在图1和图2所示。
一.总体设计思路及原理图1.总体设计思路调幅发射机的主要任务是完成有用的低频声音信号对高频载波的调制,将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。
通常，调幅发射机包括三个部分：高频部分，低频部分，和电源部分。
高频部分一般包括本振电路、缓冲放大电路、倍频电路、中间放大电路、功放推动与末级功放电路。
本振电路的作用是产生频率稳定的高频载波。
为了提高频率稳定性，本振级往往采用石英晶体振荡器，并在它后面加上缓冲级，以削弱本振电路对后级的影响。
低频部分一般包括话筒、低频电压放大级、低频功率放大级与末级低频功率放大级。
一般是用基带信号去改变某个高频正弦电压（载波）的参数，使载波的振幅、频率或相位随基带信号而变化，这一过程称为调制。
在通信系统中，调制有三个主要作用：1调制的过程就是一个频谱搬移的过程，将原来不适宜传输的基带信号频谱搬移到适宜传输的某一个频段上，然后传输至信道；2调制的另一个重要作用是实现信道的多路复用，即把多个信号分别安排在不同的频段上同时进行传输，提高信道容量，有利于节省成本；3调制可以提高通信系统抗干扰的能力，例如将信号频率搬移，从而离开某一特定干扰频率。
振幅调制就是由调制信号去控制载波的振幅，使之按调制信号幅度的规律变化，严格地讲，是使高频振荡的振幅与调制信号呈线性关系，其他参数（频率和相位）不变。
通信系统中的发送设备若采用调幅调制方式则称为调幅发射机，一般调幅发射机的组成框图如图所示，工作原理是：本机振荡产生一个固定频率的载波信号，载波信号经缓冲电路送至振幅调制电路；音频放大电路将低频语音信号放大至足够高的电压送到振幅调制电路；振幅调制电路的输出信号经高频功率放大器放大到所需的发射功率，然后经天线发射出去。
一般小功率点频调幅发射机可以分为四个部分：本振级，音频处理及振幅调制级，以及高频功率放大级。
2.原理框图本机振荡：产生频率为MHz4的载波频率缓冲级：将振荡级与调制级隔离，减小调制级对振荡级的影响；受调级：将要传送的音频信息装载到某一高频振荡(载频)信号上去。
课题名称：AM调幅发射接收系统第一部分AM调幅发射机的设计摘要AM调幅发射系统的设计采用简单的组合模块化方法来实现。
一般调幅发射机是由主振器，缓冲级，高频电压放大器，振幅调制器，高频功率放大器等电路组成。
其中高频振荡器产生高频率的等幅正弦波，经过缓冲级的保护与电压放大器耦合连接，其将振荡电压放大以后送到集电极振幅调制器，然后经振幅调制器将所需传送的信息加载到高频振荡中，以调幅波的调制形式传送出去。
而高频功率放大器的任务是要给出发射机所需要的输出功率。
这就组成了一个简单的AM调幅发射系统。
一设计目的：设计并掌握最基本的小功率调幅发射系统。
二设计指标：调幅发射机的主要技术指标：载波频率f o，载波频率的稳定度，输出负载电阻R L，发射功率P L，发射机效率，调幅系数m a，调制频率F o。
工作频率范围：调幅一般适应于中波，短波广播通信，工作频率范围约为535KHZ—1605KHZ。
调幅度m a：是调幅信号对高频载波信号振幅的控制程度，一般m a=30%--80%。
发射功率P L ： 指发射机输送到天线上的功率，而只有当天线的长度与发射电磁波的波长相比拟是，天线才能有效地将已调波发射出去。
载波频率： 约为10MHZ 。
载波频率稳定度：表示一定时间范围内和一定的温度下，振荡频率的绝对变化量 f 和标称频率f0之比。
f = 要求不低于10-3。
总效率： 发射系统发射的总功率与其消耗的总功率之比称为发射系统的总效率。
三 系统框图：AM 调幅发射机系统框图四 各单元电路设计与说明：1.高频振荡器设计：因课程设计涉及频率要求较低。
一般在30MHZ 以下，且要求波段范围内频率连续可调，故可采用电容三点式振荡器。
因为电容三点式中，反馈是由电容产生的，高次谐波在电容上产生的反馈压降较小，输出中高频谐波小；而电感三点式中，反馈是由电感产生的，高次谐波在电感上产生的反馈压降较大。
故电容三点式振荡器的输出波形比电感三点式振荡器的输出波形好。
摘要高频电子线路课程设计是继《通信电子线路》理论学习和实验教学之后又一重要的实践性教学环节。
它的任务是在学生掌握和具备电子技术基础知识与单元电路的设计能力之后，让学生综合运用高频电子线路知识，进行实际高频系统的设计、安装和调测，利用orcad、multisim等相关软件进行电路设计，提高综合应用知识的能力、分析解决问题的能力和电子技术实践技能，让学生了解高频电子通信技术在工业生产领域的应用现状和发展趋势。
为今后从事电子技术领域的工程设计打好基础。
此设计思路为将超外差式调频接收机分成摄入调谐贿赂、高频放大、混频、本机振荡、中频放大、鉴频、低频功放等几个个部分，分别讲天线接收到的高频信号进行选频、放大、混频，最后解调出低频调制信号等功能。
将设计参数要求分解到各模块的设计中以分别实现。
关键词振荡器；高频功率放大器；调幅ABSTRACTHigh-frequency electronic circuits course design is the "electronic communication lines," the study of theory and experiment after another important teaching of practical teaching links. Its mission is the master and students have basic knowledge of electronic technology unit and circuit design capabilities, enable students to make comprehensive use of high-frequency electronic circuit knowledge, the actual high-frequency system design, installation and test for use orcad, multisim, and other relevant Software design, improve their overall ability to apply knowledge, analysis and problem-solving abilities of electronic technology practical skills to enable students to learn high-frequency electronic communications technology in the field of industrial production application status and development trends. For the future of electronic technology in the field of engineering design to lay a solid foundation.This design concept for the superheterodyne FM receiver will be divided into intake tuning, bribery, high-frequency amplification, mixing, the local oscillation, If amplification, frequency, low-frequency amplifier, and several other parts, respectively, said the antenna to receive High-frequency signals selected frequency, amplification, mixing, the final demodulator to low-frequency modulation signals, and other functions. Decomposition will require the design parameters of various modules in the design were to achieve.Key words oscillator；Rf power amplifier；attenuation目录1、绪论 (3)1.1设计的作用和目的 (3)1.2设计要求 (3)2、小信号调幅发射机的系统设计 (4)3、各部分电路的具体设计和分析....................... 错误!未定义书签。
目录一、设计总体思路，基本原理和框图 (2)二、单元电路设计分析 (4)1、本机振荡 (4)2、倍频电路 (5)3、缓冲电路 (6)4、音频放大电路 (6)5、调制电路 (7)6、高频功率放大 (10)四、附录 (13)五、整机原理图 (14)六、总结与体会 (15)七、参考文献 (16)一、设计总体思路，基本原理和框图1. 调幅发射机系统设计通信系统中的发送设备是将信息发送者送来的非电量原始信息（信源）如语音、文字和图像等转变成电信号，再把信号处理成适合于信道传输的信号形式送至信道。
信源信号在通信系统中称为基带信号。
基带信号是频谱在零频附近的宽带信号，这种信号一般具有从零频开始的较宽的频谱，而且在频谱的低端分布较大的能量，所以称为基带信号，这种信号不宜直接在信道中传输。
如果将消息信号对频率较高的载波进行调制，就能使信号的频谱搬移到适合信道的频率范围内进行传输。
例如声音基带信号的频率范围是20Hz～20kHz，这样的基带信号是不能在无线信道上传输的。
即使在某些可以传输直流的有限信道上，为了提高信道的通信容量，基带信号的传输方式也很少采用。
一般是用基带信号去改变某个高频正弦电压（载波）的参数，使载波的振幅、频率或相位随基带信号而变化，这一过程称为调制。
在通信系统中，调制有三个主要作用：1调制的过程就是一个频谱搬移的过程，将原来不适宜传输的基带信号频谱搬移到适宜传输的某一个频段上，然后传输至信道；2调制的另一个重要作用是实现信道复用，即把多个信号分别安排在不同的频段上同时进行传输，以提高信道容量；3调制可以提高通信系统抗干扰的能力，例如将信号频率搬移，从而离开某一特定干扰频率。
而所谓振幅调制就是由调制信号去控制载波的振幅，使之按调制信号的规律变化，严格地讲，是使高频振荡的振幅与调制信号呈线性关系，其他参数（频率和相位）不变。
这是使高频振荡的振幅载有消息的调制方式。
由于发射功率小，一级末级功放就能达到要求。
高频电路课程设计无线调幅发射机学号：姓名：专业班级：指导老师：年月日摘要高频电子线路系统地介绍了通信系统，特别是无线通信系统中的最基本电路及他们的功能，给出了定性及定量分析这些电路性能的方法。
这些电路包括了发射机及接收机中的选频放大电路、混频电路、功放电路、振荡电路、调制及解调电路、锁相环电路、自动增益控制电路及频率合成电路。
本课程的基本知识教学目标与能力目标是：通过理论和实践教学，使学生了解晶体管工作于高频时的工作原理，特性参数及微变等效电路，掌握高频单元电路的线路组成、基本工作原理、分析方法、技术要求及一些典型集成电路的实际应用，并且具备一定的理论水平和足够的实践技能，以及使用先进仿真软件的能力，为进一步学习、掌握电子、通讯技术的专业知识和职业技能打下基础。
高频电子线路是一门理论性、工程性和实践性都很强的课程。
学生通过本课程的学习，不但应该掌握必要的基础理论知识，而且还应在分析问题、解决问题和实际动手能力等方面得到锻炼和提高。
对于这些能力的培养，理论教学与实践教学环节必须密切联系、互相配合，才会取得比较好的效果。
在本课程教学中应从以下几个方面来加强这些能力的培养：1 ．在分析问题的方法上，由常用基本电路入手，讲清基本原理，然后适当综合，再应用到实用电路的分析中去。
2 ．注意与实践课的配合，在理论课中讲清基本原理、典型电路和基本应用电路，在实践课中学习有关电路的测试、调整的原理和方法以及器件的参数选择等。
3 ．增加必要的例题和实用电路的分析。
例题着重于问题的分析过程和解题方法的介绍，对电路实例的分析则力求由浅入深。
无限调幅发射机由电路原理仿真和主振荡电路的设计与仿真，缓冲放大电路的设计仿真，集电极调幅电路的设计与仿真。
目录摘要 (1)第一章选题意义 (3)第二章总体方案 (4)2.1 无线调幅发射机工作原理 (4)2.2 无线调幅发射机方框图和系统仿真 (4)第三章各部分设计与原理分析 (8)3.1 主振荡电路的设计与仿真 (8)3.2 缓冲放大电路的设计与仿真 (10)3.3 集电极调幅电路的设计与仿真 (13)3.4 总电路图 (14)第四章参数选择 (15)第五章实验结果 (17)第六章结论 (18)第七章心得体会 (19)第八章参考资料 (20)致谢 (19)第一章选题意义本课程设计是关于一个无线电调幅发射机电路的设计，通过本课程设计，可以巩固已学的高频电子线路理论知识，建立无线电发射机的整机概念，了解发射机整机各单元电路之间的关系及相互影响，能够设计出符合设计目标的电路。
无线通信中的调幅技术使用教程随着科技的发展，无线通信在我们的日常生活中扮演着越来越重要的角色。
无线通信技术以其高效、便捷的特点，已经成为人们沟通交流的主要方式之一。
而在无线通信技术中，调幅技术是一种常用的调制技术，它在无线通信过程中起着至关重要的作用。
调幅技术是一种在无线通信中常用的调制技术。
所谓调制，指的是将信息信号加到载波信号中，使其传输在无线介质中。
调幅技术即将调制信号与载波信号相乘，完成信号的调制过程。
首先，我们需要了解调幅技术的原理。
在调幅技术中，需要两个信号：一个是低频信号，也就是我们要传输的信息信号；另一个是高频信号，也即是载波信号。
这两个信号通过调幅器相乘，最终生成调幅信号。
调幅信号的频谱特性决定了信号的带宽，带宽越大，传输的信息量就越多，但同时也增加了信号传输的难度。
其次，我们需要掌握调幅技术的应用场景。
调幅技术常用于广播电台、电视台等广播领域中，因为它能够在无线传输中保持音频和视频的准确性。
此外，在一些手机通信和电台系统中，调幅技术也是必不可少的。
接下来，我们来了解一下调幅技术的具体步骤和操作方法。
首先，我们需要通过调制电路将信号源经过调幅器与载波信号相乘。
调制电路包含了振荡器、偏置电路和调制电路等组成部分。
在调制电路中，振荡器产生高频载波信号，偏置电路则用来把调制信号平移至接收端能够正确还原的位置。
调制电路将载波信号与调制信号相乘，生成调幅信号。
然后，我们需要使用天线将调幅信号发射出去。
最后，我们还需要了解调幅技术的一些常见问题及解决方法。
首先，调幅信号存在抗干扰能力较差的问题，容易受到传输路径中的噪声干扰。
为了解决这个问题，我们可以在调制过程中引入前级放大器，增加信号的强度，提高抗干扰能力。
其次，由于调幅信号带宽较大，容易受到多径效应和衰减的影响，导致信号质量下降。
为了解决这个问题，我们可以使用等化器对信号进行补偿，保证信号恢复的准确性。
总之，调幅技术是无线通信中常用的一种调制技术。
摘要小功率调幅发射机常用于通信系统和其它无线电系统中，特别是在中短波广播通信的领域里更是得到了广泛应用。
本次课程设计主要设计了调幅发射系统，设计中我们结合了Multisim软件来对小功率调幅发射机电路的设计与调试方法进行了验证，其中Multisim软件能实现从电学概念设计到输出物理生产数据，以及这之间的所有分析、验证和设计数据管理，而且在实验室我们通过高频实验台对调幅发射与接收系统进行了调试。
发射机的主要任务是完成有用的低频信号对高频载波的调制，将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。
通常，发射机包括三个部分：高频部分，低频部分，和电源部分。
高频部分一般包括主振荡器、缓冲放大、倍频器、中间放大、功放推动级与末级功放。
主振器的作用是产生频率稳定的载波。
低频部分包括话筒、低频电压放大级、低频功率放大级与末级低频功率放大级。
关键词：小功率调幅发射机、振荡电路、调制电路、功率放大器目录摘要 (I)一．前言 (1)二．设计指标 (1)2.1设计要求 (1)2.2性能指标 (1)三．系统总述 (2)四.单元电路设计与仿真 (4)4.1.主振级电路 (4)4.2倍频电路 (5)4.3调制电路 (7)4.4上混频模块 (9)4.5功率放大电路 (11)五．整机电路原理图 (13)六．高频实验平台整机联调 (14)6.1调幅发射机连接图 (14)6．2调幅发射与接收完整系统的联调 (14)6.3整机联调及其常见故障分析 (15)6.4整机联调实验结果 (16)七．设计总结 (17)八．参考文献： (17)一．前言高频电子线路课程设计的任务是在学生掌握和具备电子技术基础知识与单元电路的设计能力之后，通过课程设计，使学生加强对通信电子线路的理解，掌握文献资料检索﹑设计方案论证比较，以及设计参数计算等能力环节，利用multisim等相关软件进行电路设计，进一步提高分析解决实际问题的能力，提高解决通信电子电路问题的实际本领，真正实现由课本知识向实际能力的转化，让学生了解高频电子通信技术在工业生产领域的应用现状和发展趋势。
