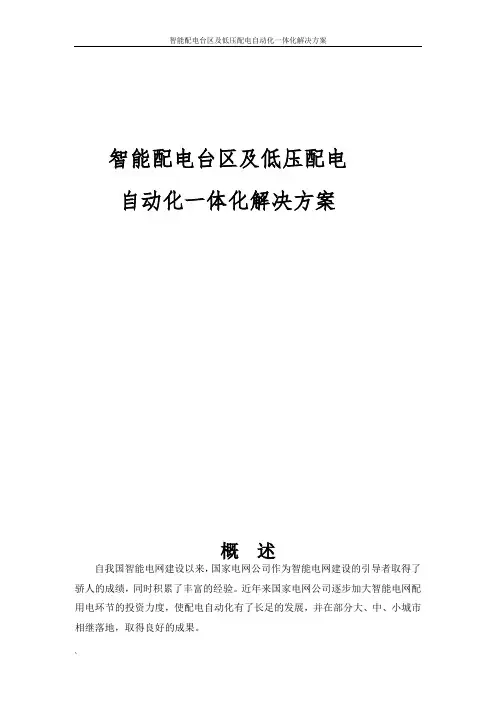

智能配电台区及低压配电自动化一体化解决方案智能配电台区及低压配电自动化一体化解决方案概述自我国智能电网建设以来，国家电网公司作为智能电网建设的引导者取得了骄人的成绩，同时积累了丰富的经验。
近年来国家电网公司逐步加大智能电网配用电环节的投资力度，使配电自动化有了长足的发展，并在部分大、中、小城市相继落地，取得良好的成果。
为了提高电能利用效率，促进电力资源优化配置，保障用电秩序国家于2010年11月颁布《电力需求侧管理办法》，该办法指出各省级电力运行主管部门会同有关部门和单位制定本省、自治区、直辖市电网企业的年度电力电量节约指标，并对该指标进行严格考核。
该指标原则上不低于有关电网企业售电营业区内上年售电量的0.3%、不高于最大用电负荷的0.3%。
该办法鼓励电网企业采用节能变压器，合理减少供电半径，增强无功补偿，引导用户加强无功管理，实现分电压等级统计分析线损等，稳步降低线损率。
这也为低压配电自动化及配电变压器经济运行提供了契机。
配电变压器是低压配电网的主要设备，在低压配电系统中建设中用量巨大，其运行的经济效益直接影响到整个电力系统的经济效益。
在城乡10kV及以下的配电网中，配电变压器的损耗约占线路损耗的三分之一，农村配电变压器的损耗约占到整个电力系统损耗的60%，甚至更多，所以实现配电变压器经济运行具有很大的节电潜力，进而收到很好的经济效益。
智能台区建设是智能电网建设的重要部分，根据国家电网公司建设坚强智能电网总体部署， 2010 年国家电网公司确立了“农网智能化试点工程建设和配套关键技术研究” 科技项目，农网智能配电台区关键技术研究是其四个子课题之一，同时农网智能配电台区建设也被列入国家电网公司坚强智能电网第二批试点工程项目。
为了全面贯彻建设智能电网“统筹规划、统一标准、试点先行、整体推进” 的工作方针，提升农网智能配电台区工程建设规范化和标准化水平，满足农网智能化发展需要和客户对供电能力、供电质量和供电服务的新要求，提高供电能力和供电可靠性，提升运行管理水平和服务能力，智能台区建设已是必然趋势。
配电自动化解决方案在现代社会中，电力是维持社会运行和发展的重要基础设施之一、而配电自动化系统作为电力供应链条中的重要环节，对于确保电力的稳定供应和配电网络的安全运行起着至关重要的作用。
配电自动化解决方案是基于现代信息技术与控制技术相结合的电力系统管理和控制系统。
通过集成智能感知、通信和控制技术，配电自动化解决方案能够实时监测、控制和管理配电网络中的各个节点，提高配电系统的运行效率和可靠性，降低配电运营成本，为用户提供稳定可靠的电力供应。
配电自动化解决方案的核心是智能感知与监控系统。
通过在配电网络中部署传感器和智能设备，实时感知电压、电流、功率等重要参数，并将采集到的数据传输到控制中心。
控制中心利用现代通信技术和云计算技术，对采集到的数据进行分析和处理，实时了解配电网络的运行状态，并根据实时情况做出相应的控制和调度决策。
配电自动化解决方案还包括配电设备和装置的自动化控制系统。
通过在配电设备和装置中集成先进的控制技术和通信技术，可以实现对配电设备和装置的自动化控制和远程操作。
比如，配电自动化解决方案可以实现对变压器、断路器、开关、保护装置等设备的自动控制和远程操作，提高设备的可靠性和运行效率。
此外，配电自动化解决方案还可以实现对配电网络的自动化管理和监控。
通过集成企业级管理系统和GIS系统，可以实现对配电设施、线路和负荷的实时监控和管理。
这些系统可以提供各种报表和监测指标，帮助运营商分析配电系统的运行情况，及时发现和解决问题，提高运营效率和用户满意度。
总之，配电自动化解决方案是一种集成了智能感知、通信和控制技术的电力系统管理和控制系统。
通过实时监测、控制和管理配电网络中的各个节点，配电自动化解决方案能够提高配电系统的运行效率和可靠性，降低配电运营成本，为用户提供稳定可靠的电力供应。
随着信息技术和控制技术的不断进步，配电自动化解决方案将在未来得到更广泛的应用和发展。
南京金智远维配用电自动化有限公司<<<<<<< Linkbar star>>>>>>><<<<<<< Linkbar end>>>>>>>tabRegion_start<<<<<<<tab title starting>>>>>>行业解决方案技术解决方案成功案例<<<<<<<tab title ending>>>>>>><<<<<<< 背景/挑战_start>>>>>>>配电自动化解决方案我国配电网自动化的发展是电力市场和经济建设的必然结果，长期以来配电网的建设未得到应有的重视，建设资金短缺，设备技术性能落后，事故频繁发生，严重影响了人民生活和经济建设的发展，随着电力的发展和电力市场的建立，配电网的薄弱环节显得越来越突出，形成了与电网建设不协调的局面。
配电自动化技术是服务于城乡配电网改造建设的重要技术，配电自动化包括馈线自动化和配电管理系统，通信技术也是配电自动化的重要组成部分。
华为携手金智远维共同打造配电自动化解决方案，构架完整的通信网络，支持在线预警、实时监控，实现故障快速定位及自愈，通过对负荷的监视，有助于调度端削峰填谷，从而大大减少停电时间，降低线损，提高供电质量。
配电网自动化解决方案是运用计算机技术、自动控制技术、电子技术、通信技术及新的高性能的配电设备等技术手段，对配电网进行离线与在线的智能化监控管理，使配电网始终处于安全、可靠、优质、经济、高效的最优运行状态。
该方案如下：其中金智远维提供主站软件、配电子站及终端xTU，华为提供通信设备及网管系统，互补性强、合作契合度高。
智能分布式配电解决方案1 系统网架和配置说明配电站1配电站2配电站3配电站4变电站1变电站2如上图所示：1. 供电模式：电缆线路、手拉手、开环运行2. 供电站2个：变电站1和变电站2，变电站分别配断路器甲、乙3. 配电站4个：配电站进线和出线配的都是负荷开关4. 系统常开点（联络开关）：配电站3的“负6”5. 变电站1和2的二次配置：智能RTU500，2个网口，3个串口，可选BI 、BO 、AI 、AO 功能6. 配电站1到4的二次配置：智能DTU500，2个网口，3个串口，可选BI 、BO 、AI 、AO 功能，自由配置，支持“2进1出”，“2进2出”，“2进8出”，“2进16出”等典型配置 7. 通讯模式：工业网络，宜采用光纤环网2故障处理案例分析2.1 第1次故障第1次配电站1配电站2配电站3配电站4如上图所示，第1次故障处理过程：1.保护动作过程：a)系统发生故障，变电站1的保护设备首先动作，跳开断路器甲2.过流检测过程：a)配网自动化系统，在甲、负1、负2、负3、负4，共5处检测到过流信号b)系统中的任何节点（变电站RTU、配电站的DTU）都通过网络，向系统内的其他节点汇报本地的过流信息和状态信息c)系统中的任何节点（变电站RTU、配电站的DTU）都通过网络，接收到系统内其他节点发送的过流信息和状态信息。
3.故障定位过程：a)变电站的DA 系统接收到保护装置的事故总信号、断路器甲的分闸信号和甲处的过流信号，可以判定配电环发生故障，需要进行故障定位。
b)相同时刻，所有的配电站根据本地信息和系统中其他节点的信息，已经知道系统中发生故障，并开始进行故障定位过程。
c)最终故障定位结果：故障发生在配电站2和配电站3间4.故障隔离过程：a)系统故障定位成功，同时变电站的断路器甲已经处于分闸位置，启动故障隔离过程。
b)配电站2分开负4进行故障隔离c)配电站3分开负5进行故障隔离5. 非故障区恢复供电过程：a) 故障隔离成功，变电站1开始合上断路器甲，对配电站1和配电站2恢复供电 b) 配电站3通过合上负6，对配电站3进行转供电恢复，注意：在通过负6进行非故障区恢复时，需要判断配电站3转供是否会导致变电站2过载，如果变电站2过载，那么就不能通过负6进行恢复。

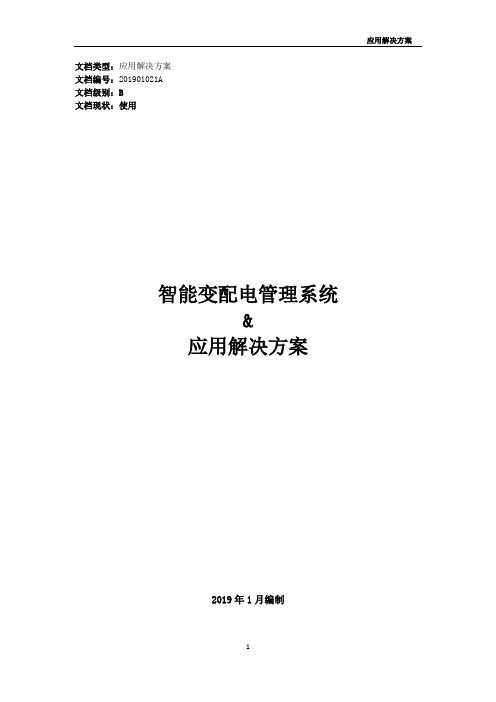

文档类型：应用解决方案文档编号：201901021A文档级别：B文档现状：使用智能变配电管理系统&应用解决方案2019年1月编制目录一、应用背景 (3)二、系统概述 (3)三、体系结构 (4)四、系统构成 (4)1、组成结构 (4)2、系统安全措施 (5)2.1、网络安全 (5)2.2、系统操作安全 (5)2.3、安全性管理 (6)五、系统介绍 (6)1、企业概况 (6)2、在线监测 (7)2.1、实时监测 (7)2.2、图形监控 (7)2.3、变压器监测 (8)3、用电分析 (8)3.1、负荷分析 (9)3.2、需量分析 (9)4、能耗分析 (10)4.1、分时计量 (10)4.2、区域能耗 (10)4.3、同比环比 (11)5、统计报表 (11)6、事件记录 (12)7、资产管理 (13)7.1、资产台账 (13)7.2、分类管理 (13)8、权限管理 (14)9、后台管理 (14)六、应用领域 (15)一、应用背景随着智能化电气技术的发展，特别是智能化开关、电子式互感器等机电一体化设备的出现，一次设备在线状态检测、变配电站运行操作等技术日渐成熟，计算机高速网络在实时系统中被大力开发利用，通讯协议也在趋于标准化，变配电站的智能化趋势正在迅速推进，智能化变配电技术进入推广应用阶段。
以实现企业变配电的用电数据集中管理，对于提高供电系统的可靠性和经济运行指标，促进供电系统管理的科学化、现代化，有着非常重要的现实意义。
二、系统概述智能变配电管理系统适用于各行业35kV~0.4kV电压等级的用户端供、配电系统运行状态监视和控制管理，对用户配电网络和电气设备的提供不间断保护、监视、控制，提高用户供电可靠性，提高用户供配电系统的自动化水平，实现可靠、安全、高效的配电、用电。
运用物联感知技术对供配电系统相关的变电所内电能表计或智能通信表计、电能质量设备的电气数据进行采集与存储，依托平台大数据分析实现供配电系统电能质量优化，保障洁净安全电力供应。
配电自动化智能解决方案
随着社会的迅速发展，电力配电行业也进入到一个新的发展阶段，经
济发展的压力，对配电自动化的要求越来越高。
它不仅要求配电能满足需求，还要有足够的能力和准确的数据来支持用户的业务发展。
因此，配电
自动化技术的发展已成为电力行业的一个重要的发展方向。
首先，智能电网技术能够有效地实现电网的自动化管理，从而实现对
电网的有效监控，提高电网的可靠性和稳定性。
基于智能电网技术，可以
实现自动化监控和控制，对电网中的电压、电流和功率进行实时监测，从
而实现电网的安全操作。
其次，物联网技术的应用可以实现对电力设备的实时监测和远程控制，因此，利用这项技术，可以更好地使用电力，并能够更加有效的管理电力
设备，从而提高电力的利用效率。
此外，可以利用大数据分析技术对电力的运行情况进行全面考察，从
而发现和解决电力运行中的隐患，以及电力消费情况，更加有效的调整电
力负荷。
最后，智能控制技术的应用，可以实现更自动无人值守的管理。

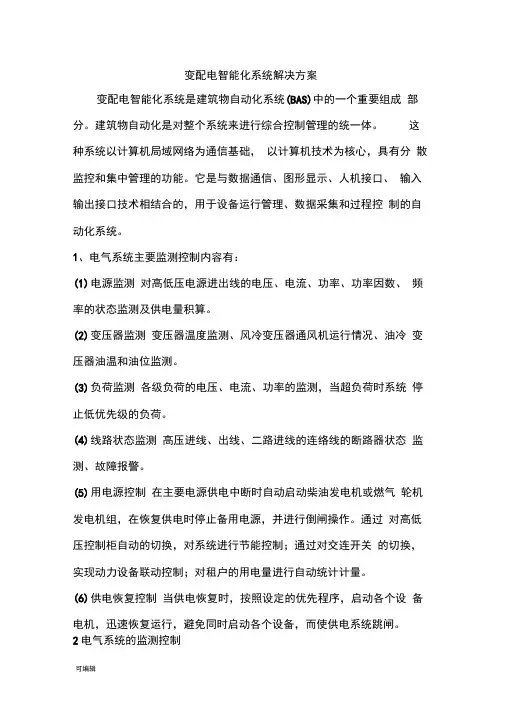

变配电智能化系统解决方案变配电智能化系统是建筑物自动化系统(BAS)中的一个重要组成部分。
建筑物自动化是对整个系统来进行综合控制管理的统一体。
这种系统以计算机局域网络为通信基础，以计算机技术为核心，具有分散监控和集中管理的功能。
它是与数据通信、图形显示、人机接口、输入输出接口技术相结合的，用于设备运行管理、数据采集和过程控制的自动化系统。
1、电气系统主要监测控制内容有：(1)电源监测对高低压电源进出线的电压、电流、功率、功率因数、频率的状态监测及供电量积算。
(2)变压器监测变压器温度监测、风冷变压器通风机运行情况、油冷变压器油温和油位监测。
(3)负荷监测各级负荷的电压、电流、功率的监测，当超负荷时系统停止低优先级的负荷。
(4)线路状态监测高压进线、出线、二路进线的连络线的断路器状态监测、故障报警。
(5)用电源控制在主要电源供电中断时自动启动柴油发电机或燃气轮机发电机组，在恢复供电时停止备用电源，并进行倒闸操作。
通过对高低压控制柜自动的切换，对系统进行节能控制；通过对交连开关的切换，实现动力设备联动控制；对租户的用电量进行自动统计计量。
(6)供电恢复控制当供电恢复时，按照设定的优先程序，启动各个设备电机，迅速恢复运行，避免同时启动各个设备，而使供电系统跳闸。
2 电气系统的监测控制2．1智能建筑监测控制点划分为以下几种：(1)显示型包括运行状态、报警状态及其他。
显示主接线图、交直流系统和UPS系统运行图及运行参数，对系统各开关变位和故障变位进行正确区分，对参数超限报警。
(2)控制型包括设备节能运行控制、顺序控制(按时间顺序控制或工艺要求的控制)。
(3)记录型包括状态检测与汇总表输出、积算记录及报表生成、对事故、故障进行顺序记录，可以查询事故原因并且显示、制表和打印，可绘制负荷曲线并且显示、打印运行报表。
(4)复合型指同时有两种以上监控需要。
2．2变配电设备控制(1)高压进线、出线、连络线的断路器遥控。

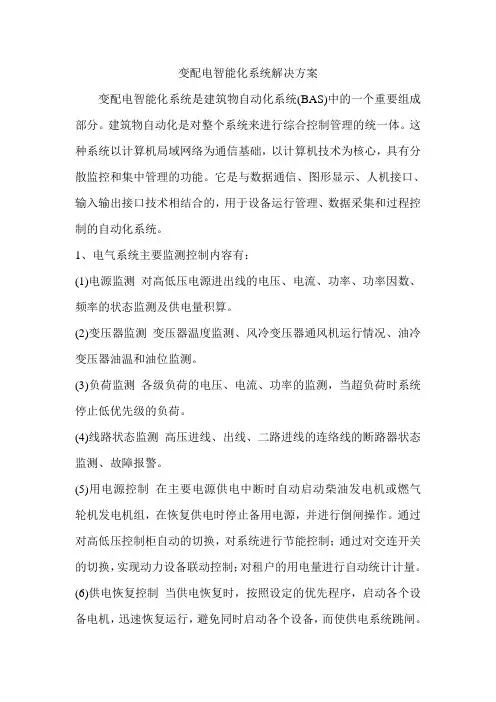

变配电智能化系统解决方案变配电智能化系统是建筑物自动化系统(BAS)中的一个重要组成部分。
建筑物自动化是对整个系统来进行综合控制管理的统一体。
这种系统以计算机局域网络为通信基础，以计算机技术为核心，具有分散监控和集中管理的功能。
它是与数据通信、图形显示、人机接口、输入输出接口技术相结合的，用于设备运行管理、数据采集和过程控制的自动化系统。
1、电气系统主要监测控制内容有：(1)电源监测对高低压电源进出线的电压、电流、功率、功率因数、频率的状态监测及供电量积算。
(2)变压器监测变压器温度监测、风冷变压器通风机运行情况、油冷变压器油温和油位监测。
(3)负荷监测各级负荷的电压、电流、功率的监测，当超负荷时系统停止低优先级的负荷。
(4)线路状态监测高压进线、出线、二路进线的连络线的断路器状态监测、故障报警。
(5)用电源控制在主要电源供电中断时自动启动柴油发电机或燃气轮机发电机组，在恢复供电时停止备用电源，并进行倒闸操作。
通过对高低压控制柜自动的切换，对系统进行节能控制；通过对交连开关的切换，实现动力设备联动控制；对租户的用电量进行自动统计计量。
(6)供电恢复控制当供电恢复时，按照设定的优先程序，启动各个设备电机，迅速恢复运行，避免同时启动各个设备，而使供电系统跳闸。
2电气系统的监测控制2.1智能建筑监测控制点划分为以下几种：(1)显示型包括运行状态、报警状态及其他。
显示主接线图、交直流系统和UPS系统运行图及运行参数，对系统各开关变位和故障变位进行正确区分，对参数超限报警。
(2)控制型包括设备节能运行控制、顺序控制(按时间顺序控制或工艺要求的控制)。
(3)记录型包括状态检测与汇总表输出、积算记录及报表生成、对事故、故障进行顺序记录，可以查询事故原因并且显示、制表和打印，可绘制负荷曲线并且显示、打印运行报表。
(4)复合型指同时有两种以上监控需要。
2.2变配电设备控制(1)高压进线、出线、连络线的断路器遥控。
智能供配电解决方案
《智能供配电解决方案：未来能源网络的革新》
随着全球能源需求的不断增长，供配电系统也面临着越来越大的挑战。
传统的供配电系统往往存在能源浪费、安全隐患和能源调度不灵活等问题。
因此，智能供配电解决方案应运而生，为未来能源网络的革新提供了新的可能性。
智能供配电解决方案通过应用先进的物联网技术和智能控制系统，实现了全面监测和管理供配电系统的能力。
这种解决方案能够实时监测电网的运行状况，及时发现并解决潜在问题，提高了电网的稳定性和安全性。
此外，智能供配电解决方案还能够实现能源的智能调度和管理。
利用先进的数据分析技术，能够实现对用电行为的精准预测和调度，提高用能效率。
同时，还可以实现可再生能源和传统能源的融合，优化能源利用，实现能源的多元化和高效利用。
智能供配电解决方案的推广和应用，将对未来能源网络产生深远的影响。
它不仅能够提高供配电系统的安全和稳定性，还能够推动清洁能源的发展和利用。
通过智能供配电解决方案，可以实现能源网络的智能化和可持续发展，为人类社会的可持续发展作出更大的贡献。
智能化配电综合解决方案智能化配电系统是一项集计算机技术、数据传输、控制技术、现代化设备以及管理于一身的综合信息管理系统，通过各种通信网络把众多的带有通信接口的低压开关和控制设备与主计算机连接起来，由计算机进行智能化管理，实现集中数据处理、集中监控、集中分析和集中调度。
智能化配电系统与传统的配电系统相比，具有稳定性好，可靠性高，利于集中控制，能实现无人值守，组网后能降低大量费用等优点。
可以预见，可通信智能电器设备将逐步取代传统的电器设备。
目前，国外多家著名电器制造商都推出了智能变配电系统综合性解决方案。
例如施耐德的透明工厂、ABB 公司的ESD3000 系列等，这些都是智能化变配电技术的典型应用。
常熟开关制造有限公司一直致力于智能低压电器的研究，通过不断努力，也取得了一定的成绩。
除原有的带有通信接口的CW 系列智能型万能式断路器、CM系列智能型可通信塑壳断路器外，公司还进一步开发出其他智能化产品如电动机保护器、电动机软起动器、双电源切换控制装置、网络电力仪表、智能I/O 模块、CN1 系列通信适配器和CN1EG 以太网网关等一大批产品。
公司在2006年推出了Riyear- PowerNet 配电监控系统，系统集成了专业的Riyear-PowerNet配电监控组态软件，配合公司的智能配电元件，形成了一个完整的产品体系。
Riyear - PowerNet 系统主要特点Riyear-PowerNet配电监控系统是以现场总线技术为基础，配合各种可通信智能配电元件，将现场的低压配电系统和计算机网络紧密结合，集遥测、遥信、遥控与遥调等功能于一体，大大提高了配电的智能化水平，是传统配电系统的理想升级替代解决方案。
Riyear-PowerNet系统是一套完整的软、硬件产品体系，包括一系列具备自动化功能的工业级配电元件以及完整的上位机软件、网络布线方案，支持包括Modbus、ModbusTCP、PROFIBUS 和DeviceNet等各种通信总线的连接。
