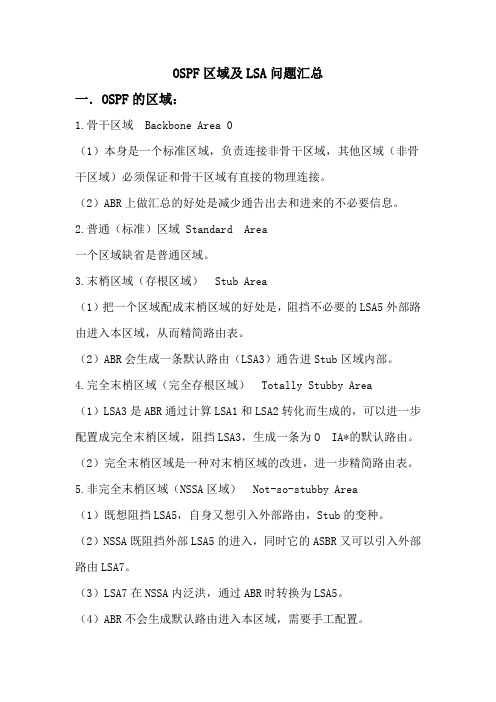

OSPF区域及LSA问题汇总一．OSPF的区域：1.骨干区域 Backbone Area 0（1）本身是一个标准区域，负责连接非骨干区域，其他区域（非骨干区域）必须保证和骨干区域有直接的物理连接。
（2）ABR上做汇总的好处是减少通告出去和进来的不必要信息。
2.普通（标准）区域 Standard Area一个区域缺省是普通区域。
3.末梢区域（存根区域） Stub Area（1）把一个区域配成末梢区域的好处是，阻挡不必要的LSA5外部路由进入本区域，从而精简路由表。
（2）ABR会生成一条默认路由（LSA3）通告进Stub区域内部。
4.完全末梢区域（完全存根区域） Totally Stubby Area（1）LSA3是ABR通过计算LSA1和LSA2转化而生成的，可以进一步配置成完全末梢区域，阻挡LSA3，生成一条为O IA*的默认路由。
（2）完全末梢区域是一种对末梢区域的改进，进一步精简路由表。
5.非完全末梢区域（NSSA区域） Not-so-stubby Area（1）既想阻挡LSA5，自身又想引入外部路由，Stub的变种。
（2）NSSA既阻挡外部LSA5的进入，同时它的ASBR又可以引入外部路由LSA7。
（3）LSA7在NSSA内泛洪，通过ABR时转换为LSA5。
（4）ABR不会生成默认路由进入本区域，需要手工配置。
6.完全NSSA进一步有NSSA ABR阻挡LSA3进入NSSA区域内，同时ABR自动生成默认路由进入完全NSSA区域。
二、OSPF区域类型与可能存在的LSA类型对照表1.骨干区域：1，2，3，4，52.标准区域：1，2，3，4，53.末梢区域：1，2，3，3类0.0.0.0/0（ABR向区域内发起的一条3类缺省路由LSA）。
4.完全末梢区域：1，2，3类0.0.0.0/0（ABR向区域内发起的一条3类缺省路由LSA）。
5.NSSA区域：1，2，3，7.6.完全NSSA区域：1，2，7，3类0.0.0.0/0（ABR向区域内发起的一条3类缺省路由LSA）。
OSPF的11种LSA类型OSPF的11种LSA类型OSPF的LSA类型作为一种链路状态的路由协议，OSPF将链路状态广播数据LSA（Link State Advertisement）传送给在某一区域内的所有路由器，这一点与距离矢量路由协议不同。
运行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。
OSPF 通过路由器之间通告网络接口的状态来建立链路状态数据库，生成最短路径树，每个OSPF路由器使用这些最短路径构造路由表。
OSPF 的LSA类型种类繁多，往往让人头晕。
然而OSPF又是目前应用最广泛的IGP协议，我们不得不对它进行研究。
OSPF的LSA类型一共有11种分别是：路由器LSA（Router LSA）LSA2 网络LSA（Network LSA）LSA3网络汇总LSA（Network summary LSA）LSA4 ASBR汇总LSA（ASBR summary LSA）LSA5 自治系统外部LSA（Autonomoussystem external LSA）LSA6 组成员LSA （Group membership LSA）*目前不支持组播OSPF （MOSPF协议）LSA7 NSSA（NSSA External LSA）LSA8 BGP的外部属性LSA（External attributes LSA for BGP）LSA9 不透明LSA(本地链路范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议LSA10不透明LSA(本地区域范围) (opaque LSA) *目前主要用于MPLS 多协议标签交换协议LSA11不透明LSA(AS范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议这11种LSA中，我们主要研究其中的LSA1、2、3、4、5、7。
其余的在一些特殊环境使用，暂时不对它们进行深入的探讨。
请先看一幅图，此图涵盖了我们所研究的6种LSA类型在OSPF环境中的作用* 图中ADV是通告路由器；ABR是区域边界路由器；ASBR 是自治系统边界路由器。
OSPF中7种类型LSAOSPF（Open Shortest Path First）是一个用于构建内部网关协议的动态路由协议。
在OSPF中，路由器通过交换Link State Advertisements（LSA）来维护网络拓扑信息并计算最短路径。
在OSPF中有七种类型的LSA，在本文中我们将逐一介绍每种类型。
1. Type 1：Router LSAType 1 LSA（路由器LSA）用于描述每个OSPF路由器的链路状态。
每个路由器都会生成一个该类型的LSA，并将其发送到相邻的路由器。
Type 1 LSA包含了该路由器的邻居路由器列表、连接接口以及链路度量等信息，以便其他路由器构建网络拓扑。
2. Type 2：Network LSAType 2 LSA（网络LSA）用于描述OSPF广播和非广播多点链路上的网络。
这种类型的LSA由网络中的DR（Designated Router）和BDR （Backup Designated Router）生成，并广播到该网络上的所有路由器。
Type 2 LSA包含了与该网络连接的路由器列表以及链路度量等信息。
3. Type 3：Summary LSAType 3 LSA（摘要LSA）用于描述其它区域的网络信息，通常由区域边界路由器（ABR，Area Border Router）生成并分发。
ABR收集来自该区域内部路由器的Type 1、2和4 LSA，并将这些信息打包成Type 3 LSA 广播到其他区域的ABR。
Type 3 LSA包含了来自一个区域的路由器和网络的摘要信息，以及到达该区域的度量值。
4. Type 4：ASBR-Summary LSAType 4 LSA（ASBR摘要LSA）用于描述ASBR（AS Boundary Router）的摘要信息。
当一个ASBR连接到一个不同的AS时，它会将该外部AS的路由信息装入一个特殊的LSA，这个LSA就是Type 4 LSA。
OSPF里几个特殊区域（stub、Totally stubby、NSSA、Totally NSSA）总结(2012-02-16 01:12:44)转载▼分类：IT标签：it首先，不管什么stub，其区域内所有router都要设成对应stub，否则邻居down，因为配置为末节区域的路由器上所有接口发出的Hello包中都会有末节标签。
对于所有的末节区域，ABR总是过滤掉5类LSA。
绝对末节区域和绝对NSSA里ABR还将3类LSA过滤掉。
普通末节区域和NSSA会正常通行3类LSA。
区域间路由汇总必须在ABR上完成Area 1 range 1.1.4.0 255.255.252.0外部路由汇总必须在ASBR上完成Summary-address 4.4.0.0 255.255.252.0Router LSA 1类路由LSA show ip ospf database routerNetwork LSA 2类网络LSA show ip ospf database networkNetwork Summary LSA 3类网络汇总LSA show ip ospf database summaryASBR Summary LSA 4类ASBR汇总LSA show ip ospf database asbr-summaryAS External LSA 5类AS外部LSA show ip ospf database externalGroup Membership LSA 6类组成员LSANSSA External LSA 7类NSSA外部LSA show ip ospf database nssa-externalExternal Attributes LSA 8类外部属性LSA9 10 11 Opaque LSAstub area:命令：area area-id stub特点：过滤外部路由，不接受外部AS的LSA（即5类LSA），3类LSA正常通行ABR上可设默认度量值：area area-id default-metric metric默认值为1.只有一个出口，无虚链路经过，不是主干区域，无ASBR（except that the ABRs may also be ASBRs），最好只有一个ABR，多个ABR可能导致次优路由。
OSPF的11种LSA类型OSPF的LSA类型作为一种链路状态的路由协议，OSPF将链路状态广播数据LSA（Link State Advertisement）传送给在某一区域内的所有路由器，这一点与距离矢量路由协议不同。
运行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。
OSPF通过路由器之间通告网络接口的状态来建立链路状态数据库，生成最短路径树，每个OSPF路由器使用这些最短路径构造路由表。
OSPF 的LSA类型种类繁多，往往让人头晕。
然而OSPF又是目前应用最广泛的IGP协议，我们不得不对它进行研究。
OSPF的LSA类型一共有11种分别是：路由器LSA（Router LSA）LSA2 网络LSA（Network LSA）LSA3网络汇总LSA（Network summary LSA）LSA4 ASBR汇总LSA（ASBR summary LSA）LSA5 自治系统外部LSA（Autonomoussystem external LSA）LSA6 组成员LSA （Group membership LSA）*目前不支持组播OSPF （MOSPF协议）LSA7 NSSA（NSSA External LSA）LSA8 BGP的外部属性LSA（External attributes LSA for BGP）LSA9 不透明LSA(本地链路范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议LSA10不透明LSA(本地区域范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议LSA11不透明LSA(AS范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议这11种LSA中，我们主要研究其中的LSA1、2、3、4、5、7。
其余的在一些特殊环境使用，暂时不对它们进行深入的探讨。
请先看一幅图，此图涵盖了我们所研究的6种LSA类型在OSPF环境中的作用* 图中ADV是通告路由器；ABR是区域边界路由器；ASBR 是自治系统边界路由器。

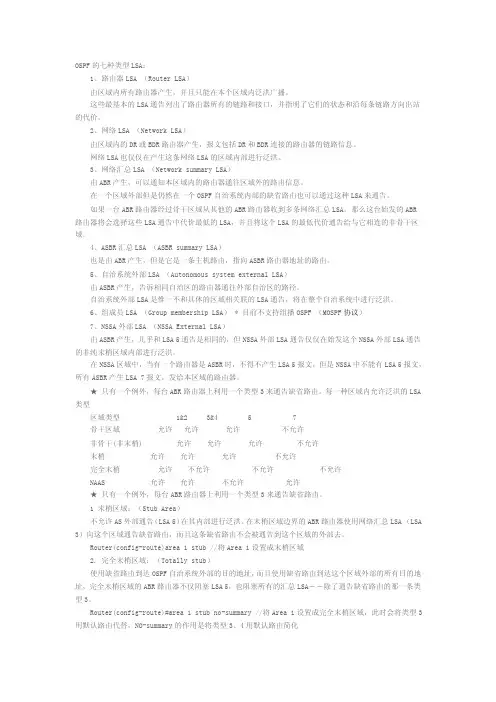

OSPF的七种类型LSA：1、路由器LSA （Router LSA）由区域内所有路由器产生，并且只能在本个区域内泛洪广播。
这些最基本的LSA通告列出了路由器所有的链路和接口，并指明了它们的状态和沿每条链路方向出站的代价。
2、网络LSA （Network LSA）由区域内的DR或BDR路由器产生，报文包括DR和BDR连接的路由器的链路信息。
网络LSA也仅仅在产生这条网络LSA的区域内部进行泛洪。
3、网络汇总LSA （Network summary LSA）由ABR产生，可以通知本区域内的路由器通往区域外的路由信息。
在一个区域外部但是仍然在一个OSPF自治系统内部的缺省路由也可以通过这种LSA来通告。
如果一台ABR路由器经过骨干区域从其他的ABR路由器收到多条网络汇总LSA，那么这台始发的ABR路由器将会选择这些LSA通告中代价最低的LSA，并且将这个LSA的最低代价通告给与它相连的非骨干区域。
4、ASBR汇总LSA （ASBR summary LSA）也是由ABR产生，但是它是一条主机路由，指向ASBR路由器地址的路由。
5、自治系统外部LSA （Autonomous system external LSA）由ASBR产生，告诉相同自治区的路由器通往外部自治区的路径。
自治系统外部LSA是惟一不和具体的区域相关联的LSA通告，将在整个自治系统中进行泛洪。
6、组成员LSA （Group membership LSA） * 目前不支持组播OSPF （MOSPF协议）7、NSSA外部LSA （NSSA External LSA）由ASBR产生，几乎和LSA 5通告是相同的，但NSSA外部LSA通告仅仅在始发这个NSSA外部LSA通告的非纯末梢区域内部进行泛洪。
在NSSA区域中，当有一个路由器是ASBR时，不得不产生LSA 5报文，但是NSSA中不能有LSA 5报文，所有ASBR产生LSA 7报文，发给本区域的路由器。
OSPFLSA的7种类型及特殊区域和路由表详解始发路由器内容泛洪区域Link State ID 在OSPF数据库中的名字1 RouterLSA每台路由器链路或接⼝type和cost本区域始发路由器的router-idRouter Link States2 NetworkLSAMA⽹络中DR产⽣与之相连的路由器的router-id (包括DR)本区域DR接⼝上的IP地址Net Link States3 NetworkSummaryLSAABR区域外部的⽬的地址(到同⼀⽬的中cost最⼩的)及到该⽬的的cost跨区域Internal⽹络Summary NetLink States4ASBRSummaryLSAASBRASBR路由器及到该路由器的cost跨区域所通告的ASBR路由器的router-id Summary ASB Link States5ASExternalLSAASBRAS外部的⽬的地址及其costAS External⽹络Type-5 AS External Link States7NSSAExternalLSANSSA中的ASBRAS外部的⽬的地址及其costNSSA External⽹络Type-7 AS External Link StatesStub area末梢区域（存根区域）没有4类和5类LSA，ABR下发⼀条3类0.0.0.0/0默认路由O *IA配置命令：所有stub区域路由器上router ospf 1area 1 stubTotally stub area没有3、4、5类LSA,ABR下发⼀条3类0.0.0.0/0默认路由O* IA配置命令：区域内部路由器：router ospf 1area 1 stubABR路由器：router ospf 1area 1 stub no-summary //阻挡3类外部汇总路由area 1 default-cost 10 // 设定下发默认路由的cost值Not-so-stubby-area(NSSA)⾮完全末梢区域：既想阻挡LSA5，⼜想引⼊外部路由没有4、5类LSA,外部路由注⼊NSSA区域⾥，ASBR产⽣7类LSA,7类LSA只能存在于NSSA区域⾥，若穿越ABR到其他区域ABR会将其变成5类LSA，NSSA区域的ABR不会下发3类0.0.0.0/0默认路由，可⼿⼯配置配置命令：所有NSSA区域路由器上配置，如果某路由器没有配置，它将不能与其他NSSA路由器建⽴邻居关系。
解析OSPF各区域的区别和作用在进行OSPF路由方案部署过程中，OSPF的各种区域是最难理解的。
它们之间到底有什么区别和作用呢?本文将为大家一一解答。
Backbone(骨干)区域在一个OSPF网络中，可以包括多种区域，其中就有三种常见的特殊区域，即就是骨干区域(Backbone Area)、末梢区域(Stub Area)和非纯Stub区域(No Stotal Stub area，NSSA)，当然还可以包括其它标准区域。
OSPF网络中的区域是以区域ID进行标识的，区域ID为0的区域规定为骨干区域。
OSPF主要区域类型示例一个OSPF互联网络，无论有没有划分区域，总是至少有一个骨干区域。
骨干区域有一个ID 0.0.0.0，也称之为区域0。
另外，骨干区域必须是连续的(也就是中间不会越过其他区域)，也要求其余区域必须与骨干区域直接相连(但事实上，有时并不一定会这样，所以也就有了下面将要介绍的"虚拟链路"技术)。
骨干区域一般为区域0(Area 0)，其主要工作是在其余区域间传递路由信息。
骨干区域作为区域间传输通信和分布路由信息的中心。
区域间的通信先要被路由到骨干区域，然后再路由到目的区域，最后被路由到目的区域中的主机。
在骨干区域中的路由器通告他们区域内的汇总路由到骨干区域中的其他路由器。
这些汇总通告在区域内路由器泛洪，所以在区域中的每台路由器有一个反映在它所在区域内路由可用的路由表，这个路由与AS中其他区域的ABR汇总通告相对应。
如在本章前面的图8-1中，R1使用一个汇总通告向所有骨干路由器(R2和R3)通告Area 0.0.0.1中的所有路由。
R1从R2和R3接收汇总通告。
R1配置了Area 0.0.0.0中的汇总通告信息，通过泛洪，R1把这个汇总路由信息传播到Area 0.0.0.1内所有路由器上。
在Area 0.0.0.1内的每个路由器，来自Areas 0.0.0.0、0.0.0.2和0.0.0.3区域的汇总路由信息共同完成路由表的计算。
