OSPF区域及LSA问题汇总一．OSPF的区域：1.骨干区域 Backbone Area 0（1）本身是一个标准区域，负责连接非骨干区域，其他区域（非骨干区域）必须保证和骨干区域有直接的物理连接。
（2）ABR上做汇总的好处是减少通告出去和进来的不必要信息。
2.普通（标准）区域 Standard Area一个区域缺省是普通区域。
3.末梢区域（存根区域） Stub Area（1）把一个区域配成末梢区域的好处是，阻挡不必要的LSA5外部路由进入本区域，从而精简路由表。
（2）ABR会生成一条默认路由（LSA3）通告进Stub区域内部。
4.完全末梢区域（完全存根区域） Totally Stubby Area（1）LSA3是ABR通过计算LSA1和LSA2转化而生成的，可以进一步配置成完全末梢区域，阻挡LSA3，生成一条为O IA*的默认路由。
（2）完全末梢区域是一种对末梢区域的改进，进一步精简路由表。
5.非完全末梢区域（NSSA区域） Not-so-stubby Area（1）既想阻挡LSA5，自身又想引入外部路由，Stub的变种。
（2）NSSA既阻挡外部LSA5的进入，同时它的ASBR又可以引入外部路由LSA7。
（3）LSA7在NSSA内泛洪，通过ABR时转换为LSA5。
（4）ABR不会生成默认路由进入本区域，需要手工配置。
6.完全NSSA进一步有NSSA ABR阻挡LSA3进入NSSA区域内，同时ABR自动生成默认路由进入完全NSSA区域。
二、OSPF区域类型与可能存在的LSA类型对照表1.骨干区域：1，2，3，4，52.标准区域：1，2，3，4，53.末梢区域：1，2，3，3类0.0.0.0/0（ABR向区域内发起的一条3类缺省路由LSA）。
4.完全末梢区域：1，2，3类0.0.0.0/0（ABR向区域内发起的一条3类缺省路由LSA）。
5.NSSA区域：1，2，3，7.6.完全NSSA区域：1，2，7，3类0.0.0.0/0（ABR向区域内发起的一条3类缺省路由LSA）。
LSA（Link-State Advertisement）字段是OSPF（Open Shortest Path First）协议中链路状态通告的一个关键部分。
它包含了一些关于网络设备、链路和网络拓扑的信息。
LSA字段可以分为两部分：LSA头部和LSA数据。
1. LSA头部：它包含了LSA字段的基本信息，如大小、创建时间等。
2. LSA数据：这部分用于存储实际的共享数据，包括全局变量、常量、静态变量等。
在OSPF协议中，有几种类型的LSA，包括Router-LSA、Network-LSA等。
它们分别用于描述每台路由器在所在区域的链路状态信息，以及NBMA/BMA网络的链路状态信息等。
1. Router-LSA：这是1类LSA，用于描述每台路由器在所在区域的链路状态信息。
每台路由器都会产生这种LSA，并且在本区域内泛洪。
这类LSA中使用了四种链路类型来描述不同直连链路的信息，包括transnet（用于描述一个NBMA/BMA网络的邻居关系）、P2P （用于描述一个P2P/P2MP链路上的邻居）、Stubnet（用于描述叶子路由信息）和V-link（用于描述虚链路连接的邻居）。
2. Network-LSA：这是2类LSA，用于描述NBMA/BMA网络的链路状态信息，只有在MA网络才会产生，由MA的DR产生，在本区域泛洪。
这类LSA中携带的link state ID和Netmast用于表示广播域的路由信息，Attached Router用于表示所连接的设备。
以上是关于LSA字段的一些基本信息，对于网络专业人员来说，详细理解和掌握OSPF协议和LSA字段是非常重要的。
OSPF的11种LSA类型OSPF的LSA类型作为一种链路状态的路由协议，OSPF将链路状态广播数据LSA （Link State Advertisement）传送给在某一区域内的所有路由器，这一点与距离矢量路由协议不同。
运行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。
OSPF通过路由器之间通告网络接口的状态来建立链路状态数据库，生成最短路径树，每个OSPF路由器使用这些最短路径构造路由表。
OSPF的LSA类型种类繁多，往往让人头晕。
然而OSPF又是目前应用最广泛的IGP协议，我们不得不对它进行研究。
OSPF的LSA类型一共有11种分别是：LSA1 路由器LSA（Router LSA）LSA2 网络LSA（Network LSA）LSA3 网络汇总LSA（Network summary LSA）LSA4 ASBR汇总LSA（ASBR summary LSA）LSA5 自治系统外部LSA （Autonomous system external LSA）LSA6 组成员LSA （Group membership LSA）*目前不支持组播OSPF （MOSPF协议）LSA7 NSSA外部LSA（NSSA External LSA）LSA8 BGP的外部属性LSA（External attributes LSA for BGP）LSA9 不透明LSA(本地链路范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议LSA10 不透明LSA(本地区域范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议LSA11 不透明LSA(AS范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议这11种LSA中，我们主要研究其中的LSA1、2、3、4、5、7。
其余的在一些特殊环境使用，暂时不对它们进行深入的探讨。
请先看一幅图，此图涵盖了我们所研究的6种LSA类型在OSPF 环境中的作用* 图中ADV是通告路由器；ABR是区域边界路由器；ASBR是自治系统边界路由器。
OSPF的11种LSA类型OSPF的LSA类型作为一种链路状态的路由协议，OSPF将链路状态广播数据LSA（Link State Advertisement）传送给在某一区域内的所有路由器，这一点与距离矢量路由协议不同。
运行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。
OSPF通过路由器之间通告网络接口的状态来建立链路状态数据库，生成最短路径树，每个OSPF路由器使用这些最短路径构造路由表。
OSPF 的LSA类型种类繁多，往往让人头晕。
然而OSPF又是目前应用最广泛的IGP协议，我们不得不对它进行研究。
OSPF的LSA类型一共有11种分别是：路由器LSA（Router LSA）LSA2 网络LSA（Network LSA）LSA3网络汇总LSA（Network summary LSA）LSA4 ASBR汇总LSA（ASBR summary LSA）LSA5 自治系统外部LSA（Autonomoussystem external LSA）LSA6 组成员LSA （Group membership LSA）*目前不支持组播OSPF （MOSPF协议）LSA7 NSSA（NSSA External LSA）LSA8 BGP的外部属性LSA（External attributes LSA for BGP）LSA9 不透明LSA(本地链路范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议LSA10不透明LSA(本地区域范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议LSA11不透明LSA(AS范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议这11种LSA中，我们主要研究其中的LSA1、2、3、4、5、7。
其余的在一些特殊环境使用，暂时不对它们进行深入的探讨。
请先看一幅图，此图涵盖了我们所研究的6种LSA类型在OSPF环境中的作用* 图中ADV是通告路由器；ABR是区域边界路由器；ASBR 是自治系统边界路由器。

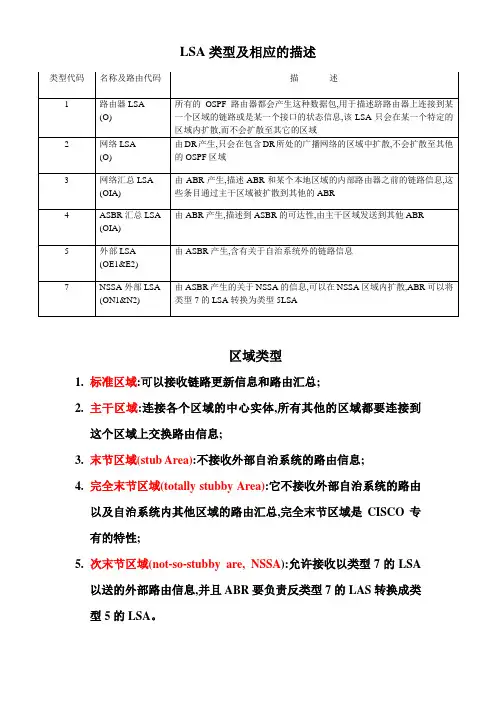

LSA类型及相应的描述
区域类型
1.标准区域:可以接收链路更新信息和路由汇总;
2.主干区域:连接各个区域的中心实体,所有其他的区域都要连接到
这个区域上交换路由信息;
3.末节区域(stub Area):不接收外部自治系统的路由信息;
4.完全末节区域(totally stubby Area):它不接收外部自治系统的路由
以及自治系统内其他区域的路由汇总,完全末节区域是CISCO专有的特性;
5.次末节区域(not-so-stubby are, NSSA):允许接收以类型7的LSA
以送的外部路由信息,并且ABR要负责反类型7的LAS转换成类型5的LSA。

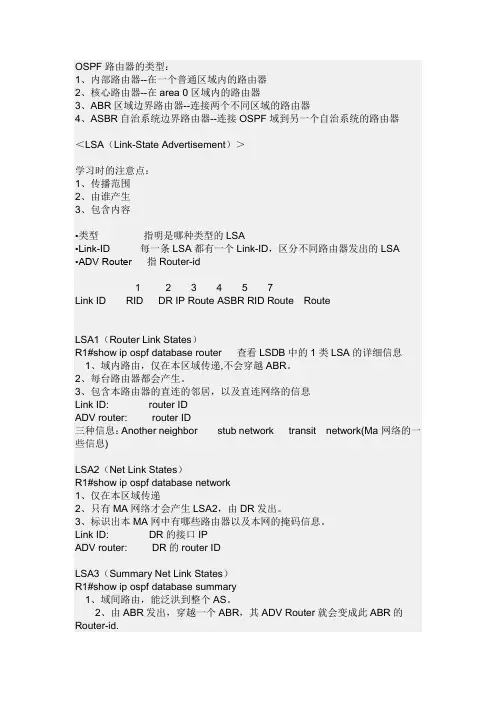

OSPF路由器的类型：1、内部路由器--在一个普通区域内的路由器2、核心路由器--在area 0区域内的路由器3、ABR区域边界路由器--连接两个不同区域的路由器4、ASBR自治系统边界路由器--连接OSPF域到另一个自治系统的路由器＜LSA（Link-State Advertisement）＞学习时的注意点：1、传播范围2、由谁产生3、包含内容•类型指明是哪种类型的LSA•Link-ID 每一条LSA都有一个Link-ID，区分不同路由器发出的LSA •ADV Router 指Router-id1 2 3 4 5 7Link ID RID DR IP Route ASBR RID Route RouteLSA1（Router Link States）R1#show ip ospf database router 查看LSDB中的1类LSA的详细信息1、域内路由，仅在本区域传递,不会穿越ABR。
2、每台路由器都会产生。
3、包含本路由器的直连的邻居，以及直连网络的信息Link ID: router IDADV router: router ID三种信息：Another neighbor stub network transit network(Ma网络的一些信息)LSA2（Net Link States）R1#show ip ospf database network1、仅在本区域传递2、只有MA网络才会产生LSA2，由DR发出。
3、标识出本MA网中有哪些路由器以及本网的掩码信息。
Link ID: DR的接口IPADV router: DR的router IDLSA3（Summary Net Link States）R1#show ip ospf database summary1、域间路由，能泛洪到整个AS。
2、由ABR发出，穿越一个ABR，其ADV Router就会变成此ABR的Router-id.3、包含本区域中的所有路由信息，包括网络号和掩码。

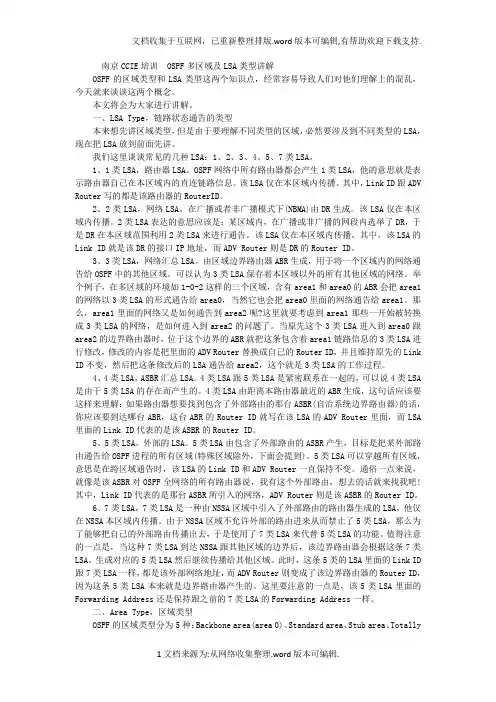

南京CCIE培训OSPF多区域及LSA类型讲解OSPF的区域类型和LSA类型这两个知识点，经常容易导致人们对他们理解上的混乱，今天就来谈谈这两个概念。
本文将会为大家进行讲解。
一、LSA Type，链路状态通告的类型本来想先讲区域类型，但是由于要理解不同类型的区域，必然要涉及到不同类型的LSA，现在把LSA放到前面先讲。
我们这里谈谈常见的几种LSA：1、2、3、4、5、7类LSA。
1、1类LSA，路由器LSA。
OSPF网络中所有路由器都会产生1类LSA，他的意思就是表示路由器自己在本区域内的直连链路信息。
该LSA仅在本区域内传播。
其中，Link ID跟ADV Router写的都是该路由器的RouterID。
2、2类LSA，网络LSA。
在广播或者非广播模式下(NBMA)由DR生成。
该LSA仅在本区域内传播。
2类LSA表达的意思应该是：某区域内，在广播或非广播的网段内选举了DR，于是DR在本区域范围利用2类LSA来进行通告。
该LSA仅在本区域内传播。
其中，该LSA的Link ID就是该DR的接口IP地址，而ADV Router则是DR的Router ID。
3、3类LSA，网络汇总LSA。
由区域边界路由器ABR生成，用于将一个区域内的网络通告给OSPF中的其他区域。
可以认为3类LSA保存着本区域以外的所有其他区域的网络。
举个例子，在多区域的环境如1-0-2这样的三个区域，含有area1和area0的ABR会把area1的网络以3类LSA的形式通告给area0，当然它也会把area0里面的网络通告给area1。
那么，area1里面的网络又是如何通告到area2呢?这里就要考虑到area1那些一开始被转换成3类LSA的网络，是如何进入到area2的问题了。
当原先这个3类LSA进入到area0跟area2的边界路由器时，位于这个边界的ABR就把这条包含着area1链路信息的3类LSA进行修改，修改的内容是把里面的ADV Router替换成自己的Router ID，并且维持原先的Link ID不变，然后把这条修改后的LSA通告给area2，这个就是3类LSA的工作过程。

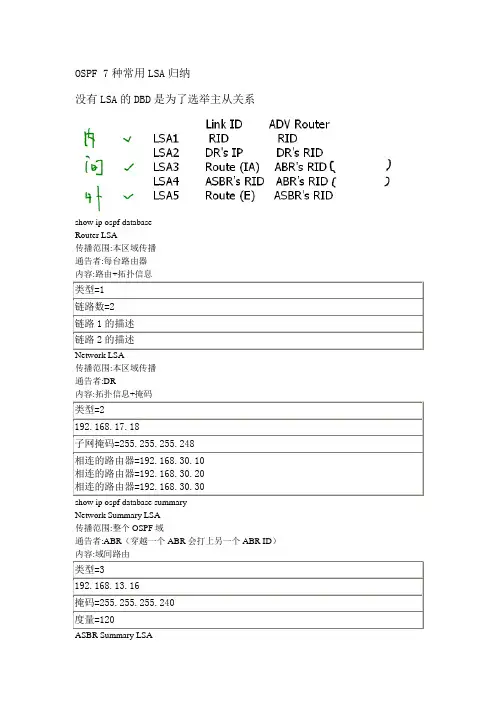

OSPF 7种常用LSA归纳没有LSA的DBD是为了选举主从关系show ip ospf databaseRouter LSA传播范围:本区域传播通告者:每台路由器Network LSA传播范围:本区域传播通告者:DR内容:拓扑信息+掩码Network Summary LSA传播范围:整个OSPF域通告者:ABR（穿越一个ABR会打上另一个ABR ID）内容:域间路由ASBR Summary LSAshow ip ospf database asbr-summary传播范围:除了ASBR所在的区域通告者:ABR（穿越一个ABR会打上另一个ABR ID）内容:域间路由Autonomous System EXternal LSA（外部LSA）传播范围:整个OSPF域，但他不属于任何一个区域通告者:ASBR，在传播过程中不会改变内容:域外路由*Seed Cost 路由重分布rip重分布进ospf cost=20（标准值）OSPF LSDB Overload Protection LSA过载保护接口修改cost值修改接口带宽OSPF汇总域间汇总 ABR域外汇总 ASBR链路类型Stub Network Link 末梢网络在一个网段中只有一台OSPF路由器的情况下，该网段被OSPF链路类型定义为Stub Network Link；因为一个网段中只有一台OSPF路由器，所以在这个网段就不可能有OSPF邻居，一个接口被通告进OSPF，无论其二层链路是什么介质，只要在该接口上没有OSPF 邻居，那么就是Stub Network Link；Loopback接口永远被定义为Stub Network Link，默认使用32位掩码表示，无论将Loopback接口改为哪种OSPF网络类型（Network Type），始终改变不了它的OSPF链路类型（Link Type）属性，但可以改变它在LSA中的掩码长度。
包含的信息：网络号子网掩码度量值Point-To-Point LinkOSPF 网络类型（Network Type）为Point-To-Point的接口，OSPF链路类型（Link Type）为Point-To-Point Link，但Loopback接口除外；而网络类型为点到多点（Point-To-Multipoint）的接口，同样链路类型也为Point-To- Point Link。
OSPF网络类型与LSA类型一.【OSPF的网络类型】--网络类型是为了满足各种物理网络环境的应用，比如VPN 环境（一）网络类型是链路状态路由协议特有的---OSPF/IS-IS、RIP/EIGRP/BGP没有网络类型的说法（二）网络类型的种类--IOU1#show ip ospf interface loopback 11．LOOPBACK：学习到的路由都是主机路由（子网掩码为/32）--MPLS VPN需要明细掩码，可以通过将loopback接口的网络类型改成PTP，实现OSPF路由器能够学习到loopback接口明细路由。
2．POINT_TO_POINT：没有DR/BDR的选举、数据采用组播发送、hello/dead10s/40s-比如一些VPN环境，就需要对原有的网络类型做修改3．BROADCAST：有DR/BDR的选举、数据采用组播发送、hello dead 10s/40s，对于只有两台设备的环境，可以选择修改成PTP。
4．point-to-multipoint ：5．non-broadcast：该网络环境(如FR)是不支持组播的发送、hello dead30s/120s--FR--解决（①修改网络类型、②【测试】采用单播方式）(修改时间是没用的，因为修改了时间，因为不支持组播发送，还是发不出去）（三）OSPF的网络类型与物理接口没有对应的关系，默认情况下，以太网接口的网络类型为广播，而串行链路的接口网络类型为PTP，任意介质接口的网络类型都是可以更改！二.【OSPF的LSA类型】--Link State Advertisement即LSA的作用（①构建区域内的拓扑信息、②学习其他OSPF区域的路由信息、③学习外部路由协议发送给OSPF的路由信息）（一）LSA的类型、名称、包含的信息、作用、通告者、通告范围1．LSA1-路由器LSA/Router Links--各个路由器接口的信息（接口的IP地址、接口的网段、该接口的邻居、该接口的开销）、作用是构建区域内的拓扑信息、区域内的每个路由器通告的、只在区域内通告！-IOU1#show ip ospf databaserouter2．LSA2-网络LSA/Network Links--该多路访问网络的掩码（LSA1中只有串行链路或者GRE隧道的子网掩码）以及该多路访问网络的路由器列表信息、作用结合LSA1共同描绘完整的多路访问网络的拓扑信息、由该多路访问网络的DR通告的、只在区域内通告！-show ip ospf database network3．LSA3-汇总LSA/Summary Links(Network)--其他OSPF区域的路由信息、作用是学习其他区域的路由信息、起源区域的ABR通告的，由后续的ABR重新生成（通告者的RID会发生变化）、在整个OSPF区域。
1.LSA类型LSA即为链路状态的描述，它是LSU当中所存储的信息1类LSA：区域中每一台路由器都会产生的关于我自己的运行了ospf接口直连链路的描述，还有自己是何身份的描述，例如DR、ABR还是ASBR，在本区域内进行泛洪2类LSA：每一个MA网络由DR产生，用来描述MA网络中所连接的每一台路由器包括DR本身，在本区域内进行泛洪3类LSA：ABR将连接的区域各1、2类LSA进行归纳产生出3类LSA，区域间互传进而可以了解彼此5类LSA：整个OSPF大域的出口称为ASBR. 由ASBR向OSPF域注入关于域外的路由的描述，与ASBR 同区域的路由器由于通过1类LSA已经知道了ASBR的位置，且也获得了域外路由信息，所以可以顺利和外部通信。
4类LSA：ASBR所在区域的ABR向主干区域及其他区域泛洪出去的主机LSA，由ABR产生，这样每个区域都可以通过这个4类LSA知道了ASBR的位置，同时ASBR向OSPF域注入关于域外的路由的描述，这样实现了全网与OSPF域外的通信2.LSA格式2.1每一种LSA的头部Link state ID：用来指定LSA所描述的部分OSPF域，这个字段的特殊用法根据LSA的类型而会有所不同。
每一个LSA的描述都包含了一个怎样使用这个字段的描述。
LSA头部后面跟的，就是具体的LSA了，具体如下：2.2Router LSA最基本的LSA通告列出了路由器所有的链路或接口，并指明了它们的状态和沿每条链路方向出站的代价以及该链路上所有已知的OSPF 邻居V 位 置1时说明始发路由器是一条或多条具有完全邻接关系的虚链路的一个端点，这里被描述的区域是传送区域。
E 位 置1 表示当始发路由器是一个ASBR 时。
B 位 置1 表示当始发路由器是一个ABR 时。
从Link ID 到Link Data ，这段即为具体的LSA 内容PS ：串行线路会出现两对Link ID 和Link Data ，一对为本串行线路所属网段和相应掩码，一对为对端的Router-ID 和本地出接口的IP 地址 查看： show ip ospf databaseShow ip ospf database router X.X.X.X 查看一类LSAshow ip ospf database network 查看二类LSA2.3 Network LSA注意：2类LSA 是不带metric 值的，需与1类LSA 搭配使用，串口cost=64，以太口cost=1 两台路由器通过以太网相连，运行OSPF，如果两端接口的掩码不一致，则无法建立Link Description邻居。
OSPF常用的LSA类型有哪些
OSPF常用的LSA类型有哪些
用于OSPF(开放式最短路径优先)中的LSA(链路状态广播)有哪些类型?下面跟店铺了解一下吧!
John Bruke：OSPF(开放式最短路径优先)是IP网络的一种路由协议。
它用于组织域内的`路由选择，是一个内部网关协议，而不是组织和组织的域间路由选择(边缘路由)。
其它内部路由协议还有IS-IS(中间系统路由交换协议)和EIGRP(增强型内部网关路由协议)。
OSPF(开放式最短路径优先)路由器会创建一个路由选择表，表内包括网络内部的路由最短路径。
当一个路由组件发生故障时，路由过程中会自动绕过它。
路由器基于他们的链路状态数据库来创建这些路由选择表，他们通过网络内其它路由器的LSA(链路状态广播)来构建链路状态数据库。
LSA(链路状态广播)是网络维护当前路由流量信息的手段。
以下为11种LSA(链路状态广播)类型：。
OSPF的LSA类型：1.Router-LSA：一类LSA所有路由器都会产生，本区域扩散。
LINK ID：指的是始发路由器的RID。
一区域内的路由，是靠1类LSA来通告的。
work-LSA：由DR产生，本区域扩散，2类LSA描述一个MA网络，以及这个MA网络上所有的设备3.Summary-Network-LSA：三类LSA，由ABR发出，通告一个区域的所有路由，ADV router是会变化的。
4.Summary-ASBR-LSA：四类LSA，由ABR发出，告诉区域内ASBR在何处。
3类LSA和4类LSA的区别，类型和链路状态ID，三类通告的是路由，四类通告的是ASBR的RID。
5.External-LSA：由ASBR发出，通告外部路由LSA中的E位置位代表内部LSA，为0代表外部LSA，HELLO包中的E位置位代表普通区域，为0代表末梢区域。
7.NSSA-External-LSA：由NSSA区域中的ASBR产生，只在NSSA区域内泛洪。
总结：OSPF中，1类LSA是路由，3类是路由，5类是路由，7类是路由。
2类LSA，通告的是本MA网络状态。
4类LSA，通告ASBR。
LSDB：显示的不是数据库中的每条LSA全部信息，仅仅是头部信息。
如果这个数据库包含多个区域的LSA信息，那么就表示台路由器是ABR路由器LSA通告在LSDB中驻留的时候，老化时间一直在增加，直到LSA通告达到最大生存时间(1h)，那么将从OSPF域中清除掉。
所以，必须要有一种机制防止正常LSA到达最大生存时间而被清除，这就是链路状态重刷新。
每隔30min始发这条LSA的路由器就泛洪一个这条LSA的新的拷贝，序列号在原基础上加1 老化时间设为0。
其他路由器收到这个拷贝，就会用这个新拷贝替换原有的这条LSA，使用这个新LSA的老化时间开始计时刷新也可以替换掉已经损坏的LSA由于每一条LSA都与一个独自的重刷计时器关联，也就是说。
不一定每隔30S 所有的LSA都会超时，然后去泛洪新的LSA通告，造成的结果是，每个LSA到达自己老化时间的时候去泛洪自己的新LSA。
OSPF的4种区域类型OSPF区域类型划分如下：1.骨干区域（即传输区域）：area 02.非骨干区域（即常规区域）：除area 0之外的其他所有许可范围内的区域非骨干区域又可划分如下：1.标准区域：即正常传输数据的区域2.末梢区域：禁用外部AS的信息进入，即禁用LSA 4，LSA 5类信息进入(5类信息都禁用了。
要4类通告ASBR来也没用了。
)2.完全末梢区域：禁用外部AS信息很区域间的信息，即LSA 5 和LSA 3类信息进入3.NSSA区域：禁用非直连的外部AS信息进入，同时会产生LSA 7类信息，在路由表中表示为 O N2（N2代表类型2，默认的是2，可以改成1，即metric-type 1）需要注意的是虽然末梢区域和完全末梢区域都禁用了外部AS信息和区域间的信息，但是是不是代表就不可达其他区域或者外部了呢？当然不是，它们在禁用之后都会向相应区域内通告一条默认路由以指向外部。
保持可达性。
但是NSSA区域需要我们另外输入下条命令以保证可达外部AS：r1(config-router)#area 1 nssa default-information-originate no-summary即同时禁用了区域间的数据包进入到NSSA区域，以减少路由表的大小，加快路由选路的速度，防止路由表的抖动。
简单的说下LSA要求目前掌握的有以下几种类型：1.LSA 1：定义路由器与路由器之间的。
限定于单个区域2.LSA 2：定义广播网络的。
也是限定于单个区域3.LSA 3：定义区域间汇总的4.LSA 4：定义网络中ASBR的5.LSA 5：定义外部AS的6.LSA 7：定义NSSA区域的。
OSPF的LSA类型种类繁多，而OSPF又是目前应用最广泛的IGP协议，我们不得不对它进行研究。
OSPF 的LSA类型一共有11种，分别是：
LSA1 路由器LSA（Router LSA）
LSA2 网络LSA（Network LSA）
LSA3网络汇总LSA（Network summary LSA）
LSA4 ASBR汇总LSA（ASBR summary LSA）
LSA5 自治系统外部LSA（Autonomous system external LSA）
LSA6 组成员LSA （Group membership LSA）*目前不支持组播OSPF （MOSPF协议）
LSA7 NSSA外部LSA（NSSA External LSA）
LSA8 BGP的外部属性LSA（External attributes LSA for BGP）
LSA9 不透明LSA(本地链路范围) (opaque LSA)*目前主要用于MPLS多协议标签交换协议
LSA10 不透明LSA(本地区域范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议
LSA11 不透明LSA(AS范围) (opaque LSA) *目前主要用于MPLS多协议标签交换协议
这11种LSA中，NP阶段我们主要研究其中的LSA1、2、3、4、5、7。
其余的在一些特殊环境使用，暂时不对它们进行深入的探讨。
请先看一幅图，此图涵盖了我们所研究的6种LSA类型在OSPF环境中的作用。
* 图中ADV是通告路由器；ABR是区域边界路由器；ASBR是自治系统边界路由器。
①LSA1 路由器LSA（Router LSA）
描述路由器的直连链路状态信息。
由每个发起路由器通告，只在本区域内传递，不会超过ABR。
②LSA2 网络LSA（Network LSA）
描述本区域内BMA/NBMA（串行连接信息不会在此出现）的网络信息以及连接到此网络的路由器。
由本
BMA/NBMA网络的DR或BDR通告，只在本区域传递。
③LSA3网络汇总LSA（Network summary LSA）
描述OSPF的区域间路由（在路由表中以O IA标识）。
原LSA 1所描述的路由信息会由所在区域的ABR将其转换为LSA 3。
LSA3可以传播到整个OSPF的所有区域（特殊区域除外）。
由ABR通告。
注意：LSA 3每穿越一个ABR，其ADV Router都会发生改变，ADV Router转变为最后一次穿越的ABR路由器。
④LSA5 自治系统外部LSA（Autonomous system external LSA）
没有看错，这里是LSA 5，我们先讲LSA 5再反过来看LSA 4。
LSA 5描述的是OSPF区域以外的路由（RIP、EIGRP、BGP等等）。
由ASBR所通告，LSA 5可以传播到整个OSPF
的所有区域（特殊区域除外）。
注意：LSA 5的通告路由器在穿越ABR的时候是不会改变的。
⑤LSA4 ASBR汇总LSA（ASBR summary LSA）
LSA 4所承载的内容是：ASBR的Router-ID。
LSA 4其实就是图中R4（通告路由器）将Area 3中R11的Router-ID 信息转换为LSA 4，在整个OSPF域中泛洪传播（由于LSA 5的通告路由器在穿越ABR的时候不会改变，如图中Area 3的LSA 5在穿越R4到达Area 0时，通告路由器不改变仍然是R11，因此除了Area 3，Area 0和其他区域都不知道R11的信息。
此时就需要LSA 4为Area0和其他区域提供R11的信息，可以这么说，LSA 4是为LSA5所服务的）。
⑥OSPF的特殊区域：Stub Area末梢区域
在Stub区域中只有域内和域间路由。
只允许LSA 3进入本区域，LSA 4/5不允许进入。
配置Stub区域后会在区域内自动的生成一条默认路由（以便访问OSPF中其他区域的网络）。
⑦OSPF的特殊区域：Total Stub Area绝对末梢区域
在Total Stub Area中只有本区域内的路由。
LSA3/4/5均不允许进入本区域。
配置Total Stub Area后会在区域内自动的生成一条默认路由（以便访问OSPF中其他区域的网络）。
⑧OSPF的特殊区域：NSSA Area次末梢区域
在NSSA区域中允许存在ASBR，所以也就可以引入外部路由。
这个外部路由在NSSA区域内以LSA 7存在。
当此LSA 7路由离开NSSA区域进入别的区域时，NSSA的ABR会进行LSA 7向LSA 5的转换（如图Area 6所示）。
本区域只允许LSA 3进入，禁止LSA4/5的进入。
所以此区域有域内、域间和外部路由。
配置NSSA区域需要在区域内手工的创建一条默认路由（以便访问OSPF中其他区域的网络）。
# router ospf x
# area 6 nssa default-information-originate
⑨OSPF的特殊区域：Total NSSA Area绝对次末梢区域
在NSSA区域中允许存在ASBR，所以也就可以引入外部路由。
这个外部路由在NSSA区域内以LSA 7存在。
当此LSA 7路由离开NSSA区域进入别的区域时，NSSA的ABR会进行LSA 7向LSA 5的转换（如图Area 7所示）。
本区域禁止LSA3/4/5进入，只有本区域内路由和外部路由。
配置Total NSSA Area后会在区域内自动的生成一条默认路由（以便访问OSPF中其他区域的网络）。
