钩尾框焊修作业指导书

作业指导书钩尾框热处理目录一、工位介绍 (1)二、本工位作业流程 (2)三、作业程序及标准 (3)1.作业准备 (3)2.钩尾框热处理 (3)3.信息处置 (7)4.完工整理 (7)四、工装设备、检测器具及材料 (8)五、附件 (9)1. 定置示意图 (9)一、工位介绍1．作业地点：钩缓班组钩尾框热处理工位。

2．适用范围：适用于铁路货车段修钩尾框热处理。

3．上道工序：钩尾框焊修。

4．下道工序：钩尾框涂漆。

5．人员及工种要求：经培训合格并持《铁路岗位培训合格证书》的车辆钳工。

6．作业要点：6.1热处理前去除钩舌待处理区域表面水分、油污、氧化物等。

6.2开炉时应随时注意通风设备、烟道是否畅通，装炉时不得将配件直接扔入炉内，应将配件放在在炉床上再推入炉内，翻动坯料和出碴时不可过猛，以防损坏炉室。

应及清理煤渣，保持渣池水位，出炉时，应关闭风门。

二、本工位作业流程三、作业程序及标准1.作业准备1.1穿戴劳保用品。

每班开工前按规定穿戴好劳动保护用品，如图1、图2所示。

1.2参加点名会。

每班开工前，参加班组点名会，学习上级文电精神，接受当日工作任务，明确注意事项。

1.3 检查工装、器具状态。

按照本文“四、工装设备、检测器具、工具及材料”规定的目录，检查工装、设备、量具、样板状态良好、校验合格，所需材料齐全。

2.钩尾框热处理配件焊后热处理应符合配件检修技术要求，采用整体热处理或局部热处理方式消除焊接应力。

在图2～图3 所示的焊修关键部位（图中的阴影部位）的单个缺陷面积小于等于2 cm2，彼此相距不小于100 mm 时，焊补后进行整体热处理；在其余部位上，当单个缺陷面积小于或等于2 cm2、整个铸件上不超过3 处时，焊补后允许进行局部热处理，否则应进行整体热处理。

注：图中标有网格线的区域为阴影部分。

图2 13A（B）型钩尾框焊修关键部位注：图中标有网格线的区域为阴影部分。

图3 16型、17型钩尾框焊修关键部位2.1热处理前准备：2.1.1去除钩尾框待处理区域表面水分、油污、氧化物等。

钩尾框托板磨耗板检查焊修1 开工前准备2 磨耗板检查检测2.1金属磨耗板2.1.1外观检查2.1.1.1使用钢丝刷清除磨耗板表面铁锈、污物。

2.1.1.2对磨耗板进行全面检查，缺损、裂纹时更换。

2.1.2磨耗检测2.1.2.1钩尾框托板上焊装的磨耗板剩余厚度小于50%时更换。

使用厚度测量规检测钩尾框托板厚度h1，钩尾框托板加磨耗板（未磨耗处）厚度h2，钩尾框托板加磨耗板（磨耗最深处）厚度h3，当（h3-h1）数值小于（h2-h1）数值的一半时，须更换。

2.1.3更换要求2.1.3.1钩尾框托板上焊装的磨耗板更换时，两侧端部各施以30mm长的段焊。

与非金属钩尾框托板磨耗板配套使用的钩尾框托板无金属磨耗板，原焊装磨耗板须切除，切除时不得伤及托板并磨修平整，按要求焊装挡块，如图4-15所示。

图4-15 挡块及焊接位置示意图2.1.3.2钩尾框托板磨耗板焊缝开焊时使用角向磨光机清除焊缝后进行焊修，焊修后须清除焊渣检查焊接质量。

2.2非金属磨耗板2.2.1裂纹、破损时报废。

2.2.2使用厚度尺夹紧非金属钩尾框托板磨耗板，示值小于4mm时报废。

2.3检修标识及处置。

经检查检测合格者，用粉笔在磨耗板上平面画“○”，放置到指定位置；须报废者，用粉笔在磨耗板上平面画“×”，放置在废料箱中。

3 金属磨耗板焊修3.1焊前检查。

清除施焊表面（离焊缝边缘不小于20mm宽度范围内）的油垢及氧化物。

3.2焊前准备。

用角向磨光机清除钩尾框磨耗板焊缝裂纹（应彻底清除熔渣和氧化物，露出基本金属），更换磨耗板时须将将磨耗板安装面打磨平整。

3.3焊修3.3.1一般由裂纹末端向外施焊，钩尾框托板上焊装的磨耗板更换时，两侧端部各施以30mm长的段焊。

3.3.2施焊第一层焊波时，应采用适合坡口的焊条焊透。

3.3.3由下向上逐层施焊时，要彻底清除前一层焊波熔渣。

3.3.4裂纹焊后，为防止焊缝裂纹应覆盖石棉被或其他保温材料缓冷。

3.4质量检查3.4.1焊波与焊波、焊波与基本金属应充分熔合。

作业指导书 钩体检查检测目 次一、作业介绍 (3)二、作业流程示意图 (4)三、作业程序、标准及示范 (5)1. 班前准备 (5)2. 开工准备 (5)3. 工序控制 (5)4. 钩体检查检测 (5)5. 设备故障处置 (11)6. 质量反馈处置 (12)7. 完工要求 (12)四、工装设备、检测器具及材料 (13)五、附件 (15)检测器具及使用说明： (15)一、作业介绍作业地点：检修车间钩缓组钩缓检修间适用范围：适用于铁路货车厂修钩体检查检测作业。

上道作业：车钩探伤。

下道作业：钩体焊修。

人员要求：本岗位作业须由车辆钳工完成，作业人员上岗前要进行岗前培训，并持有《岗位培训合格证》，上岗人员须持证上岗。

作业要点：劳动防护用品穿戴整齐；开工前全面检查工具、材料状态确认性能良好无故障；检查测量具计量检定不过期；工作中注意周围作业人员状况，并做好呼唤应答；随时注意天车吊具状态，身体避开，防止配件脱落砸伤、碰伤；完工进行整理，清扫场地。

二、作业流程示意图三、作业程序、标准及示范1. 班前准备按规定穿戴好劳动保护用品，参加班前点名会。

2. 开工准备按《工装设备、检测器具、工具及材料》清单检查工装工具及材料状态，须齐全、良好。

发生异常情况时通知工长处理。

3. 工序控制检查车钩探伤合格，探伤标记涂打清晰，不符时通知工长处理。

4. 钩体检查检测4.1信息核对4.1.1使用手持机读取车钩RFID卡信息，确认车钩铸造信息与卡内的“收入基本情况”一致，如卡内信息与实物不符，修订卡内信息，13A（B）型钩体铸造信息如图1所示，17型钩体铸造信息如图2所示。

图1图24.2钩体吊运使用行车将钩体吊运至车钩检修流水线，放置稳当，防止脱落。

吊运过程中，严禁将身体任何部位伸入起重物下方。

4.3 17型车钩钩体检查检测4.3.1 钩体寿命判定钩体实行寿命管理，如无制造时间标记时报废，寿命期限以制造时间为准，时间统计精确到月, 剩余寿命不足1个段修期，状态良好，可继续使用，但须负责1个段修期的质量保证责任。

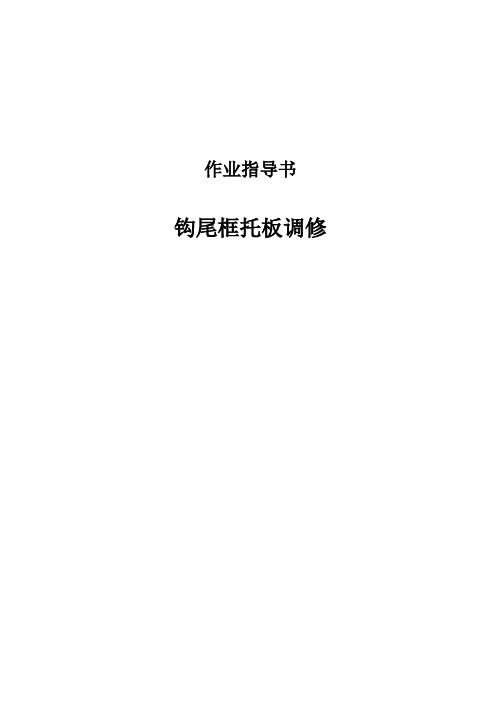

作业指导书钩尾框托板调修目次一、作业介绍 (3)二、作业流程示意图 (4)三、作业程序、标准及示范 (5)1.班前准备 (5)2.开工准备 (5)3.工序控制 (5)4.钩尾框托板调修 (5)5.设备故障处置 (5)6.质量反馈处置 (6)7.完工要求 (6)四、工装设备、检测器具及材料 (7)一、作业介绍作业地点：检修车间钩缓检修间.适用范围：适用于铁路货车钩尾框托板调修作业。

上道作业：钩尾框托板检查作业。

下道作业：钩尾框托板组装作业。

人员要求：本岗位作业须由车辆钳工、熔接工配合完成，作业人员上岗前要进行岗前培训，并持有《岗位培训合格证》，熔接工还需持有《中华人民共和国特种作业操作证》，上岗人员须持证上岗。

作业要点：劳动防护用品穿戴整齐；开工前全面检查工具、材料状态确认性能良好无故障；检查测量具计量检定不过期；完工进行整理，清扫场地。

二、作业流程示意图三、作业程序、标准及示范1. 班前准备按规定穿戴好劳动保护用品，参加班前点名会。

2. 开工准备按《工装设备、检测器具、工具及材料》清单检查工装工具、样板量具及材料状态，须齐全、良好。

发生异常情况时通知工长处理。

3. 工序控制检查钩尾框托板检查完成，故障标记清晰；不符时，返回检查工序。

4.钩尾框托板调修4.1外观检查检查钩尾框托板，裂纹时报废，用白粉笔划“×”4.2.弯曲调修将钩尾框托板放入调修辅助工装上，使用压力机对弯曲处调修，必要时可将弯曲部位加热后调修。

作业时，注意周围环境，防止烫伤。

4.3调修后检查调修后检查调修部位无裂纹、焊缝开裂等缺陷。

并在表面涂油漆。

5. 设备故障处置工作者在设备点检和操作过程中，要注意观察设备状态，发现异常，立即停机检查处理，属于自修范围的故障由工作者处理。

超出自检自修范围的故障，立即填写《设备故障信息单》并通知工长，由工长联系设备车间维修人员进行处理。

处理后确认良好时开启设备电源，空载试运转设备，确认符合点检标准，合格后开工作业。

作业指导书钩尾框探伤目录一、工位介绍 (1)二、本工位作业流程 (2)三、作业程序及标准 (3)1.作业准备 (3)2.钩尾框探伤作业 (7)3.涂打探伤标识 (9)4.填写检修卡片 (10)5.信息处置 (10)6.配件存放管理 (10)7.完工整理 (10)四、工装设备、检测器具及材料 (11)五、附件 (14)1. 作业台帐记录 (14)2. 定置示意图 (20)一、工位介绍1．作业地点：钩缓班组钩尾框探伤工位。

2．适用范围：适用于铁路货车段修钩尾框探伤。

3．上道工序：钩尾框检查检测。

4．下道工序：钩尾框油漆。

5．人员及工种要求：5.1 经培训合格并持《铁路岗位培训合格证书》及铁路总公司组织培训的《无损检测人员技术资格证书》的探伤工。

5.2 I级探伤人员应在Ⅱ级或Ⅲ级人员的指导下从事相关的探伤工作，指导人员须在探伤记录上确认并签章（签字或盖章）。

6．作业要点：6.1磁悬液的体积浓度:荧光磁粉磁悬液使用体积浓度推荐为0.1 mL/100 mL～0.6 mL/100 mL。

6.2磁化时，周向和纵向磁化电流应符合磁化规范的要求,磁悬液停止喷淋后，还应通电磁化2次～3次。

6.3钩尾框各部位裂纹时报废。

二、本工位作业流程三、作业程序及标准1.作业准备1.1穿戴劳保用品。

每班开工前按规定穿戴好劳动保护用品，如图1、图2所示。

1.2参加点名会。

每班开工前，参加班组点名会，学习上级文电精神，接受当日工作任务，明确注意事项。

1.3 检查工具、物料、设备。

1.3.1磁粉、试片和磁悬液（1）磁粉、试片a）磁粉的性能应符合TB/T 2047-2005 《铁路磁粉探伤用磁粉供货技术条件》的有关项目。

b)使用与车钩零件表面有明显色差的磁粉。

当对比度不满足磁痕识别要求时，应在探伤部位喷涂反差增强剂。

c)铁路货车零部件湿法探伤用磁粉颗粒度的目数应不小于320目。

d)磁粉应放置在带盖容器内保存，磁粉受潮、结块或超过质保期应禁止使用，每批次的磁粉合格证（可为复印件）均须在作业现场存放备查。

作业指导书钩尾框托板组装目录一、工位介绍 (1)二、本工位作业流程 (2)三、作业程序及标准 (3)1.作业准备 (3)2.钩尾框托板组装 (3)3.组装后检查 (4)4.信息处置 (4)5.完工整理 (4)四、工装设备、检测器具及材料 (6)五、附件 (7)1. 定置示意图 (7)一、工位介绍1．作业地点：钩缓班组钩尾框托板组装工位。

2．适用范围：适用于铁路货车段修钩尾框托板组装。

3．上道工序：缓冲装置现车组装、成套缓冲装置现车组装。

4．下道工序：车钩竣工检查。

5．人员及工种要求：经培训合格并持《铁路岗位培训合格证书》的车辆钳工。

6．作业要点：6.1组装钩尾框托板开口销及螺栓螺母时必须佩带护目镜。

6.2智能扳机故障时，应采用风动螺母机对组装螺栓进行紧固，且紧固到螺栓与钩托梁贴合时停止，再使用力矩扳手进行紧固，直至达到力矩要求时停止。

二、本工位作业流程三、作业程序及标准1.作业准备1.1穿戴劳保用品。

每班开工前按规定穿戴好劳动保护用品，如图1、图2所示。

1.2参加点名会。

每班开工前，参加班组点名会，学习上级文电精神，接受当日工作任务，明确注意事项。

1.3 检查工装、器具状态。

按照本文“四、工装设备、检测器具、工具及材料”规定的目录，检查工装、设备、量具、样板状态良好、校验合格，所需材料齐全。

2.钩尾框托板组装2.1 17型钩尾框托板组装2.1.1将钩尾框托板放置缓冲装置下方，通知叉车司机现车组装缓冲装置到牵引梁内，调整钩尾框托板位置，使钩尾框托板螺栓孔与牵引梁螺栓孔重合。

2.1.2 然后分别插入6条M22螺栓。

螺栓符合GB/T31.1、强度符合GB/T 3098.1规定的10.9级、精度等级符合GB/T 9145标准6g要求的螺栓，螺栓头部须有性能等级G10.9、制造厂代号、制造年份标记。

2.1.3分别组装6条螺栓的螺母及垫圈，手拧螺母3扣及以上。

螺母及垫圈为BY-M22型新品防松螺母及重型弹簧垫圈。
