网吧布线施工技术方案

网络布线工程实施方案一、前期准备。

网络布线工程是现代办公环境中不可或缺的一部分，它直接关系到企业的信息化建设和办公效率。

在进行网络布线工程之前，首先需要做好充分的前期准备工作。

这包括对办公场所的结构和布局进行详细的调研和分析，了解各个区域的网络需求和使用情况，以及对网络设备和线缆的选型和采购。

二、网络布线方案设计。

在进行网络布线工程之前，需要制定详细的网络布线方案设计。

这包括确定各个区域的网络接入点、布线路径、线缆类型和规格等。

同时，还需要考虑网络设备的布放位置、布线架的设置以及安全防护措施等。

网络布线方案设计需要充分考虑到办公环境的特点和实际需求，确保网络布线工程的顺利实施和后期运维。

三、实施步骤。

1. 确定布线路径。

在实施网络布线工程时，首先需要确定好各个区域的布线路径。

这需要考虑到布线的便捷性、美观性和安全性，同时还要避免与电源线、强电线等产生干扰。

布线路径的选择直接关系到后期的维护和管理，因此需要慎重考虑。

2. 安装布线架和线槽。

在确定好布线路径之后，需要进行布线架和线槽的安装。

布线架的设置需要考虑到设备的布放位置和布线路径，确保布线的整齐和有序。

线槽的安装需要考虑到线缆的数量和规格，以及后期的维护和管理。

3. 进行线缆敷设。

线缆敷设是网络布线工程中最关键的一步。

在进行线缆敷设时，需要严格按照设计方案进行，确保线缆的整齐、美观和安全。

同时，还需要注意线缆的标识和记录，以便后期的维护和管理。

4. 网络设备安装。

在完成线缆敷设之后，需要进行网络设备的安装。

这包括交换机、路由器、无线AP等设备的安装和调试。

在进行设备安装时，需要注意设备的布放位置和通风散热，确保设备的正常运行。

四、验收和测试。

网络布线工程完成后，需要进行严格的验收和测试。

这包括对线缆的连通性、网络设备的正常运行以及网络速度和稳定性进行全面的测试。

只有通过了严格的验收和测试，网络布线工程才能算是真正完成。

五、后期维护。

网络布线工程完成后，还需要进行后期的维护和管理。

网络布线施工方案网络布线施工方案一.需求分析1.根据用户需求和建筑结构确定网络布线规范和布线路径。

2.明确布线类型，包括电缆布线和光纤布线。

3.估算布线长度和节点数量，确定所需的线缆和配件数量。

4.选择合适的布线设备，如交换机、路由器等。

二.布线规划1.制定整体布线规划方案，确定各个节点的位置和布线路径。

2.根据布线路径确定线缆管道的安装位置，避免与电力线、水管等干扰或产生干扰。

3.为保证通信质量，光纤布线应尽量避免过长和过多的拐弯。

4.线缆管道的布置应合理，并有足够的空间容纳线缆和配件。

5.对于大型建筑物，建议使用分布式布线系统，将主干线和水平线分开布置，便于维护和升级。

三.设备安装1.根据网络拓扑图和布线规划，确定各个节点的设备数量和型号。

2.根据设备的功耗和供电要求，确定供电方式，如使用电源插座或UPS供电。

3.根据布线规划，在每个节点位置安装合适的布线箱，并进行电源和网络连接。

4.安装交换机、路由器等设备时，注意设备的散热和防护措施，保证设备正常运行。

四.线缆布线1.根据布线规划，先进行线缆的预布线，确定线缆路径和固定点。

2.沿着线缆路径进行线缆穿线和固定，保持线缆整齐和稳定。

3.对于易受干扰的区域，如高电压区域或电磁干扰较大的区域，采用屏蔽线缆。

4.对于不同功能的线缆，如数据线缆和电源线缆，采用分开布线，避免干扰。

五.测试和调试1.在布线完成后，对每个节点进行连接测试，确保连接正常和通信质量良好。

2.使用合适的测试仪器对线缆进行测试，检测电信号和光信号的传输质量。

3.对于信号弱的区域，采取相应的衰减和增强措施，保证信号质量。

4.对于存在问题的节点，进行排查和修复，确保网络的稳定性和可靠性。

六.文档和培训1.对网络布线进行记录，包括布线图、线缆标识等，便于后期维护和扩展。

2.制作用户手册，包括网络使用指南、维护方法等，方便用户操作和故障排查。

3.对用户进行培训，使其熟悉网络的使用和常见问题的解决方法。

无盘网吧施工方案一、项目背景随着信息时代的发展，互联网已经成为人们生活和工作中不可或缺的一部分。

网吧作为互联网接入的重要场所，为人们提供了上网、娱乐、学习等多种服务。

然而，传统的有盘网吧存在硬盘易损坏、数据丢失等问题，且运维成本较高。

因此，无盘网吧逐渐兴起，成为新一代网吧的发展方向。

二、施工目标1.创造一个安静、舒适的上网环境，满足用户的上网需求。

2.提供稳定、可靠、高效的无盘网吧系统。

3.优化设备布局，提高空间利用率。

4.配备先进的网络设备，提供高速上网体验。

三、施工方案1.设计规划1.1网吧布局设计根据场地面积和容量要求，合理规划设备和服务区域，确保良好的通风、照明和消防条件。

1.2设备配置选择高性能的无盘终端设备，如瘦客户机或云计算终端设备，以提供稳定的上网环境。

1.3网络设备选型选择性能高、带宽大、稳定可靠的交换机和路由器，以满足用户高速上网的需求。

1.4安全防护设计设立防火墙和安全隔离措施，保护用户信息安全和网络环境安全。

2.施工步骤2.1墙面处理根据设计要求进行墙面装饰，选用环保材料，确保网吧内部环境无异味。

2.2电线和电缆铺设根据布局设计，铺设电线和电缆，合理布局电源插座和网络接口，便于设备连接和供电。

2.3空调系统安装根据网吧面积和人员容量，选择适当的空调设备，并进行合理的空调管道布局，确保网吧内的温度和湿度处于舒适范围。

2.4网络设备安装安装交换机、路由器和防火墙等网络设备，确保网络的稳定和安全。

2.5设备配置和测试对终端设备进行配置和测试，确保设备正常运行，并进行网络连通性测试。

3.设备运维3.1定期维护定期对设备进行检查、清洁和维护，确保设备运行稳定可靠。

3.2数据备份建立定期的数据备份机制，确保用户数据的安全和可靠性。

3.3故障处理对于设备故障，及时排查并修复问题，确保网吧的正常运营。

四、预算和风险控制1.预算控制在施工过程中，严格控制成本，合理采购设备，确保预算的有效使用。

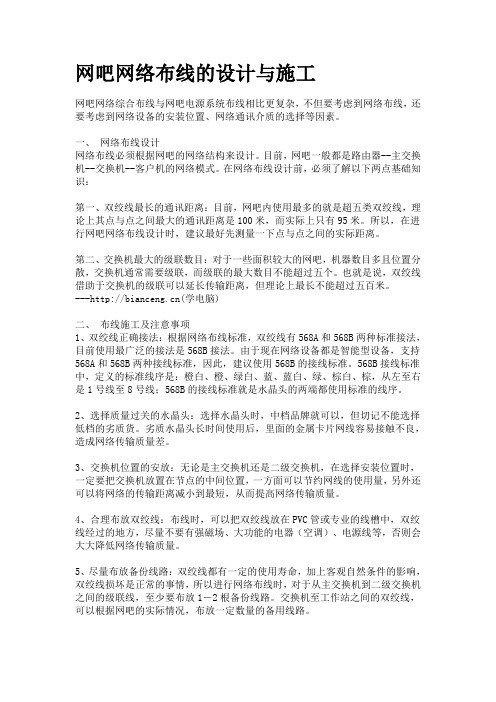

网吧网络布线的设计与施工网吧网络综合布线与网吧电源系统布线相比更复杂，不但要考虑到网络布线，还要考虑到网络设备的安装位置、网络通讯介质的选择等因素。

一、网络布线设计网络布线必须根据网吧的网络结构来设计。

目前，网吧一般都是路由器--主交换机--交换机--客户机的网络模式。

在网络布线设计前，必须了解以下两点基础知识：第一、双绞线最长的通讯距离：目前，网吧内使用最多的就是超五类双绞线，理论上其点与点之间最大的通讯距离是100米，而实际上只有95米。

所以，在进行网吧网络布线设计时，建议最好先测量一下点与点之间的实际距离。

第二、交换机最大的级联数目：对于一些面积较大的网吧，机器数目多且位置分散，交换机通常需要级联，而级联的最大数目不能超过五个。

也就是说，双绞线借助于交换机的级联可以延长传输距离，但理论上最长不能超过五百米。

---(学电脑)二、布线施工及注意事项1、双绞线正确接法：根据网络布线标准，双绞线有568A和568B两种标准接法，目前使用最广泛的接法是568B接法。

由于现在网络设备都是智能型设备，支持568A和568B两种接线标准，因此，建议使用568B的接线标准。

568B接线标准中，定义的标准线序是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕，从左至右是1号线至8号线；568B的接线标准就是水晶头的两端都使用标准的线序。

2、选择质量过关的水晶头：选择水晶头时，中档品牌就可以，但切记不能选择低档的劣质货。

劣质水晶头长时间使用后，里面的金属卡片网线容易接触不良，造成网络传输质量差。

3、交换机位置的安放：无论是主交换机还是二级交换机，在选择安装位置时，一定要把交换机放置在节点的中间位置，一方面可以节约网线的使用量，另外还可以将网络的传输距离减小到最短，从而提高网络传输质量。

4、合理布放双绞线：布线时，可以把双绞线放在PVC管或专业的线槽中，双绞线经过的地方，尽量不要有强磁场、大功能的电器（空调）、电源线等，否则会大大降低网络传输质量。

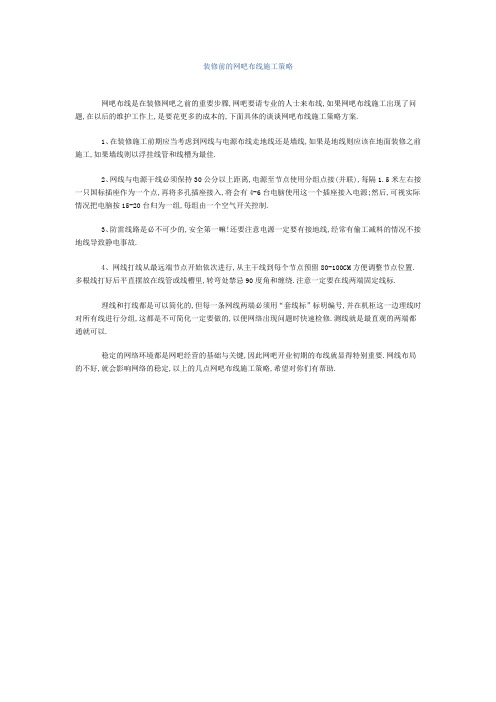

装修前的网吧布线施工策略
网吧布线是在装修网吧之前的重要步骤,网吧要请专业的人士来布线,如果网吧布线施工出现了问题,在以后的维护工作上,是要花更多的成本的,下面具体的谈谈网吧布线施工策略方案.
1、在装修施工前期应当考虑到网线与电源布线走地线还是墙线,如果是地线则应该在地面装修之前施工,如果墙线则以浮挂线管和线槽为最佳.
2、网线与电源干线必须保持30公分以上距离,电源至节点使用分组点接(并联),每隔1.5米左右接一只国标插座作为一个点,再将多孔插座接入,将会有4-6台电脑使用这一个插座接入电源;然后,可视实际情况把电脑按15-20台归为一组,每组由一个空气开关控制.
3、防雷线路是必不可少的,安全第一嘛!还要注意电源一定要有接地线,经常有偷工减料的情况不接地线导致静电事故.
4、网线打线从最远端节点开始依次进行,从主干线到每个节点预留80-100CM方便调整节点位置.多根线打好后平直摆放在线管或线槽里,转弯处禁忌90度角和缠绕.注意一定要在线两端固定线标.
理线和打线都是可以简化的,但每一条网线两端必须用“套线标”标明编号,并在机柜这一边理线时对所有线进行分组,这都是不可简化一定要做的,以便网络出现问题时快速检修.测线就是最直观的两端都通就可以.
稳定的网络环境都是网吧经营的基础与关键,因此网吧开业初期的布线就显得特别重要.网线布局的不好,就会影响网络的稳定,以上的几点网吧布线施工策略,希望对你们有帮助.。

网吧布线施工技术方案网吧布线施工技术方案随着网络技术的发展，网吧已经成为了人们娱乐、学习、工作的重要场所之一。

网吧布线施工是网吧建设的关键一步，合理规划和布局能够确保网吧网络安全稳定，提高客户的使用体验。

本文将就网吧布线施工技术方案展开讨论。

一、施工前的准备工作施工前要做好规划和预算。

在规划网吧时，要确定机房、电源、空调、布线管道等基本设施的位置和数量，以及预留后期迁移、维护和升级的储备空间。

在预算时，应注意项目的实际需求和经济合理性，合理安排资金和时间。

二、选择合适的布线管材料布线管材料是保证布线质量的重要因素之一。

根据实际情况选择不同材质、规格、颜色布线管，一般有塑料、金属、PVC管三种材质，其安全、耐用、防火、耐热性能各有优劣。

建议在选择布线管材料时，根据实际需求选择合适的管材料，一般情况下建议选择有标准规格的PVC管道。

三、布线过程1. 机房布线机房是网吧布线的重要部分。

当选好机房的位置后，需根据机房的环境和体积，合理规划机房的布局和机柜的位置。

在布线前，需先测量机柜的大小、量取距离、确定布线管道的数量。

根据测量数据预留起点和终点，用电锤或气锤打孔。

机房内的电柜一般设置在机柜边，可通过预埋管道把线束带入电柜。

2. 桌面布线桌面布线是网吧布线中的重要一环，桌上电源插座等电器的布置位置可根据实际情况和客户需求进行调整。

网吧客户的电脑大多使用计算机自带的电源线，一般不需要过多预留电源插座，只需根据计算机数量和位置，合理拓展长规格的网线，方便客户接入局域网。

3. 布线管道的接入布线管道的接入是网吧布线中一个比较关键和耗时的步骤。

在接口处要留足空间，以免拐角处缩小管径导致线束断裂。

布线管道的弯曲角度不应过大，半径不应小于1.5倍的管道外直径。

管道通过1口2包设置，即一根管道经过两个方向，两端预留备用。

并根据装饰要求，用相应的水泥粉进行封闭。

四、布线后的补救措施由于布线管道，接口等问题，存在布线过程中线束端口损坏、缺失等问题，需对这些问题进行及时处理，对于损坏较小的线束，一般可采用打补丁、更换、重整等方式进行修复，对于大部分线束的缺失或者线束端口的损坏，需重新进行合理整理和布置。

1. 抗干扰有方案在综合布线系统中，水平线缆的管路尽量采用钢管，主干线缆的敷设尽量采用桥架，然后在施工的过程中，做好钢管与钢管之间、钢管与桥架之间、桥架与桥架之间的接地跨接工作。

这样的管路，我们再将非屏蔽线缆和大对数线缆敷设其中，可起到有效的屏蔽作用，减少外界干扰对综合布线系统信号传输的影响，弥补非屏蔽布线系统的不足。

2. 线槽最好安装在吊顶内在安装线槽时应多方考虑，尽量将线槽安装在走廊的吊顶内，并且去各房间的支管应适当集中至检修孔附近，便于维护。

集中布线施工要赶在走廊吊顶前即可，不仅减少布线工时，还利于已穿线缆的保护，不影响房内装修。

一般走廊处于中间位置，布线的平均距离最短，节约线缆费用，提高综合布线的性能(线越短传输的品质越高)，尽量避免线槽进入房间，否则，不仅费线，而且影响房间装修，不利于以后的维护。

3. 要确认电缆的拉力当电缆在两个终端有多余时，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。

电缆的接头处反缠绕开的线段距离不应超过2厘米。

过长会引起较大的近端串扰。

在进行认证测试的时候，NEXT近端串扰就无法通过了。

在接头处，电缆的外保护层需要压在接头中而不能在接头外。

因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分，会使接头和模块之间端接不牢靠。

在电缆接线施工时，电缆的拉力是有一定限制的，一般为9公斤左右。

请和电缆的供应商确认其拉力，过大的拉力会破坏电缆对绞的匀称性。

4. 打线方法要规范有些施工工人在做条线的时候，并不是按照568A或者568B的打线方法进行打线的，而是按照1、2线对打白色和橙色，3、4线对打白色和绿色，5、6线对打白色和蓝色，7、8线对打白色和棕色，这样的条线在施工的过程中是能够保证线路畅通的，但是它的线路指标却是很差的，特别是近端串扰指标特别差，会导致严重的信号泄漏，造成上网困难和间接性中断。

因此，项目经理一定要提醒制作工人不要犯这样的错误。

网络类综合布线施工方案一、背景随着信息技术的快速发展，网络已经成为现代办公环境中不可或缺的一部分。

为了满足各类办公设备对网络的需求，对网络布线进行规范的设计和施工显得尤为重要。

本方案将介绍一个网络类综合布线施工方案。

二、设计原则1.可扩展性：网络布线要能够满足未来的扩展需求，因此要考虑到网络设备的更新换代以及新增设备的接入。

2.可靠性：网络布线的质量决定了网络的稳定性和可靠性，因此需要使用高质量的材料和先进的工艺来进行布线。

3.灵活性：网络布线需要具备一定的灵活性，以适应各种办公设备的不同布线需求。

4.安全性：网络布线需要具备一定的安全性，以防止未经授权的用户对网络进行访问。

三、施工步骤1.设计网络布线方案：根据实际需求和考虑到未来的扩展需求，设计一个合理的网络布线方案。

这个方案应该包括主干线和分支线的设计、布线路径以及机柜的位置等内容。

2.选择合适的材料：根据设计方案，选择合适的网络布线材料，包括网线、网线插座、机柜、配线架等。

这些材料需要符合网络布线的规范，并且具备耐用、耐高温和耐腐蚀等特性。

3.进行预先布线：在进行正式布线前，先进行一次预先布线，以确保布线路径的合理性和材料的充足性。

在预先布线阶段，可以使用临时的布线材料进行试点试验。

4.进行正式布线：根据设计方案和预先布线结果，进行正式的网络布线。

在布线过程中，要注意布线路径的清晰、整齐和对布线材料的保护。

5.进行网络设备配置和测试：在完成网络布线后，需要对网络设备进行配置和测试，以确保网络的正常运行和连接的稳定性。

此外，还需要进行网络的权限设置和安全性的检查。

四、注意事项1.布线路径的选择：布线路径应尽量避免与电源线和其他干扰源的重叠，以保证网络信号的良好传输和抗干扰能力。

2.布线材料的选择：选择具备优质信号传输能力和良好耐用性的布线材料，例如铜质网线和合格的网线插座。

3.机柜的布置：机柜应该放置在通风良好、温度适宜的环境中，并且要有足够的空间来容纳设备。

网络布线安装施工方案与技术措施1. 背景介绍网络布线是为了连接各个终端设备，实现数据传输和通信而进行的一项重要工作。

本文旨在介绍网络布线安装的施工方案和技术措施，确保网络布线的可靠性和稳定性。

2. 施工方案2.1 布线设计在进行网络布线之前，需要进行布线设计，包括确定布线路径、布线总长度、布线所需材料等。

布线路径应避免干扰源和电磁波干扰，并根据实际需求确定布线总长度，以减少信号衰减。

2.2 材料准备准备所需的网络布线材料，包括光纤、UTP（双绞线）、配线架等。

在选择材料时，应考虑其传输性能、耐老化性能和抗干扰性能，以满足网络传输的要求。

2.3 布线安装根据布线设计和材料准备，进行布线安装工作。

首先，确定布线路径，并根据需要进行管道、槽道等基础设施的施工。

然后，按照标准的布线方式进行线缆的敷设和固定。

在敷设线缆时，应保持线缆的弯曲半径，避免过分扭曲导致信号损失和故障。

2.4 连接测试布线安装完成后，进行连接测试以验证布线的可靠性。

测试包括电阻测试、信号传输测试、误码率测试等。

通过测试能够发现潜在的问题，及时修复和调整，保证网络布线的稳定运行。

3. 技术措施3.1 地面与空中布线根据实际情况，选择合适的布线方式，包括地面布线和空中布线。

地面布线适用于建筑物内部，可利用墙壁、地面凹槽等进行布线。

空中布线适用于建筑物之间的布线，需要使用电缆桥架等设备进行线缆敷设。

3.2 杂散电磁场干扰杂散电磁场干扰是影响网络布线质量的主要因素之一。

为了减少干扰，应合理规划布线路径，避免靠近干扰源，如强电设备、电梯等。

同时，在线缆选择上应考虑屏蔽性能较好的材料，有效避免电磁波干扰。

3.3 线缆标准化管理对于网络布线中使用的线缆，应进行标准化管理，包括标识、记录和维护。

通过严格的管理，能够及时发现线缆损坏和故障，减少线缆维修的时间和成本。

4. 总结网络布线安装需要综合考虑布线设计、材料准备、施工安装和连接测试等多个环节。

采取合理的施工方案和技术措施，可以保证网络布线的可靠性和稳定性。

网吧综合布线方案实施详解网吧综合布线方案有很多值得学习的地方，这里我们主要介绍网吧电源系统综合布线验收，包括介绍网络系统综合布线、网络系统综合布线设计等方面，希望对网吧设计人员有所帮助。

网吧电源系统综合布线验收网吧电源系统的网吧综合布线方案工作结束之后，必须进行验收。

加之布线工作结束之后，一些管道和装修要继续进行，如果网吧装修结束后发现供电系统有故障，那时的维修成本太大了。

为此，网吧电源系统综合布线的验收工作不容马虎。

电源布线的验收，通常包括以下几个方面：1、测试所有设备工作是否正常：网吧电源布线工作结束后，必须测试每一条线路，每一个空气开关能否正常工作。

如果验收过程中发现线路工作异常，笔者建议更换，而非修复。

因为线路在网吧装修完成之后很难修复。

2、网吧全负载运行：运行第一步测试后，把网吧内的设备分批次打开，并逐步达到网吧的全负载功率运行。

全负载运行的时间最好在24小时以上，这样才能检验电源布线系统的真正性能。

在全负载运行过程中，如果出现空气开关自动跳闸或者保险丝被烧断，请务必仔细检查原因。

3、网吧超负荷运行：经过全负载运行后，可以进行短时间的超负荷运行，以检测电源系统的质量和抗压性能。

超负荷运行的时间可以在十个小时左右，用户可以根据实际情况选择不同时长的测试时间。

网吧电源系统的综合布线，比任何一个经营场所的要求都要高。

网吧经营者最好找专业的电工技师或者专业的网吧综合布线方案人员来网吧电源系统的综合布线，并且要做好布线的档案记录工作，每一条电源线的负责范围、走向如何等都要记录在文档中，以方便日后维护。

网络系统综合布线篇网吧网络系统的综合布线相对复杂，毕竟每台机器都需要一条网线与其相连接，而且网络布线还涉及到交换机及路由器等网络设备的安放位置设计等。

如同电源系统综合布线一样，网络系统的综合布线，也分为设计、施工和验收三个过程。

网络系统综合布线设计每家网吧网络综合布线方案不会雷同，因为网吧网络布线要受网吧经营场所地形的限制，也要受到交换机等网络设备安放位置的限制。
