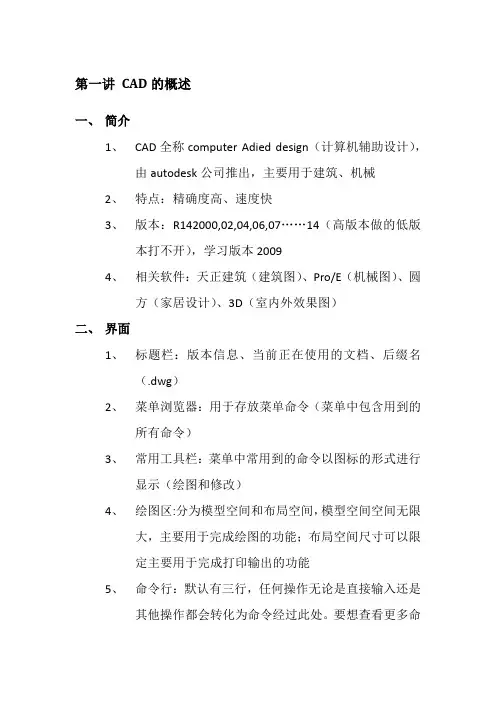

第一讲CAD的概述一、简介1、CAD全称computer Adied design（计算机辅助设计），由autodesk公司推出，主要用于建筑、机械2、特点：精确度高、速度快3、版本：R142000,02,04,06,07……14（高版本做的低版本打不开），学习版本20094、相关软件：天正建筑（建筑图）、Pro/E（机械图）、圆方（家居设计）、3D（室内外效果图）二、界面1、标题栏：版本信息、当前正在使用的文档、后缀名（.dwg）2、菜单浏览器：用于存放菜单命令（菜单中包含用到的所有命令）3、常用工具栏：菜单中常用到的命令以图标的形式进行显示（绘图和修改）4、绘图区:分为模型空间和布局空间，模型空间空间无限大，主要用于完成绘图的功能；布局空间尺寸可以限定主要用于完成打印输出的功能5、命令行：默认有三行，任何操作无论是直接输入还是其他操作都会转化为命令经过此处。
要想查看更多命令按F2进行查看6、辅助工具栏：辅助画图使用。
动态输入去掉命令就不在经过光标右下角三、基本操作1、界面设置A绘图区颜色：右键—选项—颜色—点开选相应颜色—确定B光标：十字（右键—选项—显示—十字光标大小：50）、拾取框（右键-选项—选择集—拾取框大小改到2/3处）2、单位设置菜单浏览器—格式—单位（CAD单位默认为毫米）长度单位：小数，取整3、视口设置A：命令Vports回车—选择视口的个数---设置：三维---单击东南等轴测：视觉样式改为概念—单击确定4、基本操作A新建：文件—新建（Ctrl+N）--打开右侧倒三角点开选择无样板打开公制（样板：acad公制单位样板，acadiso英制单位样板）B保存：建议使用另存为（设置保存位置，设置文件名称，设置保存格式和版本）当同一个文件保存超过两次，在同一个位置会出现一个.bak的备份文件，使用时将后缀名改为.dwgC打开第二讲线条命令在CAD中绘图命令分为两类，没有闭合的我们称之为线条，闭合的称之为曲线一、直线[L回车]1、步骤L回车—指定第一点—指定下一点（或先指定好方向，然后输入距离，回车）----继续指定下一点或回车结束A正交模式[F8]:绘图时限定光标沿着水平或垂直方向B极轴追踪[F10]:增量角（以选定角的倍数进行捕捉追踪），附加角（设置多少度就只捕捉多少度）C通过坐标,相对极坐标@L<A(先指定起点，然后输入L和A) 解释：@表示相对前一点，L表示线的长度，A表示与X轴所成的角度二、构造线[XL回车]1、定义：绘制向两端无限延伸的线，图纸有多大他就有多长2、步骤：Xl回车—指定点—指定下一点—回车结束3、括号的含义：[ ]表示可选参数（）表示可选参数的命令< >表示默认值4、偏移[O回车]步骤：O回车—输入偏移距离，回车---选择偏移对象---指定偏移方向—回车结束5、用途：绘制轴网线附加：A重新加载对象[RE回车]B修剪[TR双回车]：步骤：tr双回车—选择对象延伸[TR双回车按住shift]：延伸时要有延伸到得目标点C光标的状态：+和口表示空命令状态，可以输入命令；+表示处于绘图状态；口表示正处于编辑命令D倒圆角：F 步骤：F回车—选择第一条边—选择第二条边—回车结束三、多段线[PL回车]1、定义：能够连续的绘制直线和圆弧，并且为一个整体2、步骤：Pl回车---指定起点—指定下一点（或输入L或A绘制直线或圆弧）--可以继续指定下一点或者回车结束3、普通线条转化为多段线[PE回车]步骤：PE回车—输入M回车—选择对象，右键单击确定—是否将直线或圆弧转化为多段线<Y>回车—输入合并命令J回车—模糊距离为0回车—再次回车结束四、圆弧[A回车]1、要素：起点、端点、角度、半径、圆心、弦长等2、起点、端点、半径A起点、端点、半径画圆弧时，当半径值为正数时是小圆弧，当半径值为负数时是大圆弧第三讲曲线的绘制一、圆[C回车]1、圆心和半径或直径步骤：C回车—指定圆心—输入半径值或D回车输入直径值—回车结束2、两点画圆[2P回车]步骤：C回车—2P回车—指定第一点—指定下一点—回车结束3、三点画圆[3P回车]步骤：C回车—输入3p 回车—分别指定三个点回车结束4、相切、相切、半径[T回车]步骤：C回车—输入T回车—指定第一个切点所在的线条—指定第二个切点所在的线条---输入半径值—回车结束5、相切、相切、相切步骤：在绘图命令栏找到圆—点开选择：相切、相切、相切----分别指定三个切点所在的线条二、矩形[REC回车]1、步骤REC回车—指定第一个角点—指定下一个角点（或输入@X,Y @表示相对，X表示水平方向长度距离前一点，Y表示垂直方向的长度）2、标高A相对标高：以指定的面为参考（以XY平面作为参考）B绝对标高：海拔，以黄海海平面为参考3、圆角[F回车]A步骤：F回车—输入R回车—输入圆角半径值回车—选择第一个线条—选择第二个线条—回车结束B圆角半径值为零时，绘制的为直角三、正多边形[POL回车]1、通过边绘制正多边形[E回车]步骤：POL回车—输入边数回车—输入E回车---指定一个端点—指定下一个端点（或者先指定方向，输入边长的长度值，回车）--再次回车结束2、通过中心点绘制A内接于圆步骤：POL回车—输入边数回车—指定中心点—输入内接于圆I回车—输入圆的半径值，回车结束B外切于圆步骤：POL回车—输入边数回车—指定中心点---输入外切于圆C回车—输入圆的半径值，回车结束第四讲编辑命令（一）一、选择对象在CAD中无论是先选择对象后输入编辑命令，还是先输入编辑命令后选择对象，都要选择对象，这里我们建议使用后者。
