机械工程师绘图综合知识

机械绘画知识点归纳总结机械绘画是工程设计的重要环节，它不仅是工程设计中的基本素养，更是对设计师综合素质和能力的要求。

机械绘画要求精准、准确、规范，能够清晰地表达设计意图，从而为制造工艺提供可靠的依据。

下面对于机械绘画的相关知识进行归纳总结。

一、机械绘图的基本概念1. 机械绘图的定义机械绘图是利用技术图形符号来表示和描述物体的外形、结构和尺寸的一种图解表达方法。

它是工程设计中的一种重要手段，能够准确地传达设计者的意图，为制造提供可靠的依据。

2. 机械绘图的分类机械绘图根据表达的方式和目的不同，可以分为：制图、机构图、工程制图、工艺图等。

其中，制图是描述和表达物体形状和大小的基本方式，机构图是描述和表达机械构件的相互关系和工作原理的一种绘图方法。

3. 机械绘图的作用机械绘图是工程设计的基础和依据，它不仅是设计师将设计思想具体表达的手段，更是制造、加工、安装、维修等工作的重要依据。

通过绘制准确的机械图纸，可以避免误解和错误，提高工作效率，降低成本，保证工程的质量和安全。

二、机械绘图的基本要素1. 图面布局图面布局是指在绘图纸上合理地安排和组织图形、文字、标注等各个要素的位置和尺寸。

它要求图面美观，信息清晰，布局合理，便于阅读和理解。

图面布局的好坏直接影响到绘图的效果和质量。

2. 绘图标准绘图标准是指在绘制机械图纸时需要遵循的规范和标准。

这些标准主要包括线条的种类和粗细、尺寸的标注方式、符号和比例、文字的书写要求等。

遵循绘图标准可以确保图纸准确、规范地表达设计意图。

3. 绘图投影绘图投影是指将三维物体的形状、结构和尺寸用二维图形的方式进行表达。

常见的投影方法有正投影和透视投影两种，其中正投影包括主视图、俯视图和侧视图等。

正确地选择和使用投影方法可以准确地表达物体的外形和结构。

4. 尺寸标注尺寸标注是指在绘图中使用符号和文字标注物体的尺寸和尺寸间的距离。

尺寸标注要求清晰、准确、规范，能够表达设计要求和加工要求。

机械工程制图基础知识在机械工程领域，制图是一项至关重要的技能。

它就像是工程师之间的“语言”，能够准确、清晰地传达设计理念和技术要求。

无论是设计新产品、改进现有设备，还是进行生产制造和维修维护，都离不开机械工程制图。

接下来，让我们一起走进机械工程制图的基础知识世界。

一、机械工程制图的概念和作用机械工程制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

简单来说，就是通过图形和符号来描述机械零件和装配体的形状、尺寸、材料、加工工艺等信息。

它的作用主要体现在以下几个方面：1、设计表达：帮助工程师将脑海中的创意和构思转化为具体的图形，便于进行分析和改进。

2、技术交流：在不同部门和人员之间，如设计人员、工艺人员、制造人员等，提供了一种统一、准确的交流方式。

3、生产依据：是生产制造过程中的重要文件，指导工人进行加工、装配和检验。

4、存档记录：为产品的改进和后续设计提供参考和依据。

二、机械工程制图的基本规定1、图纸幅面和格式国家标准规定了图纸的幅面大小，包括A0、A1、A2、A3、A4 等。

同时，对图纸的边框、标题栏等格式也有明确的要求。

2、比例为了在图纸上合理地表示物体的大小，需要选择适当的比例。

常见的比例有 1:1、1:2、1:5、2:1 等。

3、字体制图中的字体要求工整、清晰，一般采用长仿宋体。

字体的高度、宽度、间距等都有相应的规定。

4、图线不同类型的图线，如粗实线、细实线、虚线、点划线等，具有不同的用途和含义。

例如，粗实线用于表示可见轮廓线，虚线用于表示不可见轮廓线。

5、尺寸标注尺寸标注是机械工程制图中非常重要的内容，它要准确、清晰、完整地反映物体的大小和形状。

尺寸标注包括尺寸线、尺寸界线、箭头和尺寸数字等要素，其标注方法和规则都有严格的规定。

三、投影法投影法是机械工程制图的基础，主要分为中心投影法和平行投影法。

中心投影法：投影线交汇于一点，形成的投影图具有立体感，但不便于度量和绘制。

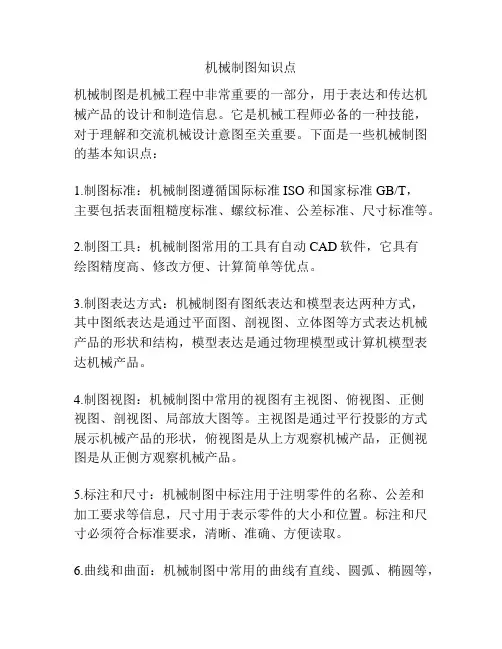

机械制图知识点机械制图是机械工程中非常重要的一部分，用于表达和传达机械产品的设计和制造信息。

它是机械工程师必备的一种技能，对于理解和交流机械设计意图至关重要。

下面是一些机械制图的基本知识点：1.制图标准：机械制图遵循国际标准ISO和国家标准GB/T，主要包括表面粗糙度标准、螺纹标准、公差标准、尺寸标准等。

2.制图工具：机械制图常用的工具有自动CAD软件，它具有绘图精度高、修改方便、计算简单等优点。

3.制图表达方式：机械制图有图纸表达和模型表达两种方式，其中图纸表达是通过平面图、剖视图、立体图等方式表达机械产品的形状和结构，模型表达是通过物理模型或计算机模型表达机械产品。

4.制图视图：机械制图中常用的视图有主视图、俯视图、正侧视图、剖视图、局部放大图等。

主视图是通过平行投影的方式展示机械产品的形状，俯视图是从上方观察机械产品，正侧视图是从正侧方观察机械产品。

5.标注和尺寸：机械制图中标注用于注明零件的名称、公差和加工要求等信息，尺寸用于表示零件的大小和位置。

标注和尺寸必须符合标准要求，清晰、准确、方便读取。

6.曲线和曲面：机械制图中常用的曲线有直线、圆弧、椭圆等，曲面有平面、球面等。

绘制曲线和曲面要求精确，符合设计要求和加工要求。

7.图形投影：机械制图中的图形投影分为平行投影和透视投影。

平行投影是绘制机械零件的主要投影方式，透视投影常用于一些展示性图形。

8.剖视图：剖视图可以帮助人们更加清晰地了解机械产品的内部结构和装配关系，常用的剖视图有半剖视图、部分剖视图和全剖视图等。

9.图例和符号：机械制图中的图例用于标明常用的图形符号和代表的意义，符号用于标明机械零件的特殊要求和加工要求等。

10.装配图：机械产品通常由多个零部件组成，装配图可以清楚地表示这些零部件之间的装配关系和相互作用。

以上是机械制图的一些基本知识点，掌握了这些知识，能够有效地进行机械产品的设计、制造和交流。

机械制图在机械工程领域发挥着重要的作用，为机械工程师提供了一个有效的工具和语言，促进了机械产品的发展和创新。

机械制图的基本知识机械制图是机械工程师在设计和生产过程中的一项重要技能。

它涉及使用图纸和图纸符号来描述和传达机械零件、组件和装配体的形状、尺寸、材料和加工要求等信息。

本文将介绍机械制图的基本知识，包括制图方法、图纸类型、常用符号等内容。

制图方法机械制图通常使用计算机辅助设计（CAD）软件进行，但也可以手工绘制。

不论是手工绘图还是CAD制图，都需要遵循一定的制图方法。

1.选择合适的视图：根据机械零件的形状和特点选择合适的视图，包括主视图、剖视图、细节视图等。

2.选择适当的比例：根据零件的尺寸和图纸的大小选择合适的比例，通常使用常见的标准比例如1:1、1:2、1:5等。

3.绘制准确的尺寸：使用准确的尺寸测量和绘制零件的尺寸，包括直线尺寸、圆直径、孔径等。

4.应用正确的符号：使用正确的符号和标记来表示特定的零件、加工要求和材料等信息。

图纸类型机械制图主要分为零件图和装配图两种类型。

零件图用于描述和传达单个零件的信息，装配图用于描述和传达多个零件之间的组装关系。

1.零件图：零件图是用于描述和传达单个零件的形状、尺寸和加工要求等信息的图纸。

它通常包括主视图、剖视图、细节视图和局部放大视图等，以便更准确地表达零件的特征和细节信息。

2.装配图：装配图是用于描述和传达多个零件之间的组装关系、位置和配合要求等信息的图纸。

它通常包括总装图、分装图、爆炸图等，以便更清楚地展示零件的组合方式和装配工艺。

常用符号机械制图使用各种符号和标记来表示不同类型的信息。

以下是一些常用的机械制图符号：1.尺寸标记：使用带箭头的直线或斜线表示零件的尺寸，例如直线尺寸标记、圆直径、孔径等。

2.表面质量符号：使用特定的符号和标记表示零件表面的加工要求和质量等级，如平面度、圆度、光洁度等。

3.装配关系符号：使用不同的符号和标记表示零件之间的装配关系，例如平面配合、啮合、铆接等。

4.材料符号：使用字母和数字的组合表示零件的材料类型，如钢材、铝合金、铜材等。

机械绘图的知识点总结1. 机械绘图概述机械绘图是一种用于表达机械产品设计和制造的技术手段，它通过图纸和图形符号来描述和展现机械产品的形状、尺寸、结构和装配关系。

机械绘图是机械工程设计的重要工具，是机械工程制图的基础。

2. 机械绘图的分类根据不同的用途和内容，机械绘图可以分为三种主要类型：产品图、装配图和零件图。

产品图是对整个机械产品的绘制，包括外形图、总装图、装配图等；装配图是对机械产品各部件之间的装配关系的描述；零件图是对机械产品各个零部件的绘图。

3. 机械绘图的基本规范机械绘图的基本规范包括图纸规格、线条规范、尺寸标注、标准件符号等。

图纸规格包括图幅、视图、比例尺等；线条规范包括线型、粗细、颜色等；尺寸标注包括尺寸线、标注文字、标注位置等；标准件符号包括标准符号和标准材料符号等。

4. 机械绘图的常用投影方法机械绘图中常用的投影方法包括正投影、轴测投影和透视投影。

正投影是指垂直投影和平行投影两种方法；轴测投影是指等轴测图和等角测图两种方法；透视投影是指按透视原理绘制的投影图。

5. 机械绘图的主要绘图视图机械绘图中常用的主要绘图视图包括正视图、侧视图、俯视图、底视图和截面视图。

正视图是指物体正面的投影图；侧视图是指物体侧面的投影图；俯视图是指物体顶面的投影图；底视图是指物体底面的投影图；截面视图是指物体在某一截面上的投影图。

6. 机械绘图的图样放样图样放样是指根据绘图图样，按照一定的比例，在材料上进行模板制作或直接进行剪切、刻划等操作的过程。

图样放样是机械加工和制造的重要工艺环节，是生产实践中不可或缺的一部分。

7. 机械绘图的CAD软件应用CAD（计算机辅助设计）软件是现代机械设计中常用的绘图工具，它可以大大提高绘图效率和质量。

常用的CAD软件有AutoCAD、SolidWorks、Pro/E等，它们可以实现二维绘图和三维建模等功能。

8. 机械绘图的标准化与国际化机械绘图的标准化是指在国内和国际上制定和执行机械绘图的统一标准，以便于各种机械产品的设计、制造和交流。

一、机械制图基础知识1.机械制图的概念机械制图是机械设计师用来表达和传达机械产品设计意图的一种图形语言和工具。

通过机械制图可以清晰地描述机械产品的结构、尺寸、形状和运动关系，以便于制造、装配和维护。

2.机械制图的分类按照用途和内容，机械制图可以分为装配图、零件图、工艺图等；按照表现方式，可以分为平面图、立体图等。

3.机械制图的规定机械制图的制作和表现需要遵循一定的规范和标准，如GB/T文稿标准、GB/T 技术制图标准和GB/T 图样构成和表现等。

4.机械制图的机构基本构成机械制图包括图面、状态、尺寸、表面处理、间隙、标注等基本构成要素。

5.机械制图的常用标准符号机械制图中常用的标准符号有直线、圆、弧线、螺纹、键槽、刀具、润滑、轴承、连接、焊接等。

6.机械制图的常用尺度机械制图常用的尺度有全尺、缩尺、比例尺，按照设计和使用要求选择合适的尺度。

7.机械制图的投影法机械制图的投影法是通过平行投影或透视投影来表现物体的各个面，其中平行投影分为正投影和斜投影。

8.机械制图的视图机械制图中的视图包括主视图、剖视图、局部放大视图、展开视图等，可以清晰地表现物体的各个部分。

9.机械零件的图样标注机械零件制图需要进行标注，包括尺寸、公差、表面粗糙度、键槽符号、螺纹符号等标注内容。

1.绘制简单零件图与装配图绘制简单零件图需要掌握主视图和剖视图的绘制方法，以及标注尺寸、公差和表面粗糙度等内容。

绘制装配图需要掌握零件的符号标注和装配关系的表现。

2.绘制螺纹与键槽图样绘制螺纹图样要求掌握各种规格和类型螺纹的标准表示方法，包括内螺纹和外螺纹的绘制；绘制键槽图样要求掌握各种规格和类型键槽的标准表示方法，包括平键、止动键、花键等的绘制。

3.绘制轴承、联接和焊接图样绘制轴承图样需要掌握各种轴承的标准表示方法，包括滚动轴承、滑动轴承等的绘制；绘制联接图样要求掌握各种联接的标准表示方法，包括螺栓连接、销钉连接等的绘制；绘制焊接图样要求掌握各种焊接的标准表示方法，包括角焊缝、对接焊缝等的绘制。

机械工程师常识PCCAD：1.O：o命令－右键确定－指定偏移距离－选择偏移对象－指定偏移所在一侧2.T：t命令－右键确定－右键确定－左键选择删除3.LT：〔linetype〕线型治理器，设置线型，更改中心线显示比例4.LTS：〔ltscale〕设置线型比例5.LW：〔lweight〕线宽设置6.H：图案填充7.X：分解，将组合对象分解为组合前的单个元素8.S：拉伸，能够同时拉伸多个对象9.M：移动，能够整体正交移动10.V：超级属性块编辑，编辑图样代号、产品型号；或编辑技术条件等11.R E：刷新12.T Z：图纸设置，绘图比例，康尼标题栏、代号栏13.C J：筹建视图，剖视图、局部放大图14.T K：参数化图库，主视、左视画螺纹15.D K：圆孔、双圆孔、螺纹孔16.D J：倒角17.M I：镜像18.C C：粗糙度19.D B：倒角标注；D：智能标注；LE：快速引线标注；YX：具体引线标注20.J Z：基准标注；XW：形位公差；XH：序号标注21.F H：超级符号库调用，弹簧、齿轮、机构、液压、电气库22.H J：焊接符号23.T J：技术条件24.M XB：明细表编辑25.A A:计算面积、周长、质量；DI：测量距离26.A：圆弧；AR：阵列；B：打断；DT：特不尺寸标注功能27.L A：〔layer〕建立图层，图层特性治理器28.O P：系统设置选项29.T O：调用自定义工具条30.A P：加载或卸载应用程序并指定启动时要加载的应用程序31.U NI：并集；SU：差集32.L I:(list)列表显示查询选择对象的信息33.选择层，设置特征颜色Solidworks:1.FeatureManager设计树中可右键显示前视、上视、右视基准面，便于对点的3D草图进行尺寸可视标注〔先选中视图-基准面〕。

2.单击文件、展开，在对话框中设定文件类型为IGES(*.igs,*.iges)、STEPAP203/214(*.step,*.stp)…，选择文件，然后单击选项，输进选项对话框出现，在文件格式标签下，常规内选择：自由点/曲曲折折曲曲折折折折线实体〔输进为草图〕、自动运行输进诊断、单位为文件特定单位、显示IGES图层、STEP映射配置数据；STL/VRML内选择：输进为图形实体、单位mm。

• 右视图 • 主视图• 俯视图• 左视图后视图• 仰视图从右向左投射从下向上投射从后向前投射左视后视除后视图外，靠近主视图的一边是物体的后面高右左规律左视后视长可以采用向视图。

向视图是可自由配置的视图，它的标注方法为：在向视图的（×为大写的英文字母，等），并在相应视图的附近用箭头指明投影方向，并注写相同C CB用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。

局部视图的范围用波浪线表示。

当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。

局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配★增设一个与倾斜表面平行的辅助投影面。

★将倾斜部分向辅助投影面投射。

斜视图是物体向不平行于基本投影面的平面投射所得的视图。

斜视图通常配置在相应视图附近。

标注方法如上图.允许将斜视图旋转配置，但需在斜视图切面将机件剖开，移去剖切面和观察者之间的部分，将其余部分向投影面投射，并在剖面区域内画上剖面符号。

想象哪部分移走了？剖面区域的形状？哪些部分A(细单点长画线)。

表示剖切面起、迄和转折位置及投射通过机件的对称面或轴线且 平行或垂直于投影面。

剖切是一种假想4.全部画出虚线省略不画允许画少量虚线。

通用剖面线为细实线，最好与主要轮廓或剖面区域的对称线成 454545°°角；同一物体的各个剖面区域，其剖面线画法应一致。

B CAA AA不能表达外形存在什么问题？半剖视　以对称线为界，一半画视图，一半画剖视。

内、外形都需要表达，而形状又基本对称时。

画半剖视图时必须注意的问题：1234剖开物体所得的剖视图。

地剖开物体所得的剖视图。

可用双折线代替波浪线。

实心杆上有孔、槽时，应采用局部剖视。

2正确A－A5正确在一个视图中，局部剖的数量不宜过多。

AAA－AB。

A两剖切面的交线一般应与机件的轴线重合。

在剖切面后的其它结构仍按原来位置投射。

当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。

一、图样的表达方法1 将机件向投影面投影时所得到的图形，称为视图。

视图有基本视图、局部视图、斜视图和旋转视图四种。

2 机件向基本投影面投影所得的图形，称为基本视图。

包含三个常用基本视图：1）主视图由前向后投影所得的视图，反映物体的长度和高度；2）俯视图由上向下投影所得的视图，反映物体的长度和宽度；3）左视图由左向右投影所得的视图，反映物体的高度和宽度；4）三个视图之间的投影规律为：主视、俯视长对正（等长）主视、左视高平齐（等高）俯视、左视宽相等（等宽）3 局部视图：将机件的某一部分向基本抽影面投影所得的视图，称为局部视图。

一般在局部视图上方标出视图的名称“X向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。

4 旋转视图：假想将机件的倾斜部分旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图。

一般在旋转视图上方标出视图的名称“X向旋转”。

5 斜视图：用来表达机件上倾斜部分的实形，所以其余部分就不必全部画出而用波浪线断开。

6 剖视图：假想用剖切面剖开机件，将外在观察者和剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

一般在剖视图上方标出“X-X”向。

按剖切范围的大小、剖视可分为全剖视图，半剖视图和局部视图。

1）全剖视图：用剖切面完全地剖开机件所得的视图。

适用于内形比较复杂、外形比较简单的零件。

2）半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，可以对称中心线为界，一半画也剖视，另一半画成视图的图形。

常采用它来表达内外形状都比较复杂的对称机件。

3）局部剖视图：用剖切面局部地剖开机件所得的剖视图。

7 剖面图：用剖切面将机件的某处切断，仅画出的图形。

剖视图与剖面图的区别在于：剖面仅画出机件上剖切处断面的投影，而剖视图要求画出剖切后机件的投影。

8 局部放大图：将机件的部份结构，用大于原图形的比例画出的图形。

二、尺寸及公差1 组合体是由若干个基本几何体按一定的位置和方式组合而成，它的尺寸包括下列三种：1）定形尺寸表示各基本几何体大小（长、宽、高）的尺寸。

机械制图第一章制图基本知识与技能一、制图的基本概念制图指利用图形和文字等符号组合方法，通过平面的视图表达物体的形状、大小、位置、尺寸、结构及其它相关信息和所需的技术要求的一种表达方式。

制图是机械设计的重要环节之一，是设计师与技术工人进行交流的重要工具，是企业生产制造的重要依据。

二、制图的分类根据制图的用途和内容划分，制图分为以下几类：1. 工程制图工程制图是根据产品设计、工艺要求和生产需要绘制的各种制图。

如：•工程安装图：表示机械设备在生产场地的布局。

•机械装配图：表示机械部件的装配关系、尺寸及工艺要求等。

•工艺流程图：表示产品制造的生产工艺流程及流程参数要求等。

2. 普通机械制图普通机械制图是用于表示机械产品的图样和工作要求。

如：•零件图：表示机械零件的形状、尺寸、公差、表面质量等信息。

•总图：表示机械产品的全貌、组成、尺寸等信息。

•图样：表示工件的技术要求、规定或禁止的内容及相关标记等。

3. 专业制图专业制图是指表示某一专业对象的图样。

如：•电气图：表示电气设备、线路、连接方式和元件的极性等信息。

•管道图：表示各种管道尺寸、走向、连接方式、材料等信息。

•建筑图：表示建筑的地形、平面布局、结构体系、尺寸等信息。

三、制图的基本技能制图有其特殊的表达语言和符号体系，因此要掌握制图需要进行长时间的学习与实践。

1. 制图基本技能•掌握基本几何图形和比例关系。

•了解制图基本规范和标准。

•掌握绘图工具和制图软件应用技能。

2. 零件图绘制技能•掌握零件图和配合表的标记和标注方法。

•掌握公差的标注和计算方法。

•掌握零件图的放大倍数选择方法和标注方式。

3. 总图及组装图绘制技能•掌握总图和组装图的制作和标注方法。

•掌握标注工艺要求和尺寸公差方法。

•掌握组装图的数量计算和装配技巧。

四、制图技能培养制图技能培养需要进行长期的学习和实践，可通过以下方式进行：1. 制图培训通过参加机械制图的培训课程，系统学习制图相关知识和技能。

机械制图知识点总结机械制图是机械工程领域的重要基础知识，它是机械设计和制造的必备技能。

机械制图是通过图纸和符号来表达设计师的设计意图和要求，从而引导制造过程。

在机械制图中，常用到的符号包括尺寸标注、投影视图、剖视图、轴测图、零件图等。

本文将总结机械制图的基础知识点，包括投影原理、视图投影、尺寸标注、标准符号等，希望对机械工程师有所帮助。

一、投影原理在机械制图中，投影是表达物体形状和大小的一种方法。

投影可以分为平行投影和透视投影两种。

平行投影是通过平行的光线对物体进行投影，透视投影是通过汇聚的光线对物体进行投影。

在机械制图中，通常采用多视图投影的方法来表达物体的三维形状。

在进行多视图投影时，需要遵循正投影原理，确保各视图之间的相关位置和尺寸保持一致。

二、视图投影视图投影是机械制图中的重要内容，它是通过投影原理将三维物体的形状和尺寸以二维方式展现出来。

常见的视图投影包括主视图、俯视图、左视图、右视图等。

在进行视图投影时，需要遵循视图的选择原则，根据物体的主要特征选择主视图和相关视图。

视图投影中还需要注意投影线的方向和位置，确保视图之间的位置关系和尺寸比例准确。

三、尺寸标注尺寸标注是机械制图中的重要内容，它是通过标注符号和文字表达物体的尺寸大小。

在进行尺寸标注时，需要遵循标注的原则和规范，确保标注的准确性和清晰度。

标注的内容包括线性尺寸、角度尺寸、曲面尺寸等。

在进行尺寸标注时，需要考虑到图纸的布局和美观性，尽量减少标注的数量和重复。

四、标准符号在机械制图中，标准符号是表达物体特征和要求的重要手段。

常见的标准符号包括图线符号、表面符号、焊接符号、装配符号等。

在进行标准符号的使用时，需要遵循相应的标准和规范，确保符号的准确性和统一性。

标准符号在机械设计和制造过程中起着重要的指导作用，能够提高设计和制造的效率和质量。

以上就是机械制图的基础知识点总结，机械制图是机械工程师必不可少的基本技能，它能够帮助工程师准确地表达设计意图和要求，指导制造过程，提高产品的质量和效率。

机械制图基本知识一、图纸幅面和格式1、绘制技术图样时，应优先采用基本幅面的图纸。

2、必要时，也允许选用加长幅面。

加长幅面尺寸是由基本幅面的短边成整数倍增加后得出的。

3、在图纸上必须用粗实线画出图框，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

4、加长幅面的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。

例如A2X3的图框尺寸，按A1的图框尺寸确定。

5、每张图纸上都必须画出标题栏，位置应位于图纸的右下角。

6、标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸。

若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

在此情况下看图的方向与看标题栏的方向一致。

7、为了利用预先印制好的图纸，允许将X型图纸的短边或Y型图纸的长边置于水平位置使用（标题栏旋转到右上角），此时为了明确绘图与看图时的方向，应在图纸的下边对中符号处画出一个方向符号。

8、对中符号用粗实线绘制，线宽不小于0.5mm,长度从纸边界开始至伸入图框内约5mm,当对中符号处在标题栏范围内时，则伸入标题栏部分省略不画。

方向符号是用细实线绘制的等边三角形。

9、必要时，可以用细实线在图纸周边内画出分区，分区数目必须取偶数。

分区的编号沿上下方向用大写拉丁字母从上到下编写；沿水平方向用阿拉伯数字从左到右编写。

当分区数超过拉丁字母的总数时，可用双重字母编写，如AA,BB。

10、预先印制的图纸一般应具有图框、标题栏和对中符号三项基本内容。

二、比例1、比例图形与其实物相应要素的线性尺寸之比。

2、分三类原值比例1：1；放大比例比值大于1；缩小比例比值小于1。

3、比例一般应标注在标题栏中的比例栏内。

必要时，可在视图名称的下方或右侧标注比例。

三、字体1、书写字体必须做到：字体工整、笔画清楚、排列整齐、间隔均匀。

2、字体高度的公称尺寸系列为：1.8,2.5,3.5,5,7,10,17,20，如需要书写更大的字，其字体高度应按＜2的比率递增。

机械制图重点知识点机械制图重点知识点第二章投影基础小结：点的投影1.点的投影特性: 两个垂直，一个相等①a'a⊥OX轴a'a"⊥OZ轴②aax= a"az=y2.点的坐标与投影:点A到W面的距离= x = oax点A到V面的距离= y = aax点A到H面的距离= z = a’ax3.点的相对位置:X:左右, Y:前后(大拇指),Z:上下，坐标大者为左、前、上.4.重影点:上遮下，左遮右，前遮后。

一、各种位置直线的投影特性(三大类七种位置直线)⒈一般位置直线（三斜无实长）三个投影与各投影轴都倾斜。

⒉投影面平行线（一斜两平行）水平线、正平线、侧平线在其平行的投影面上的投影反映线段实长，与相应投影面的倾角。

另两个投影平行于相应的投影轴。

⒊投影面垂直线（一点两垂直）铅垂线、正垂线、侧垂线在其垂直的投影面上的投影积聚为一点。

另两个投影反映实长且垂直于相应的投影轴。

二、直线上的点⒈从属性：点的投影在直线的同面投影上。

⒉定比性：点分线段之比在投影中不变。

平面的投影一、各种位置平面的投影特性⒈一般位置平面（三类似）三个投影为边数相等的类似多边形。

⒉投影面垂直面（一斜两类似）在其垂直的投影面上的投影积聚成直线。

另外两个投影为类似多边形。

⒊投影面平行面（两线一实形）在其平行的投影面上的投影反映实形。

另外两个投影积聚为直线。

空间两直线的相对位置分为：平行、相交、交叉一、平行问题（P38）⒈直线与平面平行直线平行于平面内的一条直线。

当直线与特殊位置平面相平行时，直线的投影平行于平面的具有积聚性的同面投影。

⒉两平面平行若两投影面垂直面相互平行，则它们具有积聚性的那组投影必相互平行。

二、相交问题⒈求直线与平面⑴平面特殊，利用交点的一个投影为直线与平面积聚性投影的交点，另一个投影可投在直线的另一个投影上；可见性直接判断。

(P47)⑵直线特殊，利用交点的一个投影与直线的积聚性投影重合，另一个投影可利用平面上取点的方法求解；可见性用重影点判断。
