PI0049 诊断卡使用说明书

主板诊断卡主板诊断卡也叫POST卡（PowerOnSelfTest加电自检），其工作原理是利用主板中B IOS内部程序的检测结果，通过主板诊断卡代码一一显示出来，结合诊断卡的代码含义速查表就能很快地知道电脑故障所在。

尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使内部程序所在。

尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。

诊断卡代码及所对应故障如下代码AwardBIOSAmiBIOSPhoenixBIOS或Tandy3000BIOS00.已显示系统的配置；即将控制INI19引导装入。

.01处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

CPU寄存器测试正在进行或者失败。

02确定诊断的类型（正常或者制造）。

如果键盘缓冲器含有数据就会失效。

停用不可屏蔽中断；通过延迟开始。

CMOS写入／读出正在进行或者失灵。

ROMBIOS启动电路片，命令，09EPROM检查总和且必须等于零才通过。

核实键盘的基本保证测试，接着核实键盘命令字节。

第一个64KRAM测试正在进行。

0A使视频接口作初始准备。

发出键盘命令字节代码，即将写入命令字节数据。

第一个6 4KRAM芯片或数据线失灵，移位。

0B测试8254通道0。

写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。

第一个64KRAM奇／偶逻辑失灵。

0C测试8254通道1。

键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。

第一个64KRAN的地址线故障。

0D1、检查CPU速度是否与系统时钟相匹配。

2、检查控制芯片已编程值是否符合初设置。

3停开寄.第一个14测试存储器更新触发电路。

电路片初始化／存储器处自动检测结束；8254计时器测试即将开始。

第一个64DKRAM第4位故障。

15测试开头64K的系统存储器。

第2通道计时器测试了一半；8254第2通道计时器即将完成测试。

华通电脑主板故障诊断卡P I0049使用手册(共39页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--概述诊断卡也叫post卡（power on self test），其工作原理是利用主板中bios内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。

尤其在ｐｃ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。

bios在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本ｉ／ｏ设置进行初始化，一切正常后，再引导操作系统。

其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。

关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。

然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息，当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。

根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。

用户必读1、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板bios确定。

2、未定义的代码表中未能列出。

3、对于不同bios（常用的ami、award、phoenix）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的bios,您可查阅您的电脑使用手册，或从主板上的bios芯片上直接查看，也可以在启动的屏幕中直接看到。

4、有少数主板的pci槽只有一部分代码出现，但isa槽则有完整自检代码输出。

且目前已发现有极个别原装机主板的isa槽无代码输出，而pci槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。

另外，同一块主板的不同pci槽，有的槽有完整代码送出，如 dell810主板只有靠近cpu的一个pci槽有完整代码显示，一直变化到"00"或"ff"，而其它pci槽走到"38"后则不继续变化。

主板诊断卡也叫POST 卡（Power On Self Test 加电自检），其工作原理是利用主板中BIOS 内部程序的检测结果，通过主板诊断卡代码一一显示出来，结合诊断卡的代码含义速查表就能很快地知道电脑故障所在。

尤其在PC 机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，事半功倍。

主板上的BIOS 在每次开机时，会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件时行严格测试，并分析硬盘系统配置，对已配置的基本I/O 设置进行初始化，一切正常后，再引导操作系统。

其显着特点是以是否出现光标为分界线，先对关键性部件进行测试，关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。

然后，对非关键性部件进行测试如有故障机器也继续运行，同时显示器显示出错信息当机器出现故障。

当计算机出现关键性故障，屏幕上无显示时，很难判断计算机故障所在，此时可以将本卡插入扩充槽内，根据卡上显示的代码，参照计算机所所属的BIOS 种类，再通过主板诊断卡的代码含义速查表查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。

主板诊断卡的功能很强大，报告错误的能力远远超过BIOS 自身通过铃声报错的能力，既适合于电脑爱好者个人使用，也可以适合于主板维修行业。

诊断卡也叫POST 卡（Power On Self Test ），其工作原理是利用主板中BIO S 内部程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。

尤其在PC 机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。

诊断卡代码及所对应故障如下代码Award BIOS Ami BIOS Phoenix BIOS 或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19 引导装入。

.01 处理器测试1 ，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

主板诊断卡主板诊断卡也叫POST卡（Power On Self Test加电自检），其工作原理是利用主板中BIOS内部程序的检测结果，通过主板诊断卡代码一一显示出来，结合诊断卡的代码含义速查表就能很快地知道电脑故障所在。

尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，事半功倍。

主板上的BIOS在每次开机时，会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件时行严格测试，并分析硬盘系统配置，对已配置的基本I/O设置进行初始化，一切正常后，再引导操作系统。

其显著特点是以是否出现光标为分界线，先对关键性部件进行测试，关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。

然后，对非关键性部件进行测试如有故障机器也继续运行，同时显示器显示出错信息当机器出现故障。

当计算机出现关键性故障，屏幕上无显示时，很难判断计算机故障所在，此时可以将本卡插入扩充槽内，根据卡上显示的代码，参照计算机所所属的BIOS种类，再通过主板诊断卡的代码含义速查表查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。

主板诊断卡的功能很强大，报告错误的能力远远超过BIOS自身通过铃声报错的能力，既适合于电脑爱好者个人使用，也可以适合于主板维修行业。

诊断卡也叫POST卡（Power On Self Test），其工作原理是利用主板中BIOS内部程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。

尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。

诊断卡代码及所对应故障如下代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。

.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。

处理器寄存器的测试即将开始，不可屏蔽中断即将停用。

如何使用主板诊断卡主板诊断卡的使用步骤如何使用主板诊断卡主板诊断卡的使用步骤主板诊断卡也叫post卡，是维修主板的必备工具，主板诊断卡怎么用?下面店铺带大家一起来看看主板诊断卡的使用步骤，感兴趣的朋友一起学习吧想了解更多相关信息请持续关注我们店铺!主板诊断卡使用方法：①将电脑关机(台式电脑);②将主板诊断卡，插在主板的PCI插槽;③开机，然后查看主板诊断卡显示的代码，通过代码即可定位电脑故障了。

总的来说，主板诊断卡使用非常简单，复杂的是代汉含义的理解，以下是主板诊断卡代码与指示灯状态见诊断卡说明书。

主板诊断卡含义对照表操作步骤当电脑在加电启动的自检过程中出现无显故障时(例如：自检硬件不通过、喇叭报警、显示器不能正常显示等);1、首先将电源供电断开，利用观察法，检查整机各部件的外观情况，是否有明显的外观不良和烧毁的痕迹;2、如果没发现异常，再利用硬件最小系统法，将主板诊断卡插在ISA或PCI槽上(如主板带ISA槽，建议先选择ISA槽;如没有ISA槽，再选择PCI槽。

选择PCI槽时最好是靠近中间的'槽，因为该卡与少量主板有兼容性问题，使用第一个或最后一个PCI槽时可能引起“00”无显)，连接好喇叭与主板SPEAKER插座的连线;3、接通电源，启动最小系统。

观察主板诊断卡左上角的两个发光管显示的代码，对照故障代码表，确认故障。

此时也可通过指示灯状态、喇叭声音来判断故障;4、如果在最小系统下没发现问题，再利用逐步添加法，逐一添加其他设备，观察诊断卡显示代码的情况，找出故障件。

注意事项1、在最小系统下，部分故障存在重码(例如：“OO”、“C0”、“C1”代码)现象，导致无法最终定位到一个部件上。

当遇到此情况时，建议采用替换法进一步确认，以便分离故障件;2、由于存在兼容性问题，可能出现使用第一个或最后一个PCI槽时(少量的QDI 810、694X芯片组主板)，引起系统无显，代码为“OO”的情况，因此在使用诊断卡时，最好使用靠中间的PCI槽;3、由于每款主板的设计以及BIOS厂商都有差异，显示的代码略有区别，另外个别代码(例如: “A7”,通常为主板内存插槽或内存条故障)在说明书中可能没有说明，请注意特殊情况的归纳总结;4、当遇到显示器正常显示后出现的故障，该诊断卡基本已不再起作用，请根据显示器显示的情况来处理故障，此时诊断卡的代码仅供参考;5、当诊断卡插在ISA槽上时，请将诊断卡有元件的一面朝向主板电源接口位置，若插反，系统无法工作，而且还可能损坏部件。

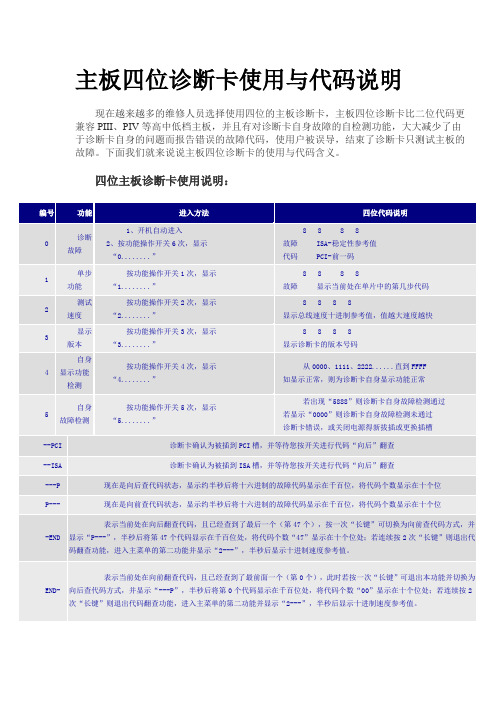

主板四位诊断卡使用与代码说明现在越来越多的维修人员选择使用四位的主板诊断卡，主板四位诊断卡比二位代码更兼容PIII、PIV等高中低档主板，并且有对诊断卡自身故障的自检测功能，大大减少了由于诊断卡自身的问题而报告错误的故障代码，使用户被误导，结束了诊断卡只测试主板的故障。

下面我们就来说说主板四位诊断卡的使用与代码含义。

四位主板诊断卡使用说明：四位主板诊断卡操作方法：将四位诊断卡插到主板相应插槽上。

开机启动电源，此时诊断卡将自动开始诊错。

此时按诊错卡按键（2秒钟以上）。

则显示代码1，进入单步功能，此时按动一次按键（快速），则代码跳动一次；相应的代码，请参考说明书。

继续按诊错卡按键（2秒钟以上）则进入下一功能，主板总线测速功能；显示总线速度十进制参考值，值越大速度越快；使用其功能可以方便测试主板的速度，对于购买主板起参考作用。

继续按诊错卡按键（2秒钟以上）进入版本显示功能；诊断卡应显示0053继续按诊错卡按键（2秒钟以上）进入自身显示检测功能，从0000、1111、2222……直到FFFF，如显示正常，则为诊断卡自身显示功能正常继续按诊错卡按键（2秒钟以上）进入自身故障检测功能，若出现“5888”则诊断卡自身故障检测通过若显示“0000”则诊断卡自身故障检测未通过，诊断卡错误，或关闭电源得新拔插或更换插槽四位诊断卡自身故障解决现象原因解决方法灯亮数码管不亮数码管只亮一位1、诊断卡与主板总线接触松动2、主板总线槽内有异物或弹片有锈等脏物3、两次开机间隔时间太短1、关电源后拔下诊断卡用橡皮等工具清洁诊断卡金手指，然后再试2、清除总线槽内杂物，在关闭电源的状态下将诊断卡多插拔几次，以擦去总线槽中弹片的锈和脏物3、关机后必须等待8秒钟以上再开机。

按键开关不灵1、手直接接触在按键开关的（孔）引线，产生人体感应信号使用诊断卡程序不扫描开关所至2、在按开关时，将诊断卡推动使其与主板发生接触不良1、在开关的背面贴一绝缘透明胶或标签纸即可。

电脑故障诊断卡的详细使用方法介绍图文教程电脑主板故障诊断卡是专门为诊断电脑故障生产的。

下面就由店铺为大家详细介绍电脑故障诊断卡的详细使用以及相关的注意事项,供大家参考和学习.诊断卡使用方法一、用户必读;二、智能型笔记本电脑诊断卡使用方法;三、智能型四位诊断卡使用方法;四、智能型并口诊断卡L50使用方法.一、用户必读:⑴. 诊断卡也叫PC Analyzer或POST ( Power On Self Test )卡，其工作原理是利用主板中 BIOS 内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。

尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。

BIOS 在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本I/O设置进行初始化，一切正常后，再引导操作系统。

其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。

关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。

然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息,当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。

根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。

⑵. 注意分辨“故障代码”与“起始码;起始码是无意义的,只有故障代码才能准确指出故障所在。

⑶. 故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS 确定。

⑷. 未定义的代码表中未能列出。

⑸ 对于不同 BIOS (常用的 AMI 、 Award 、 Phoenix )同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS, 您可查阅您的电脑使用手册，或从主板上的 BIOS 芯片上直接查看，也可以在启动的屏幕中直接看到。

⑹.有少数主板的 PCI 槽只有一部分代码出现，但 ISA 槽则有完整自检代码输出。

〔企业诊断〕主板诊断卡使用说明主板诊断卡主板诊断卡也叫 POST 卡〔PowerOnSelfTest 加电自检〕，其工作原理是利用主板中BIOS 内部程序的检测结果，通过主板诊断卡代码一一显示ft来，结合诊断卡的代码含义速查表就能很快地知道电脑故障所在。

尤其在 PC 机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能表达其便利，事半功倍。

主板上的 BIOS 在每次开机时，会对系统的电路、存储器、键盘、视频局部、硬盘、软驱等各个组件时行严格测试，并分析硬盘系统配置，对已配置的根本 I/O 设置进行初始化，一切正常后，再引导操作系统。

其显著特点是以是否ft现光标为分界线，先对关键性部件进行测试，关键性部件发生故障强制机器转入停机，显示器无光标，那么屏幕无任何反响。

然后，对非关键性部件进行测试如有故障机器也继续运行，同时显示器显示ft错信息当机器ft现故障。

当计算机ft现关键性故障，屏幕上无显示时，很难判断计算机故障所在，此时可以将本卡插入扩充槽内，根据卡上显示的代码，参照计算机所所属的 BIOS 种类，再通过主板诊断卡的代码含义速查表查ft该代码所表示的故障原因和部位，就可清楚地知道故障所在。

主板诊断卡的功能很强大，报告错误的能力远远超过 BIOS 自身通过铃声报错的能力，既适合于电脑爱好者个人使用，也可以适合于主板维修行业。

诊断卡也叫 POST 卡〔PowerOnSelfTest〕，其工作原理是利用主板中 BIOS 内部程序的检测结果，通过代码一一显示ft来，结合本书的代码含义速查表就能很快地知道电脑故障所在。

尤其在 PC 机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能表达其便利，使您事半功倍。

诊断卡代码及所对应故障如下代码 AwardBIOSAmiBIOSPhoenixBIOS 或 Tandy3000BIOS00.已显示系统的配置；即将控制 INI19 引导装入。

.01处理器测试 1，处理器状态核实,如果测试失败，循环是无限的。

主板诊断卡使用说明文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]主板诊断卡主板诊断卡也叫POST卡（Power On Self Test加电自检），其工作原理是利用主板中BIOS内部程序的检测结果，通过主板诊断卡代码一一显示出来，结合诊断卡的代码含义速查表就能很快地知道电脑故障所在。

尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，事半功倍。

主板上的BIOS在每次开机时，会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件时行严格测试，并分析硬盘系统配置，对已配置的基本I/O设置进行初始化，一切正常后，再引导操作系统。

其显着特点是以是否出现光标为分界线，先对关键性部件进行测试，关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。

然后，对非关键性部件进行测试如有故障机器也继续运行，同时显示器显示出错信息当机器出现故障。

当计算机出现关键性故障，屏幕上无显示时，很难判断计算机故障所在，此时可以将本卡插入扩充槽内，根据卡上显示的代码，参照计算机所所属的BIOS种类，再通过主板诊断卡的代码含义速查表查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。

主板诊断卡的功能很强大，报告错误的能力远远超过BIOS自身通过铃声报错的能力，既适合于电脑爱好者个人使用，也可以适合于主板维修行业。

诊断卡也叫POST卡（Power On Self Test），其工作原理是利用主板中BIOS 内部程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。

尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。

诊断卡代码及所对应故障如下代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
