六、螺杆式压缩机组的润滑系统图（1）螺杆式制冷压缩机管系图（带油泵循环系统）—油路一·一电路一·一二气路一温度1一吸气过滤器2一吸气止逆阀3一压缩机4-排气止逆阀5一油分离器6一截止阀7一二次油分离器8一油粗过滤器9一油泵10一油压调节阀11一油冷却器12一油精过滤器13一油分配总管14一液压缸螺杆冷水机组系统示意图如图（1）所示。
系统中制冷剂的流程为：蒸发器～进气管～进气截止阀～吸气过滤器～止逆阀～压缩机～排气管～油分离器～排气截止阀～止逆阀～冷凝器～干燥过滤器～节流阀～蒸发器。
系统中润滑油的流程为：油分离器～油冷却器～油粗滤器～油泵～精油滤器～油分配器～压缩机～（和排气一起到）油分离器。
油分配器出来的另一路油到压缩机的增载／减载装置，操纵油活塞控制压缩机的制冷量。
一、油循环系统按型式来分类，螺杆式制冷压缩机的润滑系统分为油泵供油和压缩机转子供油两种型式。
(1)螺杆式冷水机组的油路系统是确保螺杆压缩机安全、可靠运行的关键因素。
如前所述，喷油式螺杆压缩机的喷油量（以容积计）约占螺杆制冷压缩机排气量的0.8%一1%，喷入的油除了起密封工作容积和冷却压缩气体与运动部件的作用外，还要润滑轴承、增速齿轮、阴阳转子等运动部件。
根据油路系统是否配有油泵，将其分为三种类型：即带油泵油循环系统、不带油泵油循环系统及混合油循环系统。
1)带油泵的油循环系统。
带油泵系统是螺杆冷水机组常用的油循环系统，特别是压缩机采用滑动轴承（主轴承），或螺杆转速较高，以及带有增速齿轮等情况下，冷水机组上需设置预润滑油泵。
每次开机前，首先起动预润滑油泵，建立一定的油压，然后压缩机才能正常起动。
当机组工作稳定后，系统油压可以由油泵一直供给，或由冷凝压力提供，此时预润滑油泵可以关闭。
螺杆式制冷压缩机一般采用喷油式压力润滑，即在制冷压缩机工作过程中，通过油泵将润滑油喷射至两个螺杆工作部位以及其他需要润滑的部位。
其目的有四个：一是带走压缩过程中所产生的压缩热，使压缩过程接近于等温压缩，降低排气温度，从而防止机件受热变形；二是向汽缸内喷人润滑油，可使转子之间及转子与汽缸之间得到密封，减少内部的泄漏；三是对螺杆式制冷压缩机的运动部件起润滑作用，提高零部件的寿命，以达到长期、经济、安全地运行；四是喷油使螺杆式制冷压缩机的结构简化，对降低运转噪声起一定作用。

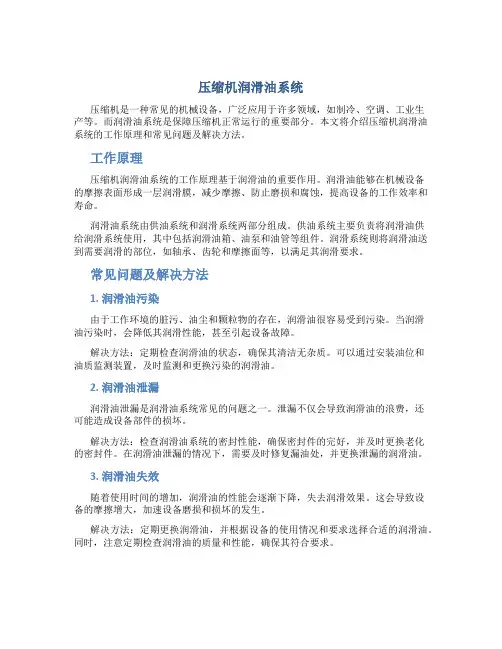

压缩机润滑油系统压缩机是一种常见的机械设备，广泛应用于许多领域，如制冷、空调、工业生产等。
而润滑油系统是保障压缩机正常运行的重要部分。
本文将介绍压缩机润滑油系统的工作原理和常见问题及解决方法。
工作原理压缩机润滑油系统的工作原理基于润滑油的重要作用。
润滑油能够在机械设备的摩擦表面形成一层润滑膜，减少摩擦、防止磨损和腐蚀，提高设备的工作效率和寿命。
润滑油系统由供油系统和润滑系统两部分组成。
供油系统主要负责将润滑油供给润滑系统使用，其中包括润滑油箱、油泵和油管等组件。
润滑系统则将润滑油送到需要润滑的部位，如轴承、齿轮和摩擦面等，以满足其润滑要求。
常见问题及解决方法1. 润滑油污染由于工作环境的脏污、油尘和颗粒物的存在，润滑油很容易受到污染。
当润滑油污染时，会降低其润滑性能，甚至引起设备故障。
解决方法：定期检查润滑油的状态，确保其清洁无杂质。
可以通过安装油位和油质监测装置，及时监测和更换污染的润滑油。
2. 润滑油泄漏润滑油泄漏是润滑油系统常见的问题之一。
泄漏不仅会导致润滑油的浪费，还可能造成设备部件的损坏。
解决方法：检查润滑油系统的密封性能，确保密封件的完好，并及时更换老化的密封件。
在润滑油泄漏的情况下，需要及时修复漏油处，并更换泄漏的润滑油。
3. 润滑油失效随着使用时间的增加，润滑油的性能会逐渐下降，失去润滑效果。
这会导致设备的摩擦增大，加速设备磨损和损坏的发生。
解决方法：定期更换润滑油，并根据设备的使用情况和要求选择合适的润滑油。
同时，注意定期检查润滑油的质量和性能，确保其符合要求。
4. 润滑油温度过高润滑油的温度如果过高，会导致其粘度下降，润滑性能变差，甚至引发油品氧化变质。
解决方法：保持润滑油箱周围的通风良好，避免过热情况的发生。
可以安装冷却系统或使用冷却设备，有效控制润滑油的温度。
结论压缩机润滑油系统对于设备的正常运行至关重要。
正确使用和维护润滑油系统能够提高设备的工作效率和寿命，减少故障发生的可能。
