电阻器在电路中的作用电阻器在电路中用作分压器、分流器和负载电阻;它与电容器—起可以组成滤波器及延时电路、在电源电路或控制电路中用作取样电阻；在半导体管电路中用偏置电阻确定工作点;用电阻进行电路的阻抗匹配；用电阻进行降压或限流；在电源电路中作为去耦电阻使用，等等。
总之，电阻器在电路中的作用很多，电路无处不用电阻：下面介绍一些电阻器的基本电路。
一. 限流为使通过用电器的电流不超过额定值或实际工作需要的规定值，以保证用电器的正常工作，通常可在电路中串联一个可变电阻。
当改变这个电阻的大小时，电流的大小也随之改变。
我们把这种可以限制电流大小的电阻叫做限流电阻。
如图1所示，在给蓄电池充电的电路中，为了使充电电流不超过规定值，可在电路中接入限流电阻。
在充电过程中，适当调节接入电阻的大小，可使电流的大小保持稳定。
再如在可调光台灯的电路中，为了控制灯泡的亮度，也可在电路中接入一个限流电阻，通过调节接入电阻的大小，来控制电路中电流的大小，从而控制灯泡的亮度。
二. 分流当在电路的干路上需同时接入几个额定电流不同的用电器时，可以在额定电流较小的用电器两端并联接入一个电阻，这个电阻的作用是“分流”。
例如：有甲、乙两个灯泡，额定电流分别是0.2A和0.4A，显然两灯泡不能直接串联接入同一电路。
但若我们在甲灯两端并联一个合适的分流电阻则当开关S闭合时，甲、乙两灯便都能正常工作了。
再如，在缺电压表测电阻的实验设计中，可设计如图3所示的实验电路，利用分流电阻R与待测电阻并联，借助于电流表测干路电流和分流电阻R中的电流，利用并联分流公式，可求出待测电阻的阻值。
如果只有一个电流表，可将电流表先后接在干路或不同的支路中测出I和（或和或和），也可求出。
分流电路分流电路实际上是电阻器的并联电路，如图2-2所示。
它有以下几点特点:①各支路的电压等于总电压；②总电流等于各支路电流之和，即I = I1 + I2 + I3;③总电阻的倒数等于各支路倒数之和,即1/R =1/R1 + 1/R2 + 1/R3在实践中经常利用电阻器的并联电路组成分流电路，以对电路中的电流进行分配；图2-3是用于扩大电流表量程的分流电路。
电阻的结构及工作原理电阻是电路中常见的一种元件，它具有阻碍电流流动的特性。
在电子电路中，电阻起到限制电流大小、调节电路功率、分压分流等作用。
一、电阻的结构电阻的结构一般由导电材料和绝缘材料组成。
导电材料常用的有铜、银、碳等，而绝缘材料常用的有陶瓷、塑料等。
电阻的形状多样，常见的有线性电阻、可变电阻、电阻网络等。
1. 线性电阻线性电阻是最常见的一种电阻，它由一段导电材料组成，通常是一根细长的金属丝或碳组成。
两端固定的线性电阻被称为固定电阻。
线性电阻的阻值可以通过材料的电阻率、长度和截面积来计算。
2. 可变电阻可变电阻是一种可以调节阻值的电阻。
它由一段导电材料和一个滑动触点组成，触点可以在导电材料上滑动，从而改变电阻的长度。
常见的可变电阻有旋钮电阻和推子电阻。
3. 电阻网络电阻网络是由多个电阻组合而成的电阻，它可以实现复杂的电阻分布。
常见的电阻网络有电阻阵列和电阻器。
二、电阻的工作原理电阻的工作原理基于欧姆定律，即电流与电压成正比。
当电压施加在电阻上时，电子在导电材料中发生碰撞，导致电子的流动受到阻碍，从而产生电阻。
电阻的阻值（单位为欧姆）表示单位电压下通过电阻的电流大小。
电阻的阻值可以通过以下公式计算：R = V/I其中，R为电阻的阻值，V为通过电阻的电压，I为通过电阻的电流。
这个公式说明了电阻与电压、电流之间的关系。
电阻对电流的限制作用表现为电阻对电流的阻碍。
当电压施加在电阻上时，电阻会引起电压降，使电流减小。
这个特性使得电阻可以用来限制电流大小，保护电路中其他元件。
电阻还可以用来调节电路功率。
根据功率公式，P = IV，电阻的功率与电压和电流的乘积成正比。
通过改变电阻的阻值，可以调节电路的功率大小。
电阻还可以用来分压和分流。
在串联电路中，电阻可以实现电压的分压，使得不同电阻上的电压比例发生变化。
在并联电路中，电阻可以实现电流的分流，使得不同电阻上的电流比例发生变化。
总结：电阻作为电子电路中常见的元件，具有阻碍电流流动的特性。

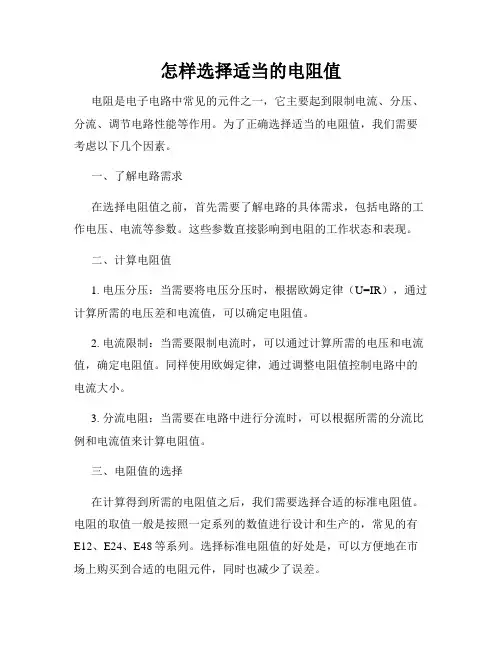

怎样选择适当的电阻值电阻是电子电路中常见的元件之一，它主要起到限制电流、分压、分流、调节电路性能等作用。
为了正确选择适当的电阻值，我们需要考虑以下几个因素。
一、了解电路需求在选择电阻值之前，首先需要了解电路的具体需求，包括电路的工作电压、电流等参数。
这些参数直接影响到电阻的工作状态和表现。
二、计算电阻值1. 电压分压：当需要将电压分压时，根据欧姆定律（U=IR），通过计算所需的电压差和电流值，可以确定电阻值。
2. 电流限制：当需要限制电流时，可以通过计算所需的电压和电流值，确定电阻值。
同样使用欧姆定律，通过调整电阻值控制电路中的电流大小。
3. 分流电阻：当需要在电路中进行分流时，可以根据所需的分流比例和电流值来计算电阻值。
三、电阻值的选择在计算得到所需的电阻值之后，我们需要选择合适的标准电阻值。
电阻的取值一般是按照一定系列的数值进行设计和生产的，常见的有E12、E24、E48等系列。
选择标准电阻值的好处是，可以方便地在市场上购买到合适的电阻元件，同时也减少了误差。
常用标准电阻值如下表所示：电阻值（欧姆）标准电阻值（欧姆）10 1022 2247 47100 100220 220470 4701k 10002.2k 2200根据实际需求选择合适的标准电阻值，在保证电路正常工作的前提下，尽量选择离所需电阻值最接近的标准值。
四、电阻功率的考虑除了选择合适的电阻值外，我们还需要考虑电阻元件的功率。
电阻的功率一般分为1/8瓦、1/4瓦、1/2瓦、1瓦等不同等级。
功率等级的选择要根据电路中的最大功率需求来确定，以保证电阻元件在工作过程中不过载或过热。
五、特殊电阻的选择在一些特殊的应用场景中，可能需要选择特殊类型的电阻，比如温度变化时电阻值保持不变的PTC电阻，或具有可调节电阻值的可变电阻。
这些特殊类型的电阻需要根据具体需求来选择。
总结：选择适当的电阻值是保证电路正常运行的重要环节。
通过了解电路需求，计算电阻值，选择合适的标准电阻值和功率等级，以及考虑特殊电阻的需求，我们可以正确选择适当的电阻值，使电路达到预期的设计目标。

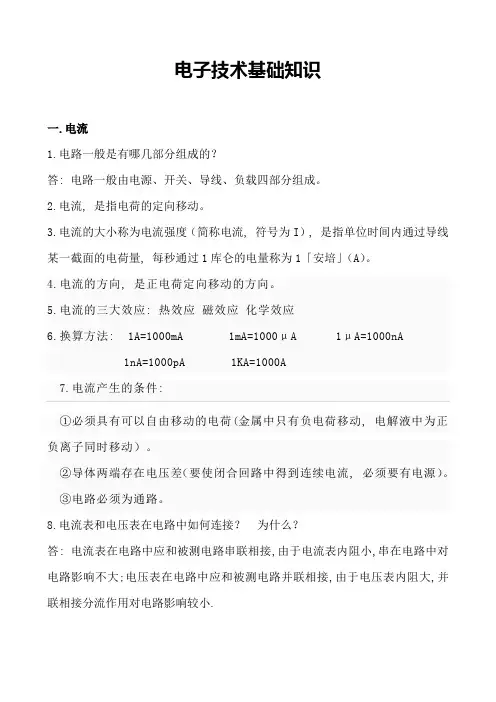

电子技术基础知识一.电流1.电路一般是有哪几部分组成的？答: 电路一般由电源、开关、导线、负载四部分组成。
2.电流, 是指电荷的定向移动。
3.电流的大小称为电流强度（简称电流, 符号为I）, 是指单位时间内通过导线某一截面的电荷量, 每秒通过1库仑的电量称为1「安培」（A）。
4.电流的方向, 是正电荷定向移动的方向。
5.电流的三大效应: 热效应磁效应化学效应6.换算方法: 1A=1000mA 1mA=1000μA 1μA=1000nA1nA=1000pA 1KA=1000A①必须具有可以自由移动的电荷(金属中只有负电荷移动, 电解液中为正负离子同时移动）。
②导体两端存在电压差（要使闭合回路中得到连续电流, 必须要有电源）。
③电路必须为通路。
8.电流表和电压表在电路中如何连接？为什么？答: 电流表在电路中应和被测电路串联相接,由于电流表内阻小,串在电路中对电路影响不大;电压表在电路中应和被测电路并联相接,由于电压表内阻大,并联相接分流作用对电路影响较小.二.电阻1.电阻表达导体对电流阻碍作用的大小。
2.电阻在电路中通常起分压、分流的作用3.换算方法: 1MΩ=1000KΩ；1KΩ=1000Ω4.导体的电阻的大小导体的长度、横截面积、材料和温度有关。
5.电阻元件是对电流呈现阻碍作用的耗能元件, 例如灯泡、电热炉等电器。
电阻定律: R=ρL/Sρ——制成电阻的材料电阻率, 国际单位制为欧姆·米（Ω·m）；L——绕制成电阻的导线长度, 国际单位制为米（m）；S ——绕制成电阻的导线横截面积, 国际单位制为平方米（㎡）；R ——电阻值, 国际单位制为欧姆（Ω）。
6.使用万用表, 应先关掉电路板路的电源以免烧坏万用表, 若有其他电阻并在被测电阻上, 应先断开其他电阻后再测, 测时两手不应接触表棒或被测电阻的裸露导电部分,以免引起误差。
7.使用万用表, 应先关掉电路板路的电源以免烧坏万用表, 若有其他电阻并在被测电阻上, 应先断开其他电阻后再测, 测时两手不应接触表棒或被测电阻的裸露导电部分,以免引起误差。

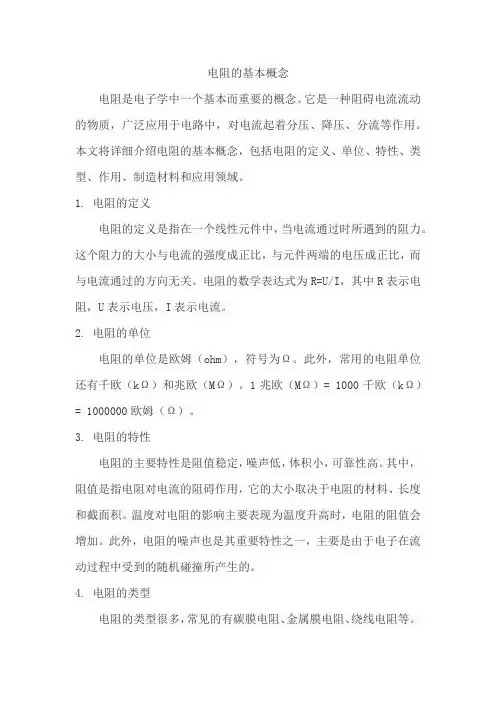

电阻的基本概念电阻是电子学中一个基本而重要的概念。
它是一种阻碍电流流动的物质，广泛应用于电路中，对电流起着分压、降压、分流等作用。
本文将详细介绍电阻的基本概念，包括电阻的定义、单位、特性、类型、作用、制造材料和应用领域。
1. 电阻的定义电阻的定义是指在一个线性元件中，当电流通过时所遇到的阻力。
这个阻力的大小与电流的强度成正比，与元件两端的电压成正比，而与电流通过的方向无关。
电阻的数学表达式为R=U/I，其中R表示电阻，U表示电压，I表示电流。
2. 电阻的单位电阻的单位是欧姆（ohm），符号为Ω。
此外，常用的电阻单位还有千欧（kΩ）和兆欧（MΩ）。
1兆欧（MΩ）= 1000千欧（kΩ）= 1000000欧姆（Ω）。
3. 电阻的特性电阻的主要特性是阻值稳定，噪声低，体积小，可靠性高。
其中，阻值是指电阻对电流的阻碍作用，它的大小取决于电阻的材料、长度和截面积。
温度对电阻的影响主要表现为温度升高时，电阻的阻值会增加。
此外，电阻的噪声也是其重要特性之一，主要是由于电子在流动过程中受到的随机碰撞所产生的。
4. 电阻的类型电阻的类型很多，常见的有碳膜电阻、金属膜电阻、绕线电阻等。
碳膜电阻是通过在瓷器表面涂覆一层碳膜而制成的；金属膜电阻则是通过在瓷器表面涂覆一层金属膜而制成的；绕线电阻则是通过绕制在绝缘体上的导线构成的。
不同类型的电阻具有不同的特性，适用于不同的电路中。
5. 电阻的作用电阻在电路中起着分压、降压、分流等作用。
在串联电路中，电阻可以分压；在并联电路中，电阻可以降压或分流。
此外，电阻还可以用于调节信号强度、衰减高频信号等。
6. 电阻的制造材料电阻的制造材料有多种，包括陶瓷、玻璃、塑料等。
其中，陶瓷材料因其具有较高的绝缘性能和耐高温性能而被广泛使用。
此外，一些特殊材料如碳膜、金属膜等也被用于制造特定类型的电阻。
7. 电阻的应用领域电阻的应用领域非常广泛，包括电子电路、机械控制、光学等领域。
在电子电路中，电阻被广泛应用于分压、降压、分流等场合；在机械控制中，电阻可以用于控制电流的大小和方向；在光学领域中，一些特殊类型的电阻如光敏电阻等被用于光信号的检测和控制。
电阻器在电路中的作用电阻器是一种被广泛应用于电子电路中的被动元件。
它的作用是控制电路中的电流和电压。
通过选择不同的电阻值，可以实现对电路中电流和电压的精确控制。
在本文中，我们将详细探讨电阻器在电路中的作用以及它对电路性能的影响。
一、电阻器的基本原理电阻器是一种被动元件，它的作用是通过阻碍电流的流动来控制电路中的电流和电压。
电阻器的阻值通常用欧姆（Ω）来表示，它的计算公式为：R=V/I其中，R表示电阻器的阻值，V表示电压，I表示电流。
电阻器的阻值与它的长度、直径和材料有关。
通常情况下，电阻器的阻值越大，它的长度就越长，直径就越小。
电阻器的材料也会影响它的阻值，常见的电阻器材料包括碳膜、金属膜、金属氧化物等。
二、电阻器在电路中的作用电阻器在电路中有多种作用，下面我们将逐一进行介绍。
1、限流作用电阻器可以通过阻碍电流的流动来限制电路中的电流。
当电路中的电流超过电阻器的额定值时，电阻器会将多余的电流转化为热能散发出去，从而保护电路中的其他元件不受损坏。
这种作用在各种电子设备中都有应用，如电子灯泡、电子熨斗等。
2、分压作用电阻器可以将电路中的电压分成两部分，从而实现分压作用。
分压电路通常由两个电阻器组成，其中一个电阻器连接到电源正极，另一个电阻器连接到电源负极。
电路中的电压将通过这两个电阻器分成两部分，从而实现对电路中电压的精确控制。
3、调节电流和电压电阻器可以通过改变电路中电阻器的阻值来调节电流和电压。
当电路中的电阻器阻值增大时，电路中的电流将减小，电压也将减小。
反之，当电路中的电阻器阻值减小时，电路中的电流将增加，电压也将增加。
这种作用在各种电子设备中都有应用，如音响设备、电视机等。
三、电阻器对电路性能的影响电阻器在电路中的应用会对电路的性能产生一定的影响。
下面我们将逐一进行介绍。
1、功率损耗当电路中的电阻器阻值很大时，电阻器将会消耗大量的电功率，从而产生大量的热能。
这种热能将会使电阻器产生热量，甚至可能导致电阻器烧毁。
电阻什么作用电阻是电路中一种重要的元件，它的作用主要体现在以下几个方面：1. 限制电流：电流是指电荷在单位时间内通过导体的量，而电阻是导体中电流流过时发生的阻碍。
电阻的存在可以阻止电流无限制地增大，限制电流通过的大小。
例如，在电子设备中，导线中的电流过大可能会损坏其他元件，因此使用适当大小的电阻来限制电流，保护其他元件的正常工作。
2. 降低电压：根据欧姆定律，电流经过一个电阻产生的压差与电阻的大小成正比。
利用这一原理，可以通过选择适当大小的电阻将电路中的电压降低到所需的范围内。
例如，手机充电器中常用的电阻器可以将电线上的高压降低到适合手机充电的低压。
3. 分压和分流：电阻器可以用于实现电路中的分压和分流。
在电容触摸屏和温度测量等应用中，电阻器被用于创建分压电路，将输入电压转换为输出电压的一部分，以便测量或处理。
同样，在电源电路中，电阻器可以被用于分流，如将电流分向不同的支路，实现对不同电器的供电。
4. 产生热量：电阻器可以通过电阻效应产生热量。
这一特性被广泛应用于电热器、炉灶等家用电器中，以及电子设备中用于稳定温度的温控元件。
通过选择适当的电阻值和电流，可以控制产生的热量大小和温度。
5. 滤波和降噪：在电路中，电阻器可以用于滤波和降噪。
通过适当选择电阻值和与其他电路元件的组合，电路中的电流和信号可以被削弱或分频，达到滤波和降噪的效果。
这在音频设备、通信设备等领域中尤为重要。
总之，电阻器在电路中具有各种重要的作用，包括限制电流、降低电压、分压和分流、产生热量以及滤波和降噪等。
它是电子设备和电路设计中不可或缺的组成部分，为电路的正常运行和工作提供了保障。
电阻的作用电阻（Resistor）是所有电子电路中使用最多的元件。
电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。
电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。
通常来说，使用万用表可以很容易判断出电阻的好坏：将万用表调节在电阻挡的合适挡位，并将万用表的两个表笔放在电阻的两端，就可以从万用表上读出电阻的阻值。
应注意的是，测试电阻时手不能接触到表笔的金属部分。
但在实际手机维修中，很少出现电阻损坏，除少数机型的一些电阻外，也很少去关心电阻的阻值。
着重注意的是电阻是否虚焊，脱焊。
电阻器在电路中的作用电阻器在电路中用作分压器、分流器和负载电阻;它与电容器—起可以组成滤波器及延时电路、在电源电路或控制电路中用作取样电阻；在半导体管电路中用偏置电阻确定工作点;用电阻进行电路的阻抗匹配；用电阻进行降压或限流；在电源电路中作为去耦电阻使用，等等。
总之，电阻器在电路中的作用很多，电路无处不用电阻：下面介绍一些电阻器的基本电路。
1. 分压电路分压电路实际上是电阻的串联电路，如图2-1所示，它有以下几个特点：①通过各电阻的电流是同一电流，即各电阻中的电流相等、I = I1 = I2 = I3；②总电压等于各电阻上的电压降之和,，即V= V1 + V2 + V3；③总电阻等于各电阻之和，即R＝R1 + R2 +R3：在实践中可利用电阻串联电路来进行分压以改变输出电压，如收音机和扩音机的音量调节电路、半导体管工作点的偏置电路及降压电路等。
2. 分流电路分流电路实际上是电阻器的并联电路，如图2-2所示。
它有以下几点特点:①各支路的电压等于总电压；②总电流等于各支路电流之和，即I = I1 + I2 + I3;③总电阻的倒数等于各支路倒数之和,即1/R =1/R1 + 1/R2 + 1/R3在实践中经常利用电阻器的并联电路组成分流电路，以对电路中的电流进行分配；图2-3是用于扩大电流表量程的分流电路。

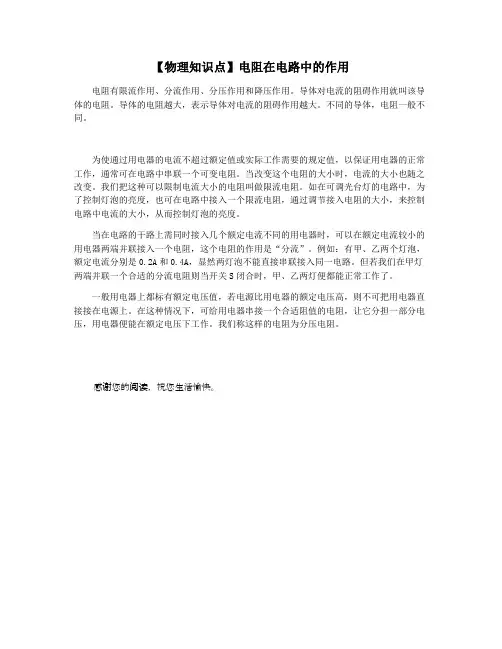

【物理知识点】电阻在电路中的作用
电阻有限流作用、分流作用、分压作用和降压作用。
导体对电流的阻碍作用就叫该导体的电阻。
导体的电阻越大，表示导体对电流的阻碍作用越大。
不同的导体，电阻一般不同。
为使通过用电器的电流不超过额定值或实际工作需要的规定值，以保证用电器的正常工作，通常可在电路中串联一个可变电阻。
当改变这个电阻的大小时，电流的大小也随之改变。
我们把这种可以限制电流大小的电阻叫做限流电阻。
如在可调光台灯的电路中，为了控制灯泡的亮度，也可在电路中接入一个限流电阻，通过调节接入电阻的大小，来控制电路中电流的大小，从而控制灯泡的亮度。
当在电路的干路上需同时接入几个额定电流不同的用电器时，可以在额定电流较小的用电器两端并联接入一个电阻，这个电阻的作用是“分流”。
例如：有甲、乙两个灯泡，额定电流分别是0.2A和0.4A，显然两灯泡不能直接串联接入同一电路。
但若我们在甲灯两端并联一个合适的分流电阻则当开关S闭合时，甲、乙两灯便都能正常工作了。
一般用电器上都标有额定电压值，若电源比用电器的额定电压高，则不可把用电器直接接在电源上。
在这种情况下，可给用电器串接一个合适阻值的电阻，让它分担一部分电压，用电器便能在额定电压下工作。
我们称这样的电阻为分压电阻。
感谢您的阅读，祝您生活愉快。
电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。
滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lμF的电容，以滤除高频及脉冲干扰。
[1]
耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。
二极管是最常用的电子元件之一，他最大的特性就是单向导电，也就是电流只可以从二极管的一个方向流过，二极管的作用有整流电路，检波电路，稳压电路，各种调制电路，主要都是由二极管来构成的，其原理都很简单，正是由于二极管等元件的发明，才有我们现在丰富多彩的电子信息世界的诞生，既然二极管的作用这么大那么我们应该如何去检测这个元件呢，其实很简单只要用万用表打到电阻档测量一下正向电阻如果很小，反相电阻如果很大这就说明这个二极管是好的。
对于这样的基础元件我们应牢牢掌握住他的作用原理以及基本电路，这样才能为以后的电子技术学习打下良好的基础。
作用是把微弱信号放大成辐值较大的电信号，也用作无触点开关。
晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
电压变换、电流变换一．实习目的：
1、收音机是最常用的家用电器之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。
2、锡焊技术是电工的基本操作技能之一，所以这次实习可以很好的锻炼我们的这项能力。
1
3、使我们能够熟练使用电气基础的东西和认识基础的元器件。
4、通过实习可使我们学会一些常用电工工具、焊铁、开关元件等的使用方法及工作原理。
二、器材
1、电烙铁（含支架）：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。
2、螺丝刀、镊子等必备小工具。
3、松香和锡。
由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
4、两节5号电池。
5、博士618收音机。
6、元件清单。
三.收音机的工作原理
收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过
扬声器还原出声音。
具体讲：从天线（磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上）接收到的许多广播电台的高频信号，通过输入回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。
在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变。
变换后的中频信号通过变频级集电极接的LC 并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音
四．安装：
1.安装前用万用表初步判别元器件好坏，测量内容见附表；
2.将所有元器件引脚上的漆膜、氧化膜清除干净，按照装配图正确插入元件，其高低、极性应符合图纸规定；
3.将所要用到的电阻根据表格查出阻值，并一一放好；
4.将元器件一一放入电路板上。
用小钳子剪掉长出的线丝；
5.检查元器件有无接错。
并改正过来；
6.开始焊接，注意焊接不要虚焊，不要焊入过多的锡，导致电板短路；
7.将电路板装入盒内，将螺丝装上；
8.装入电池。
开始收音。
五.分析与处理收音机
检测方法：
（1）一中放无工作电流
检查点：a.V2晶体管坏，或（V2）管管脚插错（e、b、c脚）；
b.R420K电阻未接好；
c.黄中周次级开路；
d.C44.7μ电解电容短路；
e.R5150Ω开路或虚焊。
（2）一中放工作电流大1.5~2mA（标准是0.4~0.8mA，见原理图）
检查点：a.R81K电阻未接好或连接1K的铜箔有断裂现象；b.C5233电容短路或R5150Ω电阻错接成51Ω；c.电位器坏，测量不出阻值，R9680Ω未接好；d.检波管V49018坏，或管脚插错。
（3）二中放无工作电流
检查点：a.黑中周初级开路；
b.黄中周次级开路；
c.晶体管坏或管脚接错；
d.R751Ω电阻未接上；
e.R662K电阻未接上。
（4）二中放电流太大，>于2mA
检查点：R6 62K接错，阻值远小于62K。
（5）低放级无工作电流
检查点：a.输入变压器（蓝）初级开路；
b.V5三级管坏或接错管脚；
c.电阻R1051K未接好或三极管脚错焊。
（6）低放级电流太大大于6mA 检查点：R1051K装错，电阻太小。
（7）功放级无电流（V6、V7管）检查点：a.输入变压器次级不通；
b.输出变压器不通；
c.V6、V7三极管坏或接错管脚；
d.R111K电阻未接好。
（8）整机无声
检查点：①检查电源有无加上；
②检查D1、D2（IN4148；两端是否是1.3V±0.1V）；③有无静态电流≤25mA；
④检查各级电流是否正常，变频级0.2mA±0.02mA；一中放0.6mA±
0.2mA。
二中放1.5mA±0.5mA；低放3mA±1mA；功放4mA±10mA；（说明：15mA左右属正常）
⑤用万用表×1档测查喇叭，应有8Ω左右的电阻，表棒接触喇叭引出
接头时应有“喀喀”声，若无阻值或无“喀喀”声，说明喇叭已坏，[测量时应将喇叭焊下，不可连机测量]；⑥B3黄中周外壳未焊好；⑦音量电位器未打开。
六.注意事项
1. 打开时请小心，不要将塑料袋撕破, 以免材料丢失。
2. 清点材料时请将机壳后盖当容器，将所有的东西都放在里面。
3. 清点完后请将材料放回塑料袋备用。
4. 暂时不用的请放在塑料袋里。
5. 焊接前电阻要看清阻值大小，并用万用表校核。
电容、二极管要看清极性。
6. 一旦焊错要小心地用烙铁加热后取下重焊。
拨下的动作要轻，如果安装孔堵塞，要边加热，边用针通开。
7. 电阻的读数方向要一致，色环不清楚时要用万用表测定阻值后再装。
上螺丝、螺母时用力要合适，不可用力太大
七.实验成品
八.收获：
通过一个星期的学习，使我们对电子工艺的理论有了初步的系统了解。
我们了解到了焊普通元件与电路元件的技巧、印制电路板图的设计制作与工艺流程、收音机的工作原理与组成元件的作用等。
这些知识不仅在课堂上有效，对以后的电子工艺课的学习有很大的指导意义，在日常生活中更是有着现实意义；也对自己的动手能力是个很大的锻炼。
实践出真知，纵观古今，所有发明创造无一不是在实践中得到检验的。
没有足够的动手能力，就奢谈在未来的科研尤其是实验研究中有所成就。
在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。
比如做收音机组装与调试时，好几个焊盘的间距特别小，稍不留神，就焊在一起了，但是我还是完成了任务。
我觉得自己在以下几个方面与有收获： 1、对电子工艺的理论有了初步的系统了解。
我们了解到了焊普通元件与电路元件的技巧、收音机的工作原理与组成元件的作用等。
这些知识不仅在课堂上有效，对以后的电子工艺课的学习有很大的指导意义，在日常生活中更是有着现实意义。
2、对自己的动手能力是个很大的锻炼。
在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。
比如在焊接芯片时，怎样把那么多脚分开焊接对我们来说是个难题，可是经过训练后，我们做到了。
虽然在实习中会遇到难题，但是从中我学到了很多，使自己的动手能力也有所提高，我想在以后的理论学习中我就能够明白自己的学习方向，增进专业知识的强化。
、阻抗变换、隔离、稳压（磁饱和变压器）等。
