在电路中的位置不同,作用不同。电容器在电子电路中几乎是不可缺少的储能元件,它具有隔断直流、连通交流、阻止低频的特性。广泛应用在耦合、隔直、旁路;滤波、调谐、能量转换和自动控制等电路中。熟悉电容器在不同电路中的名称意义,有助于我们读懂电子电路图。

1.滤波电容:它接在直流电源的正、负极之间,以滤除直流电源中不需要的交流成分,使直流电平滑。一般常采用大容量的电解电容器,也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。

2.退耦电容:并接于放大电路的电源正、负极之间,防止由电源内阻形成的正反馈而引起的寄生振荡。

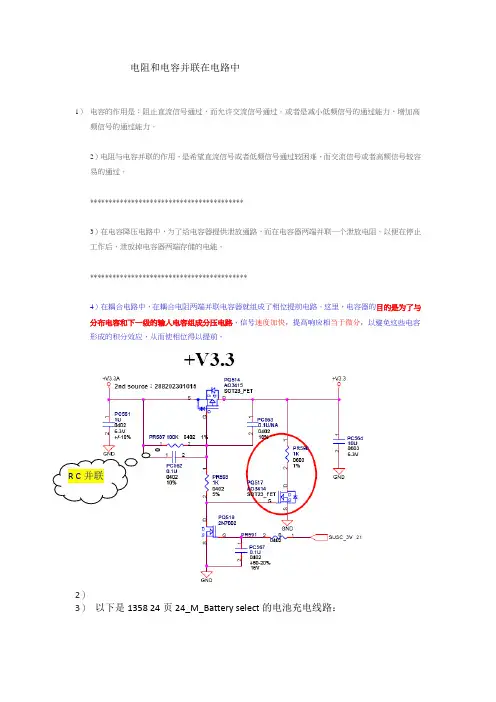

3.旁路电容:在交、直流信号的电路中,将电容并接在电阻两端或由电路的某点跨接到公共电位上,为交流信号或脉冲信号设置一条通路,避免交流信号成分因通过电阻产生压降衰减。

4.耦合电容:在交流信号处理电路中,用于连接信号源和信号处理电路或者作两放大器的级间连接,用以隔断直流,让交流信号或脉冲信号通过,使前后级放大电路的直流工作点互不影响。

5.调谐电容:连接在谐振电路的振荡线圈两端,起到选择振荡频率的作用。6.衬垫电容:与谐振电路主电容串联的辅助性电容,调整它可使振荡信号频率范围变小,并能显著地提高低频端的振荡频率。适当地选定衬垫电容的容量,可以将低端频率曲线向上提升,接近于理想频率跟踪曲线。

7.补偿电容:它是与谐振电路主电容并联的辅助性电容,调整该电容能使振荡

信号频率范围扩大。

8.中和电容:并接在三极管放大器的基极与发射极之间,构成负反馈网络,以抑制三极管极间电容造成的自激振荡。

9.稳频电容:在振荡电路中,起稳定振荡频率的作用。

10.定时电容:在RC时间常数电路中与电阻R串联,共同决定充放电时间长短的电容。

11.加速电容:接在振荡器反馈电路中,使正反馈过程加速,提高振荡信号的幅度。

12.缩短电容:在UHF高频头电路中,为了缩短振荡电感器长度而串接的电容。13.克拉泼电容:在电容三点式振荡电路中,与电感振荡线圈串联的电容,起到消除晶体管结电容对频率稳定性影响的作用。

14.锅拉电容:在电容三点式振荡电路中,与电感振荡线圈两端并联的电容,起到消除晶体管结电容,的影响,使振荡器在高频端容易起振。

15.稳幅电容:在鉴频器中,用于稳定输出信号{的幅度。

16.预加重电容:为了避免音频调制信号在处理过程中造成对分频量衰减和丢失,而设置的RC高频分量提升网络电容。

17.去加重电容:为恢复原伴音信号,要求对音频信号中经预加重所提升的高频分量和噪声一起衰减掉,设置在RC网络中的电容。

18.移相电容:用于改变交流信号相位的电容。

19.反馈电容:跨接于放大器的输入与输出端之间,使输出信号回输到输入端的电容。

20.降压限流电容:串联在交流电回路中,利用电容对交流电的容抗特性,对交流电进行限流,从而构成分压电路。

21.逆程电容

用于行扫描输出电路,并接在行输出管的集电极与发射极之间,以产生高压行扫描锯齿波逆程脉冲,其耐压一般在1500V以上。

22.S校正电容:串接在偏转线圈回路中,用于校正显像管边缘的延伸线性失真。23.自举升压电容:利用电容器的充、放电储能特性提升电路某点的电位,使该点电位达到供电端电压值的2倍。

24.消亮点电容

设置在视放电路中,用于关机时消除显像管上残余亮点的电容。

25.软启动电容:一般接在开关电源的开关管基极上,防止在开启电源时,过大的浪涌电流或过高的峰值电压加到开关管基极上,导致开关管损坏。

26.启动电容:串接在单相电动机的副绕组上,为电动机提供启动移相交流电压。在电动机正常运转后与副绕组断开。

27.运转电容:与单相电动机的副绕组串联,为电动机副绕组提供移相交流电流。在电动机正常运行时,与副绕组保持串接。

电容电感在射频电路的作用

EMI/EMC设计经验总结 电容 一、电容的应用: (一)电容在电源上的主要用途:去耦、旁路和储能。 (二)电容的使用可以解决很多EMC问题。 二、电容分类: (一)按材质分类: 1、铝质电解电容: 通常是在绝缘薄层之间以螺旋状绕缠金属箔而制成,这样可以在电位体积内得到较大的电容值,但也使得该部分的内部感抗增加。 2、钽电容: 由一块带直板和引脚连接点的绝缘体制成,其内部感抗低于铝电解电容。 3、陶瓷电容: 结构是在陶瓷绝缘体中包含多个平行的金属片。其主要寄生为片结构的感抗,并且低于MHz的区域造成阻抗。 应用描述: 铝质电解电容和钽电解电容适用于低频终端,主要是存储器和低频滤波器领域。 在中频范围内(从KHz到MHz),陶质电容比较适合,常用于去耦电路和高频滤波.特殊的低损耗陶质电容和云母电容适合月甚高频应用和微波电路。 为了得到最好的EMC特性,电容具有低的ESR(等效串联电阻)值是很重要的,因为它会对信号造成大的衰减,特别是在应用频率接近电容谐振频率场合。 (二)按作用分类: 1、旁路电容: 电源的第一道抗噪防线是旁路电容。主要是通过产生AC旁路,消除不想要的RF能量,避免干扰敏感电路。 通过储存电荷抑制电压降并在有电压尖峰产生时放电,旁路电容消除了电源电压的波动。旁路电容为电源建立了一个对地低阻抗通道,在很宽频率范围内都可具有上述抗噪功能。 要选择最合适的旁路电容,我们要先回答四个问题: (1)需要多大容值的旁路电容 (2)如何放置旁路电容以使其产生最大功效 (3)要使我们所设计的电路/系统要工作在最佳状态,应选择何种类型的旁路电容? (4)隐含的第四个问题----所用旁路电容采用什么样的封装最合适?(这取决于电容大小、电路板空间以及所选电容的类型。)其中第二个问题最容易回答,旁边电容应尽可能靠近每个芯片电源引脚来放置。距离电源引脚越远就等同于增加串联电感,这样会降低旁路电容的自谐振频率(使有效带宽降低)。 通常旁路电容的值都是依惯例或典型值来选取的。例如,常用的容值是1μF和0.1μF。简单的说,将大电容作为低频和大电流电路的旁路,而小电容作为高频旁路。 旁路电容主要功能是产生一个交流分路,从而消去进入易感区的那些不需要的能量。旁路电容一般作为高频旁路电容来减小对电源模块的瞬态电流需求。通常铝电解电容和胆电容比较适合作旁路电容,其电容值取决于PCB板上的瞬态电流需求,一般在10至470μF范围内。若PCB板上有许多集成电路、高速开关电路和具有长引线的电源,则应选择大容量的电容。 2、去耦电容: 去耦电容主要是去除高频如RF信号的干扰,干扰的进入方式是通过电磁辐射。而实际上,芯片附近的电容还有蓄能的作用,这是第二位的。主要是为器件提供信号状态在高速切换时所需要的瞬间电流,避免射频能量进入配电网络,为器件提供局部化的直流电压源。去耦电容一般都采用高速电容。 高频器件在工作的时候,其电流是不连续的,而且频率很高,而器件VCC到总电源有一段距离,即便距离不长,在频率很高的情况下,阻抗Z=i*wL+R,线路的电感影响也会非常大,会导致器件在需要电流的时候,不能被及时供给。而去耦电容可以

滤波电容的选择

滤波电容起平滑电压的作用;容值大小与输入桥式整流的输入电压无关;一般是越大越好。但要明白它取值的原理:滤波电容的取值与后级电路的突变电流有关。 打个比方:电容就好比一个水桶,输入往这个水桶中倒水,输出(后级电路)从这个水桶中抽水。如果恒定的抽水,只要倒入的水量大于抽水量,那么水桶将永远是满的,所以这个水桶可以不需要(当然这是理想情况)。假如某时刻需要抽出大量的水,大于输入的量,你会怎么办? 你可以准备一个较大的水桶,在这个时刻到来之前,将这个水桶的水灌满;等到了抽水的时刻,水桶中已经有足够的水抽取,就不会出现缺水的情况。 滤波电容就好比这个较大的水桶! 至于它的具体值,你将后级电路的突变电流与电容充、放电系数联系起来考虑,相信你能领悟出合适的计算方法。 滤波电容的作用和大小是怎样的? 一般情况下,电解电容的作用是过滤掉电流中的低频信号,但即使是低频信号,其频率也分为了好几个数量级。因此为了适合在不同频率下使用,电解电容也分为高频电容和低频电容(这里的高频是相对而言)。 低频滤波电容主要用于市电滤波或变压器整流后的滤波,其工作频率与市电一致为50Hz;而高频滤波电容主要工作在开关电源整流后的滤波,其工作频率为几千Hz到几万Hz。当我们将低频滤波电容用于高频电路时,由于低频滤波电容高频特性不好,它在高频充放电时内阻较大,等效电感较高。因此在使用中会因电解液的频繁极化而产生较大的热量。而较高的温度将使电容内部的电解液气化,电容内压力升高,最终导致电容的鼓包和爆裂 滤波电容在电路中作用 滤波电容用在电源整流电路中,用来滤除交流成分。使输出的直流更平滑。 去耦电容用在放大电路中不需要交流的地方,用来消除自激,使放大器稳定工作。 旁路电容用在有电阻连接时,接在电阻两端使交流信号顺利通过。 容的容抗为1/ωC欧姆(类似电阻,如果是非电类大学以上学历就把它当作电容器的电阻看吧),ω为角频率,ω=2πf,f为频率。容抗与自身容量C和频率ω(或者说f)有关,当C一定时,频率越高,容抗越小,对电流的阻碍作用就越小;频率越低,容抗越大。……人们所说的“电容通高频阻低频,通交流阻直流”是在不同情况下说的,也可以说是在不同容量C的情况下说的,都是正确的。 到此就不必再多说了吧,分析1/ωC就行了。 电路中的电容滤波问题解析

电容在电路中各种作用汇总汇总问题并解决

电容在电路中各种作用汇总 更多免费资料:畅学电子网 A、电压源正负端接了一个电容(与电路并联),用于整流电路时,具有很好的滤波作用,当电压交变时,由于电容的充电作用,两端的电压不能突变,就保证了电压的平稳。 当用于电池电源时,具有交流通路的作用,这样就等于把电池的交流信号短路,避免了由于电池电压下降,电池内阻变大,电路产生寄生震荡。 B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别? 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不 同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! C、基本放大电路中的两个耦合电容,电容+极和直流+极相接,起到通交隔直的作用,接反的话会怎么样,会不会也起到通交隔直的作用,为什么要那接呀! 接反的话电解电容会漏电,改变了电路的直流工作点,使放大电路异常或不能工作 D、阻容耦合放大电路中,电容的作用是什么?? 隔离直流信号,使得相邻放大电路的静态工作点相互独立,互不影响。 E、模拟电路放大器不用耦合电容行么,照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容,解释是通交流阻直流,将前一级输出变成下一级输入,使前后级不影响,前一级是交流电,后一级也是交流电,怎么会相互影响啊,我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电,但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直,则变压器的线圈会把三极管的直流偏置给旁路掉(因为电感是通直流的) F、基本放大电路耦合电容,其中耦合电容可以用无极性的吗 在基本放大电路中,耦合电容要视频率而定,当频率较高时,需用无极电容,特点是比较稳定,耐压可以做得比较高,体积相对小,但容量做不大。其最大的用途是可以通过交流电,隔断直流电,广泛用于高频交流通路、旁路、谐振等电路。(简单理解为高频通路)

电感和电容在无功功率中的作用介绍

电力系统电压与无功补偿 现代生产和现代生活离不开电力。电力部门不仅要满足用户对电力数量不断增长的需要,而且也要满足对电能质量上的要求。所谓电能质量,主要是指所提供电能的电压、频率和波形是否合格,在合格的电能下工作,用电设备性能最好、效率最高,电压质量是电能质量的一个重要方面,同时,电压质量的高低对电网稳定、经济运行也起着至关重要的作用。信息请登陆:输配电设备网 1. 电压与无功补偿 电压顾名思义就是电(力)的压力。在电压的作用下电能从电源端传输到用户端,驱动用电设备工作。 交流电力系统需要电源供给两部分能量,一部分将用于作功而被消耗掉,这部分电能将转换为机械能、光能、热能或化学能,我们称为“有功功率”。另一部分能量是用来建立磁场,用于交换能量使用的,对于外部电路它并没有作功,由电能转换为磁能,再由磁能转换为电能,周而复始,并没有消耗,这部分能量我们称为“无功功率”,无功是相对于有功而言,不能说无功是无用之功,没有这部分功率,就不能建立感应磁场,电动机、变压器等设备就不能运转。在电力系统中,除了负荷无功功率外,变压器和线路的电抗上也需要大量无功功率。 国际电工委员会给出的无功功率的定义是:电压与无功电流的乘积为无功功率。其物理意义是:电路中电感元件与电容元件活动所需要的功率交换称为无功功率。信息来 自:https://www.doczj.com/doc/531794941.html, 电容和电感并联接在同一电路时,当电感吸收能量时,正好电容释放能量;电感放出能量时,电容正好吸收能量。能量就在它们中间互相交换。即电感性负荷所需的无功功率,可以由电容器的无功输出得到补偿,因此我们把具有电容性的装置称为“无功补偿装置”。 电力系统常用的无功补偿装置主要是电力电容器和同步调相机。信息来 源:https://www.doczj.com/doc/531794941.html, 若电力负荷的视在功率为S,有功功率为P,无功功率为Q,有功功率、无功功率和视在功率之间的关系可以用一个直角三角形来表示,以有功功率和无功功率各为直角边,以视在功率为斜边构成直角三角形,有功功率与视在功率的夹角称为功率因数角。有功功率与视在功率的比值,我们称为功率因数,用cosf表示,cosf = P/S。它表明了电力负荷的性质。 P = UIcosf Q = UIsinf

电容器在电路中的作用(很全)

电容器的基本特性是“通交流、隔直流”。所以在电路中可用作耦合、滤波、旁路、去耦…… 。电容器的容抗是随频率增高而下降;电感的感抗是随频率增高而增大。所以在电容、电感的串联或并联电路中,总会有一个频率下容抗与感抗的数值相等,这时就产生谐振现象。所以电容与电感可以用来制作滤波器(低通、高通、带通)、陷波器、均衡器等。用在振荡电路中,制作LC、RC振荡电路。滤波电容并接在整流后的电源上,用于补平脉冲直流的波形。 耦合电容连接在交流放大电路级与级之间作信号通路,因为放大电路的输入端和输出端都有直流工作点,采用电容耦合可隔断直流通过工作点,耦合电容其实就是起隔直作用,所以也叫隔直电容; 旁路电容作用与滤波电容相似,但旁路电容不是接在电源上,而是接在电子电路的某一工作点,用于滤去谐振或干扰产生的杂波; 滤波电容、感性负载供电线路上的补偿电容、LC谐振电路上的电容都是起储能作用。 如何选择电路中的电容 通常音频电路中包括滤波、耦合、旁路、分频等电容,如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。1.滤波电容整流后由于滤波用的电容器容量较大,故必须使用电解电容。滤波电容用于功率放大器时,其值应为10000μF以上,用于前置放大器时,容量为1000μF左右即可。当电源滤波电路直接供给放大器工作时,其容量越大音质越好。但大容量的电容将使阻抗从10KHz附近开始上升。这时应采取几个稍小电通常音频电路中包括滤波、耦合、旁路、分频等电容,如何在电路中更有效地选择使用 各种不同类型的电容器对音响音质的改善具有较大的影响。 1.滤波电容 整流后由于滤波用的电容器容量较大,故必须使用电解电容。滤波电容用于功率放大器 时,其值应为10000μF 以上,用于前置放大器时,容量为1000μF 左右即可。 当电源滤波电路直接供给放大器工作时,其容量越大音质越好。但大容量的电容将使阻 抗从10KHz 附近开始上升。这时应采取几个稍小电容并联成大电容同时也应并联几个薄 膜电容,在大电容旁以抑制高频阻抗的上升,如下图所示。 图 1 滤波电路的并联 2.耦合电容 耦合电容的容量一般在0.1μF~ 1μF 之间,以使用云母、丙烯、陶瓷等损耗较小的 电容音质效果较好。 3.前置放大器、分频器等 前置放大器、音频控制器、分频器上使用的电容,其容量在100pF~0.1μF 之间,而扬 声器分频LC 网络一般采用1μF~ 数10μF 之间容量较大的电容,目前高档分频器中采 用CBB电容居多。 小容量时宜采用云母,苯乙烯电容。而LC 网络使用的电容,容量较大,应使用金属化 塑料薄膜或无极性电解电容器,其中无机性电解电容如采用非蚀刻式,则更能获取极佳 音质。 电容的基础知识 —————————————— 一、电容的分类和作用 电容(Ele ct ric ca pa ci ty),由两个金属极,中间夹有绝缘材料(介质)构成。由于绝缘材料的不同,所构成的电容器的种类也有所不同: 按结构可分为:固定电容,可变电容,微调电容。 按介质材料可分为:气体介质电容,液体介质电容,无机固体介质电容,有机固体介质电容电解电容。 按极性分为:有极性电容和无极性电容。我们最常见到的就是电解电容。 电容在电路中具有隔断直流电,通过交流电的作用,因此常用于级间耦合、滤波、去耦、旁路及信号调谐 二、电容的符号

电阻、电容、电感的高频等效电路

电阻是PCB中最广泛使用的元件,常用的电阻有碳质、绕线和薄膜片状电阻等几种,绕线电阻由于引线电感过大不适于高速的高频电路应用,在高速的高频电路中多用薄膜片状电阻,但它同样存在隐藏的射频特性。如图所示为标称值为R 的电阻的高频等效电路。 在如图所示中,L为两个金属引脚的电感;电容Ca为电阻内部的寄生电容;Cb 为两个金属引脚间的寄生电容(可忽略)。电阻最容易忽视的两个方面就是封装尺寸和内部寄生电容,封装不同,其寄生参数也不同。一般说来,较小的“SMD”封装的寄生参数较小,比如0603的封装比1206的封装更适合于高速的高频电路。 由介质隔开的两导体构成电容。一个理想电容器的容抗为1/(j ω C), 电容器的容抗与频率的关系如图(b)虚线所示, 其中f 为工作频率,ω =2πf 。 一个实际电容 C 的高频等效电路如图(a) 所示, 其中Rc 为损耗电阻,Lc 为引线电感。容抗与频率的关系如图(b)实线所示, 其中f为工作频率,ω =2πf 。 图电容器的高频等效电路 (a) 电容器的等效电路; (b )电容器的阻抗特性 具有电感性质的元件称为电感器,简称电感,用L表示。电感在电路中也是一个储能元件,电感量的单位是享利(H)。常用单位有毫享(mH)和微享(μH)。 实际电感器由于线圈存在直流电阻,使电感器消耗一定的能量,这种能量损耗称为电感器的电阻损耗,此时电感器的等效电路如下图所示。其中R的下标P表示并联;S表示

串联;L表示电感的等效电阻。 实际电感器还存在分布电容,当电感器工作在低频时,分布电容可忽略。但工作在高频时就必须考虑其影响,高频时电感器的等效电路如下图所示。

详细解析电源滤波电容的选取与计算

电感的阻抗与频率成正比,电容的阻抗与频率成反比.所以,电感可以阻扼高频通过,电容可以阻扼低频通过.二者适当组合,就可过滤各种频率信号.如在整流电路中,将电容并在负载上或将电感串联在负载上,可滤去交流纹波.。电容滤波属电压滤波,是直接储存脉动电压来平滑输出电压,输出电压高,接近交流电压峰值;适用于小电流,电流越小滤波效果越好。电感滤波属电流滤波,是靠通过电流产生电磁感应来平滑输出电流,输出电压低,低于交流电压有效值;适用于大电流,电流越大滤波效果越好。电容和电感的很多特性是恰恰相反的。 一般情况下,电解电容的作用是过滤掉电流中的低频信号,但即使是低频信号,其频率也分为了好几个数量级。因此为了适合在不同频率下使用,电解电容也分为高频电容和低频电容(这里的高频是相对而言)。 低频滤波电容主要用于市电滤波或变压器整流后的滤波,其工作频率与市电一致为50Hz;而高频滤波电容主要工作在开关电源整流后的滤波,其工作频率为几千Hz到几万Hz。当我们将低频滤波电容用于高频电路时,由于低频滤波电容高频特性不好,它在高频充放电时内阻较大,等效电感较高。因此在使用中会因电解液的频繁极化而产生较大的热量。而较高的温度将使电容内部的电解液气化,电容内压力升高,最终导致电容的鼓包和爆裂。 电源滤波电容的大小,平时做设计,前级用4.7u,用于滤低频,二级用0.1u,用于滤高频,4.7uF的电容作用是减小输出脉动和低频干扰,0.1uF的电容应该是减小由于负载电流瞬时变化引起的高频干扰。一般前面那个越大越好,两个电容值相差大概100倍左右。电源滤波,开关电源,要看你的ESR(电容的等效串联电阻)有多大,而高频电容的选择最好在其自谐振频率上。大电容是防止浪涌,机理就好比大水库防洪能力更强一样;小电容滤高频干扰,任何器件都可以等效成一个电阻、电感、电容的串并联电路,也就有了自谐振,只有在这个自谐振频率上,等效电阻最小,所以滤波最好! 电容的等效模型为一电感L,一电阻R和电容C的串联, 电感L为电容引线所至,电阻R代表电容的有功功率损耗,电容C. 因而可等效为串联LC回路求其谐振频率,串联谐振的条件为WL=1/WC,W=2*PI*f,从而得到此式子f=1/(2pi*LC).,串联LC回路中心频率处电抗最小表现为纯电阻,所以中心频率处起到滤波效果.引线电感的大小因其粗细长短而不同,接地电容的电感一般是1MM为10nH左右,取决于需要接地的频率。 采用电容滤波设计需要考虑参数: ESR ESL 耐压值 谐振频率

电容在各种常见电路中作用汇总

电容在各种常见电路中作用汇总 (1)电压源正负端接了一个电容(与电路并联),用于整流电路时,具有很好的滤波作用,当电压交变时,由于电容的充电作用,两端的电压不能突变,就保证了电压的平稳。 当用于电池电源时,具有交流通路的作用,这样就等于把电池的交流信号短路,避免了由于电池电压下降,电池内阻变大,电路产生寄生震荡。 (2)比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别? 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! (3)基本放大电路中的两个耦合电容,电容+极和直流+极相接,起到通交隔直的作用,接反的话会怎么样,会不会也起到通交隔直的作用,为什么要那接呀! 接反的话电解电容会漏电,改变了电路的直流工作点,使放大电路异常或不能工作 (4)阻容耦合放大电路中,电容的作用是什么?? 隔离直流信号,使得相邻放大电路的静态工作点相互独立,互不影响。 (5)模拟电路放大器不用耦合电容行么,照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容,解释是通交流阻直流,将前一级输出变成下一级输入,使前后级不影响,前一级是交流电,后一级也是交流电,怎么会相互影响啊,我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电,但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直,则变压器的线圈会把三极管的直流偏置给旁路掉(因为电感是通直流的) (6)基本放大电路耦合电容,其中耦合电容可以用无极性的吗 在基本放大电路中,耦合电容要视频率而定,当频率较高时,需用无极电容,特点是比较稳定,耐压可以做得比较高,体积相对小,但容量做不大。其最大的用途是可以通过交流电,隔断直流电,广泛用于高频交流通路、旁路、谐振等电路。(简单理解为高频通路) 当频率较低时,无极电容因为容量较低,容抗相对增大,就要用有极性的电解电容了,由于其内部加有电解液,可以把容量做得很大,让低频交流电通过,隔断直流电。但由于内部两极中间是有机介质的,所以耐压受限,多用于低频交流通路、滤波、退耦、旁路等电路。(简单理解为低频通路) (7)请电路高手告知耦合电容起什么作用 在放大电路中,利用耦合电容通交隔直的作用,使高频交流信号可以顺利通过电路,被一级一级地放大,而直流量被阻断在每一级的内部. (8)请问用电池供电的电路中,电容为什么会充放电,起到延时的作用?

电阻、电感和电容的等效电路

2. 电阻、电感和电容的等效电路   实际的电阻、电感和电容元件,不可能是理想的,存在着寄生电容、寄生电感和损耗。下图是考虑了各种因素后,实际电阻R、电感L、电容C元件的等效电路   图2-17 电阻R、电感L、电容C元件的等效电路 (1) 电阻   同一个电阻元件在通以直流和交流电时测得的电阻值是不相同的。在高频交流下,须考虑电阻元件的引线电感L0和分布电容C0的影响,其等效电路如图2-17(a)所示,图中R为理想电阻。由图可知此元件在频率f 下的等效阻抗为 (2-53) 上式中ω=2πf, Re和Xe分别为等效电阻分量和电抗分量,且 (2-54) 从上式可知Re除与f有关外,还与L0、C0有关。这表明当L0、C0不可忽略时,在交流下测此电阻元件的电阻值,得到的将是Re而非R值。(2) 电感   电感元件除电感L外,也总是有损耗电阻RL和分布电容CL。一般情况下RL和CL的影响很小。电感元件接于直流并达到稳态时,可视为电阻;若接于低频交流电路则可视为理想电感L和损耗电阻RL的串联;在高频时其等效电路如图2-17(b)所示。比较图2-17(a)和图2-17(b)可知二者实际上是相同的,电感元件的高频等效阻抗可参照式(2-53)来确定,

(2-55) 式中 Re和Le分别为电感元件的等效电阻和等效电感。 从上式知当CL甚小时或RL、CL和ω都不大时,Le才会等于L或接近等于L。   (3) 电容   在交流下电容元件总有一定介质损耗,此外其引线也有一定电阻Rn和分布电感Ln,因此电容元件等效电路如图2-17(c)所示。图中C是元件的固有电容,Rc是介质损耗的等效电阻。等效阻抗为 (2-56) 式中Re和Ce分别为电容元件的等效电阻和等效电容,由于一般介质损耗甚小可忽略(即Rc→∞),Ce可表示为 (2-57) 。 从上述讨论中可以看出,在交流下测量R、L、C,实际所测的都是等效值Re、Le、Ce;由于电阻、电容和电感的实际阻抗随环境以及工作频率的变化而变,因此,在阻抗测量中应尽量按实际工作条件(尤其是工作频率)进行,否则,测得的结果将会有很大的误差,甚至是错误的结果。

PCB制版中电容的选择技巧

PCB制版中电容的选择技巧 印制板中有接触器、继电器、按钮等元件时.操作它们时均会产生较大火花放电,必须采用RC吸收电路来吸收放电电流。一般R取1~2kΩ,C取2.2~4.7μF,一般的10PF左右的电容用来滤除高频的干扰信号,0.1UF左右的用来滤除低频的纹波干扰,还 可以起到稳压的作用。 滤波电容具体选择什么容值要取决于你PCB上主要的工作频率和可能对系统造成影响的谐波频率,可以查一下相关厂商的电容资料或者参考厂商提供的资料库软件,根据具体的需要选择。至于个数就不一定了,看你的具体需要了,多加一两个也挺好的,暂时没用的可以先不贴,根据实际的调试情况再选择容值。如果你PCB上主要工作频率比较低的话,加两个电容就可以了,一个虑除纹波,一个虑除高频信号。如果会出现比较大的瞬时电流,建议再加一个比较大的钽电容。 其实滤波应该也包含两个方面,也就是各位所说的大容值和小容值的,就是去耦和旁路。原理我就不说了,实用点的,一般数字电路去耦0.1uF即可,用于10M 以下;20M以上用1到10个uF,去除高频噪声好些,大概按C=1/f。旁路一般就比较的小了,一般根据谐振频率一般为0.1或0.01uF。

说到电容,各种各样的叫法就会让人头晕目眩,旁路电容,去耦电容,滤波电容等等,其实无论如何称呼,它的原理都是一样的,即利用对交流信号呈现低阻抗的特性,这一点可以通过电容的等效阻抗公式看出来:Xcap=1/2лfC,工作频率越高,电容值越大则电容的阻抗越小.。在电路中,如果电容起的主要作用是给交流信号提供低阻抗的通路,就称为旁路电容;如果主要是为了增加电源和地的交流耦合,减少交流信号对电源的影响,就可以称为去耦电容;如果用于滤波电路中,那么又可以称为滤波电容;除此以外,对于直流电压,电容器还可作为电路储能,利用冲放电起到电池的作用。而实际情况中,往往电容的作用是多方面的,我们大可不必花太多的心思考虑如何定义。本文里,我们统一把这些应用于高速PCB设计中的电容都称为旁路电容. 电容的本质是通交流,隔直流,理论上说电源滤波用电容越大越好。 但由于引线和PCB布线原因,实际上电容是电感和电容的并联电路,(还有电容本身的电阻,有时也不可忽略) 这就引入了谐振频率的概念:ω=1/(LC)1/2 在谐振频率以下电容呈容性,谐振频率以上电容呈感性。因而一般大电容滤低频波,小电容滤高频波。 这也能解释为什么同样容值的STM封装的电容滤波频率比DIP封装更高。 至于到底用多大的电容,这是一个参考

电容在电源中的作用详解

不要轻视小小电容哦。他的作用很大,你看有没有用过他的电子产品不。。什么地方都有如果用得不好,死得难看的,所以首先介绍电容的作用 作为无源元件之一的电容,其作用不外乎以下几种: 1、应用于电源电路,实现旁路、去藕、滤波和储能方面电容的作用,下面分类详述之: 1)滤波 滤波是电容的作用中很重要的一部分。几乎所有的电源电路中都会用到。从理论上(即假设电容为纯电容)说,电容越大,阻抗越小,通过的频率也越高。但实际上超过1uF的电容大多为电解电容,有很大的电感成份,所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容,这时大电容通低频,小电容通高频。电容的作用就是通高阻低,通高频阻低频。电容越大低频越容易通过,电容越大高频越容易通过。具体用在滤波中,大电容(1000uF)滤低频,小电容(20pF)滤高频。 曾有网友将滤波电容比作“水塘”。由于电容的两端电压不会突变,由此可知,信号频率越高则衰减越大,可很形象的说电容像个水塘,不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化,频率越高,峰值电流就越大,从而缓冲了电压。滤波就是充电,放电的过程。 2)旁路 旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放电。为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。 3)去藕 去藕,又称解藕。从电路来说,总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号的跳变,在上升沿比较陡峭的时候,电流比较大,这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情况来说实际上就是一种噪声,会影响前级的正常工作。这就是耦合。去藕电容就是起到一个电池的作用,满足驱动电路电流的变化,避免相互间的耦合干扰。将旁路电容和去藕电容结合起来将更容易理解。旁路电容实际也是去藕合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小,根据谐振频率一般是0.1u,0.01u等,而去耦合电容一般比较大,是10uF或者更大,依据电路中分布参数,以及驱动电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象,而去耦是把输出信号的干扰作为滤除对象,防止干扰信号返回电源。这应该是他们的本质区别。 4)储能 储能型电容器通过整流器收集电荷,并将存储的能量通过变换器引线传送至电源的输出

电容、电阻、电感作用及滤波电路的简单分析

(一)电容: 1.一般是过滤作用,比如比如电解电容可以过滤低频,陶瓷电容可过滤高频。,原理就是电容的通交隔直特性,电容对交流信号通路,信号频率越高,阻抗越小,电容容量越大,阻抗越小,而对直流信号断路。比如直流电源正负极接一个电容,对交流信号来说相当于短路,于是波动信号就会通过这个电容而消耗掉,于是电压就更稳定,同理,如果在数字地接一电容,那么波动信号就会通过它与地短接,流入地端,而不流入下一级电路。 2.由于正常情况下,并联补偿电容是带电的,并用来补偿线路中的无功功率,提高功率因数,减少电的浪费。当设备或者线路需要维修时,虽然电线或者设备已经断电了,但是这时候的补偿电容由于是两端还有一定的电压,如果这时候人一旦碰到电容或者和电容相连的线路时,人就会有触电危险。但是如果我们在断电后,利用接地线把存储在补偿电容两端的电经过地线直接引入大地,这样使得电容不带电,从而保证维修人员的安全。 3.电容会充电放电的,接地也可以是放电过程,使电容器保持在一端了零电位。从而使电容容量达到最优。 4.耦合电容,又称电场耦合或静电耦合。耦合电容器是使得强电和弱电两个系统通过电容器耦合并隔离,提供高频信号通路,阻止工频电流进入弱电系统,保证人身安全。 电容耦合的作用是将交流信号从前一级传到下一级。耦合的方法还有直接耦合和变压器耦合的方法。直接耦合效率最高,信号又不失真,但是,前后两级工作点的调整比较复杂,相互牵连。为了使后一级的工作点不受前一级的影响,就需要在直流方面把前一级和后一级分开,同时,又能使交流信号从前一级顺利的传递到后一级,同时能完成这一任务的方法就是采用电容传输或者变压器传输来实现。他们都能传递交流信号和隔断直流,使前后级的工作点互不牵连。但不同的是,用电容传输时,信号的相位要延迟一些,用变压器传输时,信号的高频成分要损失一些。一般情况下,小信号传输时,常用电容作为耦合元件,大信号或者强信号传输时,常用变压器作为耦合元件。 5.电容能抑制器件两端电压变化率,起缓冲作用。同理电感抑制器件两端电流变化率,如整流电路中电感使导通角增大,续流二极管使输出电压平均值增大。 (二)电阻: 上拉电阻、下拉电阻的作用 所谓上,就是指高电平;所谓下,是指低电平。上拉,就是通过一个电阻将信号接电源,一般用于时钟信号数据信号等。下拉,就是通过一个电阻将信号接地,一般用于保护信号。这是根据电路需要设计的,主要目的是为了防止干扰,增加电路的稳定性。一般就是刚上电的时候,端口电压不稳定,为了让他稳定为高或低,就会用到上拉或下拉电阻。有些芯片内部集成了上拉电阻,所以外部就不用上拉电阻了。但是有一些开漏的,外部必须加上拉电阻。假如没有上拉,时钟和数据信号容易出错,毕竟,CPU的功率有限,带很多BUS线的时候,提供高电平信号有些吃力。而一旦这些信号被负载或者干扰拉下到某个电压下,CPU无法正确地接收信息和发出指令,只能不断地复位重启。 假如没有下拉,保护电路极易受到外界干扰,使CPU误以为被保护对象出问题而采取保护动作,导致误保护。 1.TTL驱动CMOS时,如果TTL输出最低高电平低于CMOS最低高电平时,提高输出高电平 2 .OC门必须加上拉,提高电平值

电容在电路的作用

电容在电路中的各种作用 A、电压源正负端接了一个电容(与电路并联),用于整流电路时,具有很好的滤波作用,当电压交变时,由于电容的充电作用,两端的电压不能突变,就保证了电压的平稳。 当用于电池电源时,具有交流通路的作用,这样就等于把电池的交流信号短路,避免了由于电池电压下降,电池内阻变大,电路产生寄生震荡。 B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别? 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! C、基本放大电路中的两个耦合电容,电容+极和直流+极相接,起到通交隔直的作用,接反的话会怎么样,会不会也起到通交隔直的作用,为什么要那接呀! 接反的话电解电容会漏电,改变了电路的直流工作点,使放大电路异常或不能工作 D、阻容耦合放大电路中,电容的作用是什么?? 隔离直流信号,使得相邻放大电路的静态工作点相互独立,互不影响。 E、模拟电路放大器不用耦合电容行么,照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容,解释是通交流阻直流,将前一级输出变成下一级输入,使前后级不影响,前一级是交流电,后一级也是交流电,怎么会相互影响啊,我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电,但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直,则变压器的线圈会把三极管的直流偏置给旁路掉(因为电感是通直流的) F、基本放大电路耦合电容,其中耦合电容可以用无极性的吗 在基本放大电路中,耦合电容要视频率而定,当频率较高时,需用无极电容,特点是比较稳定,耐压可以做得比较高,体积相对小,但容量做不大。其最大的用途是可以通过交流电,隔断直流电,广泛用于高频交流通路、旁路、谐振等电路。(简单理解为高频通路)当频率较低时,无极电容因为容量较低,容抗相对增大,就要用有极性的电解电容了,由于其内部加有电解液,可以把容量做得很大,让低频交流电通过,隔断直流电。但由于内部两极中间是有机介质的,所以耐压受限,多用于低频交流通路、滤波、退耦、旁路等电路。(简单理解为低频通路) G、请电路高手告知耦合电容起什么作用 在放大电路中,利用耦合电容通交隔直的作用,使高频交流信号可以顺利通过电路,被一级一级地放大,而直流量被阻断在每一级的内部. H、请问用电池供电的电路中,电容为什么会充放电,起到延时的作用?高手指点谢谢. 电容是聚集电荷的,你可把它想象成个水杯,充放电就是充放水。在充电过程中,电压是慢慢的上升的,放电反之。你只需检测电容两端电压就能实现延时。如充电,开始时,电容两端电压为零,随着充电时间延长,电压逐渐上升到你设定的电压就能控制电路的开关。当然,也可反过来利用放电。延时时间与电容容量、电容漏电,充电电阻,及电压有关,有时还要把负载电阻考虑进去。 I、阻容耦合,是利用电容的通交隔直特性,防止前、后级之间的直流成分引起串扰,造成工作点的不稳定。

电感电容电阻滤波电路

电感电容电阻滤波电路 在电路中,当电流流过导体时,会产生电磁场,电磁场的大小除以电流的大小就是电感,电感的定义是L=phi/i, 单位是韦伯。 电感只能对非稳恒电流起作用,它的特点两端电压正比于通过他的电流的瞬时变化率(导数),比例系数就是它的“自感” 。 电感起作用的原因是它在通过非稳恒电流时产生变化的磁场,而这个磁场又会反过来影响电流,所以,这么说来,任何一个导体,只要它通过非稳恒电流,就会产生变化的磁场,就会反过来影响电流,所以任何导体都会有自感现象产生。 电阻-电容组合起低通滤波作用,这时输入端是两个元件两端,输出端是电容两端,对于后级电路来说,低、高频信号可以过去,但高频信号被电容短路了。(电容通高频信号,阻低频信号,通交流信号,阻直流信号,对于高频信号,电容现在相当与一根导线,所以将高频信号短路了) 对于电容-电阻组合则起高通滤波作用,这时输入端是两个元件两端,输出端是电阻两端,对于后级电路来说,低频信号由于电容存在,过不去,到不了后级电路(电容通高频信号,阻低频信号,通交流信号,阻直流信号),而高频信号却可以通过,所以为高通滤波。 如上图所示为10MHz低通滤波电路。该电路利用带宽高达100MHz的高速电流反馈运算放大器OPA603组成二阶巴特沃斯低通滤波器。转折频率为f0=1/2πRC,按图中所示参数,f0=10MHz,电路增益为1.6。 如上图所示为有源高通滤波电路。该电路的截止频率fc=100Hz。电路中,R1与R2之比和C1与C2之比可以是各种值。该电路采用R1=R2和C1=2C2。采用C1=C2和R1=2R2也可以。

滤波电路分类详解 整流电路的输出电压不是纯粹的直流,从示波器观察整流电路的输出,与直流相差很大,波形中含有较大的脉动成分,称为纹波。为获得比较理想的直流电压,需要利用具有储能作用的电抗性元件(如电容、电感)组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。 常用的滤波电路有无源滤波和有源滤波两大类。无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。有源滤波的主要形式是有源RC滤波,也被称作电子滤波器。直流电中的脉动成分的大小用脉动系数来表示,此值越大,则滤波器的滤波效果越差。 脉动系数(S)=输出电压交流分量的基波最大值/输出电压的直流分量。 半波整流输出电压的脉动系数为S=1.57,全波整流和桥式整流的输出电压的脉动系数S≈O.67。对于全波和桥式整流电路采用C型滤波电路后,其脉动系数S=1/(4(RLC/T-1)。(T为整流输出的直流脉动电压的周期。) 电阻滤波电路 RC-π型滤波电路,实质上是在电容滤波的基础上再加一级RC滤波电路组成的。如图1(B)RC滤波电路。若用S表示C1两端电压的脉动系数,则输出电压两端的脉动系数 S=(1/ωC2R)S。 由分析可知,电阻R的作用是将残余的纹波电压降落在电阻两端,最后由C2再旁路掉。在ω值一定的情况下,R愈大,C2愈大,则脉动系数愈小,也就是滤波效果就越好。而R 值增大时,电阻上的直流压降会增大,这样就增大了直流电源的内部损耗;若增大C2的电容量,又会增大电容器的体积和重量,实现起来也不现实。这种电路一般用于负载电流比较小的场合. 电感滤波电路 根据电抗性元件对交、直流阻抗的不同,由电容C及电感L所组成的滤波电路的基本形式如图1所示。因为电容器C对直流开路,对交流阻抗小,所以C并联在负载两端。电感器L对直流阻抗小,对交流阻抗大,因此L应与负载串联。 (A)电容滤波(B)C-R-C或RC-π型电阻滤波脉动系数S=(1/ωC2R')S' (C)L-C电感滤波(D)π型滤波或叫C-L-C滤波

纯电阻电感电容电路

课题4-2纯电阻电路 课型 新课 授课班级授课时数 1 教学目标 1.掌握纯电阻电路中电流与电压的数量关系及相位关系; 2.理解纯电阻电路的功率; 3.会分析纯电阻电路的电流与电压的关系; 4.会分析计算纯电阻电路的相关物理量。 教学重点1.纯电阻电路的电压、电流的大小和相位关系。2.纯电阻电路瞬时功率、有功功率、无功功率的计算。 教学难点 纯电阻电路瞬时功率、有功功率、无功功率的计算。 教学后记 1.提出问题,引导学生思考电方面知识,引起兴趣。 2.结合前面学过的知识,让学生自主探究,让他们由“机械接受”向“主动探究”发展,从而落实了新课程理念:突出以学生为主体,让学生在活动中发展。 3.总结结论,引导学生自己得出结论,养成良好的自主学习能力。

引入 新课 【复习提问】 1、正弦交流电的三要素是什么? 2、正弦交流电有哪些方法表示? 【课题引入】: 我们在是日常生活中用到的白炽灯、电炉、电烙铁等都属于电阻性负载,它们与交流电源联接组成纯电阻电路,那么它们在交流电路中工作时,电压和电流间的 关系是否也符合欧姆定律呢?纯电阻电路的定义只有交流电源和纯电阻元件组成 的电路叫做纯电阻电路。 第一节纯电阻电路 一、电路 1.纯电阻电路:交流电路中若只有电阻,这种电路叫纯电阻电路。 如含有白炽灯、电炉、电烙铁等的电路。 2.电阻元件对交流电的阻碍作用,单位Ω 二、电流与电压间的关系 1.大小关系 电阻与电压、电流的瞬时值之间的关系服从欧姆定律。设在纯电阻电路中,加在电阻R上的交流电压u = U m sin ω t,则通过电阻R的电流的瞬时值为: i = R u = R t Uω sin m = I m sin ω t I m = R U m I = 2 m I = R U 2 m= R U I = R U :纯电阻电路中欧姆定律的表达式,式中:U、I为交流电路中电压、电流的有效值。 这说明,正弦交流电压和电流的最大值、有效值之间也满足欧姆定律。 2.相位关系 (1)在纯电阻电路中,电压、电流同相。 (2)表示:电阻的两端电压u 与通过它的电流i 同相,其波形图和相量图如图1所示。

电容及电感在电路中的作用小结

电容的作用: 电源滤波时,采用大小电容相并联的电路,104即0.1uF L、运放的多级交流放大电路如何选用电容耦合? 其实很间单,一般瓷片电容就可搞定。要效果好的话可选用钽电容。按照你输入信号的频率范围高频的可选用103,104容值的电容,对于较低频率的交流信号可选用22uF左右的电解电容。 T、旁路电容和滤波电容,去耦电容分别怎么用?,可以举一些实例说明 答:这三种叫法的电容,其实都是滤波的,只是应用在不同的电路中,叫法和用法不一样。 滤波电容,这是我们通常用在电源整流以后的电容,它是把整流电路交流整流成脉动直流,通过充放电加以平滑的电容,这种电容一般都是电解电容,而且容量较大,在微法级。 旁路电容,是把输入信号中的高频成份加以滤除,主要是用于滤除高频杂波的,通常用瓷质电容、涤纶电容,容量较小,在皮法级。 去耦电容,是把输出信号的干扰作为滤除对象,去耦电容相当于电池,利用其充放电,使得放大后的信号不会因电流的突变而受干扰。它的容量根据信号的频率、抑制波纹程度而定。 电容在电路中各种作用汇总 A、电压源正负端接了一个电容(与电路并联),用于整流电路时,具有很好的滤波作用,当电压交变时,由于电容的充电作用,两端的电压不能突变,就保证了电压的平稳。 当用于电池电源时,具有交流通路的作用,这样就等于把电池的交流信号短路,避免了由于电池电压下降,电池内阻变大,电路产生寄生震荡。 B、比如说什么样的电路中串或者并个电容可以达到耦合的作用,不放电容和放电容有什么区别? 在交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作!利用电容的通交隔直特性既解决了级间交流的藕合,又隔绝了级间偏值通混,一举两得! C、基本放大电路中的两个耦合电容,电容+极和直流+极相接,起到通交隔直的作用,接反的话会怎么样,会不会也起到通交隔直的作用,为什么要那接呀! 接反的话电解电容会漏电,改变了电路的直流工作点,使放大电路异常或不能工作 D、阻容耦合放大电路中,电容的作用是什么?? 隔离直流信号,使得相邻放大电路的静态工作点相互独立,互不影响。 E、模拟电路放大器不用耦合电容行么,照样可以放大啊? 书上放大器在变压器副线圈和三极管之间加个耦合电容,解释是通交流阻直流,将前一级输出变成下一级输入,使前后级不影响,前一级是交流电,后一级也是交流电,怎么会相互影响啊,我实在想不通加个电容不是多此一举啊 你犯了个错误。前一级确实是交流电,但后一级是交流叠加直流。三极管是需要直流偏置的。如果没有电容隔直,则变压器的线圈会把三极管的直流偏置给旁路掉(因为电感是通直流的)F、基本放大电路耦合电容,其中耦合电容可以用无极性的吗 在基本放大电路中,耦合电容要视频率而定,当频率较高时,需用无极电容,特点是比较稳定,耐压可以做得比较高,体积相对小,但容量做不大。其最大的用途是可以通过交流电,隔断直流电,广泛用于高频交流通路、旁路、谐振等电路。(简单理解为高频通路) 当频率较低时,无极电容因为容量较低,容抗相对增大,就要用有极性的电解电容了,由于其内部加有电解液,可以把容量做得很大,让低频交流电通过,隔断直流电。但由于内部两

电阻,电容,电感,二极管,三极管,在电路中的作用

电阻,电容,电感,二极管,三极管,在电路中的作用 电阻 定义:导体对电流的阻碍作用就叫导体的电阻。 电阻(Resistor)是所有电子电路中使用最多的元件。电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生热能。电阻在电路中通常起分压分流的作用,对信号来说,交流与直流信号都可以通过电阻。 电阻都有一定的阻值,它代表这个电阻对电流流动阻挡力的大小。电阻的单位是欧姆,用符号“Ω”表示。欧姆是这样定义的:当在一个电阻器的两端加上1伏特的电压时,如果在这个电阻器中有1安培的电流通过,则这个电阻器的阻值为1欧姆。出了欧姆外,电阻的单位还有千欧(KΩ,兆欧(MΩ)等。 电阻器的电气性能指标通常有标称阻值,误差与额定功率等。 它与其它元件一起构成一些功能电路,如RC电路等。 电阻是一个线性元件。说它是线性元件,是因为通过实验发现,在一定条件下,流经一个电阻的电流与电阻两端的电压成正比——即它是符合欧姆定律:I=U/R

常见的碳膜电阻或金属膜电阻器在温度恒定,且电压和电流值限制在额定条件之内时,可用线性电阻器来模拟。如果电压或电流值超过规定值,电阻器将因过热而不遵从欧姆定律,甚至还会被烧毁。线性电阻的工作电压与电流的关系如图1所示。电阻的种类很多,通常分为碳膜电阻,金属电阻,线绕电阻等:它又包含固定电阻与可变电阻,光敏电阻,压敏电阻,热敏电阻等。但不管电阻是什么种类,它都有一个基本的表示字母“R”。 电阻的单位用欧姆(Ω)表示。它包括?Ω(欧姆),KΩ(千欧),MΩ(兆欧)。其换算关系为: 1MΩ=1000KΩ ,1KΩ=1000Ω。 电阻的阻值标法通常有色环法,数字法。色环法在一般的的电阻上比较常见。由于手机电路中的电阻一般比较小,很少被标上阻值,即使有,一般也采用数字法,即: 101——表示100Ω的电阻;102——表示1KΩ的电阻;103——表示10KΩ的电阻;104——表示100KΩ的电阻;105——表示1MΩ的电阻;106——表示10MΩ的电阻。 如果一个电阻上标为223,则这个电阻为22KΩ。电阻在手机机板上一般的外观示意图如图5所示,其两端为银白色,中间大部分为黑色。
