空气制动机的工作原理空气制动机是一种用于大型车辆的制动系统，它利用空气压力来制动车辆，相比传统的摩擦制动系统，空气制动机具有更好的制动效果和更长的使用寿命。
那么，空气制动机是如何工作的呢？接下来，我们将详细介绍空气制动机的工作原理。
首先，空气制动机的工作原理基于气压的变化。
当司机踩下制动踏板时，制动阀会打开，允许压缩空气进入制动室。
这时，制动室内的空气压力会增加，使制动室内的活塞向外推动，从而推动制动鼓或制动盘，实现制动效果。
当司机释放制动踏板时，制动阀关闭，制动室内的空气压力会减小，活塞则会回到原来的位置，车辆恢复行驶状态。
其次，空气制动机的工作原理还涉及到制动系统的辅助部件。
在空气制动系统中，除了制动室和制动阀外，还包括压缩空气的发生器、空气储气罐、空气滤清器、压力表等辅助部件。
这些辅助部件的作用是保证制动系统的正常工作，例如发生器负责产生压缩空气，储气罐用于储存压缩空气，滤清器则可以过滤空气中的杂质，保证制动系统的清洁。
最后，空气制动机的工作原理还与制动力的调节有关。
在实际行驶中，司机需要根据路况和车速来调节制动力，以确保车辆安全制动。
空气制动机通过调节制动阀的开启程度和制动室内的空气压力来实现制动力的调节。
当需要更大的制动力时，制动阀会打开更大的通道，使制动室内的空气压力增加，从而增加制动力；反之，当需要减小制动力时，制动阀会关闭部分通道，减小制动室内的空气压力，实现减小制动力的效果。
综上所述，空气制动机的工作原理是基于气压的变化，通过制动阀、制动室和辅助部件的配合来实现车辆的制动。
同时，空气制动机还需要根据实际需要来调节制动力，以确保车辆安全制动。
希望通过本文的介绍，您对空气制动机的工作原理有了更深入的了解。

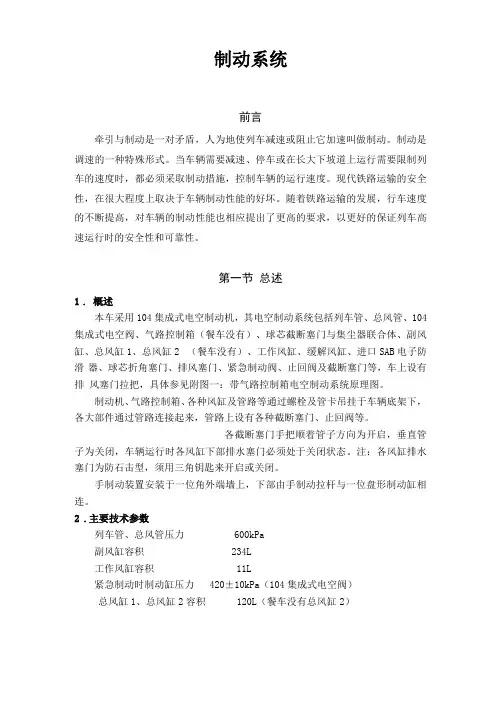

制动系统前言牵引与制动是一对矛盾，人为地使列车减速或阻止它加速叫做制动。
制动是调速的一种特殊形式。
当车辆需要减速、停车或在长大下坡道上运行需要限制列车的速度时，都必须采取制动措施，控制车辆的运行速度。
现代铁路运输的安全性，在很大程度上取决于车辆制动性能的好坏。
随着铁路运输的发展，行车速度的不断提高，对车辆的制动性能也相应提出了更高的要求，以更好的保证列车高速运行时的安全性和可靠性。
第一节总述1. 概述本车采用104集成式电空制动机，其电空制动系统包括列车管、总风管、104 集成式电空阀、气路控制箱（餐车没有）、球芯截断塞门与集尘器联合体、副风缸、总风缸1、总风缸2 （餐车没有）、工作风缸、缓解风缸、进口SAB电子防滑器、球芯折角塞门、排风塞门、紧急制动阀、止回阀及截断塞门等，车上设有排风塞门拉把，具体参见附图一：带气路控制箱电空制动系统原理图。
制动机、气路控制箱、各种风缸及管路等通过螺栓及管卡吊挂于车辆底架下，各大部件通过管路连接起来，管路上设有各种截断塞门、止回阀等。
各截断塞门手把顺着管子方向为开启，垂直管子为关闭，车辆运行时各风缸下部排水塞门必须处于关闭状态。
注：各风缸排水塞门为防石击型，须用三角钥匙来开启或关闭。
手制动装置安装于一位角外端墙上，下部由手制动拉杆与一位盘形制动缸相连。
2.主要技术参数列车管、总风管压力600kPa副风缸容积234L工作风缸容积11L紧急制动时制动缸压力420±10kPa（104集成式电空阀）总风缸1、总风缸2容积120L（餐车没有总风缸2）缓解风缸容积40L3.主要特点① 列车纵向管路采用整体管排上车，使得车下管路布置整齐有序，固定牢靠，安装方便，为实现纵向管路车下组装、整体吊装提供了有利的条件。
②生活用风（塞拉门和集便器）与空簧用风采用两路独立的辅助供风系统，互不影响，提高了供风质量。
③采用104集成式电空制动机，增设了防护罩，能更有效地防水、防尘，便于维护和检修，并提高了车辆高速运行时的防石击能力。
空气制动机名词解释1.引言1.1 概述空气制动机是一种常见于汽车和火车等运输工具上的重要装置，用于帮助控制车辆的速度和制动效果。
它通过利用空气压缩机产生的压缩空气来产生制动力，从而减缓或停止车辆的运动。
在车辆行驶过程中，制动系统的作用至关重要。
空气制动机作为其中的一部分，起着重要的制动和安全保障作用。
它不仅能够帮助车辆在需要减速或停车的时候提供足够的制动力，还能在紧急情况下快速响应，保证车辆的安全性。
空气制动机的工作原理基于压缩空气的特性。
当驾驶员踩下制动踏板时，制动系统会将压缩空气释放到制动器中，产生制动力。
这种制动力会使车轮减速甚至停止转动，从而减少车辆的速度。
除了在普通道路上的常规制动情况下使用，空气制动机在重型卡车、大型客车和列车等交通工具中也得到广泛应用。
其强大的制动能力和稳定性使其特别适用于大型车辆和运输工具，能够有效地降低车辆的速度，提供更高的制动安全性。
随着科技的不断进步，空气制动机也在不断发展和改进。
现代空气制动机不仅具备更高制动力、更快响应速度的特点，还增加了智能控制和自动调节功能，提高了制动的安全性和可靠性。
总之，空气制动机作为制动系统中重要的组成部分，在车辆行驶和制动过程中起着至关重要的作用。
随着技术的进步和创新，空气制动机将继续发展，为车辆的制动安全做出更大的贡献。
在未来，我们可以期待空气制动机的进一步改进和应用，为人们的出行提供更加安全和舒适的体验。
1.2文章结构文章结构部分的内容可以包括以下信息：在本长文中，将从引言、正文和结论三个部分来探讨空气制动机的名词解释。
首先，在引言部分，将对整篇文章进行概述，介绍空气制动机的基本概念和作用，并说明本文的目的。
接下来，在正文部分，将分为两个小节来解释空气制动机的定义和原理。
在2.1节中将详细介绍空气制动机的定义，包括其作用、构造和使用场景等方面的内容。
在2.2节中将深入探讨空气制动机的原理，从空气压力控制、制动力传递等方面解释其工作原理，以及与其他制动系统的对比等内容。

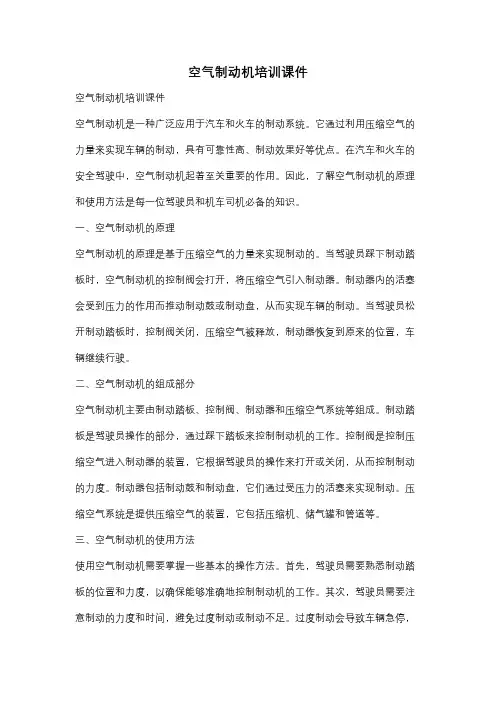

空气制动机培训课件空气制动机培训课件空气制动机是一种广泛应用于汽车和火车的制动系统。
它通过利用压缩空气的力量来实现车辆的制动，具有可靠性高、制动效果好等优点。
在汽车和火车的安全驾驶中，空气制动机起着至关重要的作用。
因此，了解空气制动机的原理和使用方法是每一位驾驶员和机车司机必备的知识。
一、空气制动机的原理空气制动机的原理是基于压缩空气的力量来实现制动的。
当驾驶员踩下制动踏板时，空气制动机的控制阀会打开，将压缩空气引入制动器。
制动器内的活塞会受到压力的作用而推动制动鼓或制动盘，从而实现车辆的制动。
当驾驶员松开制动踏板时，控制阀关闭，压缩空气被释放，制动器恢复到原来的位置，车辆继续行驶。
二、空气制动机的组成部分空气制动机主要由制动踏板、控制阀、制动器和压缩空气系统等组成。
制动踏板是驾驶员操作的部分，通过踩下踏板来控制制动机的工作。
控制阀是控制压缩空气进入制动器的装置，它根据驾驶员的操作来打开或关闭，从而控制制动的力度。
制动器包括制动鼓和制动盘，它们通过受压力的活塞来实现制动。
压缩空气系统是提供压缩空气的装置，它包括压缩机、储气罐和管道等。
三、空气制动机的使用方法使用空气制动机需要掌握一些基本的操作方法。
首先，驾驶员需要熟悉制动踏板的位置和力度，以确保能够准确地控制制动机的工作。
其次，驾驶员需要注意制动的力度和时间，避免过度制动或制动不足。
过度制动会导致车辆急停，可能造成车辆失控或人员受伤，而制动不足则会延长制动距离，增加事故的风险。
此外，驾驶员还应定期检查和维护空气制动机，确保其正常工作。
四、空气制动机的故障排除空气制动机在长时间使用或不当使用的情况下可能出现故障。
常见的故障包括制动失效、制动力度不均和制动器卡滞等。
当出现故障时，驾驶员应立即采取相应的措施。
例如，当制动失效时，驾驶员可以尝试用手刹来紧急制动；当制动力度不均时，驾驶员可以调整制动踏板的力度；当制动器卡滞时，驾驶员可以检查制动器是否有异物或损坏，并及时清理或更换。
空气刹车原理
空气刹车是一种常用于大型车辆或列车的制动系统，其原理是利用压缩空气的力量来实现制动。
空气刹车系统由多个关键组成部分组成，包括制动踏板、压缩机、气缸、制动鼓和制动片等。
当驾驶员踩下制动踏板时，制动踏板会通过连接杆和气缸相连。
接下来，气缸中的压缩空气会被释放，并通过压力将制动片压紧到制动鼓上。
制动鼓是车轮内部的一个圆形金属盘，而制动片则是一对摩擦材料制成的片状物。
当气缸释放空气进入制动鼓中时，制动片会与制动鼓产生摩擦力。
这种摩擦力的产生会使车轮受到制动，从而减速或停止车辆运动。
空气刹车的原理之一是利用气缸中压缩空气的释放来实现制动力的产生。
当气缸中的压缩空气被释放时，由于空气分子间的压力差异，空气分子将会向着压力较低的方向运动。
这种运动所产生的力量在制动鼓和制动片之间产生了摩擦力，从而实现了制动效果。
另外，空气刹车还有一个重要的原理是系统的可调性。
通过调整空气刹车系统中的气缸和制动片之间的间隙，以及控制释放压缩空气的量，可以有效地调节制动力的大小。
这就使得空气刹车系统适应不同速度的车辆，并确保制动过程的平稳性和安全性。
总而言之，空气刹车是一种利用压缩空气的原理来实现制动的
系统。
通过释放气缸中的压缩空气，产生摩擦力，从而实现制动效果。
其可调性使得空气刹车系统适用于各种车辆，确保行车的安全性和稳定性。
空气制动
1、空气制动系统的组成
空气制动系统由供气系统装置、基础制动装置（常见有闸瓦制动装置和盘形制动装置）、制动控制单元和防滑装置组成。
（1）供气系统装置。
供气系统装置的主要作用是产生一定压强的压缩空气，并将其储存在风缸中，供制动装置、车门控制装置（气动门）、车辆转向架的空气弹簧减振悬挂装置等使用。
供气系统装置主要由压缩机、空气干燥器、压力控制装置、管路等组成。
（2）制动控制单元。
制动控制单元是制动的核心部件，它的主要作用是接受计算机制动控制单元的指令，然后指示制动执行部件动作，完成制动。
（3）防滑装置。
防滑装置主要是当车轮与钢轨黏着不良时，对制动力进行控制的装置。
它用于防止车轮打滑，以免擦伤车轮踏面。
防滑装置包括4个防滑排风阀和4个轴端速度传感器。
2、基础制动装置
基础制动装置是空气制动装置的执行装置，是产生制动力的执行装置。
一般单元制动器都将制动缸传动机构、闸瓦间隙调整器以及悬挂装置连在一起，形成一个紧凑的装置。
我国地铁车辆采用德国克诺尔制动机厂生产的单元制动器的较多。
3、闸瓦
闸瓦是指制动时压紧在车轮踏面上产生制动作用的制动块。
闸瓦分为铸铁闸瓦和合成闸瓦。
铸铁闸瓦按含磷量的不同可分为中磷铸铁闸瓦和高磷铸铁闸瓦，
合成闸瓦是以树脂、石棉、石粉、硫酸钡等材料为主热压而成的。
合成闸瓦必须通过在其背部加钢背来增加抗压强度，合成闸瓦由钢背和摩擦体组成。
空气制动及附属装置基础知识1.自动空气制动机的基本作用原理:充风缓解、减压制动。
2.104型制动机主要是由制动软管、折角塞门、列车制动主管、制动支管、截断塞门、远心集尘器、104型分配阀、副风缸、工作风缸、制动缸等组成。
快速客车还由电空阀、单元制动缸、制动盘、电子防滑器、空重车调整阀、缓解风缸、总风管、制动缓解指示器等组成。
3.104型空气分配阀有主阀、紧急阀和中间体三部分组成。
4.104型分配阀具有充气缓解、常用制动、保压和紧急制动四个作用位置。
5. 104型电空制动机是在104型制动机的基础上增加了电磁阀安装座、保压电磁阀、制动电磁阀、缓解电磁阀、缓解风缸充气止回阀、保压管、缓解风缸、五芯电缆及电缆连接器等零部件。
6.由于使用中制动主管两端部分腐蚀较多，为了便于修换，在两端各安接250—300mm（装用密接钩车辆补助管长度为：300—360mm）长的补助管。
7.副风缸体的下方设有一个直径13mm的小螺丝孔，用于安装排风塞门。
8.F8分配阀具有以下特点：①采用三、二压力机构。
②采用直接作用方式。
③采用橡胶模板和柱塞结构。
④设有转换盖板。
转换盖板箭头向上时，为一次缓解。
9.F8型分配阀由主阀、辅助阀和中间体等三部分组成。
10.目前我国客车上的基础制动装置的形式主要有以下两种：双闸瓦式制动装置和盘型制动装置。
11.空气弹簧的优点①选择较低的空车刚度，可降低车辆的自振频率。
②利用其刚度的非线性特性，可使空重车的运行平稳性一致,可降低车辆振动幅度。
③与高度调整阀配合使用，可使车辆的高度不随车辆载重而变化。
④设置合理的节流阀，可代替二系垂向油压减振器的作用。
⑤利用其横向阻尼特性，可取消传统的摇动台。
⑥具有较好的吸收高频振动和噪音的能力。
12.空气弹簧系统组成由空气弹簧本体、高度调整阀、差压阀、滤尘器和附加气室等组成。
13.空气弹簧本体组成由上盖、胶囊、下座、节流阀、定位座、橡胶垫等组成，14.差压阀作用：装于转向架的两个空气弹簧附加气室之间。
