高速公路路面横向排水管技术交底

一、工程名称：（此处填写具体工程名称）二、施工单位：（此处填写具体施工单位名称）三、施工部位：（此处填写具体施工部位）四、交底日期：（此处填写具体交底日期）五、交底人：（此处填写具体交底人姓名及职务）六、接受人：（此处填写具体接受交底人员姓名及职务）七、交底内容：1. 工程概况（1）工程名称：__________（2）工程地点：__________（3）工程规模：__________（4）工程内容：横向排水管安装工程2. 施工工艺流程（1）测量放线：根据设计图纸和现场实际情况，进行测量放线，确保排水管道位置准确。

（2）沟槽开挖：按照设计要求，开挖排水管道沟槽，确保沟槽尺寸符合要求。

（3）管道安装：将排水管道按设计要求进行安装，确保管道连接牢固、平整。

（4）管道测试：对安装完成的排水管道进行闭水试验，确保管道无渗漏现象。

（5）沟槽回填：对排水管道沟槽进行回填，确保回填质量。

3. 安全技术要求（1）施工人员应佩戴安全帽、安全带、防滑鞋等个人防护用品。

（2）施工前，应对施工现场进行安全检查，确保无安全隐患。

（3）沟槽开挖过程中，应设置警示标志，防止人员误入。

（4）挖掘机、吊车等大型设备操作人员应持证上岗，严格遵守操作规程。

（5）排水管道安装过程中，应避免管道碰撞、损坏。

（6）管道测试过程中，应确保测试设备完好，操作人员熟练掌握测试方法。

（7）沟槽回填过程中，应分层回填，确保回填密实。

4. 特殊注意事项（1）在施工过程中，如遇地下管线、电缆等设施，应立即停止施工，并及时上报相关部门进行处理。

（2）施工过程中，如发现排水管道存在质量问题，应立即停止施工，并及时上报相关部门进行处理。

（3）施工过程中，如遇恶劣天气，应暂停施工，确保人员安全。

5. 应急措施（1）施工过程中，如发生人员伤亡事故，应立即停止施工，并立即上报相关部门。

（2）事故发生后，应立即启动应急预案，采取有效措施，防止事故扩大。

八、交底记录（此处填写接受交底人员签字确认）九、附件（如有，可在此处添加附件）交底人：（签名）接受人：（签名）日期：____年__月__日。

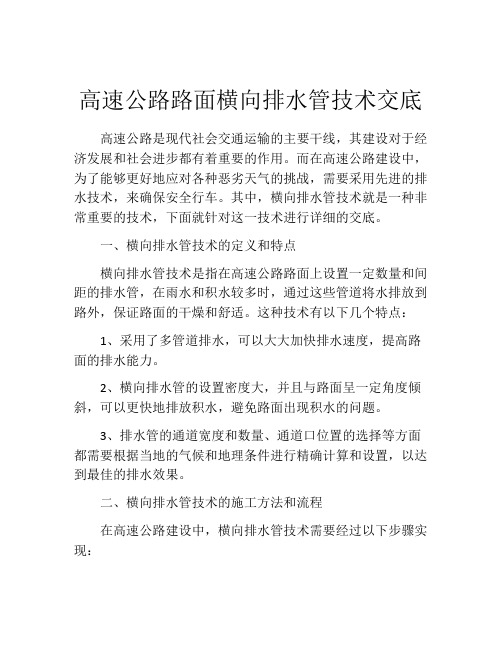

高速公路路面横向排水管技术交底高速公路是现代社会交通运输的主要干线，其建设对于经济发展和社会进步都有着重要的作用。

而在高速公路建设中，为了能够更好地应对各种恶劣天气的挑战，需要采用先进的排水技术，来确保安全行车。

其中，横向排水管技术就是一种非常重要的技术，下面就针对这一技术进行详细的交底。

一、横向排水管技术的定义和特点横向排水管技术是指在高速公路路面上设置一定数量和间距的排水管，在雨水和积水较多时，通过这些管道将水排放到路外，保证路面的干燥和舒适。

这种技术有以下几个特点：1、采用了多管道排水，可以大大加快排水速度，提高路面的排水能力。

2、横向排水管的设置密度大，并且与路面呈一定角度倾斜，可以更快地排放积水，避免路面出现积水的问题。

3、排水管的通道宽度和数量、通道口位置的选择等方面都需要根据当地的气候和地理条件进行精确计算和设置，以达到最佳的排水效果。

二、横向排水管技术的施工方法和流程在高速公路建设中，横向排水管技术需要经过以下步骤实现：1、选址和设计：首先需要在道路设计中针对当地的气候和地理条件进行仔细考虑，并确定合适的排水器的数量、间距等设计参数。

2、施工前准备：完成选址和设计后，需要将现场清理干净，并对施工所需的工具、材料等进行准备工作。

3、工具和材料准备：施工时需要用到的材料和工具主要有：排水器、钢筋、混凝土、套管、水泥等。

4、施工工序：施工主要分为以下几个步骤：确定排水器位置、挖掘沟槽、设置排水器、将排水器固定在地面和钢筋范围内灌入混凝土、连接套管进行喷浆、压缩混凝土等。

5、检验和验收：施工完成后，还需要进行严格的质量检验和验收，以保证工程的质量和安全性。

三、横向排水管技术的应用范围横向排水管技术主要适用于以下场景：1、在长时间降雨或暴雨时，为了能够及时排放积水，保证高速公路通行畅通，排水器可以为雨水和积水提供有效的排放通道。

2、在接近山区或其他狭窄丘陵区域时，为了避免降雨水迅速流入路面引起车流通行的困难，需要安装排水管。

2 测量负
责人
负责过轨管工程的测量工作
3 试验负
责人
负责过轨管工程的试验工作
4 质检工
程师
负责对整套工序监督检查及抽检
5 安全工
程师
负责施工安全工作
2、机械配置
序号机械名称单位数量备注
1 PC200挖掘机台 1
2 振捣棒台 1
3 水磨钻台 1
六、工艺流程及操作步骤

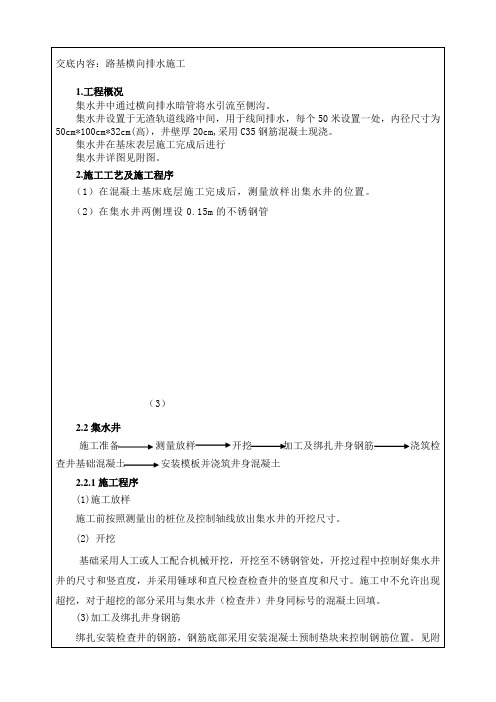

1、横向排水管
根据设计情况为1根外径150mm壁厚4mmPVC管，。

横向排水管埋设宽度示意图：
一端位于线路中心线靠左或靠右0.5米处，另一端位于边坡骨架排水槽处（路地段），侧沟沟沟壁（路堑段），呈4%的坡度向外排水。

㈠过轨管施工工艺流程图
测量放线
开挖
施工垫层
埋设排水管
回填混凝土
填筑级配碎
㈡施工步骤
⑴测量放线
由测量队准确定位出过轨管的位置，并在路基两侧打好木桩或钢筋桩，做好保护措施，防止因桩位移动造成施工偏差，桩位应位于路基过轨管开挖的左右侧，每处过轨管线应根据所给的4个点的位置进行开挖。

安全技术交底记录表皖交安表-18注：1.交底前根据人员名册打印序号、姓名栏；2.交底内容在选中处打√，具体交底内容必须以附件形式附后；横向排水管施工安全技术交底内容一、作业场所存在的危险因素横向排水管施工，涉及机械设备及车辆有挖掘机；施工期间存在的危险因素有设备带病作业、安全装置不灵、缺失、人员未接受教育、未持证上岗。

可能造成的伤害有机械伤害、物体打击。

二、危险岗位安全操作规程挖掘机安全操作规程1、挖掘机司机，应遵守一般安全技术操作规程的规定。

2、挖掘机在工作前，应做好下列准备工作：2.1、向施工人员了解施工条件和任务。

内容包括：填挖土的高度和深度、边坡及电线高度、地下电缆、各种管道、坑道、墓穴和各种障碍物的情况和位置。

挖掘机进入现场后，司机应遵守施工现场的有关安全规则。

2.2、挖掘机在多石土壤或冻土地带工作时，应先进行爆破再进行挖掘。

2.3、按照日常例行保养项目，对挖掘机进行检查、保养、调整、紧固。

2.4、检查燃料、润滑油、冷却水是否充足，不足时应予添加。

在添加燃油时严禁吸烟及接近明火，以免引起火灾。

2.5、检查电线路绝缘和各开关触点是否良好。

2.6、检查液压系统各管路及操作阀、工作油缸、油泵等，是否有泄漏，动作是否异常。

2.7、检查钢丝绳及固定钢丝绳的卡子是否牢固可靠。

2.8、将主离合器操纵杆放在“空档”位置上，起动发动机（若是手摇起动要注意摇把反击伤人；若系手拉绳起动，不可将拉绳缠在手上）。

检查各仪表、传动机构、工作装置、制动机构是否正常，确认无误后，方可开始工作。

2.9、发动机起动后，严禁有人站在铲斗内、臂杆上、履带和机棚上。

3、挖掘机在工作中，应注意下列安全事项：3.1、挖掘机工作时，应停放在坚实、平坦的地面上。

轮胎式挖掘机应把支腿顶好。

3.2、挖掘机工作时应当处于水平位置，并将走行机构刹住。

若地面泥泞、松软和有沉陷危险时，应用枕木或木板、垫妥。

3.3、铲斗挖掘时每次吃土不宜过深，提斗不要过猛，以免损坏机械或造成倾覆事故。

横向排水管技术交底一、施工准备1、原材料横向排水沟采用外径90mmuPVC管，其质量符合要求。

各种砂石料规格、质量符合要求。

2、测量放样施工前必须通过项目部测量人员进行中桩放样后才能进行开挖，开挖自检合格后报项目部技术员会同监理工程师检验合格后方可进行下一道工序，未经监理工程师检验擅自施工的必须返工处理，后果自负。

3、施工配合比我项目部试验室已做好C20混凝土配合比，已上报批复，按照试验人员提供的配合比进行混凝土施工。

4、人员配备（附横向排水管施工人员安排附件一）5、机械安排（附机械设备情况一览表附件三）二、施工工艺1、施工流程（附施工工艺流程图附件二）2、施工工艺1) 开挖根据测量放样的位置，将土基挖成20x20cm的槽,长度等同路基半幅宽。

将挖出的土清理出路基。

2)铺设a、开挖好沟槽后，按试验室给定的配合比，场外集中拌和C20混凝土，运至现场，铺筑5cm垫层混凝土，再铺uPVC管。

管道在沟槽内应平直，管节两端口严密封堵，以防杂物进入。

b、然后现浇C20混凝土填满沟槽，人工振捣密实，养生至C20混凝土具有一定的强度后再铺筑底基层，以免排水管被碾压损坏。

3)施工中应注意的问题a、横向排水管采用外径90mm的uPVC管，间距50米左右两侧交错布置。

在桥头、明涵处，中分带开口处断开，并在其上游处和凹竖曲线最低处及前后5米处增设横向排水管。

b、横向uPVC管伸出路基边坡10cm,出口用涂沥青网布包裹，防止阻塞。

c、uPVC管的连接采用配套的连接件，并使用专用工具操作，PVC管的对接端面要剪切平直d、管道铺设完毕后，应作试通试验，试通合格后，要用专用封头盖住管孔以防泥砂等进入。

e、混凝土要振捣密实，防止漏振过振，并根据试验要求做试块，准备4组试模，按照规范要求制作。

每次浇筑混凝土都应做试块。

3、质量控制指标及检验频率三、质量保障体系1、质量保证措施(1)、全体职工进行全面质量管理教育，树立“百年大计，质量第一”的思想，增强职工的质量意识提高工作质量。
