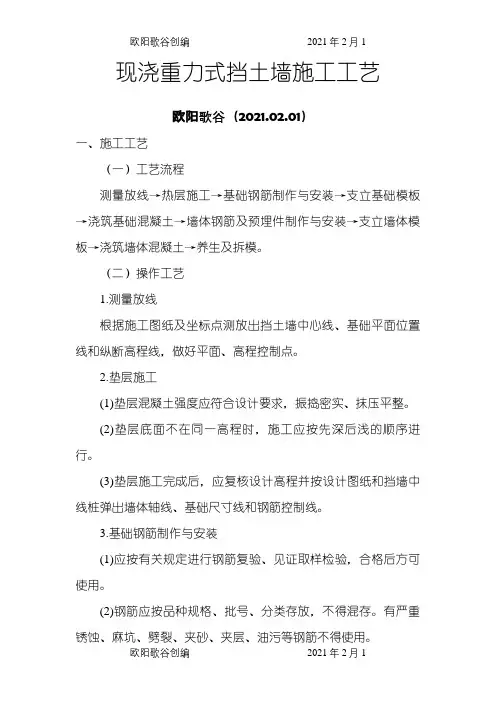

现浇重力式挡土墙施工工艺欧阳歌谷（2021.02.01）一、施工工艺（一）工艺流程测量放线→热层施工→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→墙体钢筋及预埋件制作与安装→支立墙体模板→浇筑墙体混凝土→养生及拆模。
（二）操作工艺1.测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。
2.垫层施工(1)垫层混凝土强度应符合设计要求，振捣密实、抹压平整。
(2)垫层底面不在同一高程时，施工应按先深后浅的顺序进行。
(3)垫层施工完成后，应复核设计高程并按设计图纸和挡墙中线桩弹出墙体轴线、基础尺寸线和钢筋控制线。
3.基础钢筋制作与安装(1)应按有关规定进行钢筋复验、见证取样检验，合格后方可使用。
(2)钢筋应按品种规格、批号、分类存放，不得混存。
有严重锈蚀、麻坑、劈裂、夹砂、夹层、油污等钢筋不得使用。
(3)钢筋绑扎前应将垫层清理干净，并用粉笔在垫层上划好主筋、分布筋间距。
按划好的间距，先摆放受力主筋、后放分布筋。
预埋件、预留孔等应及时配合安装。
(4)绑扎钢筋时一般用顺扣或八字扣，除外围两根筋的相交点应全部绑扎外，其余各点可交错绑扎。
(5)在钢筋与模板之间垫好垫块，间距不大于1.5m，保护层厚度应符合设计要求。
(6)垫块一般采用水泥砂浆制成，垫块厚度应与保护层厚度相同，垫块内预埋火烧丝，或用塑料卡来保证保护层厚度。
(7)钢筋连接方法宜采用焊接或机械连接。
(8)在绑扎双层钢筋网片时，应设置足够强度的撑脚，以保证钢筋网片的定位准确。
稳定牢固，在浇筑混凝土时不得松动变形。
(9)钢筋焊接成型时，焊前不得有水锈、油渍；焊缝处不得咬肉、裂纹、夹渣，焊药皮应清除干净。
4.支立基础模板(1)模板应具有足够的强度、刚度和稳定性，能承受灌筑混凝土的冲击力、混凝土的侧压力。
(2)模板应保证挡土墙设计形状、尺寸及位置准确，并便于拆卸，模板接缝应严密，不得漏浆、错台。
(3)模板脱模剂应涂刷均匀，不得污染钢筋。
