机电设备维修基础知识

是维修需要付出的工作量大小、人员多少、费用高低以及维修设施先进或落后的综合体现；是由设计、制造等因素决定的一种固有属性，直接关系到机械设备的可靠性、经济性、安全性和有效性；是机械设备三项基本性能参数之一。
3.影响维修性的主要因素
影响维修性的因素，主要有机械设备维修性设计的优劣、维修保养方针、体制、维修装备设施的完善程度，维修保养人员的水平高低和劳动情绪等。见表 1.1 表1.1 影响维修性的主要因素
1）早发性故障 2）突发性故障 3）渐进性故障 4）复合型故障按故障表现形式分有：
1）功能故障 2）潜在故障按故障产生的原 1）致命故障 2）严重故障 3）一般故障 4）轻度故障故障通常采取几种分类法复合并用，如突发性的局部故障；磨损性的危险故障等。由此看出故障的复杂性；严重性和起因等情况。 1.1.2 故障的特点与故障管理 1 故障的特点 1）多样性 2）层次性 3）多因素和相关性 4）延时性 5）不确定性 6）修复性 2 故障管理故障管理是设备管理的核心内容之一。其目的在于早期发现故障征兆，及时采取措施进行预防和维修。
设计方面 1.总体布局和结构设计应使各部分易于检查，便于维修 2.良好的可达性，设置维修操作通道，有合适空间 3.部件与联接件易拆装 4.标准化，互换性和可更换性 5.安全性 6.材料易于购置，零件加工方便 7.技术资料齐全 8.专用工具和试验装置维修保养方针、体制及维修装备设施 1.维系方式的确定故障修理定期更换状态监测维修无维修设计 2.维修资源的组织维修组织机构维修力量配备维修计划和控制 3.维修材料和备件供应储备方式库存管理 4.维修装备设施 5.费用因素对维修人员的要求 1.考核和选择教育、经验、素质 1.训练 2.熟练程度 3.能力分析 4.劳动情绪

设备维修完整ppt课件

上班不是逛公园，劳保用精品选穿课件戴全。
20
设备维修
• 设备维修工作比较表E:\桌面文件\设备修理的具体
工作内容如下表所示.docx
烟蒂虽小是火种，劝君切莫到精处选课载件。
21
设备维修
精选课件
22
设备维修
精选课件
23
设备维修
精选课件
24
磁力泵基础知识
课程目标 1 了解磁力泵工作原理、基本结构。 2 知道磁力泵的优缺点 3 熟记磁力泵运行及检修注意事项 4 掌握处理磁力泵常见故障的方法
4.结构简单、维修简便。
精选课件
34
3 磁力泵的优、缺点
同使用机械密封或填料密封的离心泵相比较，磁力泵具有以下缺点：
1、效率较低； 2、隔离套的材质和制造要求比较高； 3、入口物料不干净易磨损内磁缸及隔离套； 4、找正要求高； 5、不允许无料运转。
精选课件
35
4 磁力泵运行注意事项
4.1 防止颗粒进入： a.不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副。 b.输送易结晶或沉淀的介质后要及时冲洗（停泵后向泵腔内灌注清水，运转1min后排放干净），以保障滑动轴承的使用寿命。 c.输送含有固体颗粒的介质时，应在泵流管入口处过滤。
精心施工保质量，消除隐患精保选安课全件！
8
设备维修
一、设备维修原因分析二、设备维修原则三、设备维修方式四、设备维修类别五、轴承的安装及应用
安全生产勿侥幸，违精章选课蛮件干要人命。
9
设备维修
文明施工出效益，安全生精产选创课件水平
10
设备维修
• 1、机械原因：主要包括伺服阀失效、液压系统漏油、液压帮浦失效等。
精选课件

设备维修基础知识ppt

以维修为主
当设备出现故障时，应及时进行维修，以保证设备的正常运行。
以更换为主
对于一些易损件，当其损坏后，应进行更换，而不是进行修复。
以专业为主
设备维修应由专业人员进行，以确保维修的质量和效果。
02
设备维修的分类
定期维修
定义
适用范围
定期维修是一种预防性维修方式，主要是根据设备磨损规律或经验，按规定的时间间隔进行维修。
满足设备维修的需求。
维修计划可行性
评估维修计划是否可行，是否考虑到设备实际情况和维修人
员的技术水平等因素。
维修计划经济性
评估维修计划的费用和效益，确保维修成本合理，符合经济
效益。
设备维修过程的质量控制
01
02
03
维修过程规范性
确保维修过程符合设备维修规范和工艺要求，防止出现违规操作和错误维修。
维修过程安全性
确保维修过程的安全性，采取必要的安全措施，防止设备损坏和人员伤亡。
维修过程效率性
提高维修过程的效率，尽可能缩短维修时间和降低维修成本。
设备维修质量的检验与验证
维修质量检验
对完成的维修项目进行检验，确保维修质量符合要求。
维修质量验证
通过一定的方法对维修质量进行验证，确保设备性能得到恢复和提升。
故障诊断
能够准确判断故障原因，并采取有效的措施进行修复。
设备知识
需要对设备的结构、Байду номын сангаас成、功能、性能以及应用等方面的知识有深入的了解。
设备维修工具的选择和使用
总结词
工具类型、使用技巧、设备校准、工具保养
02
工具类型
维修工具需要根据不同的设备类型和故障类型进行选择，包括手动工具、电动工具、气动工具等。

机械设备修理基础知识

机械设备在使用过程中，不可避免地由于磨损、疲劳、断裂、变形、腐蚀、老化等原因造成设备性能的劣化以致出现故障。
按修理内容、技术要求和工作量大小可分为：大修项目修理（中修）小修定期精度调整
1
2
一、机械设备修理类别
1、大修
3、小修
工作量最小的一种计划修理。主要针对日常抽检和定期检查发现的问题，拆卸有关的零、部件，进行检查、调整、更换或修复，以恢复机械设备的正常功能。一般在生产现场进行，由车间维修工人负责执行
1、修理前准备工作
设备主修工程技术人员根据年度机械设备的修理计划，或修理准备工作计划负责修理前的技术准备工作。
第一步：查阅故障修理、定期检查、定期测试及事故等记录；向机械动力员、操作工人及维修工人等了解下列情况：
(1)修理前技术状况的调查
1)设备的工作精度和几何精度的变动情况。
(2)修理技术文件的编制
2、修理过程（施工）
具体内容：拆卸、清洗、修复或更换、装配
(1) 拆卸原则：“先上后下，先外后里，先附后主”
(2)及时清洗，检查尺寸、形位精度和损坏情况
(3)修复或更换
(4)选择合适装配基准面，确定装配方法，确保装配精度。
按有关规定的精度标准项目或修前拟定的精度项目，进行各项精度检验和试验，如几何精度检验、空运转试验、载荷试验和工作精度检验等，全面检查衡量所修理设备的质量、精度和工作性能的恢复情况。修理后，应记录对原技术资料的修改情况和修理中的经验教训，做好修理后工作小结，与原始资料一起归档，以备下次修理时参考.
5)检查离合器、制动器、安全保护装置及操作件是否灵活可靠。
6)电气系统的失效和老化状况。
7)将设备部分解体，测量基础件和关键件的磨损量，确定需要更换和修复的零件，必要时测绘和核对修换件的图样。

机械维修知识培训(课堂PPT)

排除方法
根据故障诊断结果，采取相应的排除方法，如更换密封件、清洗油路、调整压力等，恢复液压系统的正常工作状态。
预防措施
定期对液压系统进行维护和保养，避免故障的发生，延长液压系统的使用寿命。
05
机械维修案例分析
案例一：轴承损坏导致设备故障
轴承损坏原因
长时间运转、润滑不足、负载过重等。
故障表现
设备振动、噪音增大、温度升高。
机械零件的修复与更换原则
修复原则
优先采用不改变零件结构和尺寸的修复方法，如调整、研磨等；其次考虑采用恢复零件尺寸和性能的修复方法，如焊接、喷涂等。
更换原则
当零件严重损坏或修复成本过高时，应及时更换新零件；更换时应选用与原件相同或性能相近的零件，确保设备的正常运行。
机械零件的清洗与检验方法
04
远程维修：借助互联网技术实现远程故障诊断和维修指导。
02
机械维修基础知识
机械零件的失效形式与原因
磨损
零件表面在相对运动中产生的物质损失，原因包括磨粒磨损、粘着磨损、疲劳磨损等。
变形
零件在受到外力作用时发生的形状和尺寸变化，原因包括弹性变形、塑性变形等。
断裂
零件在受到应力作用时发生的破裂，原因包括过载断裂、疲劳断裂等。
清洗方法
根据零件材质和污染程度选择合适的清洗方法，如浸泡清洗、喷洗、超声波清洗等；清洗过程中应注意防止零件受到损伤。
检验方法
采用目视检查、量具测量、无损检测等方法对零件进行全面检验；检验过程中应注意记录各项数据，以便后续分析和处理。
03
机械维修常用工具与设备
常用手动工具及使用技巧
01
铣床
了解铣床的种类和工作原理，掌握正确的操作方法和安全规范，进行铣削加工。

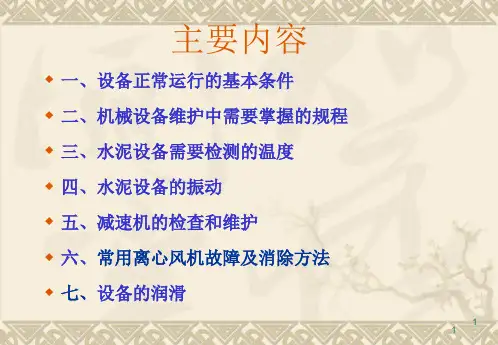

机械维修知识培训ppt课件

14
水泥设备振动的原因
❖ 1.设备地脚螺栓松动或设备基础垫铁松动。 ❖ 2.设备的水平、垂直度存在问题。 ❖ 3.滚动轴承间隙过大，损坏失效；滑动轴承磨损
严重。 ❖ 4.旋转设备的转动部分动平衡破坏。 ❖ 5.润滑不合理，缺油，使传动不平稳。 ❖ 6.下料量及粒度不均匀，忽大忽小，如立磨、破
碎机等。
钙基润滑脂：是用途最广的一种，呈黄色，防水性好，但熔点低，耐热
性差，适用于温度不高和潮湿的场合。
钠基润滑脂：呈暗褐色或黑色，耐热性交好，但不耐水，适用于高温负
荷的场合。
锂基润滑脂：是一种高效能润滑脂，呈白色，表面光滑，具有良好的抗
水性能，能在-60~150°C范围内使用，化学稳定性也好，能保持长期不
备。 ❖ 6.传递动力的作用。如：液力耦合器。 ❖ 7.对元件原有的振动起到缓冲及降低振动的作用。 ❖ 8.清洗元件上的污物，这种润滑油必须有在线过滤或更换的设施。
23
3.润滑剂的种类和特点
润滑剂有润滑油、润滑脂和固体润滑剂三类。
1、润滑油：机械油，汽轮机油，齿轮油，压缩机油及液压油等。
2、润滑脂：是一种胶状润滑油，又称黄油。
消除方法
启动时关严闸阀关小节流阀，检查是否漏气
查明原因，如气体温度低应予提高，或减少风量查明原因检查电源是否正常重新找正消除振动
20
七、设备的润滑
❖ 1.润滑的基本原理 ❖ 2.润滑的作用 ❖ 3.润滑剂的种类和优缺点 ❖ 4.如何选择润滑剂 ❖ 5.加注润滑剂注意事项
21
1.润滑的基本原理
轴与轴承安装位置不正确，如两轴承不同心等
更换润滑油（或脂）重新找正
滚动轴承损坏，或保持架与其他机件碰擦修理或更换轴承

机械设备维修基础知识课程

追求至善凭技术开拓市场，凭管理增创效益，凭服务树立形象。 2020年 10月2 4日星期六上午10时 16分5 2秒10: 16:52 20.10. 24
严格把控质量关，让生产更加有保障。2020 年10 月上午1 0时16 分20.1 0.241 0:16October 24, 2020
不足。
应用：
◦ 用于重点设备
生产维修体制是以预防性维修为中心，兼顾生产和设备设计制造而采取的多样、综合的设备管理方法。最早被美国的GE公司采用。由下列四部分内容组成：
1．事后维修（BM—Breakdown Maintenance)。 2．预防维修（PM—Preventive Maintenance)。 3．改善维修（CM—Corrective Maintenance)。 4．维修预防（MP—Maintenance Prevention)。
事后维修BM（第一代） ( BreakdownMaintenance ) (1950年前)
预防维护PM（第二代） ( Preventive Maintenance ) (1950～1960年)
生产维修 PM（第三代）( Productive Maintenance) (1960～1970年)
其效能、费用介于上述两个等级之间。
状态维修将成为设备技术进步和发展的必然趋势，具有广泛和深远的意义。
红外热图像仪
电机
汽车发动机
在企业竞争激烈、注重经济效（一）设备维修方法选择的因素
劣化部位及速度：是否能掌握劣化部位及速度。趋势管理：可否测定劣化速度及倾向。对生产之影响：是否对生产造成重大影响。对设备之损害：是否单价高或可能引发其余设备重大故障。
* 组织结构不合理； * 工作划分不科学； * 定置化、目视化、规范化现场管理不善；

机械维修知识培训课堂PPT

02
常见机械设备类型及特点
传动系统设备
01
02
03
齿轮传动
通过齿轮的啮合传递动力和运动，具有结构紧凑、传动效率高、寿命长等特点。
链传动
通过链条与链轮的啮合传递动力，适用于远距离传动和恶劣环境。
带传动
通过带与带轮的摩擦传递动力，具有结构简单、传动平稳、噪音小等优点。
液压系统设备
液压泵
培训课程设计
01
针对不同维修岗位和技能等级，设计系统化、专业化的培训课
程，包括理论知识、实践技能和案例分析等。
培训方式选择
02
采用线上、线下相结合的培训方式，利用多媒体技术、模拟仿
真等手段提高培训效果。
技能竞赛组织
03
定期举办机械维修技能竞赛，激发员工学习热情，提高维修技
能水平。
完善维修流程和规范制定
用于拧紧或松开螺栓、螺母等紧固件，使用时需选择合适规格，注意保持扳手清洁和干燥，避免滑脱或断裂。
锤子
钳子
用于敲击物体，使用时需注意锤头与锤柄的连接是否牢固，避免锤头飞出伤人。
用于夹持或剪切物体，使用时需选择合适规格和类型，注意保持钳口清洁和锋利，避免夹持不紧或剪切不断。
工具保养和存放要求
工具使用后应及时清洁和保养，去除油污和杂质，保持工具表面
干净和光滑。
工具应存放在干燥、通风、无腐蚀性气体的环境中，避免潮湿、
锈蚀和老化。
工具应分类存放，标识清晰，方便取用和管理，避免混乱和丢失
。
安全操作规程和注意事项
使用工具前应检查工具是否完好，如有损坏或缺陷应及时更换或修理，避免使用不安全的工具。
电路短路
电路绝缘损坏或接线错误会引发短路，导致设备无法正常工作。需检查电路并更换损坏部件。

机修知识培训教材课件

02
03
发动机维修设备
包括发动机拆卸工具、清洗设备、检测仪器等，用于维修发动机。
底盘维修设备
包括底盘拆卸工具、调整设备、检测仪器等，用于维修底盘。
电气设备
包括各种检测仪器、焊接设备、充电设备等，用于维修汽车电气设备。
检测设备
发动机检测设备
包括气缸压力表、燃油压力表、点火正时枪等，用于检测发动机
电气设备维修流程
总结词
掌握电气设备维修的基本流程
详细描述
介绍电气设备维修的基本步骤，包括故障诊断、拆卸、检查、修理、装配和测试等，以及注意事项和安全操作规程。
总结词
了解电气设备维修的质量标准和验收要求
详细描述
讲解电气设备维修的质量标准和验收要求，如维修后的电气性能测试、外观检查等，以及如何填写维修记录和报告。
熟悉机械组成对于提高机修工作效率和保障维修质量具有重
要意义。
机械设计
机械设计是根据使用要求，对机械的工作原理、结构、运动方式等进行构思和设计的过程。
机械设计对于提高机械性能、降低能耗和减少故障具有重要作用。
机械设计涉及的领域包括工程制图、材料力学、热力学和计算机辅助设计等。
学习机械设计有助于培养机修人员的创新能力和解决实际问题的能力。
总结词
掌握电气设备维修的技能和工具使用
详细描述
介绍常用的电气设备维修工具和仪表，如万用表、示波器、电桥等，以及如何正确使用和维护这些工具。同时，介绍一些常见的维修技能和技巧，如焊接、绕组更换等。
感谢您的观看
THANKS
安装
安装过程中，要确保所有部件都已正确安装，遵循制造商的指南和安全规定，确保机械的正常运行和安全性。

第四章机械设备故障诊断与维修技术ppt课件

用涂色法检查时，每25 ｍｍ×25 ｍｍ面积内，接触点不得少于表的规定数。
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
第一节机械设备的大修理
１.零件加工质量４）各类机床刮削接触点的计算面积，按高精度机床、精密机床和
第一节机械设备的大修理
１.零件加工质量６）两配合件的结合面均采用切削加工时，用涂色法检查，接触应
均匀，接触面积不得小于表4.2 的规定。７）零件刻度部分的刻线、数字和标记应准确、均匀、清晰。
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
法检验外，锥孔的接触点应靠近大端，并不得低于下列数值：
高精度机床
工作长度的85%
精密机床
工作长度的80%
普通机床
工作长度的75%
１０）机床运转时，不应有不正常的周期性尖叫声和不规则的冲击声。
１１）机床上滑动和滚动配合面、结合缝隙、润滑系统、滚动及滑动轴
承，在拆卸的过程中均应清洗干净。机床内部不应有切屑和污物。
第一节机械设备的大修理
三、大修理的工艺过程
在日常生活中，随处都可以看到浪费粮食的现象。也许你并未意识到自己在浪费，也许你认为浪费这一点点算不了什么
第一节机械设备的大修理
四、大修理的质量要求与精度检验
（一）机床大修理质量检验通用技术要求１.零件加工质量２.装配质量３.机床液压系统的装配质量４.润滑系统的质量５.电气部分的质量６.机床的外观质量７.机床运转试验
第一节机械设备的大修理
２.装配质量１）装配到机床上的零部件，要符合质量要求。不允许放入总装图样上未规定的垫片和套等。２）变位机构应保证准确定位。啮合齿轮宽度小于20 mm 时，轴向错位不得大于1 mm；齿轮宽度大于20 mm 时，轴向错位不超过齿轮宽度的5%，但不得大于5 mm。３）重要结合面应紧密贴合，紧固后用0.04 mm塞尺检验，不得插入。特别重要的结合面，除用涂色法检验外，在紧固前、后均应用 0.04 mm的塞尺检验，不得插入。４）对于滑动结合面，除用涂色法检验外，还要用0.04 mm的塞尺检验，插入深度按下列规定：机床质量≤10 t，小于20 mm 机床质量＞10 t，小于25 mm

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

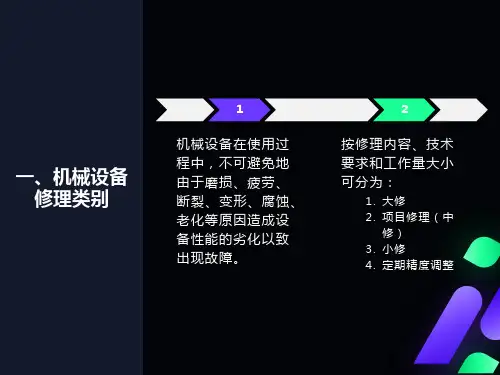

一、机械设备修理类别
机械设备在使用过程中，不可避免地由于磨损、疲劳、断裂、变形、腐蚀、老化等原因造成设备性能的劣化以致出现故障。
按修理内容、技术要求和工作量大小可分为： 1. 大修 2. 项目修理（中修） 3. 小修 4.定期精度调整
工作量最大的一种计划修理。大修包括对机械
1、大修设备的全部或大部分部件解体；修复基准件；更换或
化较小的季节。如在我国北方，“每年的五六月份
或九十月份为宜。实行定期精度调整，有利于保持
机床精度的稳定性，保证产品质量。
大修的工二作、过修程理的工作过程
解体前的检查拆卸部件
清洗零件
检验零件
修理、部件装配
总装配
空运
转试车
负荷试车精度检验
竣工验收
机械设备的大修过程一般可分为修前准备、修理过程和修后验收三个阶段。
工作量最小的一种计划修理。主要针对日常抽检
3、小修和定期检查发现的问题，拆卸有关的零、部件，进行
检查、调整、更换或修复，以恢复机械设备的正常功
能。一般在生产现场进行，由车间维修工人负责执行
4、定期精
对精密、大型、稀有设备的几何精度定期进
度调整
行调整．使其达到(或接近)规定标准；精度调整的
周期一般为一至二年。调整时间最好安排在气温变
修理后，应记录对原技术资料的修改情况和修理中的经验教训，做好修理后工作小结，与原始资料一起归档，以备下次修理时参考.
三、确定设备修理方案
修理前应切实掌握设备技术状况，制定经济合理、切实可行修理方案。
1.按产品工艺要求和精度标准能否满足生产需要。 2.对多发性重复故障部位，分析改进设计。 3.对关键零、部件，企业技术水平和条件能否胜任。 4.对基础件，在本企业或其它企业实现的可能性和经济性。 5.为缩短时间，哪些采用新部件比修复原有零件更经济。 6.哪些修主要内容 1)检查全部或主要几何精为度。：
2)测量性能参数降低情况。 3)检查各转动机械运动的平稳性，有无异常振动和噪声。 4)检查气压、液压及润滑系统的情况，并检查有无泄漏。 5)检查离合器、制动器、安全保护装置及操作件是否灵活可靠。 6)电气系统的失效和老化状况。 7)将设备部分解体，测量基础件和关键件的磨损量，确定需要更换和修复的零件，必要时测绘和核对修换件的图样。
(2)及时清洗，检查尺寸、形位精度和损坏情况
(3)修复或更换
(4)选择合适装配基准面，确定装配方法，确保装配精度。
3、修后验收
按有关规定的精度标准项目或修前拟定的精度项目，进行各项精度检验和试验，如几何精度检验、空运转试验、载荷试验和工作精度检验等，全面检查衡量所修理设备的质量、精度和工作性能的恢复情况。
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2020/12/112020/12/11Friday, December 11, 2020
• 10、人的志向通常和他们的能力成正比例。2020/12/112020/12/112020/12/1112/11/2020 11:51:44 AM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2020/12/112020/12/112020/12/11Dec-2011-Dec-20 • 12、越是无能的人，越喜欢挑剔别人的错儿。2020/12/112020/12/112020/12/11Friday, December 11, 2020 • 13、志不立，天下无可成之事。2020/12/112020/12/112020/12/112020/12/1112/11/2020
。2020年12月11日星期五2020/12/112020/12/112020/12/11
• 15、会当凌绝顶，一览众山小。2020年12月2020/12/112020/12/112020/12/1112/11/2020
• 16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2020/12/112020/12/11December 11, 2020
(2)修理技术文件的编制设备大修理常用的技术文件有： 1)修理技术任务书。 2)修换件明细表及图样。 3)电气元件及特殊材料表(正常库存以外的品种规格)。 4)修理工艺及专用工具、检具、研具的图样及清单。 5)质量标准。
2、修理过程（施工）
具体内容：拆卸、清洗、修复或更换、装配
(1) 拆卸原则：“先上后下，先外后里，先附后主”
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
修复全部不合格的零件；修理、调整机械设备的电气系统；修复机械设备的附件以及翻新外观等。大修的目的是全面消除修前存在的缺陷，恢复机械设备的规定精度和性能。由机修车间和技术部门共同承担。
项目修理(简称项修)根据机械设备的实际技术
2、项修状态，对状态劣化已达不到生产工艺要求的项目，
按实际需要进行针对性的修理。项修时，一般要进行部分拆卸、检查，更换或修复失效的零件，必要时对基准件进行局部修理和校正坐标从而恢复所修部分的性能和精度。项修的工作量视实际情况而定。
1、修设备理主前修准工备程工技作术人员根据年度机械设备的修理计
划，或修理准备工作计划负责修理前的技术准备工作。
(1)修理前技术状况的调查第一步：查阅故障修理、定期检查、定期测试及
事故等记录；向机械动力员、操作工人及维修工人等了解下列情况：
1)设备的工作精度和几何精度的变动情况。 2)设备的负荷能力的变动情况。 3)发生过故障的部位、原因及故障频率。 4)曾经检查、诊断出的隐患及其处理情况。 5)设备是否需要改善维修。
