第三章凸轮机构§3-1凸轮机构的组成和类型一、凸轮机构的组成1、凸轮：具有曲线轮廓或沟槽的构件，当它运动时，通过其上的曲线轮廓与从动件的高副接触，使从动件取得预期的运动。
2、凸轮机构的组成：由凸轮、从动件、机架这三个大体构件所组成的一种高副机构。
二、凸轮机构的类型1.依照凸轮的形状分：空间凸轮机构：盘形凸轮：凸轮呈盘状，而且具有转变的向径。
它是凸轮最大体的形式，应用最广。
移动（楔形）凸轮：凸轮呈板状，它相关于机架作直线移动。
盘形凸轮转轴位于无穷远处。
空间凸轮机构：圆柱凸轮：凸轮的轮廓曲线做在圆柱体上。
2.依照从动件的形状分：（1）尖端从动件从动件尖端能与任意形状凸轮接触，使从动件实现任意运动规律。
结构简单，但尖端易磨损，适于低速、传力不大场合。
（2）曲面从动件：从动件端部做成曲面，不易磨损，利用普遍。
（3）滚子从动件：滑动摩擦变成转动摩擦，传递较大动力。
（4）平底从动件优势：平底与凸轮之间易形成油膜，润滑状态稳固。
不计摩擦时，凸轮给从动件的力始终垂直于从动件的平底，受力平稳，传动效率高，经常使用于高速。
缺点：凸轮轮廓必需全数是外凸的。
3.依照从动件的运动形式分：4.依照凸轮与从动件维持高副接触的方式分：（1）力封锁型凸轮机构：利用重力、弹簧力或其它外力使从动件与凸轮轮廓始终维持接触。
封锁方式简单，对从动件运动规律没有限制。
5、其它反凸轮机构：摆杆为主动件，凸轮为从动件。
应用实例：自动铣槽机应用反凸轮实现料斗翻转§3-2凸轮机构的特点和功能一.凸轮机构的特点一、优势：(1)结构简单、紧凑，具有很少的活动构件，占据空间小。
(2)最大优势是关于任意要求的从动件运动规律都能够毫无困难地设计出凸轮廓线来实现。
2、缺点：由于是高副接触，易磨损，因此多用于传力不大的场合。
二.功能1、实现无特定运动规律要求的工作行程应用实例：车床床头箱中利用凸轮机构实现变速操纵2、实现有特定运动规律要求的工作行程应用实例：自动机床中利用凸轮机构实现进刀、退刀3、实现对运动和动力特性有特殊要求的工作行程应用实例：船用柴油机中利用凸轮机构操纵阀门的启闭4、实现复杂的运动轨迹应用实例：印刷机中利用凸轮机构适当组合实现吸纸吸头的复杂运动轨迹§3-3从动件运动规律设计一.基础知识1、从动件运动规律：从动件的位移、速度、加速度及加速度转变率随时刻或凸轮转角转变的规律。
3-1试分别标出四种凸轮机构在图示位置的压力角α。
a)b)c)d)a)b)c)d)3-2图示尖底直动从动件盘形凸轮机构，C 点为从动件推程的起始点。
完成下列各题：(1)在图上标出凸轮的合理转向；(2)试在图上作出凸轮的基圆与偏心圆，并标注其半径r b 与e ；(3)在图上作出轮廓上D 点与从动杆尖顶接触时的位移s 和压力角α；(4)在原图上画出凸轮机构的推程运动角Φ。
题3-2图3-3由图所示直动盘形凸轮的轮廓曲线，在图上画出此凸轮的基圆半径r b、各运动角即推程运动角Φ、远休止角ΦS、回程运动角Φ′和近休止角Φ′S及从动件升程h。
题3-3图3-4图示的对心滚子从动件盘形凸轮机构中，凸轮的实际轮廓为一圆，圆心在A 点，半径R＝40mm，凸轮转动方向如图所示，l OA＝25mm，滚子半径r r＝10mm，试问：(1)凸轮的理论曲线为何种曲线？(2)凸轮的基圆半径r b＝？(3)在图上标出图示位置从动件的位移S，并计算从动件的升距h？(4)用反转法作出当凸轮沿ω方向从图示位置转过90°时凸轮机构的压力角。
题3-4图解：(1)理论轮廓曲线为：以A点为圆心，半径为R＋r r的圆。
(2)此时所求的基圆半径为理论轮廓曲线的r b．r b＝R－OA+r r＝40-25+10＝25mm(3)从动件的位移S如图所示。
升程h＝R+OA+r r-r b＝40+25+10-25＝50mm(4)从动件导路沿-ω方向转过90°到B，压力角α'如图中所示。
3-5如图所示偏置移动滚子从动件盘形凸轮机构。
已知凸轮实际轮廓线为一圆心在O 点的偏心圆，其半径为R ，从动件的偏距为e ，试用图解法：(1)确定凸轮的合理转向；(2)画出凸轮的基圆；(3)标出当从动件从图示位置上升到位移s 时,对应凸轮机构的压力角α；（要求量出具体的数值）题3-5图3-8试以作图法设计一偏置直动滚子推杆盘形凸轮机构。
已知凸轮以等角速度逆时针回转，正偏距e =10mm ，基圆半径r 0=30mm ，滚子半径r r =10mm 。

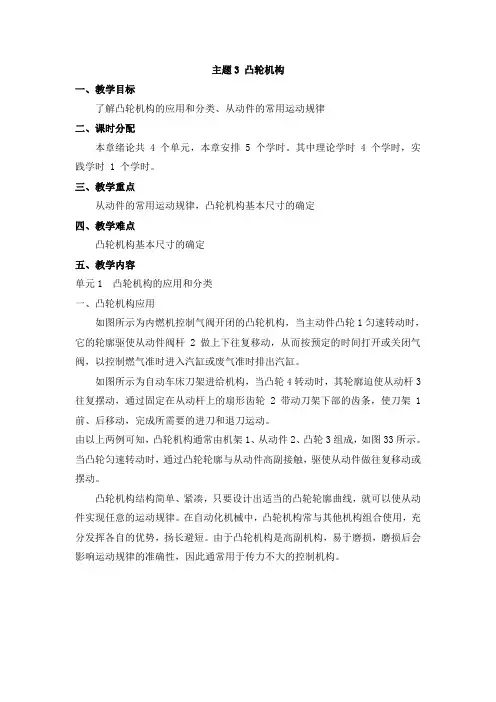

主题3 凸轮机构一、教学目标了解凸轮机构的应用和分类、从动件的常用运动规律二、课时分配本章绪论共 4 个单元，本章安排 5 个学时。
其中理论学时 4 个学时，实践学时 1 个学时。

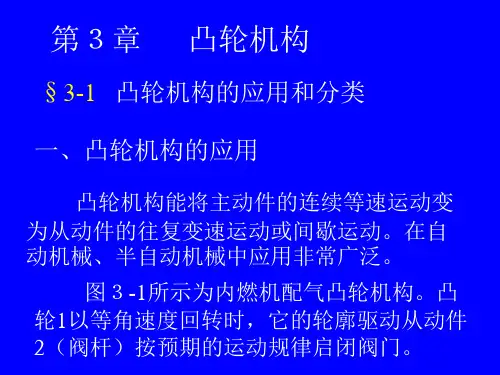

三、教学重点从动件的常用运动规律，凸轮机构基本尺寸的确定四、教学难点凸轮机构基本尺寸的确定五、教学内容单元1 凸轮机构的应用和分类一、凸轮机构应用如图所示为内燃机控制气阀开闭的凸轮机构，当主动件凸轮1匀速转动时，它的轮廓驱使从动件阀杆2做上下往复移动，从而按预定的时间打开或关闭气阀，以控制燃气准时进入汽缸或废气准时排出汽缸。
如图所示为自动车床刀架进给机构，当凸轮4转动时，其轮廓迫使从动杆3往复摆动，通过固定在从动杆上的扇形齿轮2带动刀架下部的齿条，使刀架1前、后移动，完成所需要的进刀和退刀运动。
由以上两例可知，凸轮机构通常由机架1、从动件2、凸轮3组成，如图33所示。
当凸轮匀速转动时，通过凸轮轮廓与从动件高副接触，驱使从动件做往复移动或摆动。
凸轮机构结构简单、紧凑，只要设计出适当的凸轮轮廓曲线，就可以使从动件实现任意的运动规律。
在自动化机械中，凸轮机构常与其他机构组合使用，充分发挥各自的优势，扬长避短。
由于凸轮机构是高副机构，易于磨损，磨损后会影响运动规律的准确性，因此通常用于传力不大的控制机构。
二、凸轮机构的分类1、按凸轮形状分类（1）盘形凸轮（2）移动凸轮（3）圆柱凸轮2、按从动件形状分类（1）尖顶从动件（2）滚子从动件（3）平底从动件3、按从动件的运动形式分类（1）直动从动件（2）摆动从动件4、按锁合方式分类（1）力锁合（2）形锁合单元2 从动件的常用运动规律一、从动件常用运动规律1、等速运动规律2、等加速等减速运动规律3、简谐运动（余弦加速度运动）规律4、摆线运动（正弦加速度运动）规律单元3 凸轮的轮廓曲线一、反转法原理在整个凸轮机构（凸轮、从动件、机架）上加一个与凸轮角速度大小相等、方向相反的角速度（－ω1），于是凸轮静止不动，而从动件则与机架（导路）一起以角速度（－ω1）绕凸轮转动，且从动件仍按原来的运动规律相对导路移动（或摆动），如图所示。
