机械基础凸轮机构教案

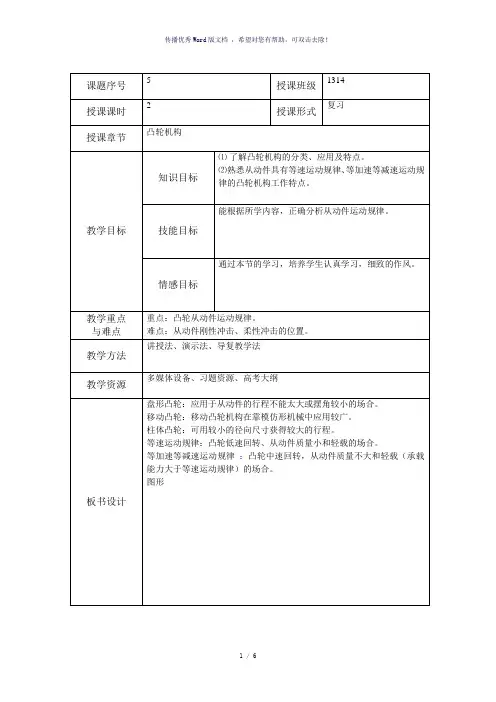

教学环节与主要内容具体教学目标教学活动平底式：结构紧凑，润滑性能好，摩擦阻力小，适用于高速。

但不能与内凹的轮廓接触，因此运动规律受到一定限制，易形成油膜，受力最平稳。

曲面式：介于滚子和平底之间4、移动式：主动件连续回转→从动件往复直线移动摆动式：主动件连续回转→从动件往复摆动5、等速运动规律：凸轮低速回转、从动件质量小和轻载的场合。

等加速等减速运动规律：凸轮中速回转，从动件质量不大和轻载（承载能力大于等速运动规律）的场合。

6、等速运动规律：刚性冲击、产生原因：加速度突变产生位置：0°、90°、180°、270°为了避免刚性冲击，采用修正弧法避免。

4、从动件两个运动规律。

教师：点评学生：讲解课堂教学安排等加速等减速运动规律产生原因：加速度有限突变产生位置：0°、90°、270°、360°例：1）指出有刚性冲击位置的点：__________，柔性冲击位置的点：__________；（2）若改为滚子式从动件，则运动规律__________（改变，不改变）；（3）在推程运动过程中，若不发生自锁，则必须有___________5、通过所学知识解答习题。

教师：巡回指导学生：解题课堂教学安排教学环节与主要内容具体教学目标教学活动小结：小结从动件运动规律的分析和作图。

作业：单招练习。

6、通过所学知识解答习题。

教师：巡回指导学生：解题教学后记1、反思教学内容与高考的联系。

本知识点在高考中多年未考，值得引起关注。

2、反思教学习题的设置。

---精心整理，希望对您有所帮助。

机械原理课程教案—凸轮机构及其设计一、教学目标1. 让学生了解凸轮机构的定义、分类和应用。

2. 使学生掌握凸轮的轮廓曲线设计方法。

3. 培养学生分析、解决凸轮机构实际问题的能力。

二、教学内容1. 凸轮机构的定义及分类1.1 凸轮机构的组成1.2 凸轮机构的分类1.3 凸轮机构的应用2. 凸轮的轮廓曲线2.1 凸轮的轮廓曲线类型2.2 基圆、止点圆和顶点圆的概念2.3 凸轮轮廓曲线的设计方法3. 凸轮机构的设计步骤3.1 确定凸轮的类型和参数3.2 选择合适的凸轮材料3.3 设计凸轮的轮廓曲线3.4 计算凸轮的强度和寿命4. 凸轮机构的实际应用案例分析三、教学方法1. 采用讲授法，讲解凸轮机构的定义、分类和应用。

2. 利用多媒体演示法，展示凸轮机构的运动原理和设计方法。

3. 案例分析法，分析实际应用中的凸轮机构设计。

四、教学准备1. 教案、教材、多媒体课件。

2. 凸轮模型或图片。

五、教学过程1. 导入：简要介绍凸轮机构的定义和应用，激发学生的学习兴趣。

2. 讲解：详细讲解凸轮机构的分类、凸轮的轮廓曲线设计方法。

3. 演示：利用多媒体展示凸轮机构的运动原理和设计方法。

4. 实践：让学生分组讨论，分析实际应用中的凸轮机构设计案例。

6. 作业：布置相关练习题，巩固所学知识。

六、教学评估1. 课堂问答：通过提问方式检查学生对凸轮机构基本概念的理解。

2. 练习题：布置针对性的练习题，巩固学生对凸轮轮廓曲线设计和凸轮机构设计步骤的掌握。

3. 案例分析报告：评估学生对实际应用案例分析的能力，检查学生能否将理论知识运用到实际问题中。

七、拓展学习1. 介绍其他类型的凸轮机构，如摆动凸轮、复合凸轮等。

2. 探讨凸轮机构在现代机械设计中的应用和发展趋势。

八、课后作业1. 复习本节课的内容，重点掌握凸轮机构的分类、凸轮轮廓曲线的设计方法及设计步骤。

2. 分析课后练习题，加深对凸轮机构及其设计的理解。

九、课程回顾与展望2. 展望下一节课的内容，让学生对后续学习有所期待。

授课教案No任务3.1 凸轮机构的认识一、复习10分钟复习上次课学习内容二、教师导课与课程学习：（1）学习提示，教师介绍本任务的学习内容。

15分钟本项目以直动从动件的盘形凸轮机构为例，在从动件等速运动、等加速等减速运动、余弦加速度运动（简谐运动）规律条件下，分析了凸轮机构中存在的柔性冲击与刚性冲击。

教师介绍本任务的学习内容：凸轮机构的分类；常用术语；从动件的运动规律；凸轮机构的结构形式；常用材料及热处理（2）分小组学习: 40分钟3.1.1常用设备中的凸轮机构1. 凸轮机构的组成如图所示的凸轮机构是由凸轮、从动件和机架等三个基本构件组成的机构。

2.凸轮机构应用实例自动钻床进给机构、冲床凸轮机构等。

3.1.2凸轮机构的分类凸轮机构的类型很多，按凸轮和从动件的形状及其运动形式的不同，凸轮机构的分类方法有以下几种：1.按凸轮形状分类(1）盘形凸轮（2）移动凸轮。

（3）圆柱凸轮2.按从动件形式分类（1）尖顶从动件（2）滚子从动件（3）平底从动件从动件的结构形式3.按从动件的运动形式分类学生发言汇报、记录学习笔记学生发言汇报并记录学习笔记阅读教材和PPT、分组讨论、撰写发言提纲、学生发言汇报，课，记录学习笔记No（1）直动从动件直动从动件指相对于机架作直线往复移动的从动件，如图3.1.1中所示。

直动从动件又分为对心直动从动件和偏置直动从动件。

（2）摆动从动件：绕某一固定转动中心摆动的从动件。

4.按凸轮与从动件的锁合方式分类 （1）力锁合利用从动件的重力、弹簧力或其他外力使从动件与凸轮轮廓保持接触，（2）形锁合利用从动件和凸轮特殊的几何形状来维持接触，例如圆柱凸轮机构是利用滚子与凸轮凹槽两侧面的配合来实现形锁合。

3.1.3凸轮机构的常用术语如下：1.凸轮基圆与基圆半径b r2.凸轮的转角δ凸轮相对于某一位置转过的角度，称为凸轮转角δ。

具体包括推程运动角0δ、远停程运动角S δ回程运动角0′δ和近停程运动角Sδ'。

第5章凸轮机构（一）教学要求1．了解凸轮机构的工作原理2．掌握常用从动件运动规律及特性3．掌握盘形凸轮轮廓的设计4．了解凸轮机构的尺寸的确定（二）教学的重点与难点1．凸轮的工作原理2．用反转法设计凸轮轮廓3．凸轮的尺寸对其机构的影响（三）教学内容5.1概述5.1.1 概念1．凸轮机构的组成：凸轮是由从动件、机架、凸轮三部分组成的高幅机构。

2．凸轮：是一种具有曲线轮廓或凹糟的构件，它通过与从动什的高副接触，在运动时可以使从动件获得连续或不连续的任意预期运动。

3．特点：结构相当简单，只要设计出适当的凸轮轮廓曲线，就可以使从动件实现任何预期的运动规律。

但另一方面，由于凸轮机构是高副机构，易于磨损，因此只适用于传递动力不大的场合。

4．凸轮机构的应用例：内燃机配气机构（如下图所示）靠模车削机构（如下图所示）自动送料机构（如下图所示）分度转位机构（如下图所示）5.1.2 凸轮机构的分类1、按照凸轮的形状分为：(1)盘形凸轮凸轮中最基本的形式。

凸轮是绕固定铂转动且向径变化的盘形零件，凸轮与从动件互作平面运动，是平面凸轮机构。

(2)移动凸轮可看作是回转半径无限大的盘形凸轮，凸轮作往复移动，是平面凸轮机构。

(3)圆柱凸轮可看作是移动凸轮绕在圆柱体上演化而成的，从动件与凸轮之间的相对运动为空间运动，是一种空间凸轮机构。

(4)曲面凸轮当圆柱表面用圆弧面代替时，就演化成曲面凸轮，它也是一空间凸轮机构。

2、按锁合方式的不同凸轮可分为：(1)力锁合凸轮，如靠重力、弹簧力锁合的凸轮等；(2)几何锁合凸轮，如沟槽凸轮、等径及等宽凸轮、共轭凸轮等。

3、按从动件型式分为：(1)尖顶从动件(2)滚子从动件(3)平底从动件根据从动件运动型式不同分为直动从动件和摆动从动件。

5.1.3 凸轮和滚子的材料凸轮机构的主要失效形式：磨损和疲劳点蚀要求凸轮和滚子的工作表面硬度高、耐磨并且有足够的表面接触强度。

对于经常受到冲击的凸轮机构还要求凸轮芯部有较强的韧性。

机械基础凸轮机构教案第一章：凸轮机构概述1.1 凸轮机构的定义凸轮机构是由凸轮、从动件和机架组成的机械传动机构。

凸轮是具有曲线轮廓或凹槽的旋转构件，用于转换转动运动为线性或其他形式的运动。

1.2 凸轮的分类按形状分类：盘形凸轮、移动凸轮、圆柱凸轮等。

按工作原理分类：正凸轮、逆凸轮、复合凸轮等。

1.3 凸轮机构的特点和应用特点：简单、紧凑、易于控制和调节。

应用：印刷机械、包装机械、机床、汽车等。

第二章：凸轮的轮廓设计2.1 凸轮轮廓的基本参数基圆半径：凸轮与从动件接触点的圆的半径。

顶圆半径：凸轮最高点或最低点的圆的半径。

工作圆半径：凸轮轮廓的最小圆的半径。

2.2 凸轮轮廓的计算按运动规律计算：正弦、余弦、直线等运动规律。

按压力角计算：凸轮轮廓的压力角与基圆压力角的关系。

2.3 凸轮轮廓的设计方法按运动要求设计：确定凸轮的升程、降程和回程。

按力学要求设计：计算凸轮的强度和刚度。

按加工要求设计：选择合适的加工方法和刀具。

第三章：凸轮机构的从动件设计3.1 从动件的分类和特点按形状分类：摆动从动件、直线从动件、滚子从动件等。

按驱动方式分类：曲柄摇杆机构、摆线机构、蜗轮蜗杆机构等。

3.2 从动件的设计要点确定从动件的运动规律和运动要求。

选择合适的从动件形状和尺寸，满足力学和运动要求。

考虑从动件与凸轮的接触条件和磨损情况。

3.3 从动件的设计实例以摆动从动件为例，介绍其设计步骤和注意事项。

分析不同形状和尺寸的从动件对凸轮机构性能的影响。

第四章：凸轮机构的动力特性4.1 凸轮机构的压力角和啮合角压力角：凸轮和从动件接触点处的压力角。

啮合角：凸轮和从动件啮合点处的啮合角。

4.2 凸轮机构的动态特性冲击和振动：凸轮和从动件的接触冲击和振动。

传动误差：凸轮和从动件的啮合误差。

4.3 凸轮机构的动力分析和优化分析凸轮机构的动力特性对整个机械系统的影响。

优化凸轮的形状和参数，减小冲击和振动，提高传动效率。

第五章：凸轮机构的应用实例5.1 印刷机械中的凸轮机构介绍印刷机械中凸轮机构的作用和应用。

机械设计基础第五章凸轮机构学习教案教案内容：一、教学内容：本节课的教学内容选自机械设计基础第五章，主要涉及凸轮机构的相关知识。

教材的章节包括：凸轮机构的组成、分类、工作原理及其设计方法。

具体内容有：凸轮的形状、凸轮的运动规律、凸轮机构的压力角、基圆半径的计算、凸轮轮廓曲线的绘制等。

二、教学目标：1. 使学生了解凸轮机构的组成和分类，理解凸轮的工作原理。

2. 使学生掌握凸轮的运动规律，能够进行凸轮的设计和计算。

3. 培养学生的动手能力，学会绘制凸轮轮廓曲线。

三、教学难点与重点：重点：凸轮机构的组成、分类、工作原理及其设计方法。

难点：凸轮的运动规律的计算和凸轮轮廓曲线的绘制。

四、教具与学具准备：教具：黑板、粉笔、多媒体教学设备。

学具：教材、笔记本、尺子、圆规、橡皮擦。

五、教学过程：1. 实践情景引入：观察生活中常见的凸轮机构，如洗衣机脱水装置、汽车雨刷等，引导学生思考凸轮机构的作用和原理。

2. 知识讲解：讲解凸轮机构的组成、分类、工作原理及其设计方法。

3. 例题讲解：分析典型凸轮机构的设计案例，讲解凸轮的运动规律的计算和凸轮轮廓曲线的绘制。

4. 随堂练习：让学生动手绘制简单的凸轮轮廓曲线，巩固所学知识。

六、板书设计：凸轮机构1. 组成：凸轮、从动件、支撑件2. 分类：盘形凸轮、圆柱凸轮、球形凸轮3. 工作原理：凸轮的运动规律1. 线速度与角速度2. 加速度与减速度3. 压力角与基圆半径凸轮轮廓曲线的绘制七、作业设计：1. 题目：设计一个盘形凸轮，使其能够实现某个特定的动作。

答案：根据动作要求，计算凸轮的参数，绘制凸轮轮廓曲线。

2. 题目：计算一个给定参数的凸轮的运动规律。

答案：根据凸轮的参数，计算出线速度、角速度、加速度、减速度等运动规律。

八、课后反思及拓展延伸：本节课通过观察生活中的凸轮机构，让学生了解凸轮机构的作用和原理。

通过例题讲解和随堂练习，使学生掌握凸轮的设计方法和轮廓曲线的绘制。

在教学过程中，要注意引导学生思考，培养学生的动手能力。

机械基础凸轮机构教案第一章：凸轮机构概述教学目标：1. 了解凸轮机构的定义、分类和应用。

2. 掌握凸轮的形状、尺寸和运动特性的基本知识。

教学内容：1. 凸轮机构的定义和分类。

2. 凸轮的形状和尺寸。

3. 凸轮的运动特性和曲线。

4. 凸轮机构在实际应用中的例子。

教学方法：1. 采用多媒体课件进行讲解。

2. 展示凸轮机构的实物模型或图片。

3. 分析凸轮的运动特性和曲线。

教学活动：1. 引入凸轮机构的定义和分类。

2. 展示凸轮的形状和尺寸的图片。

3. 分析凸轮的运动特性和曲线。

4. 举例说明凸轮机构在实际应用中的例子。

作业与练习：1. 复习凸轮机构的定义和分类。

2. 练习分析凸轮的形状和尺寸。

3. 练习分析凸轮的运动特性和曲线。

第二章：凸轮的设计与制造教学目标：1. 掌握凸轮的设计原则和方法。

2. 了解凸轮制造的工艺和设备。

教学内容：1. 凸轮的设计原则和方法。

2. 凸轮制造的工艺和设备。

教学方法：1. 采用多媒体课件进行讲解。

2. 展示凸轮设计的实例。

3. 分析凸轮制造的工艺和设备。

教学活动：1. 介绍凸轮的设计原则和方法。

2. 展示凸轮设计的实例。

3. 分析凸轮制造的工艺和设备。

作业与练习：1. 复习凸轮的设计原则和方法。

2. 练习分析凸轮制造的工艺和设备。

第三章：凸轮机构的工作原理与分析教学目标：1. 掌握凸轮机构的工作原理。

2. 学会分析凸轮机构的运动特性和性能。

教学内容：1. 凸轮机构的工作原理。

2. 凸轮机构的运动特性和性能分析。

教学方法：1. 采用多媒体课件进行讲解。

2. 演示凸轮机构的运动。

3. 分析凸轮机构的运动特性和性能。

教学活动：1. 介绍凸轮机构的工作原理。

2. 演示凸轮机构的运动。

3. 分析凸轮机构的运动特性和性能。

作业与练习：1. 复习凸轮机构的工作原理。

2. 练习分析凸轮机构的运动特性和性能。

第四章：凸轮机构的应用与实例教学目标：1. 了解凸轮机构在实际应用中的例子。

2. 学会分析凸轮机构的优缺点和适用场合。

主题3 凸轮机构一、教学目标了解凸轮机构的应用和分类、从动件的常用运动规律二、课时分配本章绪论共 4 个单元，本章安排 5 个学时。

其中理论学时 4 个学时，实践学时 1 个学时。

三、教学重点从动件的常用运动规律，凸轮机构基本尺寸的确定四、教学难点凸轮机构基本尺寸的确定五、教学内容单元1 凸轮机构的应用和分类一、凸轮机构应用如图所示为内燃机控制气阀开闭的凸轮机构，当主动件凸轮1匀速转动时，它的轮廓驱使从动件阀杆2做上下往复移动，从而按预定的时间打开或关闭气阀，以控制燃气准时进入汽缸或废气准时排出汽缸。

如图所示为自动车床刀架进给机构，当凸轮4转动时，其轮廓迫使从动杆3往复摆动，通过固定在从动杆上的扇形齿轮2带动刀架下部的齿条，使刀架1前、后移动，完成所需要的进刀和退刀运动。

由以上两例可知，凸轮机构通常由机架1、从动件2、凸轮3组成，如图33所示。

当凸轮匀速转动时，通过凸轮轮廓与从动件高副接触，驱使从动件做往复移动或摆动。

凸轮机构结构简单、紧凑，只要设计出适当的凸轮轮廓曲线，就可以使从动件实现任意的运动规律。

在自动化机械中，凸轮机构常与其他机构组合使用，充分发挥各自的优势，扬长避短。

由于凸轮机构是高副机构，易于磨损，磨损后会影响运动规律的准确性，因此通常用于传力不大的控制机构。

二、凸轮机构的分类1、按凸轮形状分类（1）盘形凸轮（2）移动凸轮（3）圆柱凸轮2、按从动件形状分类（1）尖顶从动件（2）滚子从动件（3）平底从动件3、按从动件的运动形式分类（1）直动从动件（2）摆动从动件4、按锁合方式分类（1）力锁合（2）形锁合单元2 从动件的常用运动规律一、从动件常用运动规律1、等速运动规律2、等加速等减速运动规律3、简谐运动（余弦加速度运动）规律4、摆线运动（正弦加速度运动）规律单元3 凸轮的轮廓曲线一、反转法原理在整个凸轮机构（凸轮、从动件、机架）上加一个与凸轮角速度大小相等、方向相反的角速度（－ω1），于是凸轮静止不动，而从动件则与机架（导路）一起以角速度（－ω1）绕凸轮转动，且从动件仍按原来的运动规律相对导路移动（或摆动），如图所示。

机械原理课程设计凸轮机构一、课程设计目标本课程设计旨在通过对凸轮机构的学习，使学生了解凸轮机构的基本工作原理、结构特点和应用领域，掌握凸轮机构的设计和分析方法，培养学生的机械原理分析和设计能力。

二、课程设计内容1. 凸轮机构的基本概念和分类（1）凸轮机构的定义和基本概念（2）凸轮机构的分类和特点2. 凸轮机构的工作原理和运动分析（1）凸轮机构的工作原理和运动规律（2）凸轮机构的运动分析方法3. 凸轮机构的设计和优化（1）凸轮机构的设计原则和方法（2）凸轮机构的优化设计方法4. 凸轮机构的应用和发展（1）凸轮机构在机械传动系统中的应用（2）凸轮机构的发展趋势和前景三、教学方法本课程采用多种教学方法，包括课堂讲授、案例分析、实验演示、课外阅读和小组讨论等。

通过多种教学手段，引导学生深入理解和掌握凸轮机构的基本原理和设计方法，提高学生的分析和设计能力。

四、教学评价本课程的教学评价主要包括平时作业、课堂表现、实验报告和期末考试等。

通过对学生的综合评价，评估学生的学习成果和能力提高情况，为学生提供有效的反馈和指导。

五、参考教材1.《机械设计基础》（第四版），郑育新、刘道玉编著，清华大学出版社，2017年。

2.《机械原理》（第五版），唐光明编著，高等教育出版社，2018年。

3.《机械设计手册》（第三版），机械工业出版社，2015年。

六、教学进度安排本课程的教学进度安排如下：第一周：凸轮机构的基本概念和分类第二周：凸轮机构的工作原理和运动分析第三周：凸轮机构的设计和优化第四周：凸轮机构的应用和发展第五周：实验演示和案例分析第六周：课外阅读和小组讨论第七周：期末考试和总结回顾。

凸轮机构设计教学
凸轮机构设计是机械设计中的一个重要领域，以下是一些关于凸轮机构设计教学：
1. 理论基础：先介绍凸轮机构的基本概念、类型和工作原理。

让学生了解凸轮、从动件和机架之间的运动关系。

2. 凸轮的设计：讲解凸轮的设计要求，如从动件的运动规律、凸轮轮廓的设计方法等。

可以通过实例讲解，让学生掌握不同运动规律下凸轮的设计。

3. 凸轮机构的分析：介绍凸轮机构的运动学和动力学分析方法，如压力角、曲率半径、滚子半径等的计算。

4. 计算机辅助设计：演示使用CAD 软件进行凸轮机构的设计和分析，让学生了解现代设计工具的应用。

5. 实践环节：组织学生进行凸轮机构的设计项目，让他们亲自设计、绘制和分析凸轮机构。

这将帮助学生加深对理论知识的理解，并提高实际操作能力。

6. 案例分析：通过实际工程案例，让学生了解凸轮机构在实际机械系统中的应用，培养他们解决实际问题的能力。

7. 讨论和互动：鼓励学生之间的讨论和互动，分享设计思路和经验。

这有助于激发学生的创造力和解决问题的能力。

8. 评价和反馈：对学生的设计作品进行评价和反馈，指出优点和改进的方向。

这将帮助学生不断提高设计水平。
