机械基础中凸轮机构练习题

第八章凸轮机构（A卷）年级第学期专业班级《机械基础》课程提示：（1）考试时间为100分钟。

满分值为99分。

（2）请把答案填入答题纸的相应位置。

一、填空题：（每空1分，共8分）1. 凸轮机构能使从动杆按照实现各种复杂的运动。

2. 在凸轮机构中，凸轮通常作并作等速或。

3. 在凸轮机构中，通过改变凸轮，可使从动件实现设计要求的运动。

4. 在凸轮机构中，按凸轮形状分类，凸轮可分为、和三类。

二、单选题：（每题2分，共30分）1. 有关凸轮机构的论述，正确的是（）。

A．不能用于高速启动B．从动件只能作直线移动C．凸轮机构是高副机构2. 作等速运动规律的从动件位移曲线形状是（）。

A．抛物线B．斜直线C．双曲线3. 作等加速等减速运动规律的从动件位移曲线形状是（）。

A．斜直线B．抛物线C．双曲线4. 等加速等减速运动的凸轮机构（）。

A．存在刚性冲击B．存在柔性冲击C．没有冲击5. 凸轮机构中，（）凸轮机构在生产实际中最为常见，应用广泛。

A．移动B．圆柱C．盘形6. 凸轮与从动件接触处的运动副属于（）。

A．高副B．转动副C．移动副7. 凸轮的（）决定了从动件的运动规律。

A．轮廓曲线B．转速C．形状8. 凸轮机构（）根据实际需要实现任意拟定从动件的运动规律。

A．可以B．不可以9. 通常情况下，避免滚子从动件凸轮机构运动失真的合理措施是（）。

A．增大滚子半径B．减小滚子半径C．增大基圆半径10. 凸轮机构主要由（）、从动件和机架等组成。

A．曲柄B．摇杆C．凸轮11. 等速运动的凸轮机构一般适用于凸轮作（）、轻载的场合。

A．低速回转B．中速回转C．高速回转12. 一个凸轮只能实现（）任意预定的运动规律。

A．三种B．二种C．一种13. 凸轮机构中，从动件构造最简单的是（）。

A．平底从动件B．滚子从动件C．尖顶从动件14. 内燃机的配气机构采用了（）。

A．凸轮机构B．铰链四杆机构C．齿轮机构15. 凸轮机构中，常用于高速传动的从动件是（）。

机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。

2、渐开线齿廓形状取决于________大小。

3、普通螺纹的牙型为_______________形。

4、刚性联轴器无补偿__________的能力。

5、当滚子链的链节数为奇数时.接头要用_____________________。

6、阿基米德蜗杆在轴面的齿廓为______________________________。

7、槽轮轮机构常由___________________________________等组成。

8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。

10、所谓高副就是指两构件的直接接触为_______________________。

二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。

2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。

3．（）三角形螺纹具有较好的自锁性能。

螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。

所以就是在振动及交变载荷作用下.也不需要防松。

4．（）m.d.ha＊ c＊都是标准值的齿轮是标准齿轮。

5．（）渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。

三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。

2、分析比较带传动的弹性滑动和打滑现象。

四、综合题（1 题2分.2题8分.3题5分.共15分）已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。

1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆.此机构为什么机构？用作图法求作极位夹角.并计算行程速比系数K。

项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题4.1 试标出图4.20所示位移线图中的行程h、推程运动角Φ，远t休止角Φ，回程运动角hΦ，近休止角sΦ'。

s图4.20 题4.1图4.2 凸轮机构从动件常用的四种运动规律是哪些?哪些有刚性冲击？哪些有柔性冲击？哪些没有冲击？如何选择运动规律？4.3 设计凸轮机构时,工程上如何选择基圆半径?4.4 滚子从动件盘形凸轮机构的基圆半径如何度量?4.5什么是压力角？凸轮平底垂直于导路的直动从动件盘形凸轮机构的压力角等于多少?机构的压力角有何工程意义？设计凸轮时,压力角如何要求?4.6 平底从动件盘形凸轮机构的凸轮轮廓为什么一定要外凸？4.7 用作图法作出图示凸轮机构转过45°后的压力角。

图4.21 题4.7图4.8 已知基圆半径,250mm r =偏心距mm e 5=，以角速度ω顺时针转动，推程为mm h 12=。

其运动规律如下表。

设计偏心尖顶直动从动件盘形凸轮轮廓。

4.9 设计偏置直动滚子从动件盘形凸轮机构, 凸轮转动方向及从动件导路位置如图4.22。

mm e 10=，mm r 400=，mm r T 10=，从动件运动规律同题4.8，试绘制凸轮轮廓。

图4.22 题4.9图项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题答案4.1 解：如图。

题4.1答案图4.2 答: 凸轮机构从动件常用的四种运动规律是:①等速运动规律：从动件在推程开始和终止的瞬时，速度有突变，其加速度在理论上为无穷大，致使从动件在极短的时间内产生很大的惯性力，因而使凸轮机构受到极大的冲击。

是刚性冲击。

②等加速等减速运动规律：从动件在升程始末，以及由等加速过渡到等减速的瞬时，加速度出现有限值的突然变化，这将产生有限惯性力的突变，从而引起冲击。

是柔性冲击。

③余弦加速度运动规律：柔性冲击。

④正弦加速度运动规律：没有冲击。

在选择从动件的运动规律时,要综合考虑机械的工作要求、动力特性和加工制造等方面的内容。

专升本凸轮机构练习题一、选择题1. 凸轮机构中，凸轮的旋转方向通常是（）。

A. 顺时针B. 逆时针C. 任意方向D. 无旋转2. 凸轮机构的从动件按运动形式可分为（）。

A. 直线运动和旋转运动B. 平面运动和空间运动C. 往复直线运动和往复旋转运动D. 往复直线运动和往复曲线运动3. 凸轮机构的类型按从动件的运动形式可分为（）。

A. 摆动式和旋转式B. 直线式和旋转式C. 摆动式和直线式D. 摆动式和往复式4. 凸轮机构的从动件按其形状可分为（）。

A. 滚子从动件和平面从动件B. 滚子从动件和滑块从动件C. 平面从动件和滑块从动件D. 滚子从动件和滑块从动件5. 凸轮机构的凸轮轮廓曲线设计时，需要考虑的因素不包括（）。

A. 凸轮的转速B. 从动件的重量C. 从动件的材质D. 凸轮的材质二、填空题6. 凸轮机构的工作原理是利用凸轮的_________与从动件接触，通过凸轮的_________来实现从动件的_________。

7. 凸轮机构的从动件在凸轮上运动时，通常会产生_________、_________、_________等运动。

8. 凸轮机构的凸轮轮廓曲线设计，需要满足从动件的_________、_________、_________等运动规律。

9. 凸轮机构的从动件按其运动轨迹可分为_________、_________、_________等类型。

10. 凸轮机构的从动件按其运动方式可分为_________、_________、_________等类型。

三、简答题11. 简述凸轮机构的工作原理及其应用领域。

12. 描述凸轮机构从动件的几种常见运动形式，并解释其特点。

13. 解释凸轮机构中凸轮轮廓曲线设计的重要性，并列举设计时需要考虑的几个主要因素。

四、计算题14. 假设有一个凸轮机构，凸轮的转速为1000转/分钟，从动件的行程为50mm，求从动件完成一个行程所需的时间。

五、论述题15. 论述凸轮机构在现代机械设计中的作用及其发展趋势。

凸轮机构习题一、填空题1、凸轮机构主要是由（）、（）和机架三个基本构件所组成的（）副机构。

2、凸轮机构是依靠（）直接与（）接触，迫使从动件作有规律的（）运动或（）。

这种（）或（）的运动规律决定了所需凸轮的（）。

3、凸轮是一个具有（）或凹槽的构件，主动件（）通常作（）或（），凸轮机构是通过（）接触使从动件得到所预期的运动规律。

4、凸轮机构广泛用于各种机械，特别是（）、自动控制装置和（）中。

5、工作中，凸轮轮廓与从动件之间必须始终保持良好的接触，如借助（）、（）等方法来实现。

6、按凸轮的形状分，凸轮机构主要分为（）凸轮、（）凸轮和（）三种基本类型。

7、按从动件端部形状和，从动件的类型有（）、（）和（）。

按从动件的运动形式分，有（）从动件和（）从动件。

8、从动杆与凸轮轮廓的接触形式有（）、（）和（）三种。

9、凸轮机构中，最常用的运动形式为凸轮作（），从动件作（）。

10、以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的（）。

11、凸轮理论轮廓曲线上的点的某点的法线方向即（(即从动杆的受力方向）与从动杆速度方向之间的夹角称为凸轮在该点的（）。

12、随着凸轮压力角α增大，有害分力F2将会（）而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角α（）。

13、凸轮机构从动杆等速运动的位移为一条（）线，从动杆等加速等减速运动的位移曲线为一条（）线。

14、等速运动凸轮在速度换接处从动杆将产生（）冲击，引起机构强烈的振动。

因此等速运动规律只适用于凸轮机构作（）回转、（）的场合。

15、由（）有限值的突发引起的冲击为刚性冲击。

16、由（）有限值的突发引起的冲击为柔性冲击。

17、增大基圆半径,凸轮机构的压力角（）。

18、减小基圆半径,凸轮机构的（）增大。

19、凸轮机构中，从动件的运动规律决定了凸轮的（）。

20、设计凸轮轮廓时，必须首先确定（）的运动规律，常用的从动件的运动规律有（）和（）。

21、从动件做等加速等减速运动时，会使凸轮机构产生（）冲击，这种冲击对机器有一定的破坏作用。

第一章机械基础概述一、填空题1.机器或机构，都是由组合而成。

2.机器或机构的之间，具有确定的相对运动。

3.机器可以用来人的劳动，完成有用的。

4.组成机构，并且相互间能作的物体，叫做构件。

5.组成构件，但相互之间相对运动的物体，叫零件。

6.从运动的角度看，机构的主要功用在于运动或运动的形式。

7.构件是机器的单元。

8.零件是机器的单元。

9.一般常以这个词作为机构和机器的通称。

10.机器的原动部分是的来源。

11.机器的工作部分须完成机器的动作，且处于整个传动的。

12.机器的传动部分是把原动部分的运动和功率传递给工作部分的。

13.任何一种机械，基本上都是由部分、部分、和部分等三部分组成的。

14.运动副是指能使两构件之间既保持接触，而又能产生一定形式相对运动的。

15.运动副的两构件之间，接触形式有接触、接触和接触三种。

16.由于组成运动副中两构件之间的形式不同，运动副分为高副和低副。

17.两构件之间作接触的运动副叫低副。

18.两构件之间，作或接触的运动副叫高副。

19.转动副的两构件之间，在接触处只允许孔的轴心线作相对转动。

20.移动副的两构件之间，在接触处只允许按方向作相对移动。

21.带动其他构件的构件，叫主动件。

22.构件之间具有的相对运动，并能完成的机械功或实现能量转换的组合，叫机器。

23.低副的优点：制造和维修，单位面积压力，承载能力。

24.低副的缺点：由于是摩擦，摩擦损失，效率。

25.高副的特点：制造和维修，单位面积压力，接触处磨损，可传递的运动。

26.暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。

27.房门的开、关运动，是副在接触处所允许的相对转动。

28.抽屉的拉出或推进运动，是副在接触处所允许的相对移动。

29.火车车轮在铁轨上的滚动，属于副。

二、判断题：(对的画O，错的画×)1.机器是构件之间具有确定的相对运动、并能完成有用的机械功或实现能量转换的构件的组合。

( )2.两构件间凡直接接触，而又相互联接的都叫运动副。

机械设计基础一．填空题：1 . 凸轮主要由（凸轮），（从动件）和（机架）三个基本构件组成。

2 . 凸轮机构从动件的形式有由（尖顶）从动件，（滚子）从动件和（平底）从动件。

3 . 按凸轮的形状可分为（盘型）凸轮、（移动）凸轮、（圆柱）凸轮、（曲面）4. 常用的间歇运动机构有（棘轮）机构，（槽轮）机构，（凸轮间歇）机构和（不完全齿）机构等几种。

5 螺纹的旋向有（左旋）和（右旋）; 牙形有（三角形）. （梯形）. （矩形）. （锯齿形）6. 标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的（法面模数）和（法面压力角）都相等，齿轮的（螺旋）相等（旋向）_相反7 已知一平面铰链四杆机构的各杆长度分别为a=150, b=500, c=300, d=400 ，当取c 杆为机架时，它为（曲柄摇杆）机构；当取 d 杆为机架时，则为（双摇杆）机构。

8 平面连杆机构当行程速比K （> 1 ）时，机构就具有急回特性。

9 曲柄摇杆机构产生“死点”位置的条件是：当为（曲柄）主动件（曲柄与机架）共线时。

13 螺纹联接的基本类型有（螺栓联接）、（双头螺柱联接）、（螺钉联接）、（紧定螺钉联接）四种。

14 轮系按其轴相对机架是固定还是运动的可分为（定轴）轮系和（周转）轮系。

15 滚动轴承代号为62305/P5 ；各部分的含义是：“6”表示（沟球轴承）；“23 ”表示（宽度系数）；“05”表示（内径代号）；P5 表示（精度公差等级）。

16. 螺纹的公称直径是指它的（大径），螺纹“ M12X1.5 左”的含义是（左旋细牙螺纹公称直径12 ）。

17. 螺纹的公称直径是指它的（大径）。

M16*2 的含义是（细牙螺纹外径16 螺距2 ）。

18. 滚动轴承代号“ 6215 ”的含义是_ （"6"_ 表示是普通深沟球轴承，2_是宽度系列5 是内径代号）.20. 一调整螺旋，采用双线粗牙螺纹，螺距为 3 毫米，为使螺母相对螺杆沿轴线移动2毫米，则螺杆应转___1/3 ______ 圈。

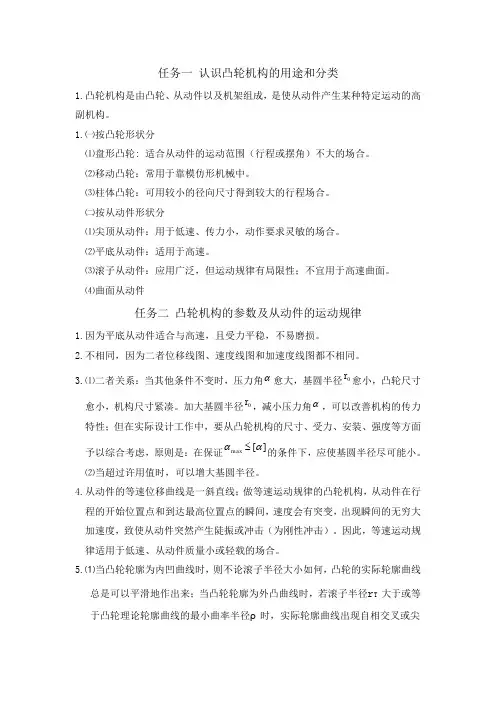

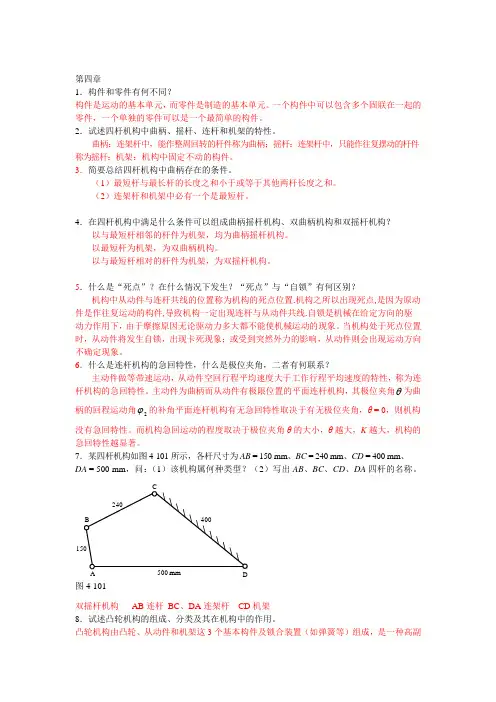

第四章1．构件和零件有何不同？构件是运动的基本单元，而零件是制造的基本单元。

一个构件中可以包含多个固联在一起的零件，一个单独的零件可以是一个最简单的构件。

2．试述四杆机构中曲柄、摇杆、连杆和机架的特性。

曲柄：连架杆中，能作整周回转的杆件称为曲柄；摇杆：连架杆中，只能作往复摆动的杆件称为摇杆；机架：机构中固定不动的构件。

3．简要总结四杆机构中曲柄存在的条件。

（1）最短杆与最长杆的长度之和小于或等于其他两杆长度之和。

（2）连架杆和机架中必有一个是最短杆。

4．在四杆机构中满足什么条件可以组成曲柄摇杆机构、双曲柄机构和双摇杆机构？以与最短杆相邻的杆件为机架，均为曲柄摇杆机构。

以最短杆为机架，为双曲柄机构。

以与最短杆相对的杆件为机架，为双摇杆机构。

5．什么是“死点”？在什么情况下发生？“死点”与“自锁”有何区别？机构中从动件与连杆共线的位置称为机构的死点位置.机构之所以出现死点,是因为原动件是作往复运动的构件,导致机构一定出现连杆与从动件共线.自锁是机械在给定方向的驱动力作用下，由于摩擦原因无论驱动力多大都不能使机械运动的现象。

当机构处于死点位置时，从动件将发生自锁，出现卡死现象；或受到突然外力的影响，从动件则会出现运动方向不确定现象。

6．什么是连杆机构的急回特性，什么是极位夹角，二者有何联系？主动件做等带速运动，从动件空回行程平均速度大于工作行程平均速度的特性，称为连杆机构的急回特性。

主动件为曲柄而从动件有极限位置的平面连杆机构，其极位夹角θ为曲柄的回程运动角2ϕ的补角平面连杆机构有无急回特性取决于有无极位夹角，θ = 0，则机构没有急回特性。

而机构急回运动的程度取决于极位夹角θ的大小，θ越大，K 越大，机构的急回特性越显著。

7．某四杆机构如图4-101所示，各杆尺寸为AB = 150 mm 、BC = 240 mm 、CD = 400 mm 、DA = 500 mm ，问：（1）该机构属何种类型？（2）写出AB 、BC 、CD 、DA 四杆的名称。

凸轮机构一、填空1.凸轮机构主要是由_______、_______和固定机架三个基本构件所组成。

2.按凸轮的外形，凸轮机构主要分为_______凸轮和_______凸轮两种基本类型。

3.从动杆与凸轮轮廓的接触形式有_______、_______和平底三种。

4.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的_______。

5.凸轮理论轮廓曲线上的点的某点的法线方向(即从动杆的受力方向）与从动杆速度方向之间的夹角称为凸轮在该点的_______。

6.随着凸轮压力角α增大，有害分力F2将会_______而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角α_______。

7.凸轮机构从动杆等速运动的位移为一条_______线，从动杆等加速等减速运动的位移曲线为一条_______线。

8.等速运动凸轮在速度换接处从动杆将产生_______冲击，引起机构强烈的振动。

9.凸轮机构的移动式从动杆能实现_______。

(a 匀速、平稳的直线运动 b 简偕直线运动 c各种复杂形式的直线运动10.从动杆的端部形状有_______、_______和平底三种。

11.凸轮与从动件接触处的运动副属于_______。

(a 高副 b 转动副 c 移动副)12. 要使常用凸轮机构正常工作，必须以凸轮_______。

( a 作从动件并匀速转动 b 作主动件并变速转动 c 作主动件并匀速转动）13.在要求_______的凸轮机构中，宜使用滚子式从动件。

( a 传力较大 b 传动准确、灵敏 c 转速较高）14.使用滚子式从动杆的凸轮机构，为避免运动规律失真，滚子半径r与凸轮理论轮廓曲线外凸部分最小曲率半径ρ最小之间应满足_______。

(a r >ρ最小 b r =ρ最小 c r <ρ最小)15.凸轮与移动式从动杆接触点的压力角在机构运动时是_______。

( a 恒定的 b 变化的 c 时有时无变化的）16.当凸轮转角δ和从动杆行程H一定时，基圆半径r b与压力角α的关系是_______。

第３章凸轮机构习题与参考答案一、单项选择题(从给出得Ａ、B、C、Ｄ中选一个答案)１与连杆机构相比，凸轮机构最大得缺点就是.A．惯性力难以平衡Ｂ．点、线接触，易磨损Ｃ．设计较为复杂D．不能实现间歇运动2与其她机构相比，凸轮机构最大得优点就是。

A．可实现各种预期得运动规律Ｂ.便于润滑C.制造方便，易获得较高得精度D。

从动件得行程可较大３盘形凸轮机构得压力角恒等于常数.A.摆动尖顶推杆B.直动滚子推杆C．摆动平底推杆D．摆动滚子推杆４对于直动推杆盘形凸轮机构来讲，在其她条件相同得情况下,偏置直动推杆与对心直动推杆相比,两者在推程段最大压力角得关系为关系。

A。

偏置比对心大B。

对心比偏置大C.一样大D．不一定５下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合.Ａ。

等速运动规律B。

摆线运动规律（正弦加速度运动规律）C.等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律)６对心直动尖顶推杆盘形凸轮机构得推程压力角超过许用值时,可采用措施来解决.A.增大基圆半径B.改用滚子推杆C.改变凸轮转向D。

改为偏置直动尖顶推杆7。

（）从动杆得行程不能太大。

A、盘形凸轮机构ﻩB、移动凸轮机构ﻩﻩC、圆柱凸轮机构８.（）对于较复杂得凸轮轮廓曲线，也能准确地获得所需要得运动规律。

A 尖顶式从动杆ﻩB、滚子式从动杆ﻩﻩC、平底式从动杆９.( ）可使从动杆得到较大得行程.Ａ、盘形凸轮机构 B 移动凸轮机构Ｃ、圆柱凸轮机构10．( )得摩擦阻力较小，传力能力大.A尖顶式从动杆Ｂ、滚子式从动杆ﻩﻩﻩC平底式从动杆１1、( )得磨损较小，适用于没有内凹槽凸轮轮廓曲线得高速凸轮机构。

A、尖顶式从动杆ﻩB、滚子式从动杆ﻩC、平底式从动杆12.计算凸轮机构从动杆行程得基础就是( )。

A 基圆ﻩﻩＢ、转角ﻩＣ轮廓曲线１3。

凸轮轮廓曲线上各点得压力角就是（ﻩ)。

A、不变得ﻩB、变化得1４.凸轮压力角得大小与基圆半径得关系就是（)。
