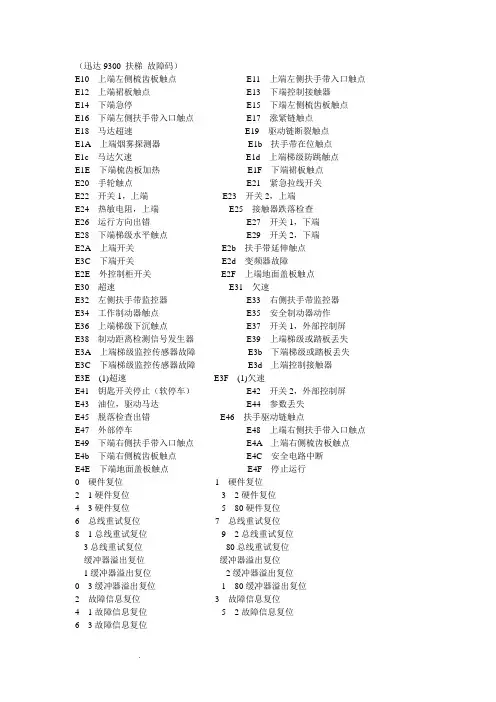

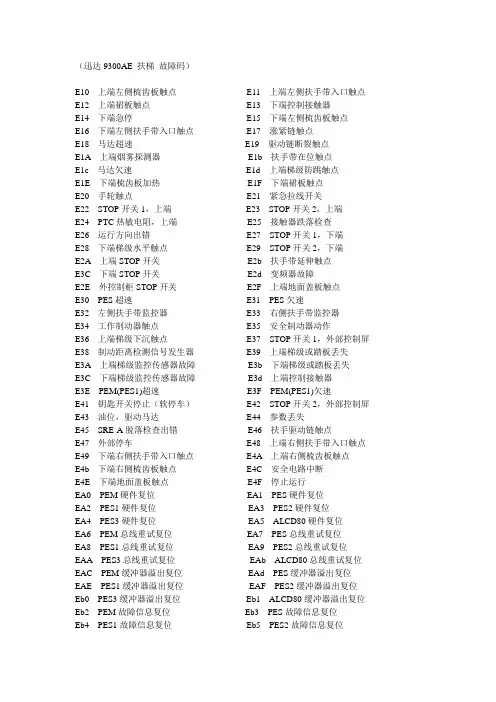

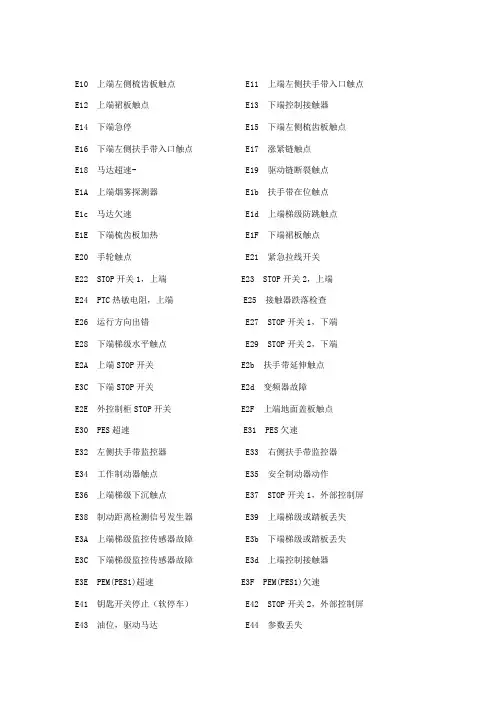

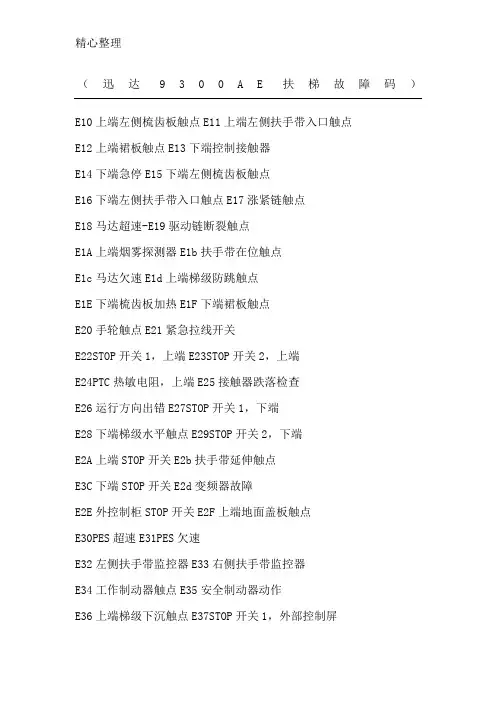

迅达电扶梯( 9300, M-F3 ) 故障代码表
位置注解代号故障代码参数电子板插参数参数內容
上左梳齿板前后移动触点KKP-TL E 10 P1084 X2.24 (S) P760 0X0040
上左扶手带入口触点KHLE-TL E 11 P1078 X2.26 (S) P761 0X0040
上围裙板触点KSL-T E 12 P1089 X1.25 (S) P762 0X0040
下控制接触器(不吸合) SKVB E 13 P1263 X2. 5 (M) P763 0X0040
紧急停车DH E 14 P1000-2 P764 0X0000
下左梳齿板前后移动触点KKP-BL E 15 P1082 X2.24 (M) P765 0X0040
下左扶手带入口触点KHLE-BL E 16 P1076 X2.26 (M) P766 0X0040
梯级张力链延伸触点KKS-B E 17 P1086 X1.27 (M) P767 0X0044
马达超速15% INBMG E 18 P768 0X0044
主驱动链断裂触点KAK-T E 19 P1068 X1.35 (S) P769 0X0045
上烟雾探测器KBFM-T E 1A P1070 X1.33 (S) P770 0X0040
扶手带松脫触点KHLA E 1b P1097 IM P771 0X0040
马达速度过慢INBMG E 1C P772 0X0044
上梯级弹跳触点KUS-T E 1d P1090 X1.21 (S) P773 0X0040
下梳齿板加热器RTHFK-B E 1E P1094 X1.32 (M) P774 0X0040
下围裙板触点KSL-B E 1F P1080 X1.25 (M) P775 0X0040
飞轮触点KHR E 20 P776 0X0040
紧急拉动停制KHRL E 21 P1113 IM (M) P777 0X0040
上制停按鍵 1 JH1-T E 22 P1111 IM (M) P778 0X0040
上梳齿板垂直移动触点KKPV-T E 23 P1112 IM (M) P779 0X0040
上PTC热敏开关WTHM-T E 24 P1092 X1.36 (S) P780 0X0040
接触器复位检查(不释放) SFE E 25 P1016 X2.29 (S) P781 0X0040
運行方向出錯INVK E 26 P782 0X0044
下制停按鍵1 JH1-B E 27 P1109 IM (M) P783 0X0040
下梯级下沉触点KKA-B E 28 X2.28 (M) P784 0X0040
下梳齿板垂直移动触点KKPV-B E 29 P1110 IM (M) P785 0X0040
上停止开关JH-T E 2A P1067 X2.31 (S) P786 0X0040
扶手带拉長接點KHLL E 2b P1098 IM (M) P787 0X0040
下停止开关JH-B E 2C P1066 X2.31 (M) P788 0X0040
變頻器故障GFU E 2d P1064 X2.35 (S) P789 0X0040
停止开关(外控制櫃) JH-A E 2E P1065 IM (M) P790 0X0040
上梯蓋板触点KDMR-T E 2F P1073 X2.32 (S) P791 0X0040
PES 超速15% INVK-T/B E 30 P792 0X0044
PES 欠速INVK-T/B E 31 P793 0X0044
左扶手带監控触点INHL-L E 32 P1129 X2.15 (M) P794 0X0040
右扶手带監控触点INHL-R E 33 P1130 X2.18 (M) P795 0X0040
制动器触点MGB (KB) E 34 P1011 X1.27 (S) P796 0X0040
安全制动器触点MGBA E 35 P1012 X1.34 (S) P797 0X0040
上梯级水平触点KKA-T E 36 P1081 X2.28 (S) P798 0X0040
停止开关1 (外控制櫃) JH1-A E 37 P1107 IM (M) P799 0X0040
制动距離检测傳感器INBMG E 38 P800 0X0040 上缺失梯级或踏板INVK-T E 39 P801 0X0044
上梯级監控傳感器故障INVK-T E 3A P802 0X0040
下缺失梯级或踏板INVK-B E 3b P803 0X0044
下梯级監控傳感器故障INVK-B E 3C P804 0X0040
上控制接触器(不吸合) SKVT E 3d P1019 X2.23 (S) P805 0X0040
PEM (PES1) 超速15% INVK-T/B E 3E P806 0X0044
PEM (PES1) 欠速INVK-T/B E 3F P807 0X0044
PES 接触器释放检查SKV E 40 V4010或以上P808 0X0040
鎖匙开关停止(軟停车) SOFT STOP E 41 P809 0X0000
停止开关2 (外控制櫃) JH2-A E 42 P1108 IM (M) P810 0X0040
油量, 行车马达KOMH E 43 P1115 IM (M) P811 0X0040
参数丟失EEPROM E 44 P812 0X0040
SRE-A 复位检测故障SRE-A E 45 P813 0X0040
扶手带傳动触点KHLK E 46 P1116 IM (M) P814 0X0040
外置停機訊号STOP_BS E 47 P1104 IM (M) P815 0X0000
上右扶手带入口触点KHLE-TR E 48 P1079 X2.27 (S) P816 0X0040
下右扶手带入口触点KHLE-BR E 49 P1077 X2.27 (M) P817 0X0040
