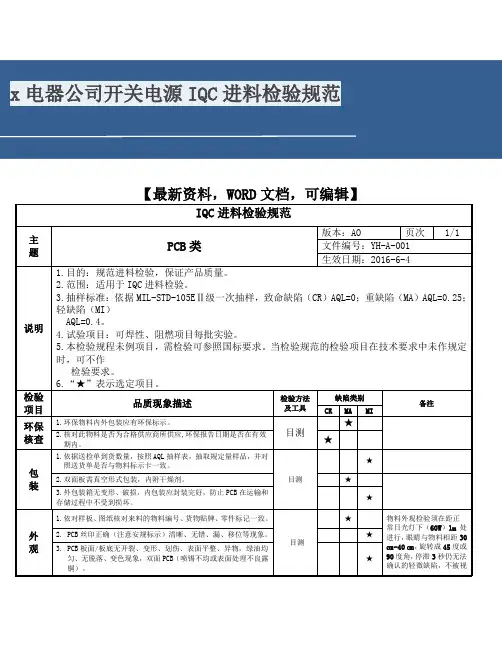

【最新资料,WORD文档,可编辑】IQC进料检验规范主题PCB类版本:AO 页次1/1文件编号:YH-A-001生效日期:2016-6-4说明1.目的:规范进料检验,保证产品质量。
2.范围:适用于IQC进料检验。
3.抽样标准:依据MIL-STD-105EⅡ级一次抽样,致命缺陷(CR)AQL=0;重缺陷(MA)AQL=0.25;轻缺陷(MI)AQL=0.4。
4.试验项目:可焊性、阻燃项目每批实验。
5.本检验规程未例项目,需检验可参照国标要求。
当检验规范的检验项目在技术要求中未作规定时,可不作检验要求。
6.“★”表示选定项目。
检验项目品质现象描述检验方法及工具缺陷类别备注CR MA MI环保核查1.环保物料内外包装应有环保标示。
目测★2.核对此物料是否为合格供应商所供应,环保报告日期是否在有效期内。
★包装1.依据送检单到货数量,按照AQL抽样表,抽取规定量样品,并对照送货单是否与物料标示卡一致。
目测★2.双面板需真空形式包装,内附干燥剂。
★3.外包装箱无变形、破损,内包装应封装完好,防止PCB在运输和存储过程中不受到损坏。
★外观1.依对样板、图纸核对来料的物料编号、货物贴牌、零件标记一致。
目测★物料外观检验须在距正常日光灯下(60W)1m处进行,眼睛与物料相距30㎝-40㎝,旋转成45度或90度角,停滞3秒仍无法确认的轻微缺陷,不被视2. PCB丝印正确(注意安规标示)清晰、无错、漏、移位等现象。
★3. PCB板面/板底无开裂、变形、划伤、表面平整、异物,绿油均匀、无脱落、变色现象,双面PCB(喷锡不均或表面处理不良露铜)。
★x电器公司开关电源IQC进料检验规范4. PCB铜泊线路不能有上浮、翘起、断线、补线路、短路,镀层平整、光滑、焊盘完整无氧化。
★为不良点。
5.防锡面之补油:点状补油长度小于4.0mm且每面不可超过2处或条状补绿油长度小于8mm、宽度不超过1mm。
★性能1、PCB V-CUT深浅适宜,PCB板镶边切割浓度应小于或等到于板厚的1/3,分板后板边不可有毛边、毛刺。
单相交流电源开关安全检验实施细则一、检验人员资质要求进行单相交流电源开关安全检验的人员应具备以下资质:1.电工操作证书或电气工程师执业证书。
2.参加过相关培训并取得合格证书。
3.具备一定的专业知识和实践经验。
二、检验周期单相交流电源开关的安全检验周期应根据设备的重要程度、使用环境和运行情况确定。
通常情况下,一般建筑物中的电源开关每年检查一次,工业、农业等行业中的电源开关每半年检查一次。
特殊情况下,如设备老化、环境恶劣等,应缩短检验周期。
三、检验内容1.外观检查:检查开关外壳、端子、触电部分是否有明显的损坏、变形、腐蚀等。
2.绝缘电阻测量:使用绝缘电阻测试仪对开关设备的绝缘电阻进行测量,判断绝缘状态是否符合要求。
3.动作检查:检查开关的机械运行是否灵活、可靠,是否有卡阻、卡滞等异常情况。
4.电气参数测量:使用万用表等测量仪器对开关的额定电压、额定电流、额定功率、接地电阻等参数进行测量,并与设备的额定值进行对比。
5.过载保护检查:检查开关是否能够正确响应过载电流,并及时切断电源。
6.火焰试验:使用火炬或火柴燃烧对开关进行火焰试验,检查其耐燃性能。
7.涉水试验:对具有防水功能的开关进行涉水试验,检查其防水性能。
8.检修记录:对开关进行检验后,应记录检验结果、检验时间、检验人员等信息,并签字确认。
四、检验报告1.检验的具体内容和方法。
2.检验结果,包括设备是否合格、不合格的具体情况。
3.针对不合格部分,提出整改意见和建议。
4.检验时间、地点和检验人员的签字。
五、不合格处理如果单相交流电源开关在安全检验过程中发现不合格情况,应及时采取以下措施:1.切断电源,禁止使用不合格的开关。
2.通知使用单位,告知不合格情况,并提出整改方案。
3.安排专业人员进行维修或更换。
4.经过维修或更换后,重新进行安全检验,直到合格为止。
以上是单相交流电源开关安全检验的实施细则。
通过定期的安全检验,可以确保开关设备的安全可靠运行,预防电气事故的发生。
目录1.0目录 (1)2.0目的 (2)3.0范围 (2)4.0检验 (2)4.1抽样标准 (2)4.2缺陷定义 (2)4.3检验工具制具仪器设备 (2)4.4检验判定 (3)4.4.1包装 (4)4.4.2丝印 (4)4.4.3外观 (4)4.4.4材质 (4)4.4.5尺寸测量 (4)4.4.6电性能测试 (4)4.4.7试装匹配 (4)4.4.8. 可靠性测试. (4)4.4.9 XRP Rohs测试 (5)5.0参考文件 (5)6.0记录窗体 (5)7.0附常见不良图片 (6)2.0目的规范所有开关的进料检验并提供检验标准.3.0范围适用于所有开关进料验证之单品。
4.0检验4.1. 抽样标准:4.2.1.依《ANSI/ASQ Z1.4-2008》标准实施4.2.2.CRITICAL(致命): A.Q.L 04.2.3.MAJOR(严重): A.Q.L 0.254.2.3.MINOR(轻微): A.Q.L 0.654.2缺陷定义:4.2.1关键不合格( CR ):指对人的生命安全造成影响的明显或潜在不合格项目,不符合法律法规要求的。
4.2.2严重不合格( MA ):指产品或过程的主要功能或部分功能不能实现的策划效果,及外观方面造成客户不能接受或退货的不合格项目。
4.2.3 轻微不合格( MI ):指某产品或过程的全部功能都能实现,及外观方面有轻微瑕疵,但是与预期的策划要求有些轻微的背离。
4.3. 检验工具制具仪器设备:4.3.1.卡尺测试尺寸、试装4.3.2. 力度测试试装匹配数显光标卡尺的使用说明1.在使用前应先确认光标卡尺是在有效校验日期内2.使用时先按ON/OFF键开(关)显示屏有显示3.打开后再按ZERO/BAS键将显示屏归零4.下一步按下in/mm键选择将显示屏调至使用的mm档即可使用。
5.使用完后及时将开关关闭。
4.3.3万用表检查4.3.4开关可靠性寿命测试。

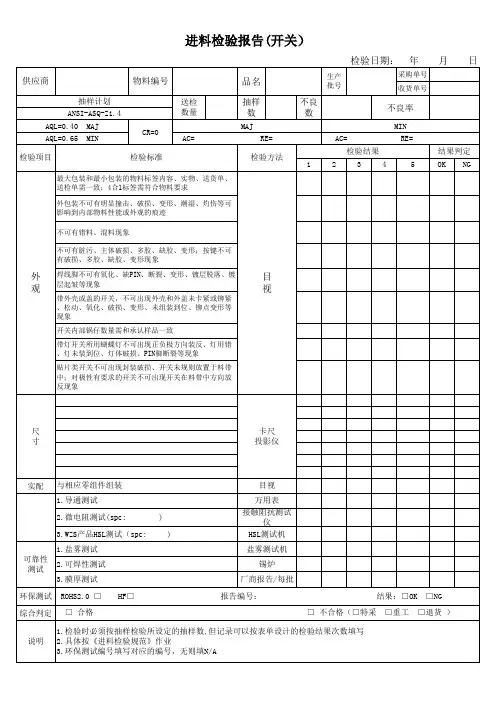

检验项目序号缺点名称判定基准缺陷等级CR MA MI1.包装1包装箱破烂,没有损坏物料包装方式与要求相符,外包装无脏污,破损,变形的不良现象。
低压开关校验工安全操作规程一、目的和适用范围本操作规程的目的是为了保障低压开关校验工作的安全进行,确保人员和设备的安全,适用于所有从事低压开关校验的操作人员。
二、操作人员的安全意识1. 操作人员在进行低压开关校验前,必须经过相关的培训,并具备相应的操作技能。
2. 操作人员必须具备安全意识,时刻保持警惕,严禁酒后或疲劳状态下从事校验工作。
3. 操作人员应主动关注工作环境,确保周围没有人员或物体会对操作造成干扰或危险。
三、个人防护措施1. 操作人员在进行低压开关校验时,必须穿戴符合安全标准的相关个人防护装备,包括安全帽、防护眼镜、防护手套、防护鞋等。
2. 操作人员应定期检查个人防护装备的状况,如有损坏或失效应及时更换。
四、工作环境安全1. 操作人员在进行低压开关校验前,必须仔细检查工作环境,确保没有明火、易燃物或其他危险物品存在。
2. 工作区域应保持整洁有序,避免堆放杂物或垃圾。
3. 操作人员应注意地面的平整度,避免因地面不平而造成意外伤害。
4. 操作人员应定期检查工作区域的安全状况,如有问题应及时报告相关部门。
五、设备安全1. 操作人员在进行低压开关校验前,必须仔细检查设备的安全状况,如有损坏或异常应及时报告维修部门。
2. 操作人员应按照设备的操作规范进行操作,严禁随意更改设备的工作参数。
3. 进行校验时,操作人员应确认电源已经切断,并采取相应的安全措施,如使用绝缘手套等,以防止触电事故的发生。
4. 在校验过程中,操作人员应避免过度使用设备,以免过载而造成设备的损坏或危险。
六、应急处理措施1. 在校验过程中,如发生紧急情况,操作人员应立即停止操作,并按照应急预案进行处置。
2. 操作人员应熟知紧急停机装置的位置和操作方法,以保证迅速切断电源。
3. 如有人员受伤,操作人员应及时拨打急救电话并进行急救处理,保证伤者的安全。
4. 操作人员应对事故进行记录和分析,及时总结经验教训,并采取相应的措施避免类似事故再次发生。
IQC 来料检验指导书检验说明:一、目的:对本公司的进货原材料按规定进行核对总和试验,确保产品的最终品质。
二、范围:1、适用于IQC 对通用产品的来料检验。
2、适用对元件检验方法和范围的指导。
3、适用于IPQC、QA 对产品在制程和终检时,对元件进行覆核查证。
三、责任:1、IQC 在检验过程中按照检验指导书所示检验专案,参照供应商器件确认书对来料进行检验。
2、检验标准参照我司制定的IQC《进料检验规范》执行。
3、本检验指导书由品管部QE 负责编制和维护,品管部主管负责审核批准执行。
四、检验4.1 检验方式:抽样检验4.2 抽样方案:元器件类:按照GB 2828-87 正常检查一次抽样方案,一般检查水准Ⅱ进行。
非元器件类:按照GN 2828-87 正常检查一次抽样方案,特殊检查水准Ⅲ进行。
盘带包装物料按每盘取3 只进行测试替代法检验的物料其替代数量根据本公司产品用量的2~3 倍进行替代测试4.3 合格品质水准:AQL 为acceptable quality level 验收合格标准的缩写。
A 类不合格AQL=0.4 B 类不合格AQL=1.5 替代法测试的物料必须全部满足指标要求4.4 定义:A 类不合格:指对本公司产品性能、安全、利益有严重影响不合格项目B 类不合格:指对本公司产品性能影响轻微可限度接受的不合格项目4.5 检验仪器、仪表、量具的要求所有的检验仪器、仪表、量具必须在校正计量器内4.6 检验结果记录在“IQC来料检验报告”中目录检验指导书机型适用于通用产品工序时间无工序名称晶振检验工序编号无测试工具/仪器:频率计、万用表检验员IQC图示:频率计频率计PPM 值的计算:如27MHZ晶振,+/-30PPM 检验步骤及内容转化为百分比为百万分之:1、对单、抽样:30 =30/10 X(27X10 ). 根据货仓开出的IQC 品检报告单或上料单,核对上料供方是否为合格供方,再查找相应订单和产品=0.00081MHZ=810MHZ 制造标准书,核实相应机型和数量。
来料检验规范准则一、物料分类a.关键物资(A类):构成最终产品的关键部分,严重影响最终产品使用或安全性能,必然导致顾客严重投诉的物资;b.重要物资(B类):构成最终产品的重要部位的批量物资,会影响最终产品使用或安全性能,可能导致顾客严重投诉的物资;c.一般物资(C类):构成最终产品非关键部位或重要部位的批量物资,它一般不影响最终产品的质量或即使略有影响,但可采取措施予以纠正的物资。
贴片电阻检验规范贴片电容检验规范贴片电感检验规范贴片高频电感检验规范物料类别:B类共38页第4页贴片二极管、三极管、MOS管检验规范集成电路(IC)检验规范晶振检验规范电感检验规范继电器检验规范铝电解电容器检验规范电池座检验规范物料类别:B类共38页第14页印制板检验规范物料类别:B类共38页第15页天线(高频、低频)检验规范喇叭、蜂鸣器检验规范光耦检验规范粘胶检验规范开关、按纽检验规范线(24芯、5芯等线束)检验规范线材(排线、灯线、按键等线材)检验规范关键件IC检验规范连接器、端口检验规范排针、排座检验规范LED、发光二极管检验规范电池、电源检验规范海棉、泡沫、塑料包装件检验规范包装纸箱、纸盒、保修卡、说明书等检验规范产品外壳(塑料壳)检验规范物料类别:A类共38页第31页产品外壳(铁壳)检验规范五金件(螺丝、螺母等)检验规范铭牌、标签检验规范钥匙胚检验规范物料类别:C类共38页第35页识别器外壳检验规范PCBA检验规范可焊性检验规范共38页第38页。
按钮、开关检验标准1. 引言按钮和开关是广泛应用于各种电子设备中的重要组件。
为确保其正常运行和安全性能,制定适当的检验标准是必要的。
本文档旨在提供按钮和开关的检验标准,以便进行相关产品的检验和认证。
2. 按钮检验标准2.1 外观检验- 检查按钮是否有明显的划痕、变形或损坏。
- 确保按钮的外观符合产品设计要求,颜色是否一致。
- 检查按钮的标识和标记是否清晰可见。
2.2 功能检验- 确保按钮能够正常启动和关闭相关设备。
- 测试按钮的按压力度是否适中,避免按下过于困难或过于松弛。
- 检查按钮的反馈是否明显,如声音或振动等。
2.3 安全性能检验- 确保按钮的绝缘性能符合相关安全标准。
- 测试按钮在极端温度、湿度和震动等条件下的性能。
- 检查按钮是否能够正常承受额定负荷和电流。
3. 开关检验标准3.1 外观检验- 检查开关是否有损坏、锈蚀或变形。
- 确保开关的外观与产品设计要求相符。
- 检查开关的标识和标记是否清晰可辨。
3.2 功能检验- 确保开关能够正常启动和关闭相关电路或设备。
- 测试开关的操作力度是否适中。
- 检查开关的开关速度和反馈是否正常。
3.3 安全性能检验- 确保开关的绝缘性能符合相关安全标准。
- 测试开关在额定负荷和电流下的稳定性。
- 检查开关的遮断性能是否符合要求。
4. 结论通过对按钮和开关进行外观、功能和安全性能的检验,可以确保它们在使用过程中的正常运行和安全性。
本文档提供的检验标准可作为相关生产企业和检测机构的参考,从而保障相关产品的质量和性能。
以上为按钮、开关检验标准,供参考使用。
参考文献- [相关安全标准名称/编号]- [相关产品设计要求]- [按钮和开关制造商提供的技术规格]。
